[K10项目分享] 行空板K10再体验 | 无线门铃

[复制链接]
本帖最后由 怀若谷 于 2025-6-1 12:56 编辑

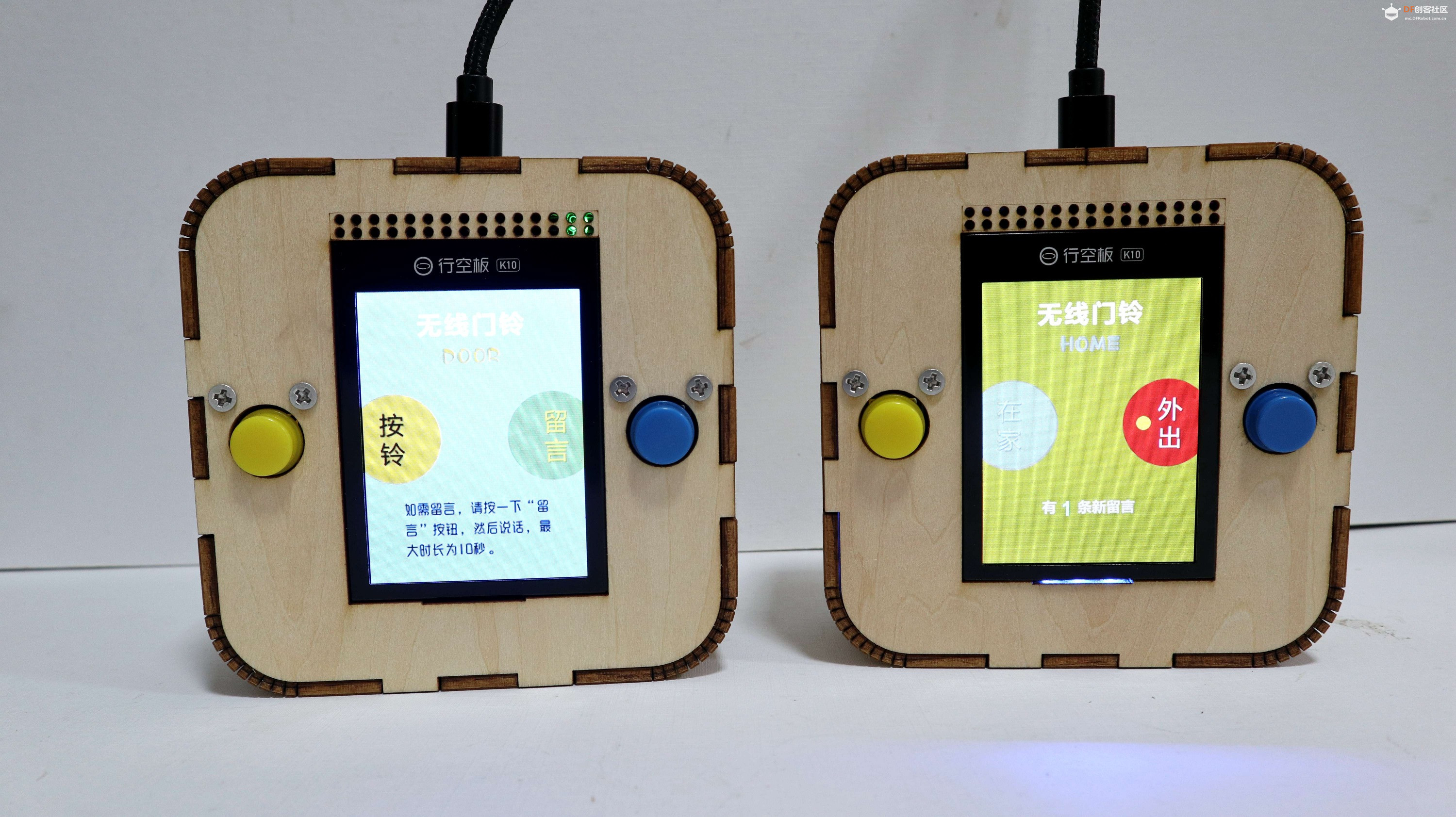

行空板K10再体验 | 无线门铃图1


       行空板K10集成了丰富且实用的传感器和执行器,如音频录放模块、语音识别模块、语音合成模块、图形识别模块等。使用它去制作创客作品,大大减少了外接模块的麻烦,且降低了器材成本。曾经使用AI三剑客组合做过不少项目,但是难以避免使用多个串口或I2C设备的冲突问题。而使用行空板K10,却发现它们能“和平共处”了。
      为了尽可能多用上一些集成的模块,但是又不想做得太复杂,所以制作了这个无线门铃项目。
【功能介绍】
无线门铃作品,由两个终端组成:一个是户外端(DOOR),一个是室内端(HOME)。
     户外端有按铃、录制留言、播放留言的功能;室内端有设置模式(在家或外出)、留言提示的功能。

演示视频
【器材清单】

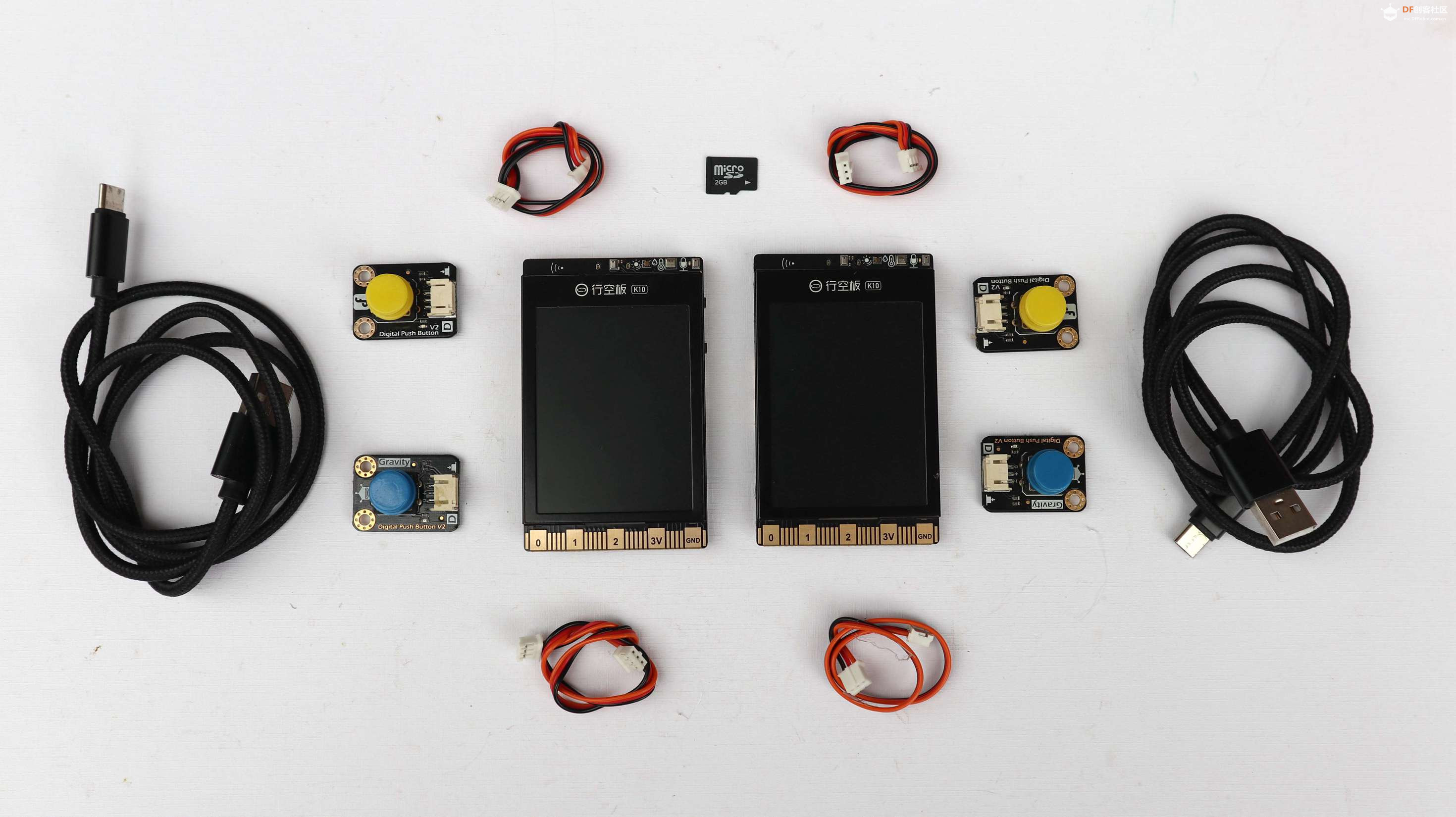

行空板K10再体验 | 无线门铃图2

1. 行空板K10  2块
2. 数字按钮模块  2个
3. 存储卡   1张
4. 3P数据线 4条
5. USB线  2条
【制作过程】
一、硬件连接

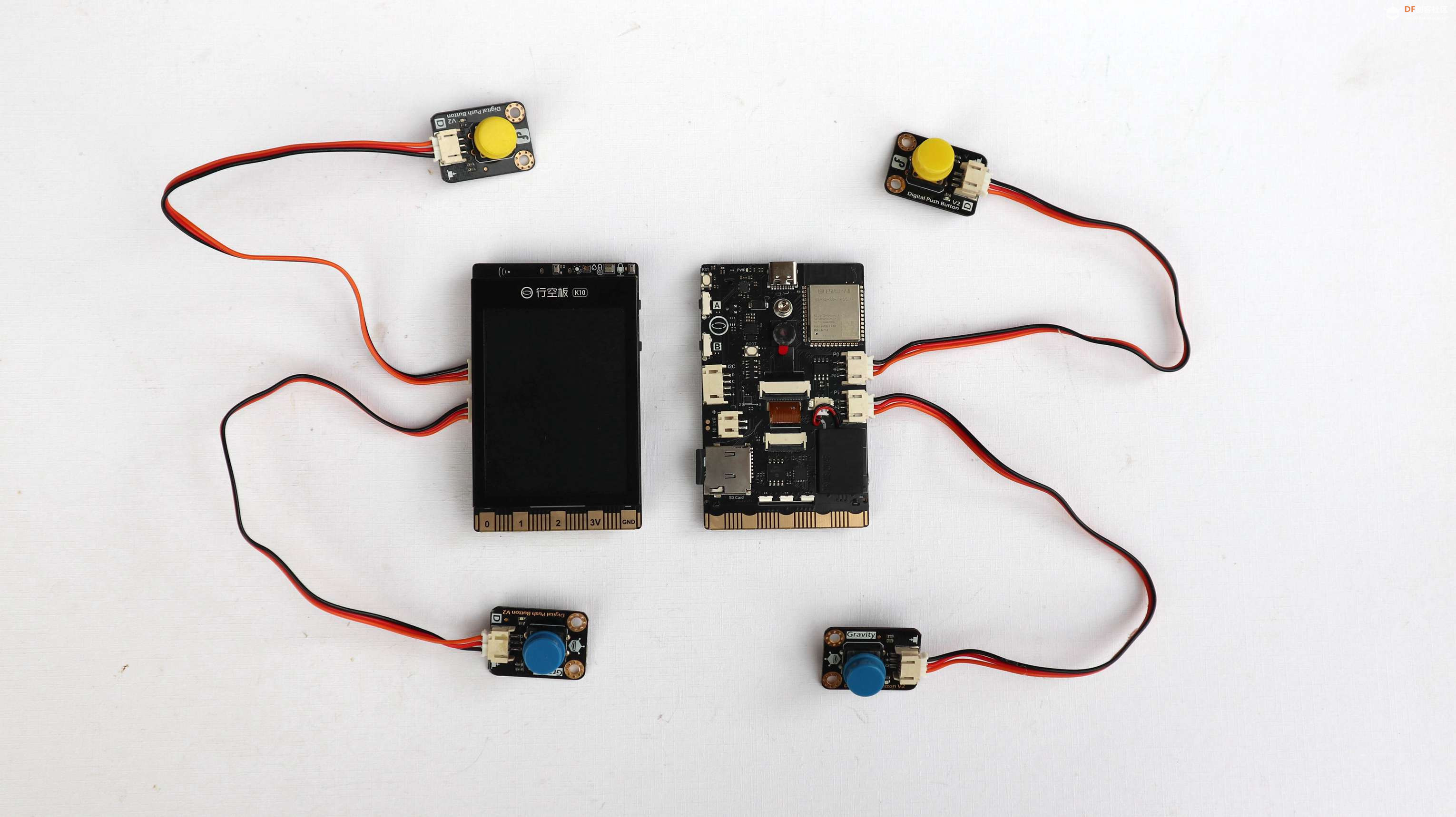

行空板K10再体验 | 无线门铃图8

      两块主控板都是将数字按钮分别连接到P0、P1引脚。
      将存储卡装在户外端的主控板上。
二、背景图制作

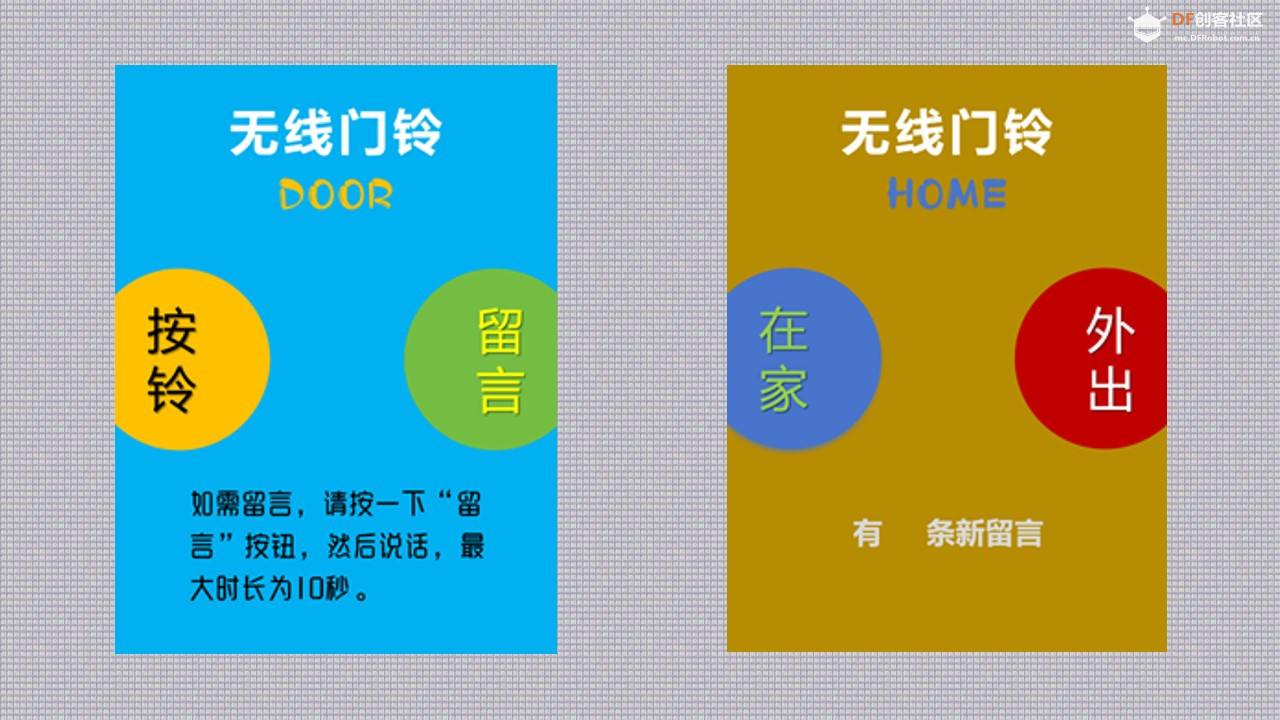

行空板K10再体验 | 无线门铃图3

      使用PPT制作软件绘制两张背景图片,导出为PNG格式文件。使用图片处理工具,将图片大小设为240*320。
三、编写程序
行空板K10再体验 | 无线门铃图4

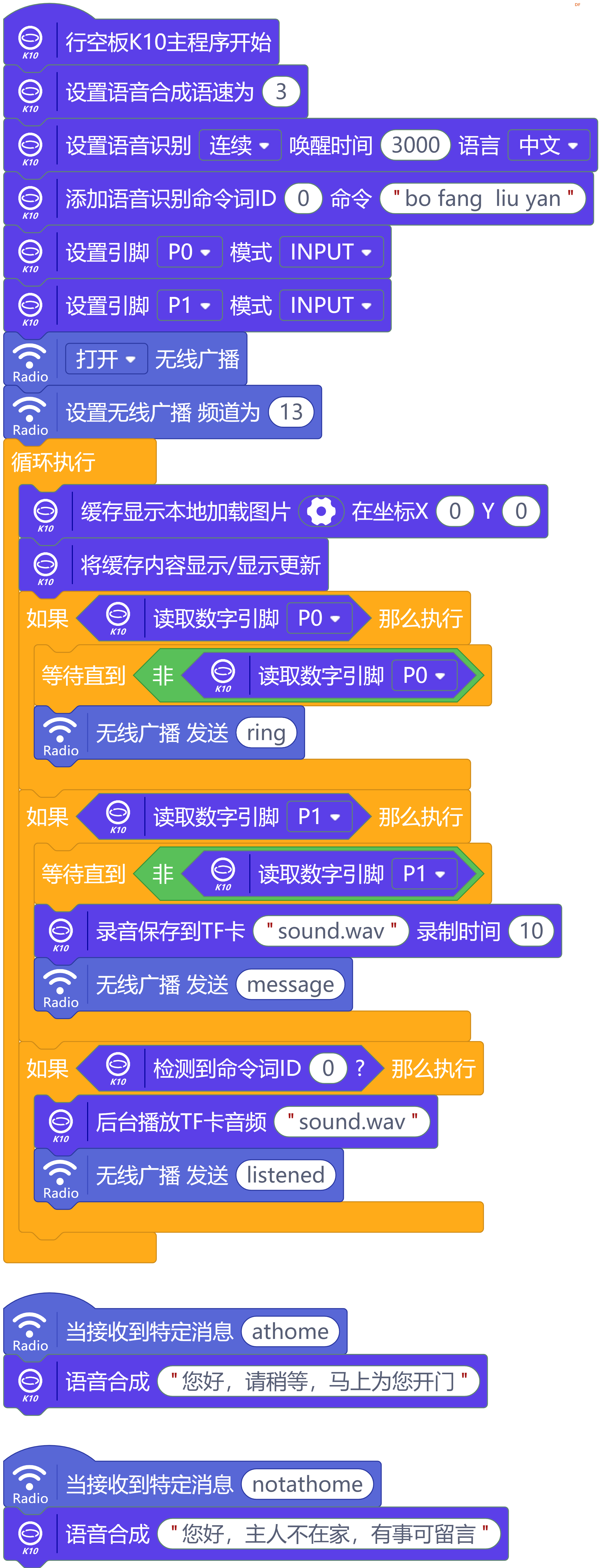

户外端程序

行空板K10再体验 | 无线门铃图5

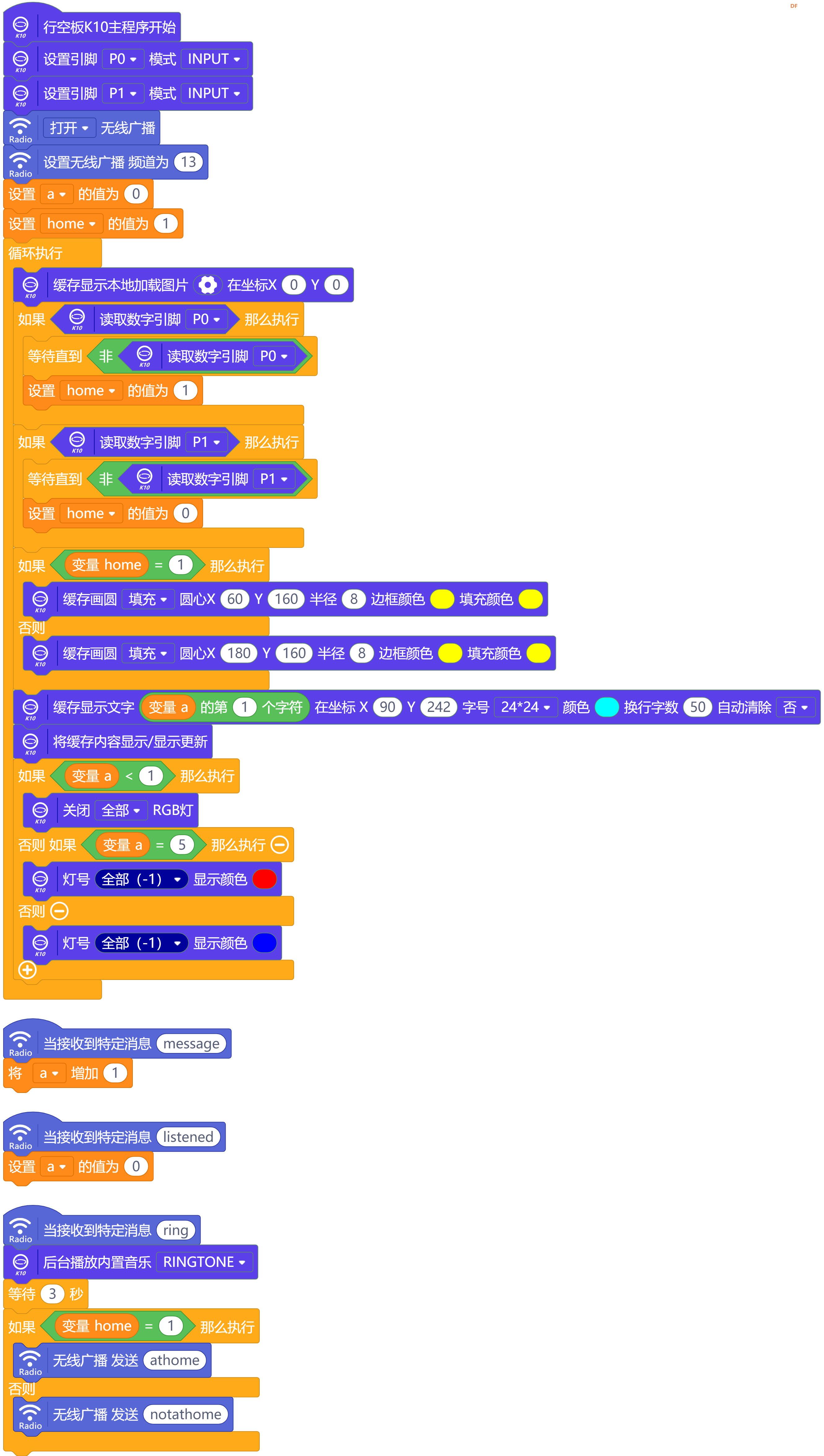

室内端程序
四、结构设计、加工
行空板K10再体验 | 无线门铃图6

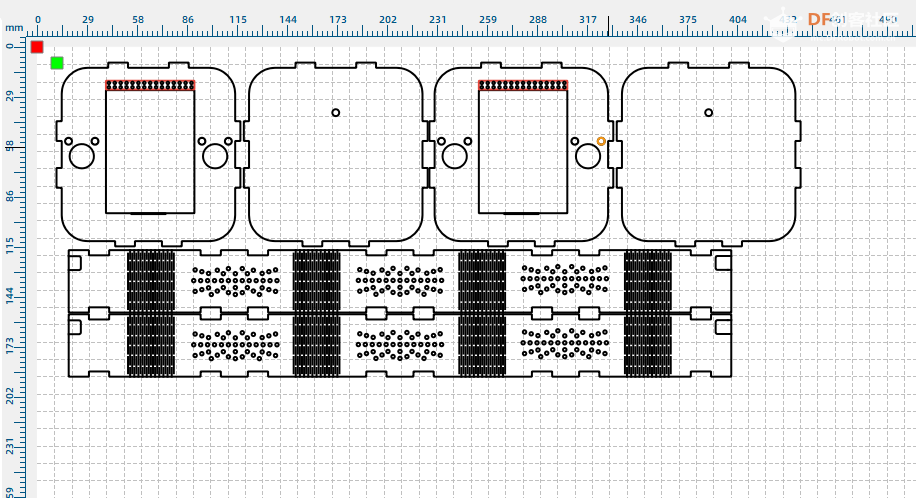

       1. 使用LaserMaker软件进行激光切割建模。
行空板K10再体验 | 无线门铃图7

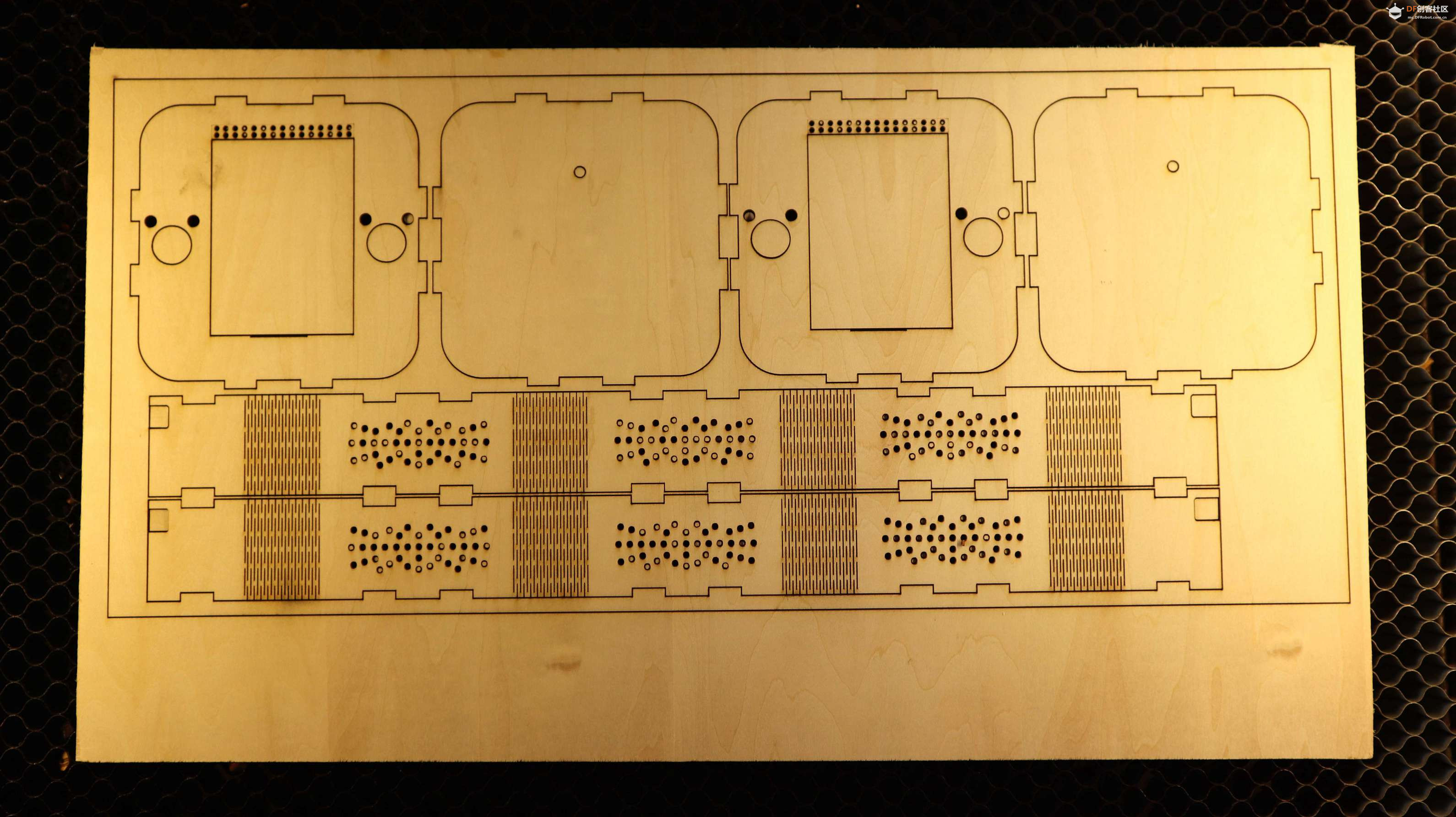

      2. 使用激光切割机进行切割加工,使用的材料为3mm厚的椴木板。

五、组装成型
行空板K10再体验 | 无线门铃图13

      1.装上数字按钮模块。

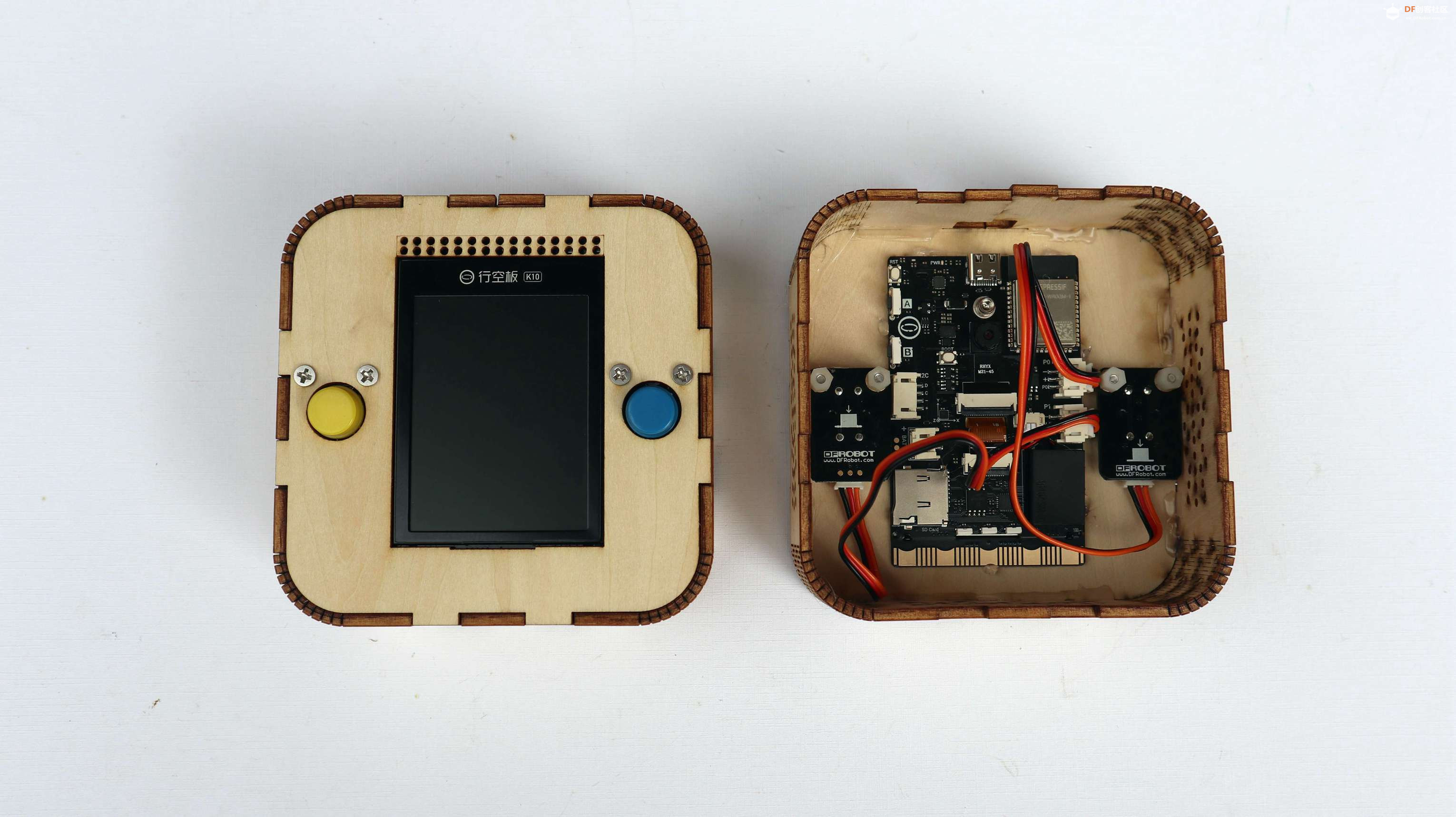

行空板K10再体验 | 无线门铃图9

      2.装上主控板,借助热熔胶固定。

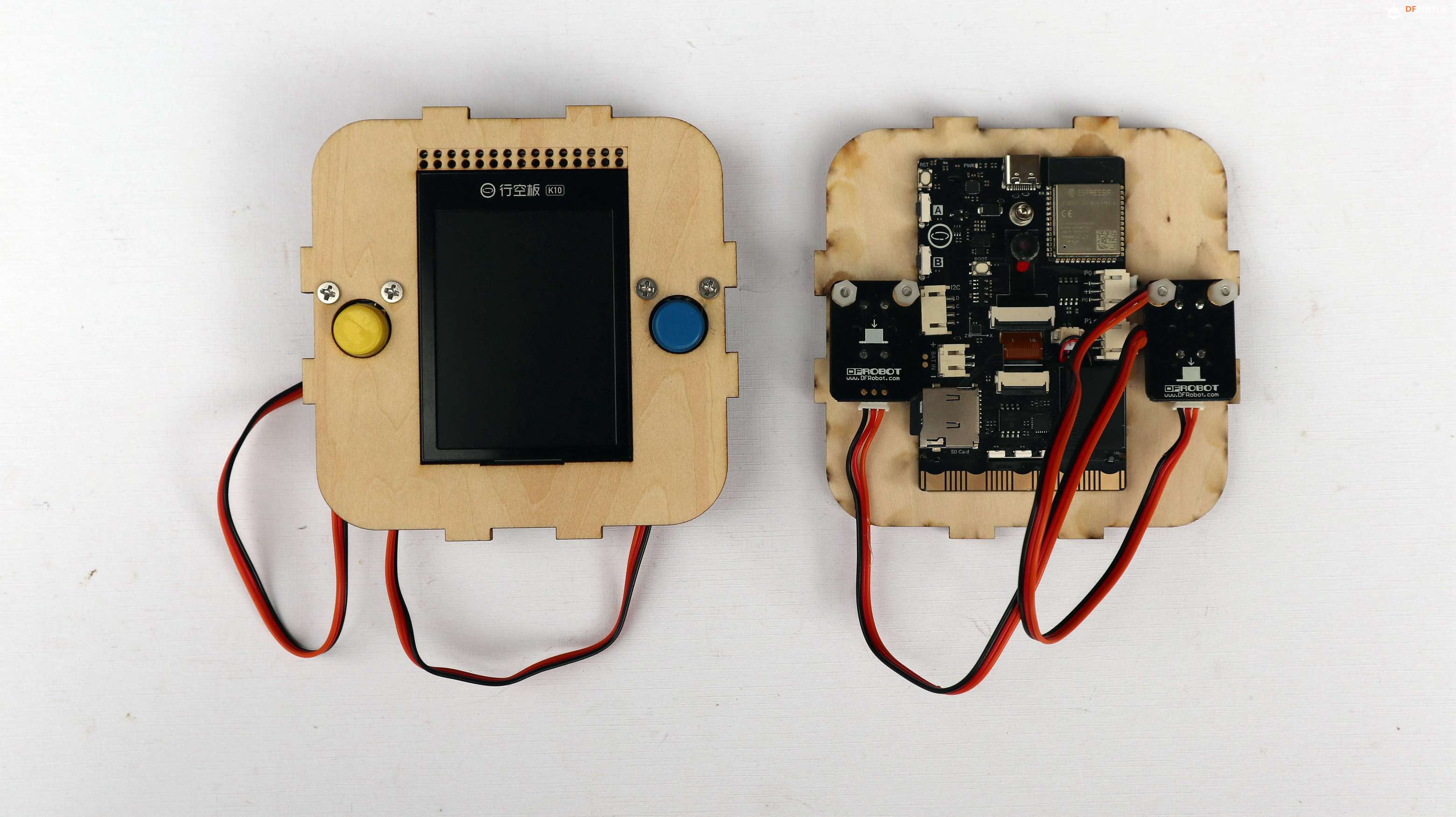

行空板K10再体验 | 无线门铃图10

      3.装上侧板。

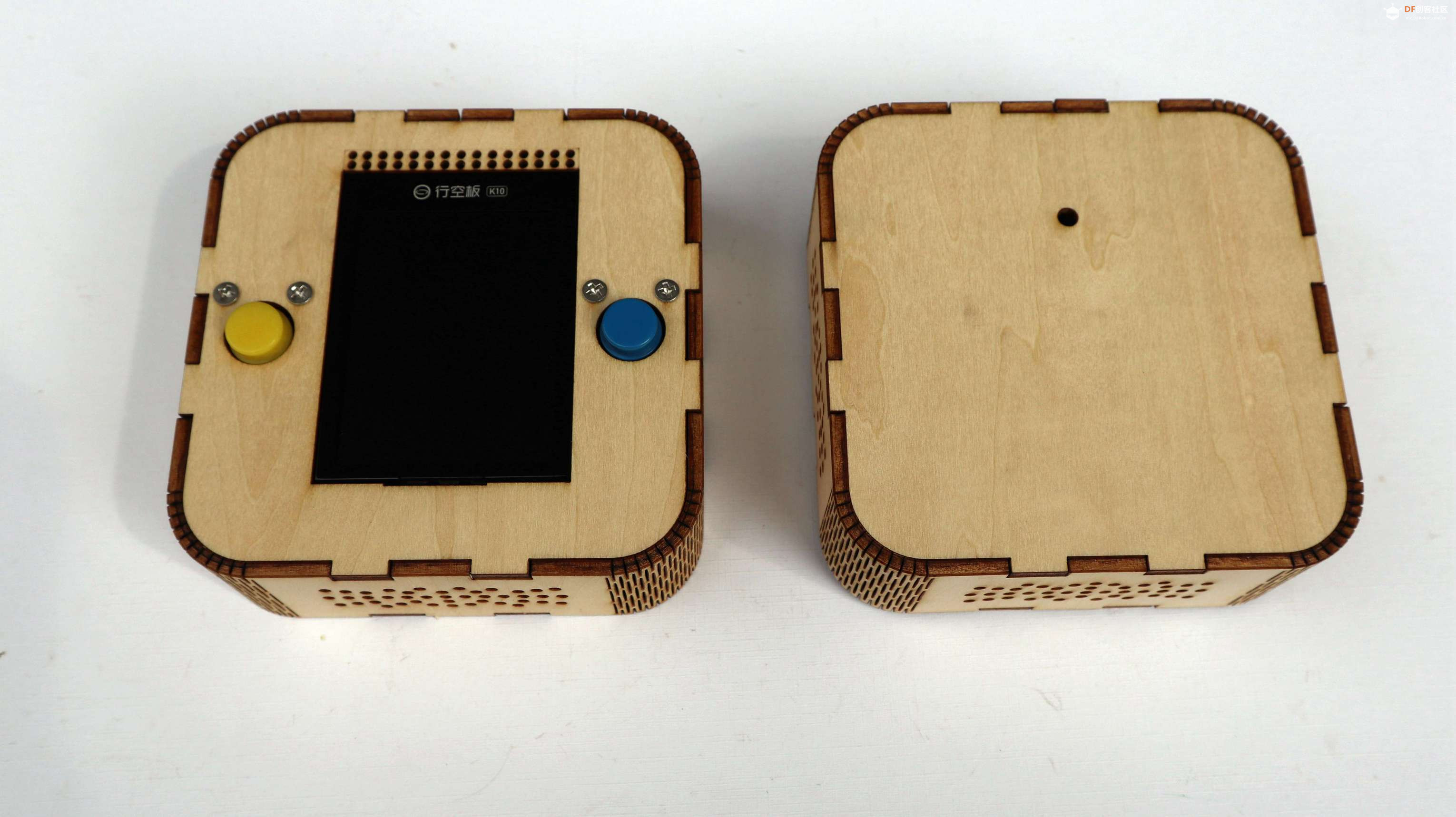

行空板K10再体验 | 无线门铃图11

     4.装上背板。

四、通电调试

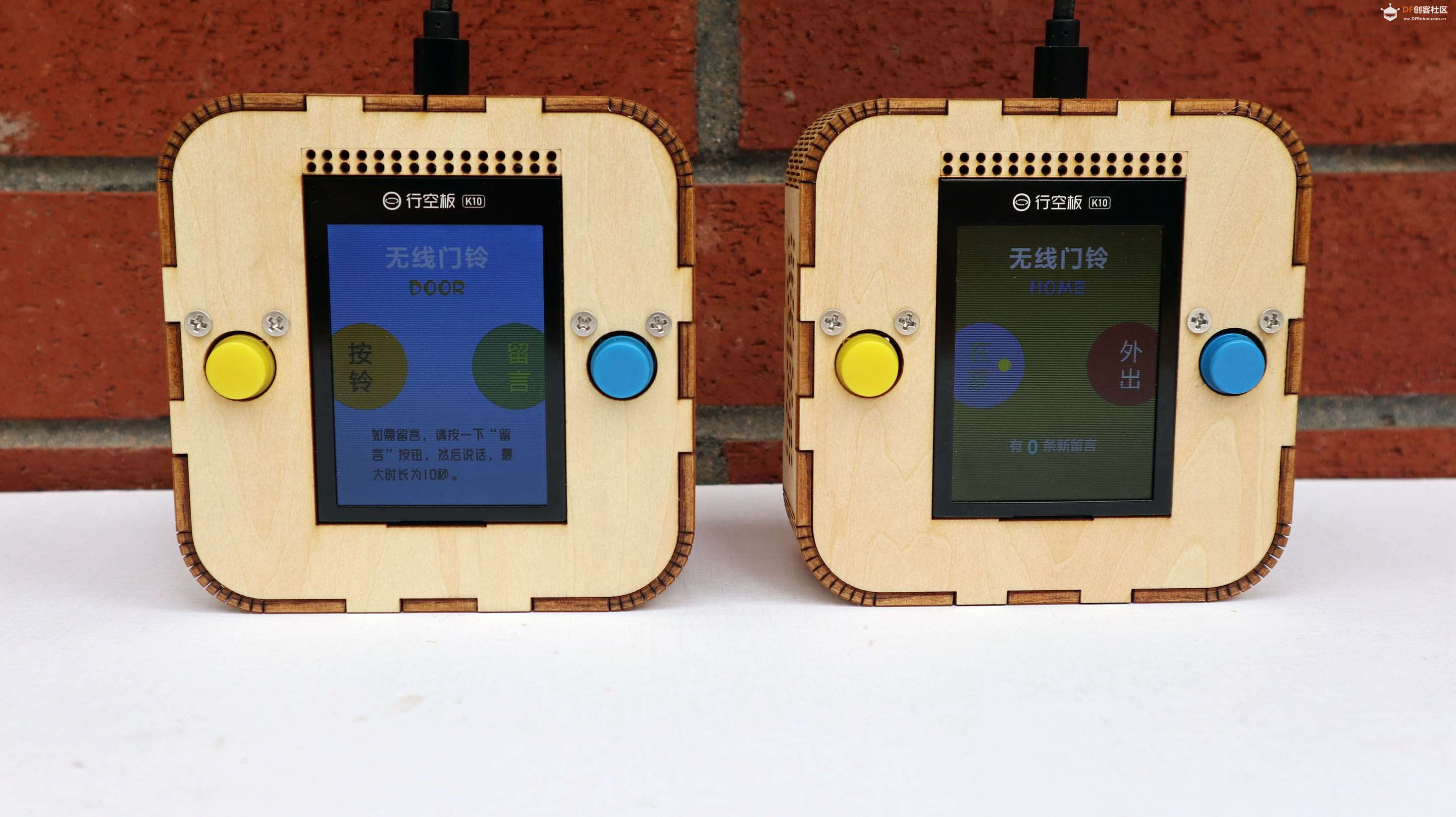

行空板K10再体验 | 无线门铃图12
【总结反思】
      通过这件作品的制作,切实感受到了行空板的优点。如果采用以前的主控板制作,至少需要外接5个模块,那IO扩展板必不可少,程序可能没有那么顺利跑通,整体尺寸也将增大不少。
     目前是只支持1条留言的录制和播放,但这肯定不够理想。最初是想能够实现存储并播放多条录音,但是遇到了一些问题,耗费了很长时间都没有解决,还需要再学习、再尝试。
