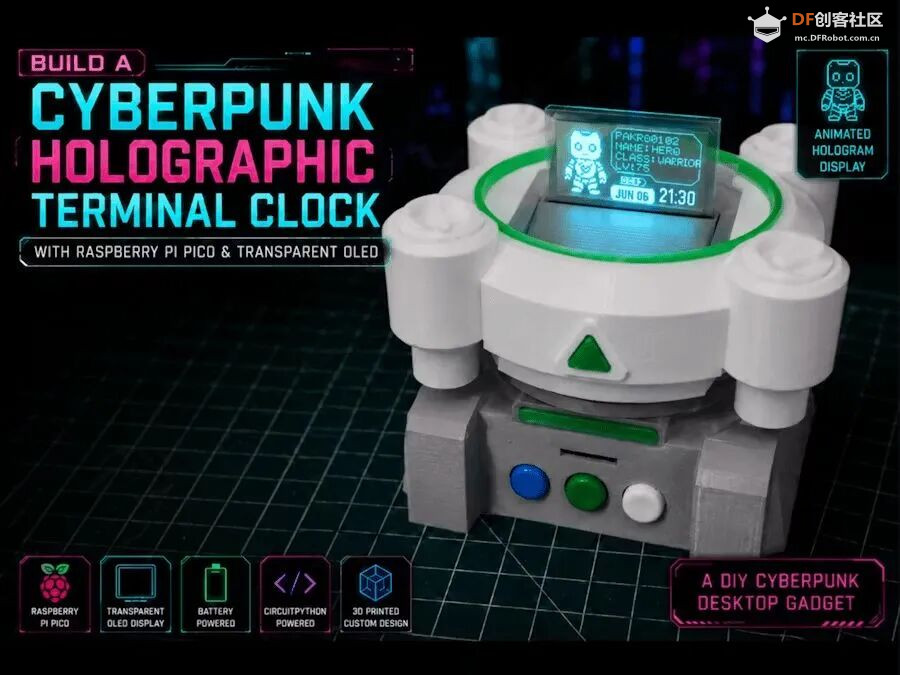

一块透明 OLED 立在桌上，这台时钟有点像科幻片道具

桌面时钟这个项目大家都见过，开发板接块屏幕，显示时间，完事。功能没问题，就是经常一眼看上去像个半成品。

这台赛博朋克风格的全息时钟在外观上多花了不少功夫。透明 OLED 直接竖在 3D 打印底座上，时间、日期、滚动文字和像素动画像是浮在空中，摆在桌上确实有点科幻片控制台的感觉。

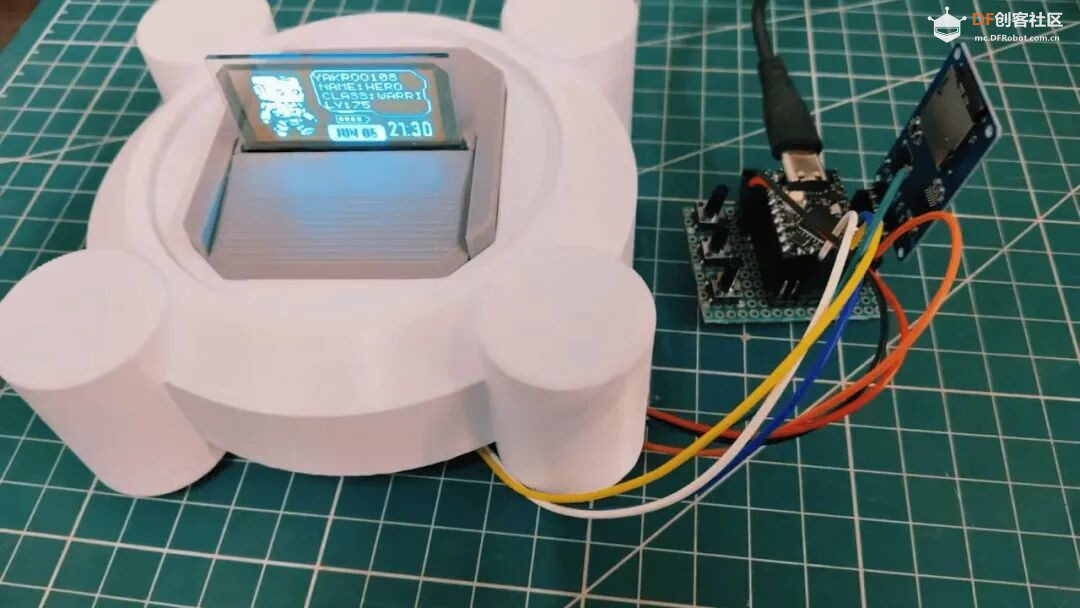

硬件核心是树莓派 Pico 2，配 SSD1309 透明 OLED 、 3.7V 锂电池和充电模块。其中计时部分用的是 DFRobot DS3231M MEMS 高精度 RTC 模块。界面用 CircuitPython 编写，除了显示时间，还能播放像素动画、滚动文字、查看电量。外壳、 PCB 和 UI 也是按同一套风格做的。

作者把代码和 3D 模型也放出来了，想做桌面状态屏或者小型控制终端，可以直接拿来改。

项目资料：https://github.com/YakrooThai/Contests/tree/main/Instructables/Cyber_Holographic

工作室不走 Wi-Fi：照明和通风全部拉网线

智能家居设备少的时候，Wi-Fi 确实方便。设备一多，掉线、信号死角等等问题就开始烦人了。

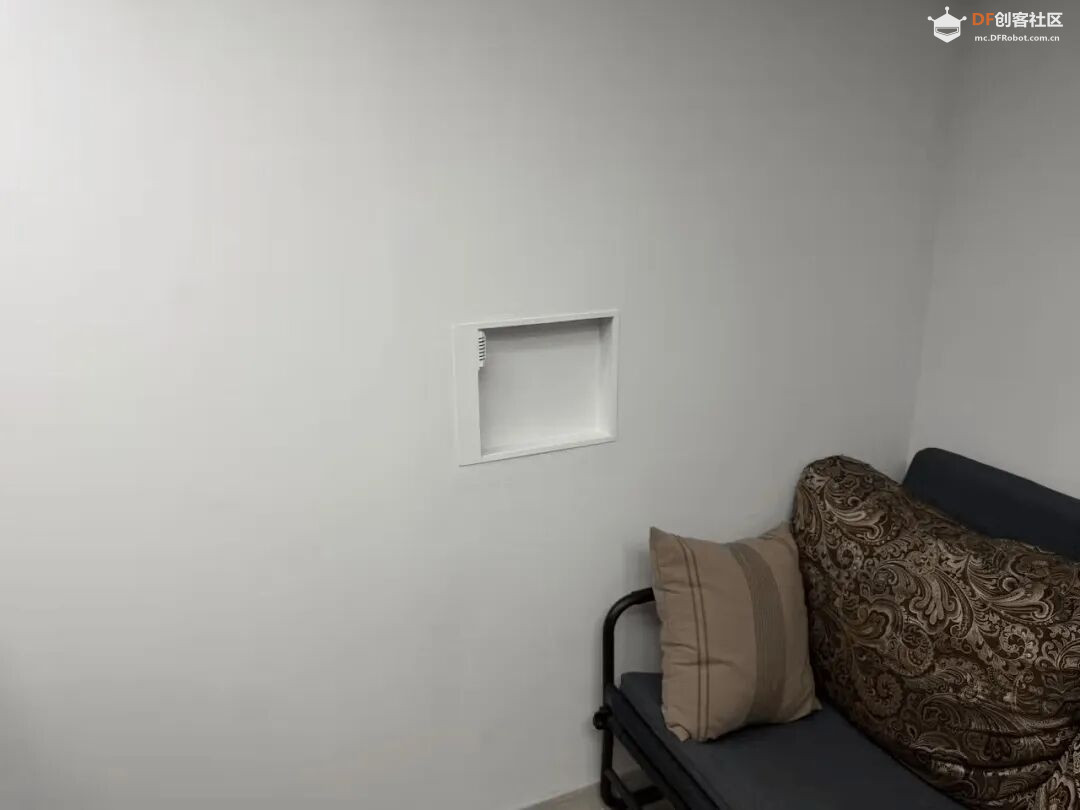

这个项目干脆趁着工作室装修，提前把网线布好，灯光、人体存在检测和通风控制全部走有线网络。

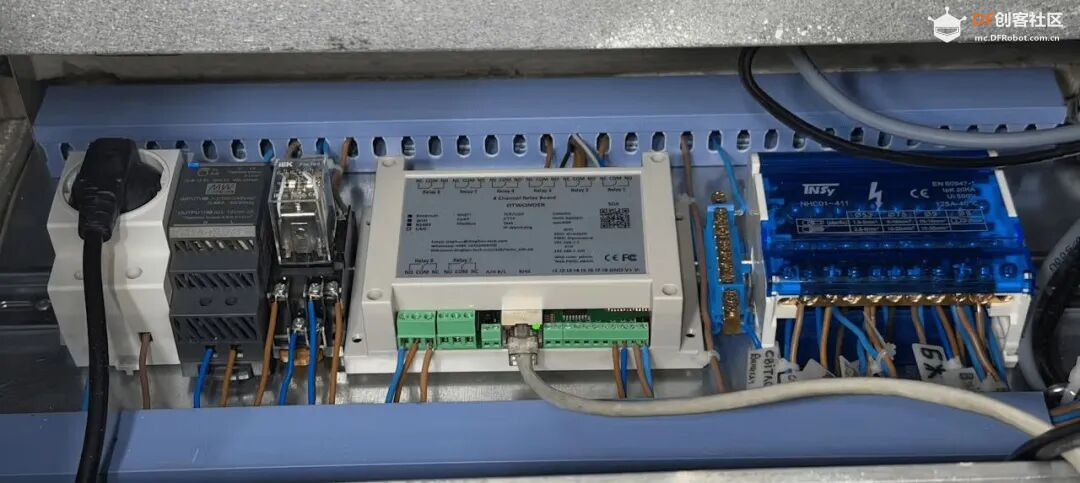

系统分成两个 ESPHome 节点——DT-R008 继电器控制器负责灯、墙壁开关和多挡风机；另一块 WT32-ETH01 连接 DFRobot C4002 毫米波存在传感器和 STCC4 CO₂ 传感器，再把数据送进 Home Assistant 。有人进来自动开灯，连续 15 分钟没人就关掉非必要设备，通风则看房间里有没有人以及 CO₂ 浓度。

这套方案有个细节还是不错的：墙壁开关没有被“智能化”架空。就算 Home Assistant 挂了或者网络断了，灯照样能手动开关。作者还认真调了毫米波传感器，并记录了两个同类传感器覆盖范围重叠时可能互相干扰的问题。

来源：https://www.hackster.io/craftiarenko/building-a-wired-smart-workshop-with-esphome-and-ethernet-b522a7

150 颗 LED 铺在透明软板上，点阵屏也能透光

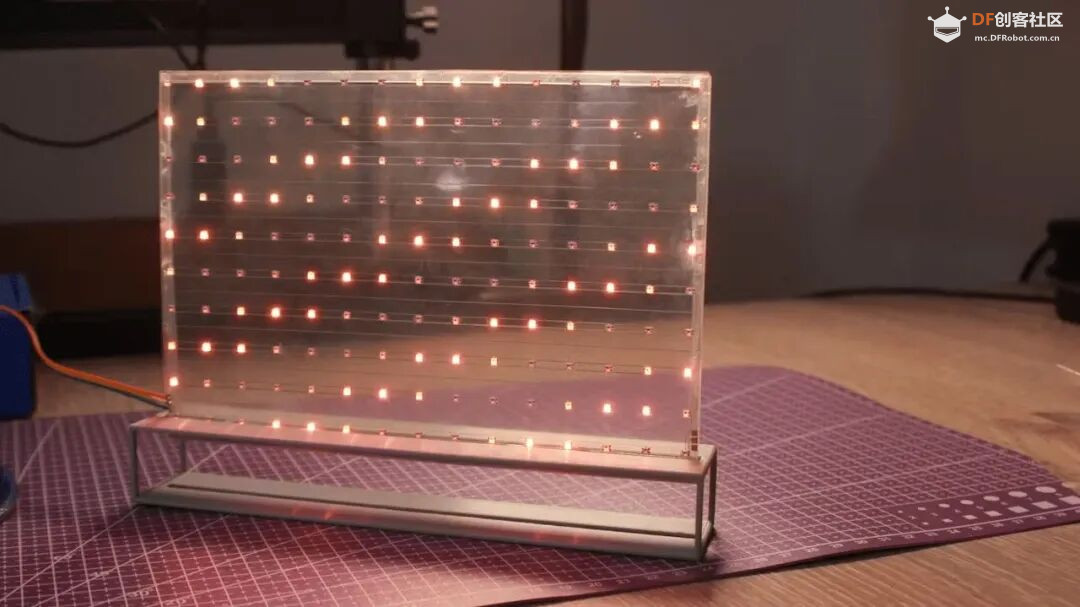

普通 LED 点阵亮起来挺好看，关掉以后基本就是一块黑板。作者觉得不够有意思，索性把 150 颗 WS2812B 全部排到透明柔性 PCB 上，做了一块 15×10 的透明点阵。

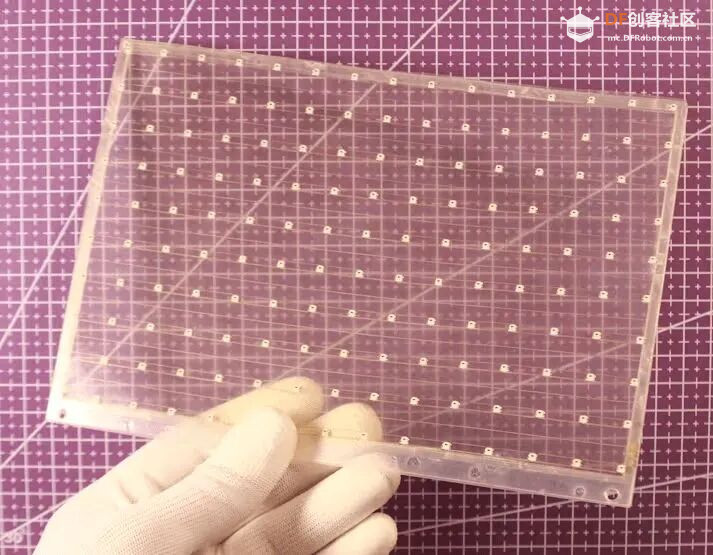

板子大约 20×13 cm 。为了尽量保持通透，设计时没有铺大面积地平面，铜走线就这么直接露出来。柔性板选择透明基材，再让工厂把 150 颗灯一次性贴好——这活儿要是自己手焊，估计焊到一半就开始怀疑人生 = =

控制部分没搞复杂，用 Arduino 配合 FastLED 或 Adafruit_NeoPixel 就能跑彩虹、扫描和烟花等动画。最后再加一个 3D 打印支架，成品往桌上一摆，电路本身也成了外观的一部分。

不过透明也不是没有代价的，没有完整地平面，供电和抗干扰要更小心；150 颗灯全亮时，单靠开发板的 USB 口肯定顶不住。

这个项目告诉我们，其实PCB 不一定非得藏在外壳里，设计得好，它自己就能当外壳。

来源：https://www.hackster.io/diyguyChris/diy-transparent-led-matrix-d49616

项目资料：https://github.com/BEEMB/DIY-Transparent-LED-Matrix

树莓派 Pico 加个转盘，真能转出一台小电视

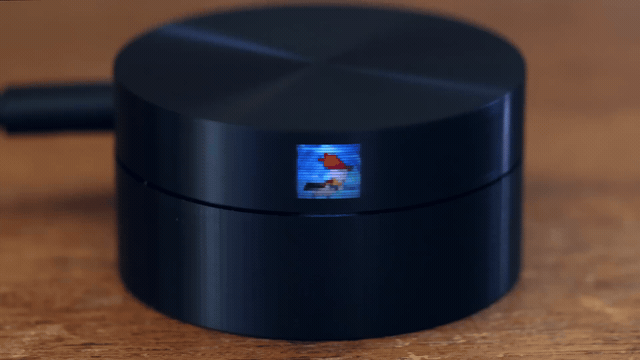

拿一块 LCD 做小电视没什么稀奇的。这个项目偏不装屏幕，只用一张高速旋转的圆盘和几颗 LED，把画面硬生生“转”了出来。

圆盘边缘开了 20 个高度不同的小孔。电机转起来以后，这些小孔依次从 LED 前面扫过；LED 再按准确的时间闪烁，人眼就会把一个个光点拼成完整画面。原理就是视觉暂留，和小时候甩动发光棒看到光轨差不多。

树莓派 Pico 同时控制 A4988 电机驱动器和 LED 时序，步进电机转速大约 900 RPM 。机身内部还做了遮光结构，避免几颗 LED 互相串色。最后中间能显示一块 20×20 的彩色画面，两侧还有两块 20×20 的黑白画面。

分辨率只有 20×20，拿来看电影显然是折磨自己。但作为一台机械显示器，它已经做得很完整了：代码、 PCB 和 3D 文件都开源。

来源：https://hackaday.com/2026/07/26/scanwheel-a-pocket-sized-pov-tv/

项目资料：https://github.com/AncientJames/Scanwheel/

用 18 L 不锈钢垃圾桶，改出一台联网空气净化器

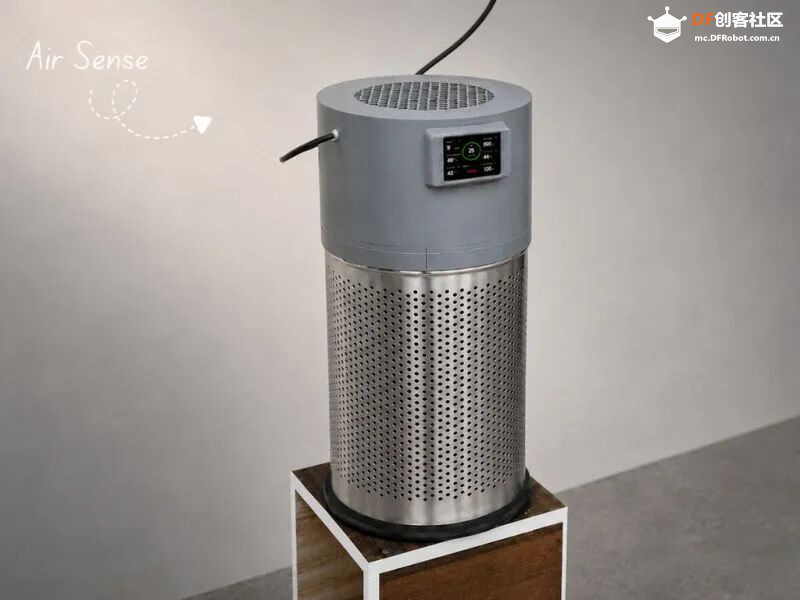

AirSense 的主体是一个 18 L 开口不锈钢垃圾桶，里面放入小米空气净化器 4 Lite 的圆筒滤芯，顶部装一只 150 mm 排气扇。作者把排气扇原来的外壳拆掉，只留下电机和扇叶，再用 3D 打印件重新固定。

这套外壳不是简单给滤芯套个桶。滤芯有单独的定位底座，风扇和滤芯之间加了 TPU 密封圈，顶部机身则用旋转卡扣固定。换滤芯时，把上半部分拧下来就能取出，不用拆一圈螺丝。

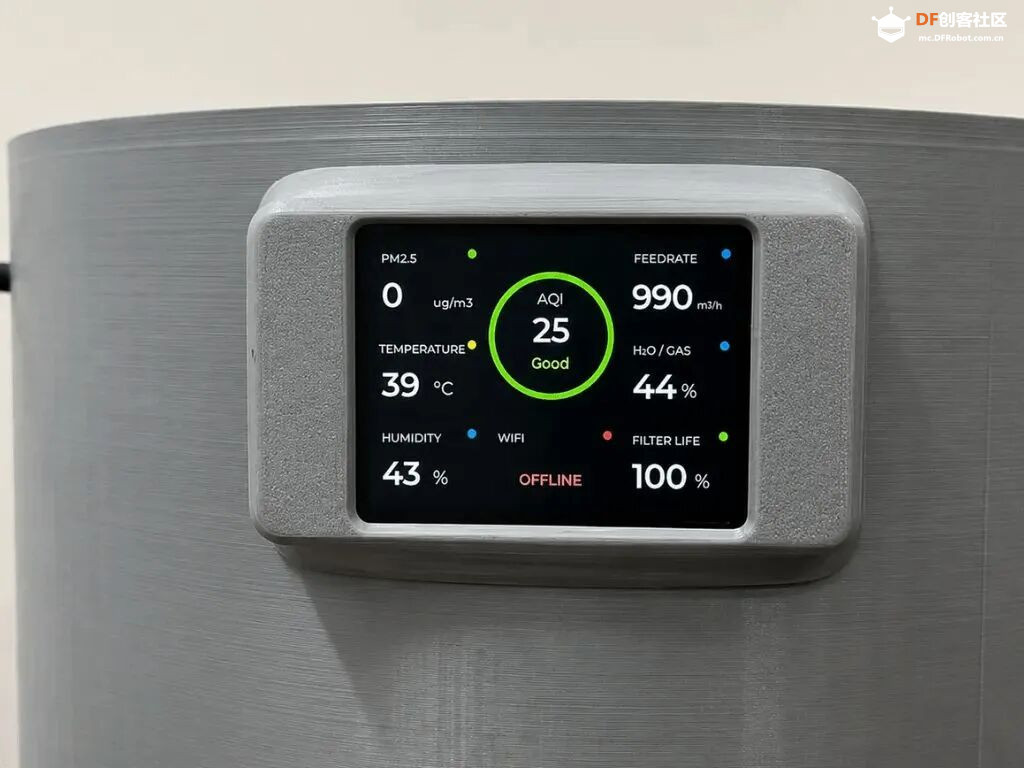

顶部还装了 ESP32-S3、粉尘传感器、BME680 环境传感器和一块 2.4 英寸屏幕，可以显示 PM2.5、AQI、温湿度、气压、IAQ、Wi-Fi 状态和滤芯寿命。数据会同步到 Arduino IoT Cloud，手机上也能查看数据和开关风扇。这里显示的滤芯寿命并不是传感器测出来的，而是程序按风扇运行 100 小时线性倒计时。

从外壳、风道到显示界面，这个项目确实做得挺完整。风扇由 DFRobot Gravity 10A 数字继电器模块控制，手机上就能远程开关。作者还拆了一只旧手机充电器，用里面的电源板给 ESP32-S3、传感器和屏幕供电。这部分涉及市电接线，复现时要特别注意绝缘和外壳防护，没有相关经验的话不要直接照着接。

制作教程：https://www.instructables.com/AirSense-the-Smartest-DIY-Air-Purifier/
