2014年，DF创客社区举办了“梦幻3D打印机大奖”活动，展示了多个创新项目。最终，【燃烧吧 切割机】自制微型激光切割以434票获得第一名。其他优秀项目包括四足两轮小车、空气质量检测器等。此次活动采用投票模式，让优秀作品迅速积攒人气。通过投票支持你喜欢的项目，帮助它们脱颖而出。
|

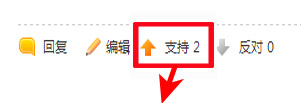

2014年3月13日更新 DF创客社区“梦幻3D打印机大奖”得主揭晓 DF创客社区“梦幻3D打印机大奖”经过3个多月的激烈角逐，终于在今晚迎来了大奖得主。 截至2014年3月12日24时，【燃烧吧 切割机】 自制微型激光切割 以434票的总票数（以活动帖+原文投票数总和计）占据投票榜首位，圈爷也成为DF创客社区首位3D打印机大奖的得主，恭喜！ 请您将姓名、地址和联系方式通过DF创客社区站内信的方式发送给社区活动向导。 至此本次DF创客社区“梦幻3D打印机大奖”终于落下帷幕，感谢大家的热情参与和支持，未来将会有更精彩的比赛和更丰厚的奖品在等着你们，敬请期待！ ----------------------------------------------------- 2014年3月3日更新 DF创客社区“梦幻3D打印机大奖”收官在即 即日起，将对所有参赛项目进行梳理和回顾，还未上传项目的同学，时间不多了哦！欢迎围观的各路群众，为喜欢的项目投出你宝贵的一票吧！ 参赛项目汇总 点击项目图片，直击原帖投票↓↓↓  【四足两轮小车二合一遥控机器人】By：Fantc 【进击的多足 自制改装的遥控怪兽】 By：Double-Demon 【燃烧吧 切割机 自制微型激光切割】 By：圈爷 【用手机实现第一人称视角遥控飞车】 By：Nille 【空气质量检测器】 By：Jane 【基于树梅派的网络监控机器人Verybot】By：verybot@163.com 【Arduino人间大炮 - 使用Leap Motion控制】By：红明 【 DTMF 像10086一样工作】 By：Grey 【BLUNO任意点可控全彩灯带】 By：Holiday无论你来自何方，在此为中国创客发展贡献着自己的力量。DFRobot不仅见证了中国创客运动的蓬勃发展，也将在今后的创造浪潮中助以一臂之力。从硬件、软件到网络社区，再到线下活动，我们为你完善每一项创造的要素。现在我们需要你的创意和行动，创造生活中美好的事物。 朋友，加入我们！！ 感谢创客们多年来对DFRobot热情支持。为了让大家的创意付诸现实，DFRobot特别呈上 “DFRobot 2013年度 梦幻大奖---DreamMaker Prism 3D打印机1台”， ----创客神器助你成就创造梦想。 活动规则重大改进： 原来是用贡献值来评选，取决于管理员的主观判断。而且社区管理员们能力有限，无法充分挖掘大家喜爱的内容。所以活动向导在此自罚跪搓衣板，外加改进活动规则。由原来的获取“贡献值”模式改成“投票”模式。让优秀的作品通过投票迅速积攒人气，而不是被动等待版主加精。 【参与办法】参与者本论坛发布作品同时，要在“创客活动区的投票帖”中用“原帖的精简图文内容”跟帖。观众根据跟帖的内容进行投票。 投票请在对应楼层底部点“支持”。 【结果统计】我们将统计“跟贴项目的支持数和原帖的支持数”。获得支持数最高的用户将获得“梦幻DreamMaker 3D打印机 1台”。  【注意事项】

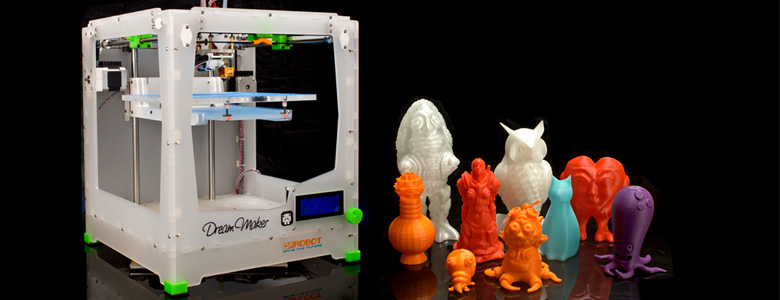

DreamMaker 3D打印机  更多细节请点击DreamMaker 3D打印机官网：www.DreamMaker.cc |
[align=left]友谊第一，比赛第二[/align]
[align=left]最终完成品功能：[/align][align=left]大于50mm X 50mm 的工作区域；[/align][align=left]能够切割纸张、雕刻塑料、木头；[/align][align=left]所用到软硬件都是开源的；（arduino + Grbl 0.9）[/align][align=left]花最少的钱办最多的事；[/align][align=left]可扩展，比如用树莓派，或者增加第三轴用于调焦；[/align]
[align=left]
[/align]
[/align]
[align=left]
[/align]

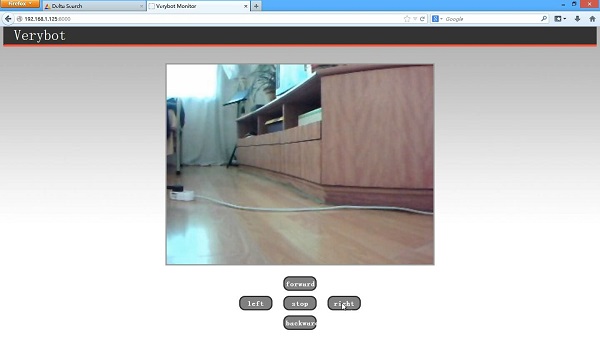

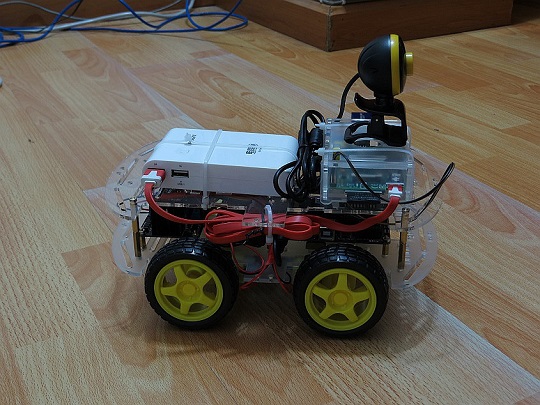

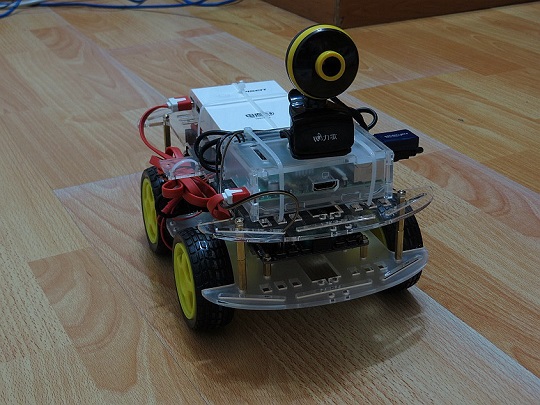

[align=left] 这个平台主要由以下几部分组成：1、树梅派 ( Raspberry pi ) 嵌入式计算机； 2、USB无线网卡（ wifi 无线局域网 ）；3、USB摄像头 ； 4、移动电源 （ 充电宝 ) ；5、单片机电路板 ； 6、电机驱动电路板 ； 7、用于驱动电机的锂电池 ； 8、机器人底盘 。[/align][align=left] 目前已经验证的几个功能的简单展示：[/align][align=left] 基于wifi的网络视频监控[/align][align=left] 在PC端监控的截图：[/align][align=left]

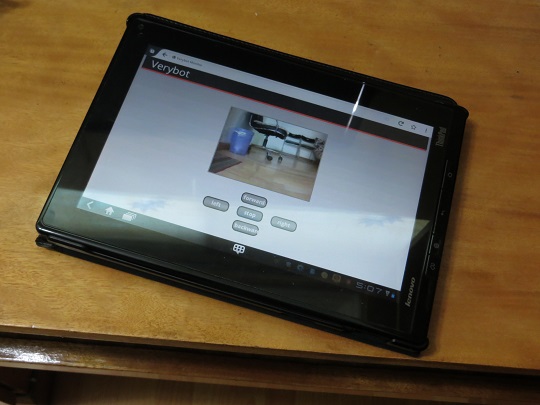

[/align][align=left] 使用平板监控的照片：[/align][align=left]
[/align]
[align=left] 基于OpenCV的色标跟踪[/align][align=left]
[/align]
[align=left] 小机器人运动：[/align][align=left]
[/align]
[align=left] 原帖有更多视频，[/align][align=left] 原帖地址：https://mc.dfrobot.com.cn/thread-1424-1-1.html[/align][align=left] 我的博客会不断更新Verybot相关的一些技术方面的文章，[/align][align=left] 博客地址：http://blog.csdn.net/u013474552/article/details/18258053 [/align]
[align=left]变色龙LED灯的粗略效果预览↓↓↓[/align][align=left]
变色龙是一种善变的树栖爬行类动物，为了逃避天敌的侵犯和接近自己的猎物，它们常在不经意间改变身体颜色，从而让自己融入周围的环境之中。 由于受到这种拉风变色技能的刺激，自己也想做一个会变色的小东西，可以根据周围事物不同的颜色来改变自己的颜色。
当然，与变色龙的变色技能来自于皮肤三层色素细胞不同的是，这里想要实现变色功能就要用到一个颜色传感器和一个LED加上一个控制器和若干导线即可。
接下来，还需要一个容器来装这些元件，有条件的话可以根据自己喜好制作一个容器。这里我选用了一个使用较透明的材料通过3D打印的小灯罩作为这个会变色LED灯的容器。
【原帖链接】https://mc.dfrobot.com.cn/thread-1256-1-1.html
[font=Arial]全部代码放在原帖，欢迎下载交流
[/font]第一版
利用手上现成的材料搭一台。如果舵机再多一点的话，组一台变形金刚也不是不可以。先用这个开开胃
木有遥控怎么行，最好还有实时视频流。
没有wifi模块，没有烧写了openwrt的路由器，照样玩wifi遥控。偷懒的办法
零件清单
2020铝型材若干
32路舵机控制板一块
arduino uno控制板一块
上网本一台
11个180度舵机
2个360度舵机（当直流电机用）
舵机支架若干
usb摄像头一个配红外镜头
4个红外led灯 （为了晚上不开灯也能玩）
12V锂电池一块同时为上网本和控制板供电

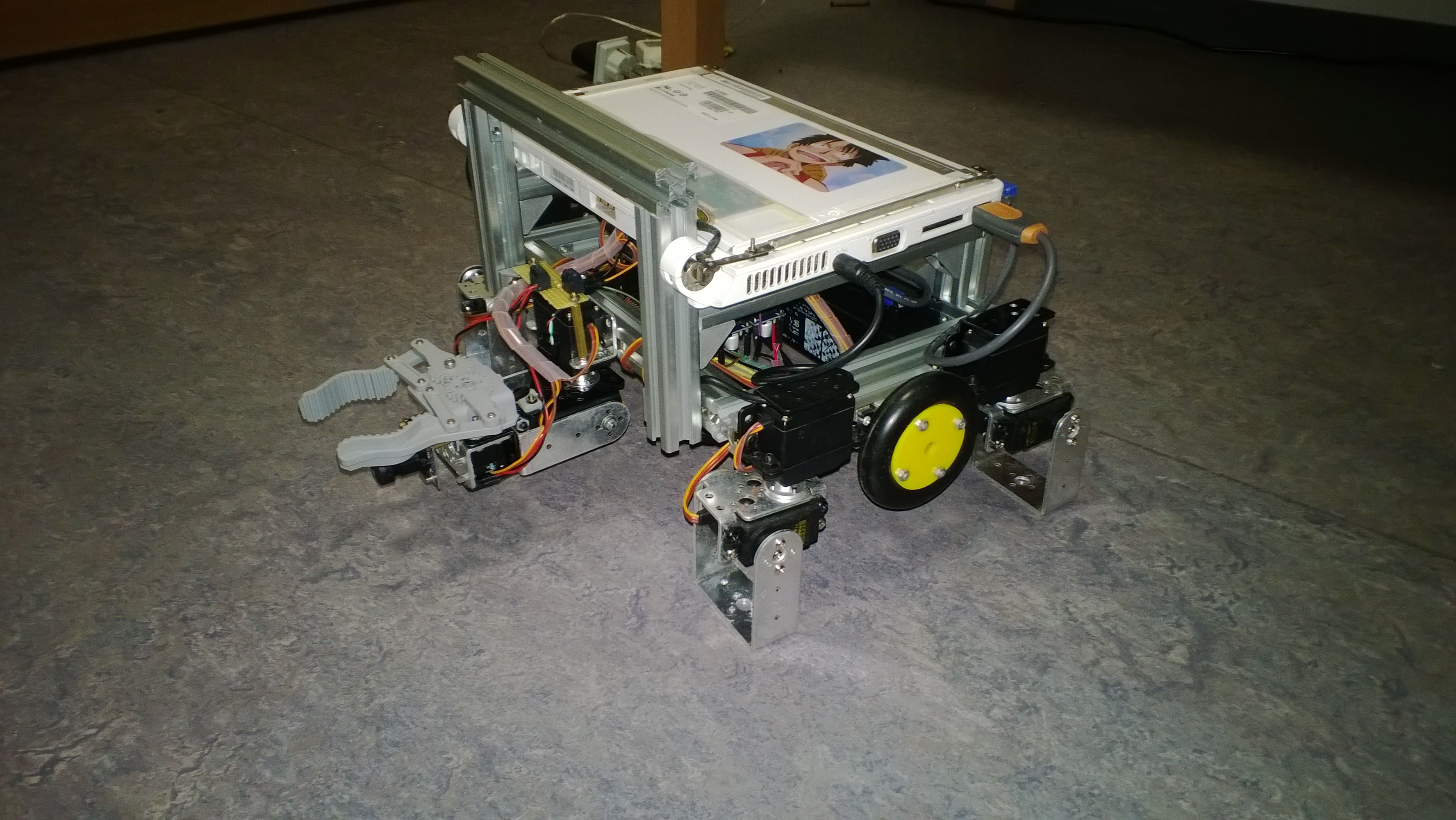

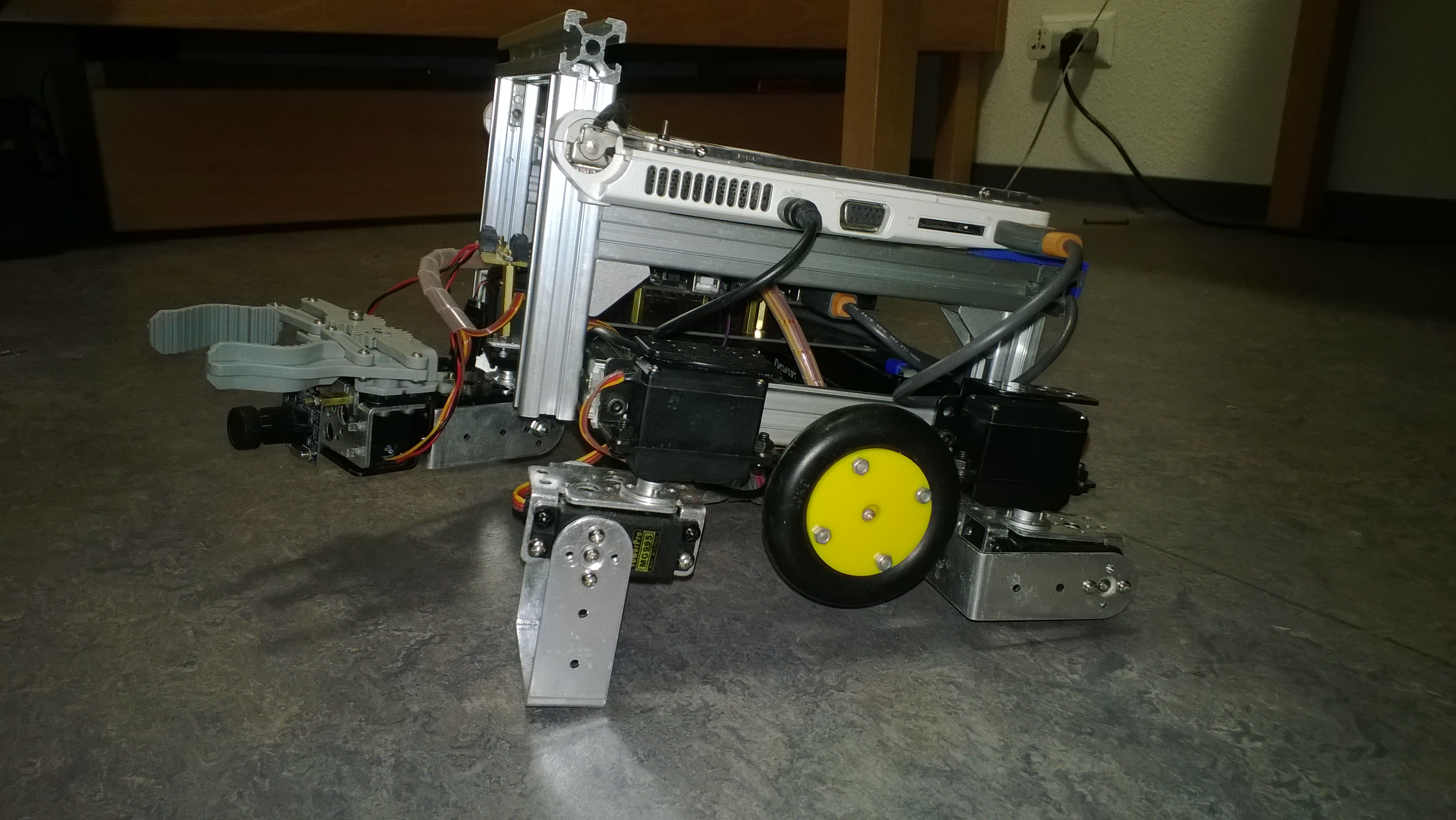

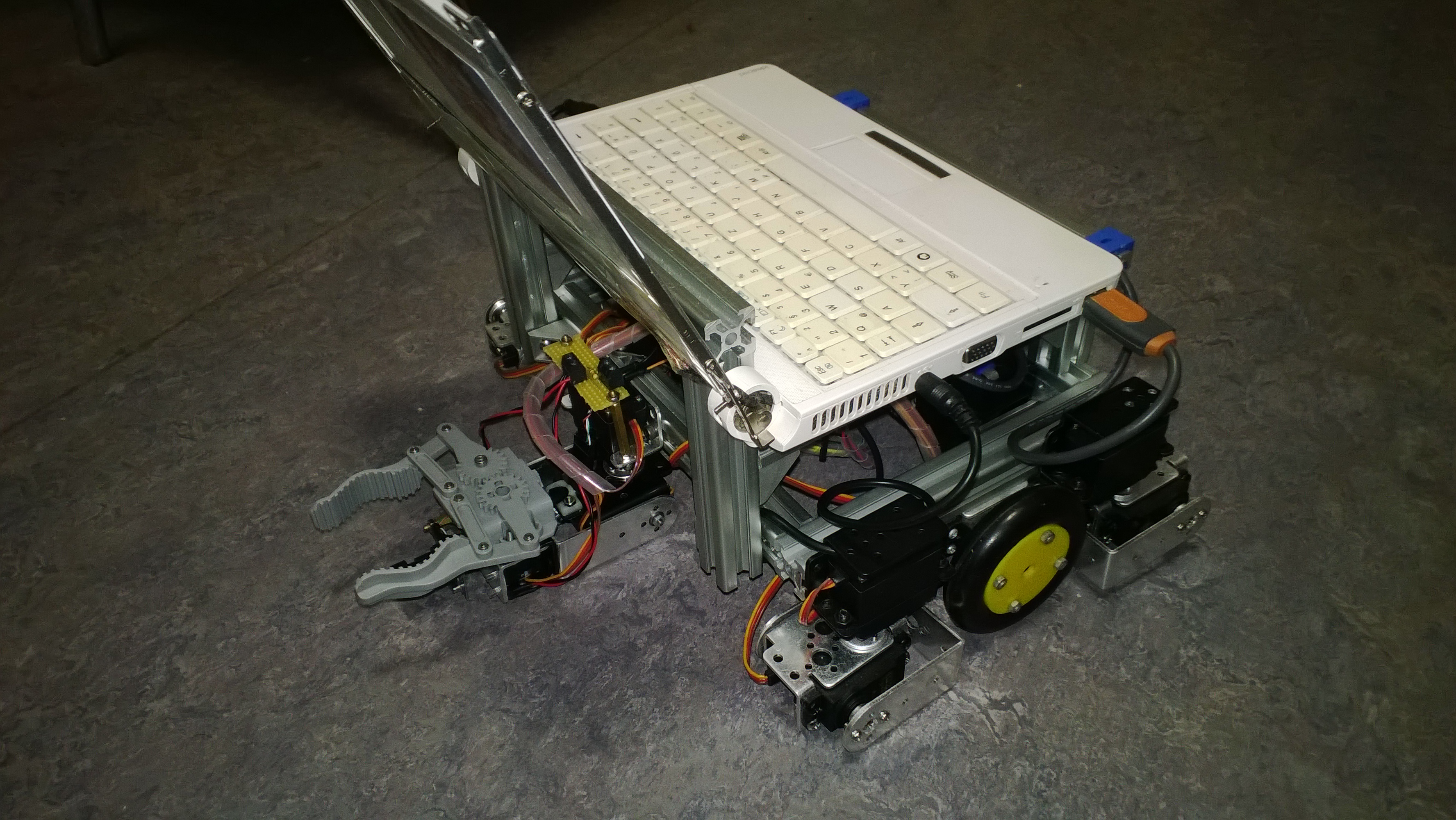

成品图：

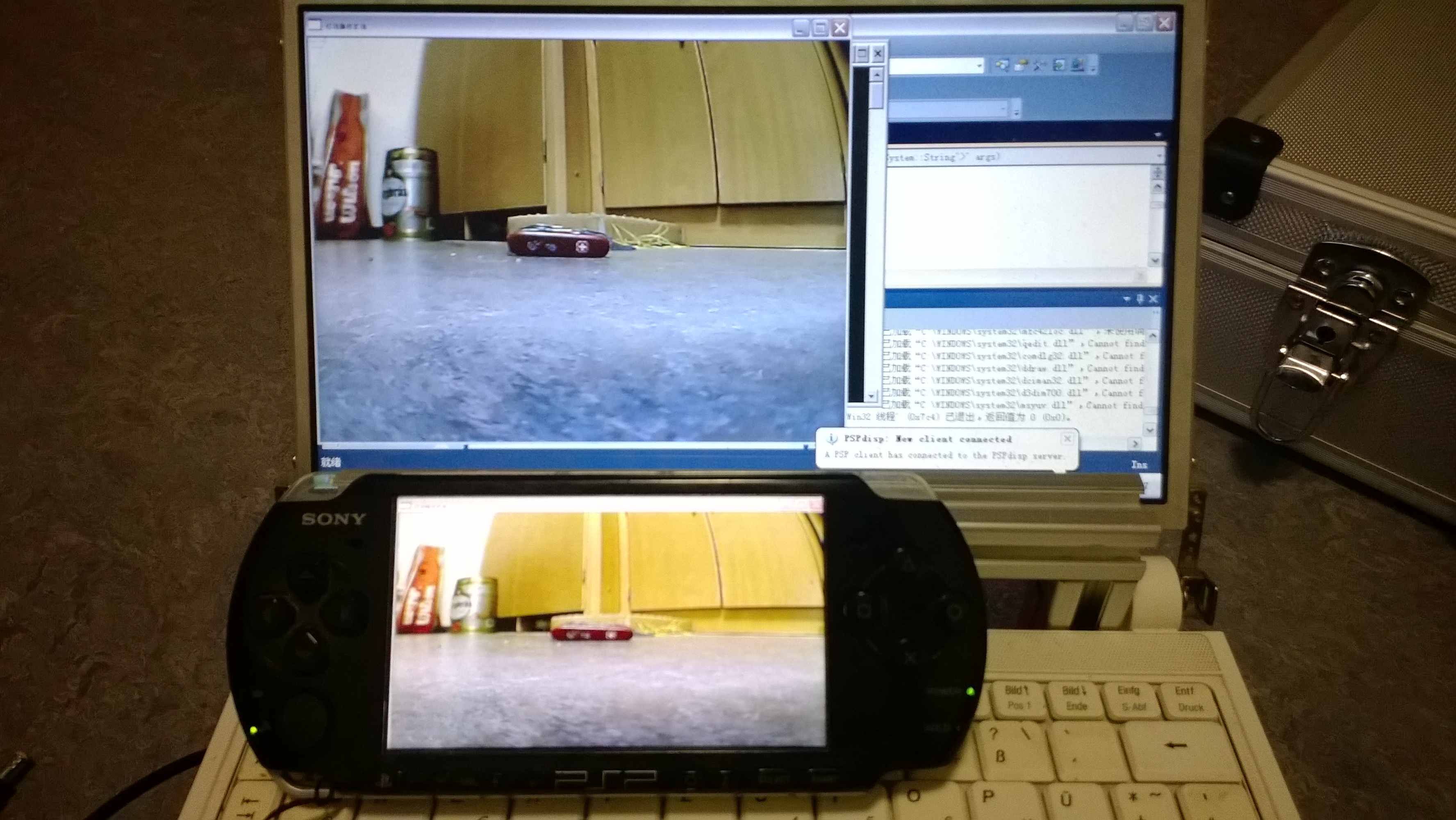

用上网本，遥控的可能性就变得多种多样了。远程托管，手机遥控（如windowsphone），psp遥控都可以。正好利用手上闲置的psp来玩遥控。
另外，编程的过程也被简化了许多。
补个视频
[media=x,500,375]http://v.youku.com/v_show/id_XNjY2NjE1NDgw.html[/media]
新视频。局域网遥控
[media=x,500,375]http://v.youku.com/v_show/id_XNjY3MDI0OTY4.html[/media]
第二版改用烧写了openwrt的无线路由器代替上网本。减少负重，降低功耗，缓解延迟。代码持续更新中

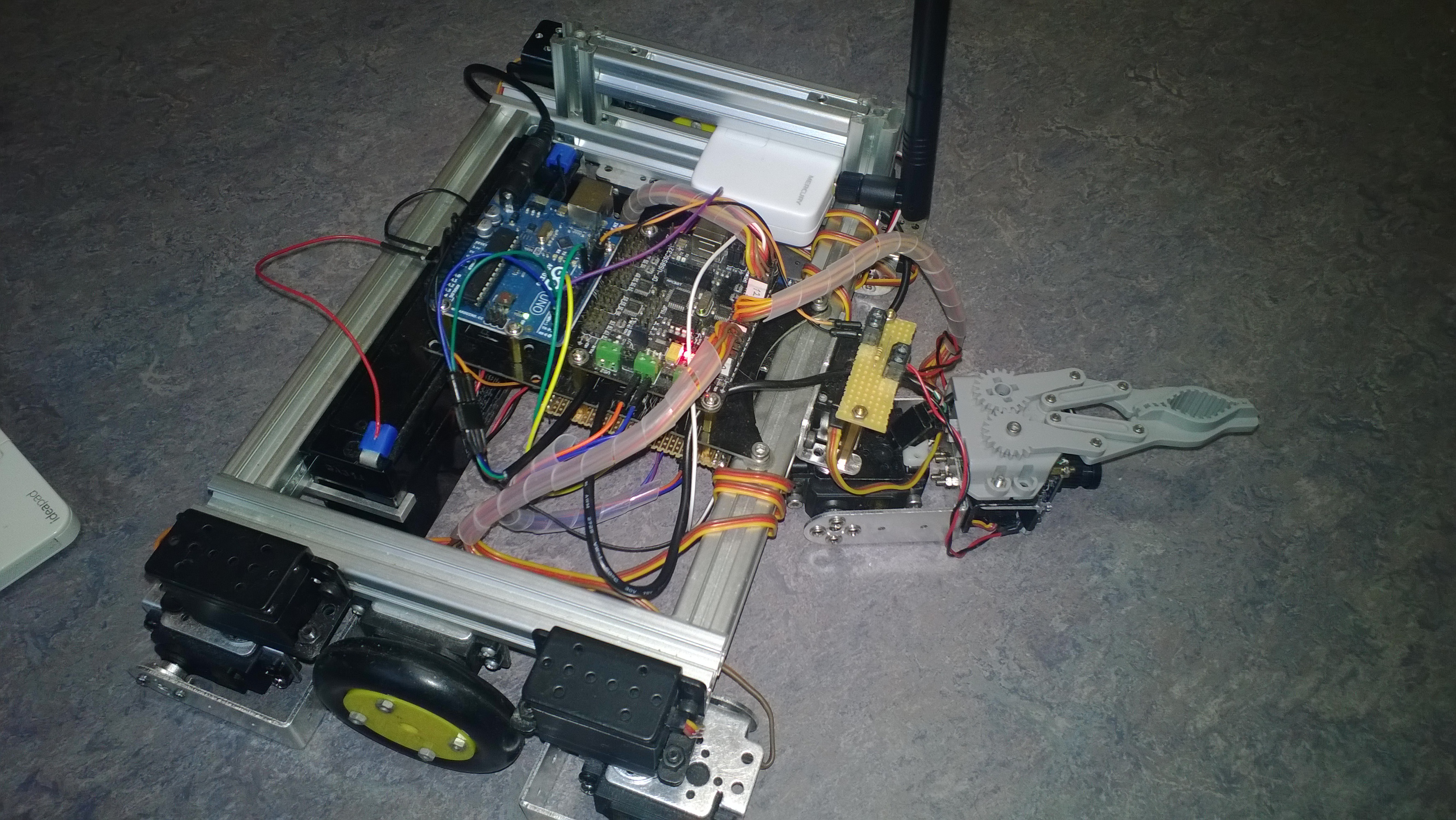

第二版硬件改装

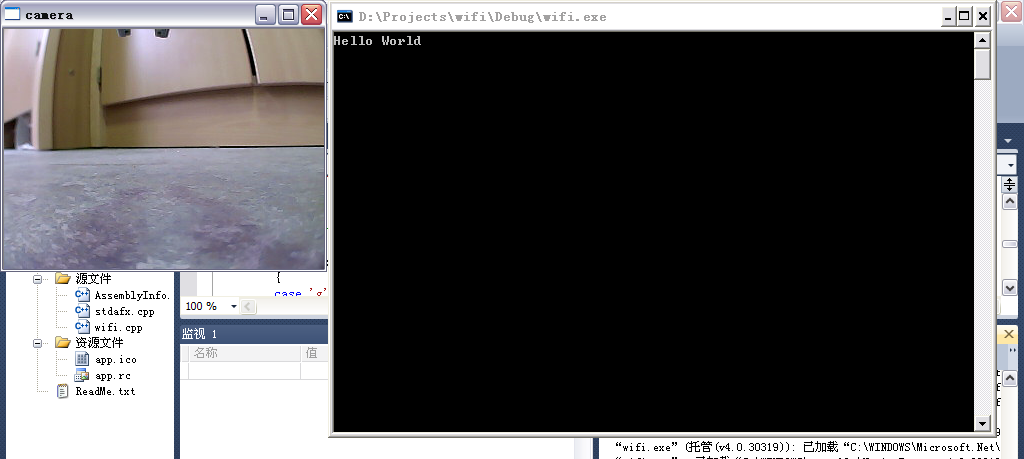

PC端程序运行界面

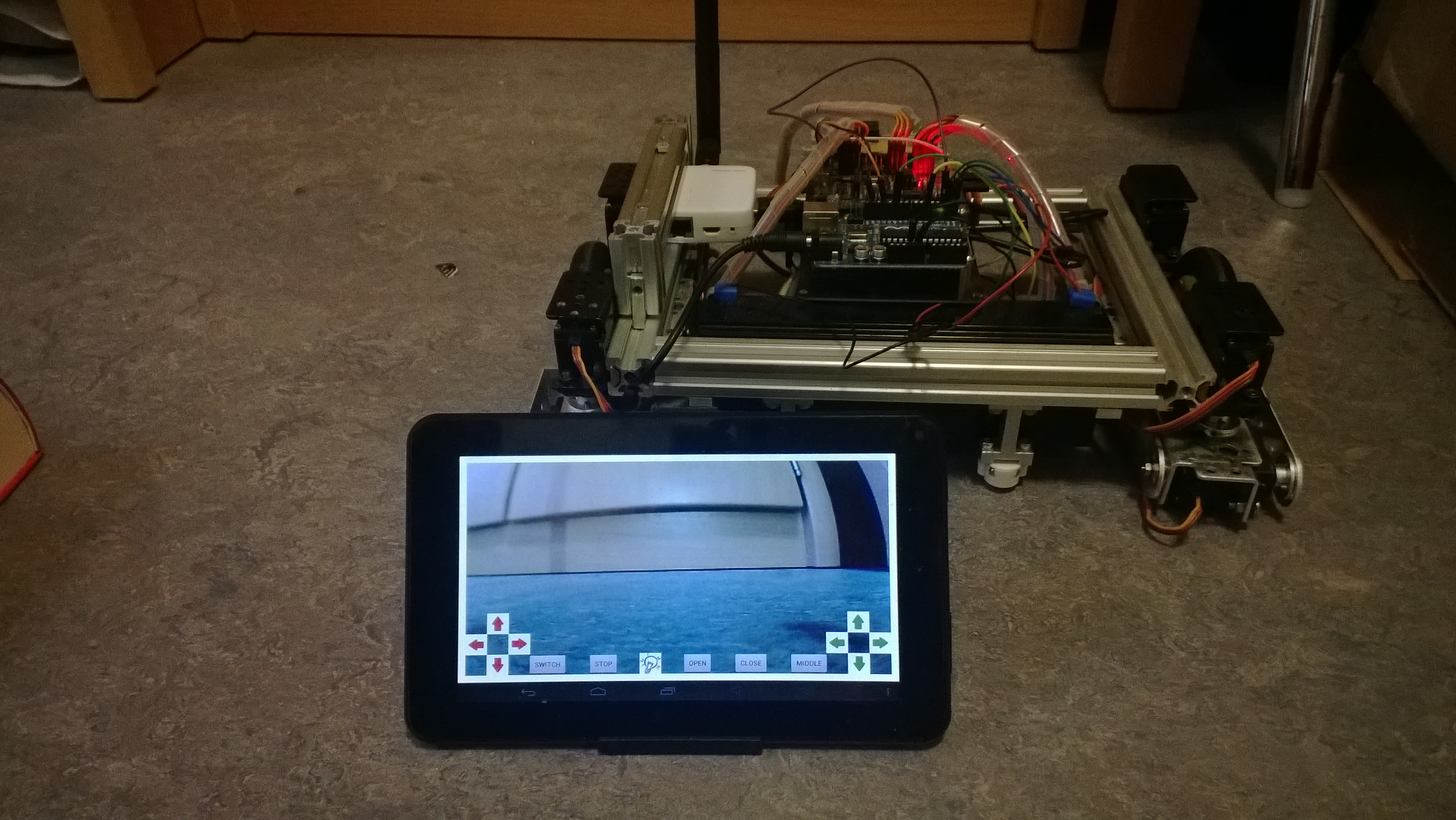

安卓端控制界面
安卓遥控的视频
[media=x,500,375]http://v.youku.com/v_show/id_XNjgwMDQxNTg0.html[/media]
[font=Arial]原帖地址：[/font]
https://www.dfrobot.com.cn/commun ... ge=1&extra=#pid4699
这些项目都很不错啊。
[p=30, 2, left]首先介绍一下10086自助语音服务的工作原理：[/p][p=30, 2, left]通过用户拨号时产生的音频信号，来识别用户按键内容，再通过内置的程序，来执行相应的用户请求。[/p]
[p=30, 2, left]DFrobot 最近推出了一块新产品：DTMF语音识别模块[/p][p=30, 2, left]
[/p]
[p=30, 2, left]楼主有幸拿到一块测试版。:lol 简单介绍一下 DTMF（详情见度娘）：[/p][p=30, 2, left]DTMF双音多频，一个DTMF信号由两个频率的音频信号叠加构成。这两个音频信号的频率来自两组预分配的频率组：行频组或列频组。每一对这样的音频信号唯一表示一个数字或符号(通常就是按键号码)。
[/p][align=left]废话不多，直奔主题[/align]
[align=left]准备工作：[/align]
[align=left]1 DTMF 模块 x1[/align]
[align=left]2 GSM/GPRS/GPS 模块 x1[/align]
[align=left]3 Romeo 板 x1（或者Arduino uno +motor shield）[/align]
[align=left]4 一根音频线（双公头）[/align]
[align=left]5 一辆小车[/align]
[align=left]6 电池及导线若干[/align]
[align=left]
[/align]
[align=left]去吧 比卡丘！[/align]
[align=left]把所有东西装起来，差不多就是这样的啦[/align]
[align=left]（过程略）[/align]
[align=left]
[/align]
[align=left]就是这样子的啦！
[align=left]漏了一个接线问题：[/align]
[align=left]1、主要是接线其实就是 GSM模块[/align]
[align=left]它的三个驱动引脚被我接到P15,16,17 （A1~A3）上了。谁叫数字口都被占用了呢[/align]
[align=left]2、把音频线两端分别插入DTMF 和 GSM的speaker 口中[/align]
[align=left]
[/align]
[align=left]最终成品：[/align]
[align=left]
[/align]
[align=left]远程控制一直是家庭自动化项目的首要目的，而现代很多家庭用的都是基于物联网为控制枢纽的家庭自动化系统（穷逼用不起！）
而这个DTMF的使用就方便了许多，楼主表示再加个继电器，开关个灯什么的还是是妥妥的。[/align]
[align=left]搞定收工[/align]
[align=left]原帖地址：https://mc.dfrobot.com.cn/thread-1099-1-1.html[/align]
[/align]
上图：

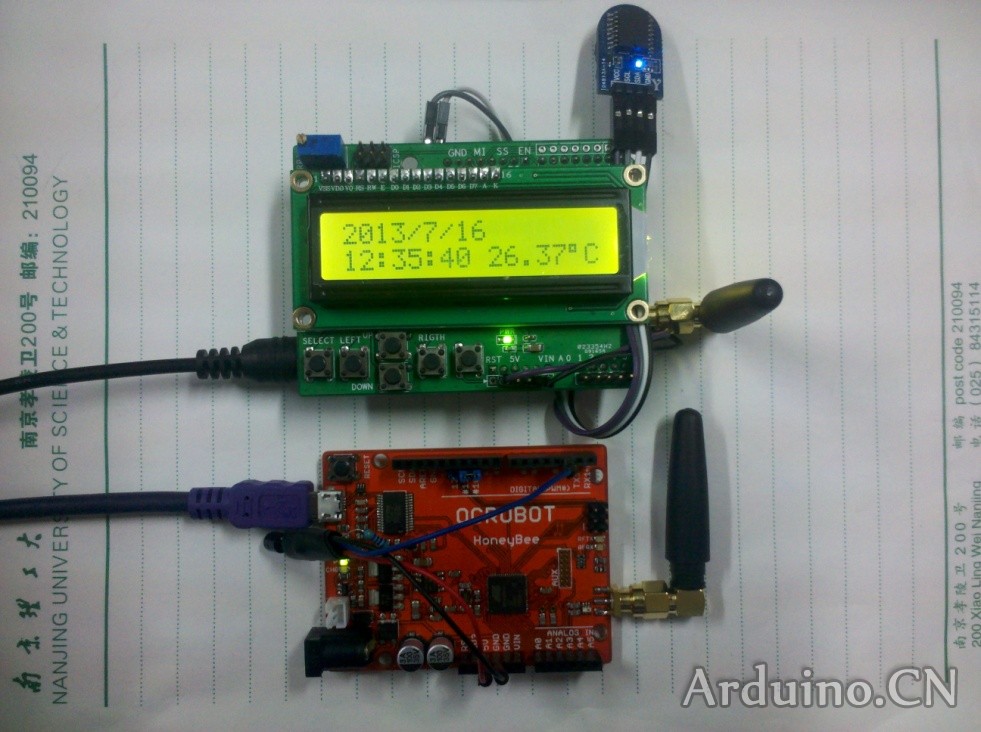

[align=left][font=Tahoma,]温度是我们生活中接触的较多的物理量之一，例如气温、人体温度，但很多时候却不能实地测量，例如在室内想实时知道室外的气温，这时候就需要使用无线传输来实现了。Arduino控制器外围实现ZigBee无线传输功能的主要有XBee模块和Zigduino控制器，XBee模块是串口操作，使用Arduino控制器与XBee模块即可实现ZigBee无线传输，但是XBee模块价格较高，而且需要转接板或连接线，不利于集成化；Zigduino是带有ZigBee无线传输功能的Arduino兼容控制器，具有集成化程度高、体积小、性价比高的优点。从性价比的角度出发，本文最终采用Zigduino控制器来实现温度数据的ZigBee无线传输。[/font][/align][align=left][align=left][font=Tahoma,] 本文利用Zigduino内部集成的无线模块实现数据的无线传输，温度测量部分采用单总线数字式温度传感器DS18B20实现温度测量，时钟和显示部分使用DS3231实时时钟模块和LCD1602液晶显示模块实现时钟和温度的显示功能。[/font][/align][align=left][font=Tahoma,]
[/font][/align][align=left][font=宋体]作品原帖；[/font][font=宋体]http://www.arduino.cn/thread-4450-1-1.html[/font][/align][align=left]
[/align][/align]

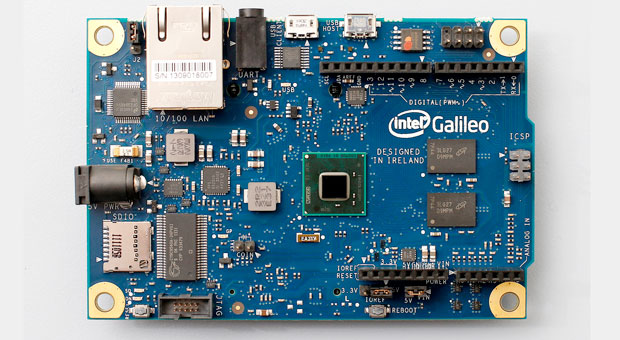

。。。Galileo[font=宋体]比[/font][font=Times New Roman]Arduino[/font][font=宋体]的标准板大了一圈，周围布满了各种接口，但中间依然是[/font][font=Times New Roman]Arduino[/font][font=宋体]的标准接口。[/font][font=Times New Roman]Galileo[/font][font=宋体]支持[/font][font=Times New Roman]Arduino[/font][font=宋体]的数字、模拟、电源以及[/font][font=Times New Roman]ISCP[/font][font=宋体]引脚，能够兼容用于[/font][font=Times New Roman]Arduino[/font][font=宋体]的扩展板，板子上处理器采用的是[/font][font=Times New Roman]Intel[/font][font=宋体]的[/font][font=Times New Roman]Quark SoC X1000[/font][font=宋体]，另外板子上还预留一些[/font][font=Times New Roman]PC[/font][font=宋体]接口，比如[/font][font=Times New Roman]mini-PCI Express[/font][font=宋体]插槽、[/font][font=Times New Roman]Micro-SD[/font][font=宋体]插槽、[/font][font=Times New Roman]100Mb[/font][font=宋体]以太网口、[/font][font=Times New Roman]RS-232[/font][font=宋体]串口等。关于具体的技术细节我们稍后会作详细的说明，这篇文章就只说说本人最开始的使用过程吧。。。。。[/font]
[font=宋体]
[/font]
[font=宋体]作品原帖：[/font]https://mc.dfrobot.com.cn/thread-1053-1-1.html
支持nille的朋友，请点击本楼下面的支持。
[media=x,500,375]http://v.youku.com/v_show/id_XNjM5NjQ3MjQ4.html[/media]

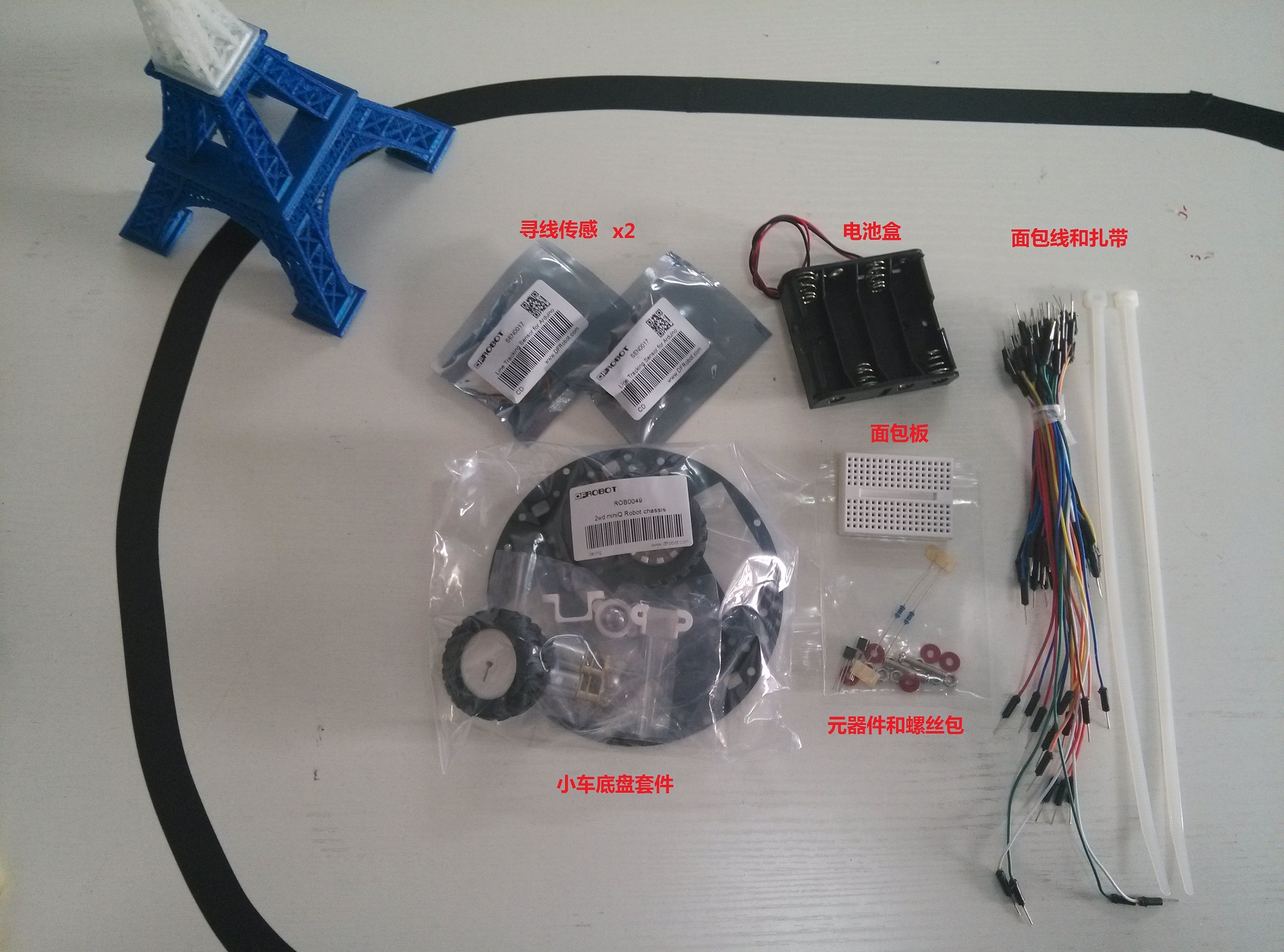

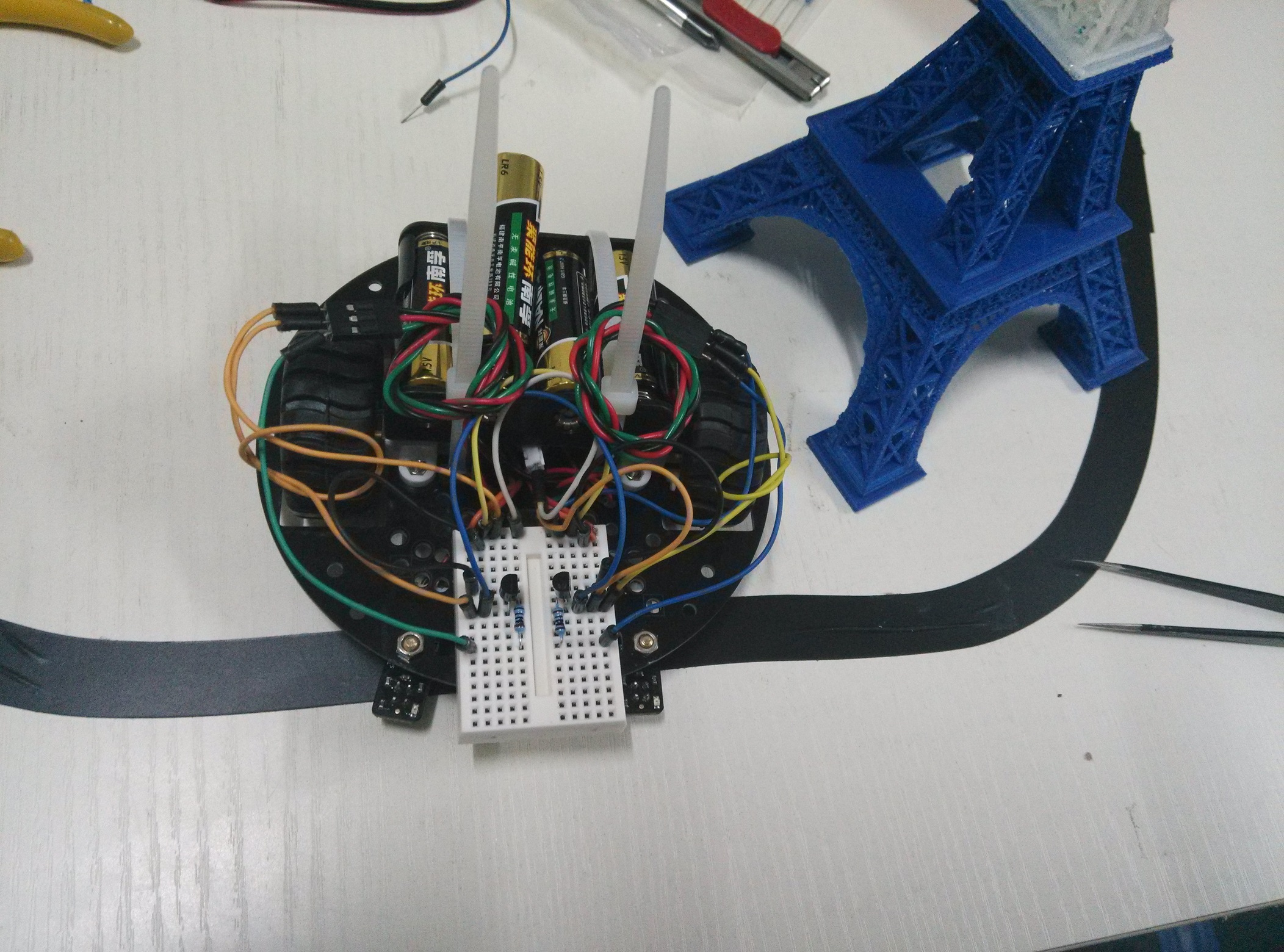

小车循迹是智能小车机器人最基础的功能之一。寻线传感器用的是DFRobot的SEN0017，小车底盘用的是ROB0049.Mini寻线传感器以输出稳定的TTL信号帮助机器人进行白线或者黑线的跟踪（可以检测白背景中的黑线，也可以检测黑背景的白线）。当检测到白线时，寻线传感器上的LED会被点亮，同时标有大写字母D的端口会输出高电平。反之，当检测到黑线时，LED不会亮且D端口输出低电平。如何打造一个不需要控制器的循迹小车呢？
详细教程和材料清单，要进入原帖查看（https://mc.dfrobot.com.cn/thread-834-1-1.html），觉得不错的话请点击支持哦！
最新怪兽PS2增强版：
最近更新PS2遥控多足怪兽----神似星际的神族龙骑，有木有！
为了以后安装武器加载了一个云台，用摇杆控制！！
[media=x,500,375]http://v.youku.com/v_show/id_XNjU3Mzg3MDg0.html[/media]
[backcolor=rgb(251, 251, 251)]
[/backcolor]

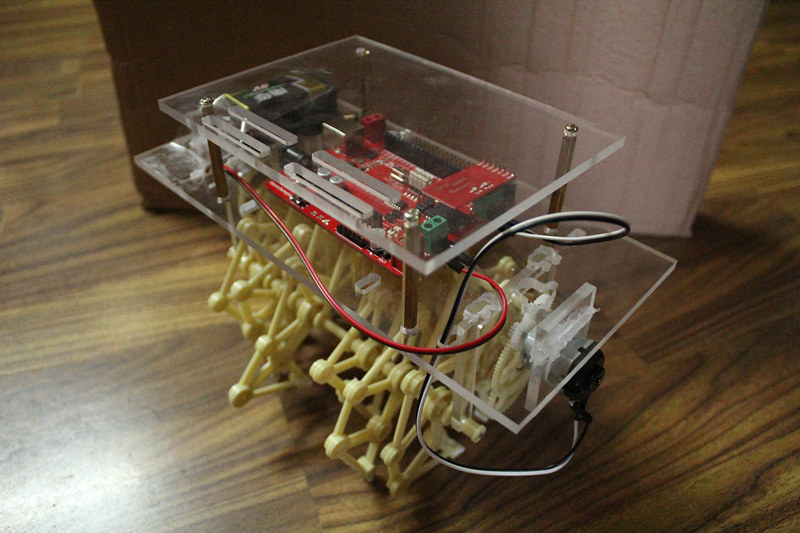

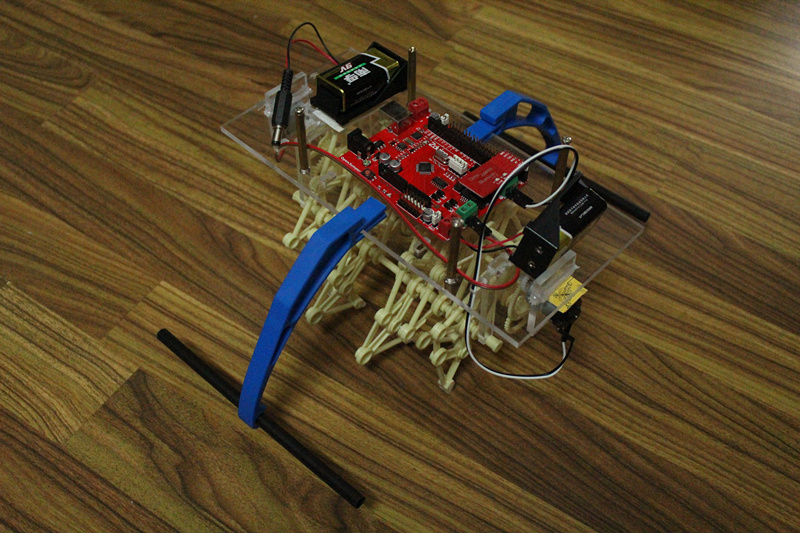

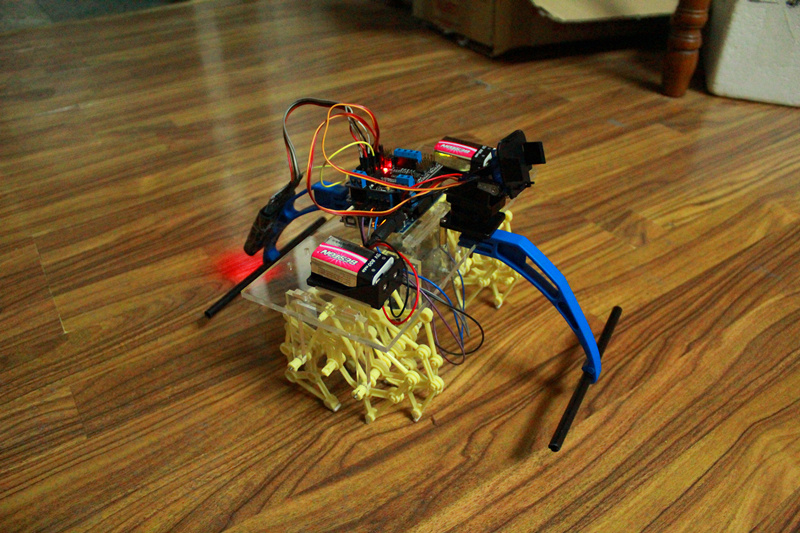

怪兽蓝牙版：——一个多足怪兽的进化历程
[align=left]一看见这只怪兽，我就被其独特的单自由度，由曲柄驱动的斯蒂芬森型六杆运动链（连个曲柄摇杆机构和一个平行四杆机构）的脚步设计所吸引住了。在机器人中，大多数的多足（尤其六足）都以蜘蛛等爬虫类为原型，采用舵机驱动。虽有其优势之处，但在承载能力，行进速度上，都有着巨大限制。那为什么不能在机器人上采用这种腿部结构呢。恰巧之前日本的《大人的科学》推出了严森的风能怪兽的玩具，所以我打算现在这上面先进行改进。[/align][align=left]初步采用的是基于蓝牙的手柄控制，方便控制~[/align]
[align=left]作品的原帖：https://mc.dfrobot.com.cn/thread-1016-1-1.html[/align][align=left]感兴趣的朋友多给点支持吧，Double-Demon以后还会更新更多的内容，希望是教程代码之类的细节。[/align][align=left]
[/align]
摘自[backcolor=rgb(251, 251, 251)]Jane[/backcolor]的《[应用教程] 简易PM2.5检测器》

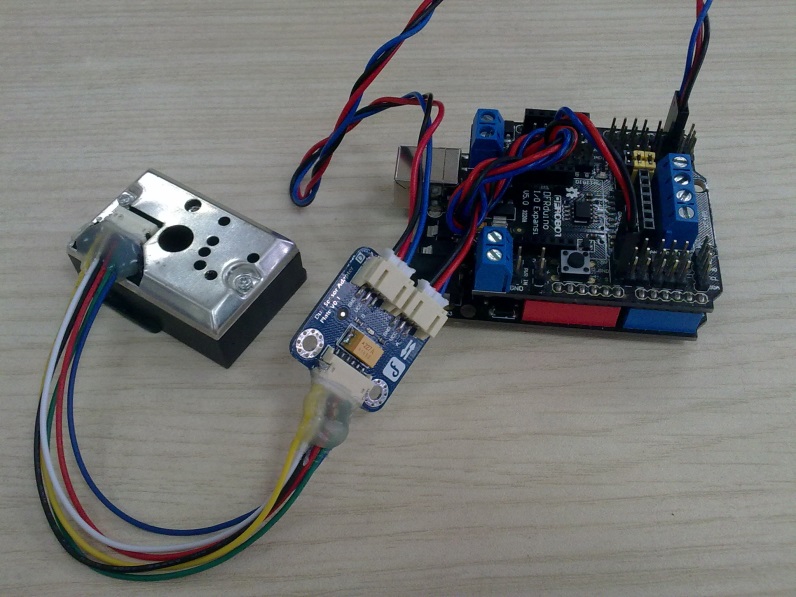

将Sharp粉尘传感器与Arduino主控器和扩展板连接，烧录一下代码就可以在PC的串口监视中看到粉尘密度（dustDensity[font=微软雅黑]）的读数。在城市备受雾霾摧残的朋友，可以自己DIY一个。传感器一般只要四五十元一个。[/font]
[font=微软雅黑]虽然大家都可以在手机和网上看到“空气质量”，但是用Arduino就可以控制很多其他设备啦。[/font]
[font=微软雅黑]比如室内空气质量差就用继电器打开“空气净化器”。或者加一个数码管实时显示空气质量。欢迎大家进入原帖评论，感兴趣的朋友多给些支持。。。[/font]
