本文介绍了如何使用Arduino Uno控制器、舵机和超声波传感器制作一个猜拳机器人。通过简单的电路连接和Mixly编程，实现了一个互动的猜拳游戏。这个项目适合零基础的新手和STEM教育场景，能够激发孩子对编程和硬件的兴趣。
|

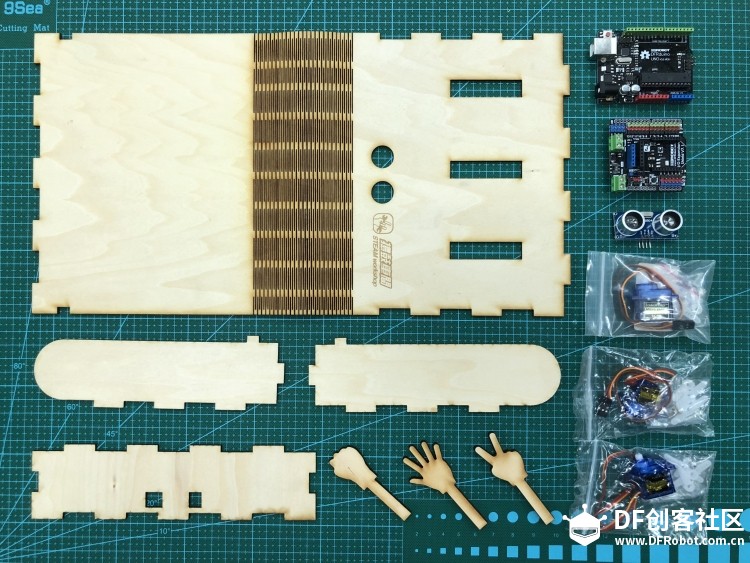

相信大家一定还记得 2017 年 AlphaGo 围棋机器人，人机大战，战胜了世界上顶尖的围棋高手，这个事件在人工智能发展历史上具有里程碑的意义，从此人工智能这个概念深入人心！ 作为一个创客，其实我觉得人工智能离我们并没有那么遥远，人工智能就在我们的身边。既然人工智能那么热，当然也要蹭一蹭热度了。那什么东西是我们耳熟能详，日常生活中经常接触到的事情呢？ 对了，就是 猜拳！猜拳！猜拳！ 看完教程你就会发现，原来很简单的设备、很简单的原理、很简单的技术，就可以做一个很好玩的设备~ 围棋界有段位排名，猜拳界我就不知道了，反正不服来战~ 演示视频    ## 准备工作 准备好如下材料：

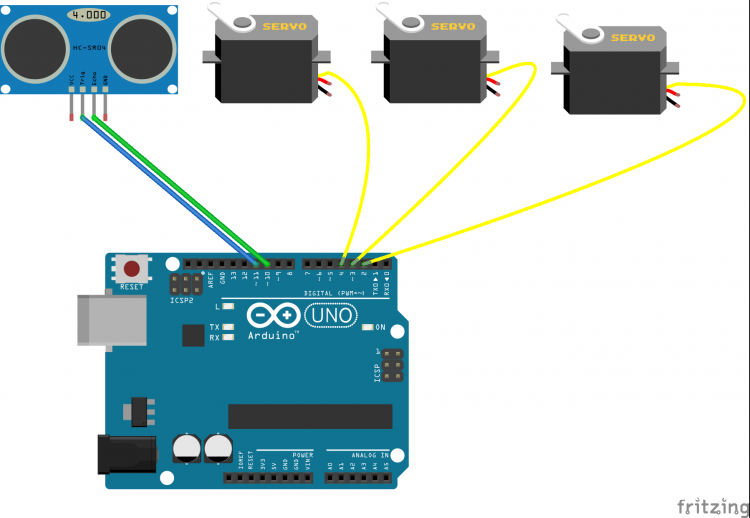

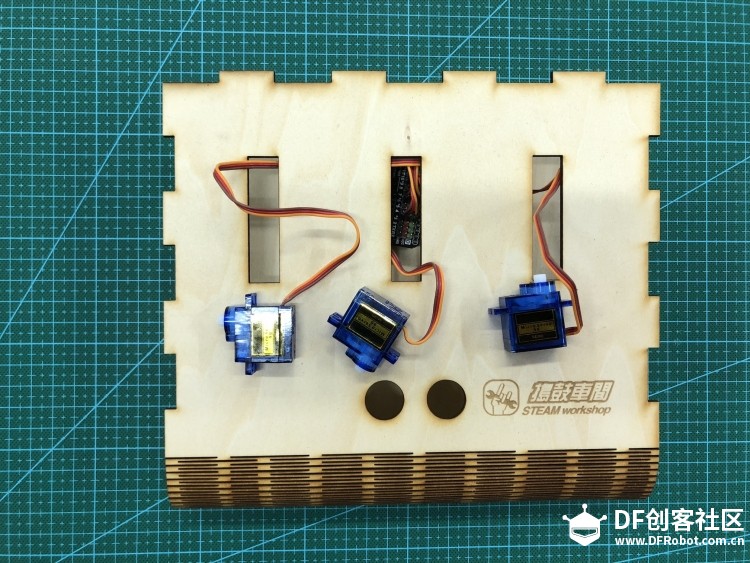

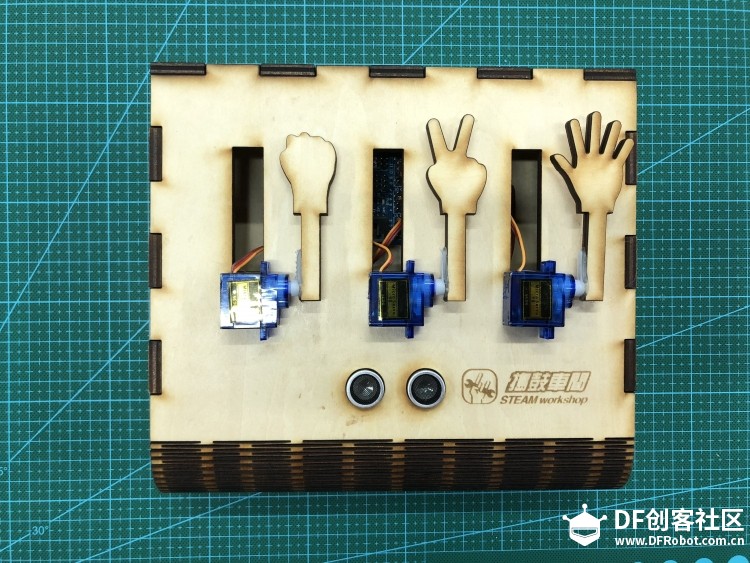

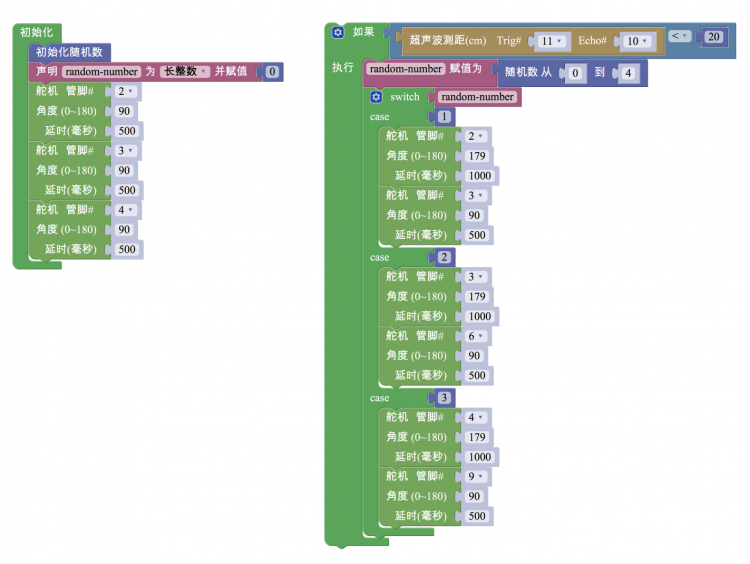

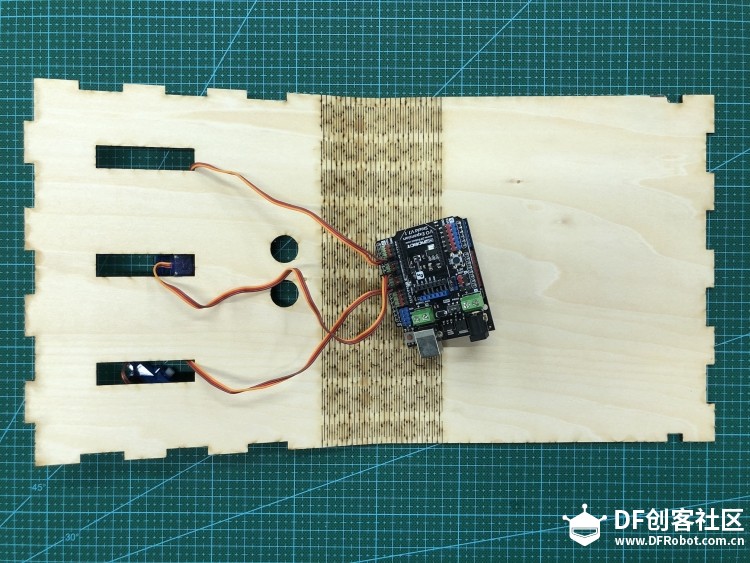

 ## 电路原理图 电路比较简单，将三个舵机分别连接到 Arduino 的 D2、D3、D4 接口，超声波传感器的 Trig 和 Echo 引脚分别连接到 Arduino 的 D11、D10 引脚。图中为了简化了 VCC 和 GND 的所有接线。  ## 制作过程 首先将3个舵机穿过盖板中间的孔，连接到Arduino传感器扩展板上。  三个舵机连接的位置分别为 D2、D3、D4 端口（照片中接线有误，请按照电路图连接），顺序随机。  在盖板上两个圆孔上安装上超声波传感器，并按照电路图接线。  然后用热熔胶将舵机固定到盖板上，并将石头、剪刀、布三个手势用热熔胶固定到舵机臂上。将猜拳机器人外壳组装好，就完成啦，是不是很简单。 这里需要注意的是，请将 3 个的初识位置设置为 90 度之后，再去固定舵机臂。   ## 程序 程序也比较简单，就直接用了 Mixly 写了。原理就是，只要超声波传感器检测到对方出拳与它的距离小于20cm，就随机出一个手势。  ## 后记 我们跟很多老师和朋友进行了交流，目前这个猜拳机器人已经衍生出了很多版本，下面给大家举几个例子，每个都各有特色。现在很流行格斗机器人大赛，说不定某一天就会有猜拳机器人大赛，期待那一天的到来！ 嘉兴沈利彬老师作品，壁挂版猜拳机器人： 舟山吕启刚老师学生作品，micro:bit 版猜拳机器人： 杭州胜利实验学校余国罡老师学生徐乐祺同学作品，纸盒版猜拳机器人： 台州章明干老师作品，灯光版猜拳机器人： # 往期作品： ## 创客技巧 - 创客项目缺少高颜值电路图？看这里就对了：https://mc.dfrobot.com.cn/thread-289862-1-1.html - 小白也能学会的激光切割创意盒子设计方法：https://mc.dfrobot.com.cn/thread-276550-1-1.html ## 桌面机器人 - 桌面萌宠 Pando，这个机器人靠卖萌为生好多年：https://mc.dfrobot.com.cn/thread-35162-1-1.html - 桌面萌宠 Pandy，谁说智能车不能卖萌：https://mc.dfrobot.com.cn/thread-36721-1-1.html - 吃货战车：谁说泡面只能用来填肚子：https://mc.dfrobot.com.cn/thread-34679-1-1.html - 纯野生黑科技，分分钟教你自制最skr的全向麦熊小车：https://mc.dfrobot.com.cn/thread-268968-1-1.html ## 智能家居 - Hey Siri, 打开 HAY 旋转灯：https://mc.dfrobot.com.cn/thread-26865-1-1.html - Hey Siri，请告诉我传感器数据：https://mc.dfrobot.com.cn/thread-28859-1-1.html ## 创意生活 - HAY，你好 ── DIY HAY旋转灯：https://mc.dfrobot.com.cn/thread-26212-1-1.html - DIY 你的专属酷炫照片投影灯：https://mc.dfrobot.com.cn/thread-26900-1-1.html - 好色灯：你们吸猫，我吸色：https://mc.dfrobot.com.cn/thread-34483-1-1.html - DIY 你的专属酷炫照片投影灯：https://mc.dfrobot.com.cn/thread-26900-1-1.html - 没有什么问题是猜拳不能解决的：https://mc.dfrobot.com.cn/thread-38060-1-1.html - 律动头饰皇冠：每个女孩心中都有一个公主梦：https://mc.dfrobot.com.cn/thread-267927-1-1.html ## 学生作品 - 陈朔：戒烟帽：https://mc.dfrobot.com.cn/thread-280204-1-1.html - 梁立昊：体感骑行安全帽：https://mc.dfrobot.com.cn/thread-280093-1-1.html ## HCRbot 机器人(SLAM) - HCRbot 系列 1──HCRbot 机器人简介：https://mc.dfrobot.com.cn/thread-26938-1-1.html - HCRbot 系列 2──HCRbot 硬件介绍与设置：https://mc.dfrobot.com.cn/thread-26939-1-1.html - HCRbot 系列 3──HCRbot 上位机 PC 端软件设置：https://mc.dfrobot.com.cn/thread-26975-1-1.html - HCRbot 系列 4──HCRbot下位机设置（树莓派版）：https://mc.dfrobot.com.cn/thread-27020-1-1.html - HCRbot 系列 5──HCRbot下位机设置（Odroid XU4版）：https://mc.dfrobot.com.cn/thread-27161-1-1.html - HCRbot 系列 6──HCRbot 底层驱动 OpenCR 设置：https://mc.dfrobot.com.cn/thread-27296-1-1.html - HCRbot 系列 7──启动 HCRbot 机器人：https://mc.dfrobot.com.cn/thread-28248-1-1.html - HCRbot 系列 8──远程控制 HCRbot 机器人：https://mc.dfrobot.com.cn/thread-29354-1-1.html - HCRbot 系列 9──控制 HCRbot 机器人绘制平面地图（SLAM）：https://mc.dfrobot.com.cn/thread-29936-1-1.html ## 其他 -让掌控板像 Mixly 串口监视器一样绘图：https://mc.dfrobot.com.cn/thread-288929-1-1.html |
-
-
-
1.79 KB, 下载次数: 10441
程序
-
-
60.43 KB, 下载次数: 10430
激光切割文件，coreldraw打开
现求教 你的扩展板是和UNO压在一起的不？如果不是，扩展板如何供电？如果是的话 11 和10 的腿是否就用扩展，问题应该出在超声传感器上面？ VVC GND是随意接不？
