盲人伴侣是一款基于DFRduino UNO R3开发板的辅助设备，主要功能包括障碍检测、报警求助、报时等。通过超声波传感器检测障碍物距离，并通过震动传感器提醒盲人。此外，还具备报警求助功能，当盲人需要帮助或摔倒时，眼镜上的LED灯环会亮红色并闪烁，同时语音模块发出“请求帮助”的语音。该设备还支持报时功能，方便盲人了解当前时间。
 一、创作灵感 盲人由于眼睛看不见，导盲杖成了盲人这个群体使用最为普遍的一种工具，但它的功能十分有限，远远满足不了盲人的出行需求，为了更好得帮助盲人出行，于是就制作了这个“盲人伴侣”。 二、设计思路及功能 这个作品主要采用Arduino开发板、超声波传感器、震动传感器、语音合成模块等制作而成。它主要有以下功能： 1、障碍检测功能。眼镜上的超声波传感器可以检测盲人周边障碍物的距离，当距离过近时通过眼镜上的震动传感器来提醒盲人。 2、报警求助功能。当盲人遇到需要别人帮助时，可以按一下报警求助按键，语音模块就会发出“请求帮助”的语音，而且眼镜上的两个LED灯环就会亮红色并不停地闪烁，以引起路人的注意。如果盲人摔倒了，也会自动报警。 3、报时功能。由于盲人看不见，不能知道当前的时间，那么可以按一下“报时”按键，语音模块就会播报当前的时间、日期。 4、发送位置功能。如果盲人迷路了，或要告诉家人自己所在的位置，可以按一下“位置”按键，语音模块就会播放“已发送位置”的提示语音，并发送当前的位置到物联网平台，家人可以在电脑或手机上查看。（但由于通信模块的原因，这个功能还没有实现） 5、灯光功能。眼镜上安装有两个LED灯环，我们可能通过按“开灯”按键打开LED灯，再按一下“开灯”按键可以关闭LED灯，按“灯效”按键可以切换不同的灯光效果，这样可以提醒路人，还可以使眼镜更加的酷炫。

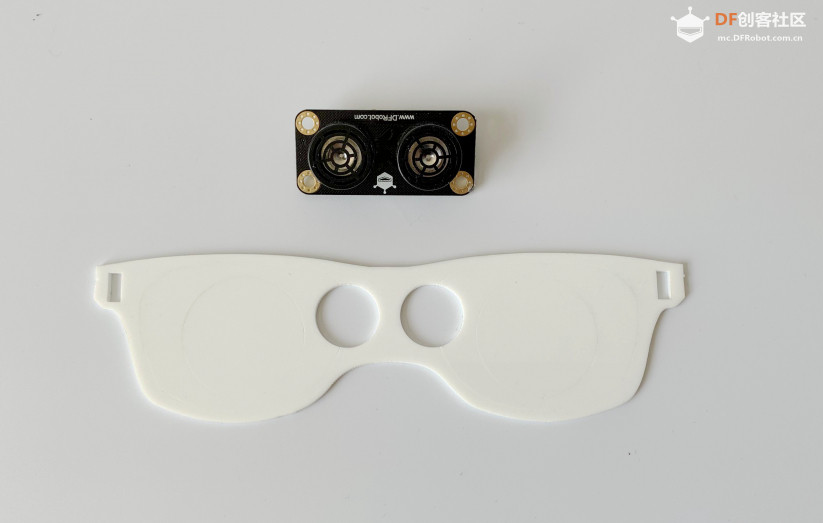

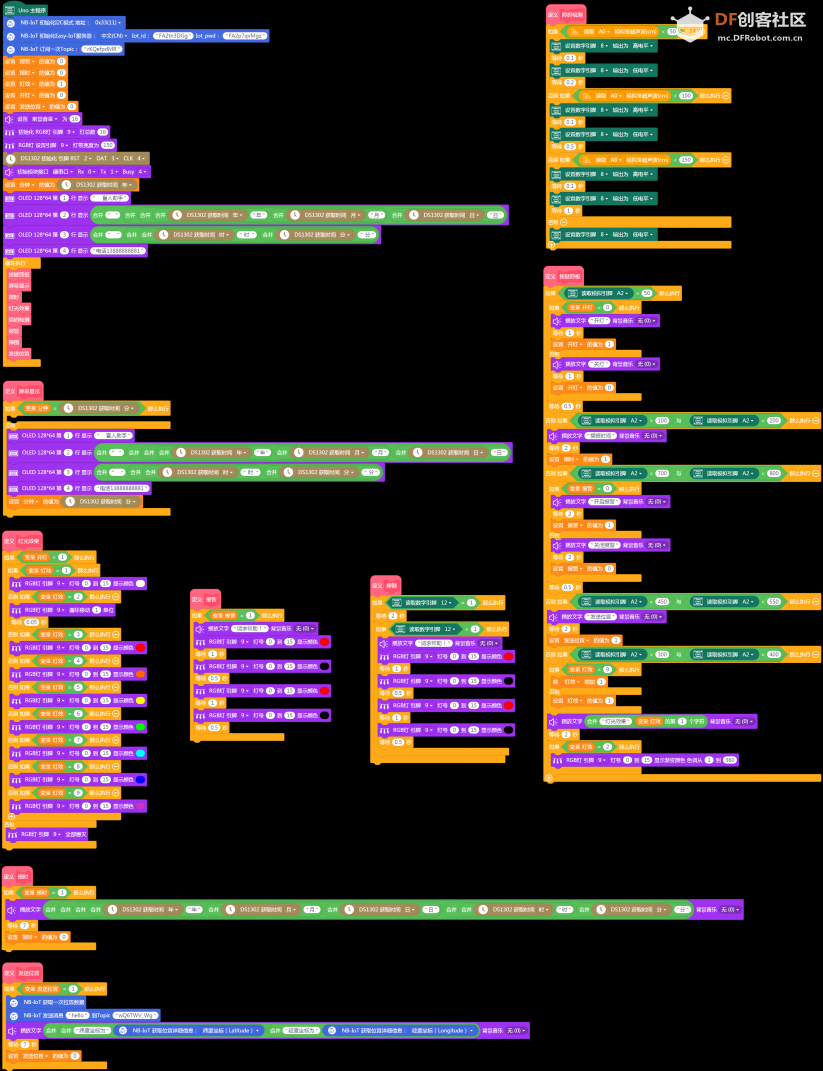

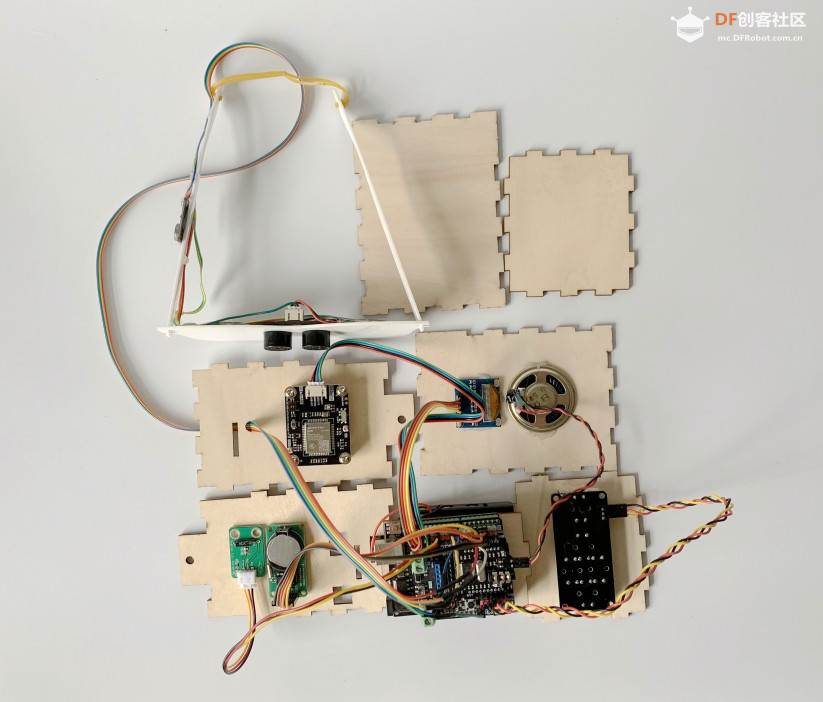

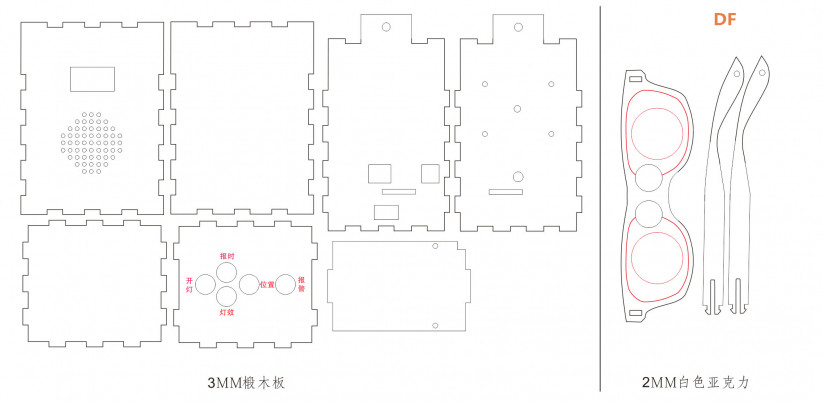

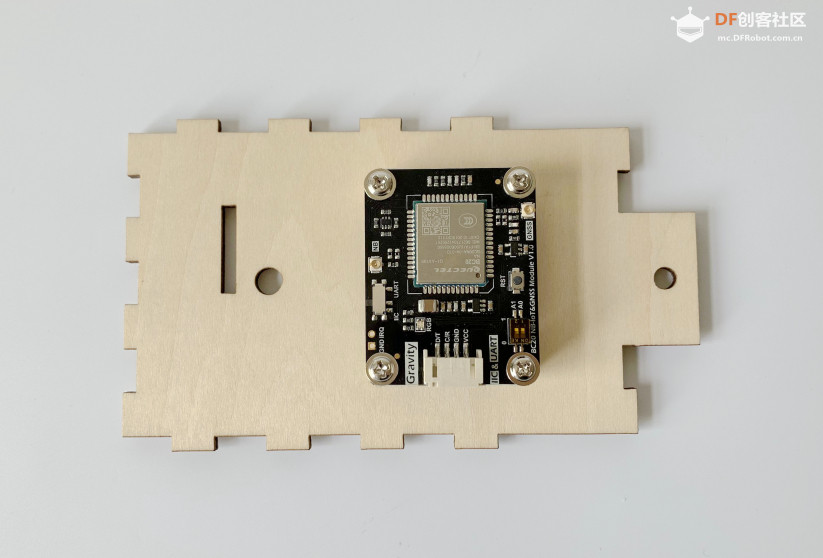

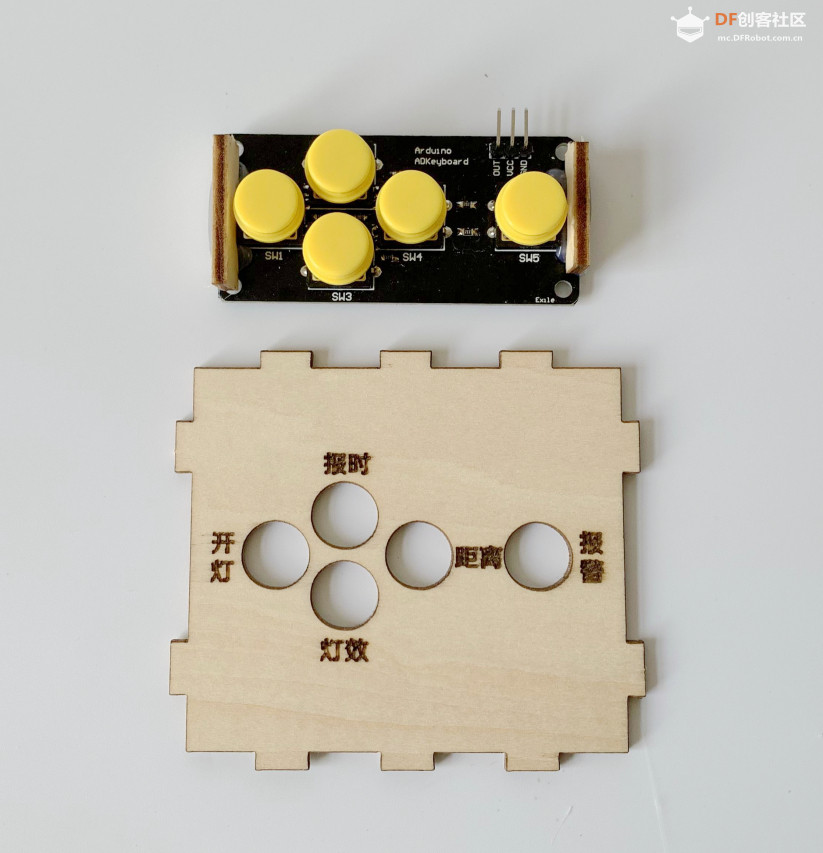

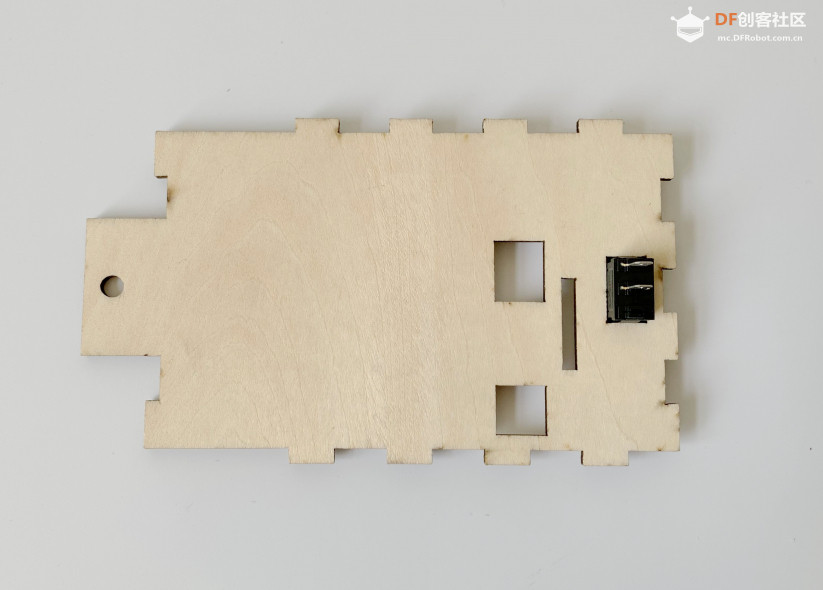

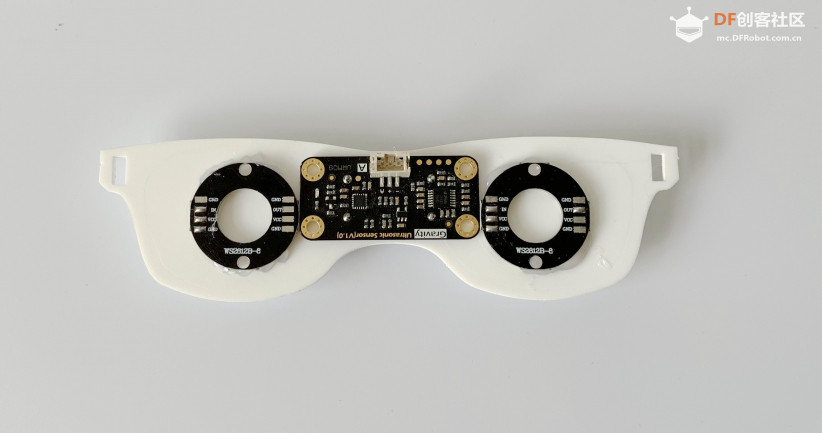

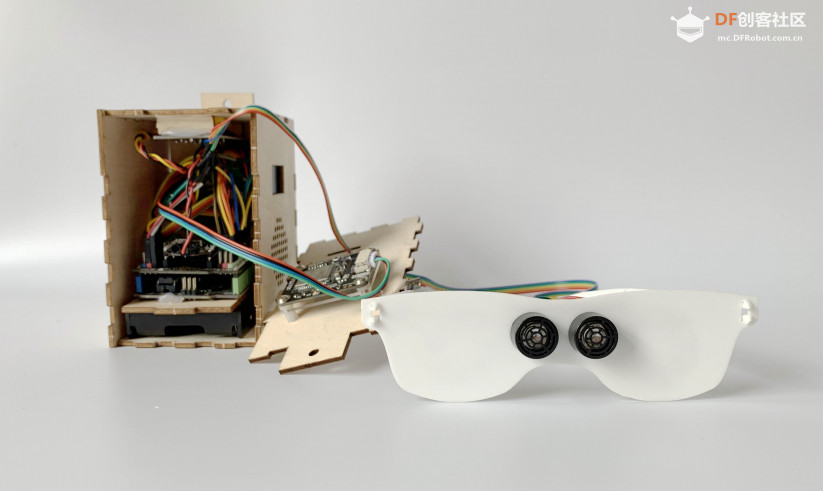

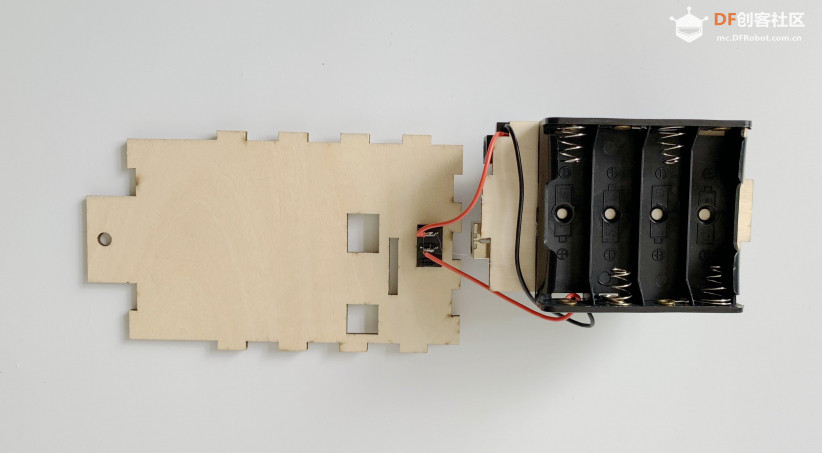

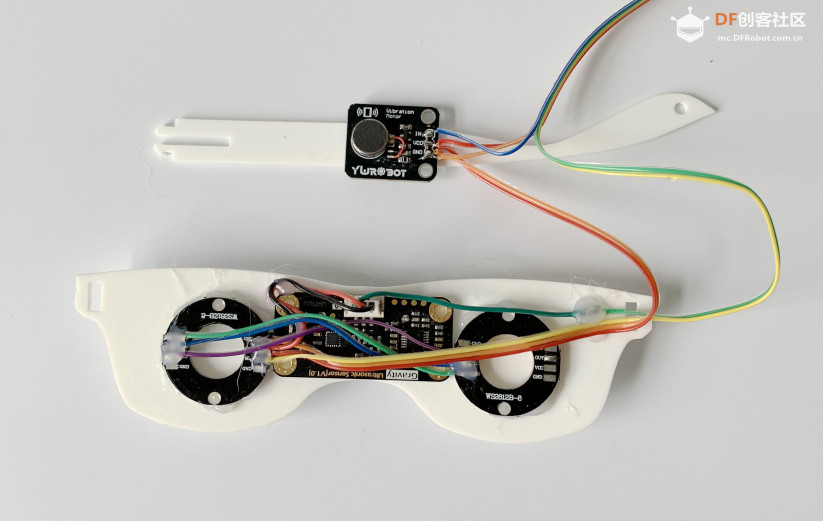

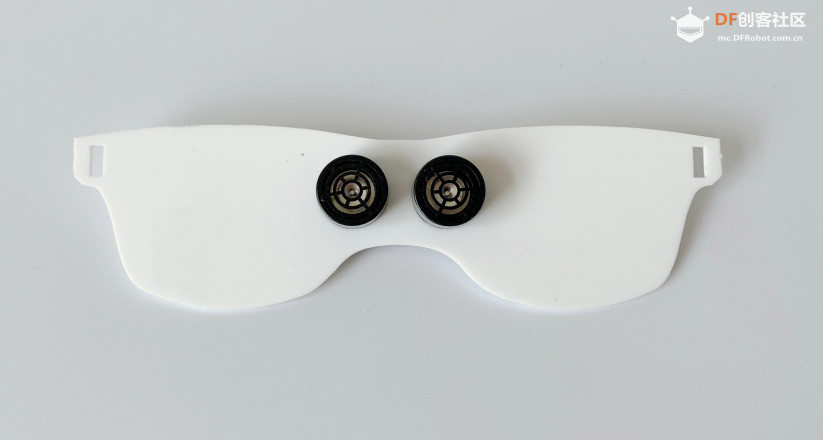

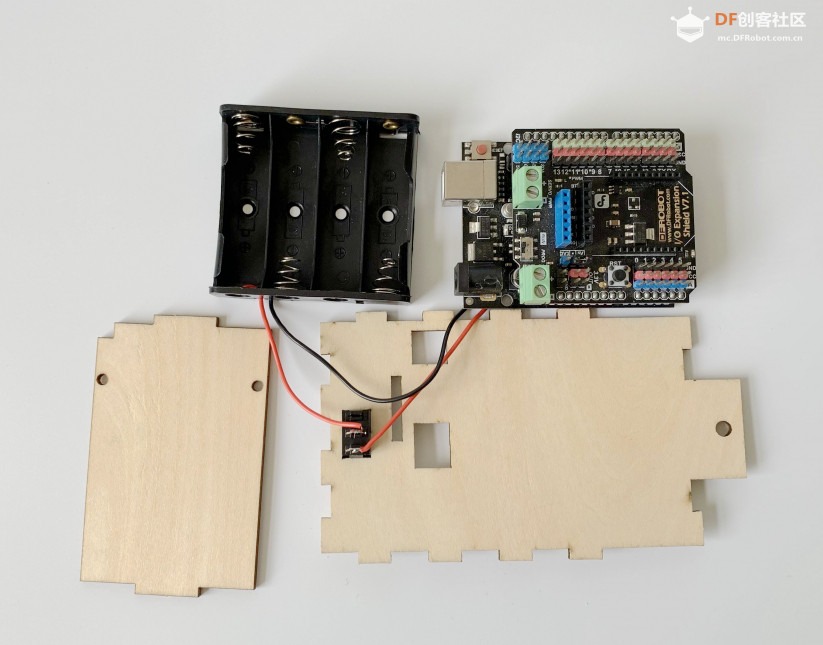

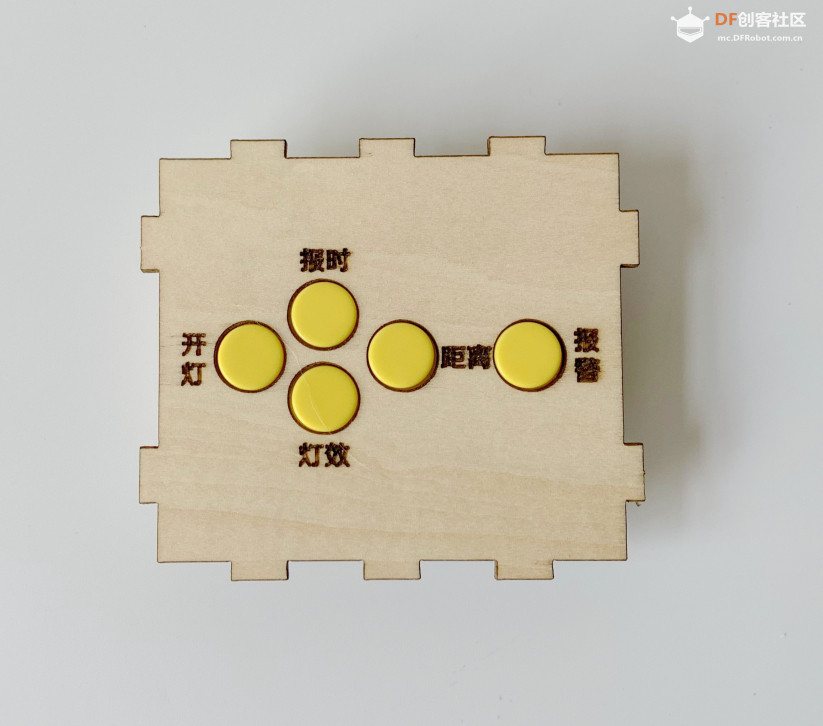

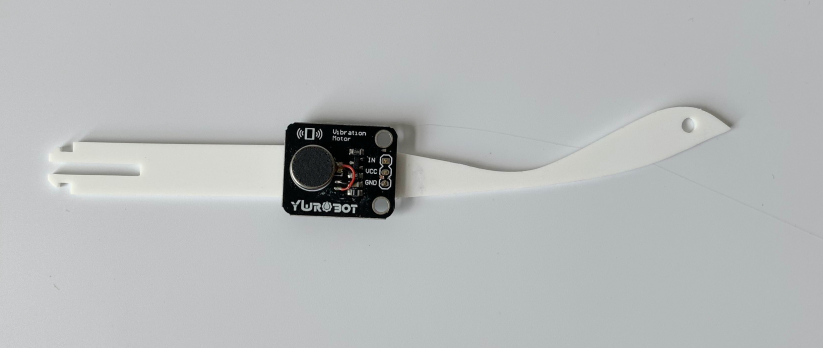

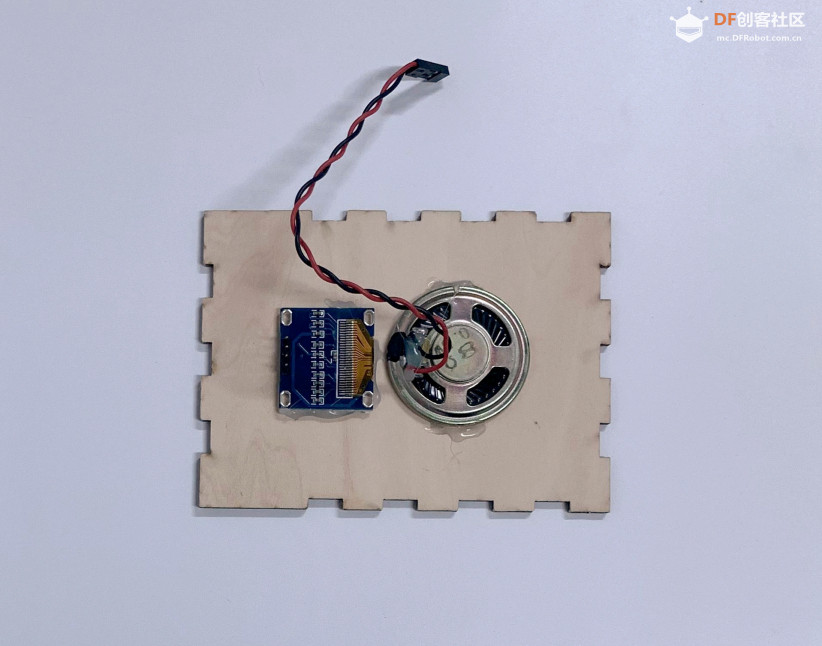

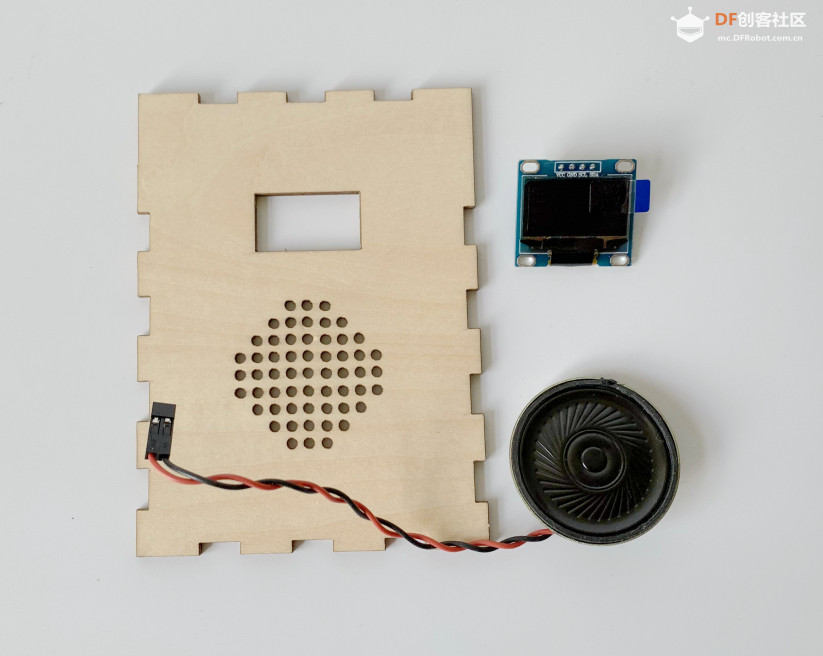

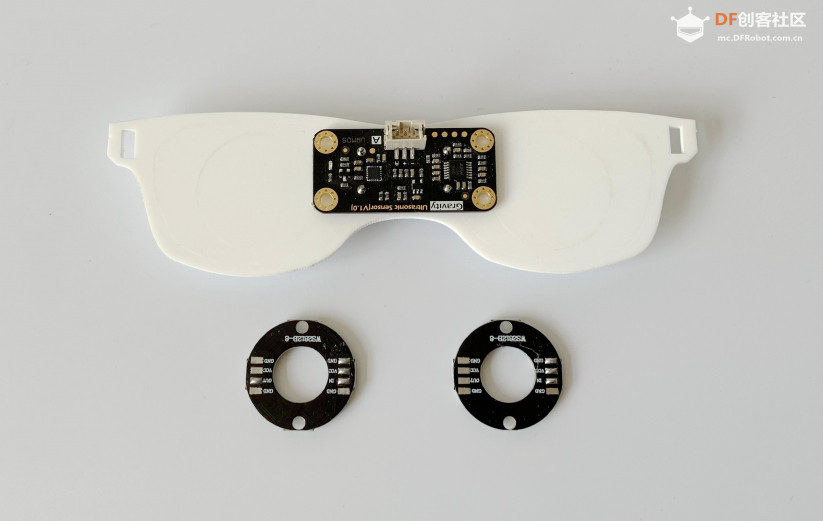

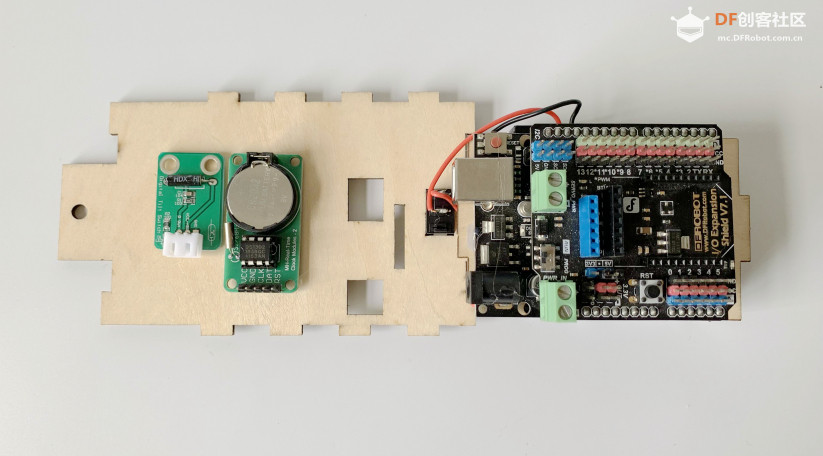

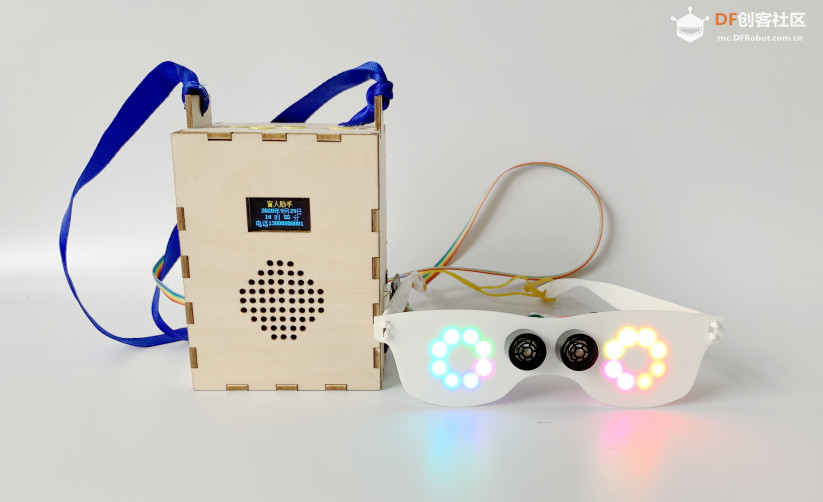

四、制作过程： 1、设计结构件图纸，并用激光切割机切割出来。  2、把超声波传感器安装在眼镜面板上，并用热熔胶固定好。   3、把两个LED灯环用热熔胶分别固定在眼镜面板上。   4、把震动模块固定在其中一支眼镜架上。  5、焊接好超声波传感器、LED灯环及震动传感器的电线，这里采用焊接的形式是为了减少占用的空间，使佩戴更加舒适。再把两个眼镜脚安装上。   6、把开关安装在侧面板上。  7、把主控板、电池盒和开关用导线连接好并把它们固定在木板上。   8、把OLED显示屏和喇叭固定在前面板上。   9、把按键模块固定在顶面板上。   10、把I2C &UART BC20 NB-IoT模块固定在相应的侧面板上。  11、把时钟模块和倾斜传感器固定在安装有开关的侧面板上。  12、把各个传感器模块与主控板进行连接。   13、把所有面板组装起来，这样盲人伴侣的结构安装部分就完成了。   14、编写相应的程序。编写软件是Mind+，程序截图如下：  15、最终效果图如下：  五、拓展 由于顶部面板上的按键比较多，要经过一定的训练才能记住各按键的功能，我们也可以添加上语音识别模块，并编写相应的程序，利用语音控制各功能的运行，比如想知道当前的时间，可以直接说出“时间”关键词，盲人伴侣就会播报当前的时间。 | ||||||||||||||||||||||||||||||||||||||||||
