FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕

找了一块ST7789屏幕，分辨率为320X172。尝试用C5来驱动这块屏幕。

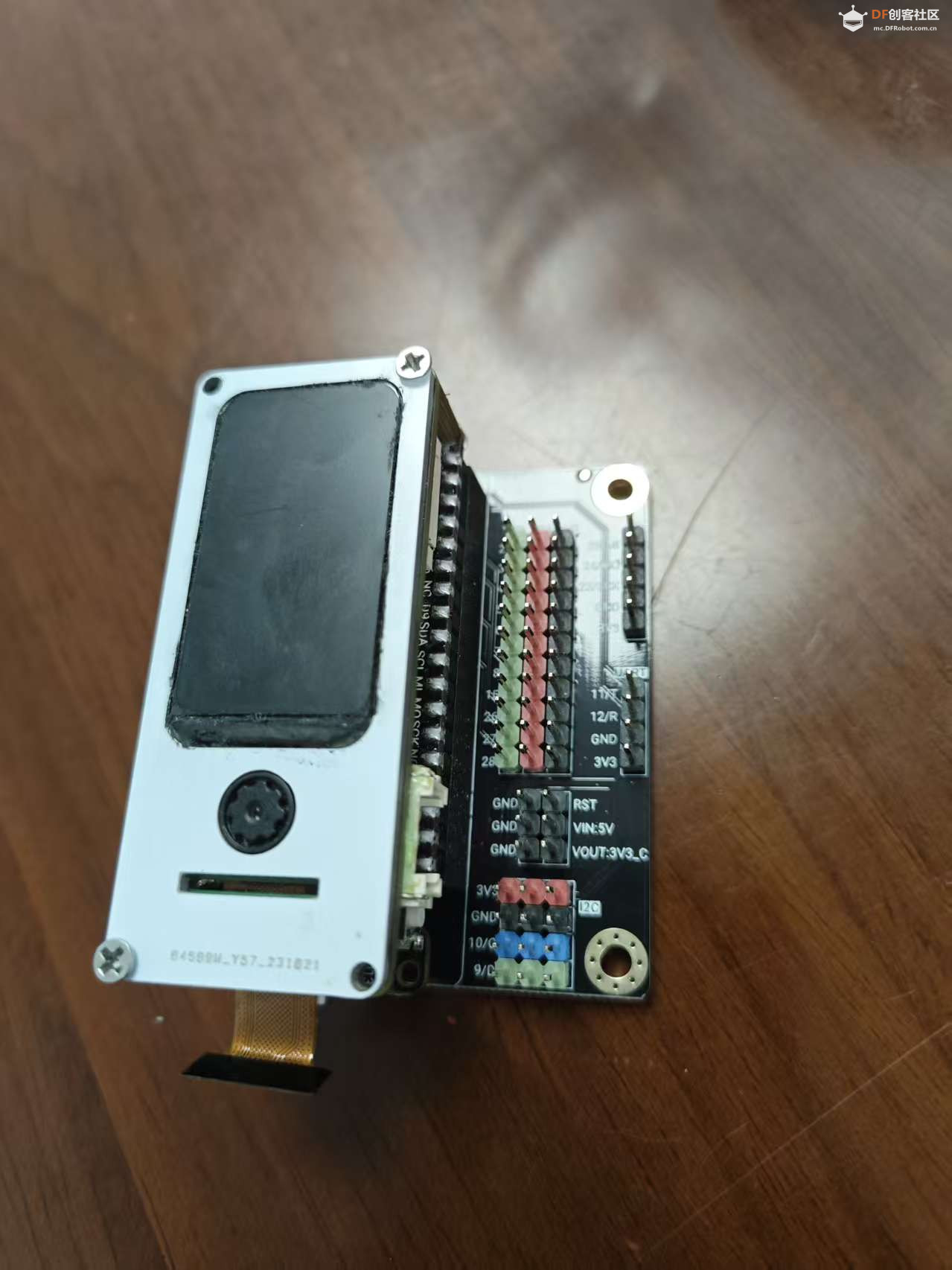

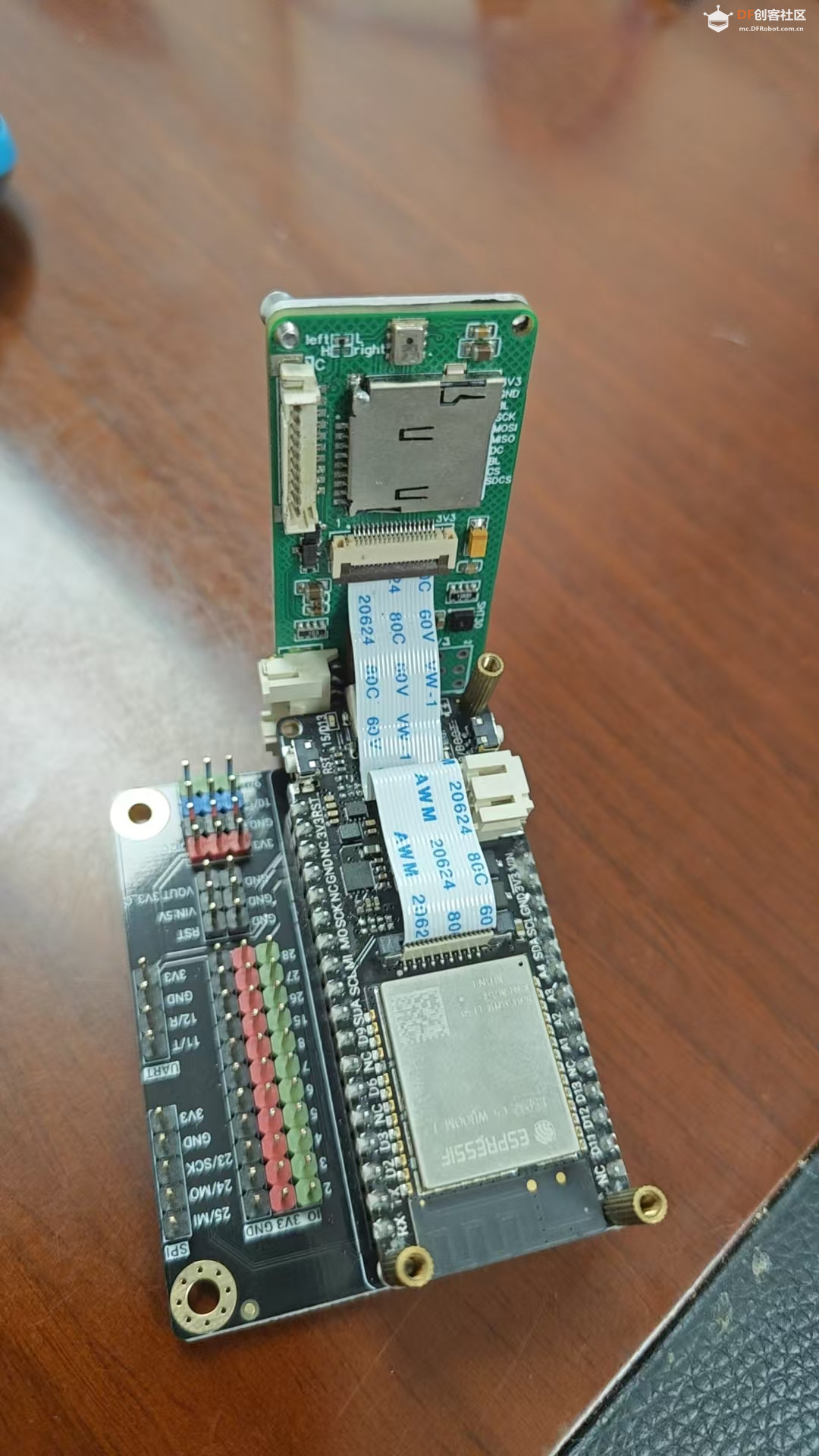

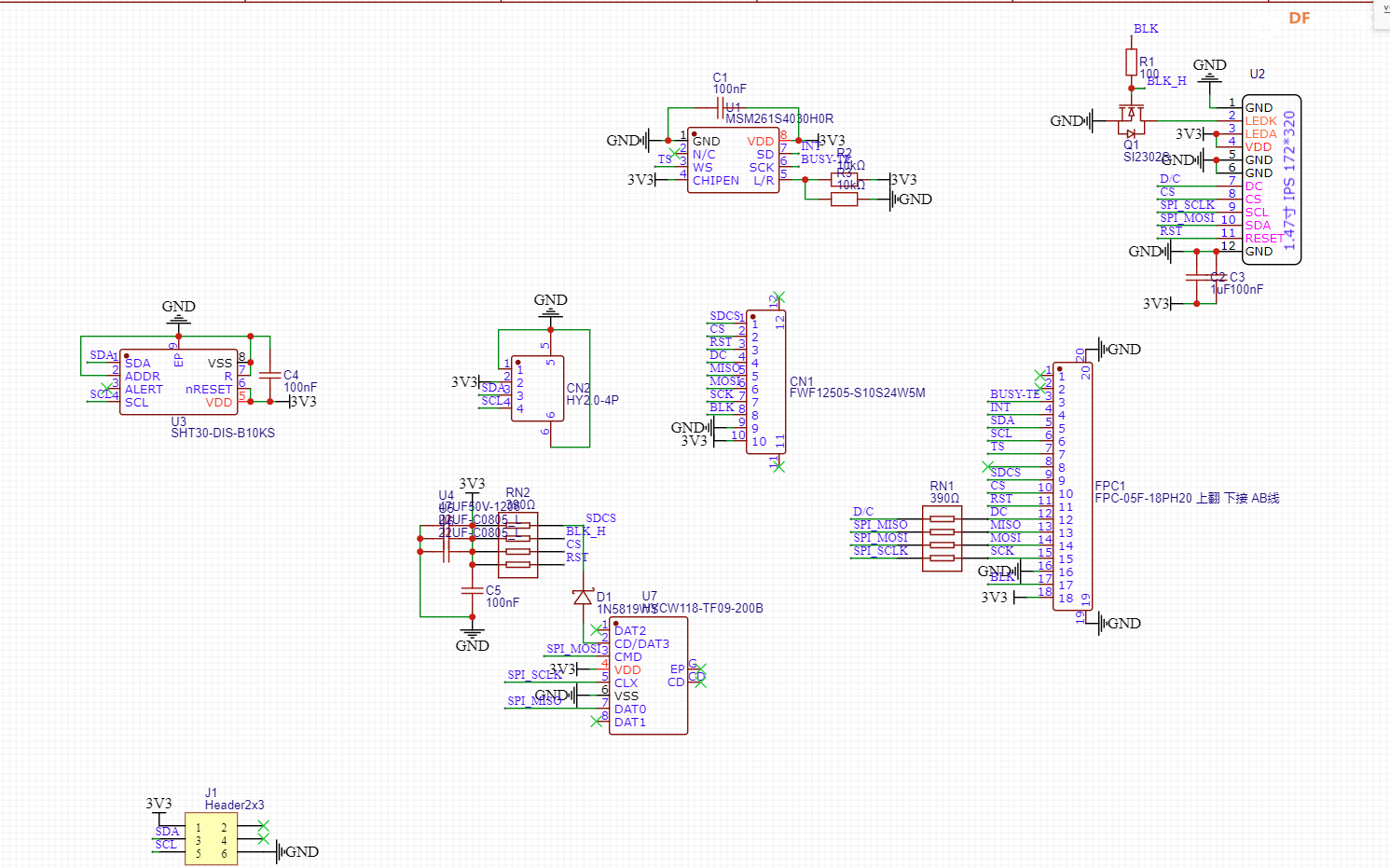

这是以前画的板子，屏幕贴在扩展板子上。 这个扩展板是适合FireBeetle板子尺寸的。屏幕使用fpc软排线连接到FireBeetle 2 ESP32-C5开发板的GDI接口上。屏幕使用SPI总线驱动。

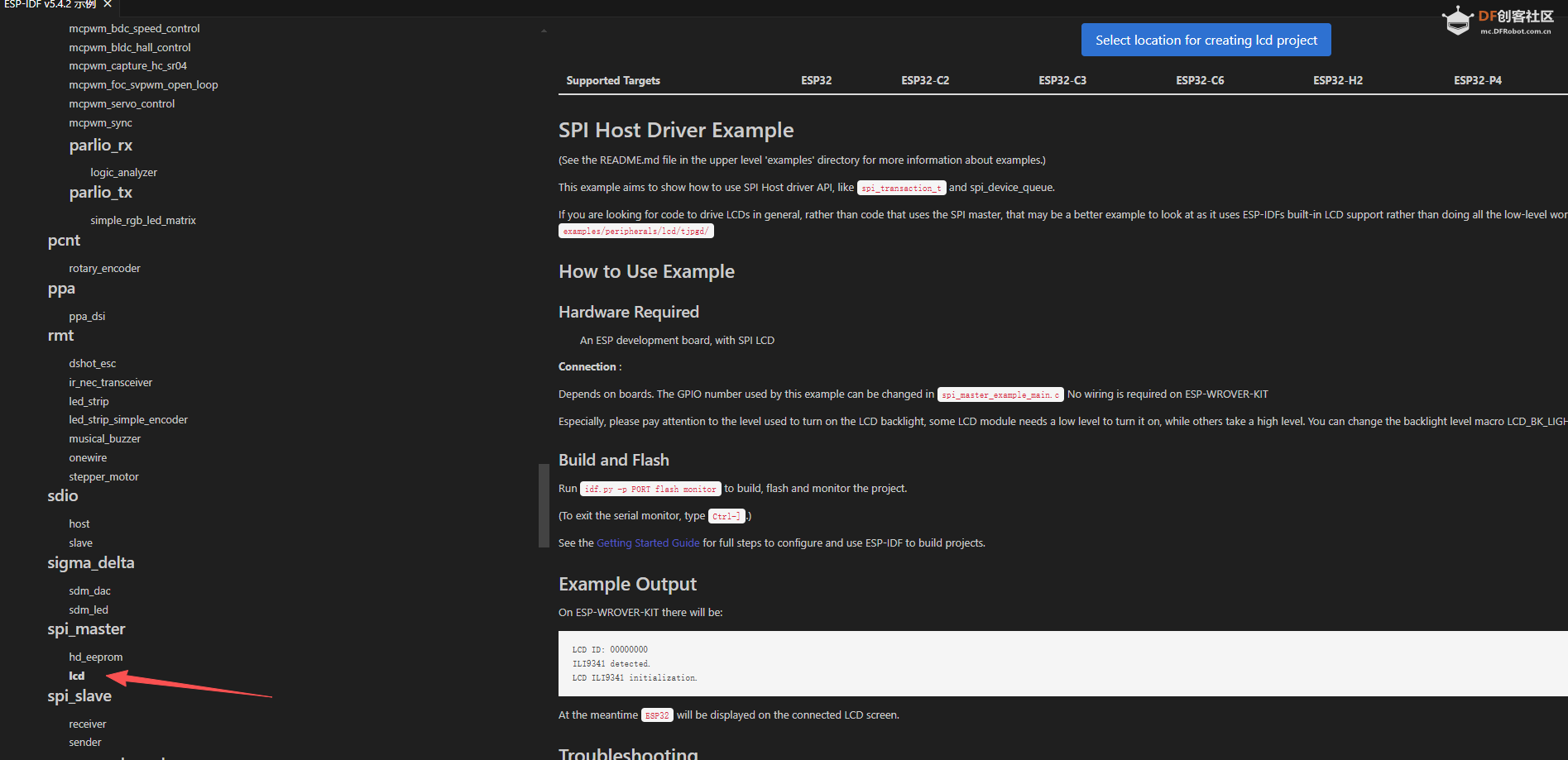

第一步：选择ESP-IDF例程中的SPI_MASTER下的LCD例程，来建立工程。

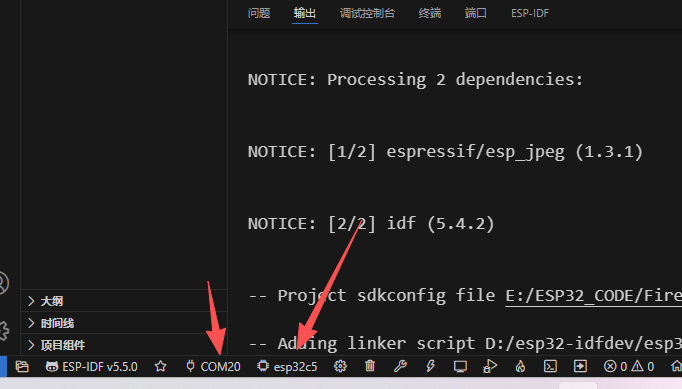

选择芯片为esp32c5，选择好端口号，我这里使用的是esp-idf5.5

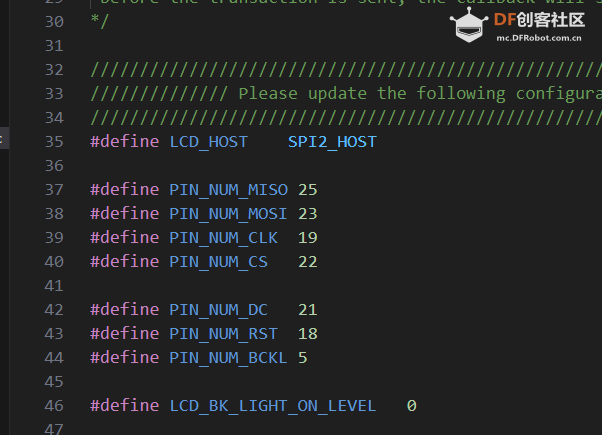

第二步：修改屏幕连接esp32c5的管脚。这里连接屏幕使用的是SPI2。MISO管脚不需要使用；背光使用高电平点亮。

#define LCD_HOST    SPI2_HOST

#define PIN_NUM_MISO -1
#define PIN_NUM_MOSI 24
#define PIN_NUM_CLK  23
#define PIN_NUM_CS   27

#define PIN_NUM_DC   8
#define PIN_NUM_RST  26
#define PIN_NUM_BCKL 15

#define LCD_BK_LIGHT_ON_LEVEL   1
复制代码

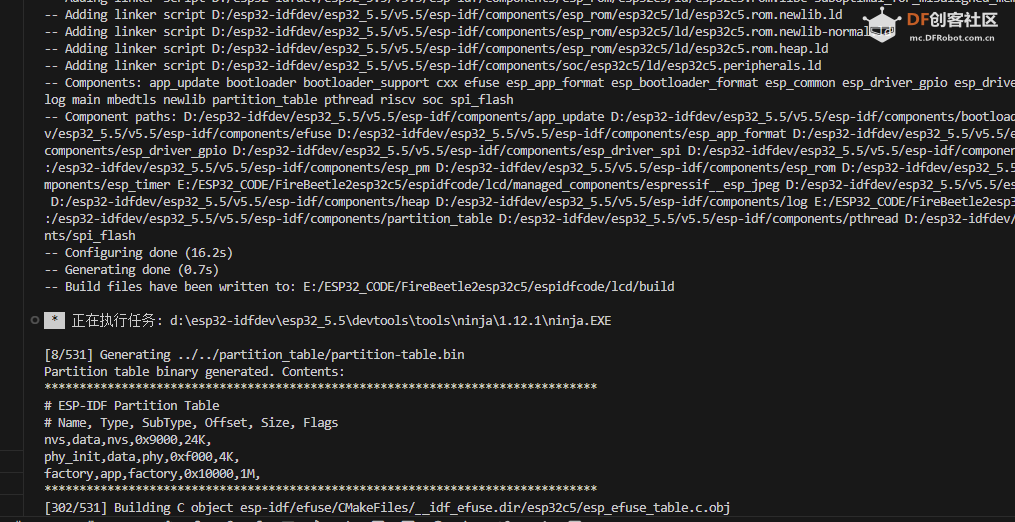

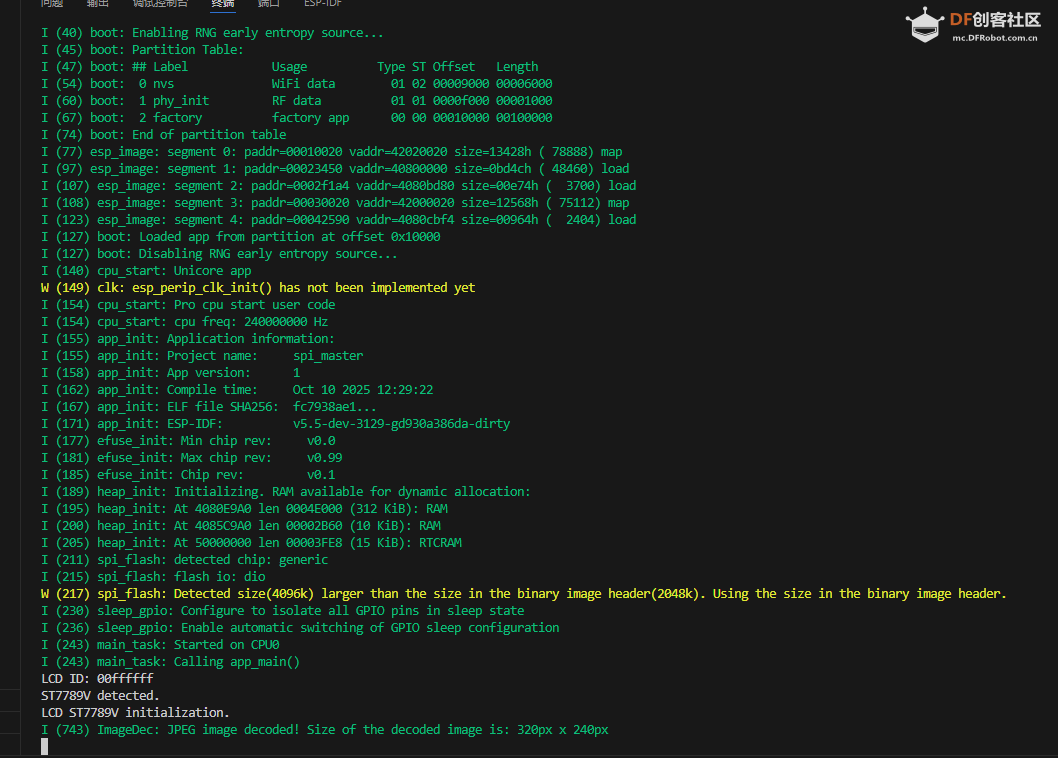

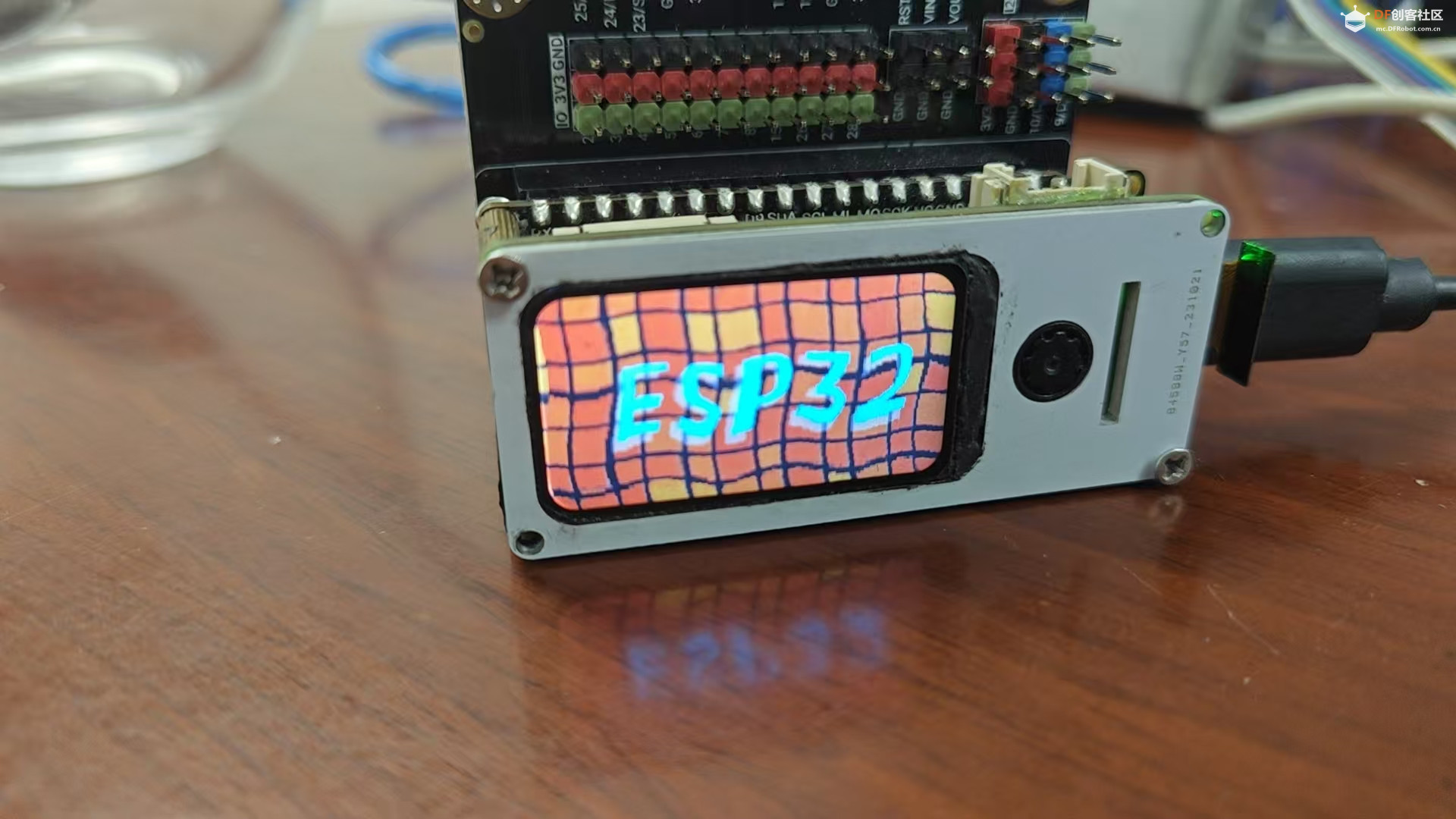

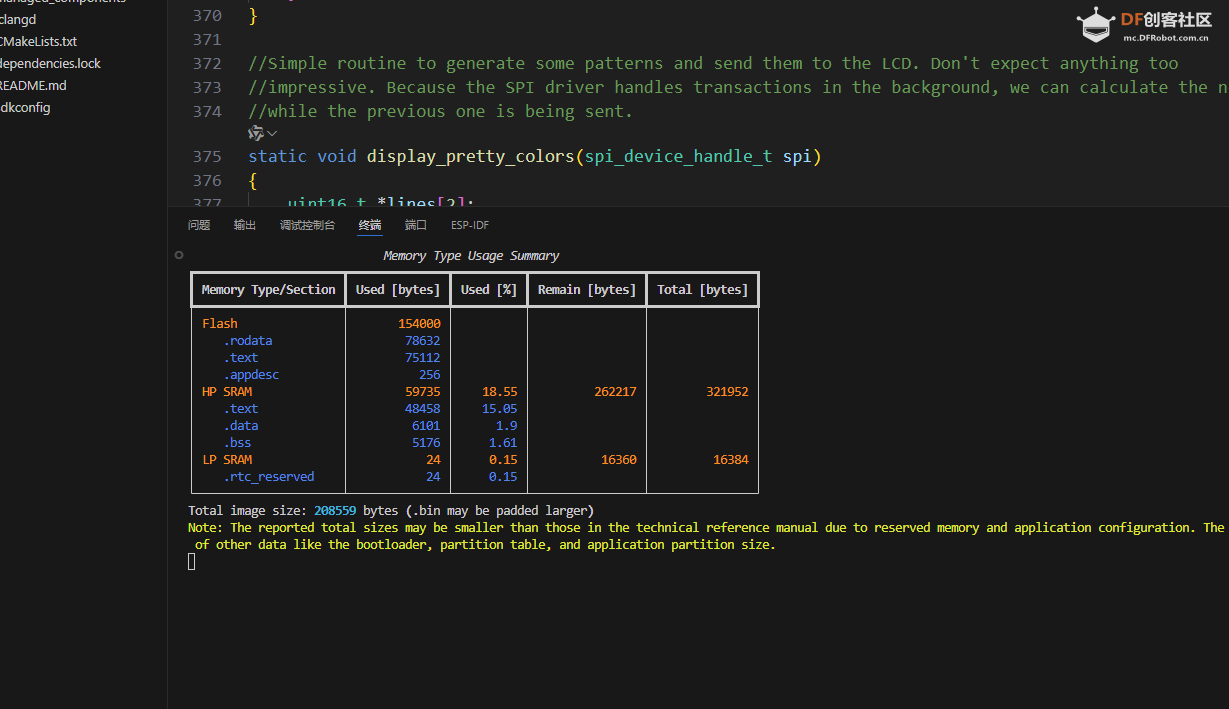

第三步：编译、烧录。成功驱动屏幕显示出图片。
