FireBeetle 2 ESP32 P4套装开箱和移植个SSD1306库

开箱

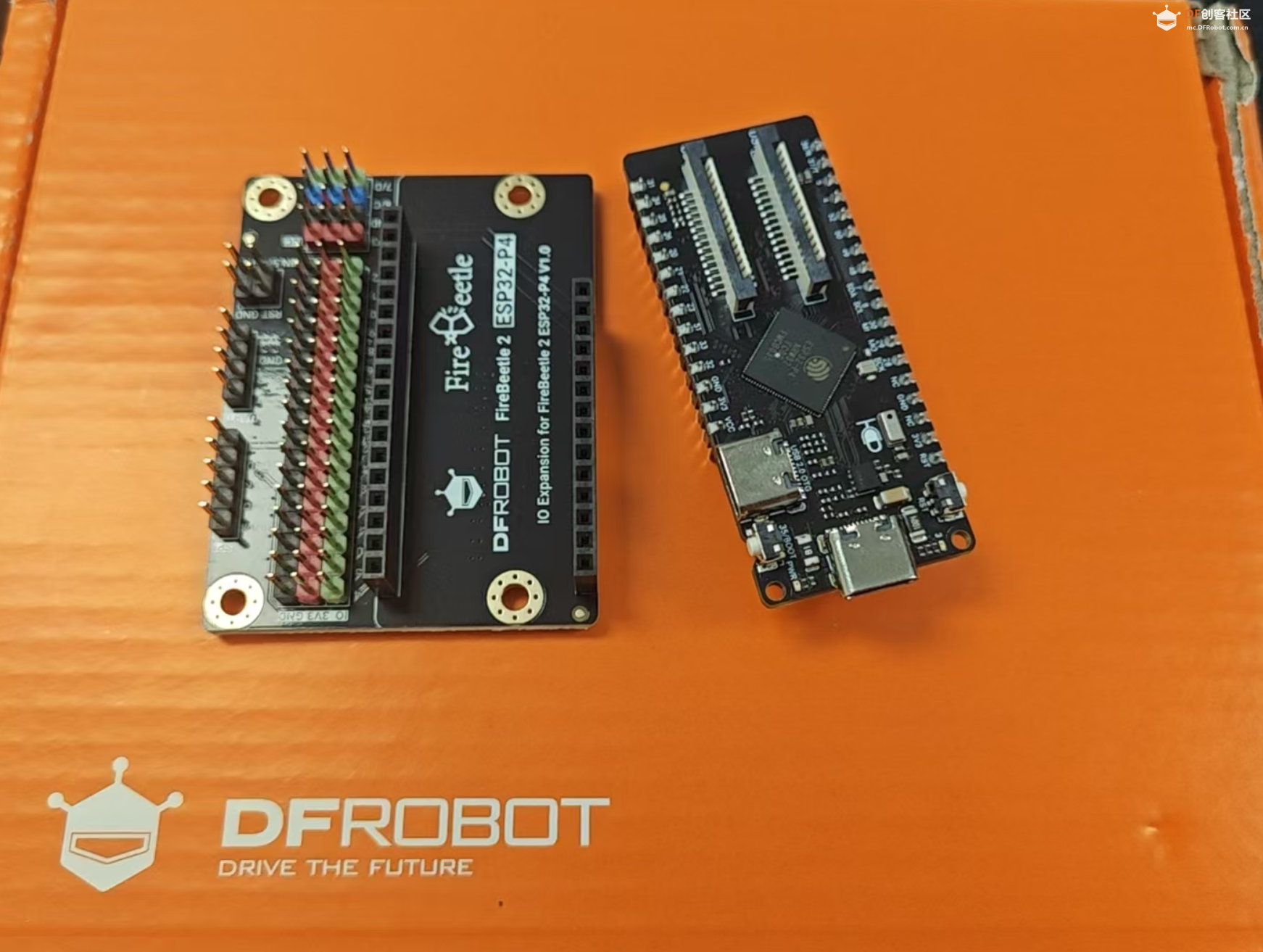

运气爆棚，抢到一块FireBeetle 2 ESP32 P4开发板。超给力的快递，次日就收到啦！DFROBOT超高辨识度的橙色盒子。一块FireBeetle 2 ESP32 P4加一个扩展板。

移植esp-idf-ssd1306到这块开发板上
最近有点亮OLED屏幕，发现一个很漂亮的开源驱动包：https://gitcode.com/gh_mirrors/es/esp-idf-ssd1306 里边有很多针对SSD1306主控的OLED屏幕的界面，做的很漂亮。于是就尝试移到FireBeetle 2 ESP32 P4开发板上。

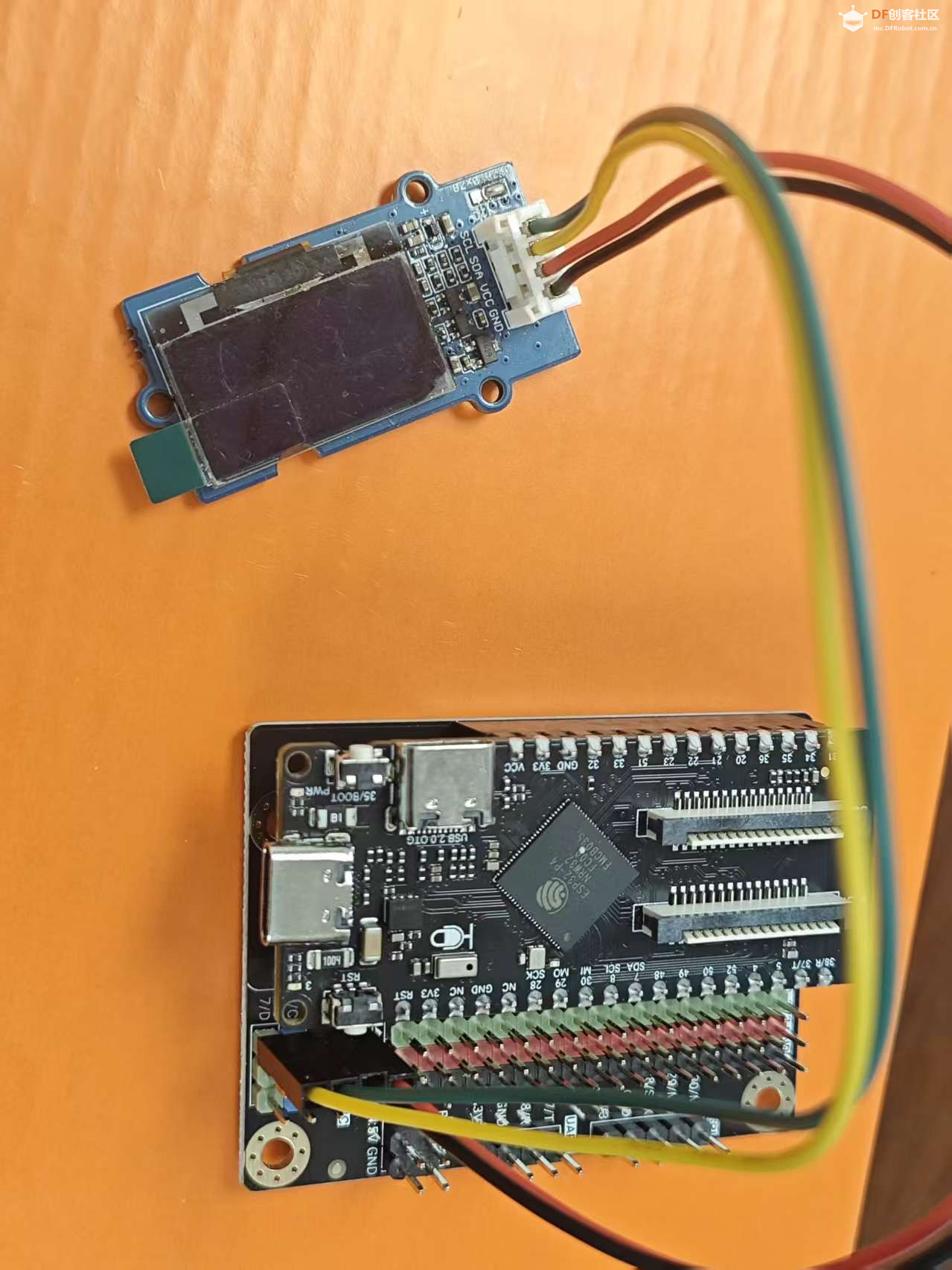

• 硬件准备：手头有块OLED屏幕，主控为SSD1306，使用杜邦线与FireBeetle 2 ESP32 P4开发板连接，电源使用3.3V，SCL接8脚，SDA接9脚。


• 软件环境。使用Vscode+ESP-IDF5.5。使用乐鑫提供的例程做为基础来进行修改。
• 软件移植。

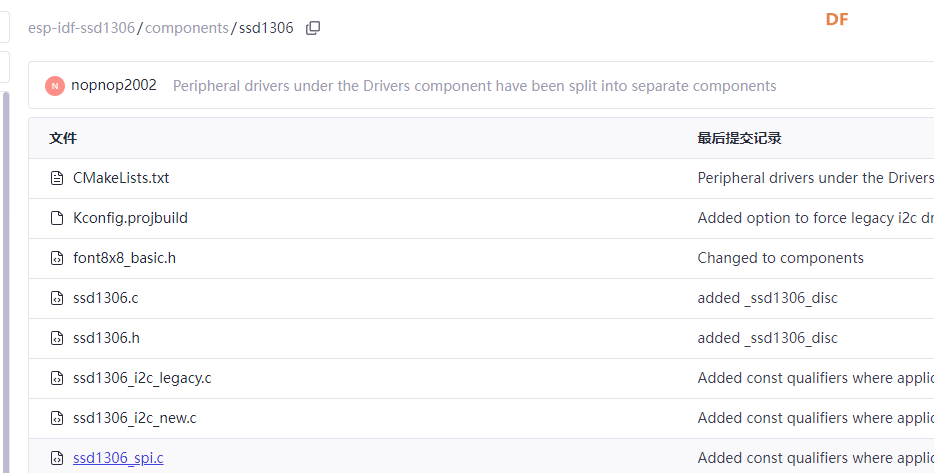

  首先将开源项目中的组件文件夹放到本项目中来。

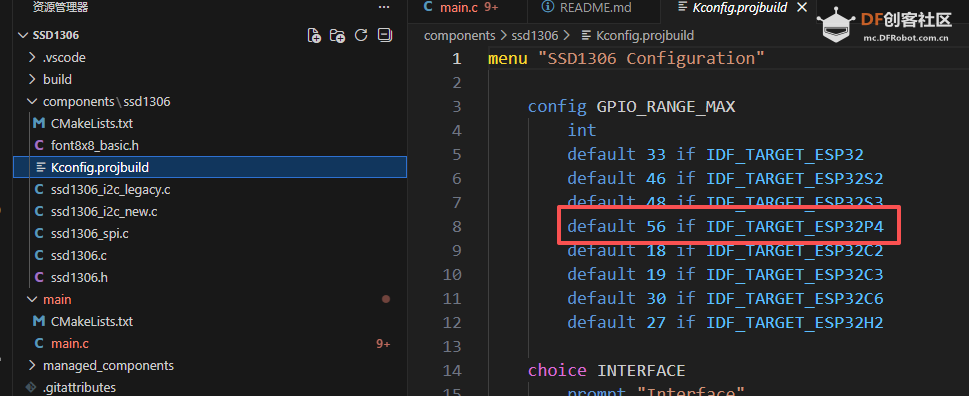

• 修改文件“components/ssd1306/Kconfig.projbuild”。因为这个开源文件并没有支持ESP32P4这个芯片，所以需要修改配置，强行让它支持起本开发板。在配置文件中添加“default 56 if IDF_TARGET_ESP32P4”表明ESP32P4这块开发板有更多的GPIO支持。

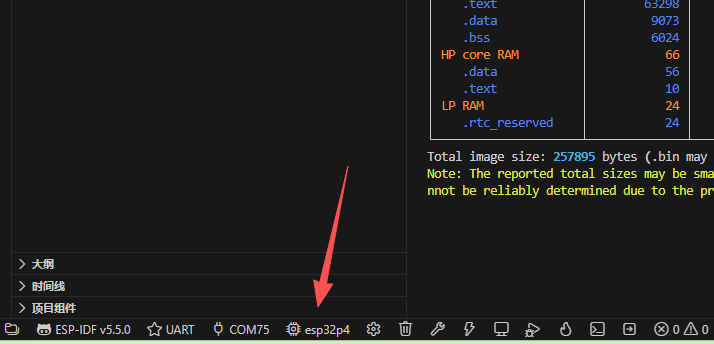

• 修改完配置文件后，就可以在Vscode下修改芯片选项，将芯片改为ESP32P4。

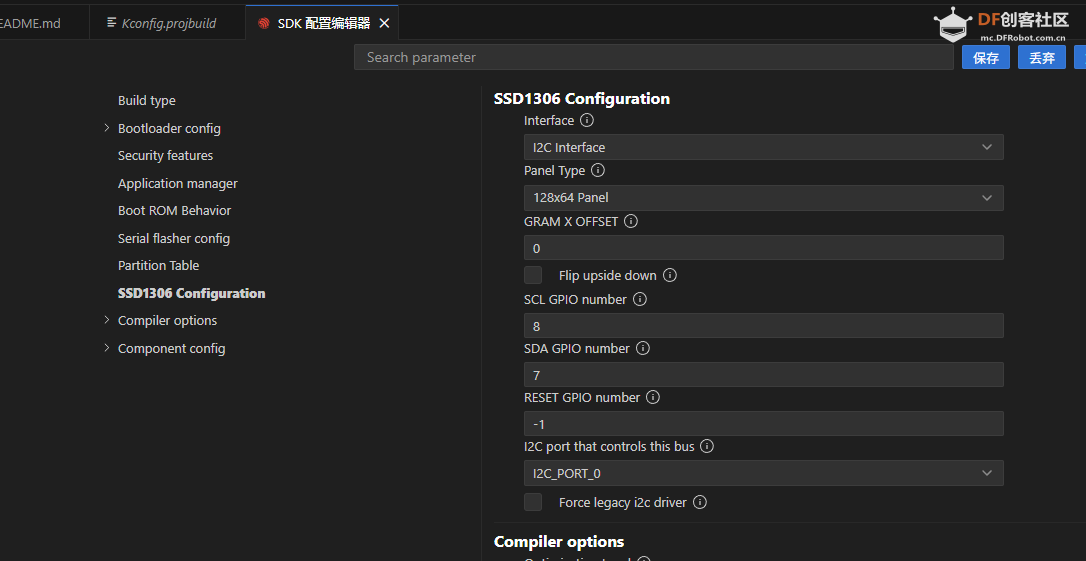

• 然后打开板子的配置文件，修改一下I2C管脚的配置。这里按连线修改SDA和SCL。OLED的RST管脚没有引出，直接设置为-1即可。

• 编写代码。这里是在OLED屏幕上绘制一个0~100的油门表的图像。对应开源项目中的“RoraryEncoderDemo”，保留了例程中的OLED显示部分，剔除了旋转编码器功能。


  <blockquote>#include <stdio.h>
  复制代码

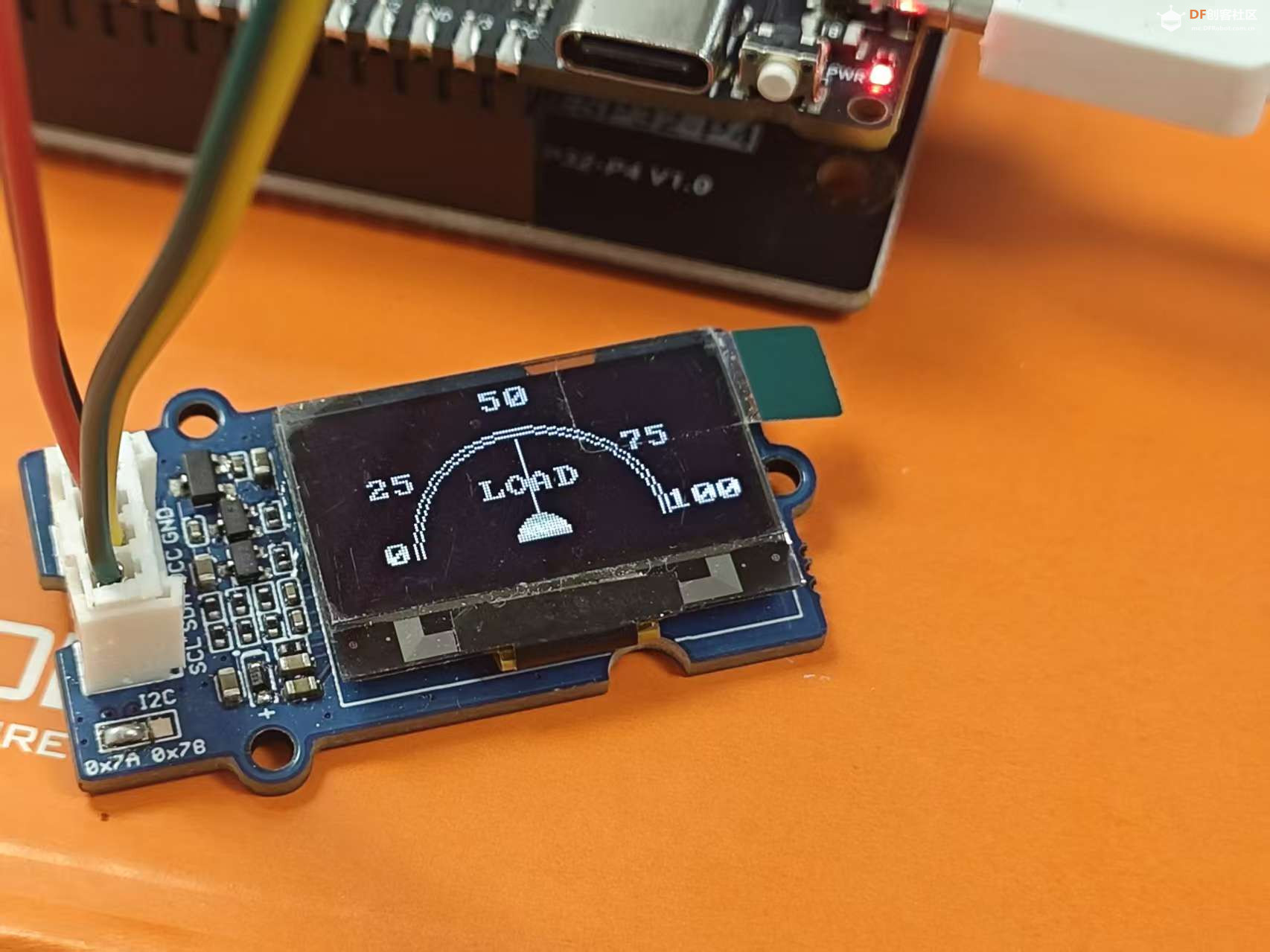

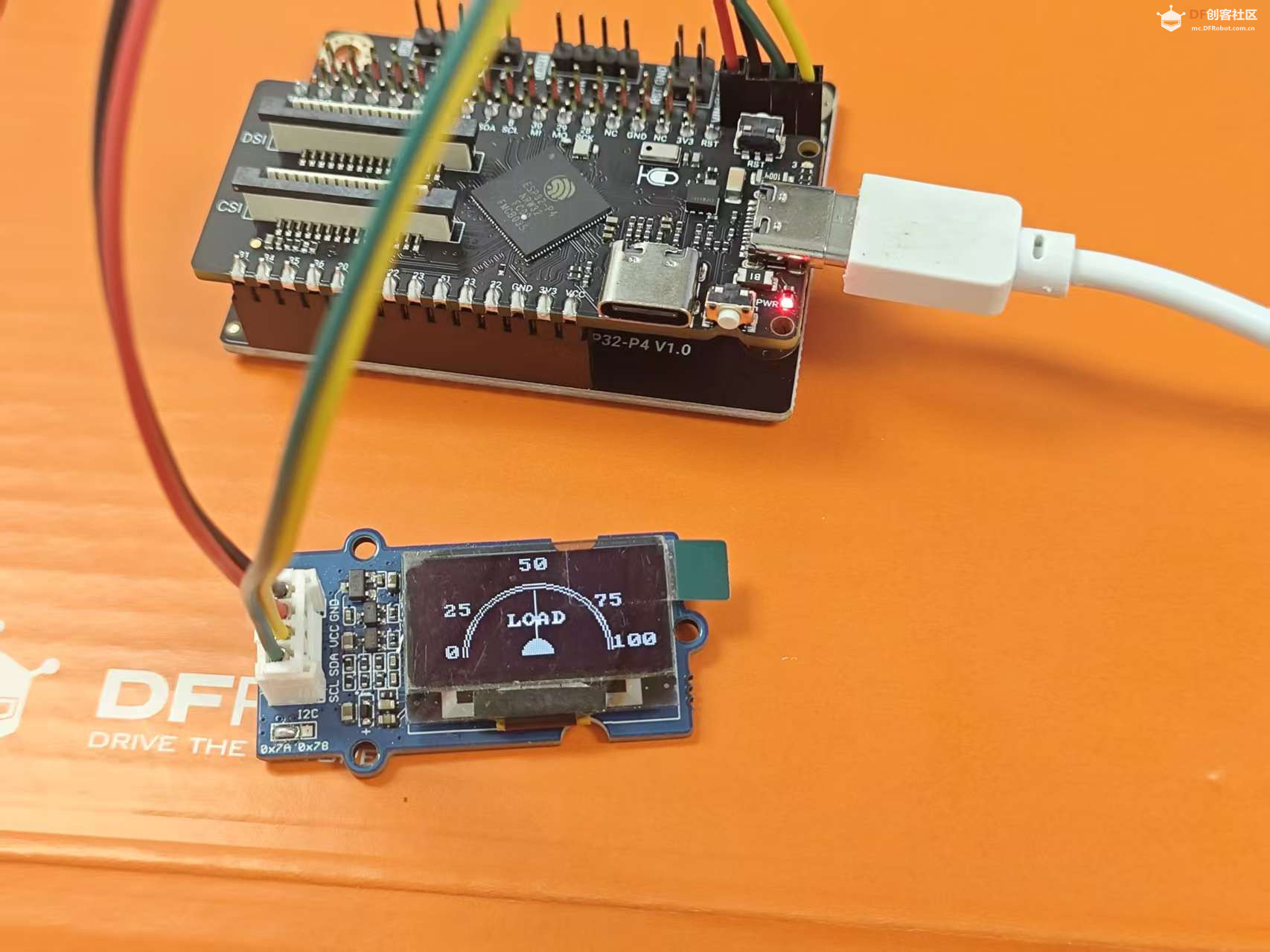

• 编译、烧写。然后OLED就愉快地开始显示了。



源码：
这个开源项目中还有很多漂亮的界面，经过这样移植后，都可以在自己的OLED上显示了，以后做自己的项目界面时，方便了许多。
SSD1306.zip
