基于FireBeetle 2 ESP32-C5的常用模块测试前言:
        本来是想要做一个陀螺仪/摇杆控制舵机的例程,在测试过程中,有好几个模块想要测试一下,结果就有了本期帖子。
一、0.96oled(iic)屏幕介绍:规格参数:
工作电压:3.3V
工作电流:9MA
模块尺寸:27.3 x 27.8 MM
像素大小:128(H) x 64(V)RGB
驱动芯片:SSD1306
通信协议:IIC
管脚数量:4 Pin(2.54mm间距排针)

基于FireBeetle 2 ESP32-C5的常用模块测试图4

前期准备:
对于0.96oled屏幕再Arduino环境中只需要安装SSD1306Wir库即可。

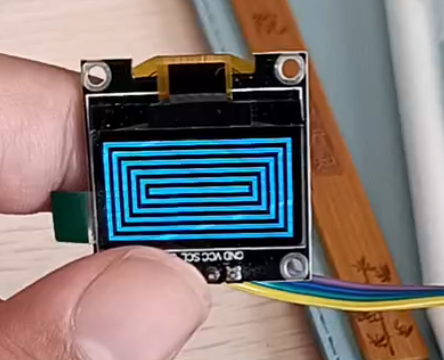

实验结果:

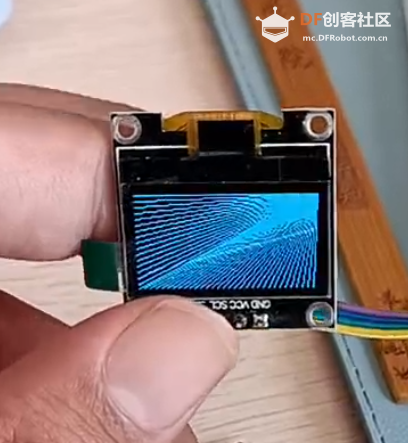

基于FireBeetle 2 ESP32-C5的常用模块测试图7基于FireBeetle 2 ESP32-C5的常用模块测试图8




参考代码:
#include <Wire.h>
#include "SSD1306Wire.h"//导入0.96寸屏幕显示库

// 使用Wire库初始化OLED显示器
SSD1306Wire display(0x3c, 9, 10);   // 三个参数分别是 器件地址, SDA引脚, SCL引脚

//画线
void drawLines()
{
  for (int16_t i = 0; i < display.getWidth(); i += 4)
  {
    display.drawLine(0, 0, i, display.getHeight() - 1);
    display.display();
    delay(10);
  }
  for (int16_t i = 0; i < display.getHeight(); i += 4)
  {
    display.drawLine(0, 0, display.getWidth() - 1, i);
    display.display();
    delay(10);
  }
  delay(250);

  display.clear();
  for (int16_t i = 0; i < display.getWidth(); i += 4)
  {
    display.drawLine(0, display.getHeight() - 1, i, 0);
    display.display();
    delay(10);
  }
  for (int16_t i = display.getHeight() - 1; i >= 0; i -= 4)
  {
    display.drawLine(0, display.getHeight() - 1, display.getWidth() - 1, i);
    display.display();
    delay(10);
  }
  delay(250);

  display.clear();
  for (int16_t i = display.getWidth() - 1; i >= 0; i -= 4)
  {
    display.drawLine(display.getWidth() - 1, display.getHeight() - 1, i, 0);
    display.display();
    delay(10);
  }
  for (int16_t i = display.getHeight() - 1; i >= 0; i -= 4)
  {
    display.drawLine(display.getWidth() - 1, display.getHeight() - 1, 0, i);
    display.display();
    delay(10);
  }
  delay(250);
  display.clear();
  for (int16_t i = 0; i < display.getHeight(); i += 4)
  {
    display.drawLine(display.getWidth() - 1, 0, 0, i);
    display.display();
    delay(10);
  }
  for (int16_t i = 0; i < display.getWidth(); i += 4)
  {
    display.drawLine(display.getWidth() - 1, 0, i, display.getHeight() - 1);
    display.display();
    delay(10);
  }
  delay(250);
}

//画矩形
void drawRect(void)
{
  for (int16_t i = 0; i < display.getHeight() / 2; i += 2)
  {
    display.drawRect(i, i, display.getWidth() - 2 * i, display.getHeight() - 2 * i);
    display.display();
    delay(10);
  }
}

//画填充矩形
void fillRect(void)
{
  uint8_t color = 1;
  for (int16_t i = 0; i < display.getHeight() / 2; i += 3)
  {
    display.setColor((color % 2 == 0) ? BLACK : WHITE); // alternate colors
    display.fillRect(i, i, display.getWidth() - i * 2, display.getHeight() - i * 2);
    display.display();
    delay(10);
    color++;
  }
  // Reset back to WHITE
  display.setColor(WHITE);
}

// 画圆
void drawCircle(void)
{
  for (int16_t i = 0; i < display.getHeight(); i += 2)
  {
    display.drawCircle(display.getWidth() / 2, display.getHeight() / 2, i);
    display.display();
    delay(10);
  }
  delay(1000);
  display.clear();

  display.drawCircleQuads(display.getWidth() / 2, display.getHeight() / 2, display.getHeight() / 4, 0b00000001);
  display.display();
  delay(200);
  display.drawCircleQuads(display.getWidth() / 2, display.getHeight() / 2, display.getHeight() / 4, 0b00000011);
  display.display();
  delay(200);
  display.drawCircleQuads(display.getWidth() / 2, display.getHeight() / 2, display.getHeight() / 4, 0b00000111);
  display.display();
  delay(200);
  display.drawCircleQuads(display.getWidth() / 2, display.getHeight() / 2, display.getHeight() / 4, 0b00001111);
  display.display();
}

void printBuffer(void)
{
  // 初始化日志缓冲区
  // 分配内存来存储8行文本,每行30个字符。
  display.setLogBuffer(5, 30);

  // 测试内容
  const char* test[] =
  {
    "Hello",
    "World" ,
    "----",
    "Show off",
    "how",
    "the log buffer",
    "is",
    "working.",
    "Even",
    "scrolling is",
    "working"
  };

  for (uint8_t i = 0; i < 11; i++)
  {
    //清屏
    display.clear();
    //打印到屏幕并且换行
    display.println(test);
    // 将其绘制到内部屏幕缓冲区
    display.drawLogBuffer(0, 0);
    // 把它显示在屏幕上
    display.display();
    delay(500);
  }
}

void setup()
{
  //初始化屏幕
  display.init();
  //设置对比度
  display.setContrast(255);

}

void loop() {
  // put your main code here, to run repeatedly:

  //画线测试
  drawLines();
  delay(1000);
  //清屏
  display.clear();
  //画矩形测试
  drawRect();
  delay(1000);
  //清屏
  display.clear();
  //画填充矩形测试
  fillRect();
  delay(1000);
  //清屏
  display.clear();
  //画圆测试
  drawCircle();
  delay(1000);
  display.clear();
  //显示文本测试
  printBuffer();
  delay(1000);
  display.clear();
}





二、无接触测温模块MLX90614(iic)介绍:
  MLX90614 系列模块是一组通用的红外测温模块。在出厂前该模块已进行校验及线性化,具有非接触、体积小、精度高,成本低等优点。被测目标温度和环境温度能通过单通道输出,并有两种输出接口,适合于汽车空调、室内暖气、家用电器、手持设备以及医疗设备应用等。测温方式可分为接触式和非接触式,接触式测温只能测量被测物体与测温传感器达到热平衡后的温度,所以响应时间长,且极易受环境温度的影响;而红外测温是根据被测物体的红外辐射能量来确定物体的温度,不与被测物体接触,具有影响动被测物体温度分布场,温度分辨率高、响应速度快、测温范围广、不受测温上限的限制、稳定性好等特点,所以我们选择mlx90614来作为红外测温模块。
  单片机与mlx90614红外测温模块之间通信的方式是“类IIC”通信,意思就是通信方式跟IIC通信方式很像但又不是IIC,它有另外一个名字叫做SMBus。SMBus (System Management Bus)是 1995 年由 intel 公司提出的一种高效同步串行总线,SMBus 只有两根信号线:双向数据线和时钟信号线,容许 CPU 与各种外围接口器件以串行方式进行通信、交换信息,即可以提高传输速度也可以减小器件的资源占用,另外即使在没有SMBus 接口的单片机上也可利用软件进行模拟。

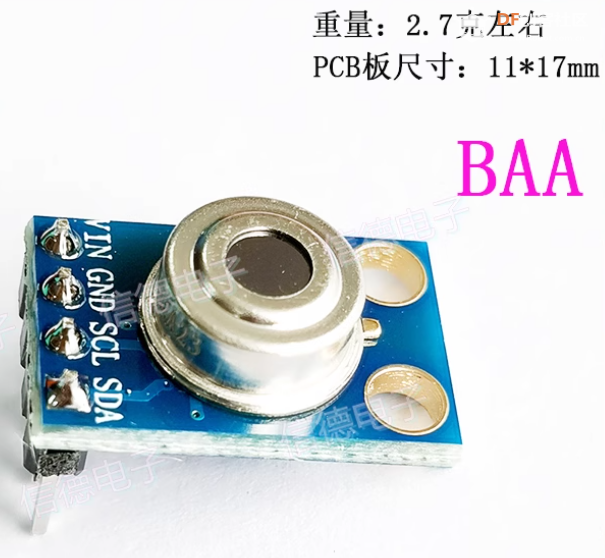

基于FireBeetle 2 ESP32-C5的常用模块测试图1
前期准备:
        该模块的通信的方式是“类IIC”通信,所以我们需要安装相关库Adafruit_MLX90614,之后的引脚连接与其他iic设备相同,在我的实验中oled屏幕与MLX90614使用同一组接口。SDA引脚、与SCL引脚分别为9、10引脚。
        设备可以读取四种数据分别为环境温度、物体温度的摄氏温度、华氏温度。在实验结果中显示为四行。
实验结果:

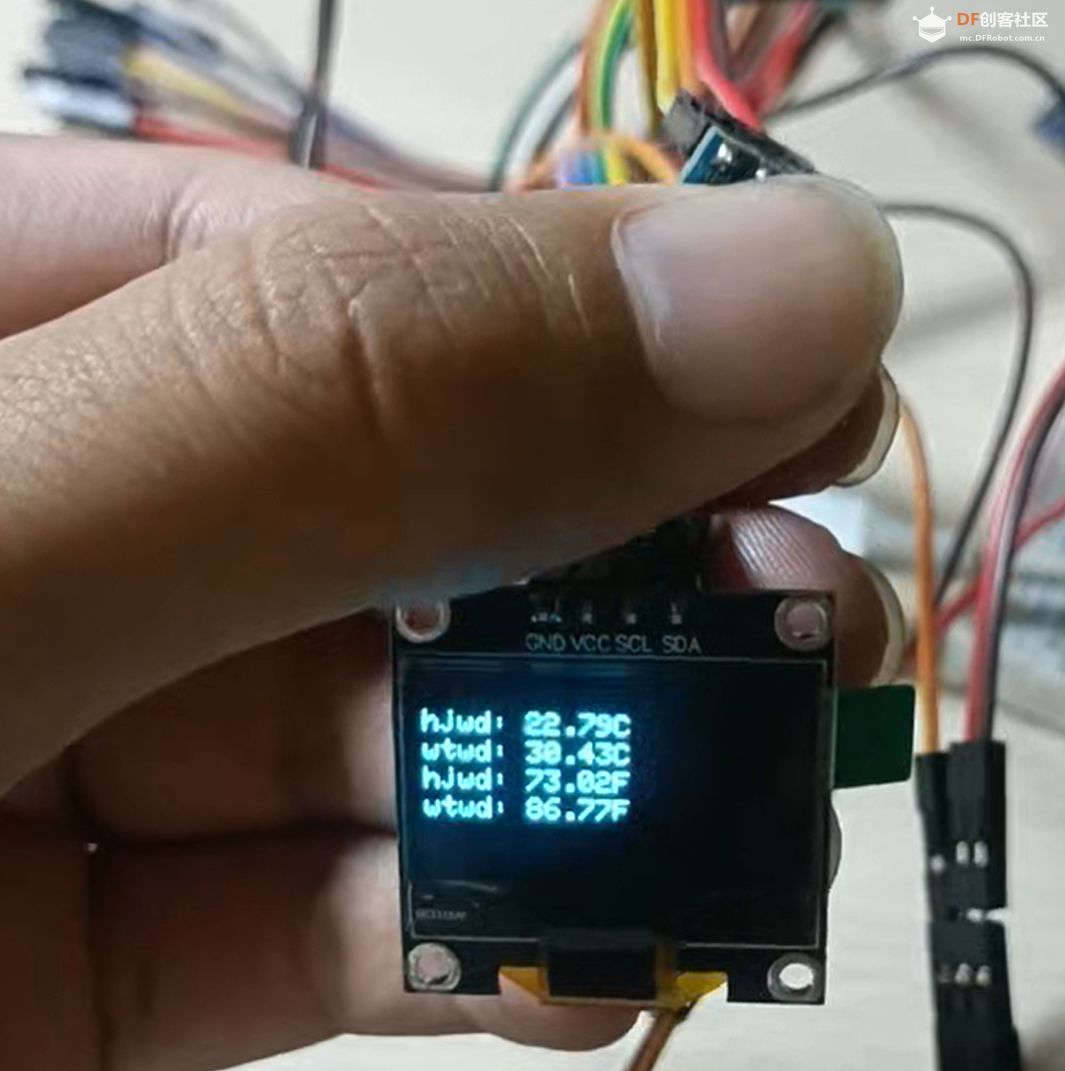

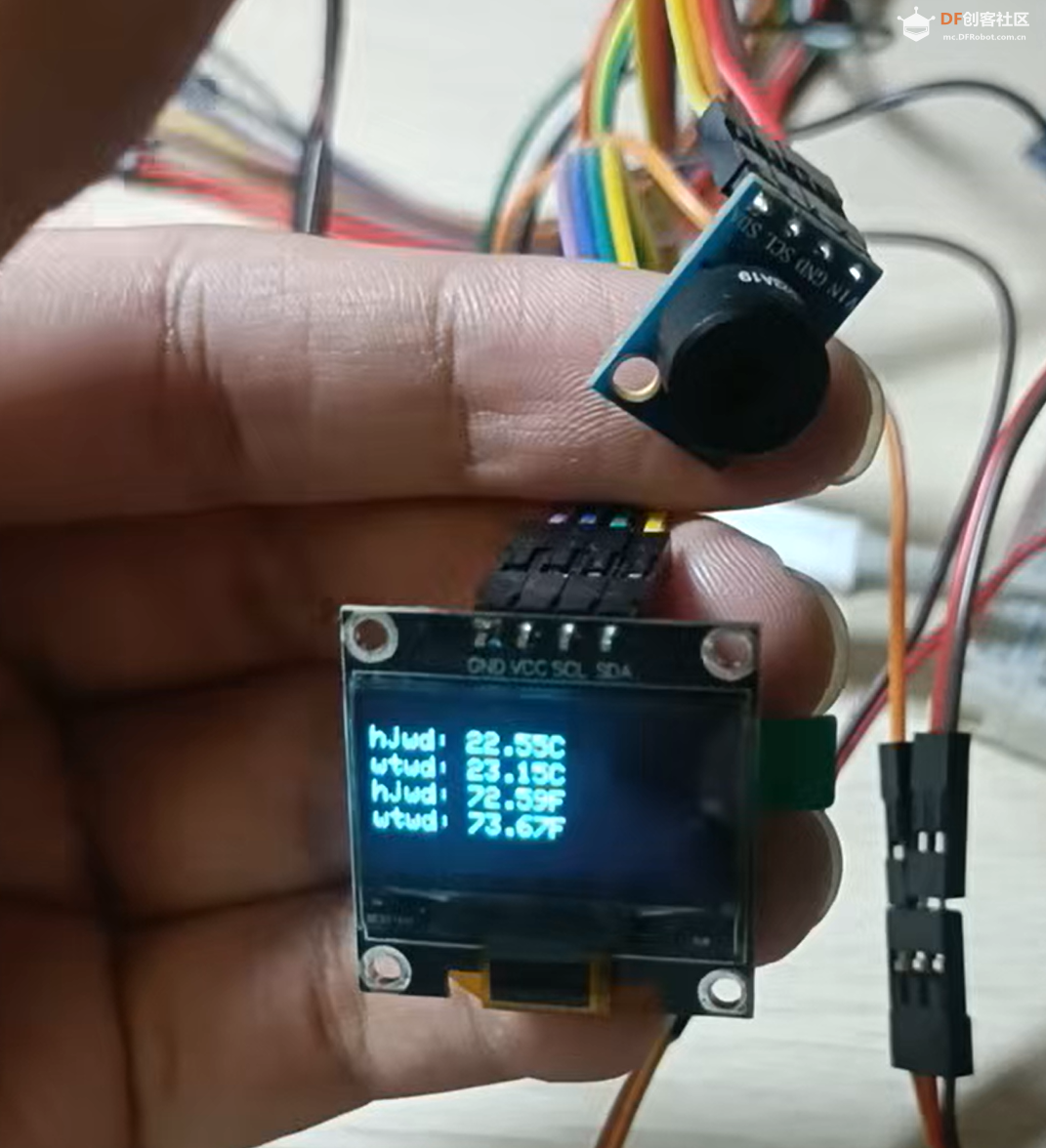

基于FireBeetle 2 ESP32-C5的常用模块测试图9基于FireBeetle 2 ESP32-C5的常用模块测试图10







参考代码:#include <Wire.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_MLX90614.h>

// OLED屏幕参数
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// MLX90614传感器
Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  // 初始化SDA和SCL引脚
  pinMode(9, INPUT_PULLUP); // SDA引脚
  pinMode(10, INPUT_PULLUP); // SCL引脚

  Serial.begin(9600);
  Serial.println("Adafruit MLX90614 test");

  // 初始化I2C通信,指定SDA和SCL引脚
  Wire.begin(9, 10);

  // 初始化OLED屏幕
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
  display.clearDisplay();
  display.display();

  // 初始化MLX90614传感器
  if (!mlx.begin()) {
    Serial.println("MLX90614 初始化失败");
    while (1);
  }
}

void loop() {
  // 读取温度数据
  float ambientTempC = mlx.readAmbientTempC();
  float objectTempC = mlx.readObjectTempC();
  float ambientTempF = mlx.readAmbientTempF();
  float objectTempF = mlx.readObjectTempF();

  // 显示数据到OLED屏幕
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 10);
  display.print("hjwd: ");
  display.print(ambientTempC);
  display.print("C");

  display.setCursor(0, 20);
  display.print("wtwd: ");
  display.print(objectTempC);
  display.print("C");


  display.setCursor(0, 30);
  display.print("hjwd: ");
  display.print(ambientTempF);
  display.print("F");


  display.setCursor(0, 40);
  display.print("wtwd: ");
  display.print(objectTempF);
  display.print("F");
  display.display();

  // 串口打印数据
  Serial.print("环境温度 = ");
  Serial.print(ambientTempC);
  Serial.print("℃\t");
  Serial.print("物体温度 = ");
  Serial.print(objectTempC);
  Serial.println("℃");

  Serial.print("环境温度 = ");
  Serial.print(ambientTempF);
  Serial.print("℉\t");
  Serial.print("物体温度 = ");
  Serial.print(objectTempF);
  Serial.println("℉");
  Serial.println();

  delay(500);
}注:
        在使用无接触测温模块的时候我对ESP32_C5的模组进行了温度测量,温度大概与环境持平,相差大概0.5摄氏度,具体结果如下:

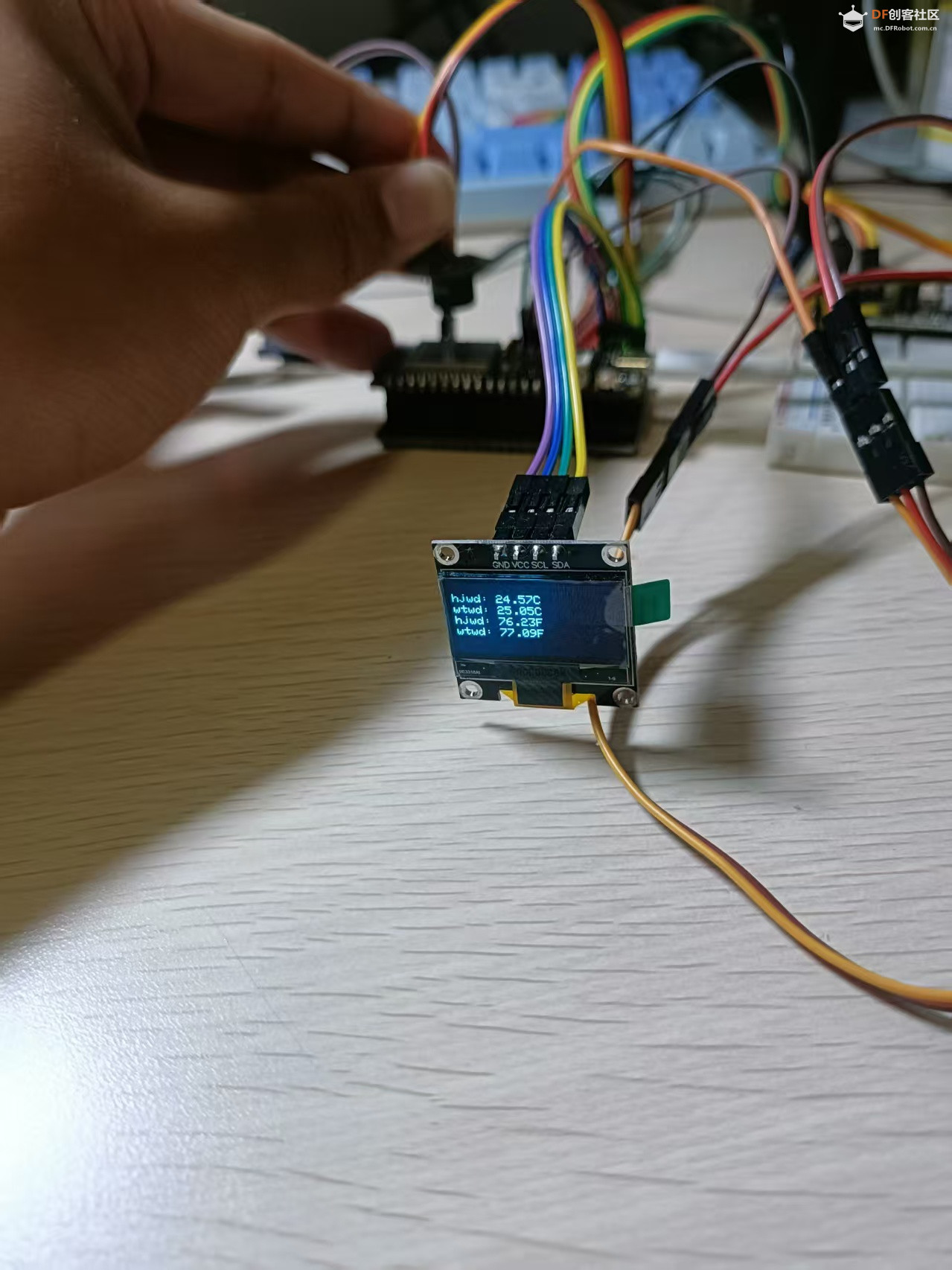

基于FireBeetle 2 ESP32-C5的常用模块测试图6

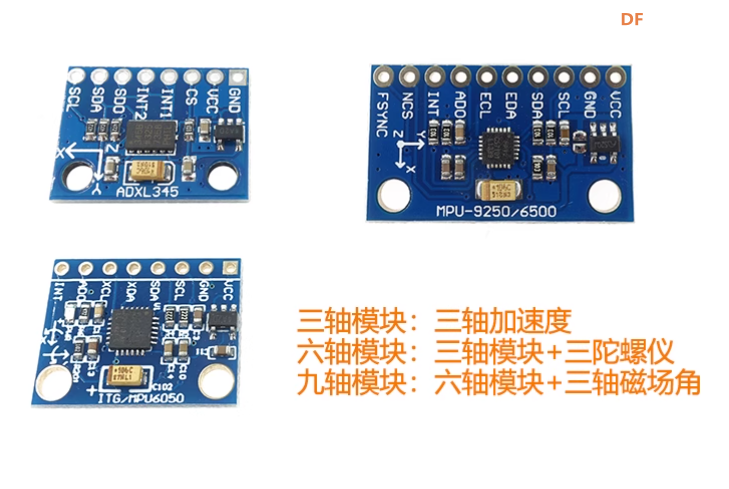

三、陀螺仪MPU6050/MPU6650(iic)介绍:
 MPU6050 是 InvenSense 公司推出的整合性 6 轴运动处理组件,其内部整合了 3 轴陀螺仪和 3 轴加速度传感器,并且含有一个IIC 接口, 可用于连接外部磁力传感器,并利用自带的数字运动处理器(DMP: Digital Motion Processor) 硬件加速引擎,通过主 IIC 接口,向应用端输出完整的 9 轴融合演算数据。
  InvenSense 公司提供了一套基于DMP的运动处理驱动库,可大大降低单片机对动处理运算的负荷,同时也大大降低了编程难度。该模块广泛运用于飞控、计步等电子产品中。
基于FireBeetle 2 ESP32-C5的常用模块测试图2
前期准备:
        在arduino环境下需要安装MPU6050库,在使用中只需要声明一个MPU6050的类即可。像MPU6500这样的6轴传感器,结合了三轴加速度计和三轴陀螺仪,可以提供六个参数,初始化之后读取六个数据分别为:
  • Ax:X轴线性加速度,单位通常是g(重力加速度)或m/s²。
  • Ay:Y轴线性加速度,单位通常是g或m/s²。
  • Az:Z轴线性加速度,单位通常是g或m/s²。
  • Gx:绕X轴的角速度(旋转速率),单位通常是°/s(度每秒)或rad/s(弧度每秒)。
  • Gy:绕Y轴的角速度,单位通常是°/s或rad/s。
  • Gz:绕Z轴的角速度,单位通常是°/s或rad/s。
    在实验中,将读取的数据显示在屏幕中,分为六行。

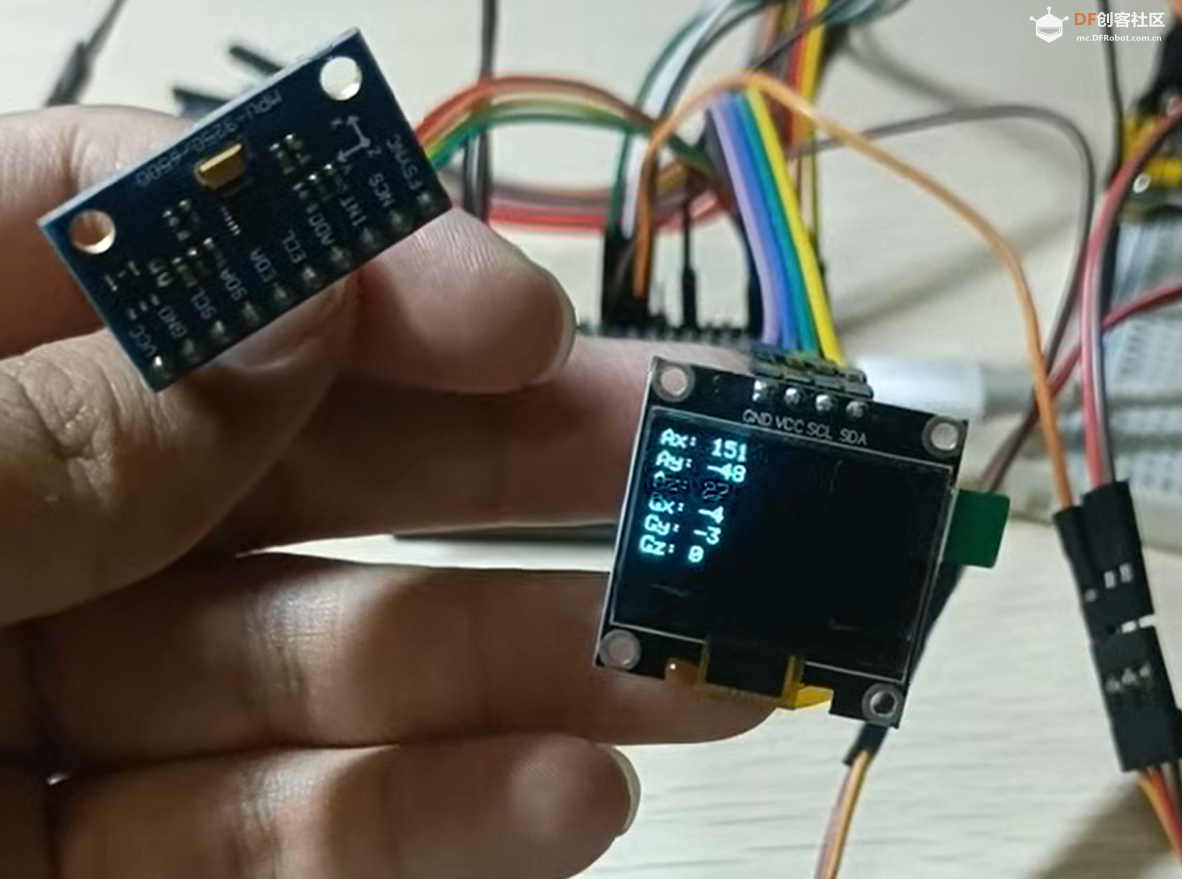

实验结果:

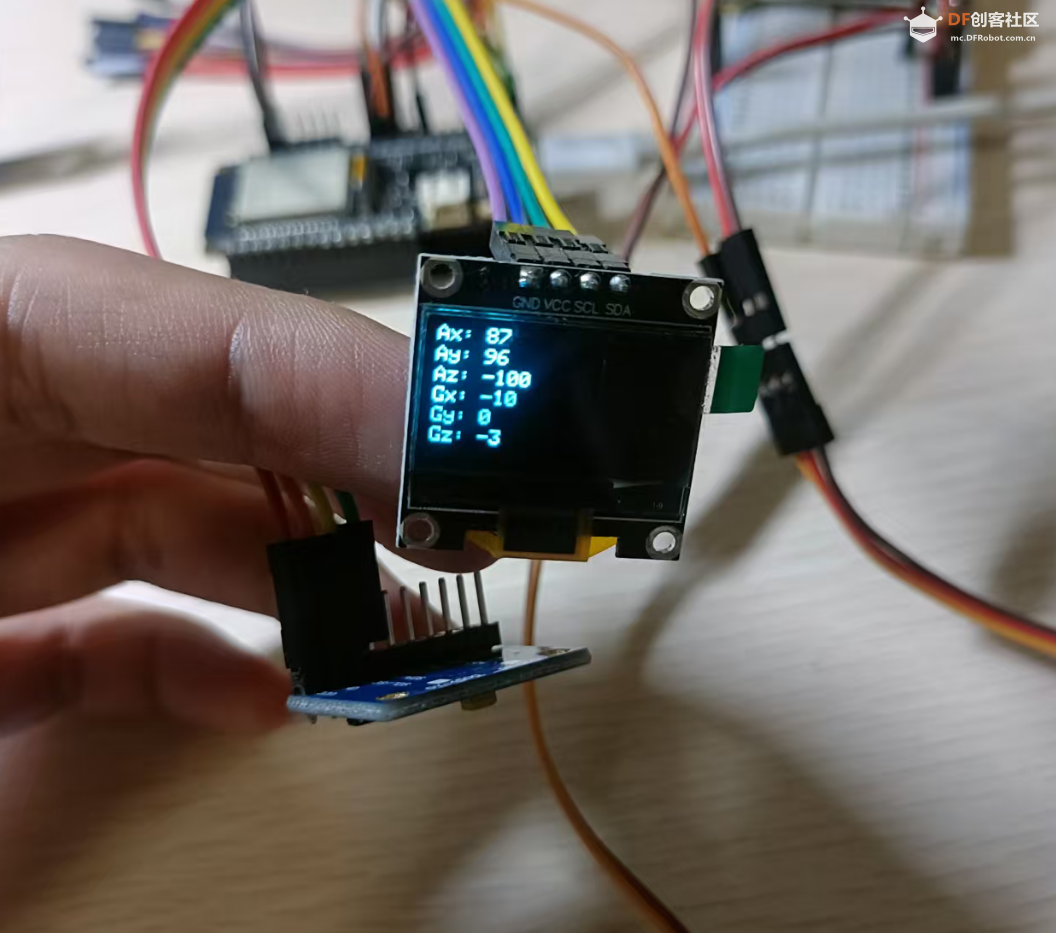

基于FireBeetle 2 ESP32-C5的常用模块测试图11基于FireBeetle 2 ESP32-C5的常用模块测试图13






参考代码:#include <Wire.h>
#include <Adafruit_SSD1306.h>
#include <MPU6050.h>

// OLED屏幕参数
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// MPU6500参数
MPU6050 mpu;

bool checkMPU6500Connection() {
  Wire.beginTransmission(0x68); // MPU6500的I2C地址
  return Wire.endTransmission() == 0;
}

void setup() {
  Serial.begin(115200);
  Wire.begin(9, 10); // 指定SDA和SCL引脚

  // 初始化OLED屏幕
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // 尝试0x3C地址
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
  display.clearDisplay();
  display.display();

  // 检查MPU6500连接
  if (!checkMPU6500Connection()) {
    Serial.println(F("MPU6500 not connected or initialization failed"));
    for (;;);
  }

  // 初始化MPU6500传感器
  mpu.initialize();
}

void loop() {
  // 读取MPU6500数据
  int16_t ax, ay, az;
  int16_t gx, gy, gz;
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  // 显示数据到OLED屏幕
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.print("Ax: ");
  display.print(ax/100);
  display.setCursor(0, 10);
  display.print("Ay: ");
  display.print(ay/100);
  display.setCursor(0, 20);
  display.print("Az: ");
  display.print(az/100);
  display.setCursor(0, 30);
  display.print("Gx: ");
  display.print(gx/100);
  display.setCursor(0, 40);
  display.print("Gy: ");
  display.print(gy/100);
  display.setCursor(0, 50);
  display.print("Gz: ");
  display.print(gz/100);
  display.display();

  delay(500);
}

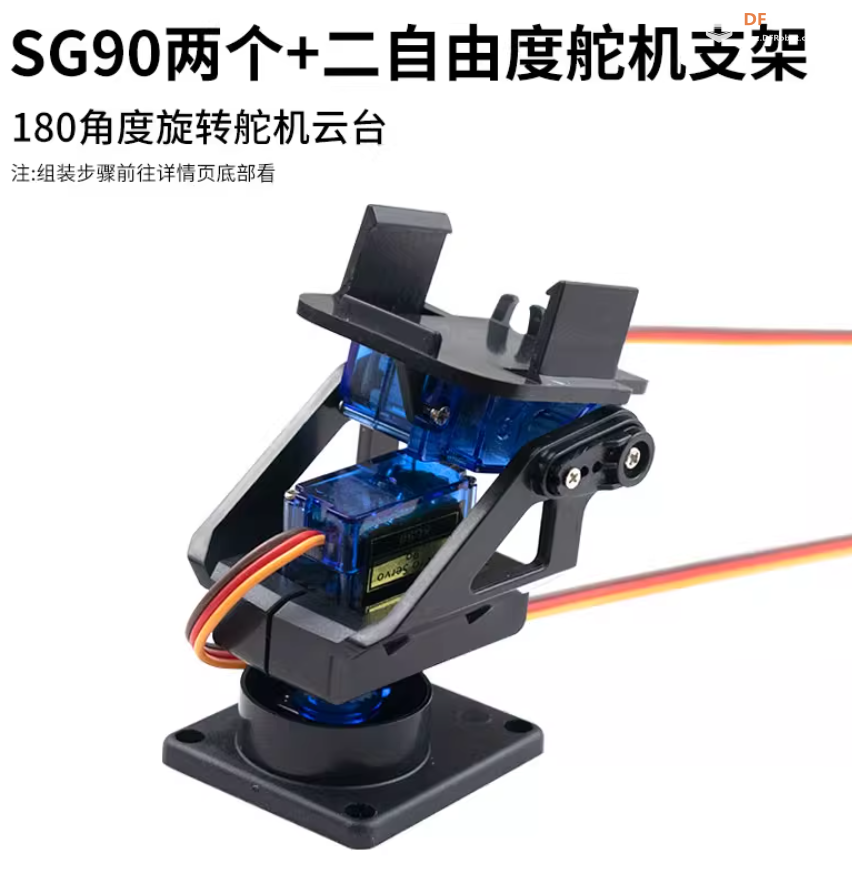

四、舵机云台MG90S(PWM)介绍:
SG90,9克经典舵机是180度舵机,好像也有360度款式的,这里主要以180度来说明,它主要控制0-180度角度,左边90度,右边90度。
MG90S是360度舵机,但是它是没有0-360度角度控制的功能,在控制方式上和SG舵机其实是一样的,只不过它控制的不是角度,而是控制速度和方向(顺时针旋转/逆时针旋转),它实际就相当于无级变速的减速电机。
总之,SG90舵机和MG90S舵机的区别在于它们的旋转角度范围不同,选择哪种舵机需要根据具体的应用需求来决定。

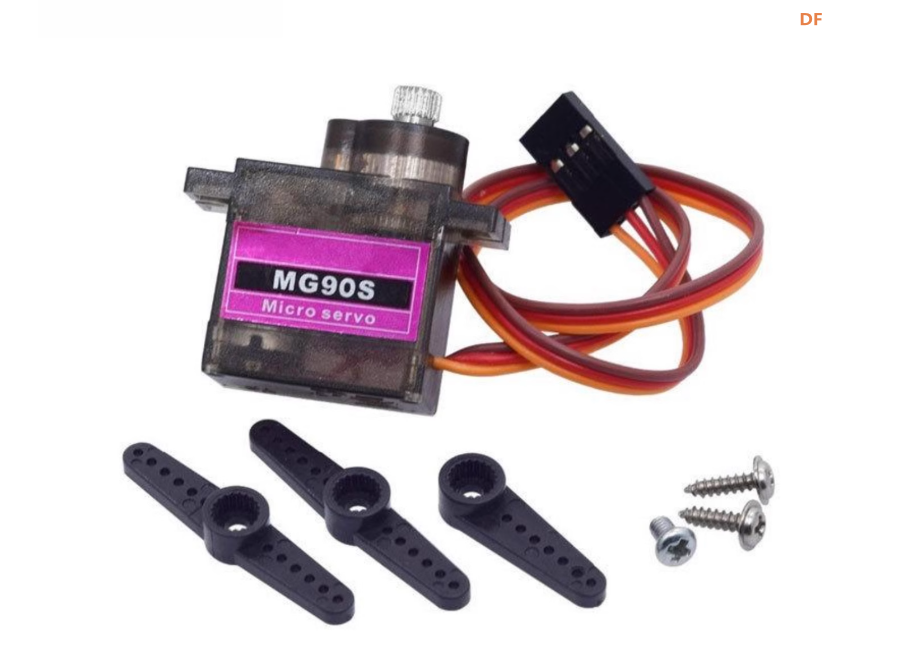

基于FireBeetle 2 ESP32-C5的常用模块测试图3
基于FireBeetle 2 ESP32-C5的常用模块测试图5


前期准备:
        在arduino环境中想要使用ESP32控制舵机与arduino uno控制舵机不同,使用Servo库无法控制舵机,需要单独安装ESP32Servo库。
        之后使用定义PWM相关引脚、声明servo类,之后在初始化中设置PWM频率与脉冲宽度即可
   servo1.setPeriodHertz(50); // 设置 PWM 信号频率为 50Hz   servo1.attach(PIN_SERVO1, 500, 2500); // 设置脉冲宽度范围为 500-2500 微秒
在控制代码中设置妒忌角度即可,具体如下:
servo1.write(angle); // 设置舵机角度

控制多个舵机,只需要将上述步骤重复多次即可。

实验结果:

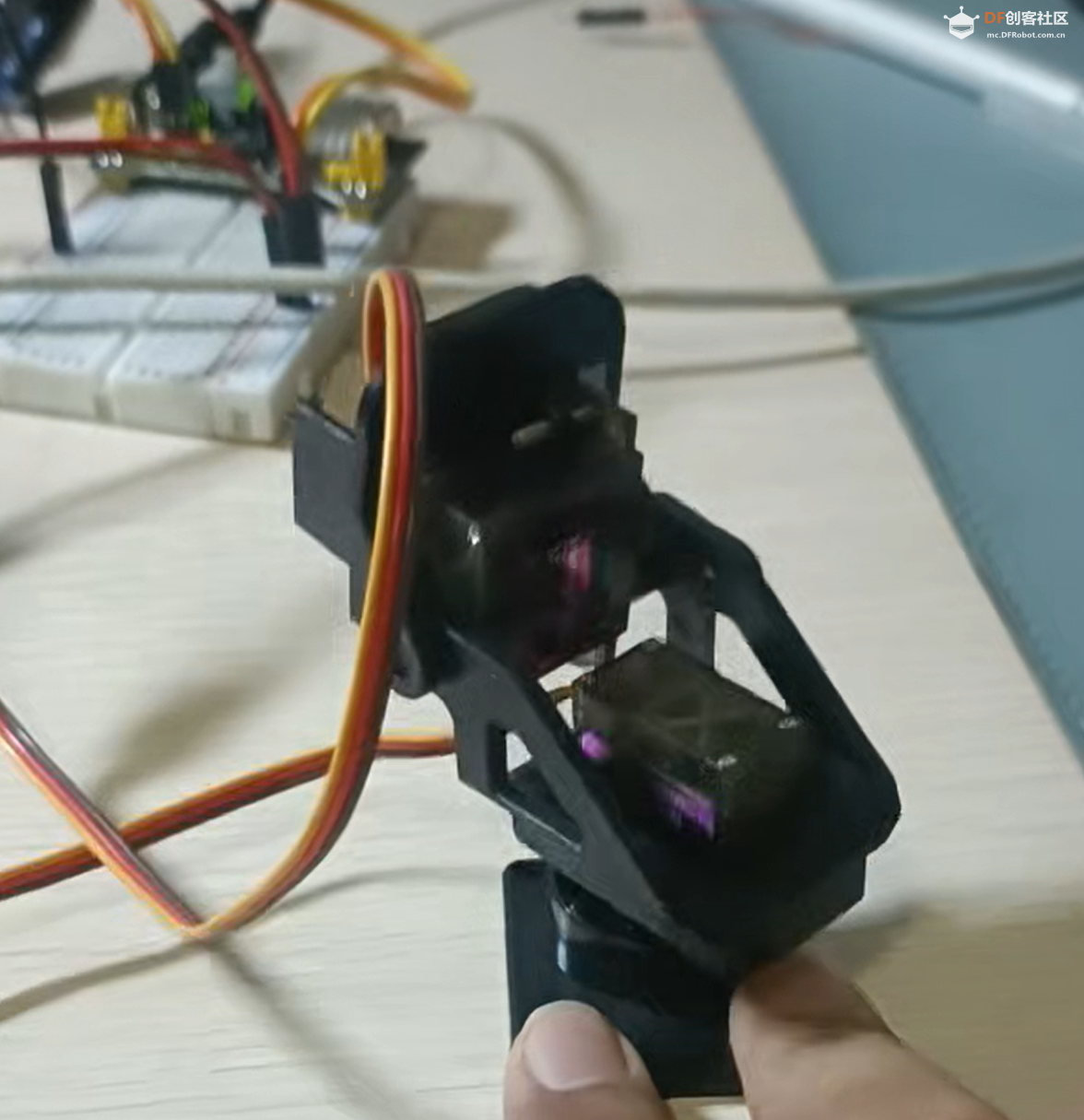

基于FireBeetle 2 ESP32-C5的常用模块测试图14基于FireBeetle 2 ESP32-C5的常用模块测试图12






参考代码:#include <ESP32Servo.h>
#define PIN_SERVO1 26 // 舵机信号线连接的 GPIO 引脚
Servo servo1;

#define PIN_SERVO2 27 // 舵机信号线连接的 GPIO 引脚
Servo servo2;


void setup() {
   servo1.setPeriodHertz(50); // 设置 PWM 信号频率为 50Hz
   servo1.attach(PIN_SERVO1, 500, 2500); // 设置脉冲宽度范围为 500-2500 微秒
   servo1.write(90); // 初始化舵机角度为 90 度


   servo2.setPeriodHertz(50); // 设置 PWM 信号频率为 50Hz
   servo2.attach(PIN_SERVO2, 500, 2500); // 设置脉冲宽度范围为 500-2500 微秒
   servo2.write(90); // 初始化舵机角度为 90 度
}
void loop() {
   for (int angle = 20; angle <= 160; angle += 5) {
       servo1.write(angle); // 设置舵机角度
       delay(100);
   }
      servo1.write(90); // 设置舵机角度

   for (int angle1 = 20; angle1 <= 140; angle1 += 5) {
       servo2.write(angle1); // 设置舵机角度
       delay(100);
   }
      servo2.write(90); // 设置舵机角度

}



注:
使用舵机需要单独供电,单片机本身不足以给两个舵机供电。
