【花雕动手做】CanMV K230 AI 视觉之摄像头图像水平翻转

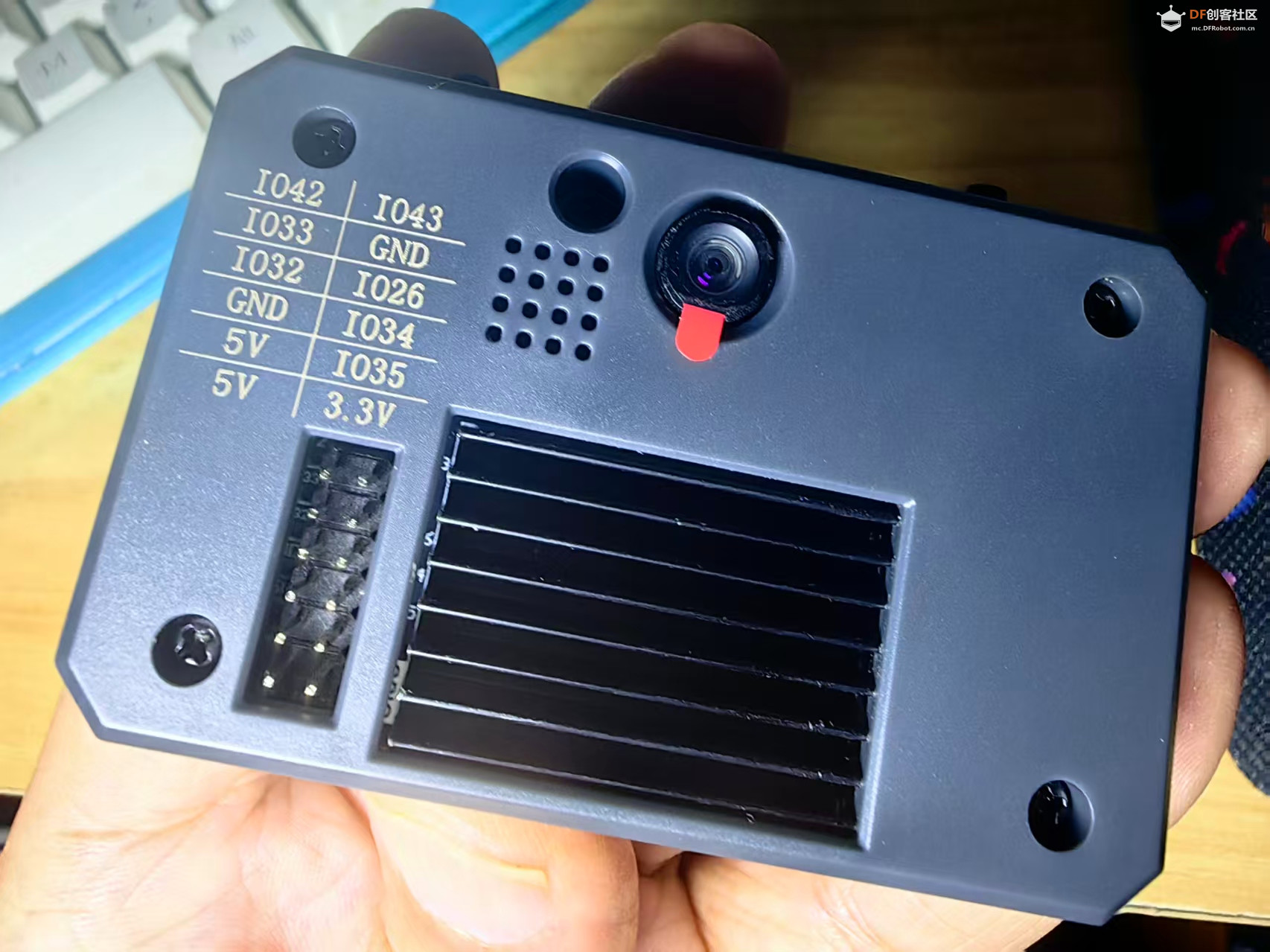

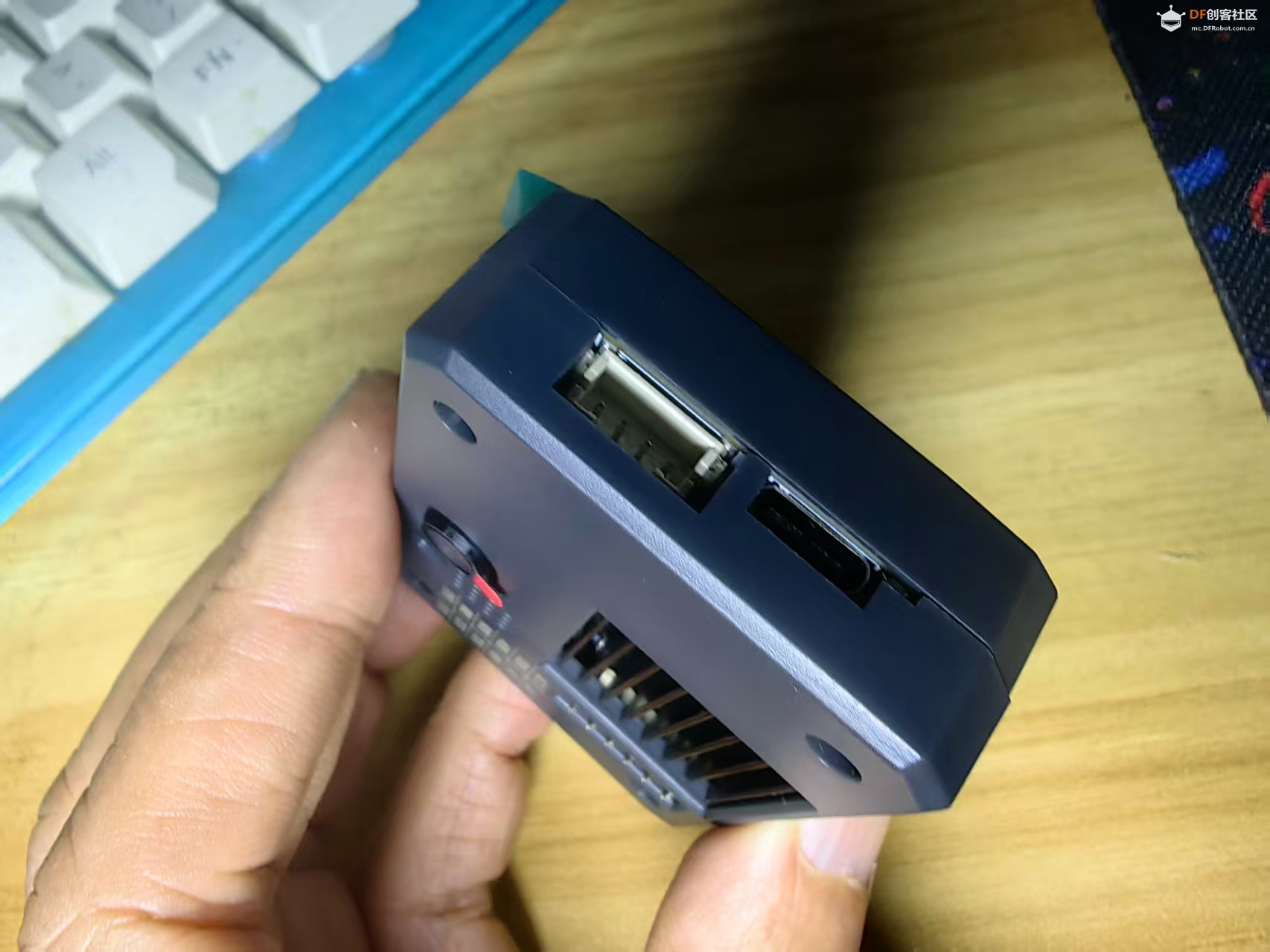

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

知识点
摄像头图像翻转是调整摄像头对采集的图像进行方向调整（如上下颠倒、左右镜像）的处理，常用于修正因摄像头安装角度（如倒置、侧装）或硬件特性导致的画面方向异常，确保显示的图像符合人眼视觉习惯。

1、常见的翻转类型（按方向划分）

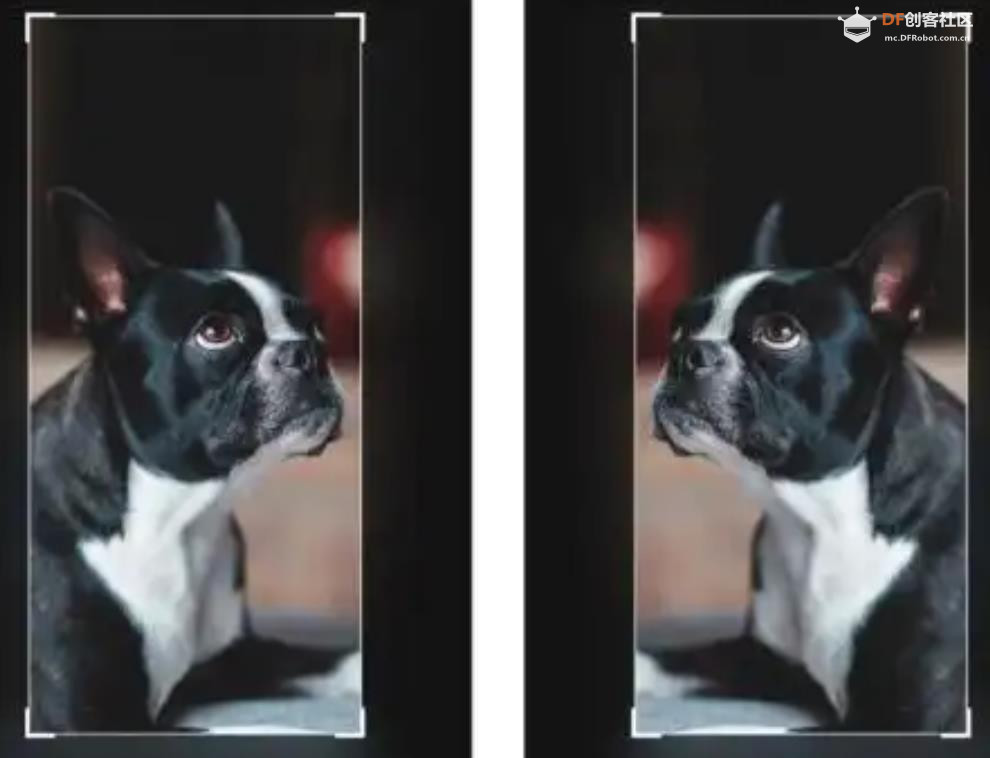

水平翻转（左右镜像）图像沿垂直中轴线对称反转，类似照镜子的效果（左变右、右变左）。▶ 适用场景：摄像头镜头朝向错误（如自拍时画面左右颠倒）、视频通话时对方看到的画面与自己动作镜像（需矫正为正向）。
垂直翻转（上下颠倒）图像沿水平中轴线反转，画面上下颠倒（顶部变底部、底部变顶部）。▶ 适用场景：摄像头倒装（如监控摄像头为隐藏安装而倒置固定在天花板）、硬件驱动默认输出方向错误（如部分 USB 摄像头初始画面颠倒）。
旋转（90°/180°/270°）严格来说属于 “旋转” 而非单纯 “翻转”，但常被归为同类调整。通过顺时针或逆时针旋转图像，解决摄像头侧装（如竖屏设备中横装的摄像头）导致的画面倾斜问题。▶ 适用场景：车载摄像头侧装、竖屏显示器搭配横置摄像头（如手机竖拍时画面需要旋转 90°）。

2、实现方式（硬件 / 软件层面）
图像翻转的处理可在采集端或显示端完成，具体方式取决于设备功能：
1. 硬件层面（摄像头 / 芯片自带功能）
部分摄像头内置翻转电路或通过 ISP（图像信号处理器）直接输出翻转后的图像，无需额外软件处理，延迟更低（如监控摄像头的 “倒装模式”，在硬件中预设垂直翻转）。
原理：在图像传感器输出原始数据后，通过芯片内部逻辑调整像素排列顺序（如垂直翻转时，将第 1 行像素与最后 1 行对调）。
2. 软件层面（系统 / 应用程序处理）
若硬件不支持，可通过软件算法对图像数据进行翻转，常见于手机、电脑等设备：
系统级设置：在摄像头驱动或设备设置中勾选 “水平翻转”“垂直翻转”（如 Windows 的 “相机” 应用设置、Android 的摄像头参数配置）。
应用级处理：视频软件（如 OBS 直播软件、Zoom 会议软件）通过图像算法实时翻转画面（如调用 OpenCV 的flip函数，参数控制翻转方向）。
原理：通过代码遍历图像像素矩阵，重新排列像素位置（例如水平翻转时，交换每行的左右像素；垂直翻转时，交换每列的上下像素）。

3、典型应用场景

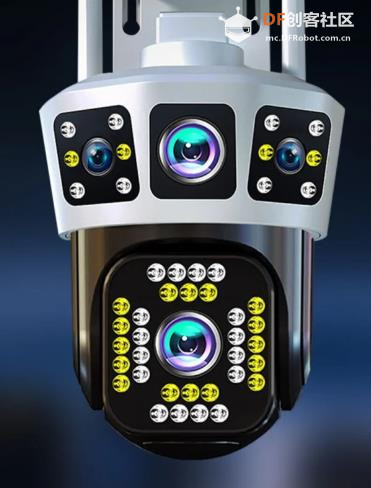

监控摄像头：倒装在天花板时，通过垂直翻转让画面恢复正向（避免观看者仰头 “歪脖子”）。
手机 / 平板自拍：前置摄像头默认输出镜像画面（符合人眼习惯），但部分场景（如扫码）需关闭镜像（水平翻转）以确保二维码正常识别。
直播 / 视频会议：主播通过水平翻转修正画面左右颠倒，让观众看到与实际动作一致的方向。
工业检测：摄像头斜向安装时，通过旋转调整画面至正向，便于机器视觉算法分析（如检测产品缺陷时需画面方向统一）。

【花雕动手做】CanMV K230 AI视觉识别模块之摄像头图像水平翻转（镜像）

描述
配置图像传感器是否进行水平镜像。

语法
sensor.set_hmirror(enable)

参数
参数名称           描述                                                                        输入/输出
enable         True 开启水平镜像功能 False 关闭水平镜像功能        输入

返回值
返回值        描述
无
举例
sensor.set_hmirror(True)

项目测试实验代码

#【花雕动手做】CanMV K230 AI视觉识别模块之摄像头图像水平翻转（镜像）
"""
Camera preview demo
摄像头预览演示

This script initializes camera sensor, displays preview and handles cleanup
本脚本初始化摄像头传感器、显示预览并处理清理工作
"""

import sys
import uos as os  # 导入操作系统接口模块，重命名为os
import time
from media.sensor import *  # 导入传感器模块
from media.display import *  # 导入显示模块
from media.media import *   # 导入媒体管理模块

def init_sensor():
    """
    Initialize camera sensor with specified configuration
    使用指定配置初始化摄像头传感器

    功能：配置摄像头参数并返回传感器对象
    关键配置：设置水平镜像为True，实现图像左右翻转
    """
    sensor = Sensor()  # 创建传感器实例

    # Reset sensor to default state
    # 将传感器重置为默认状态
    # 作用：清除之前的配置，确保从干净状态开始
    sensor.reset()

    # Configure channel 1 output format to 640x480 RGB565
    # 配置通道1输出格式为640x480 RGB565
    # 参数说明：
    # width=640, height=480 - 设置图像分辨率
    # chn=CAM_CHN_ID_1 - 指定使用通道1
    sensor.set_framesize(width=640, height=480, chn=CAM_CHN_ID_1)

    # 设置像素格式为RGB565
    # RGB565特点：每个像素16位（5位红+6位绿+5位蓝），节省内存
    sensor.set_pixformat(Sensor.RGB565, chn=CAM_CHN_ID_1)

    # 关键功能：启用水平镜像（水平翻转）
    # 设置为True时，图像会左右翻转，就像照镜子一样
    # 应用场景：前置摄像头、需要镜像显示的场合
    sensor.set_hmirror(True)

    return sensor  # 返回配置好的传感器对象

def main():
    """
    Main function to run camera preview
    运行摄像头预览的主函数

    功能：主程序流程，包含初始化、运行和清理
    """
    sensor = None  # 初始化传感器变量，便于异常处理

    try:
        # Initialize camera sensor
        # 初始化摄像头传感器
        sensor = init_sensor()  # 调用初始化函数获取传感器对象

        # Initialize virtual display with 640x480 resolution
        # 初始化640x480分辨率的虚拟显示
        # 参数说明：
        # Display.ST7701 - 显示屏驱动型号
        # width=640, height=480 - 显示分辨率，与摄像头分辨率匹配
        # to_ide=True - 同时输出到IDE，便于调试和观察
        Display.init(Display.ST7701, width=640, height=480, to_ide=True)

        # Initialize media management
        # 初始化媒体管理
        # 作用：分配和管理媒体处理所需的系统资源
        MediaManager.init()

        # Start sensor operation
        # 启动传感器运行
        # 作用：开始摄像头数据采集流程
        sensor.run()

        # Main loop to capture and display frames
        # 捕获和显示帧的主循环
        # 功能：持续捕获图像并显示，形成实时预览
        while True:
            # Capture frame from channel 1
            # 从通道1捕获帧
            # 返回值img：包含图像数据的对象
            img = sensor.snapshot(chn=CAM_CHN_ID_1)

            # Display captured frame
            # 显示捕获的帧
            # 作用：将图像数据发送到显示设备
            Display.show_image(img)

    except KeyboardInterrupt:
        # 处理键盘中断（Ctrl+C）
        print("User interrupted the program")
        print("用户中断了程序")

    except Exception as e:
        # 处理其他所有异常
        print(f"An error occurred: {str(e)}")
        print(f"发生错误: {str(e)}")

    finally:
        # Cleanup section
        # 清理部分 - 无论是否发生异常都会执行

        # Stop sensor if initialized
        # 如果传感器已初始化则停止
        # 作用：安全停止摄像头采集，释放硬件资源
        if isinstance(sensor, Sensor):
            sensor.stop()

        # Deinitialize display
        # 反初始化显示
        # 作用：关闭显示驱动，释放显示资源
        Display.deinit()

        # Enable sleep mode
        # 启用睡眠模式
        # 作用：允许系统进入低功耗状态
        os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
        time.sleep_ms(100)  # 短暂延时确保资源完全释放

        # Release media resources
        # 释放媒体资源
        # 作用：清理媒体管理器分配的所有资源
        MediaManager.deinit()

if __name__ == "__main__":
    # 程序入口点
    main()  # 调用主函数启动程序
复制代码

代码核心功能解析
1. 水平镜像实现
python

sensor.set_hmirror(True)
复制代码

功能：启用摄像头水平镜像
效果：图像左右翻转，如同照镜子

应用场景：
前置摄像头应用
需要镜像显示的场合
文字识别前的预处理

2. 图像处理流水线
text
摄像头采集 → 水平镜像处理 → RGB565格式转换 → 显示输出

3. 资源管理特点
异常安全：使用try-except-finally确保资源正确释放
渐进式初始化：按顺序初始化各组件
完整清理：确保所有硬件资源都被正确释放

4. 关键参数说明
分辨率：640×480 - 平衡性能与清晰度
像素格式：RGB565 - 节省内存的16位彩色格式
显示模式：ST7701驱动 + IDE输出 - 便于调试

技术要点
镜像设置的时机
在sensor.reset()之后立即设置set_hmirror(True)，确保在数据流开始前就配置好镜像参数。

资源释放顺序
严格按照以下顺序清理：
停止传感器
关闭显示
释放媒体资源

这个程序展示了如何在CanMV K230模块上实现基本的摄像头镜像功能，代码结构清晰，异常处理完善，适合作为计算机视觉项目的基础模板。

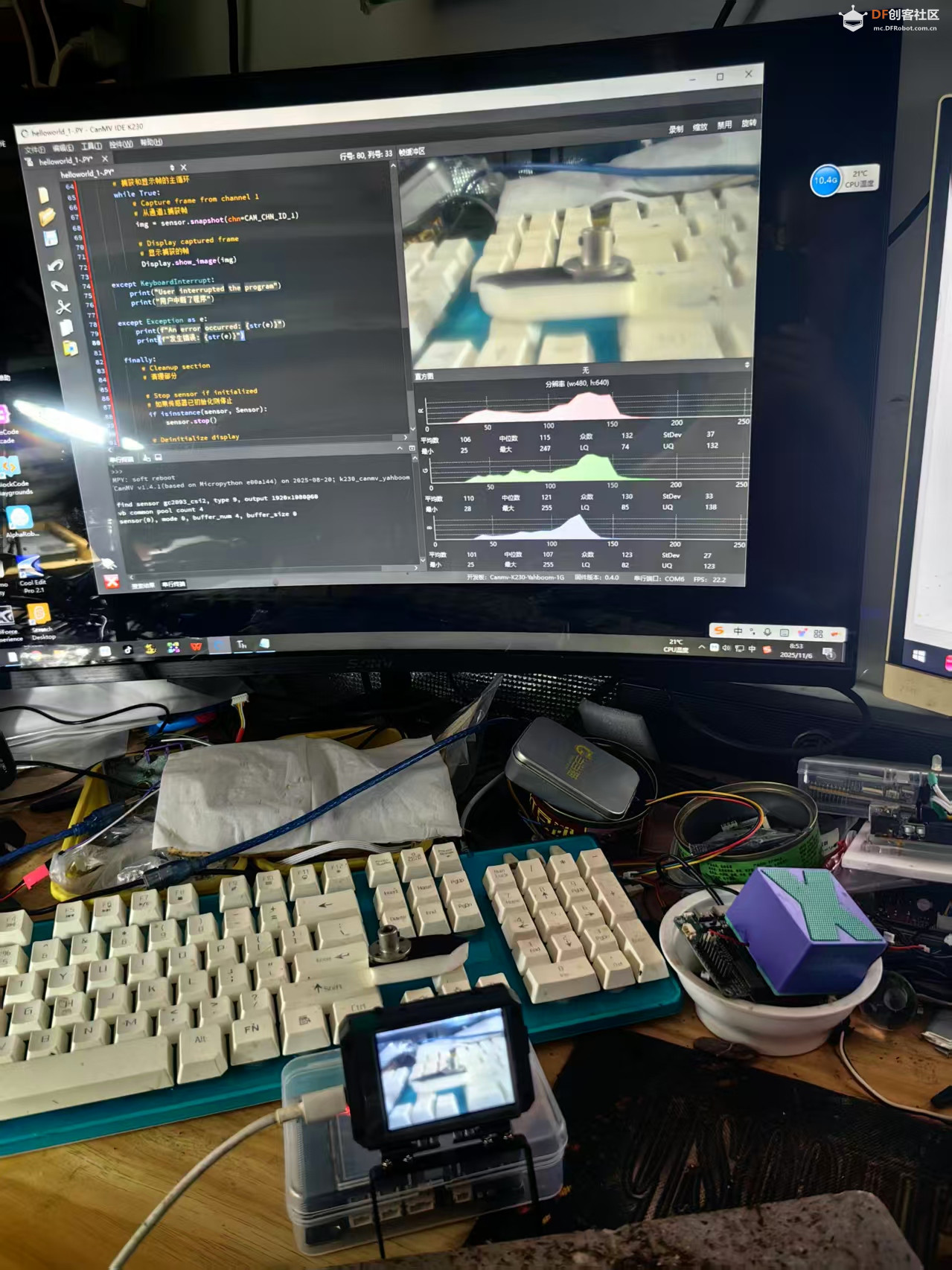

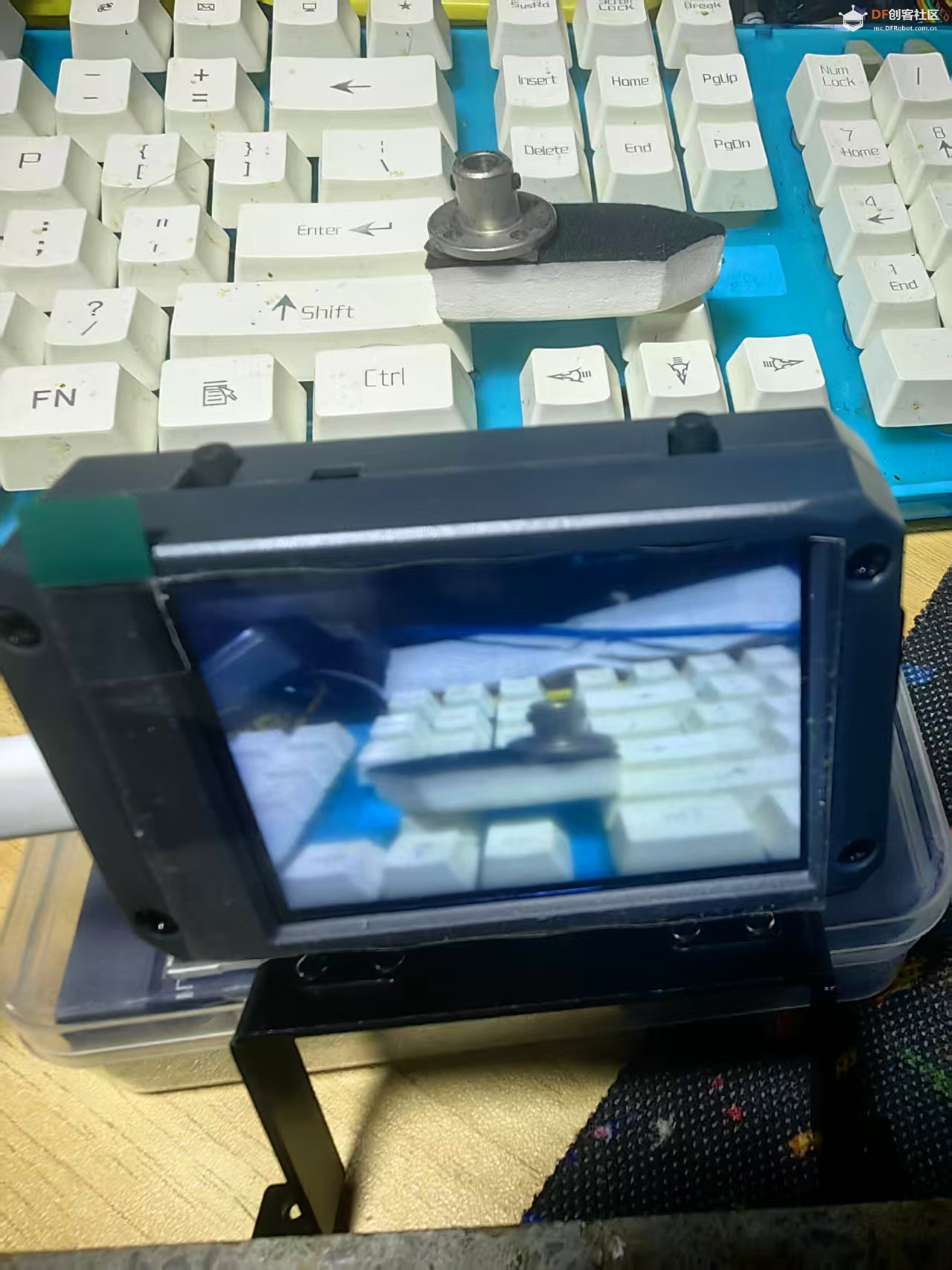

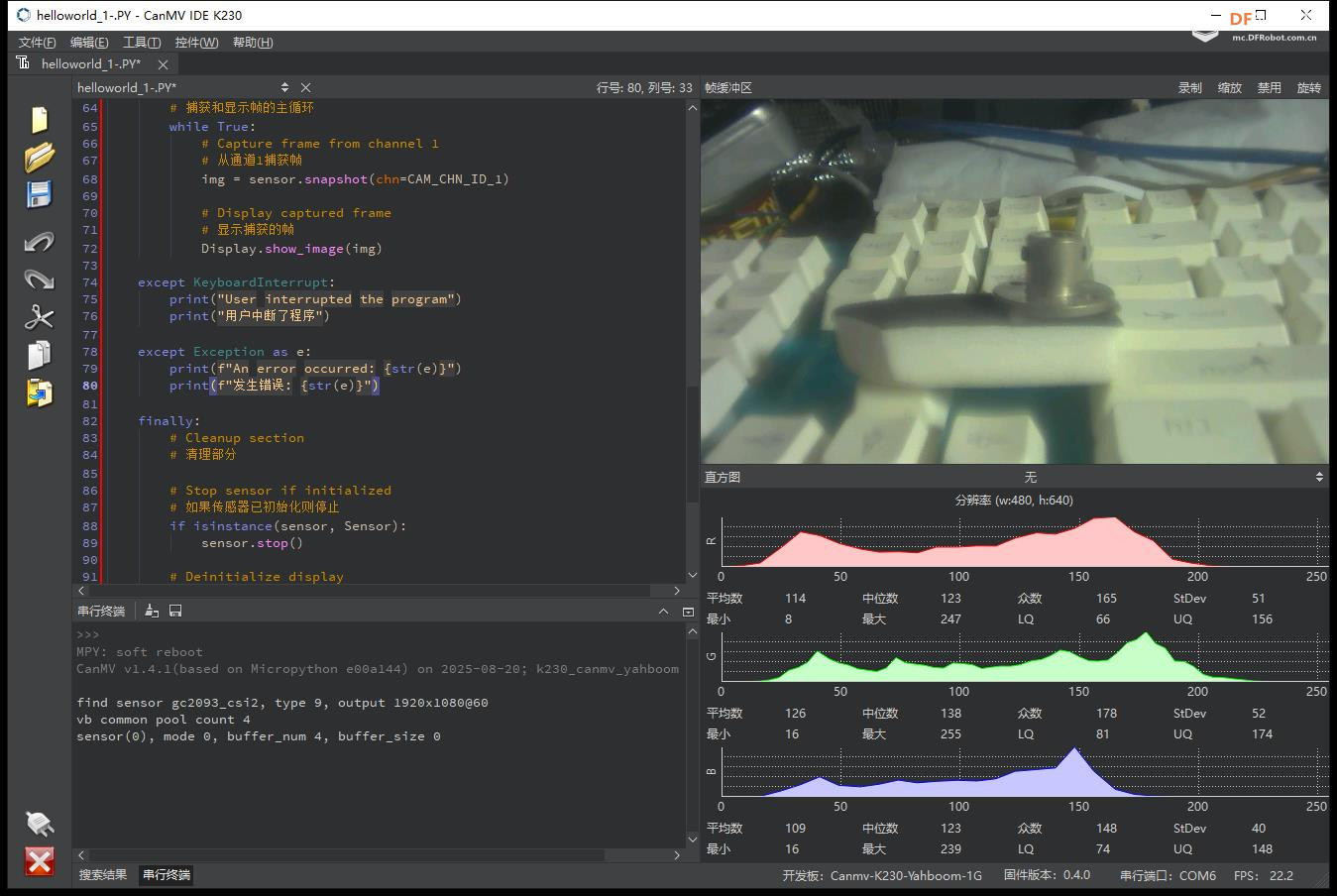

实验场景图
