【花雕动手做】远程控制四路电机Romeo ESP32-S3开发控制板

Romeo ESP32-S3简介

Romeo ESP32-S3开发板是专为机器人项目设计的高性能开发板。该开发板搭载了ESP32-S3-WROOM-1U-N16R8模组，为机器人项目提供强大的计算能力和无线通讯功能。同时，Romeo ESP32-S3还配备了4路2.5A直流电机驱动，无需额外添加电机驱动板即可轻松制作机器人项目。

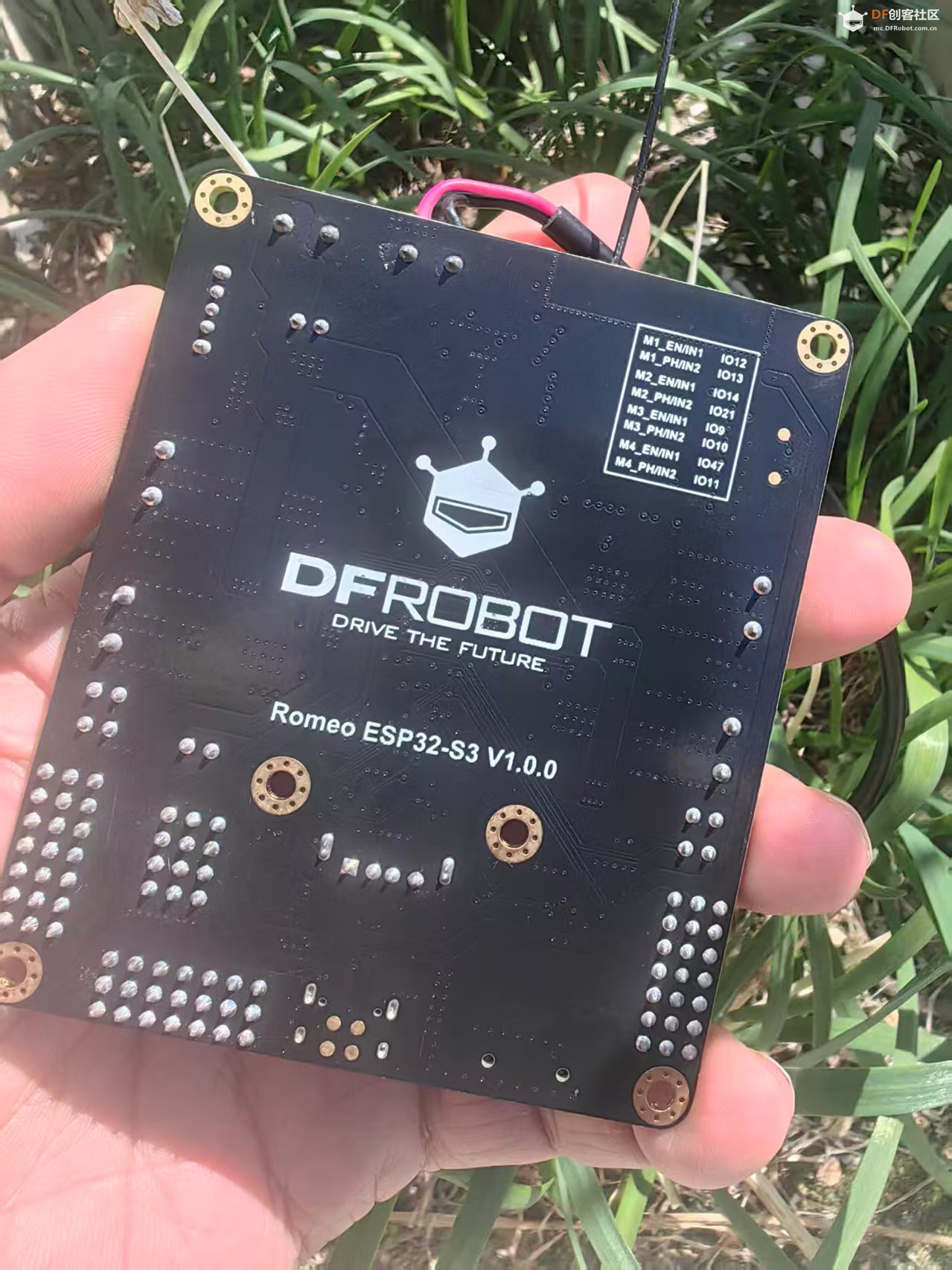

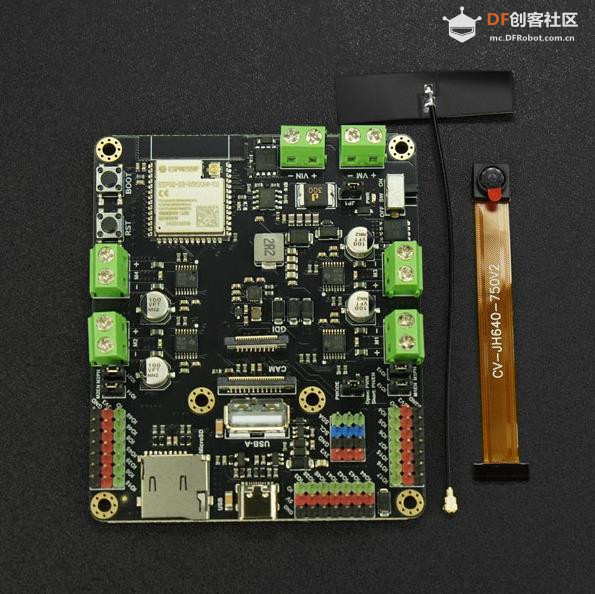

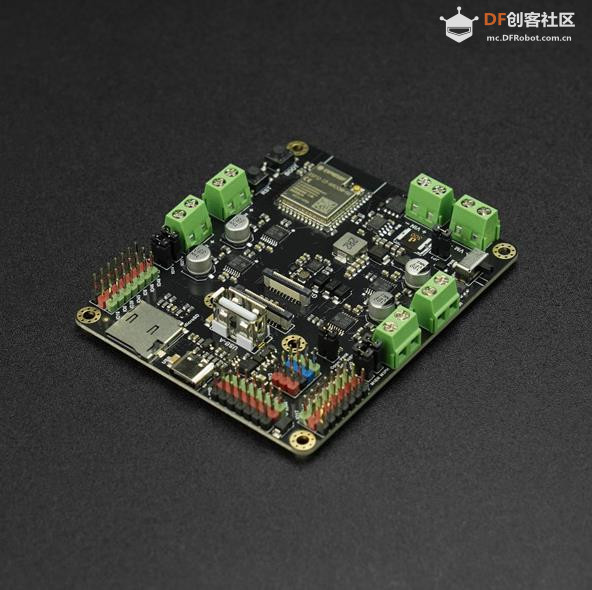

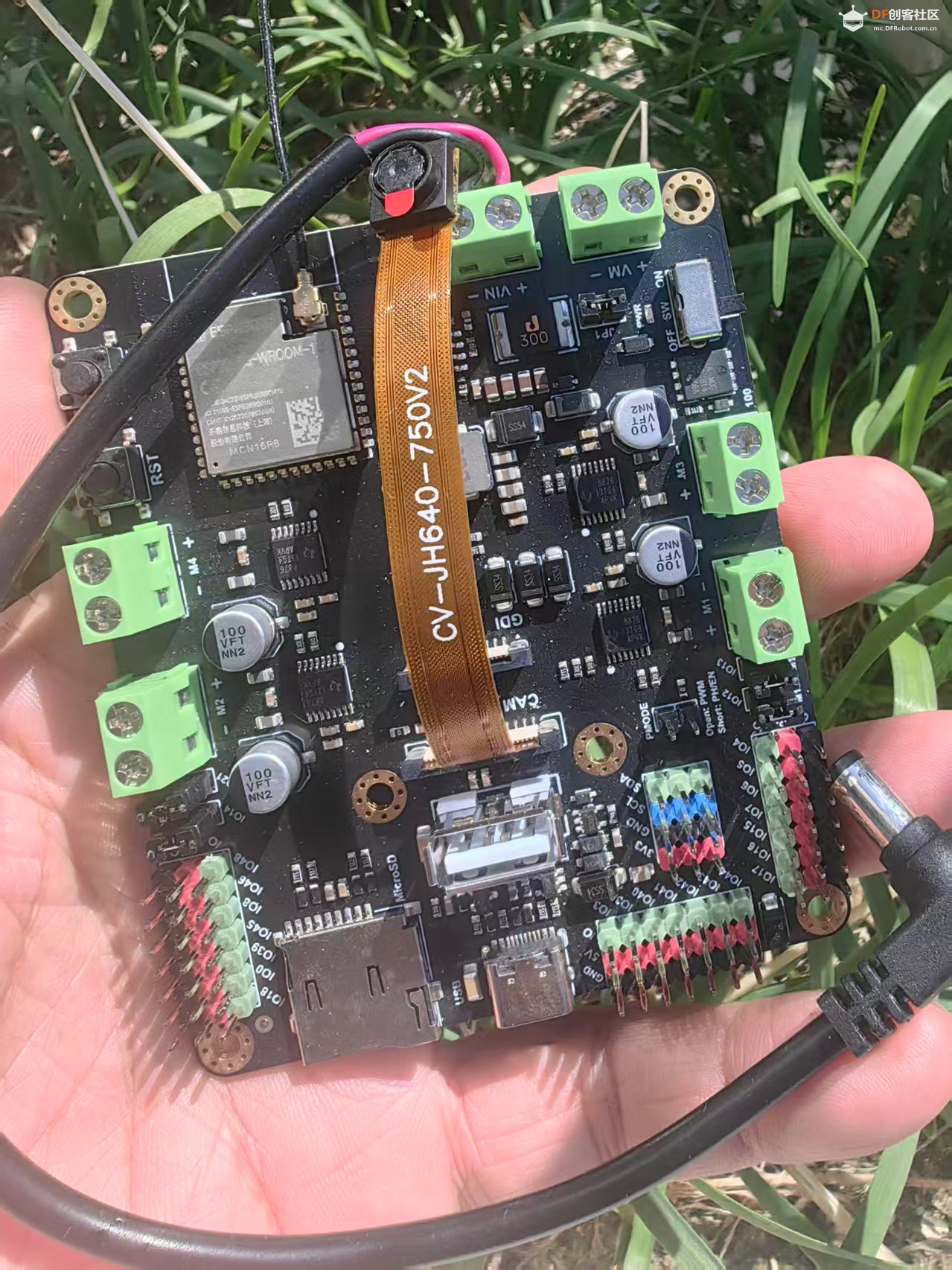

该开发板配备了一颗高品质的OV2640摄像头，拥有200万像素和68°视场角，支持最高1600*1200分辨率，为机器人提供了视觉输入设备。

ESP32-S3-WROOM-1U-N16R8模组内置16MB Flash和8MB PSRAM，可存储更多代码和数据。其搭载的ESP32-S3芯片具备强大的神经网络运算和信号处理能力，使机器人更加智能。

Romeo ESP32-S3支持Wi-Fi和Bluetooth 5 (LE)双模通讯，可实现无线控制机器人和图像传输的功能。

可以在Arduino IDE、ESP-IDF、MicroPython等环境下对Romeo ESP32-S3进行编程，C语言、python都可以轻松的操纵硬件。

注意：烧录代码前，请按住BOOT，点击复位按键，然后松开BOOT使开发板进入下载模式。

一、核心性能详解​

1. 主控芯片与存储性能​

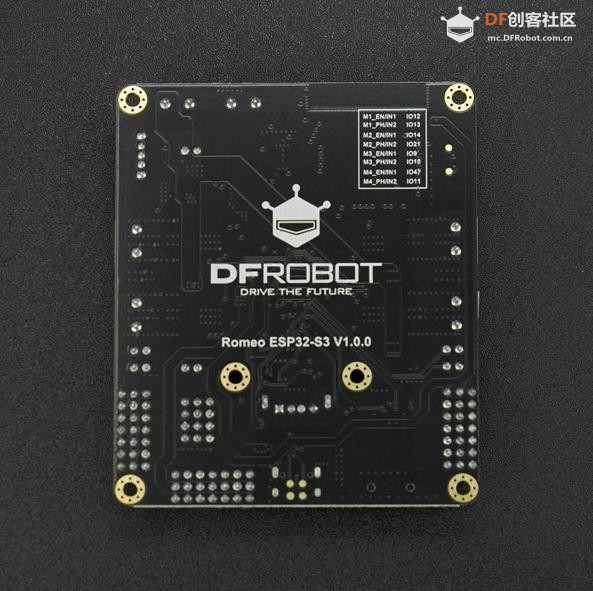

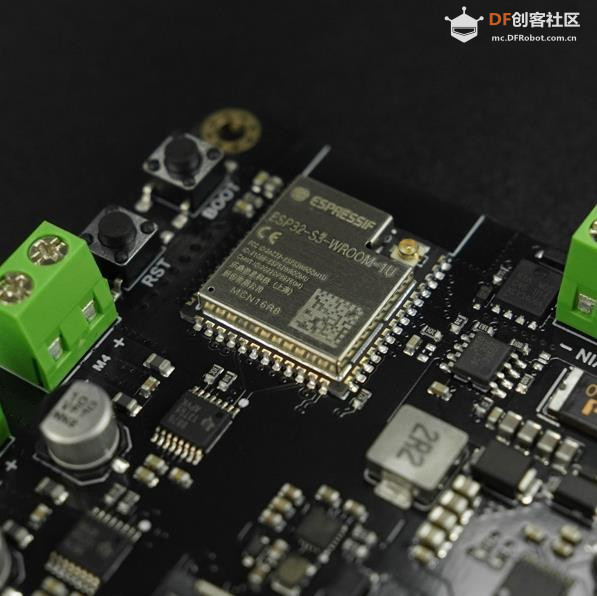

开发板搭载ESP32-S3-WROOM-1U-N16R8高性能模组，采用Xtensa®双核32位LX7微处理器，主频最高可达240MHz，运算能力强劲，可轻松应对机器人实时控制、数据处理、图像解析等高频次任务。模组内置16MB超大Flash与8MB PSRAM，存储空间充裕，既能存储复杂机器人控制代码、AI算法模型，也能缓存视频图像、传感器采集数据，杜绝因存储不足导致的功能受限问题。​
芯片内置向量指令，可加速神经网络计算与信号处理，为图像识别、语音识别、智能决策等AI功能提供底层算力支撑，无需额外搭载算力模块，降低机器人开发成本与硬件复杂度。​

2. 通讯与驱动性能​
支持2.4GHz Wi-Fi（IEEE 802.11b/g/n）与Bluetooth 5 (LE)双模通讯，兼顾无线遥控、视频图传、数据传输、蓝牙组网等多重需求，Wi-Fi支持Station、SoftAP、混杂等多种模式，蓝牙支持mesh组网，远距离无线操控与数据传输更稳定。​
配备四路2.5A大电流H桥电机驱动，支持PH/EN、PWM两种控制模式，驱动能力强劲，可直接适配2WD、4WD轮式机器人，无需外接电机驱动模块，简化硬件接线；5V电源最大输出电流达2A，可稳定驱动多路舵机，轻松实现机械臂、云台等机械结构控制。​

3. 基础硬件参数​
•供电参数：Type-C 5V输入、VIN 7-24V输入、VM 5-24V输入，模组工作电压3.3V，适配多场景供电方式​
•工作环境：0~60℃，满足室内外常规机器人研发与使用需求​

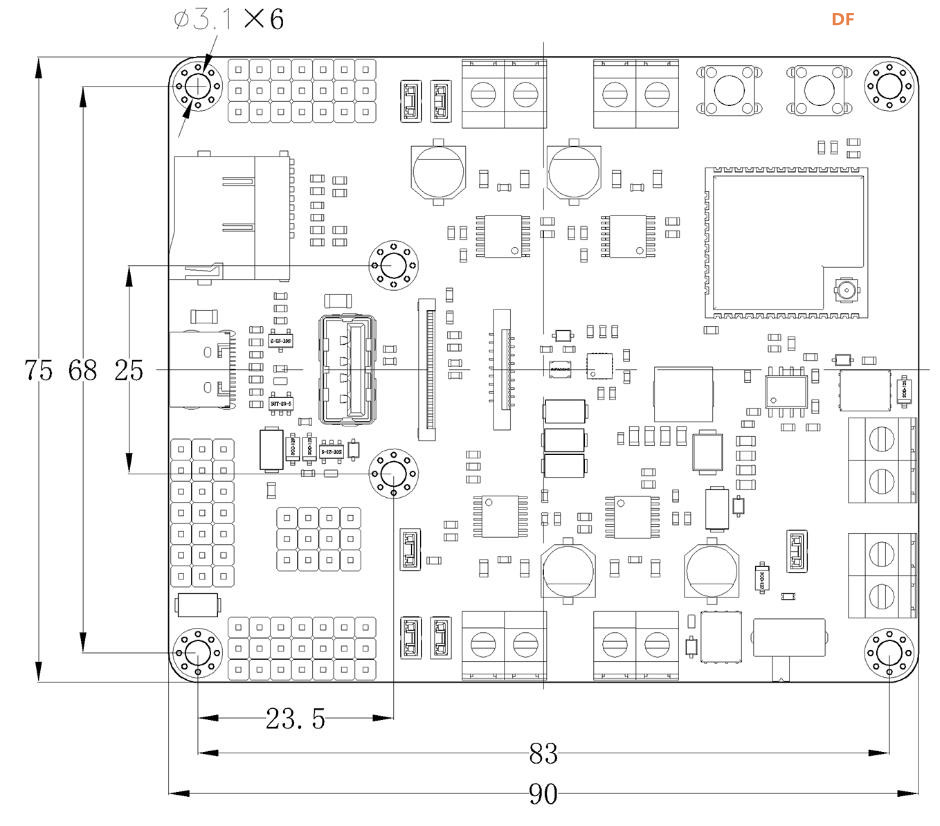

•物理尺寸：75x90mm，体积小巧，便于集成到各类机器人载体中​
•基础存储：内置512KB SRAM、384KB ROM、16KB RTC SRAM，配合大存储模组，运行更流畅

二、核心特色亮点​

1. FPV第一视角，沉浸式机器人体验​
板载OV2640高清摄像头，拥有200万像素，最高支持1600*1200分辨率，拍摄、录制画面清晰细腻。搭配独立摄像头供电电路，供电稳定无干扰，通过手机、电脑端即可实现实时视频图传，解锁机器人第一视角操控，沉浸式体验机器人探索过程；后续可搭载AI算法，实现目标识别、物体追踪、视觉避障等智能功能，升级机器人智能化水平。​

2. 丰富扩展接口，玩法无限拓展​
开发板预留多元化数据接口与引脚资源，硬件扩展性拉满，可按需外接各类外设，持续升级机器人功能，具体接口配置如下：​
•通用接口：27路数字I/O、2路SPI、3路UART、2路I2C、2路I2S，适配主流传感器与外设​
•专用接口：GDI显示接口、DVP摄像头接口、USB 2.0 OTG全速接口、MicroSD卡接口​
•功能外设：8通道LED PWM控制器、20通道12位SAR ADC、5收5发红外收发器、5收5发DMA控制器​
可外接麦克风实现声控交互、功放模块实现语音播报、气体传感器实现环境监测、舵机实现机械臂操控，轻松打造多功能智能机器人。​

3. 开发门槛低，适配多环境编程​
打破复杂嵌入式开发壁垒，支持Arduino IDE、ESP-IDF等主流开发环境，兼容C++、MicroPython两种常用编程语言，无论是嵌入式开发老手，还是零基础入门新手，都能借助熟悉的工具与语言，快速完成机器人代码编写、调试与烧录，大幅缩短开发周期，降低研发难度。​

4. 专属电机驱动，适配多类型机器人​
针对机器人开发优化硬件设计，四路大电流电机驱动可直接适配2WD两轮驱动、4WD四轮驱动机器人，控制模式灵活可选，电机启停、转速、转向调控精准，满足移动机器人巡航、避障、竞速等各类动作需求，无需额外搭建驱动电路，硬件搭建更高效。

三、适配使用场景​

1. 入门级机器人教学与DIY​
适配中小学机器人社团、高校嵌入式入门课程、创客DIY项目，借助简单的编程逻辑，即可搭建基础遥控小车、避障机器人，帮助新手快速掌握嵌入式开发、机器人控制、无线通讯等核心知识，兼顾趣味性与实用性。​

2. 智能视觉机器人研发​
依托板载摄像头与AI算力，开发视觉巡线机器人、目标追踪机器人、视觉避障机器人、人脸识别机器人等，适用于智能安防、家庭陪伴、实验室研发等场景，实现机器人智能化升级。​

3. 多功能特种机器人开发​
借助丰富扩展接口，外接各类传感器与执行机构，开发环境监测机器人、声控互动机器人、机械臂搬运机器人、遥控勘探机器人等，满足工业实训、科研创新、生活辅助等多元化需求。​

4. 物联网联动机器人项目​
利用Wi-Fi与蓝牙双模通讯，实现机器人与手机、电脑、智能家居设备的联动，打造物联网遥控机器人，支持远程操控、数据回传、指令下发，适配智能家居、智慧园区等物联网场景。

四、主要参数
1、基本情况
Type-C输入电压： 5V DC
模组工作电压： 3.3V
VIN输入电压：7-24V
VM输入电压：5-24V
5V电源最大输出电流：2A
电机驱动能力：2.5A
工作温度：0~60℃
模块尺寸：75*90mm

2、硬件信息
处理器：Xtensa® 双核32位LX7微处理器
主频：240 MHz
SRAM：512KB
ROM：384KB
Flash：16MB
PSRAM: 8MB
RTC SRAM：16KB
USB: USB 2.0 OTG全速接口

3、WIFI
WIFI协议：IEEE 802.11b/g/n
WIFI频宽： 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
WIFI模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
WIFI频率：2.4GHz
帧聚合: TX/RX A-MPDU, TX/RX A-MSDU

4、蓝牙
蓝牙协议：Bluetooth 5、Bluetooth mesh
蓝牙频率：125 Kbps、500 Kbps、1 Mbps、2 Mbps


5、接口引脚
数字I/O x27
LED PWM 控制器 8个通道
SPI x2
UART x3
I2C x2
I2S x2
红外收发器：发送通道 x5、接收通道 x5
2 × 12 位 SAR ADC， 20个通道
DMA 控制器，5 个接收通道和 5 个发送通道

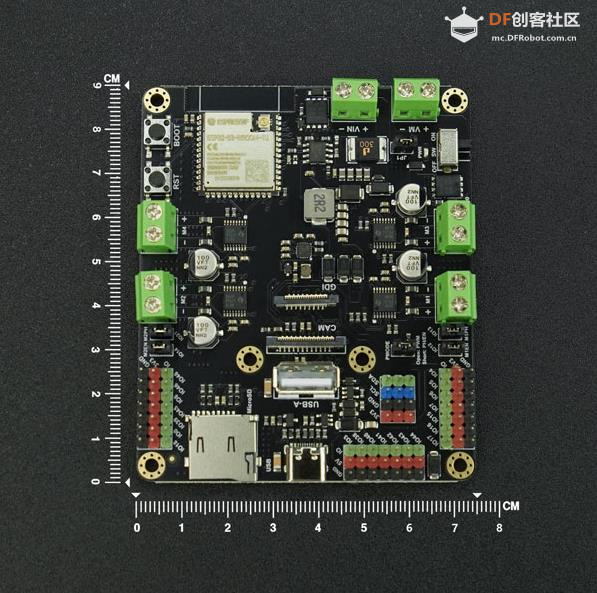

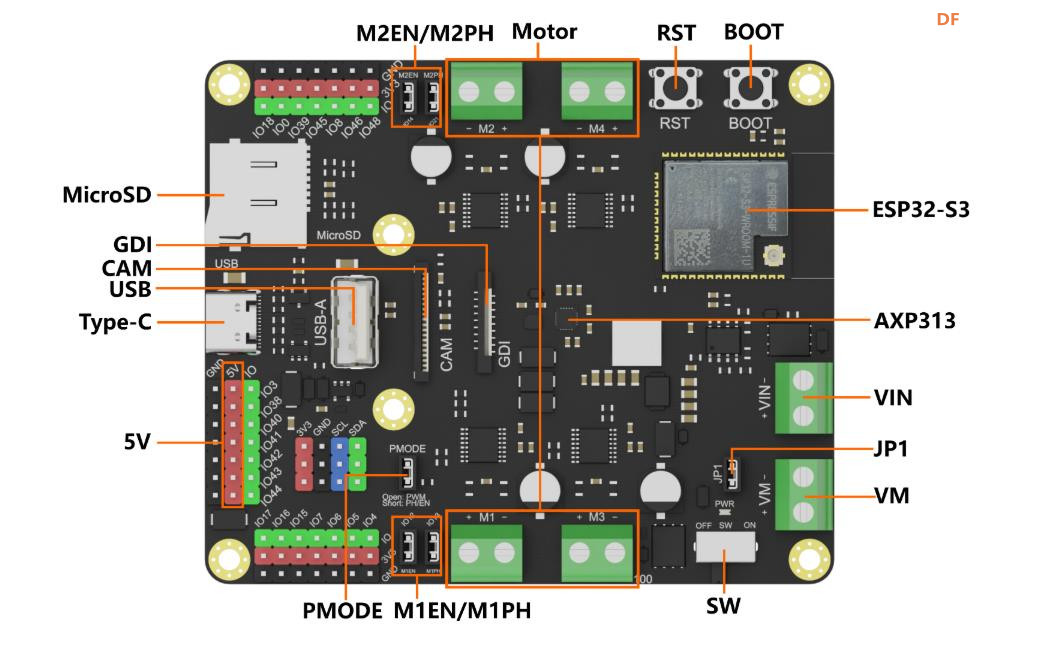

五、板载资源说明

Type-C：5V输入
• 5V：5V电源输出
• VIN：7-24V, 主控电源输入
• VM：5-24V, 电机电源输入
• JP1：电源切换跳线帽，短接时控制器和电机共用电源
• SW：电源控制开关
• PMODE: 电机驱动模式跳线帽，短接时为PH/EN控制模式，断开时为PWM控制模式
• Motor：电机接线端子
• ESP32-S3模组：乐鑫公司推出的ESP32-S3模组
• M1EN/M1PH：M1电机驱动跳线
• M2EN/M2PH：M2电机驱动跳线
• RST：复位按键
• BOOT：BOOT按键
• AXP313A：电源管理芯片
• GDI:GDI显示屏接口
• CAM:DVP摄像头接口
• USB：USB接口，可接USB外设
• MicroSD：TF卡卡槽

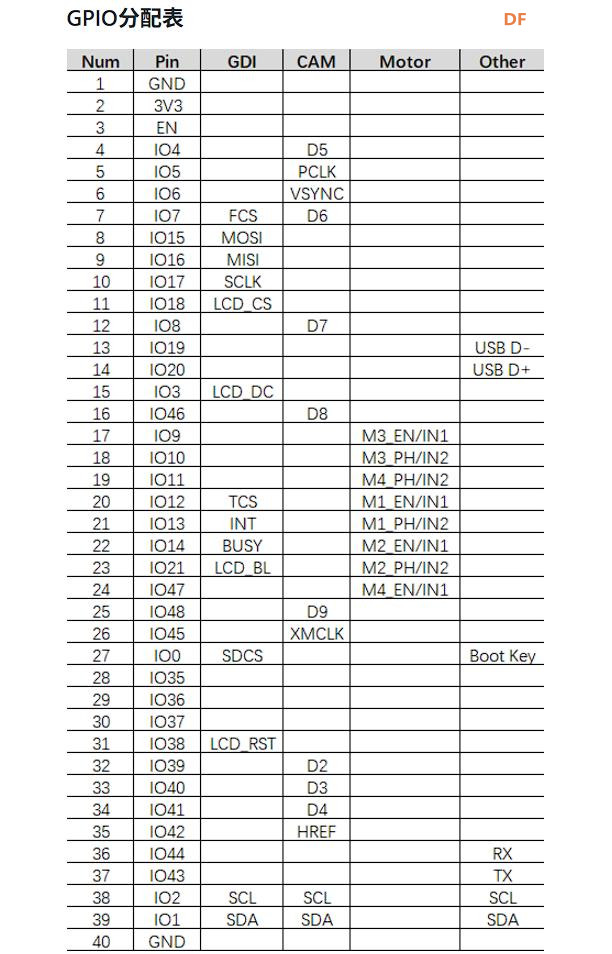

六、控制板引脚概述
