【RainbowLink-V2 4通道隔离USB协议转换器】介绍、驱动安装、通信测试
本文介绍了 DFRobot RainbowLink-V2 调试工具的相关信息,包括外观、参数特点、资源分布、功能等,并安装驱动程序,结合 GPS 模块实现通信测试。

介绍
RainbowLink-V2 是一款集数据转换与供电于一体的袖珍型调试工作站。

核心功能是将单个 USB 接口扩展为四个完全独立的通信通道,包括
  • 一路全隔离RS485、
  • 一路全隔离RS232
  • 两路TTL(UART)
  • 同时对外提供 12V、5V、3.3V 三路稳压电源输出。

【RainbowLink-V2】介绍、驱动安安装、通信测试图1
解决工程师在调试多协议设备或户外作业时,需要携带多个转换器与笨重外置电源的痛点,将数据通信与设备供电集成于一个坚固的外壳内;
为现场工程、物联网开发和工业自动化调试提供一站式的高效、可靠解决方案。
可应用于工业传感器测试和调试、多协议设备调试、实验室和开发板调试等场景。

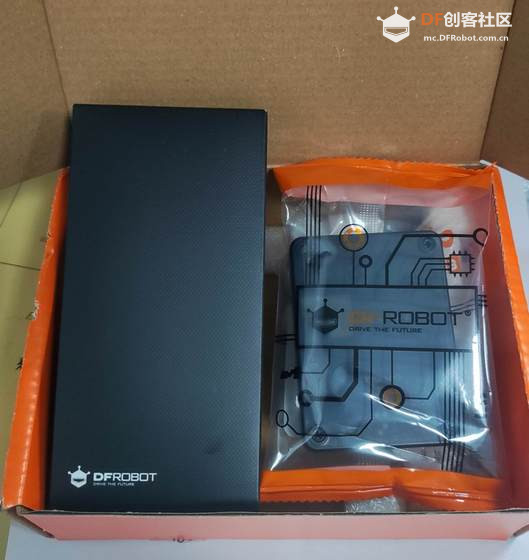

包装
【RainbowLink-V2】介绍、驱动安安装、通信测试图2
【RainbowLink-V2】介绍、驱动安安装、通信测试图3
外观

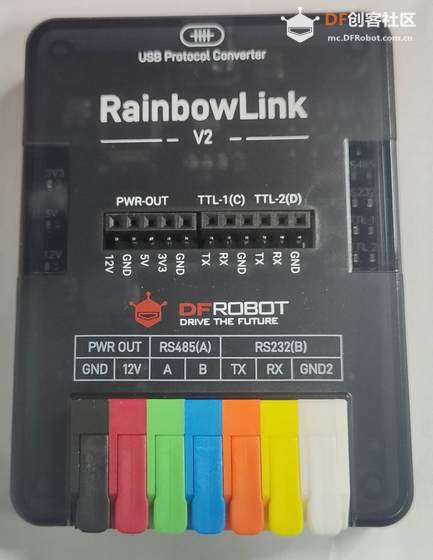

Top view
【RainbowLink-V2】介绍、驱动安安装、通信测试图4

Bottom view
【RainbowLink-V2】介绍、驱动安安装、通信测试图5

特点
  • 便携

    • RainbowLink-V2 内置高效的 DC-DC 升压与稳压电路。可将来自USB端口的5V输入,转换为 12V/800mA、5V/2A以及 3.3V/200mA 三组常用电压输出。
    • 用户在调试 12V 工业传感器、PLC 或户外环境监测设备时,无需再依赖笨重的实验电源或寻找市电插座。
    • 仅需一台笔记本电脑和 RainbowLink-V2,即可在野外或现场直接为受测设备供电并建立通信,极大地提升了调试工作的灵活性与效率。

  • 四通道独立并发

    • 在需要同时连接 RS485 仪表、RS232 工控设备和多个TTL单片机模块的复杂调试场景中,传统的解决方案需要准备多个独立的 USB 转串口转换器,导致桌面混乱、USB 端口占用多且管理困难。
    • RainbowLink-V2 集成了四个完全独立的通信通道,可同步工作:

      • 通道 A 为全隔离 RS485,适用于工业 PLC 和长距离传感器;
      • 通道 B 为全隔离 RS232,用于连接传统硬件与标准串口设备;
      • 通道 C 与通道 D 为 TTL(UART)接口,专为单片机、GPS 模块和各种传感器设计。


  • 全隔离保护

    • 工业现场常存在电压浪涌、地电位差和电气噪声,可能损坏连接的计算机或精密设备。
    • RainbowLink-V2 针对 RS485 和 RS232 通道进行了全面的信号与电源隔离设计。能有效阻断 USB 端与串行接口端之间可能的高压冲击、接地环路和电磁干扰,保护核心电路。

  • 个性化设计

    • RainbowLink-V2 配备了高质量的杠杆式弹簧接线端子,无需任何工具即可完成导线连接:支持12-22AWG线径。多通道设备连接,为每个虚拟串口赋予清晰的名称,实现精准识别。设备外壳采用全封闭PC材料,坚固耐用。



资源参数
  • 3种电压输出(12V/5V/3.3V)
  • 3种通讯协议(RS485/RS232/UART)
  • 4个独立通道(RS485×1/RS232×1/UART×2)
  • RS485 与 RS232 信号电源全隔离设计
  • 杠杆式快接端子,一插一按,快速接线
  • 电源输出内置短路保护,过流保护

规格参数


[td]
参数
详情
USB接口TYPE-C
输入电压5V
波特率2400-128000
TTL电平3.3V
TTL通道数量2
RS485通道(全隔离)数量1
RS232通道(全隔离)数量1
接线端子适配导线12AWG-22AWG
3.3V电压输出额定电流200mA
5V电压输出该电源接口直接连接在USB接口上,故:连接电脑TYPE-C时最大电流2A连接电脑USB-A接口时最大电流500mA
12V电压输出额定电流800mA
外壳材质PC
尺寸77mm×57mm×21mm

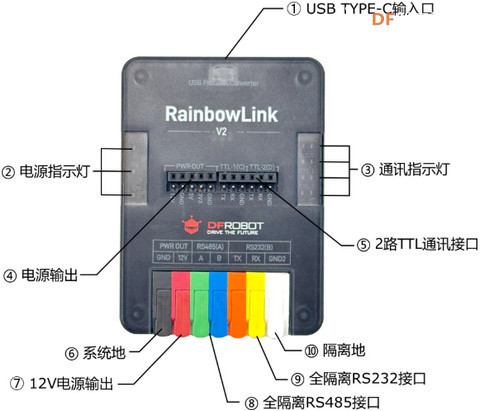

功能分布
【RainbowLink-V2】介绍、驱动安安装、通信测试图6

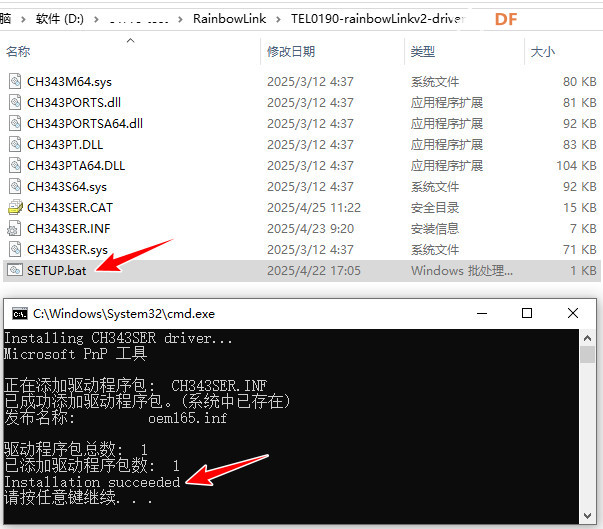

驱动安装
【RainbowLink-V2】介绍、驱动安安装、通信测试图7

上电测试

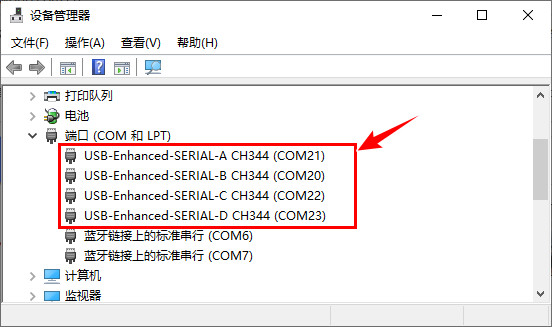

使用 Type-C 数据线连接 RainbowLink-V2 和电脑,打开设备管理器,查看端口设备;
【RainbowLink-V2】介绍、驱动安安装、通信测试图8
串口设备 A、B、C、D 分别对应硬件丝印,便于连接于通信调试。

通信测试
使用 GPS 模块测试串口通信功能。

硬件连接
[td]
RainbowLink-V2
GPS module
Note
RXTXReceive
TXRXTransmission
GNDGNDGround
3V3VCCPower

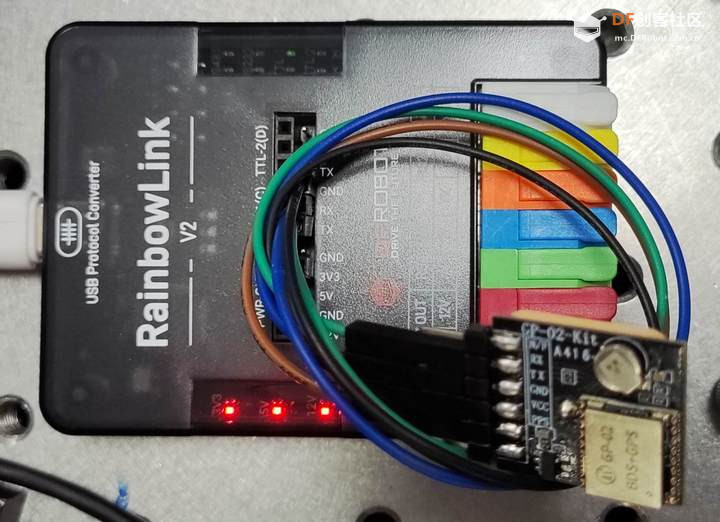

实物图
【RainbowLink-V2】介绍、驱动安安装、通信测试图9

接收消息

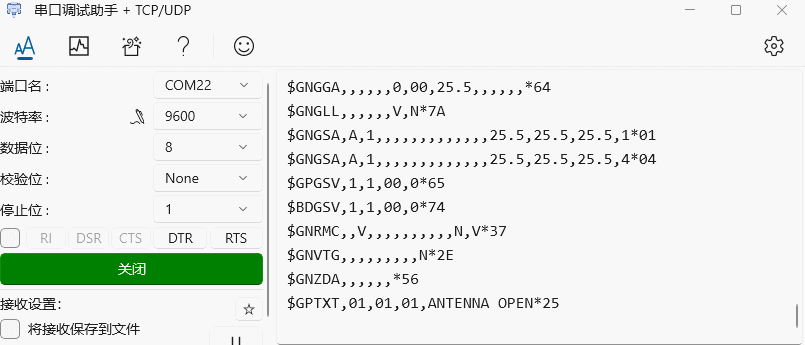

  • 打开串口调试助手软件,配置端口号和波特率;
  • 开启串口,打印接收到的 GPS 信息;

【RainbowLink-V2】介绍、驱动安安装、通信测试图10

同时 RainbowLink-V2 右侧对应指示灯闪烁;
【RainbowLink-V2】介绍、驱动安安装、通信测试图11

总结

本文介绍了 DFRobot RainbowLink-V2 调试工具的相关信息,包括外观、参数特点、资源分布、功能等,并安装驱动程序,结合 GPS 模块实现通信测试,为相关产品的快速开发和应用设计提供了参考。
