本文介绍了 LattePanda Mu 开发套件的相关信息，包括外观、包装、参数特点、应用场景等，之后介绍了开发套件的组装流程与底板资源、原理图等，上电启动预装载的 Windows 11 IoT Enterprise LTSC 操作系统，进一步完成系统更新和驱动安装等，安装 LabVIEW 上位机软件。

介绍

LattePanda Mu 是一款 x86 计算模块，具有可自定义的界面，可满足各种需求。

为了充分利用 x86 CPU 的扩展能力，LattePanda Mu 为这款 CPU 引入了几乎所有类型的硬件接口。这包括通常只能在 ARM 开发板上找到的接口。

详见：Introduction - LattePanda Documentation .

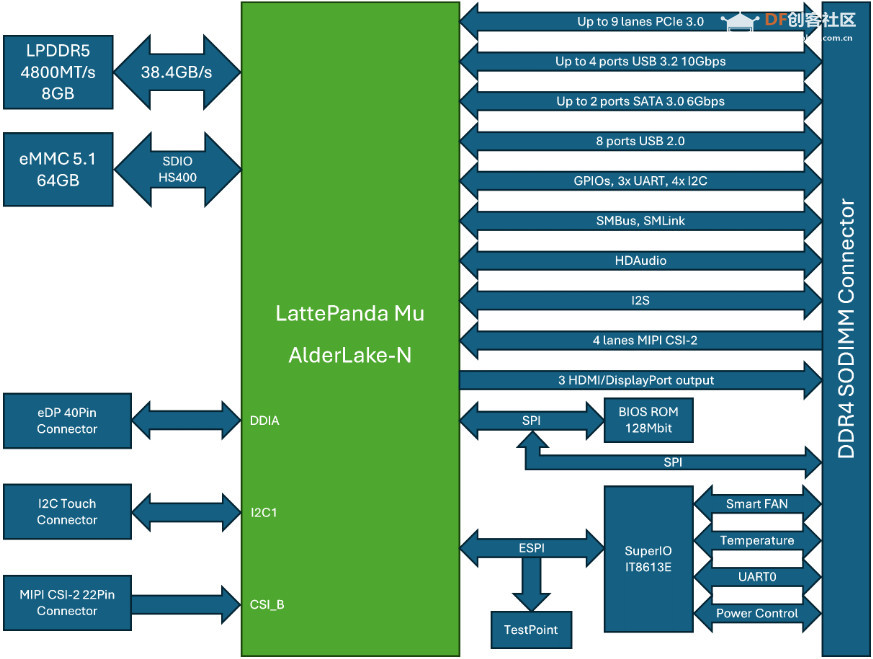

系统框图

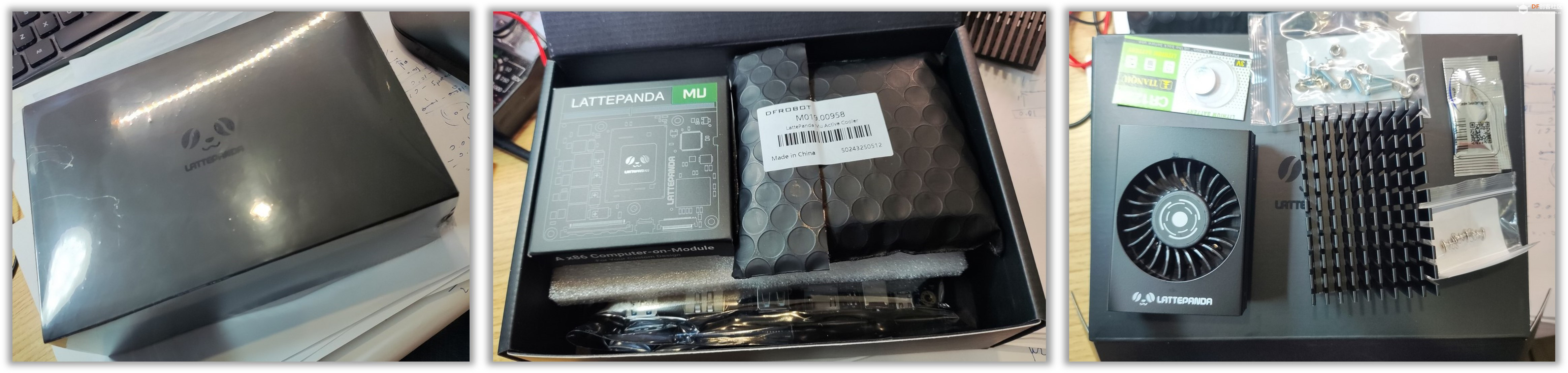

包装

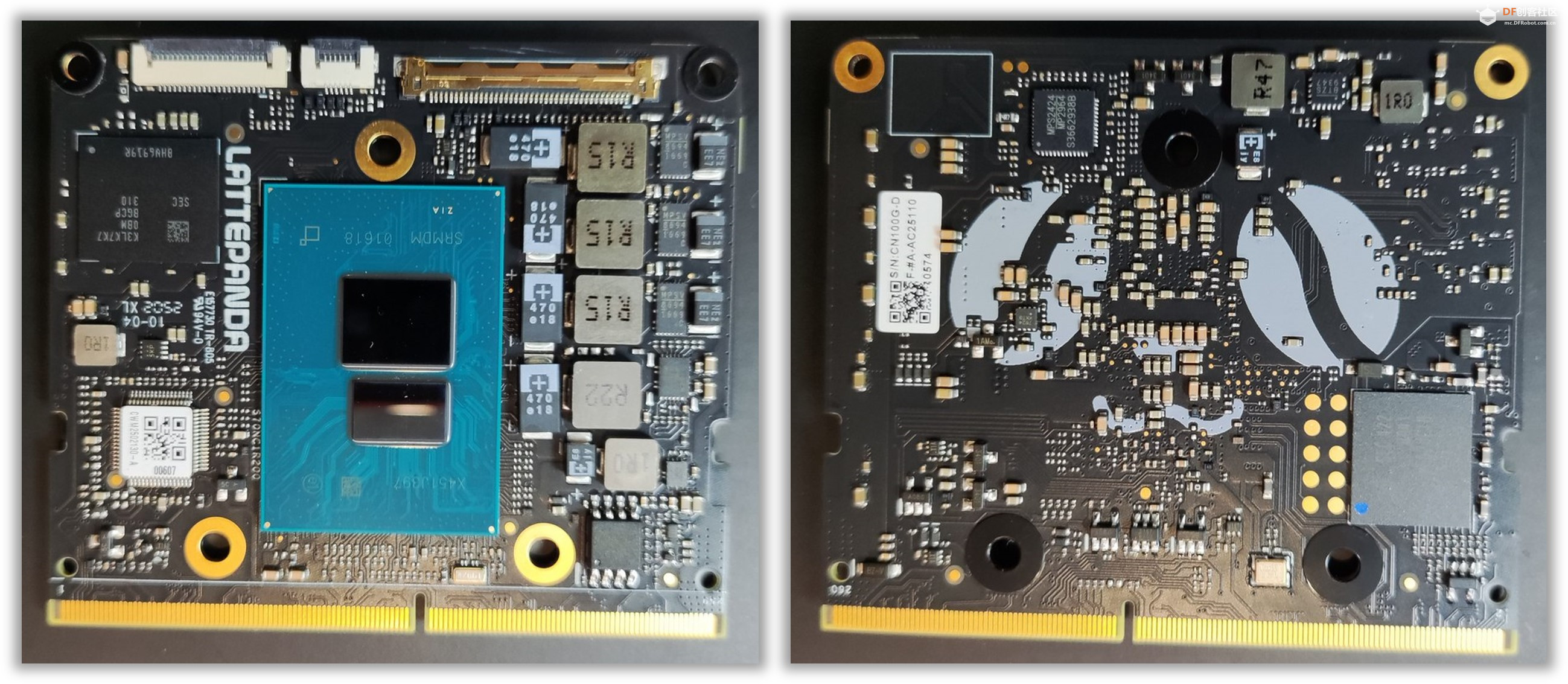

核心板

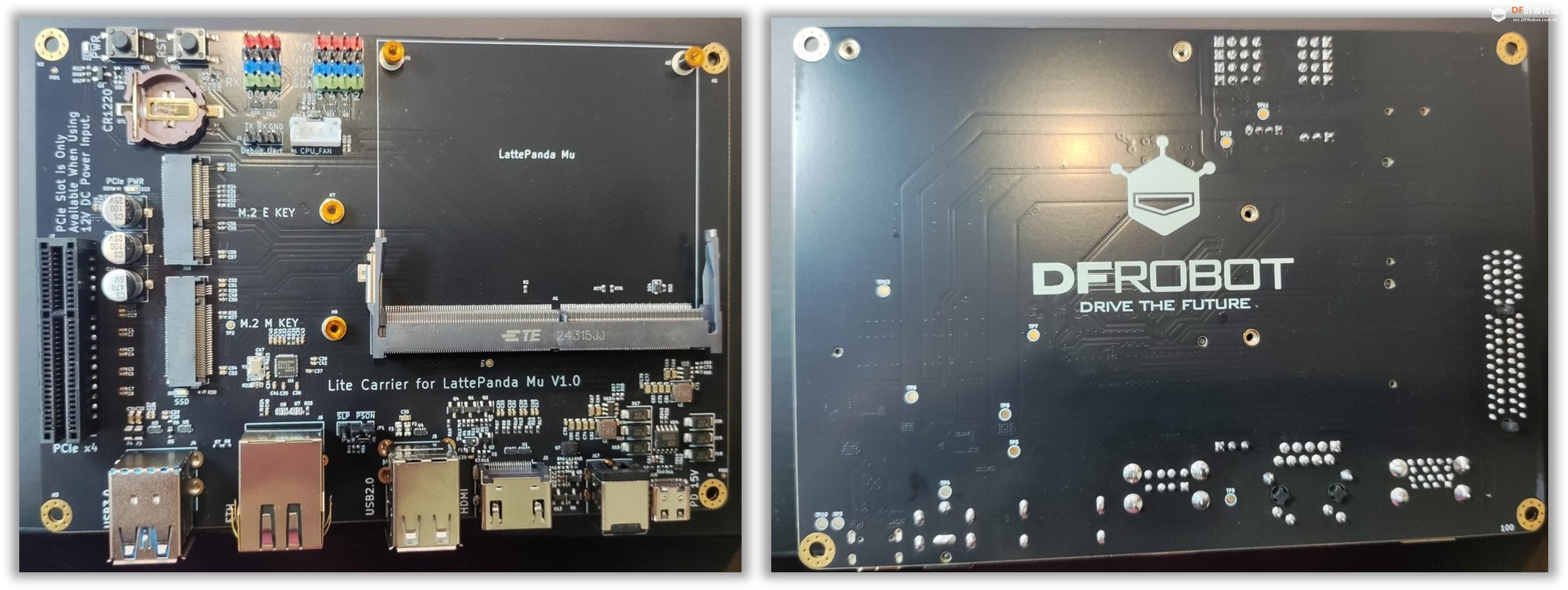

底板

Lite 载板是专为 LattePanda Mu 计算模块设计的开发平台，集成了 USB 3.0、Type-C、以太网、PCIe 3.0、M.2 M Key、M.2 E Key 和 HDMI 等常用接口。

这允许连接各种外部设备和模块，促进不同设计概念的快速原型设计和测试，从而缩短产品开发周期。此外，它的完整设计是开源的，因此非常适合作为 LattePanda Mu 载板设计的参考。

底板

Carrier Lite 是专为 LattePanda Mu 计算模块设计的开发平台，集成了 USB 3.0、以太网、HDMI 等常用接口，便于开发者连接各种模块进行快速功能测试和应用设计。

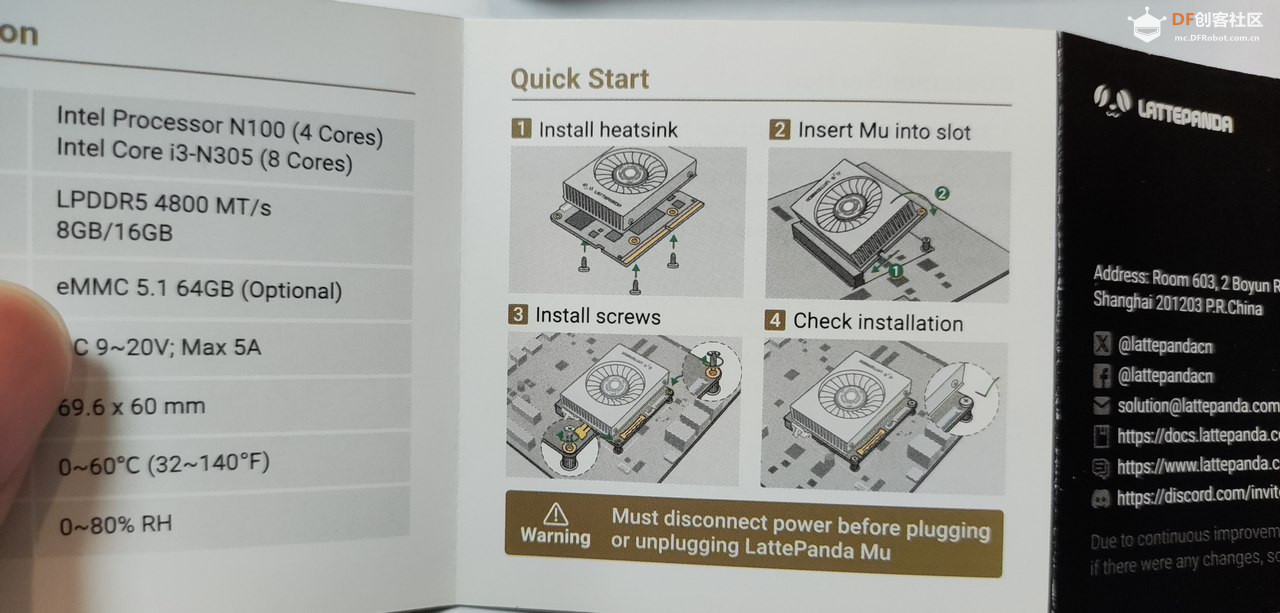

使用方法

• 将散热器安装到 LattePanda Mu 上。
• 将配备散热片的 LattePanda Mu 以 30° 角插入插槽，然后按下。
• 用固定螺丝固定 LattePanda Mu。
• 根据需要连接散热器风扇、eDP 带状电缆和其他内部外围设备。
• 安装 RTC 电池。
• 连接电源并按下电源按钮以启动设备。



由于 RTC 断电，初始启动可能会很慢，系统可能会自动重启 1-2 次。请耐心等待。第一次开机后，只要 RTC 保持通电状态，开机速度就会恢复正常。

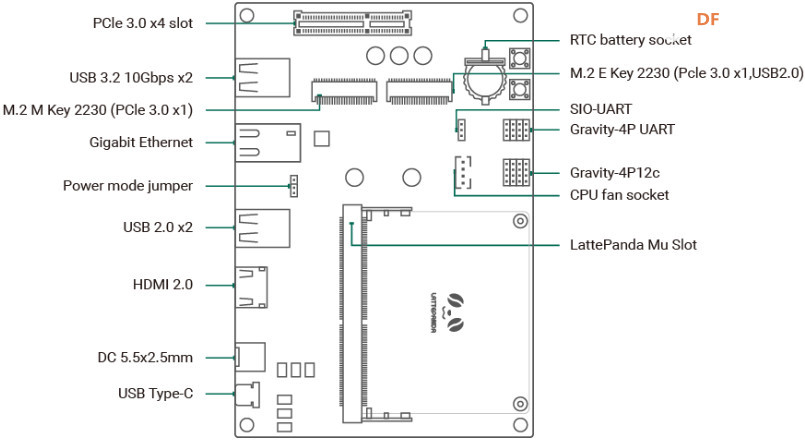

硬件接口

• LattePanda Mu 插槽：用于安装 LattePanda Mu 计算模块。
• USB Type-C：仅电源，协商 15V PD 电源。
• DC 5.5x2.5mm：电源输入，支持 12~20V 宽电压范围。
• HDMI 2.0：视频输出，支持 4K 分辨率，最大信号带宽 TMDS 600MHz。
• USB 2.0 x2：标准 USB 2.0 接口。
• Power Mode Jumper：用于切换电源模式，详见 Power Mode Switch。
• 千兆以太网：RTL8111 NIC。
• USB 3.2 10Gbps x2：标准 USB 3.0 接口，支持 5Gbps 和 10Gbps 传输速率。
• PCIe 3.0 x4 插槽：用于扩展 PCIe 设备，仅可通过 DC 5.5x2.5mm 输入提供 12V 电源。
• RTC 电池插座：支持插入 CR1220 电池为 RTC 供电。
• M.2 M Key：支持使用 M.2 2230 NVMe SSD、PCIe 3.0 x1 信号进行扩展。
• M.2 E Key：支持使用 M.2 2230 WLAN 无线网卡、PCIe 3.0 x1、USB2.0 信号进行扩展。
• SIO_UART：3.3V 逻辑电平，可用作串口端子。
• Gravity-4P UART：3.3V 逻辑电平，用于连接 UART 外设。
• Gravity-4P I2C： 3.3V 逻辑电平，用于连接 I2C 外设。
• CPU 风扇：连接 5V 散热风扇。

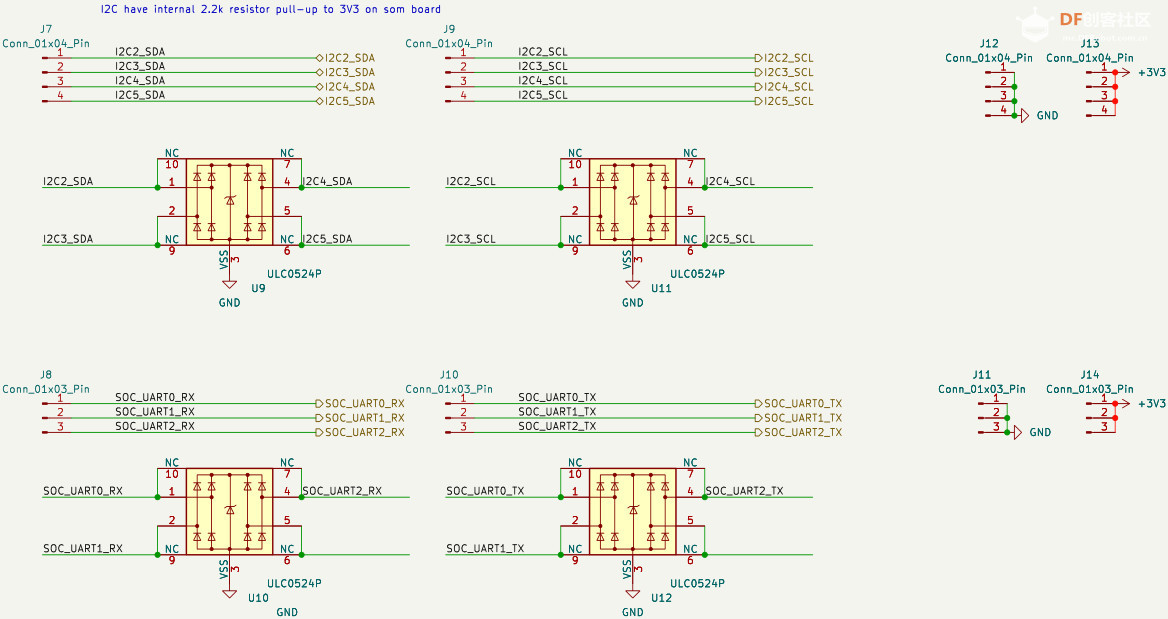

原理图

GPIO

详见：Lite Carrier for LattePanda-Mu .

组装

根据说明书提示，组装风扇和核心板；

（1）使用十字螺丝刀拧下风扇底部的三个弹簧螺丝；

（2）揭开风扇模块底部的硅脂保护膜；

（3）将风扇与底板的螺丝孔对准，使用弹簧螺丝将二者固定，注意螺丝拧到合适位置即可；

（4）将连接完成的核心板和风扇斜插入底板对应接口位置，向下轻轻压至两侧卡扣合上即可；

（5）拧上核心板左右两边的定位螺丝，将其与底板固定连接；

（6）安装底部两层亚克力板（镂空板在上），实现开发板的电气隔离与保护；

• 将风扇供电线与底板对应接口连接；



• 将 CR1220 纽扣电池安装至 RTC 电池底座位置，注意正负极方向；
• 最后检查各处连接是否到位。



上电

供电方式：

• USB Type-C：兼容支持 PD 协议的电源适配器，输出功率为 45W 或更高。
• DC 插孔：兼容输出电压为 12~19V、输出功率为 45W 或更高的电源适配器，DC 连接器规格为 5.5x2.5mm。



若需要使用 PCIe x4 插槽，则必须使用输出电压为 12V 的 DC 5.5x2.5mm 接口电源适配器。

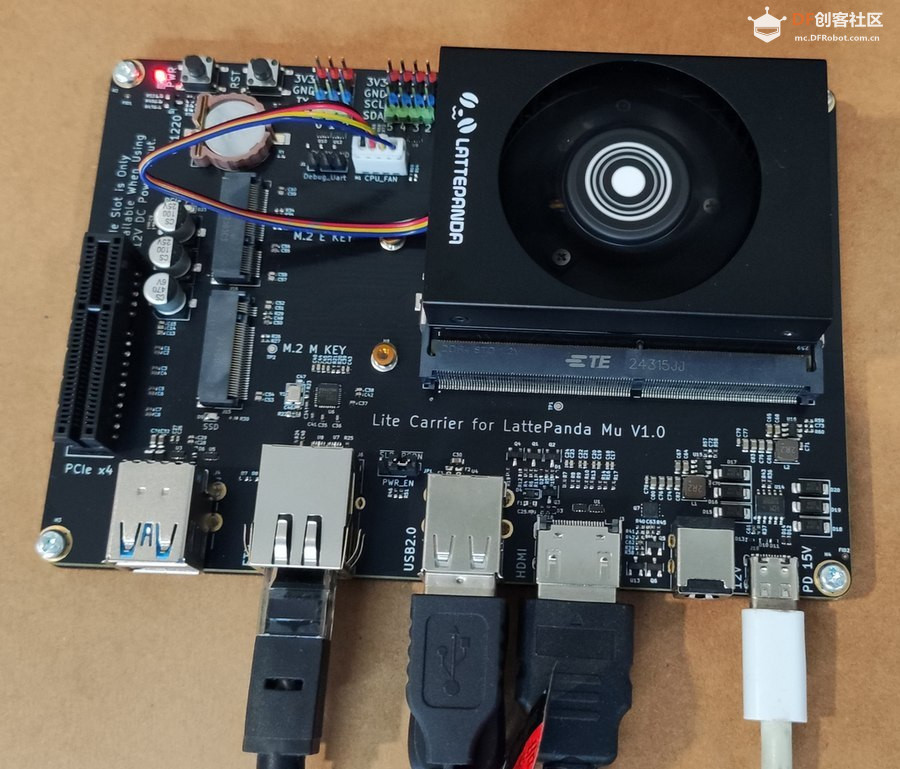

使用 12V 、2A 直流电源适配器或 PD 电源给开发板供电

连接网线、HDMI 显示器、键盘鼠标等；

连接完成后，短按底板 PWR 键启动系统；

操作系统

显示器显示系统开机画面，预装 Windows 11 IoT Enterprise LTSC 操作系统；

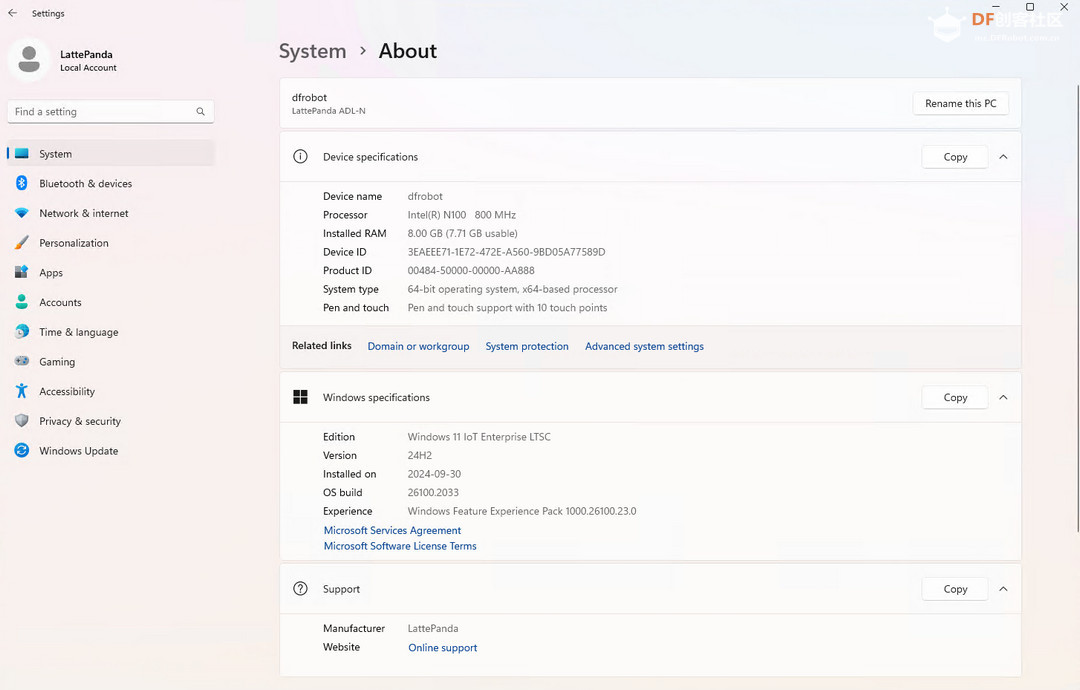

进入 设置 - 系统 - 关于 查看系统及硬件配置信息；

Windows 11 IoT LTSC 是面向嵌入式系统和 IoT 物联网设备，如 POS 机、ATM 机、医疗设备等。

IoT LTSC 的设计考虑了这些设备对操作系统轻量化、稳定性和长期支持的需求。

该系统相较于 LTSC 版本更精简，专为低功耗、资源有限的设备设计，减少了部分桌面版 Windows 的功能，保持了与嵌入式设备相关的核心功能和长期支持。

LabVIEW 安装

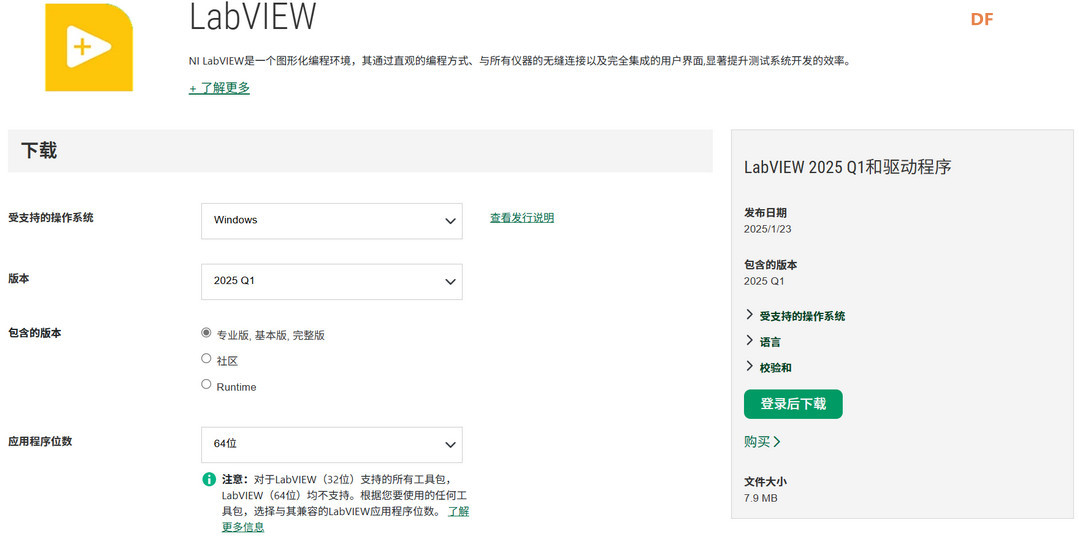

• 进入 艾默生旗下测试和测量系统 - NI 官网下载 LabVIEW 软件安装包；



• 下载完成后运行安装程序，根据项目需求选择扩展程序包和插件；

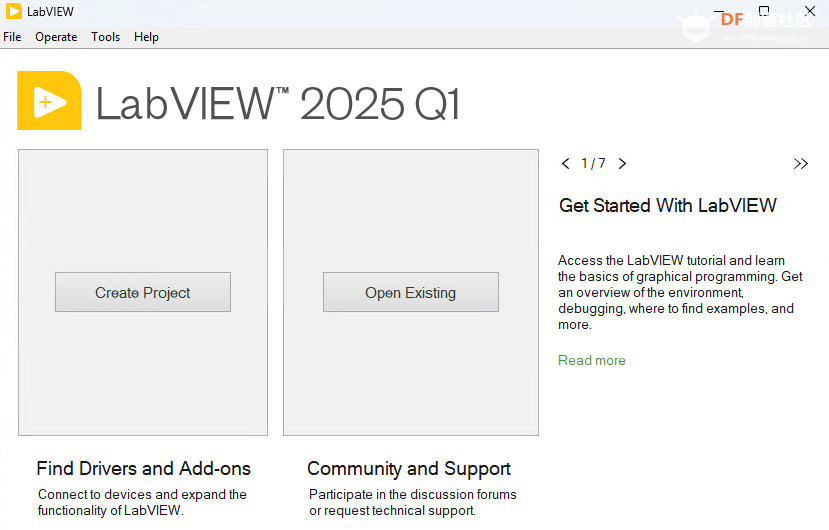

• 安装完成后重启系统，在开始菜单中找到 LabVIEW 图标，点击启动程序；



后续将完成 LabVIEW 工程测试，结合 UART 串口通信实现步进电机驱动、旋转角度和速度的精确控制。

总结

本文介绍了 LattePanda Mu 开发套件的相关信息，包括外观、包装、参数特点、应用场景等，之后介绍了开发套件的组装流程与底板资源、原理图等，上电启动预装载的 Windows 11 IoT Enterprise LTSC 操作系统，进一步完成系统更新和驱动安装等，安装 LabVIEW 上位机软件，为后续编程并实现步进电机和数据采集设备的联合调用做好准备。
