给小智AI装上“手脚”：掌控板语音控制灯带与电机实战

让小智AI不仅能听会说，还能控制灯带和电机，打造真正的智能硬件终端

【项目缘起】

       小智AI 是一款开源的端侧语音助手项目，基于 ESP32 实现，支持唤醒词、语音识别、大模型对话等功能。它的代码结构清晰，硬件抽象层完善，非常适合作为智能硬件的“大脑”。而掌控板作为国内创客教育常用的主控板，集成了 OLED 屏幕、按键、I2C 接口等资源，性价比极高。如果能将小智AI 移植到掌控板上，并扩展出控制灯带、电机的能力，就能打造出一个既能语音交互又能驱动外设的智能终端。

       经过一段时间的折腾，我成功将小智AI v2.0.5 移植到了掌控板 1.0 和 2.0 上，并通过 MCP（Model Context Protocol）工具让 AI 可以直接控制 WS2812 灯带和直流电机。这篇文章将分享完整的改造过程，希望给同样想折腾的朋友一些启发。

【准备工作】

       硬件清单
       掌控板 2.0（或 1.0） ×1
       WS2812 灯带（12/24 灯珠） ×1
       行空板 K10 IO 扩展板（用于驱动灯带） ×1
       micro:bit 掌控 IO 扩展板（用于驱动电机，兼容行空板 M10/K10） ×1
       直流电机 ×2
       杜邦线、面包板、5V 电源（电机供电）

       软件环境
       操作系统：Windows 10/11
       ESP-IDF v5.5.1（官方推荐）
       小智AI 开源代码（版本 2.0.5，从 [GitHub](https://github.com/78/xiaozhi-esp32) 克隆）
       Git等工具

【移植核心步骤】

       适配掌控板引脚配置

       小智AI 的板级文件位于 `main/boards/` 目录下，我们以 `bread-compact-esp32` 为模板，修改 `config.h` 中的引脚定义，匹配掌控板的硬件连接：

       麦克风 I2S：使用 P8/P9/P13（对应 GPIO26/25/18）
       扬声器 I2S：使用 P14/P15/P16（对应 GPIO19/21/5）
       OLED 屏幕（sh1106，128x64）：I2C 引脚 SDA=GPIO23，SCL=GPIO22
       按键：A 键=GPIO0（BOOT），B 键=GPIO2
       WS2812 灯带：GPIO33
       电机驱动 I2C：复用 OLED 的 I2C 总线（地址 0x10）

       关键配置如下（已省略无关项）：

// config.h
#define AUDIO_I2S_MIC_GPIO_WS   GPIO_NUM_25
#define AUDIO_I2S_MIC_GPIO_SCK  GPIO_NUM_26
#define AUDIO_I2S_MIC_GPIO_DIN  GPIO_NUM_18
#define AUDIO_I2S_SPK_GPIO_DOUT GPIO_NUM_19
#define AUDIO_I2S_SPK_GPIO_BCLK GPIO_NUM_21
#define AUDIO_I2S_SPK_GPIO_LRCK GPIO_NUM_5

#define BOOT_BUTTON_GPIO        GPIO_NUM_0   // A键
#define ASR_BUTTON_GPIO         GPIO_NUM_2   // B键

#define DISPLAY_SDA_PIN GPIO_NUM_23
#define DISPLAY_SCL_PIN GPIO_NUM_22

// 禁用 ML307 4G 模块（掌控板没有该硬件）
#define ML307_RX_PIN            GPIO_NUM_NC
#define ML307_TX_PIN            GPIO_NUM_NC

// 灯带引脚
// 注意：circular_strip.h 中会使用此GPIO 33引脚，但在 mcp_server.cc 中直接写死了 33
// 可自行统一到 config.h
复制代码

       禁用 4G 模块，默认 WiFi

       原项目默认启用了 ML307 4G 模块，我们将其引脚设为 `GPIO_NUM_NC`，并在 `dual_network_board.h` 中将默认网络类型改为 WiFi（`default_net_type = 0`），避免程序启动时卡在检测 4G 模块。

       板级文件修改

       `esp32_bread_board.cc` 是掌控板的主板类，我们需要：
       初始化 I2C 总线（用于 OLED 和电机驱动）
       重写 `GetI2CBus()` 虚函数，供 MCP Server 获取总线句柄
       注释掉原有的 `LampController`（本例未使用）
       适配 SH1106 屏幕：掌控板的 OLED 控制器为 SH1106，与常见的 SSD1306 略有不同。因此，在显示初始化部分需要包含头文件 <esp_lcd_panel_sh1106.h>，并调用 esp_lcd_new_panel_sh1106() 而不是 esp_lcd_new_panel_ssd1306()。原代码中已正确修改。
       关键代码：

#include <esp_lcd_panel_sh1106.h>
class CompactWifiBoard : public DualNetworkBoard {
    // ...
public:
    virtual i2c_master_bus_handle_t GetI2CBus() const override {
        return display_i2c_bus_;   // 返回 OLED 的 I2C 总线
    }
};
复制代码

       添加 WS2812 灯带驱动与 MCP 工具

       我们使用 `circular_strip.h` 封装好的灯带驱动，在 `mcp_server.cc` 的 `AddCommonTools()` 函数中创建静态对象并注册工具：

#include "led/circular_strip.h"

void McpServer::AddCommonTools() {
// ... 其他工具 ...
static CircularStrip s_led_strip(static_cast<gpio_num_t>(33), 12);  // GPIO33, 12灯珠
AddTool("self.led_strip.set_all", "设置所有灯珠颜色",
PropertyList({Property("red", kPropertyTypeInteger,0,255), ...}),
[](const PropertyList& p) -> ReturnValue {
s_led_strip.SetAllColor({/* 颜色 */});
return true;
});
// 还支持 set_single, blink, breathe, scroll 等效果
}
复制代码

       这样 AI 就能通过调用 `self.led_strip.set_all` 等工具控制灯带。

       添加电机驱动与 MCP 工具

       电机驱动板通过 I2C 控制（地址 0x10），原 DF的Arduino 库提供了 `IOBOX_Motor` 类，我们将其移植为 ESP-IDF 风格的 `IOBoxMotor` 类，使用 ESP-IDF 的 I2C 驱动。

       "io_box_motor.h"：

#include "driver/i2c_master.h"

class IOBoxMotor {
public:
IOBoxMotor(i2c_master_bus_handle_t bus_handle);
void runMotor(int index, int direction, int speed);
void stopMotor(int index);
static const int M1 = 0, M2 = 1, ALL = 2;
};
复制代码

       "io_box_motor.cpp" 中实现 I2C 通信，发送三字节命令：`[cmd, dir, speed]`，其中 cmd 为 0x00（M1）或 0x02（M2）。

       然后在 `mcp_server.cc` 中，通过 `board.GetI2CBus()` 获取总线，创建电机对象并注册工具：

i2c_master_bus_handle_t i2c_bus = board.GetI2CBus();
if (i2c_bus != nullptr) {
static IOBoxMotor s_motor(i2c_bus);
AddTool("self.motor.run", "运行电机",
PropertyList({
Property("index", kPropertyTypeString),
Property("direction", kPropertyTypeInteger,0,1),
Property("speed", kPropertyTypeInteger,0,255)
}),
[&s_motor](const PropertyList& p) -> ReturnValue {
// 解析参数并调用 s_motor.runMotor
return true;
});
AddTool("self.motor.stop", "停止电机", ...);
}
复制代码

       修改 CMakeLists.txt和 board.h

       在 `main/CMakeLists.txt` 中添加 `circular_strip.cpp` 和 `io_box_motor.cpp` 到源文件列表，并依赖 `driver` 和 `led_strip` 组件。
       修改 `board.h`，添加虚函数 `virtual i2c_master_bus_handle_t GetI2CBus() const { return nullptr; }`，并包含 `<driver/i2c_master.h>`。

【实际演示】

       场景一：语音控制灯带

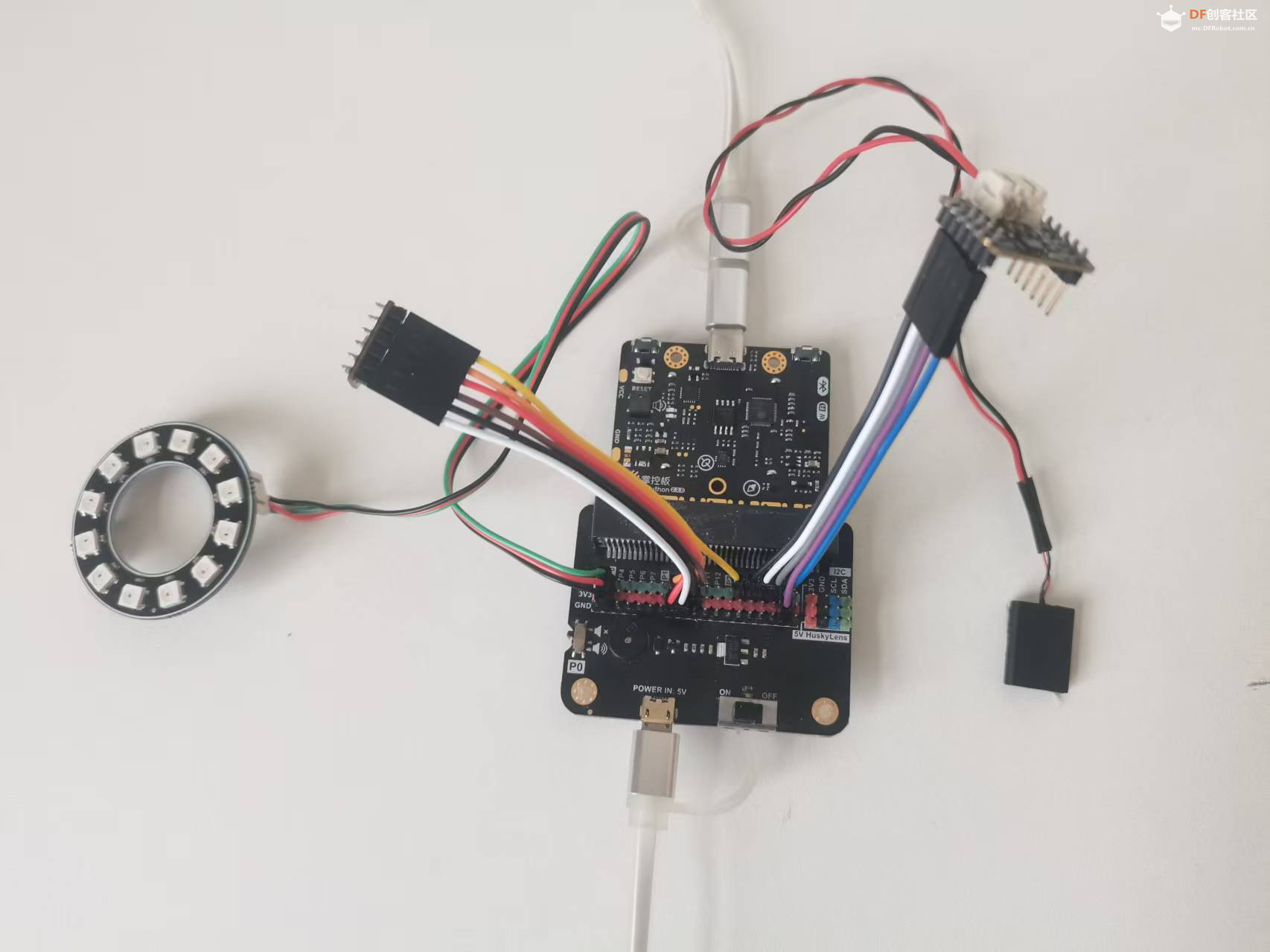

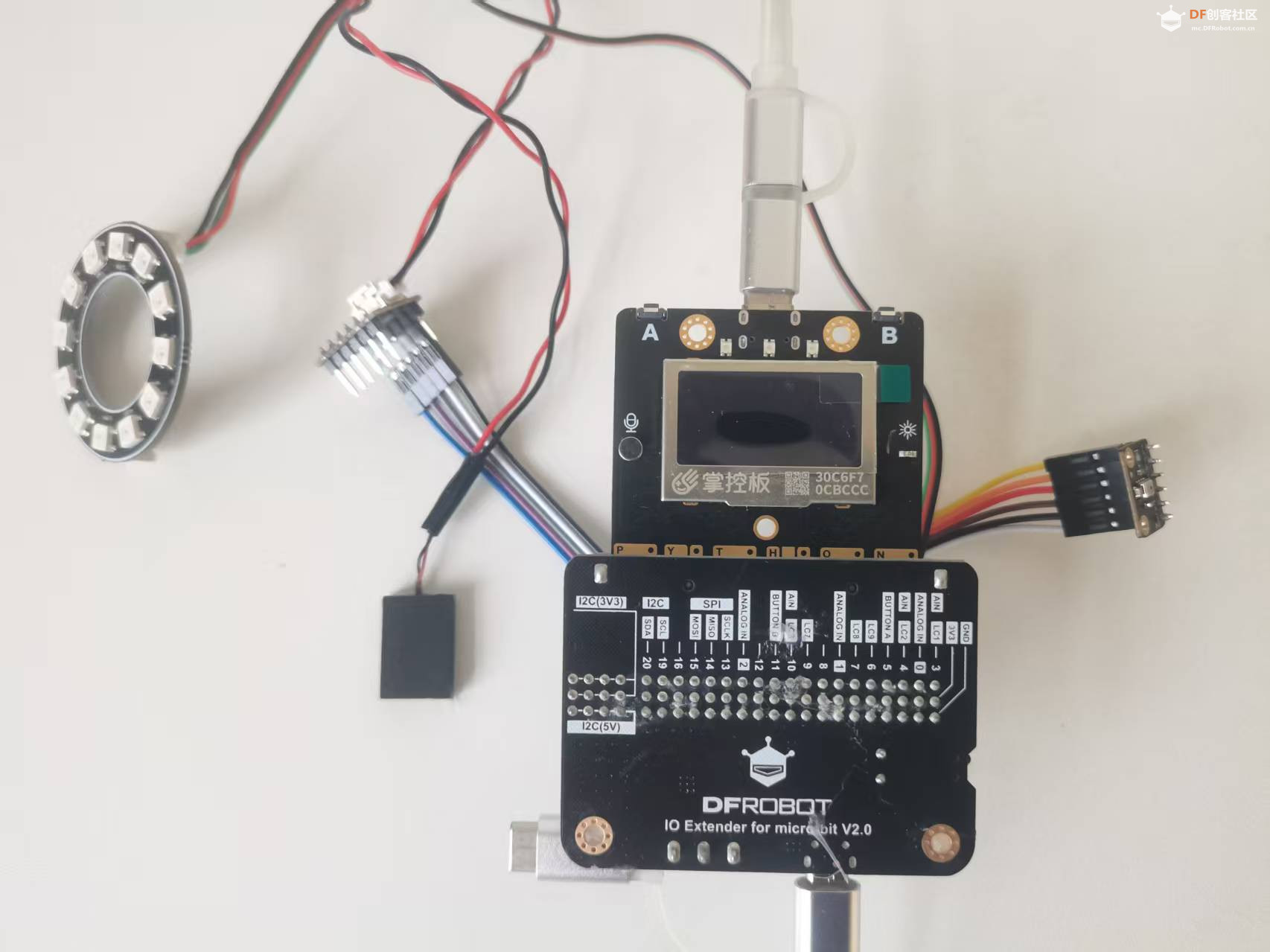

       硬件连接：将 WS2812 灯带的数据线接掌控板 GPIO33，电源和地接 5V 电源（共地）。使用行空板 K10 IO 扩展板接线。

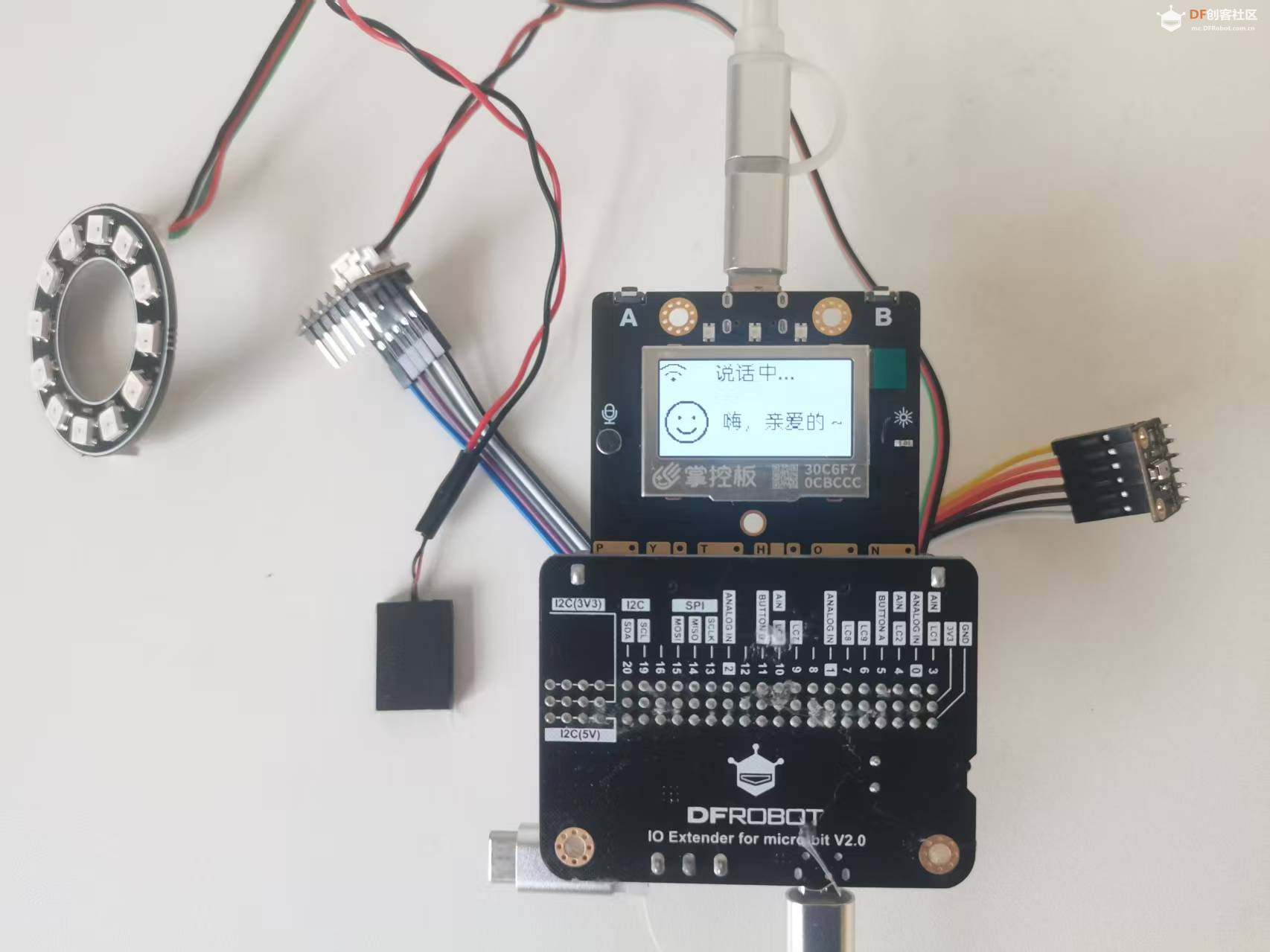

       唤醒小智 AI 后，说：“打开灯带，红色，亮度 50%”。AI 理解后调用 `self.led_strip.set_all` 工具，灯带瞬间亮起红光。还可以说“流水灯模式”触发滚动效果，或者“呼吸灯，从蓝色到紫色”触发呼吸效果。

       演示视频

       场景二：语音控制电机

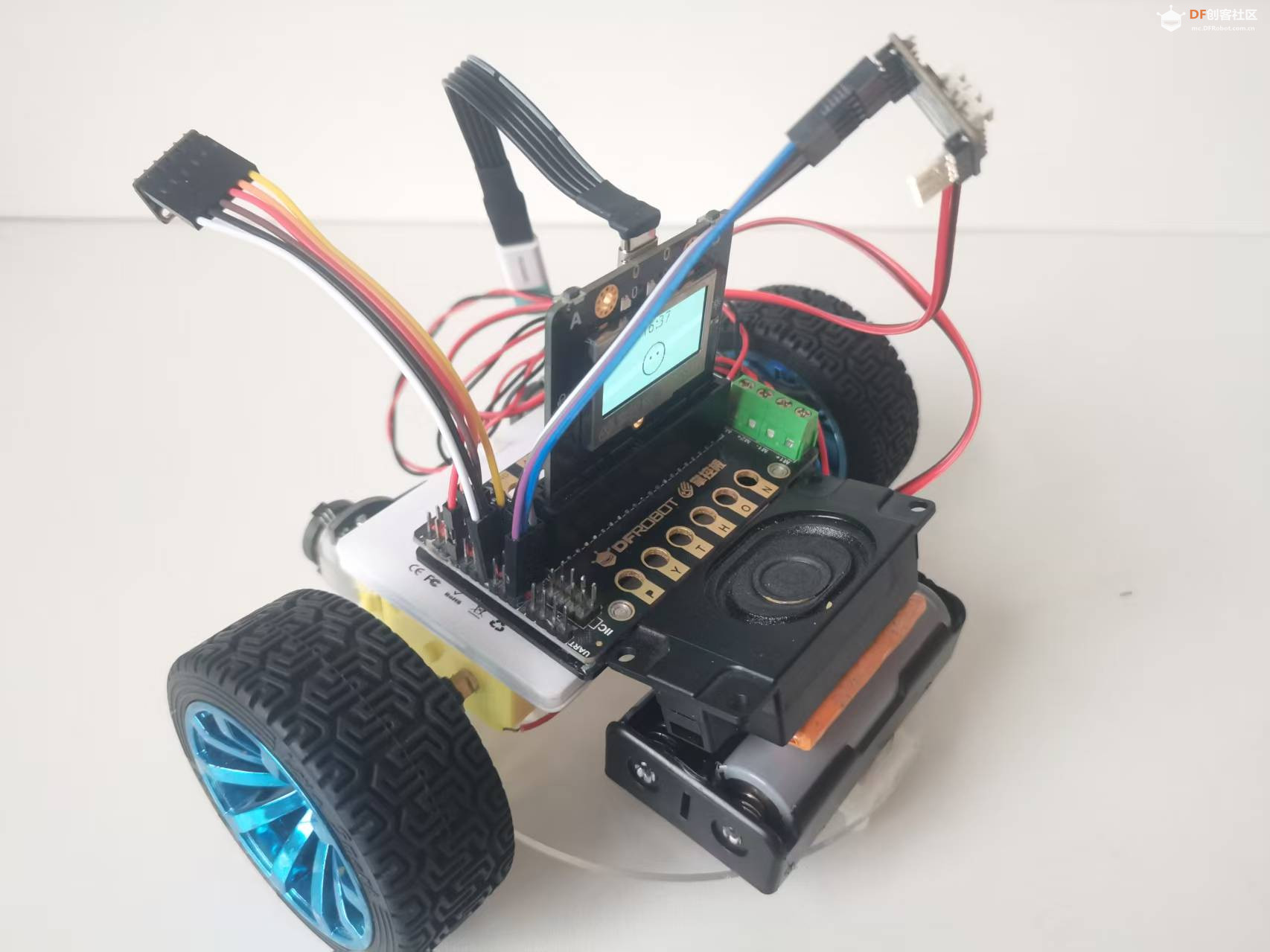

       硬件连接：将掌控板插在"micro:bit 掌控 IO 扩展板"上，电机接 M1+/M1- 和 M2+/M2-，另需给电机独立供电（如 5V 电池）。注意 I2C 地址必须为 0x10（扩展板默认）。
       对小智说：“**M1 电机正转，速度 200**”，电机立即转动。说“**停止所有电机**”，电机停止。如果接上轮子，就可以语音控制小车前进后退。

       演示视频

       注意：电机驱动需要足够功率，供电不足会导致 I2C 通信失败（出现 NACK 错误）。我一开始就遇到了这个问题，给电机单独供电后解决。

【遇到的问题与解决】

       ESP-IDF 版本过低：最新小智AI开源代码2.2.2要求 ESP-IDF≥5.5.2，我本地的 5.5.1 报错，所以我用的智AI开源代码是2.0.5后解决。
       ML307 模块初始化卡死：将默认网络改为 WiFi，并禁用引脚。
       全局静态对象导致崩溃：灯带对象如果在全局构造，会在驱动未初始化时访问硬件，导致 Guru Meditation 错误。改为函数内静态局部变量后正常。
       I2C NACK 错误：起初电机驱动无响应，检查发现是供电不足。给电机驱动板单独供电后问题消失。

【总结与展望】

       通过这次移植，我深刻体会到小智AI 框架的灵活性。它的 MCP 机制让添加新硬件变得异常简单——只需实现硬件驱动，然后在 MCP Server 中注册工具，AI 就能像调用函数一样控制外设。掌控板作为主控，性能足够、接口丰富，非常适合做语音交互的载体。

       未来，我计划继续扩展更多传感器和执行器，比如舵机、温湿度传感器、摄像头等，让小智AI 能感知环境并做出更复杂的动作。也希望这篇文章能抛砖引玉，让更多人玩转小智AI，创造出有趣的智能硬件项目。

【项目附件】
       修改后的核心代码文件（config.h、esp32_bread_board.cc、mcp_server.cc、io_box_motor.h/cpp、dual_network_board.h、board.h、CMakeLists.txt）已打包，可下载。

main.zip
