【DFRobot 云雀气象仪】开箱及上电
## 【DFRobot 云雀气象仪】开箱及上电期盼已久的云雀气象仪终于到手啦,拿到后有点沉甸甸的感觉。
## 一、云雀气象仪简介
云雀气象仪是一款集多种气象监测功能于一身的便携设备。它可以测量风速、风向、温度、湿度以及气压等数据,为气象监测提供了全面的信息。云雀气象仪采用了高精度的传感器,确保了测量数据的准确性。此外,它还具备16M的存储空间,能够存储大量的气象数据,并通过Type-C接口导出进行分析。云雀气象仪还具有优秀的兼容性,可以与Arduino、Microbit、行空板等常用的开源硬件控制器连接,方便用户进行二次开发和扩展应用。总之,云雀气象仪是一款功能强大、便携易用的气象监测设备,适用于各种气象监测场景。
![](https://ws.dfrobot.com.cn/FisTivRL80GmHhTm-3SSeqVZ_eys "云雀气象仪")
## 二、开箱
2.1. 云雀气象仪包装精美,该包装采用高品质材料制作,外观精美,给人一种高端的感觉。保护性强,能够有效防止产品在运输过程中受损。
!(https://cdn-us.imgs.moe/2023/10/18/0/IMG_20231016_160716_OgVtJgvKos.jpg)
2.2. 打开包装可以看到云雀气象仪和支架
!(https://cdn-us.imgs.moe/2023/10/18/0/IMG_20231016_160918_JKBrVTh0ko.jpg)
2.3. 包装内全部
!(https://cdn-us.imgs.moe/2023/10/18/0/IMG_20231016_161045_Burst01_hgvTMBKRHk.jpg)
2.4 安装好尾翼和支架的云雀
!(https://cdn-us.imgs.moe/2023/10/19/IMG_20231016_161429_0qQRbUtIoI.jpg)

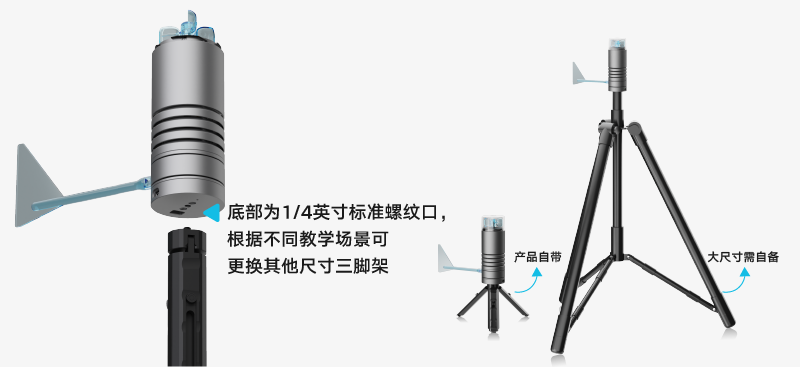

云雀气象仪的底部为1/4英寸标准螺纹口根据不同教学场景可更换其他尺寸三脚架
!(https://cdn-us.imgs.moe/2023/10/18/0/IMG_20231016_161219_sKQR0Ktzjr.jpg)
![云雀](https://ws.dfrobot.com.cn/FoDA3NBknZfXnD7mFzIDxtx_Ab_D)
云雀使用全金属,坚固耐用且手感舒适。
## 三、上电测试
云雀气象仪可以灵活选用各种不同的主控接收数据,可以是Arduino,micro:bit,SCI采集模块,掌控板、行空板或者独立部署。而独立部署是最简单的,通电后直接使用,可以用在本地气象站。
### 独立部署
部署云雀气象仪时,按照以下步骤进行。
安装风向标:将风向标对准风向转轴的插槽位置,轻轻按压即可完成安装。拆卸时轻轻按压即可弹出,切勿用力拉扯。
连接三脚架:将三脚架连接到气象仪底部的1/4螺纹孔。
供电和数据采集:使用5V移动电源或适配器连接到气象仪的Type-C接口,为气象仪供电。确保每次启动气象仪时,都要校准其方位以确保数据的准确性。调整气象仪的角度,使Type-C接口朝向指南针所指的方向,即将Type-C口对准正南方向。气象仪正常启动后,黄灯将熄灭,此时需要将风向标转动一圈以完成风向校准。
开始数据存储:校准完成后等待10秒,气象仪将自动开始数据采集和存储,默认每30秒采集并存储一次。
!(https://cdn-us.imgs.moe/2023/10/19/IMG_20231018_124540_yRwC6nEFlW.jpg)
在使用过程中,还需要注意以下事项:
保持气象仪的表面清洁,避免灰尘和污垢影响测量精度。
不要在恶劣的天气条件下使用气象仪,以免损坏设备。
定期进行设备的维护和保养,确保气象仪的正常运行。
在选定的地点中,让云雀气象仪运行约一个小时左右,然后将云雀气象仪连接到电脑,导出数据。
具体方法是:在完成数据采集后,首先需要断开气象仪与5V电源的连接,以确保安全。接着,将电脑通过Type-C接口连接到气象仪,此时电脑会识别气象仪为一个外部存储设备(即U盘),大小为16M。
!(https://cdn-us.imgs.moe/2023/10/19/QQ截图20231016162008_AdsHW5uYBq.jpg)
然后,打开电脑中的文件浏览器,找到气象仪所代表的U盘设备,并双击打开。在U盘目录中,找到最新的CSV文件,双击打开即可查看和编辑所记录的气象数据。
!(https://cdn-us.imgs.moe/2023/10/19/QQ截图20231016162043_b3ianyywn1.jpg)!(https://cdn-us.imgs.moe/2023/10/19/QQ截图20231016162141_gSvJxx0JL0.jpg)
从图中我们可以看到,云雀气象仪已经将我们所需要的数据风速、风向、海拔高度、气压、温度和湿度等物理量按时间记录了下来,接着可以使用excel绘制图像并分析出现当前情况的原因。绘制后温湿度图像如下图所示。
!(https://cdn-us.imgs.moe/2023/10/19/QQ截图20231018134612_ebzdKa7vIb.jpg)
我们发现棕色的为湿度图像,蓝色的为温度图像,横轴表示的是记录时间。
由于之前未校正当前时间,所以时间不可用。从图像中可以看出当前温度趋于一致,在20摄氏度上下。湿度有从下到上运动以及震荡的趋势,其原因是当天降雨,造成湿度的变化。
## 小结
通过我们的实践,我们发现,云雀气象仪有以下特点:
功能齐全:云雀气象仪能够测量多项气象数据,包括风速、风向、温度、湿度和气压等,满足各种气象监测需求。
便携性强:云雀气象仪采用小型便携设计,方便用户在不同场景下使用,提高了使用的灵活性。
精度高:云雀气象仪配备了高精度的传感器,确保测量数据的准确性和可靠性。
存储空间大:云雀气象仪内置了较大的存储空间,可存储大量气象数据,方便用户进行后期分析和处理。
接着我会试着使用其他主控完成对云雀气象仪的控制,测评其他主控与云雀气象仪的兼容程度。 66666666666666666
