【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车

2020-12-155.2万
驴友花雕
驴友花雕

UID: 1737

2964文章
158粉丝
1.1万获取喜欢
精华项目
AI 快速预览详细 收起
本文介绍了如何以超低成本制作一款麦克纳姆轮小车。作者使用了快递保鲜箱盖子作为底盘，并通过咸鱼购买廉价配件，将总成本控制在五十元以内。该项目适合初学者和零基础新手，展示了如何利用废物和廉价材料完成一个简单的智能小车项目。
因为是第一次学习制作智能小车，没有什么把握，所有就找了一些便宜的配件（大多在咸鱼上买的），万一搞不掂的话，损失也不大，呵呵......

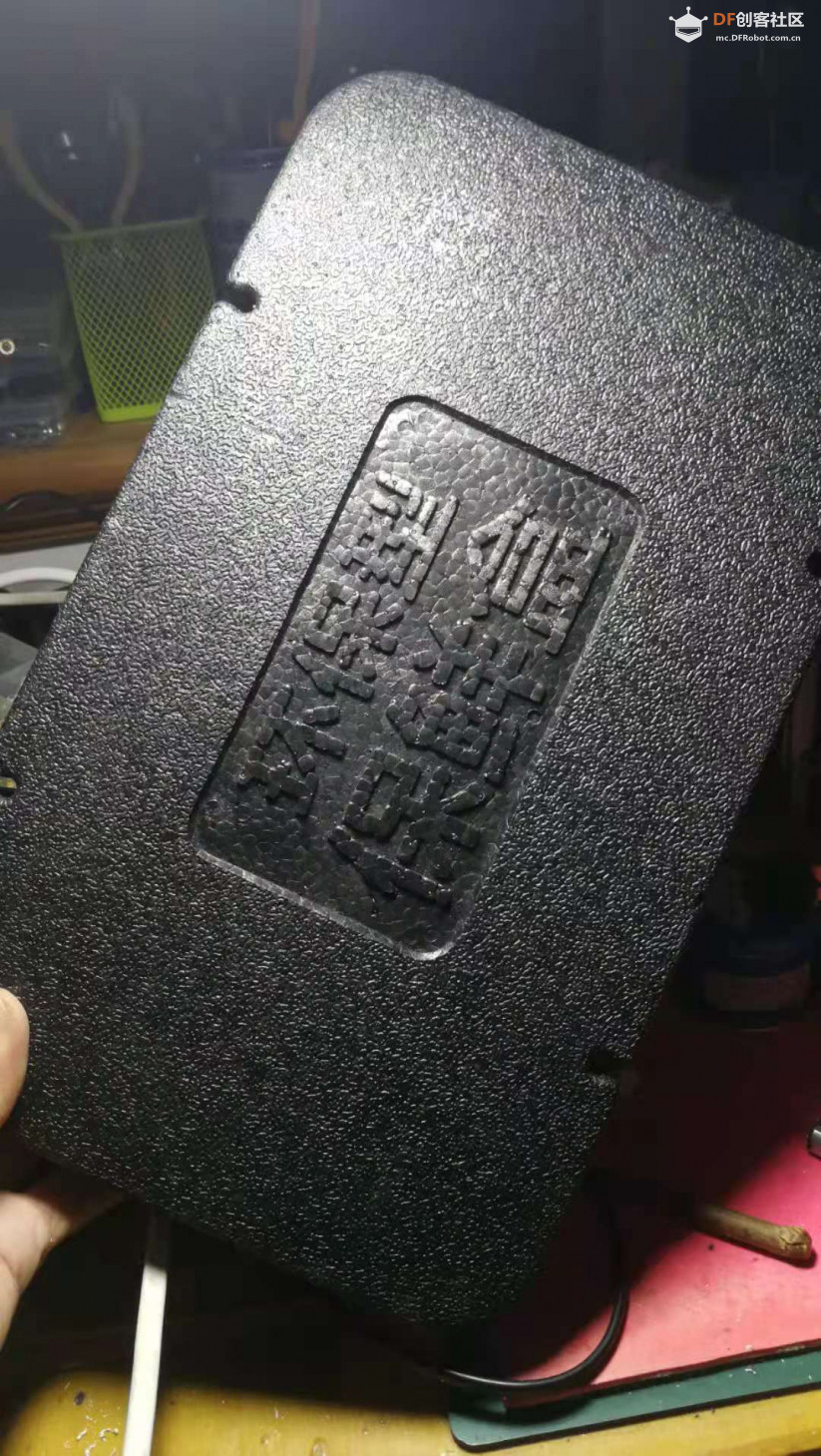

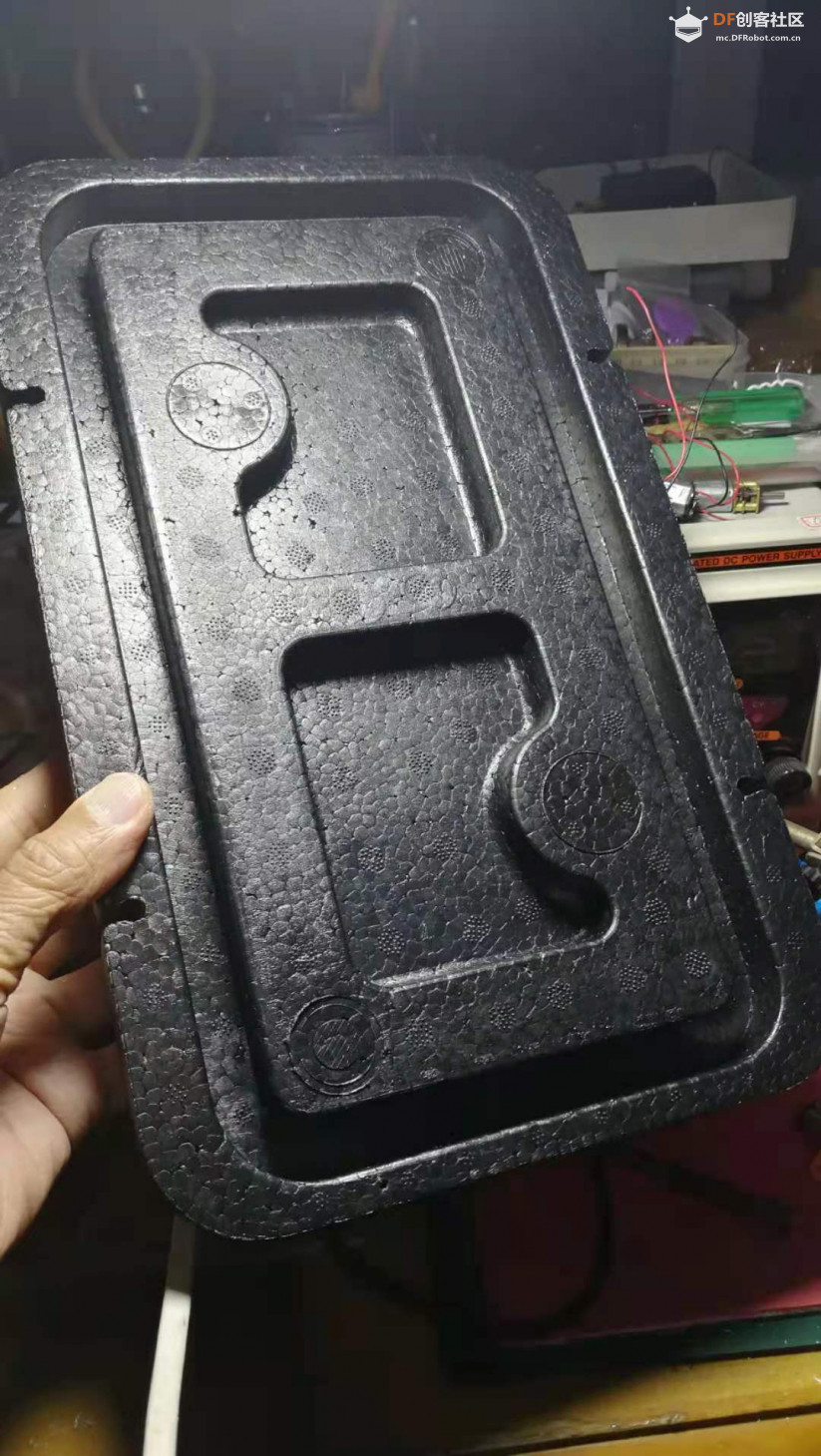

车架底盘采用了快递保鲜箱的盖子，硬泡沫的，废物利用，0元

【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车图1

【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车图2

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

其他主题Arduino

相关推荐

评论(41)
驴友花雕
驴友花雕
作者
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车
驴友花雕
驴友花雕
作者

驴友花雕
驴友花雕
作者

网络白丁
网络白丁
喜欢这样的作品
驴友花雕
驴友花雕
作者
回复网络白丁
早上好，谢谢鼓励
驴友花雕
驴友花雕
作者
Arduino 系列传感器和执行器模块实验目录清单：
一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）
https://mc.dfrobot.com.cn/thread-280845-1-1.html
连杆形式的腿机构十一种：盘点机器人行走背后的机械原理
https://mc.dfrobot.com.cn/thread-308097-1-1.html
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车！
https://mc.dfrobot.com.cn/thread-307863-1-1.html
【花雕动手做】超迷你哦，用徽商香烟盒做个智能小车！
https://mc.dfrobot.com.cn/thread-307907-1-1.html
【花雕动手做】太搞笑啦，一支胶管制成二只蠕动机器人
https://mc.dfrobot.com.cn/thread-308046-1-1.html
【花雕动手做】快餐盒盖，极低成本搭建机器人实验平台
https://mc.dfrobot.com.cn/thread-308063-1-1.html
【花雕动手做】特别苗条，使用微波传感器控制的纤细小车
https://mc.dfrobot.com.cn/thread-308866-1-1.html
【花雕动手做】脑洞大开、五花八门的简易机器人66种
https://mc.dfrobot.com.cn/thread-307900-1-1.html
实验一百五十八：QMC5883L电子指南针罗盘模块 三轴磁场传感器GY-271
https://mc.dfrobot.com.cn/thread-308195-1-1.html
实验一百六十三：BMI160 6轴惯性运动传感器 16位3轴加速度+超低功耗3轴陀螺仪 I2C/SPI 14LGA
https://mc.dfrobot.com.cn/thread-310371-1-1.html
实验一百六十五：2.4 英寸 TFT LCD 触摸屏模块 XPT2046 PCB ILI9341 240x320 像素 8 位 SPI 串口显示器
https://mc.dfrobot.com.cn/thread-309803-1-1.html
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
https://mc.dfrobot.com.cn/thread-309845-1-1.html
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
https://mc.dfrobot.com.cn/thread-310273-1-1.html
实验一百八十五：MAX4466声音传感器 驻极体话筒放大器 麦克风可调功放模块 microphone
https://mc.dfrobot.com.cn/thread-310193-1-1.html
实验一百八十九：TDA1308 硅麦克风 数字咪头放大模块 拾音器放大板 楼氏SUNLEPHANT
https://mc.dfrobot.com.cn/thread-310246-1-1.html
实验一百九十三：TCS34725颜色识别传感器 RGB IIC明光感应模块 ColorSensor
https://mc.dfrobot.com.cn/thread-310209-1-1.html
实验二百：RCWL-0515微波雷达感应开关 人体感应 智能感应探测传感器 12-15米远距离2.7G微波检测模块
https://mc.dfrobot.com.cn/thread-310313-1-1.html
实验二百零三：Air724UG合宙 Cat14G模块 DTU物联网UART串口通信数据TCP透传 核心板组合套餐
https://mc.dfrobot.com.cn/thread-310342-1-1.html
实验二百零九：Gravity: I2C & UART BC20 NB-IoT & GNSS通信模块 NB-IoT广域低功耗无线通信 GPS/北斗精准定位
https://mc.dfrobot.com.cn/thread-310433-1-1.html
pATAq
pATAq
很不错，MARK一下
驴友花雕
驴友花雕
作者
回复pATAq
谢谢版主鼓励
驴友花雕
驴友花雕
作者
[align=left][font=΢���ź�]【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！[/font][/align]
[align=left][font=΢���ź�]简单测试小视频 https://v.youku.com/v_show/id_XNTAyMTkxNjI2MA==.html?spm=a2hzp.8253869.0.0[/font][/align]
[align=left][font=΢���ź�][media=x,500,375]https://v.youku.com/v_show/id_XNTAyMTkxNjI2MA==.html[/media]
[/font][/align]
驴友花雕
驴友花雕
作者
[backcolor=rgb(255, 255, 255)][font=Monaco,Consolas,]【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！[/font][/backcolor]
[align=left][font=Monaco,Consolas,][url=https://v.youku.com/v_show/id_XNTAyMDQ0NTQwOA==.html?spm=a2hzp.8253869.0.0]
https://v.youku.com/v_show/id_XNTAyMDQ0NTQwOA==.html?spm=a2hzp.8253869.0.0
[media=x,500,375]https://v.youku.com/v_show/id_XNTAyMDQ0NTQwOA==.html[/media]
[/url][/font][/align]
驴友花雕
驴友花雕
作者
[align=left][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][color=#008000][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][size=14px]使用红外遥控和MX1508模块，控制小车前后左右行驶[/font][/backcolor][/size][/font][/color][/align][/align]
[align=left][backcolor=rgb(255, 255, 255)][/backcolor][/align][align=left][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][color=#008000][backcolor=rgb(255, 255, 255)][/backcolor][/font][/color][/align][/align]
[align=left][backcolor=rgb(255, 255, 255)][/backcolor][/align][align=left][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][color=#008000][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][size=14px]实验开源图形编程（Mind+、编玩边学）之三[/font][/backcolor][/size][/font][/color][/align][/align][align=left][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][color=#008000][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][size=14px]
[/font][/backcolor][/size][/font][/color][/align][/align][align=left][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][color=#008000][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif][size=14px]


[/font][/backcolor][/size][/font][/color][/align][/align]
驴友花雕
驴友花雕
作者

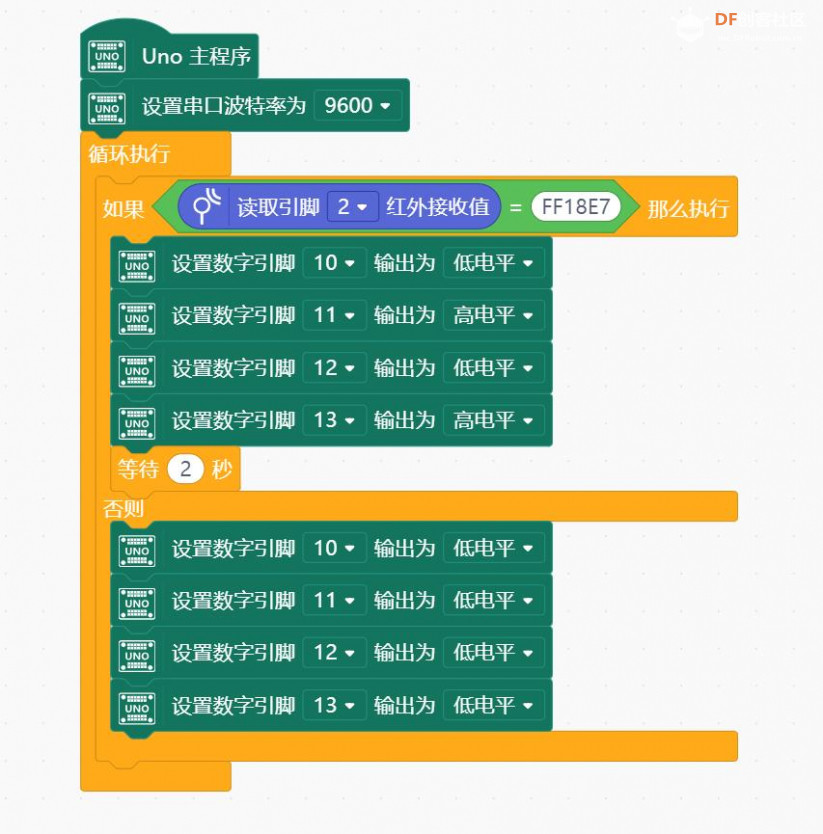

[align=left][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]使用红外遥控和MX1508模块，控制二只电机正转2秒[/font][/backcolor][/align]
[align=left][backcolor=rgb(255, 255, 255)][/backcolor][/align]
[align=left][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]实验开源图形编程（Mind+、编玩边学）[/font][/backcolor][/align]
[align=left][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]
[/font][/backcolor][/align]
[align=left][backcolor=rgb(255, 255, 255)][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]

[/font][/backcolor][/align]
驴友花雕
驴友花雕
作者

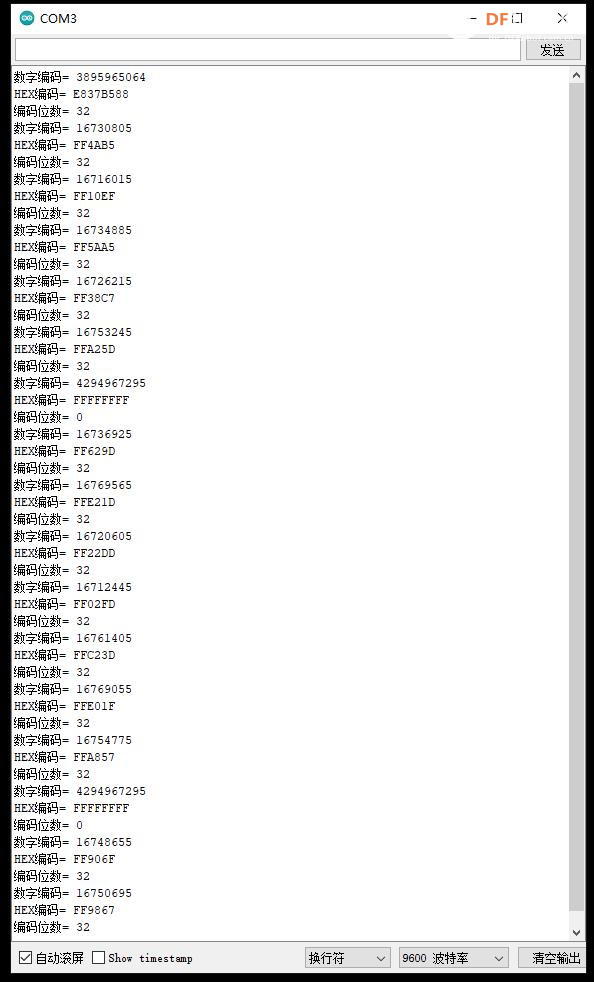

[align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]打开串口，查询情况如下截图[/font][/align][align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]按顺序，分别是上、下、左、右、停止的键值，还有1-0的键值[/font][/align]
[align=left][font=Microsoft YaHei,SimHei,Verdana,Arial,sans-serif]

[/font][/align]
驴友花雕
驴友花雕
作者
[code]/*
【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！
实验接线方法：
红外线 Ardunio Uno
GND---------GND接地线
VCC---------5V 接电源
S---------D5
程序之三：查询红外键字与HEX编码值
*/
#include
int PIN_RECV = 5;
IRrecv irrecv(PIN_RECV);
decode_results results;
void setup()
{
Serial.begin(9600);
irrecv.enableIRIn();
}
void loop() {
if (irrecv.decode(&results)) {
Serial.print("数字编码= ");
Serial.println(results.value);
irrecv.resume();
Serial.print("HEX编码= ");
Serial.println(results.value, HEX);
Serial.print("编码位数= ");
Serial.println(results.bits);
}
delay(600);
}[/code]
驴友花雕
驴友花雕
作者

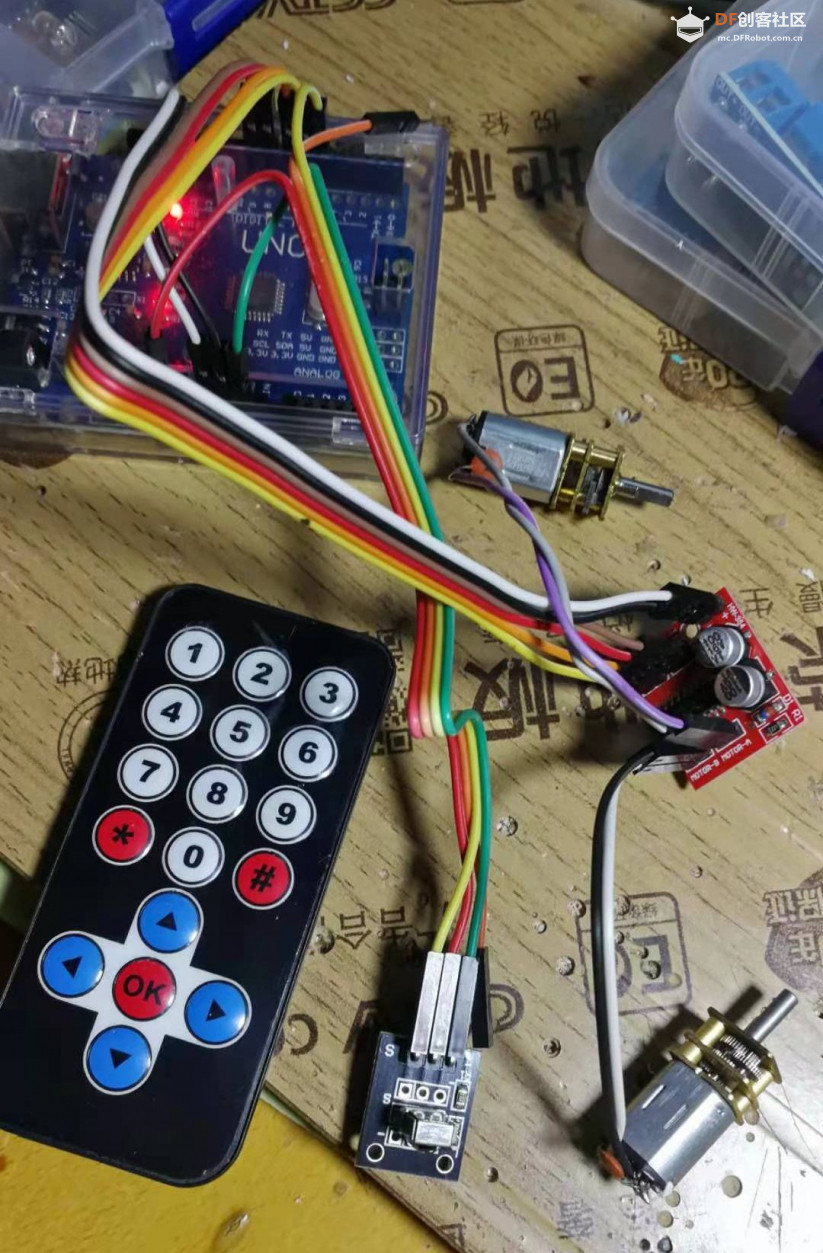

测试红外遥控套件

驴友花雕
驴友花雕
作者

驴友花雕
驴友花雕
作者
【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！（视频）
https://v.youku.com/v_show/id_XNTAxMzMyOTg4NA==.html?spm=a2hzp.8244740.0.0
[media=x,500,375]https://v.youku.com/v_show/id_XNTAxMzMyOTg4NA==.html[/media]
驴友花雕
驴友花雕
作者
[code]/*
【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！
实验接线方法：
MX1508模块 Ardunio Uno
GND---------GND接地线
VCC---------5V 接电源
IN1---------D6
IN2 ------- D7
IN3---------D8
IN4 ------- D9
IN1---------D10
IN2 ------- D11
IN3---------D12
IN4 ------- D13
程序之二：简易控制麦轮小车左平移与右平移
*/
void setup() {
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
pinMode(12, OUTPUT);
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
digitalWrite(10, HIGH);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, HIGH);
delay(3000);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
delay(1000);
digitalWrite(6, HIGH);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, HIGH);
digitalWrite(10, LOW);
digitalWrite(11, HIGH);
digitalWrite(12, HIGH);
digitalWrite(13, LOW);
delay(3000);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
delay(1000);
}[/code]
驴友花雕
驴友花雕
作者
程序之一：简易控制麦轮小车前进与后退（视频）
电机正转3秒，停止1秒，反转3秒，停止1秒，循环
https://v.youku.com/v_show/id_XNTAxMjcwODc1Mg==.html?spm=a2hzp.8244740.0.0
[media=x,500,375]https://v.youku.com/v_show/id_XNTAxMjcwODc1Mg==.html[/media]
驴友花雕
驴友花雕
作者

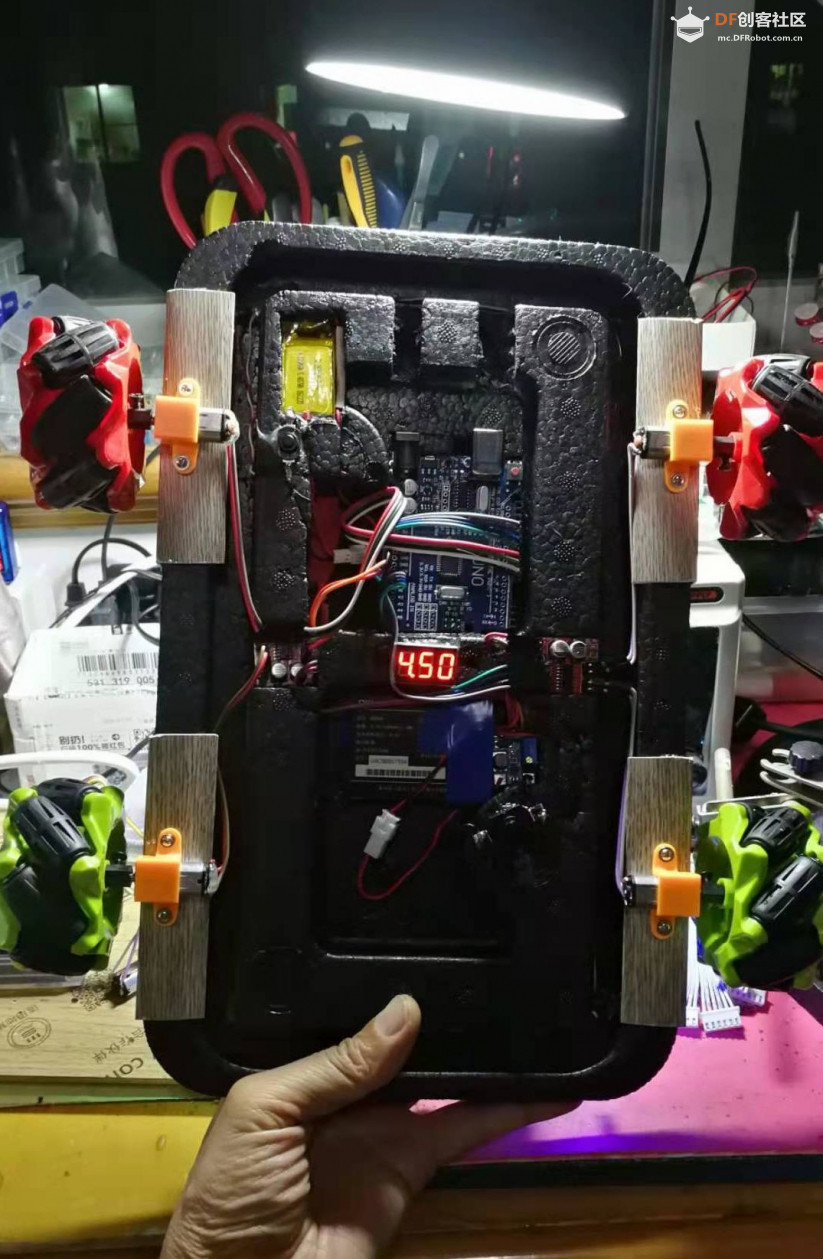

电机驱动电源的电压设置为4.5V，速度先慢一些

驴友花雕
驴友花雕
作者

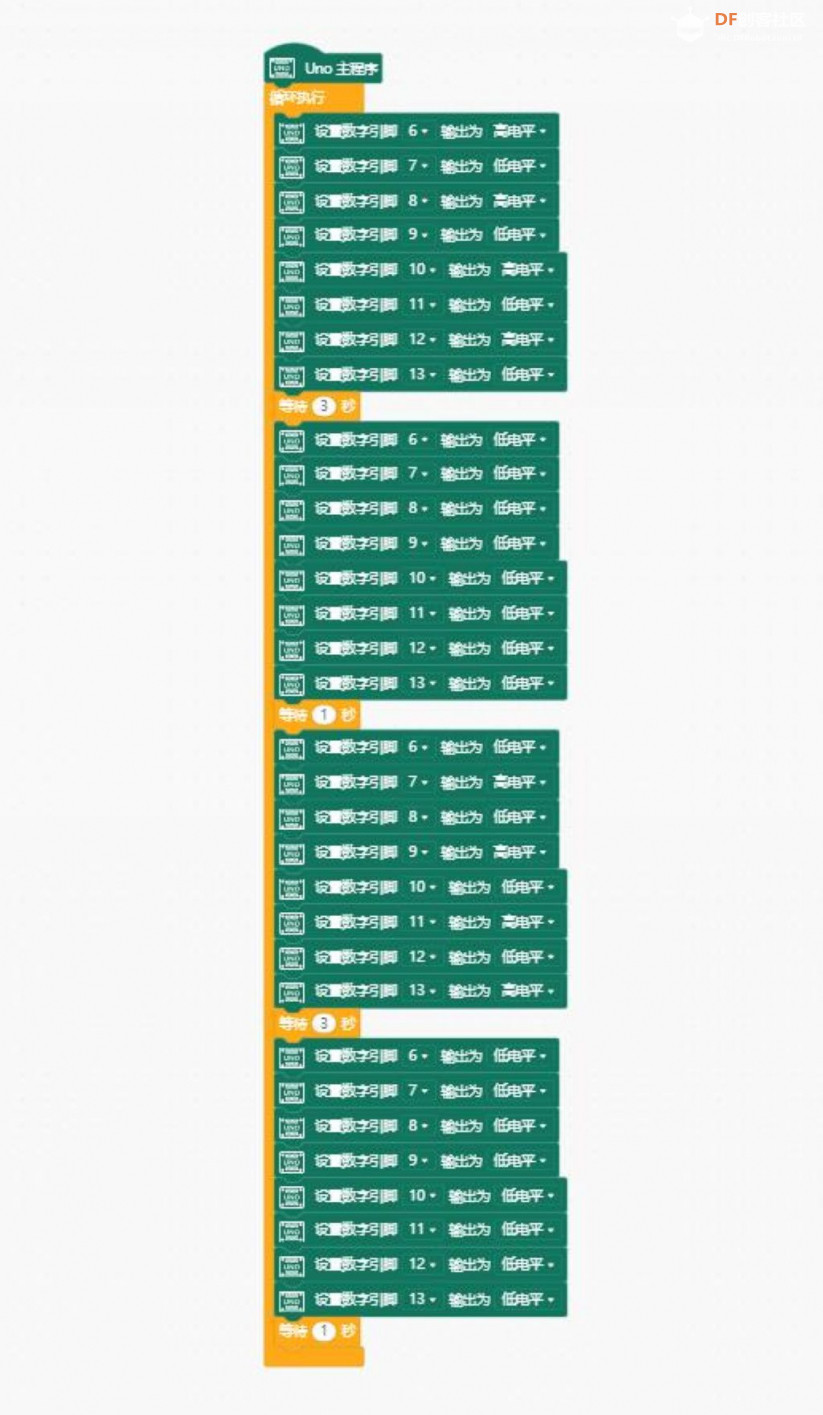

实验开源图形编程（Mind+、编玩边学）

驴友花雕
驴友花雕
作者
[code]/*
【花雕动手做】超低成本，尝试做个五十元的麦克纳姆轮小车！
实验接线方法：
MX1508模块 Ardunio Uno
GND---------GND接地线
VCC---------5V 接电源
IN1---------D6
IN2 ------- D7
IN3---------D8
IN4 ------- D9
IN1---------D10
IN2 ------- D11
IN3---------D12
IN4 ------- D13
程序之一：简易控制麦轮小车前进与后退
电机正转3秒,停止1秒，反转3秒，停止1秒，循环
*/
void setup() {
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
pinMode(12, OUTPUT);
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(6, HIGH);
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
digitalWrite(10, HIGH);
digitalWrite(11, LOW);
digitalWrite(12, HIGH);
digitalWrite(13, LOW);
delay(3000);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
delay(1000);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, HIGH);
digitalWrite(10, LOW);
digitalWrite(11, HIGH);
digitalWrite(12, LOW);
digitalWrite(13, HIGH);
delay(3000);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, LOW);
digitalWrite(9, LOW);
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
delay(1000);
}[/code]
