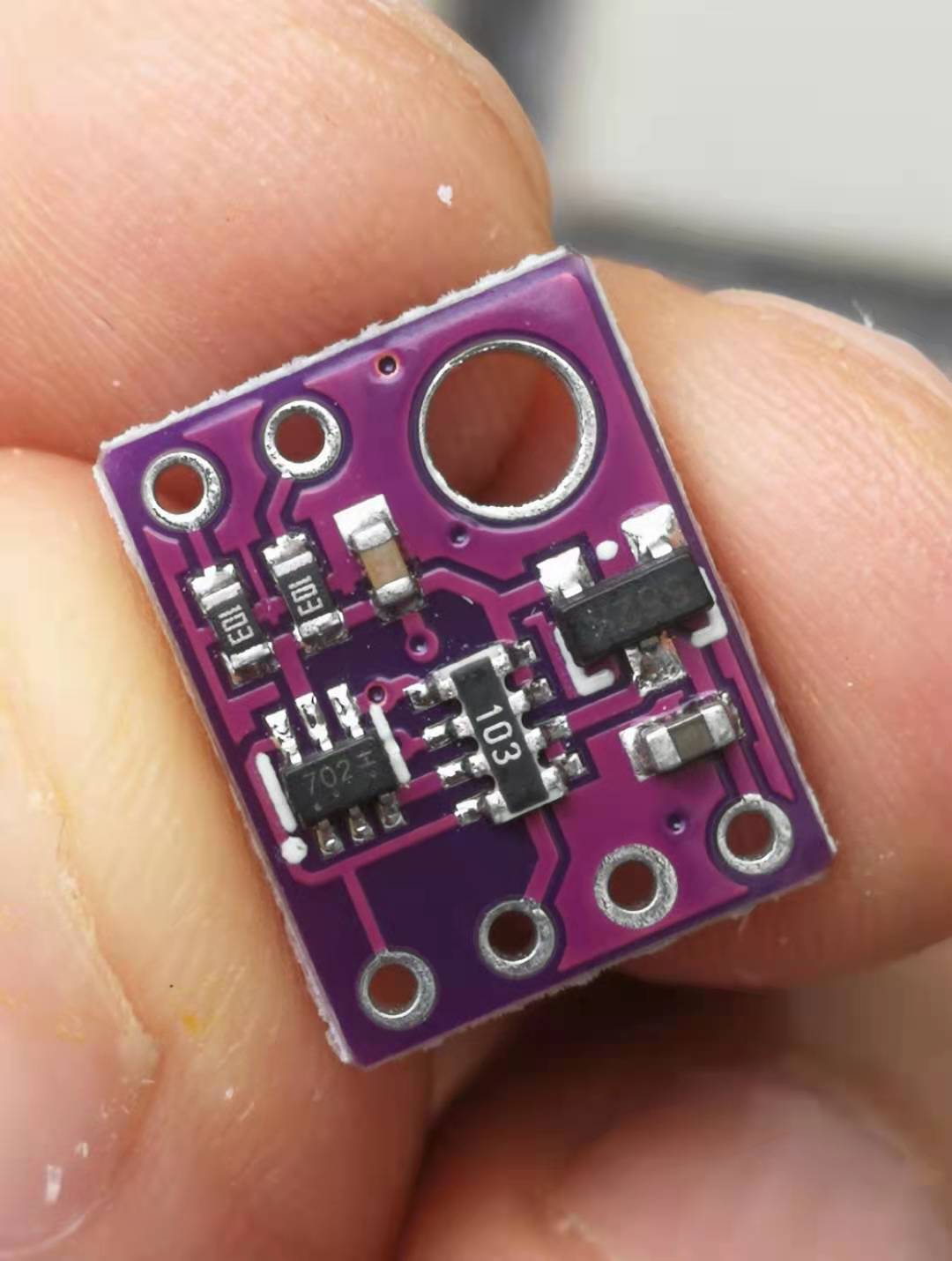

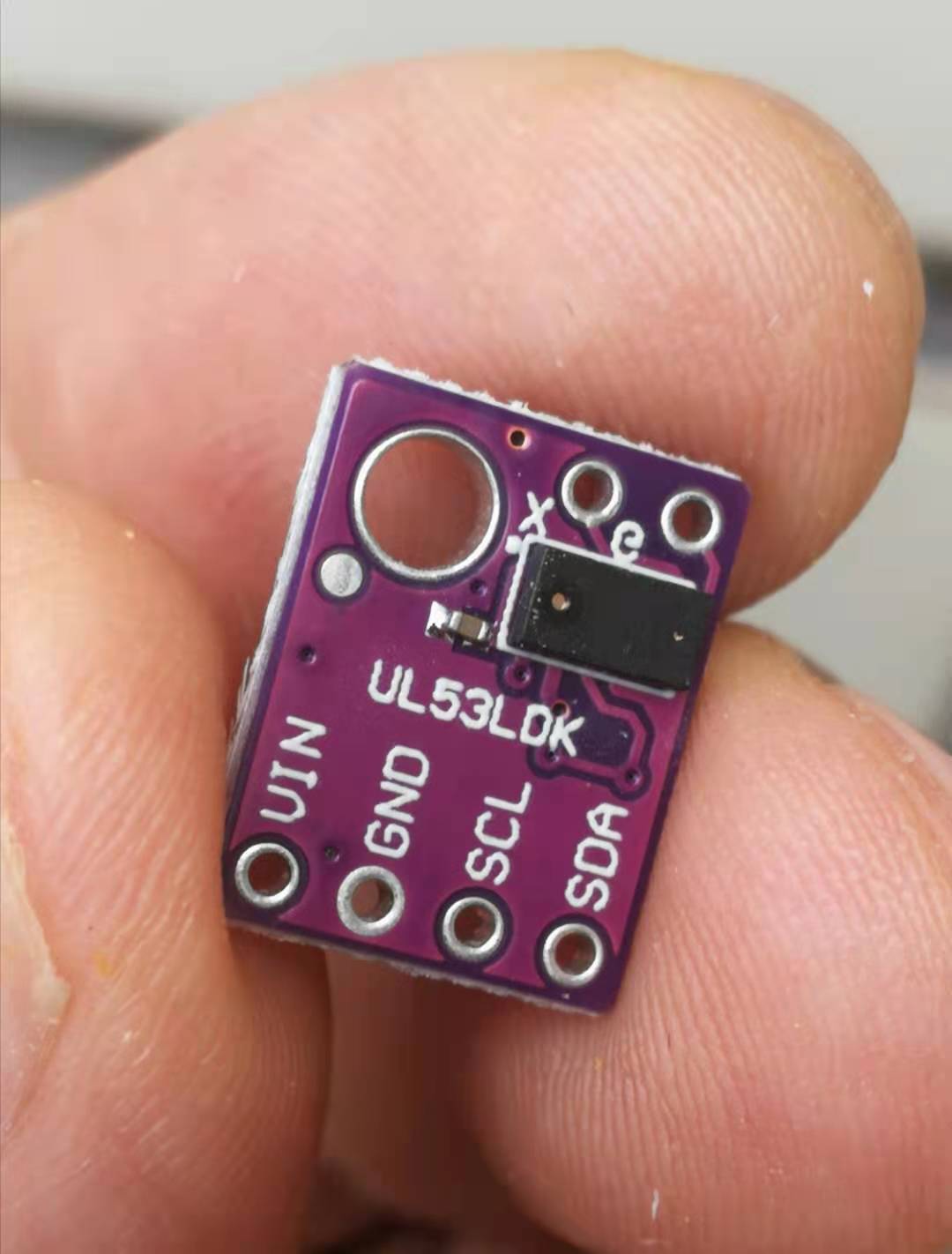

实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
实验开源仿真编程（Linkboy V4.62）

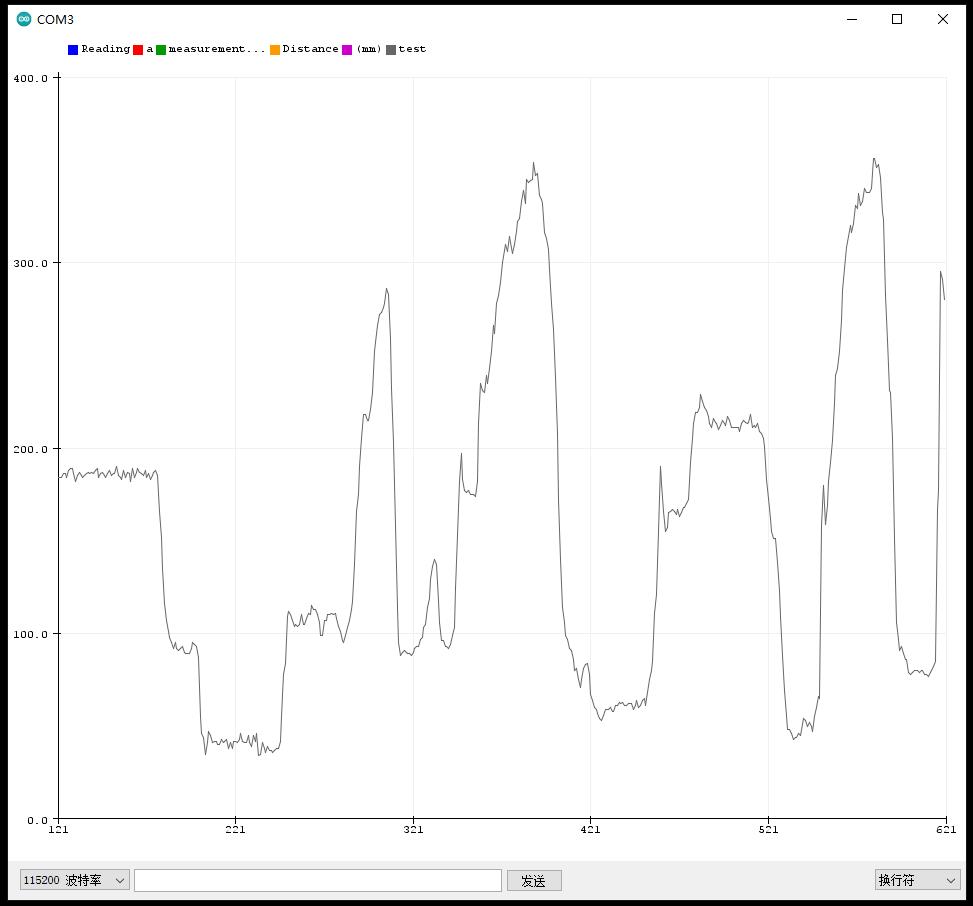

项目之十：串口显示VL53L0X测距波形

[backcolor=rgb(255, 255, 255)][font="]实验串口输出情况[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

[backcolor=rgb(255, 255, 255)][font="]实验开源仿真编程（Linkboy V4.62）

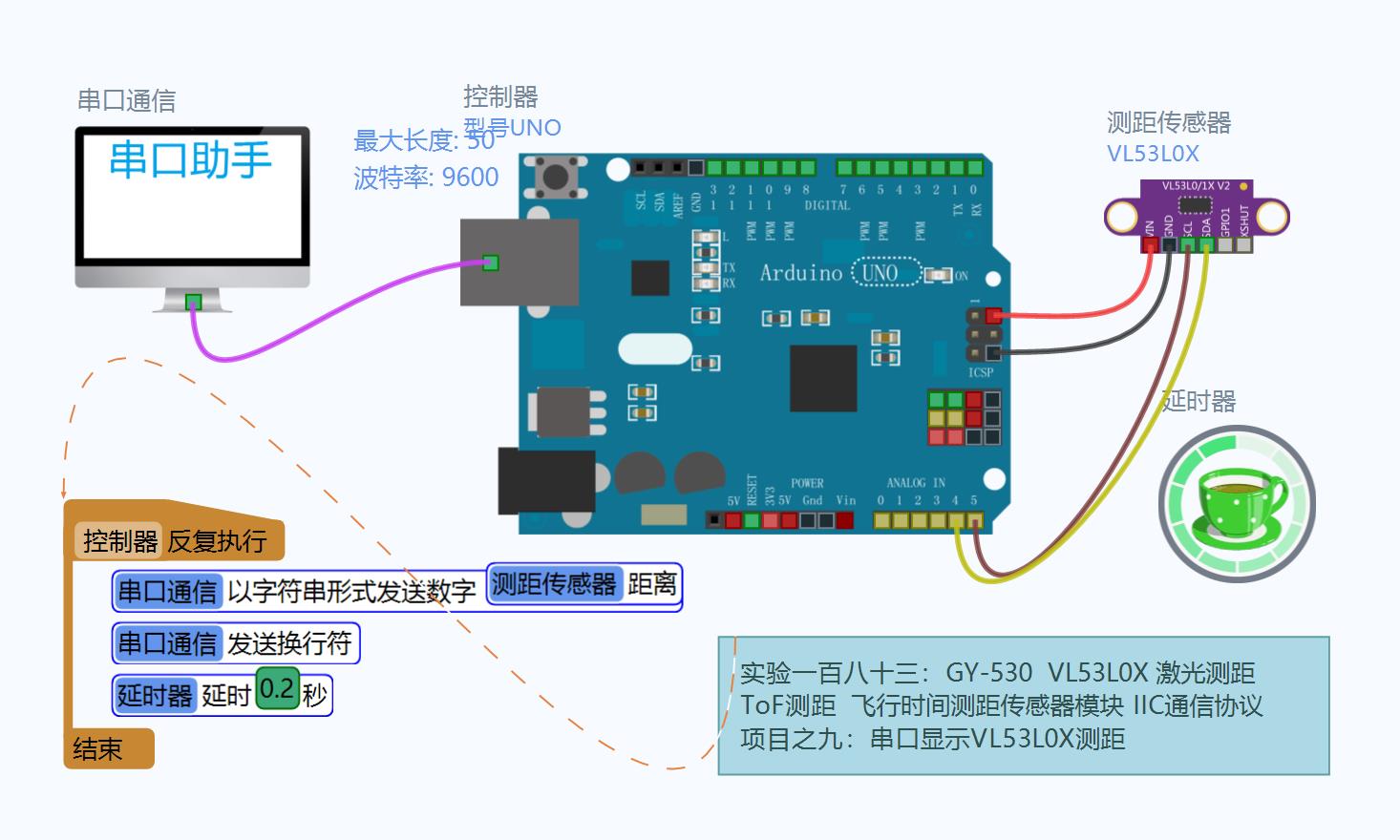

项目之九：串口显示VL53L0X测距

[/font][/backcolor]

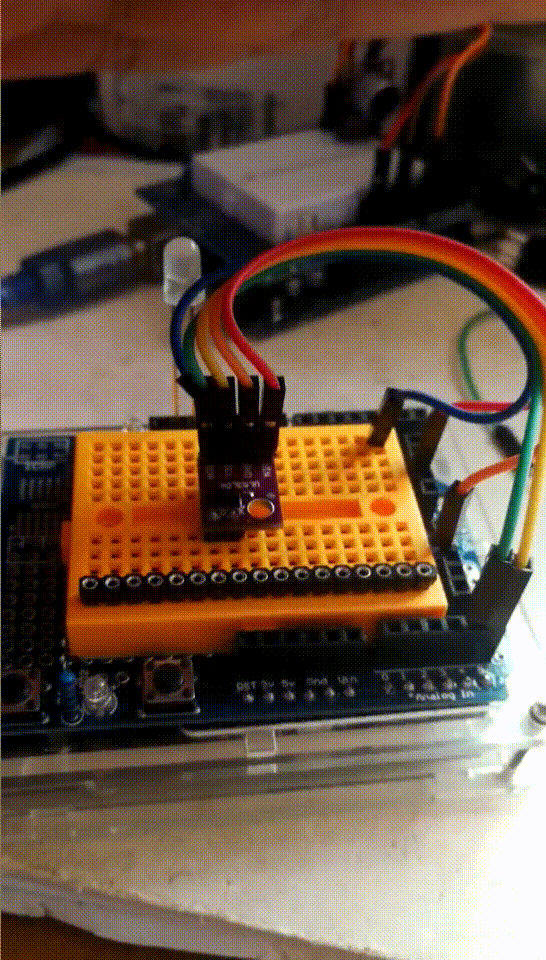

[backcolor=rgb(255, 255, 255)][font="]实验场景[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]动态图

[/font][/backcolor]

实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议

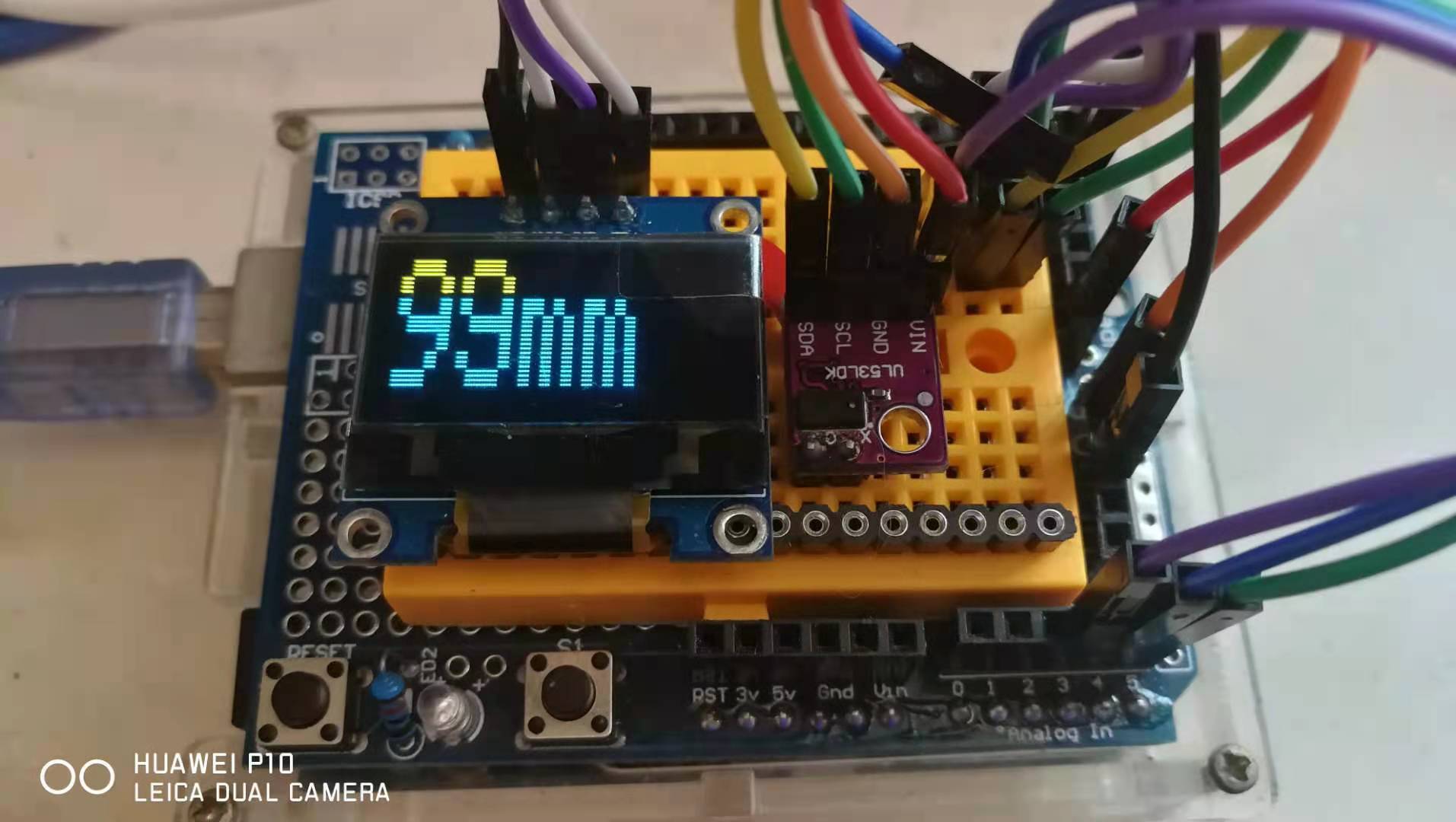

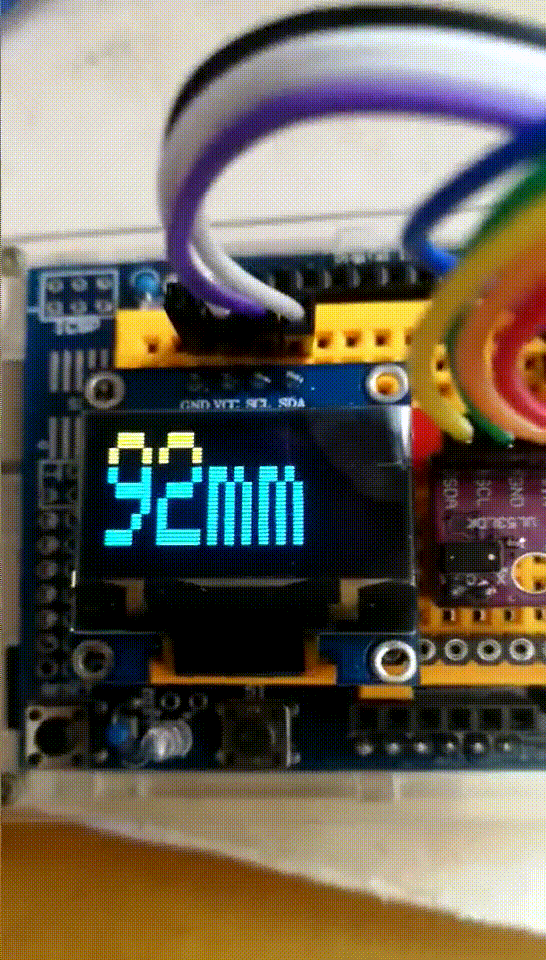

项目之八：使用 VL53L0X 进行范围测量并在 SSD1306 OLED 上显示（mm）
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
项目之八：使用 VL53L0X 进行范围测量并在 SSD1306 OLED 上显示（mm）
模块接线：SSD1306 OLED模块相同
VL53L0X Arduino
VCC 5V
GND GND
SCL A5
SDA A4
*/
#include
#include "Adafruit_VL53L0X.h"
#include
#include
#include
Adafruit_SSD1306 display = Adafruit_SSD1306();
Adafruit_VL53L0X lox = Adafruit_VL53L0X();
#if (SSD1306_LCDHEIGHT != 32)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif
void setup() {
Serial.begin(9600);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialize with the I2C addr 0x3C (for the 128x64)
// init done
display.display();
delay(1000);
Wire.begin();
if (!lox.begin()) {
Serial.println(F("Failed to boot VL53L0X"));
while (1);
}
// text display big!
display.setTextSize(4);
display.setTextColor(WHITE);
}
void loop() {
VL53L0X_RangingMeasurementData_t measure;
lox.rangingTest(&measure, false); // pass in 'true' to get debug data printout!
if (measure.RangeStatus != 4) { // phase failures have incorrect data
display.clearDisplay();
display.setCursor(0, 0);
display.print(measure.RangeMilliMeter);
display.print("mm");
display.display();
Serial.println();
delay(50);
} else {
display.display();
display.clearDisplay();
return;
}
}[/code]

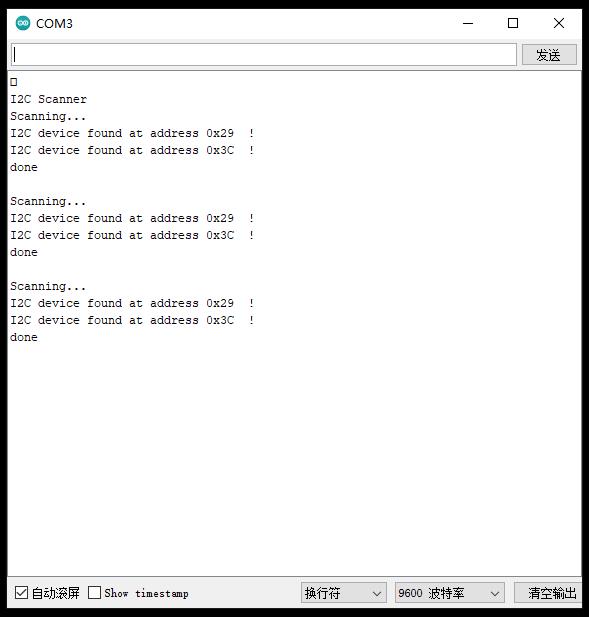

实验串口返回情况

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
项目之七：查询VL53L0X模块和SSD1306 OLED模块的IIC地址
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
项目之七：查询VL53L0X模块和SSD1306 OLED模块的IIC地址
模块接线：
VL53L0X Arduino
VCC 5V
GND GND
SCL A5
SDA A4
*/
#include
void setup()
{
Wire.begin();
Serial.begin(9600);
while (!Serial); // Leonardo: wait for serial monitor
Serial.println("\nI2C Scanner");
}
void loop()
{
byte error, address;
int nDevices;
Serial.println("Scanning...");
nDevices = 0;
for (address = 1; address < 127; address++ )
{
// The i2c_scanner uses the return value of
// the Write.endTransmisstion to see if
// a device did acknowledge to the address.
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0)
{
Serial.print("I2C device found at address 0x");
if (address < 16)
Serial.print("0");
Serial.print(address, HEX);
Serial.println(" !");
nDevices++;
}
else if (error == 4)
{
Serial.print("Unknown error at address 0x");
if (address < 16)
Serial.print("0");
Serial.println(address, HEX);
}
}
if (nDevices == 0)
Serial.println("No I2C devices found\n");
else
Serial.println("done\n");
delay(5000); // wait 5 seconds for next scan
}[/code]

实验串口绘图器返回情况

实验串口返回情况

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议

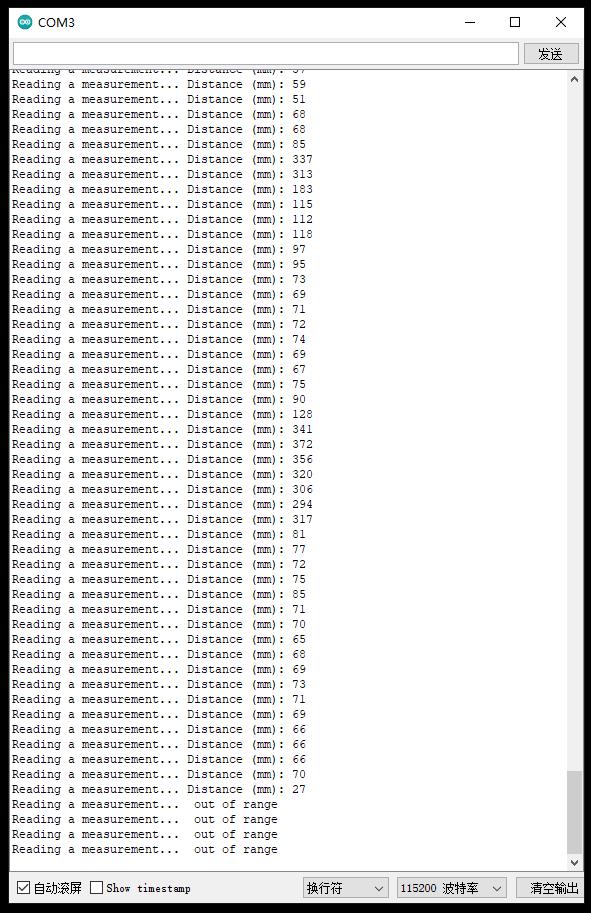

项目之六：使用Adafruit_VL53L0X.h库测量距离（范围40mm-1000mm）
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
项目之六：使用Adafruit_VL53L0X.h库测量距离（范围40mm-1000mm）
模块接线：
VL53L0X Arduino
VCC 5V
GND GND
SCL A5
SDA A4
*/
#include "Adafruit_VL53L0X.h"
Adafruit_VL53L0X lox = Adafruit_VL53L0X();
void setup() {
Serial.begin(115200);
// wait until serial port opens for native USB devices
while (! Serial) {
delay(1);
}
Serial.println("Adafruit VL53L0X test");
if (!lox.begin()) {
Serial.println(F("Failed to boot VL53L0X"));
while (1);
}
// power
Serial.println(F("VL53L0X API Simple Ranging example\n\n"));
}
void loop() {
VL53L0X_RangingMeasurementData_t measure;
Serial.print("Reading a measurement... ");
lox.rangingTest(&measure, false); // pass in 'true' to get debug data printout!
if (measure.RangeStatus != 4) { // phase failures have incorrect data
Serial.print("Distance (mm): "); Serial.println(measure.RangeMilliMeter);
} else {
Serial.println(" out of range ");
}
delay(100);
}[/code]

实验场景图

实验串口返回情况

[backcolor=rgb(255, 255, 255)][font="]实验开源图形编程（Mind+、Mixly、编玩边学）[/font][/backcolor]

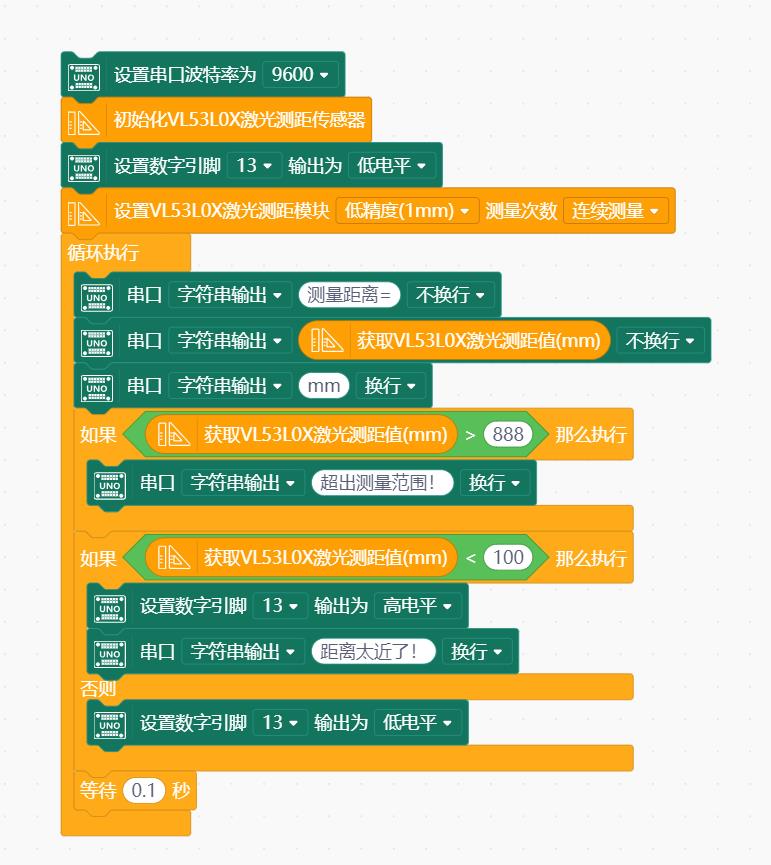

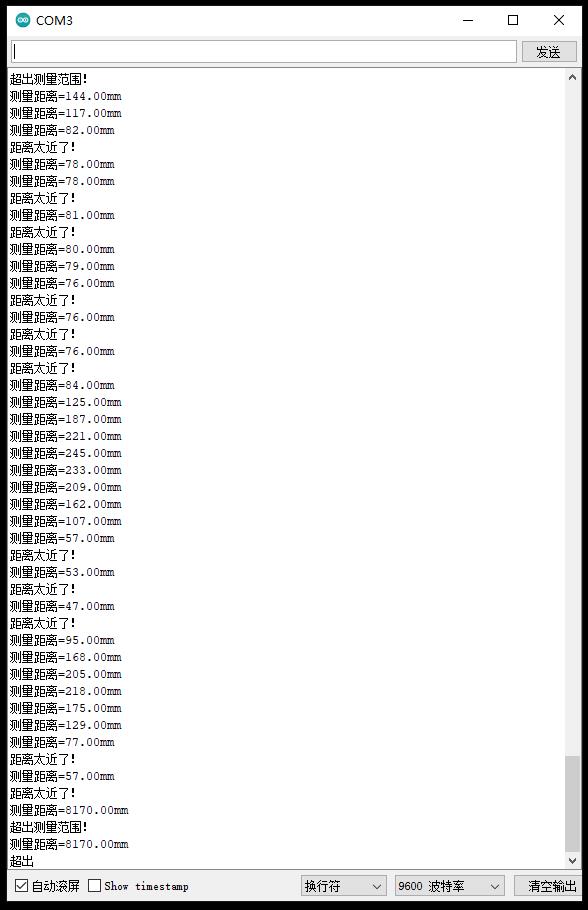

[backcolor=rgb(255, 255, 255)][font="]项目之五：简易测距，设置超范围提示，近距离灯光报警（阙值80毫米）[/font][/backcolor]

来自 VL53L0X传感器的参考精度

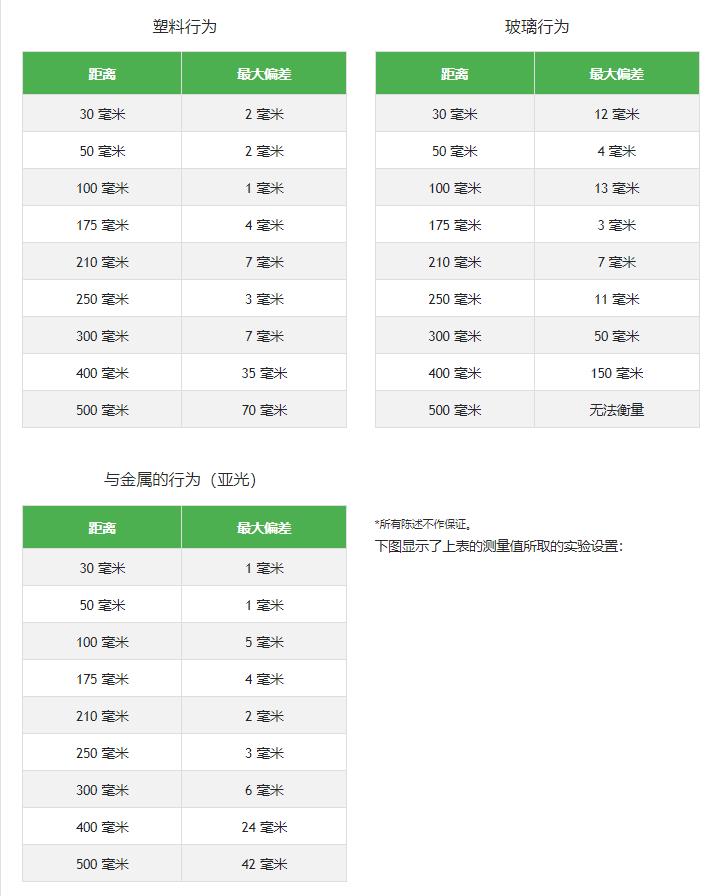

除了操作模式的设置外，传感器的精度主要取决于被测物体的表面。可以非常精确地测量木材、亚光塑料、纸板等非反射物体。不会反射太多的金属也能提供非常好的效果。使用反射物体（例如玻璃或非常光滑的反射表面）获得的效果明显较差。在实际测试中，对各种物体（塑料、玻璃、金属）进行了不同距离的测量，从中可以得到以下结果：

总而言之，可以说与已知的 Arduino 超声波传感器相比，该传感器要准确得多。实际上，该传感器在 50 到 350 毫米左右的近距离范围内可以很好地使用。应该注意的是，该传感器不是点状测量的，而是具有一个小锥体。这意味着在 30 厘米以上的距离内，可能会出现来自周围物体或表面的清晰反射，进而影响测量。尽管如此，该传感器最多可以测量两米的距离。因此，在对墙壁或天花板进行测量时，即使在超过一米的距离内也能获得精确的结果。另一个影响因素是太阳辐射和多个传感器同时在附近运行。

Time of flight（TOF）

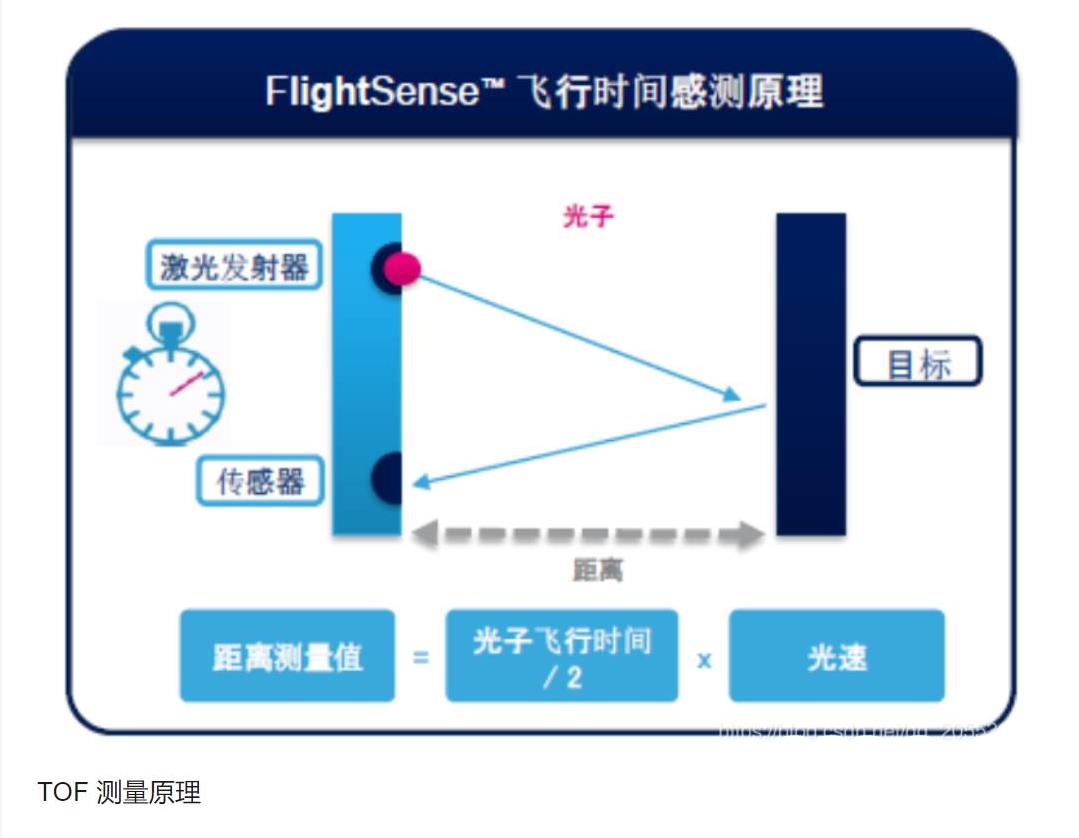

中文翻译为“飞行时间”。飞行时间技术在广义上可理解为通过测量物体、粒子或波在固定介质中飞越一定距离所耗费时间（介质/距离/时间均为已知或可测量），从而进一步理解离子或媒介某些性质的技术。TOF的基本原理是通过灯光发射器发射光脉冲，遇到障碍物后反射；接收器接收反射回来的光脉冲，并根据光脉冲的往返时间计算与物体之间的距离。

3、测量方式
轮询，测距线程周期调用API测距，获取距离；该方式消耗一定CPU资源。
中断，VL53L0X测量完毕通过GPIO1发送中断信号，通知测距线程读取数据；该方式效率比较高，消耗CPU资源少。

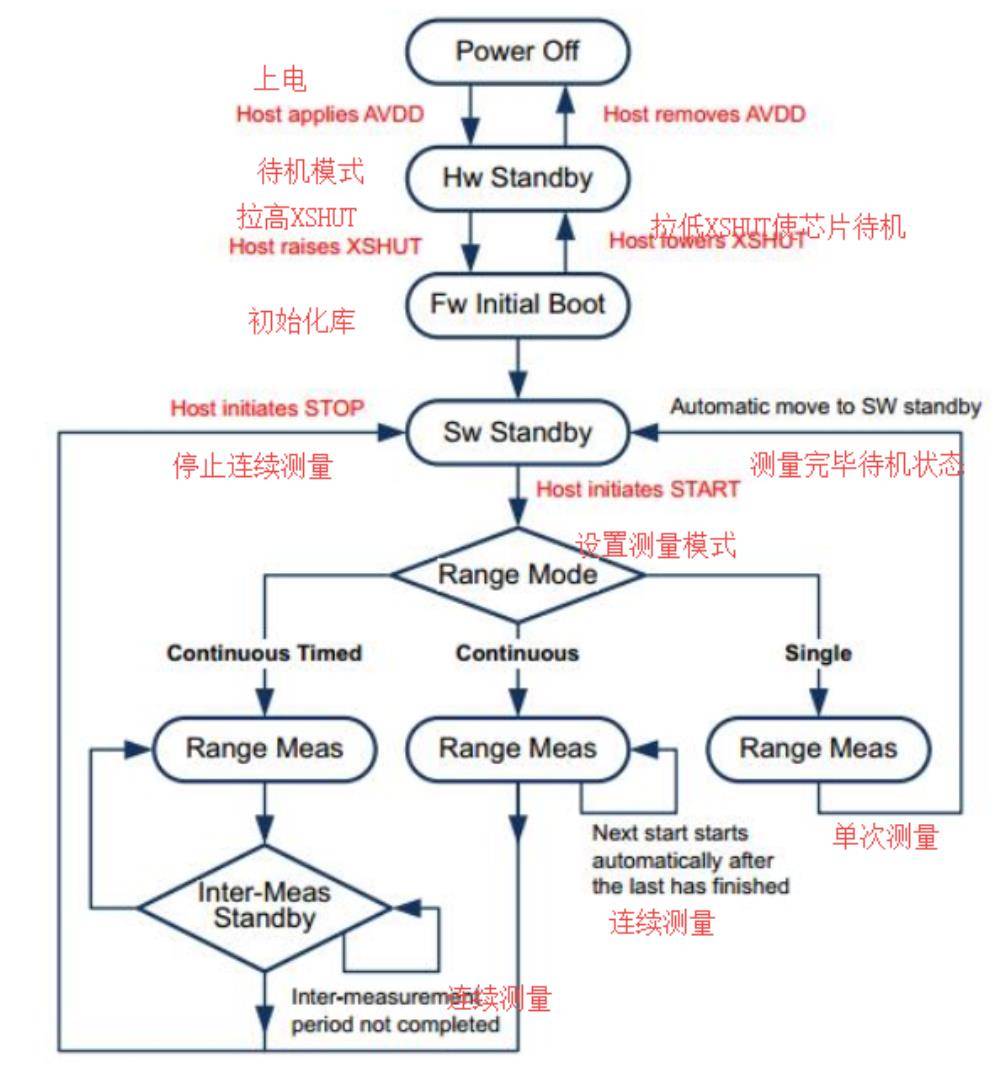

4、测量流程
VL53L0X用户手册提供了一个轮询方式的测距流程图，根据该流程图调用相应的库函数API即可完成一个测量过程。
