本实验介绍了如何使用Arduino与1.3寸OLED液晶屏模块进行I2C通信。通过详细的代码示例和仿真编程步骤，用户可以轻松掌握如何在Arduino上显示文本和图像。该模块具有128*64像素分辨率，适用于各种电子制作项目。无论是初学者还是有一定经验的开发者，都可以从中受益。
|

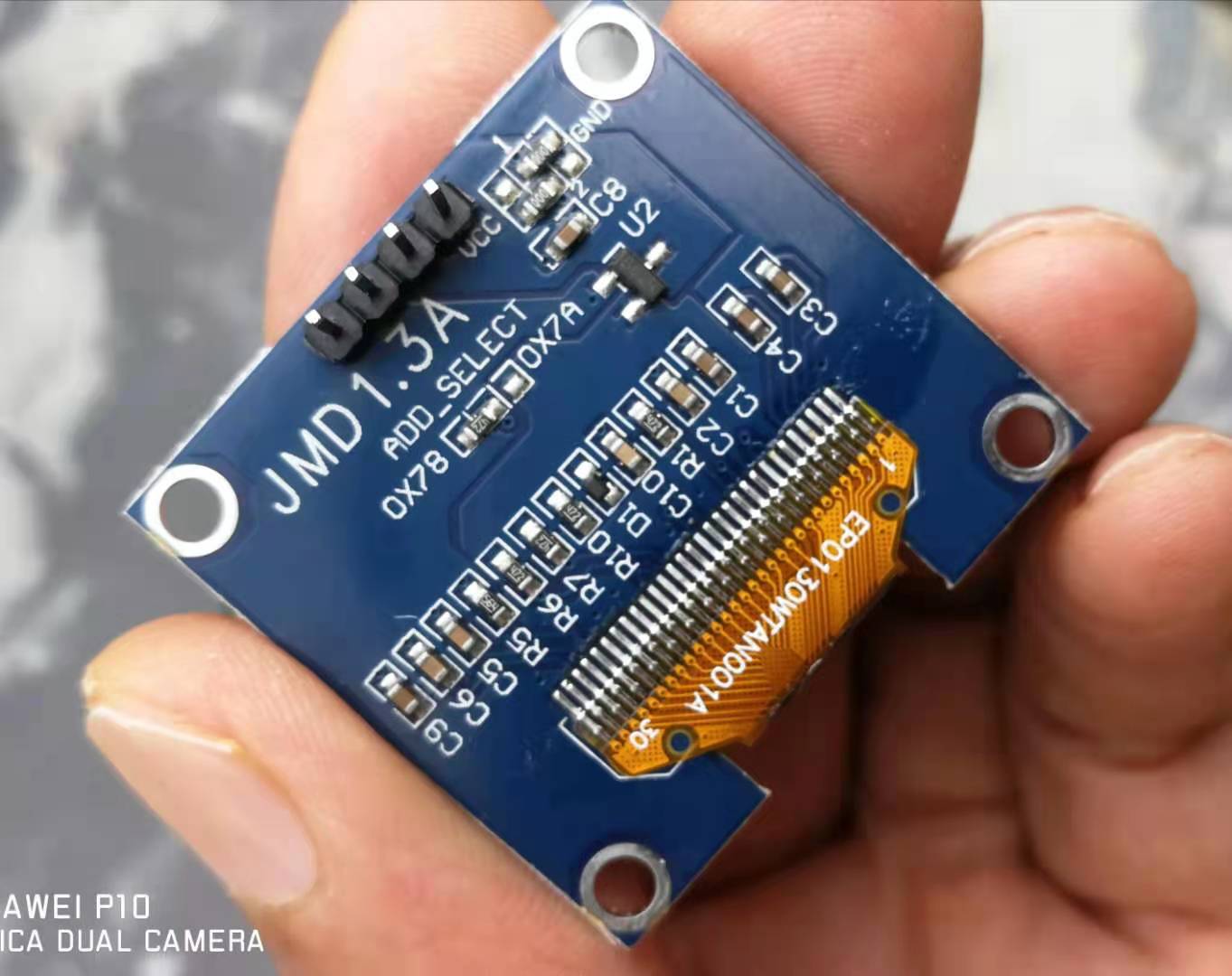

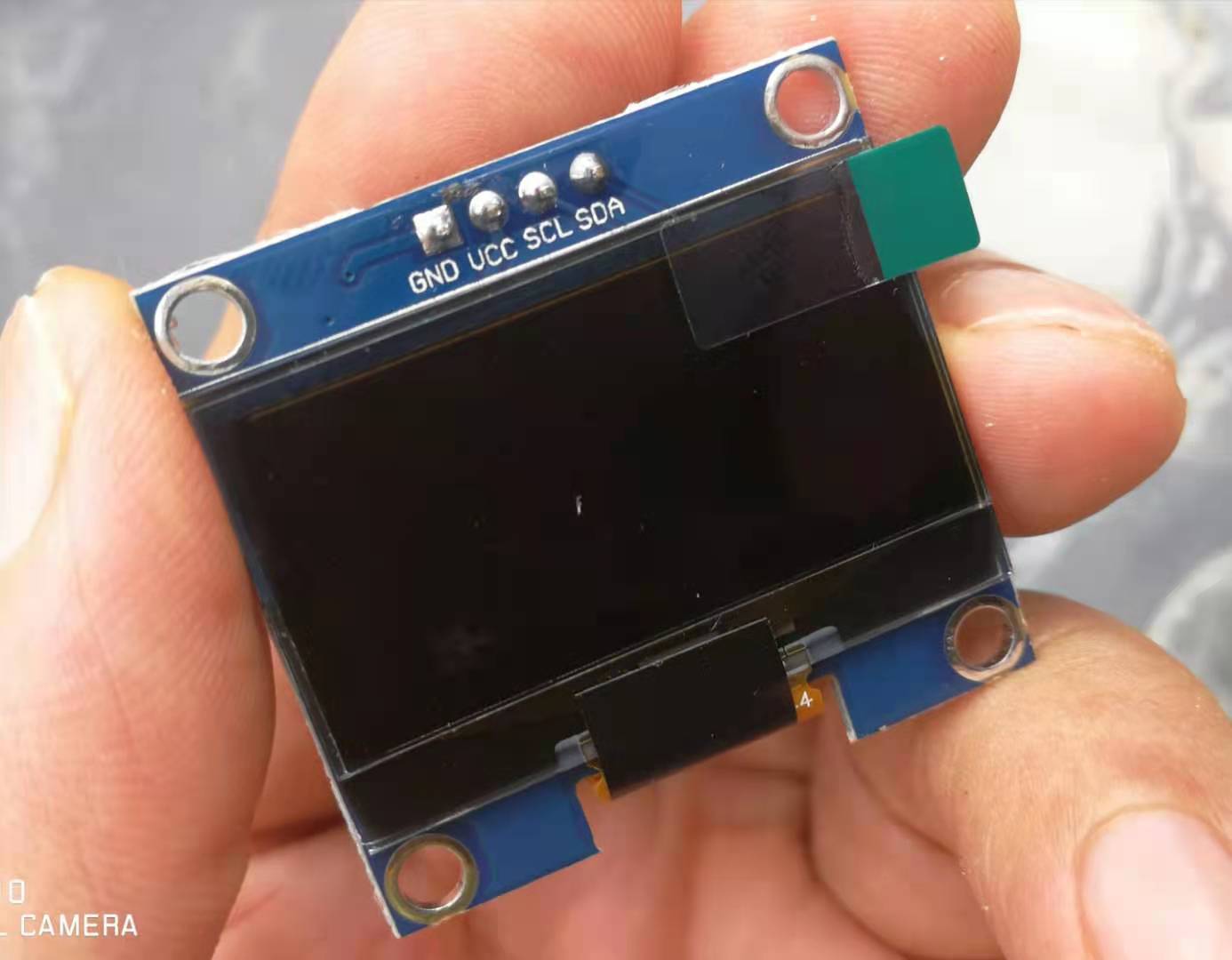

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 128*64像素   |
一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）
https://mc.dfrobot.com.cn/thread-280845-1-1.html
连杆形式的腿机构十一种：盘点机器人行走背后的机械原理
https://mc.dfrobot.com.cn/thread-308097-1-1.html
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车！
https://mc.dfrobot.com.cn/thread-307863-1-1.html
【花雕动手做】超迷你哦，用徽商香烟盒做个智能小车！
https://mc.dfrobot.com.cn/thread-307907-1-1.html
【花雕动手做】太搞笑啦，一支胶管制成二只蠕动机器人
https://mc.dfrobot.com.cn/thread-308046-1-1.html
【花雕动手做】快餐盒盖，极低成本搭建机器人实验平台
https://mc.dfrobot.com.cn/thread-308063-1-1.html
【花雕动手做】特别苗条，使用微波传感器控制的纤细小车
https://mc.dfrobot.com.cn/thread-308866-1-1.html
【花雕动手做】脑洞大开、五花八门的简易机器人66种
https://mc.dfrobot.com.cn/thread-307900-1-1.html
实验一百五十八：QMC5883L电子指南针罗盘模块 三轴磁场传感器GY-271
https://mc.dfrobot.com.cn/thread-308195-1-1.html
实验一百六十三：BMI160 6轴惯性运动传感器 16位3轴加速度+超低功耗3轴陀螺仪 I2C/SPI 14LGA
https://mc.dfrobot.com.cn/thread-310371-1-1.html
实验一百六十五：2.4 英寸 TFT LCD 触摸屏模块 XPT2046 PCB ILI9341 240x320 像素 8 位 SPI 串口显示器 300mA
https://mc.dfrobot.com.cn/thread-309803-1-1.html
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
https://mc.dfrobot.com.cn/thread-309845-1-1.html
实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 128*64像素
https://mc.dfrobot.com.cn/thread-311123-1-1.html
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
https://mc.dfrobot.com.cn/thread-310273-1-1.html
实验一百八十五：MAX4466声音传感器 驻极体话筒放大器 麦克风可调功放模块 microphone
https://mc.dfrobot.com.cn/thread-310193-1-1.html
实验一百八十九：TDA1308 硅麦克风 数字咪头放大模块 拾音器放大板 楼氏SUNLEPHANT
https://mc.dfrobot.com.cn/thread-310246-1-1.html
实验一百九十三：TCS34725颜色识别传感器 RGB IIC明光感应模块 ColorSensor
https://mc.dfrobot.com.cn/thread-310209-1-1.html
实验二百：RCWL-0515微波雷达感应开关 人体感应 智能感应探测传感器 12-15米远距离2.7G微波检测模块
https://mc.dfrobot.com.cn/thread-310313-1-1.html
实验二百零三：Air724UG合宙 Cat14G模块 DTU物联网UART串口通信数据TCP透传 核心板组合套餐
https://mc.dfrobot.com.cn/thread-310342-1-1.html
实验二百零七：I2C红色8*8LED点阵模块ht16k33驱动1088BS树莓派物联网可扩展编程
https://mc.dfrobot.com.cn/thread-310951-1-1.html
实验二百零九：Gravity: I2C & UART BC20 NB-IoT & GNSS通信模块 NB-IoT广域低功耗无线通信 GPS/北斗精准定位
https://mc.dfrobot.com.cn/thread-310433-1-1.html
实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素

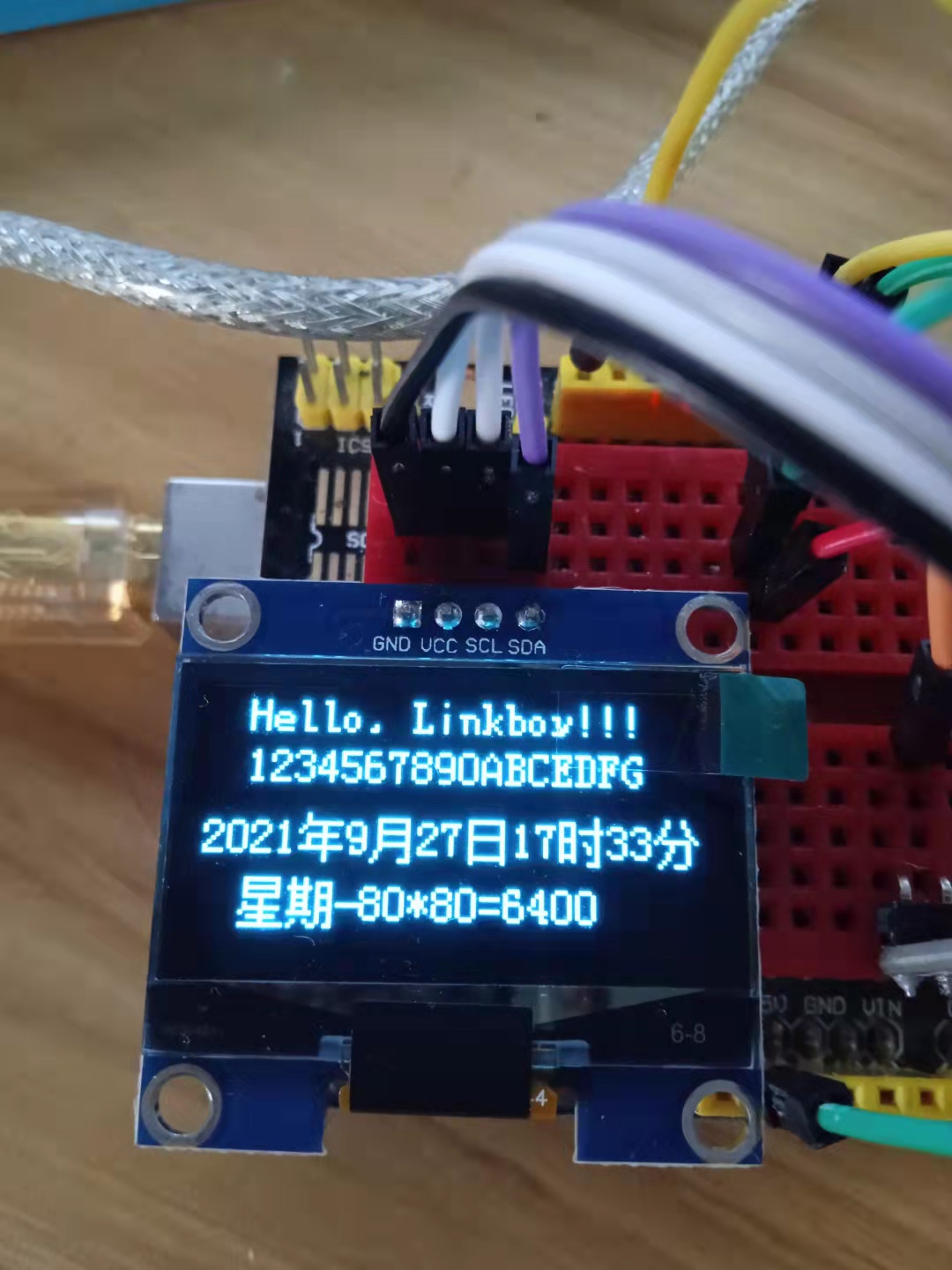

项目十五：Linkboy 真好玩
实验开源仿真编程（Linkboy V4.62）
实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素
项目十五：Linkboy 真好玩
使用字体编辑器

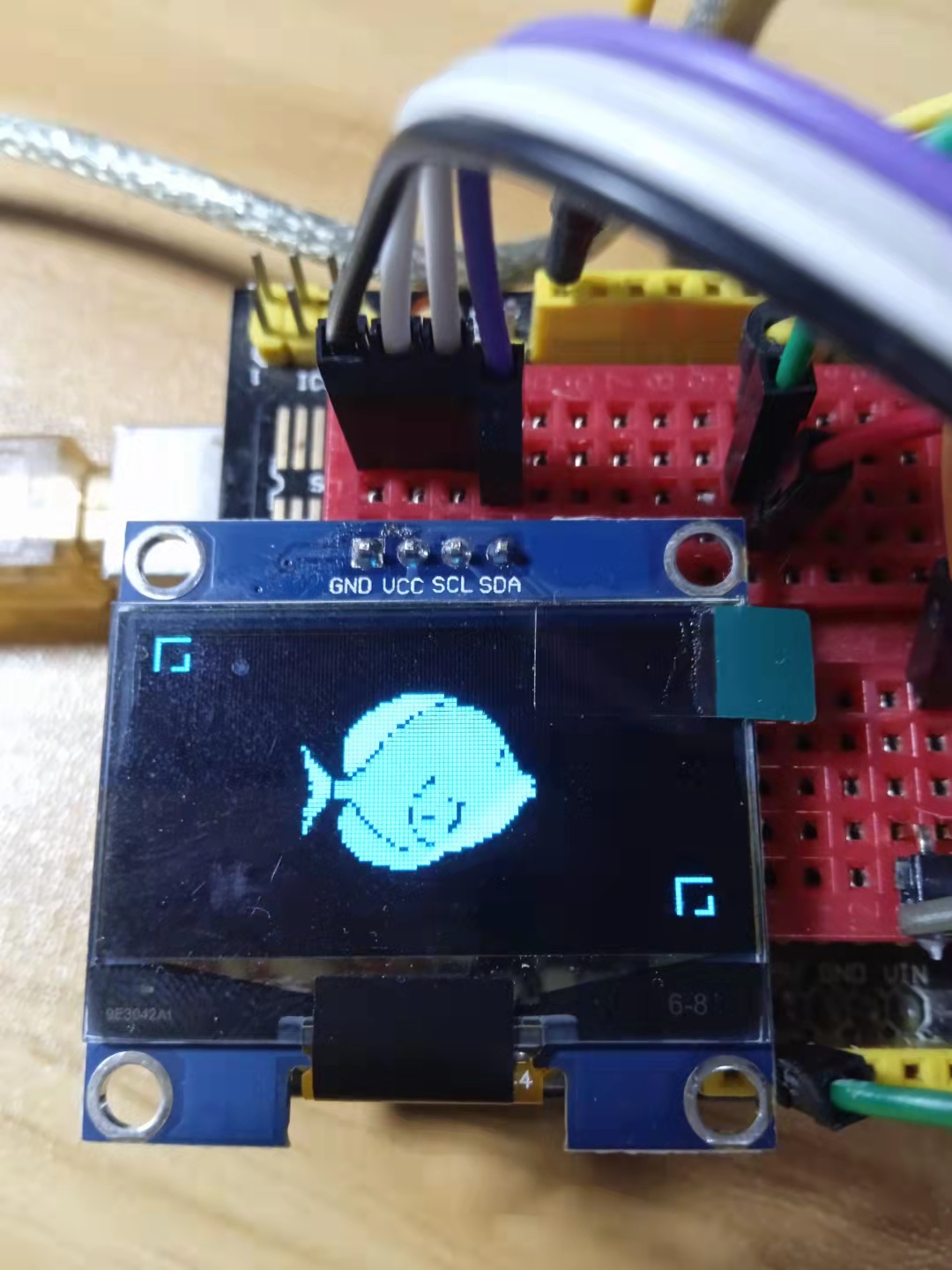

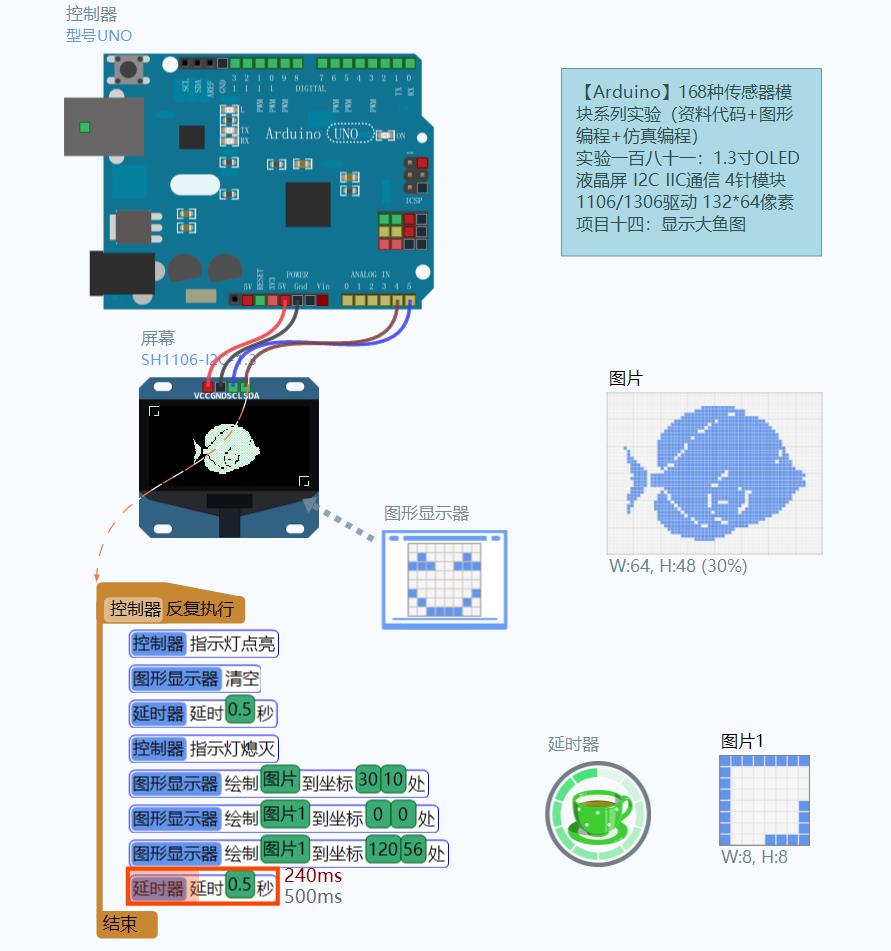

实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素
项目十四：显示大鱼图
实验开源仿真编程（Linkboy V4.62）

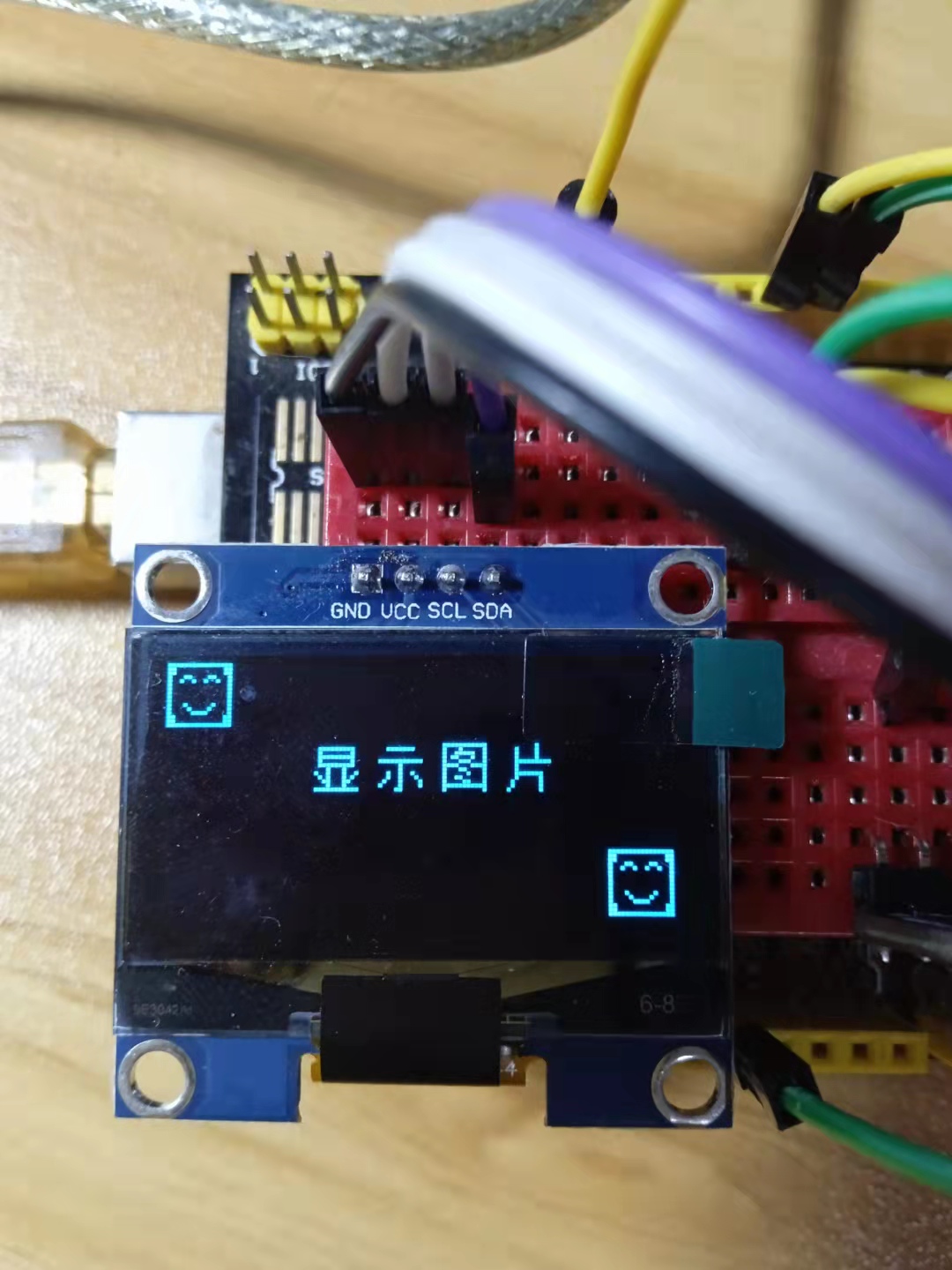

实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素

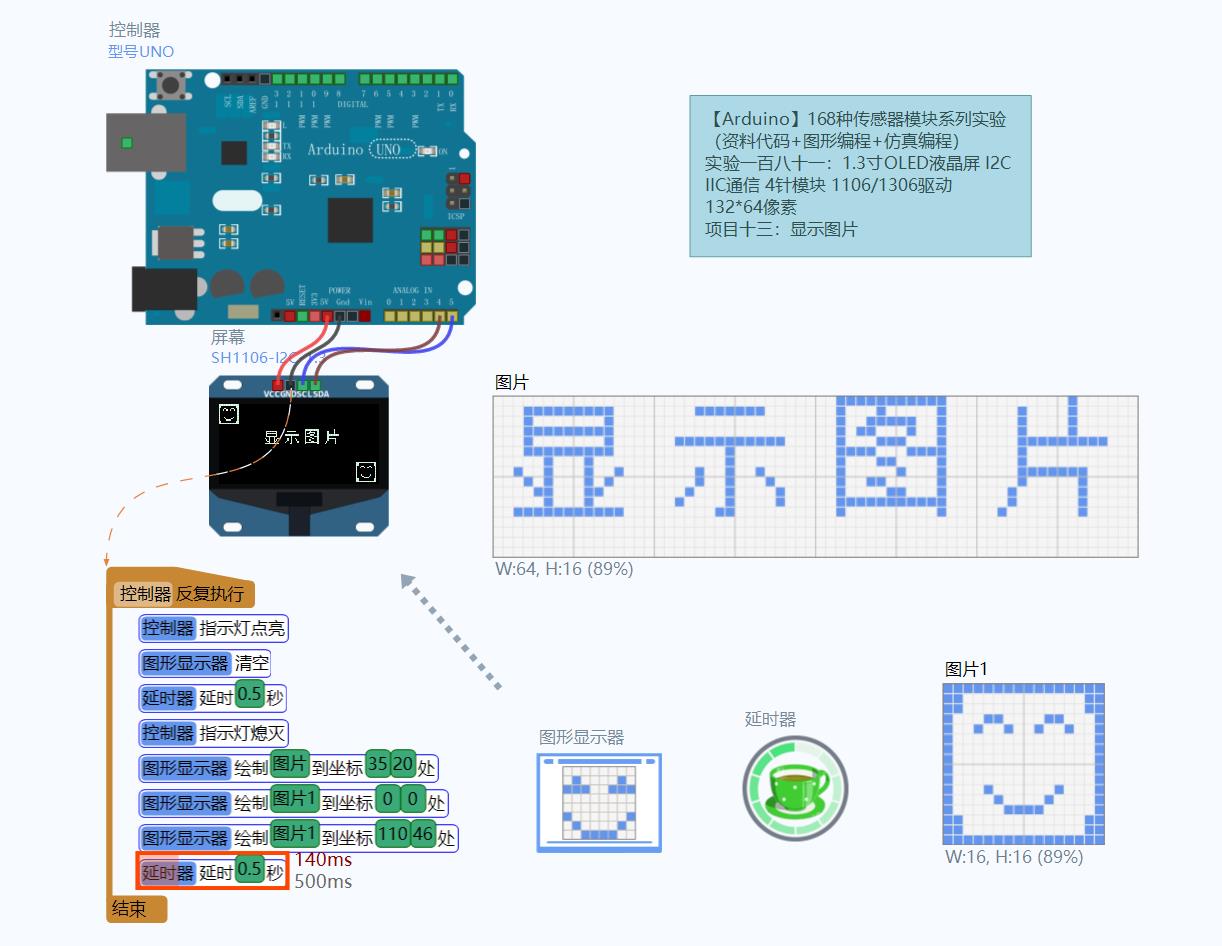

项目十三：显示图片
实验开源仿真编程（Linkboy V4.62）
[backcolor=rgb(255, 255, 255)][font="]实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]项目十三：显示图片[/font][/backcolor]

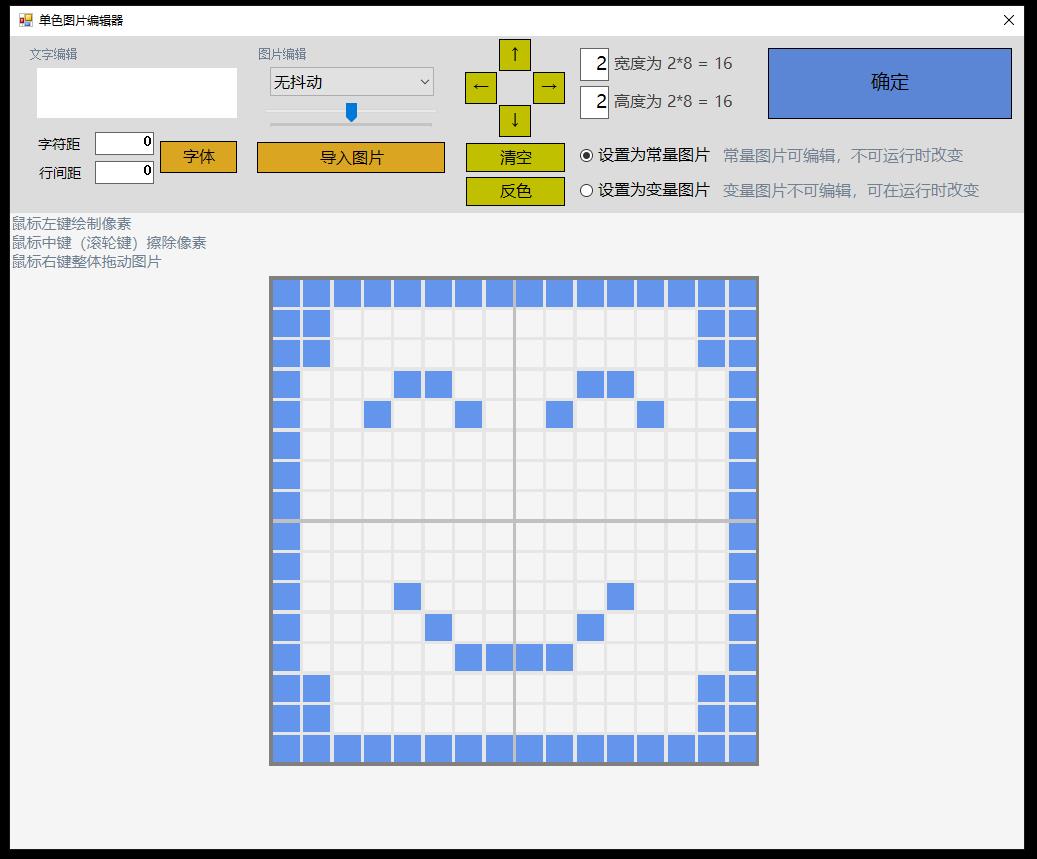

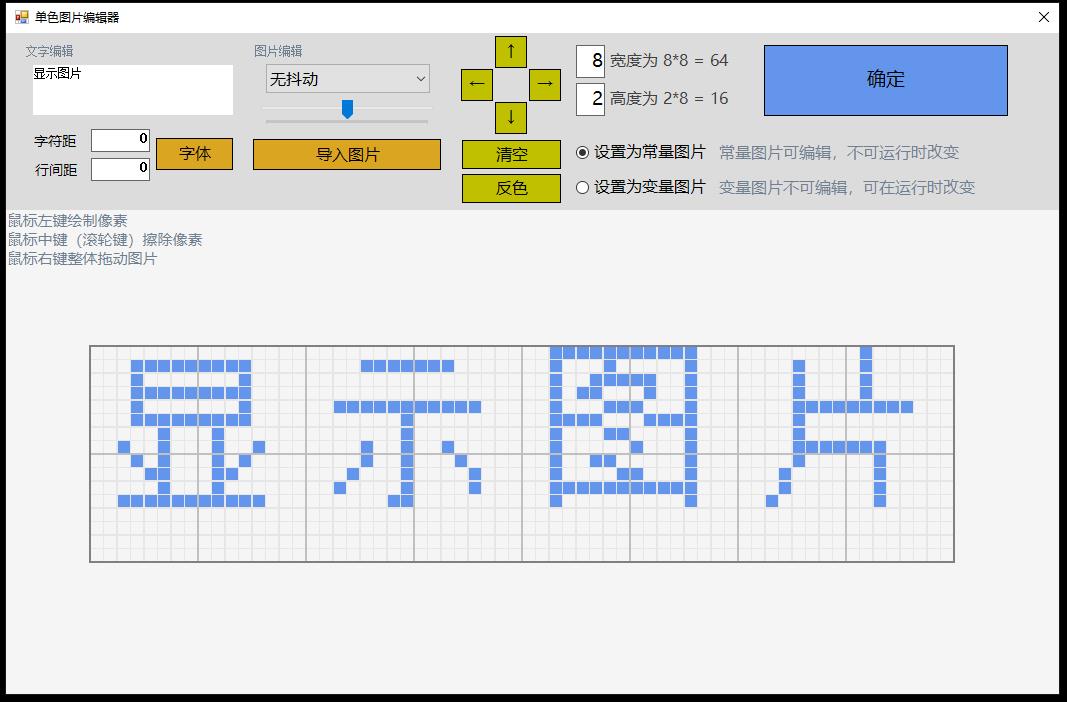

[backcolor=rgb(255, 255, 255)][font="]使用图片编辑器，编辑图片[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]

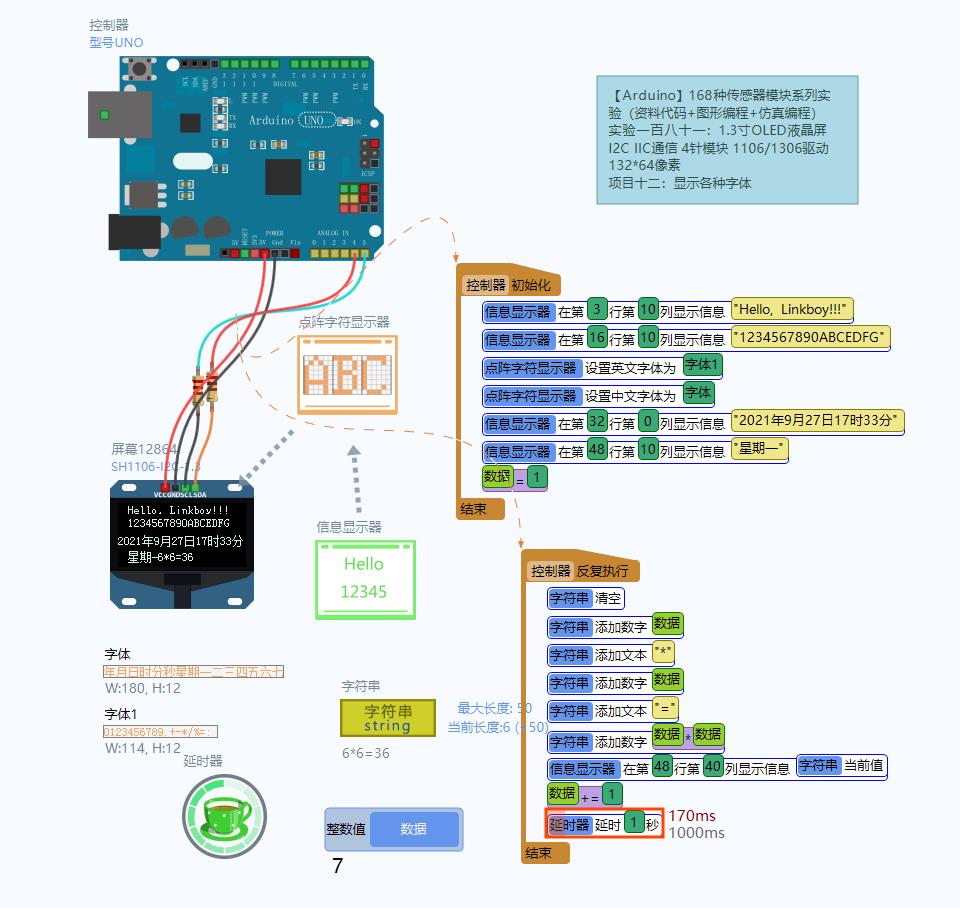

实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素

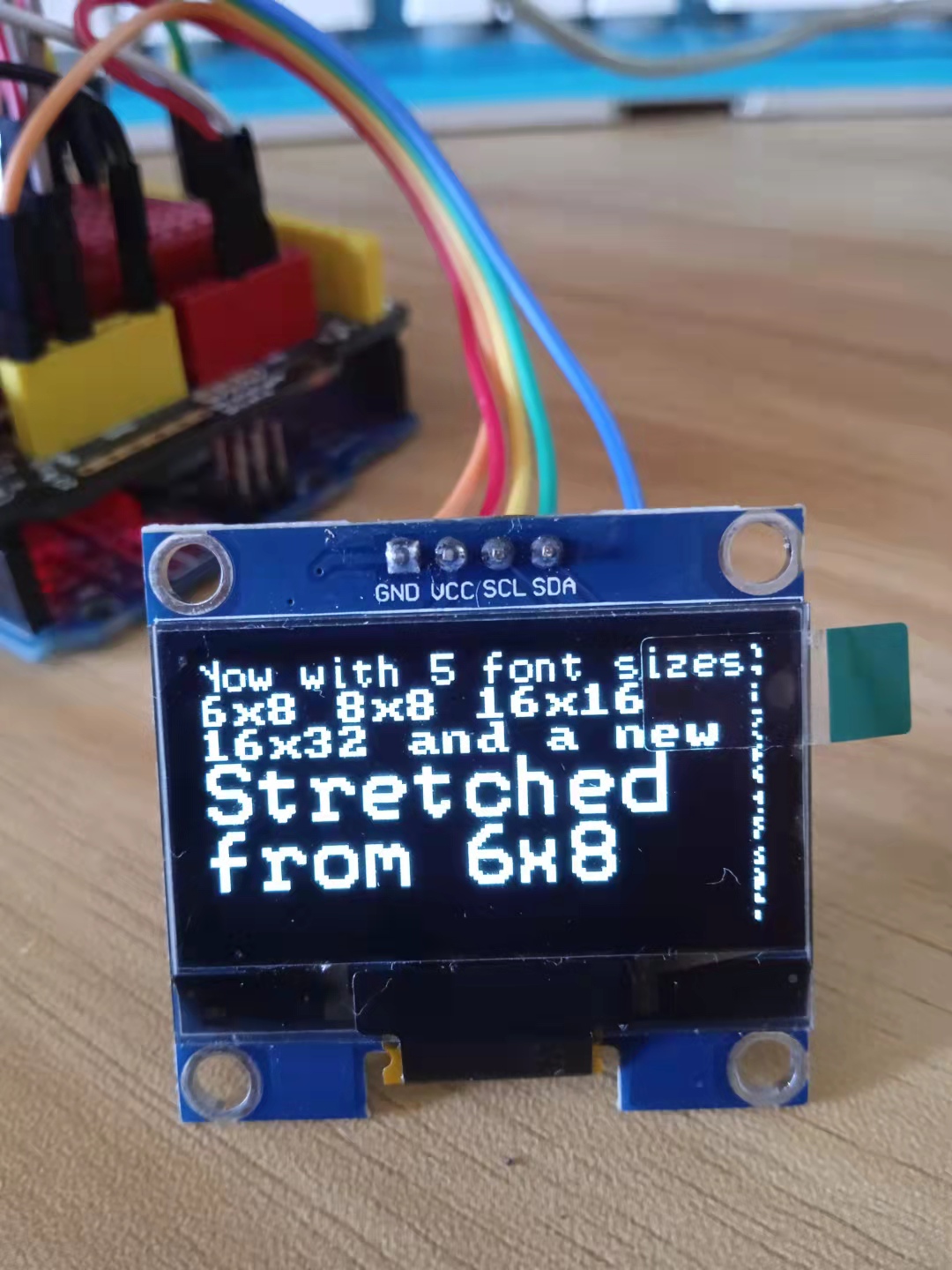

项目十二：显示各种字体
实验开源仿真编程（Linkboy V4.62）

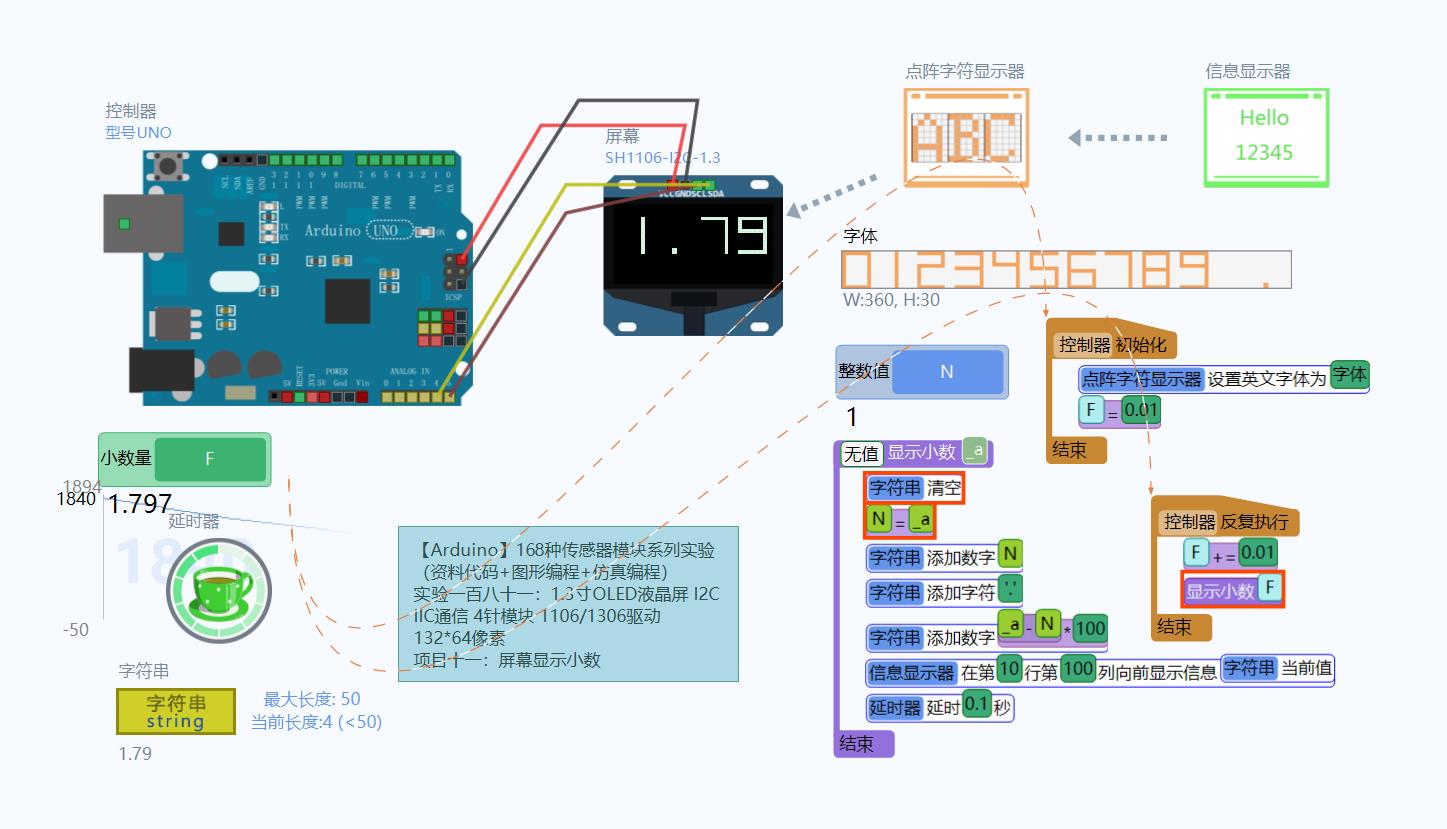

实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素

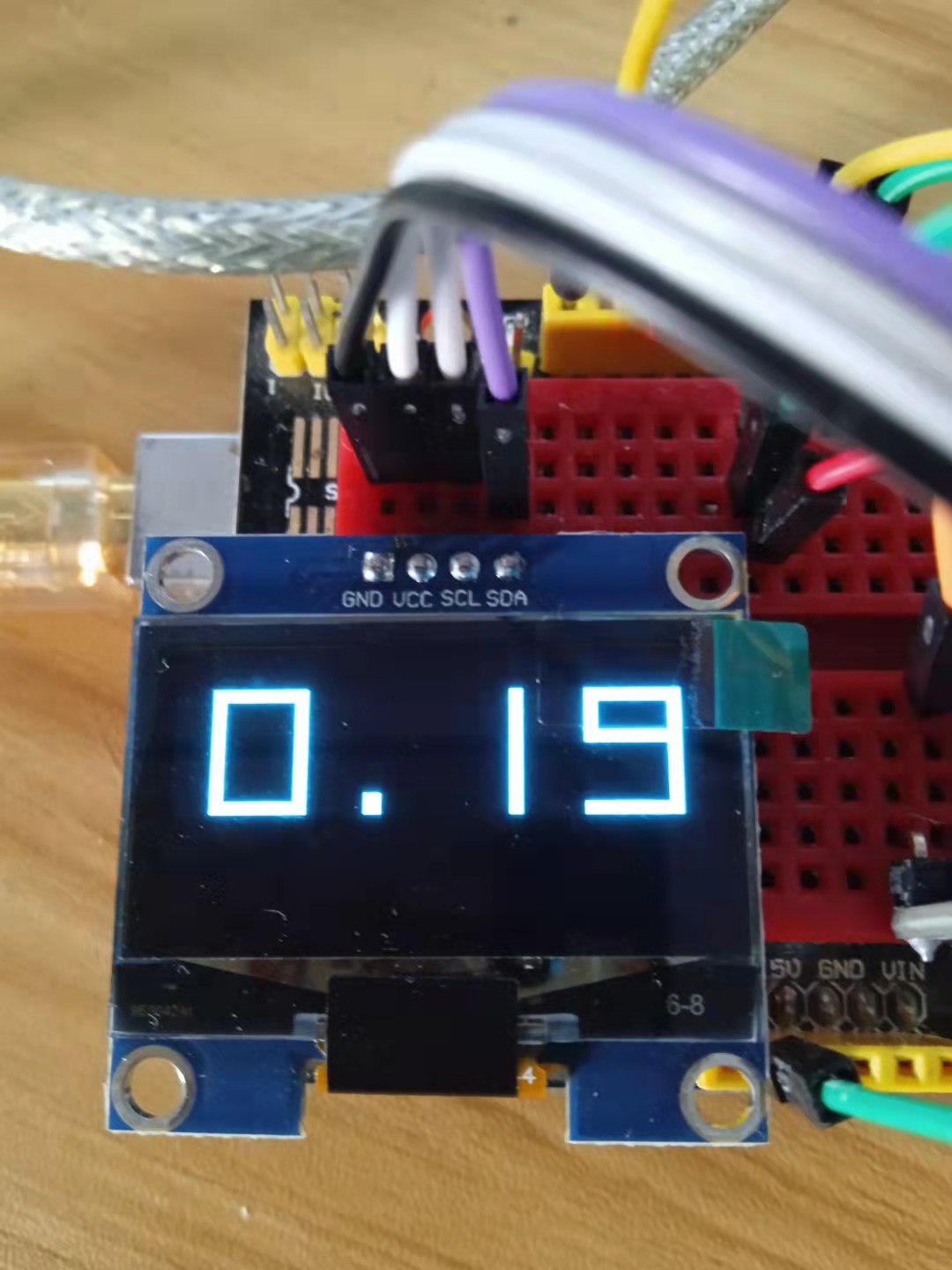

项目十一：屏幕显示自动计数的小数
实验开源仿真编程（Linkboy V4.62）

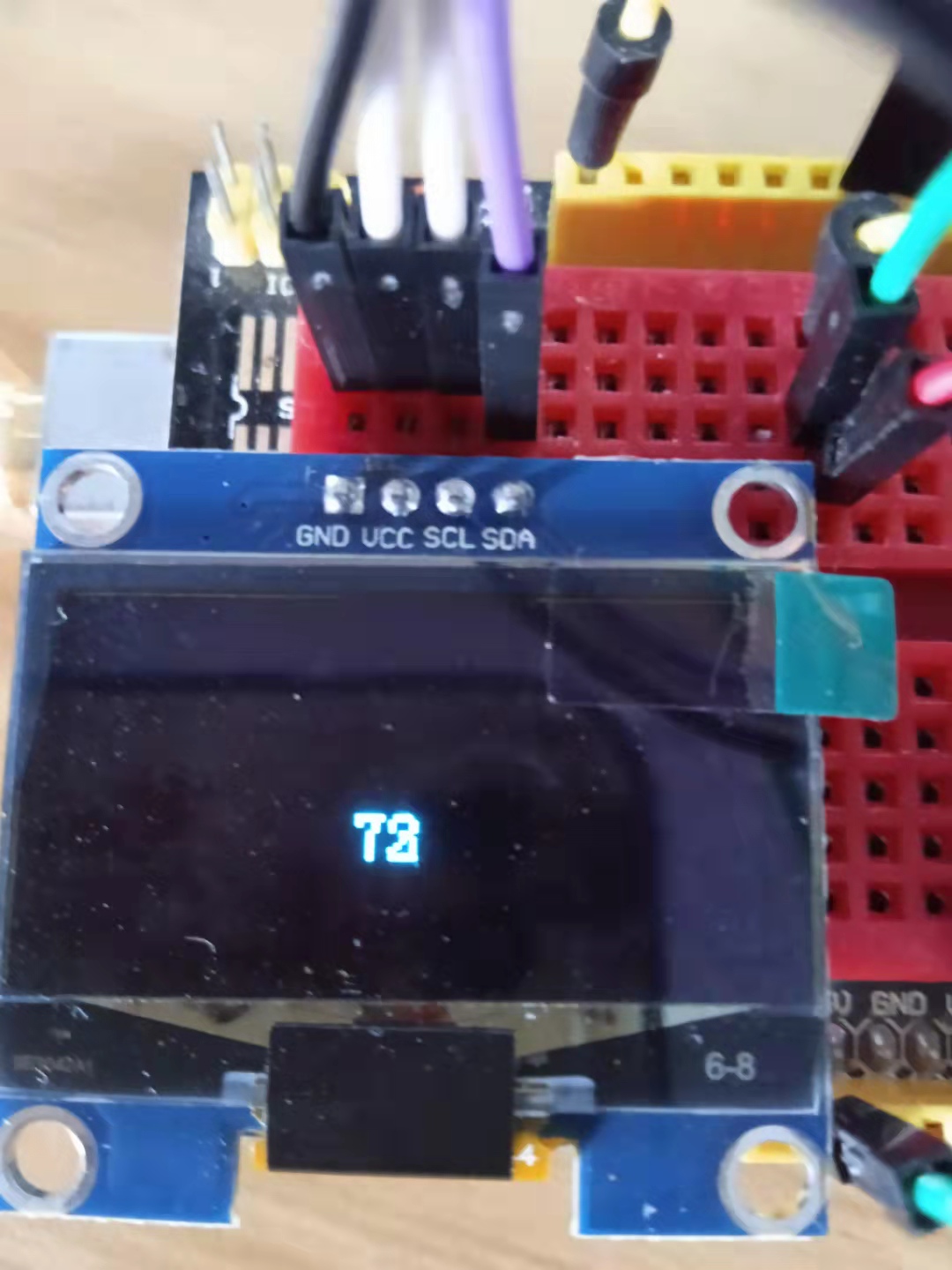

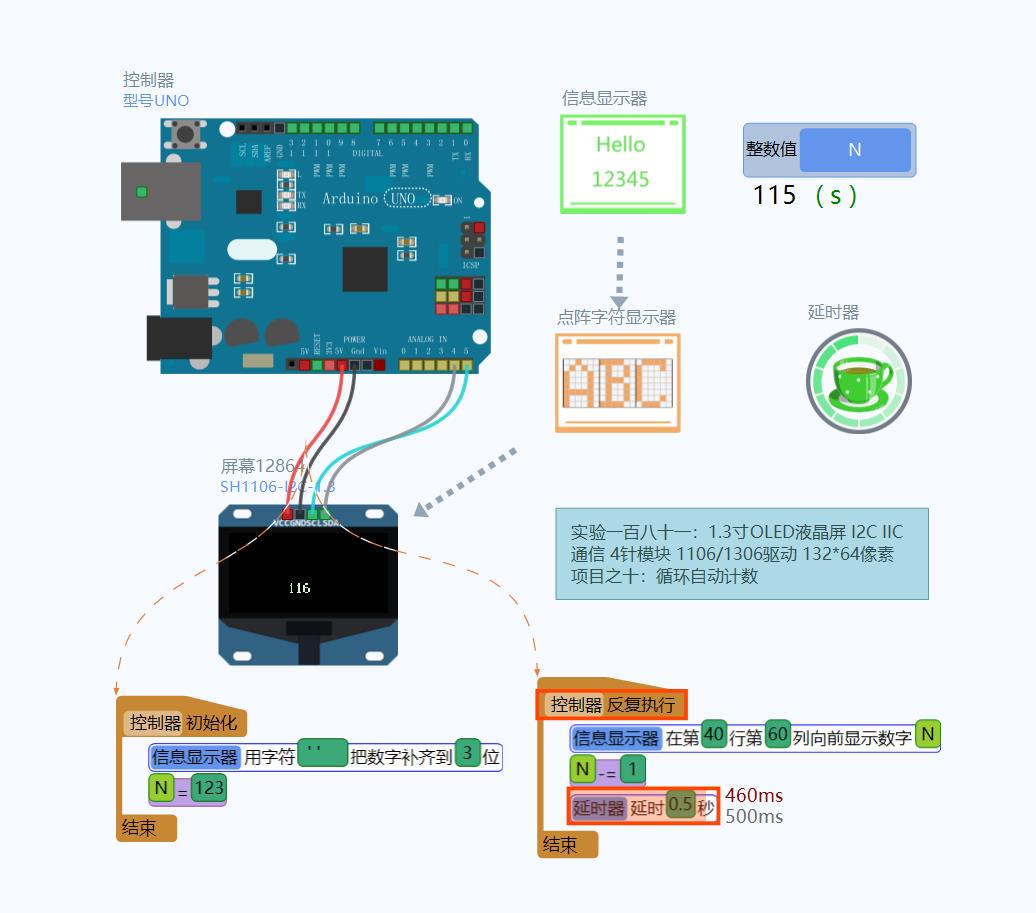

实验一百八十一：1.3寸OLED液晶屏 I2C IIC通信 4针模块 1106/1306驱动 132*64像素
项目之十：循环自动计数
实验开源仿真编程（Linkboy V4.62）
---------
支持任意数量的任意类型的同时显示（混合和匹配）
可选择检测显示地址和类型（仅限 I2C）
支持 72x40、96x16、64x32、128x32、128x64、128x128 (SH1107) 和 132x64 (SH1106) 显示尺寸
从 I2C、SPI 或任何 2 个 GPIO 引脚（虚拟 I2C）驱动显示
5 种大小的固定字体（6x8、8x8、12x16、16x16、16x32）
延迟渲染允许准备一个后台缓冲区，然后显示它（通常更快）

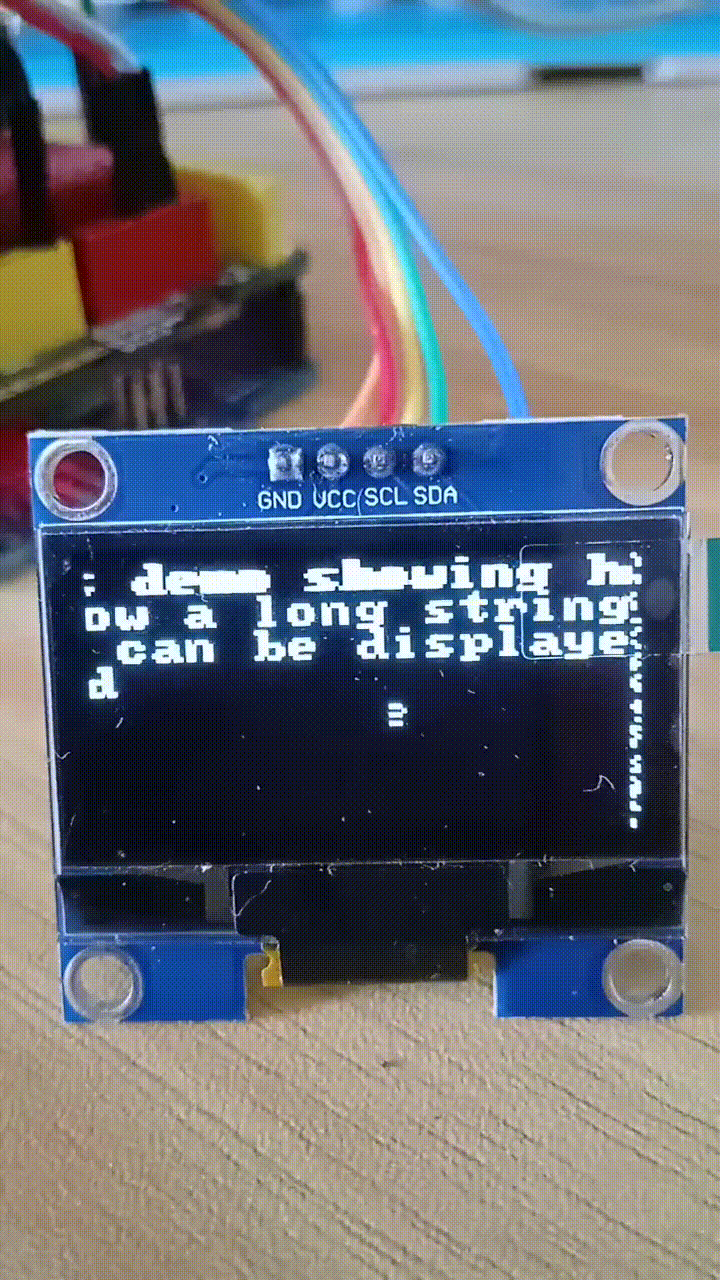

文本滚动功能（垂直和水平）
带有可选换行的文本光标位置
加载 Windows BMP 文件的函数
在 SH1106/7 上进行像素绘图，无需后备 RAM
优化的 Bresenham 线图
优化 Bresenham 轮廓和填充椭圆绘制
优化轮廓和填充矩形绘制
可选的后备 RAM，用于为具有足够 RAM 的系统绘制像素
以任何角度绘制 16x16 平铺/精灵图。
使用简单的 API 以高帧率运行全帧动画
轻到可以在 ATtiny85 上运行
此代码取决于 BitBang_I2C 库。你可以在这里下载：https :
//github.com/bitbank2/BitBang_I2C
使用说明：
--------------------
首先初始化库。使用硬件 I2C、位碰撞 I2C 或 SPI 与显示器对话。对于 I2C，将自动检测显示器的地址（0x3c 或 0x3d）。典型的 MCU 只允许将 I2C 速度设置为 400Khz，但 SSD1306 显示器可以处理更快的信号。使用 bit-bang 代码，您通常可以指定稳定的 800Khz 时钟，并且使用 Cortex-M0 目标，可以告诉硬件 I2C 几乎是任何速度，但我测试过的显示器往往会在超过 1.6Mhz 时停止工作。初始化显示器后，您可以开始在其上绘制文本或图形。所有绘图函数的最后一个参数是渲染标志。当为真时，图形将被发送到内部后备缓冲区（如果可用）并发送到显示器。您可以选择使用 oledSetBackBuffer() 函数向库传递一个后备缓冲区（如果您的 MCU 有足够的 RAM）。当渲染标志为假时，图形只会被绘制到内部缓冲区中。一旦您准备好将像素发送到显示器，请调用 oledDumpBuffer(NULL)，它将整个内部缓冲区复制到显示器。文本绘制功能现在有一个滚动偏移参数。这告诉它在给定的目标坐标处绘制文本之前要跳过多少文本像素。例如，如果为滚动偏移传递值 20 并使用 8 像素宽字体 (FONT_NORMAL)，则不会绘制前两个半字符；第三个和后续字符的后半部分将从您指定的 x/y 开始绘制。
