【Arduino】168种传感器模块系列实验（179）---0.66寸OLED液晶屏
2021-10-041.5万
精华项目
AI 快速预览详细
本文介绍了Arduino 0.66英寸OLED液晶屏的实验，包括详细的资料代码、仿真编程和图形编程。该实验使用IIC/I2C接口，64*48像素的SSD1306驱动芯片。通过动手实践，读者可以学习如何在Arduino上使用这种显示屏，并了解其具体配置和编程方法。
|
37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验一百七十九：0.66英寸OLED显示模块 液晶屏模块IIC/I2C接口 64*48像素 SSD1306驱动芯片   |

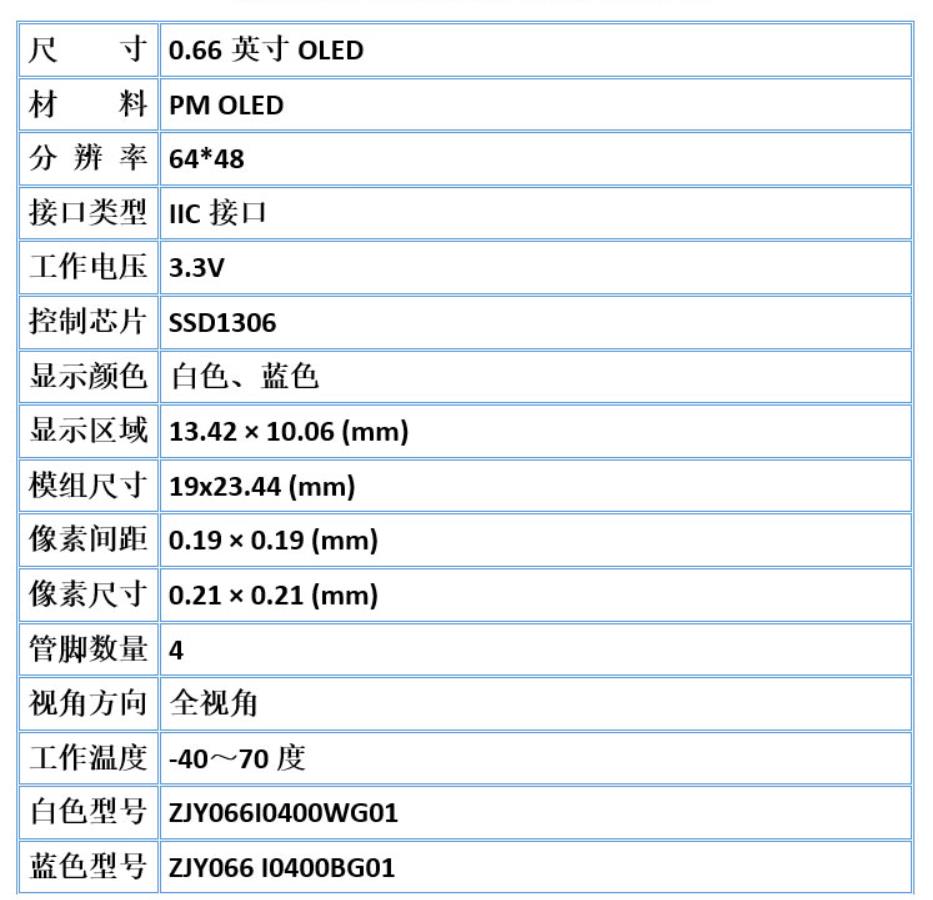

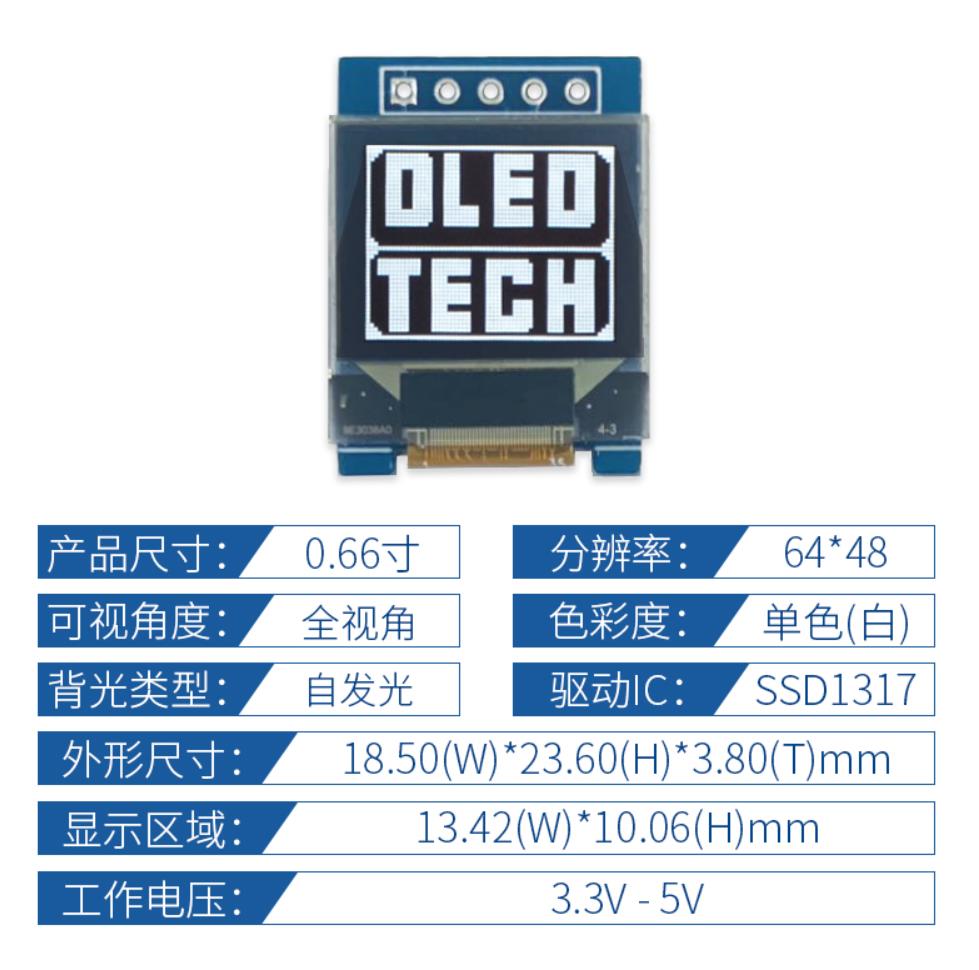

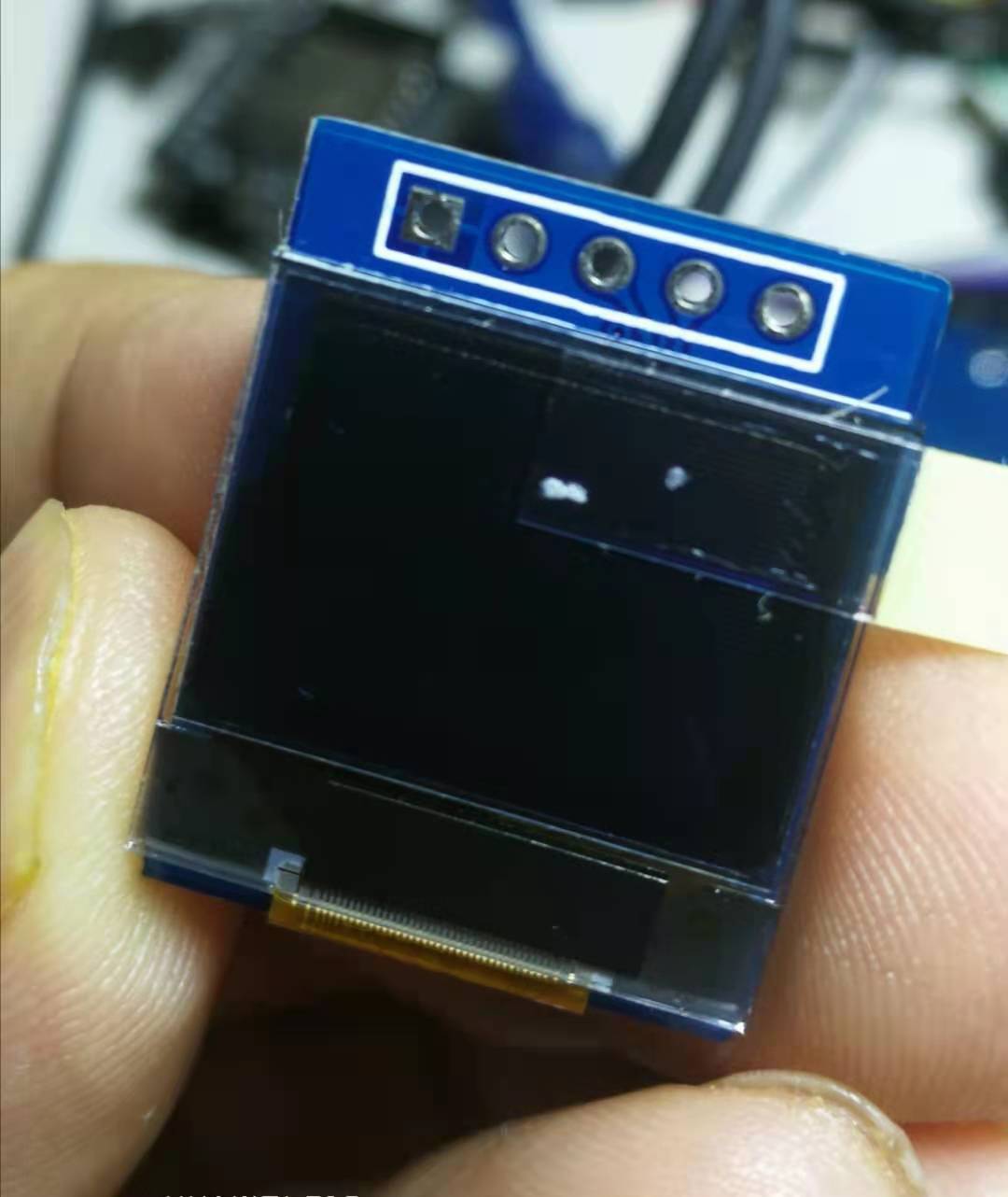

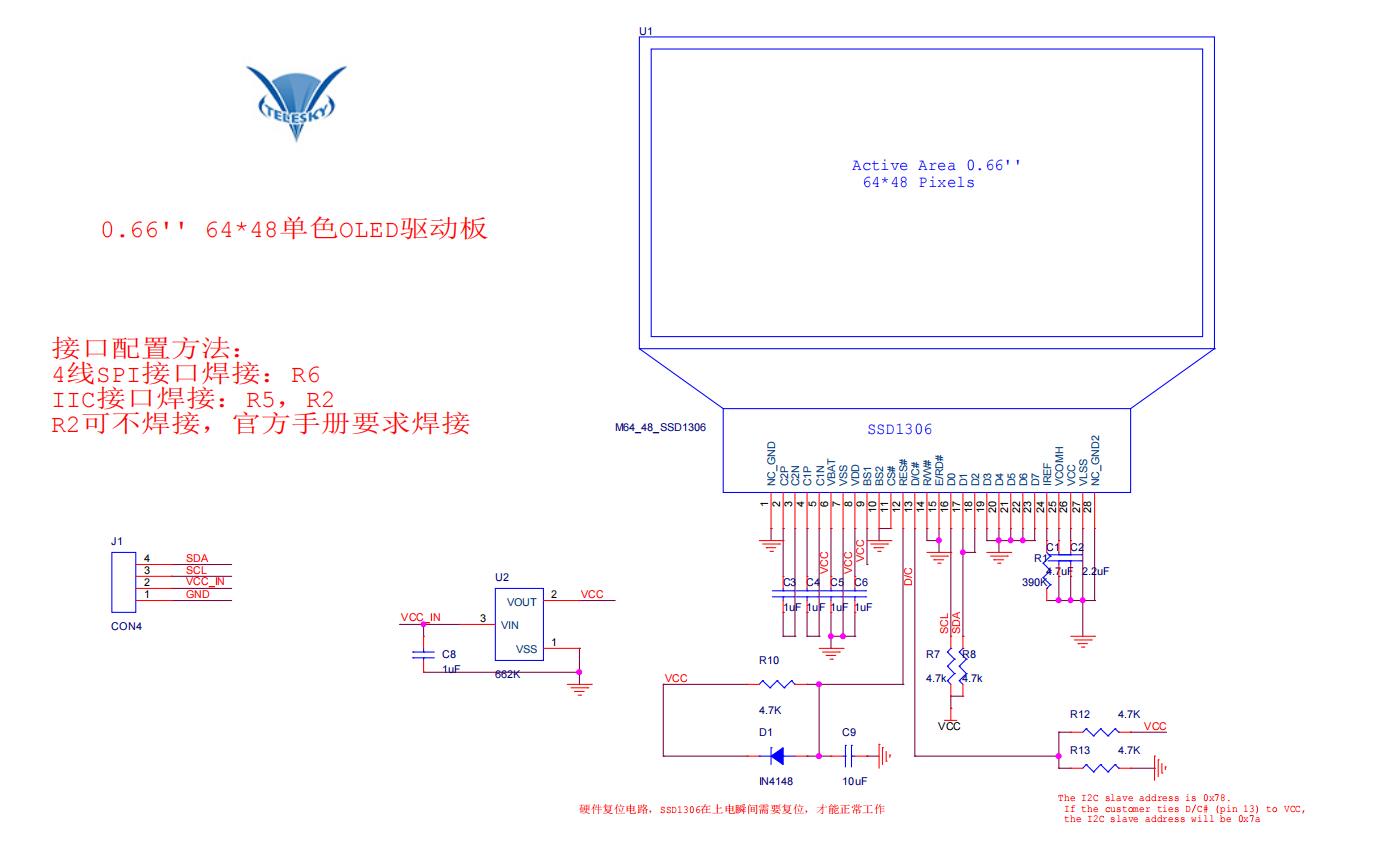

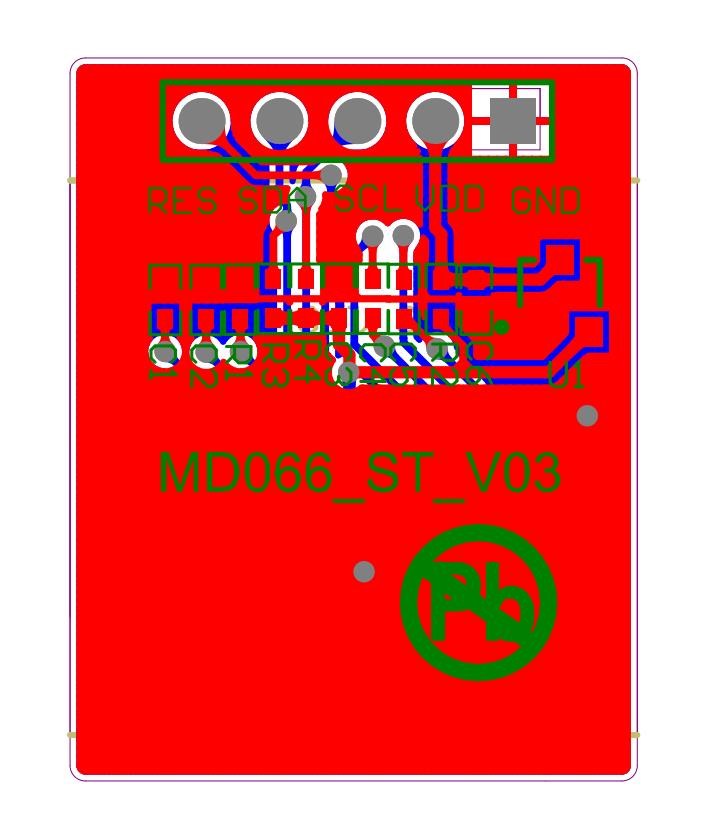

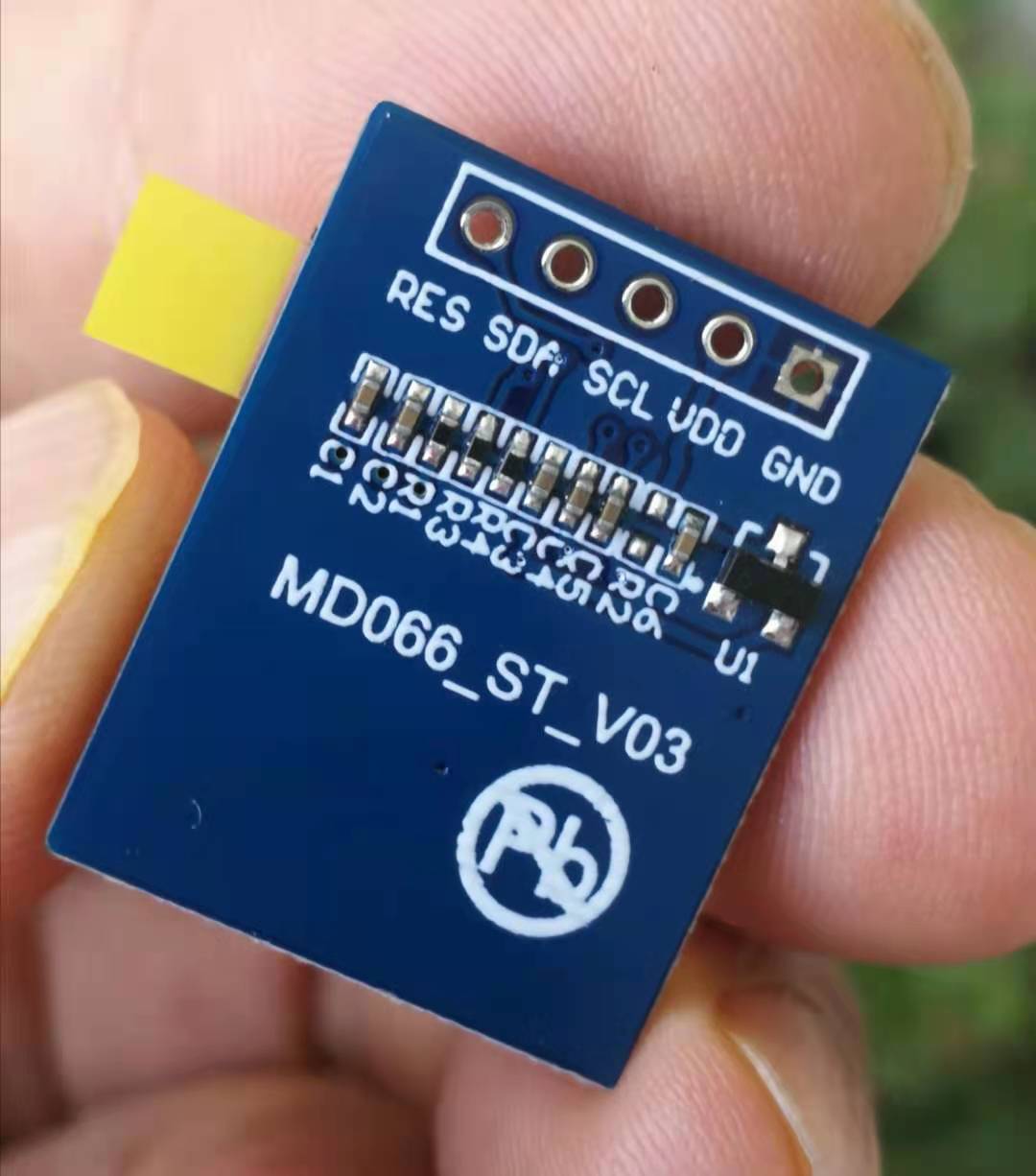

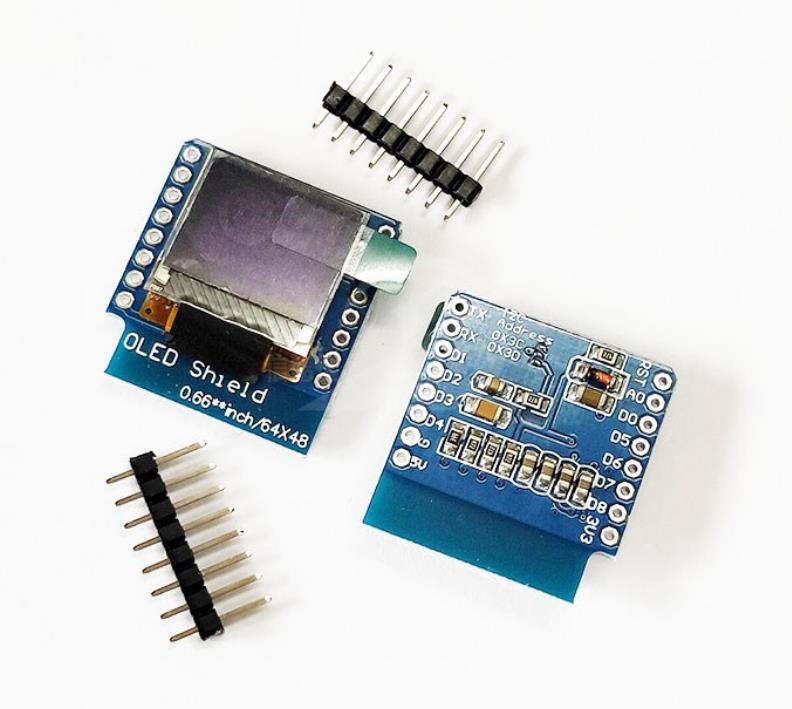

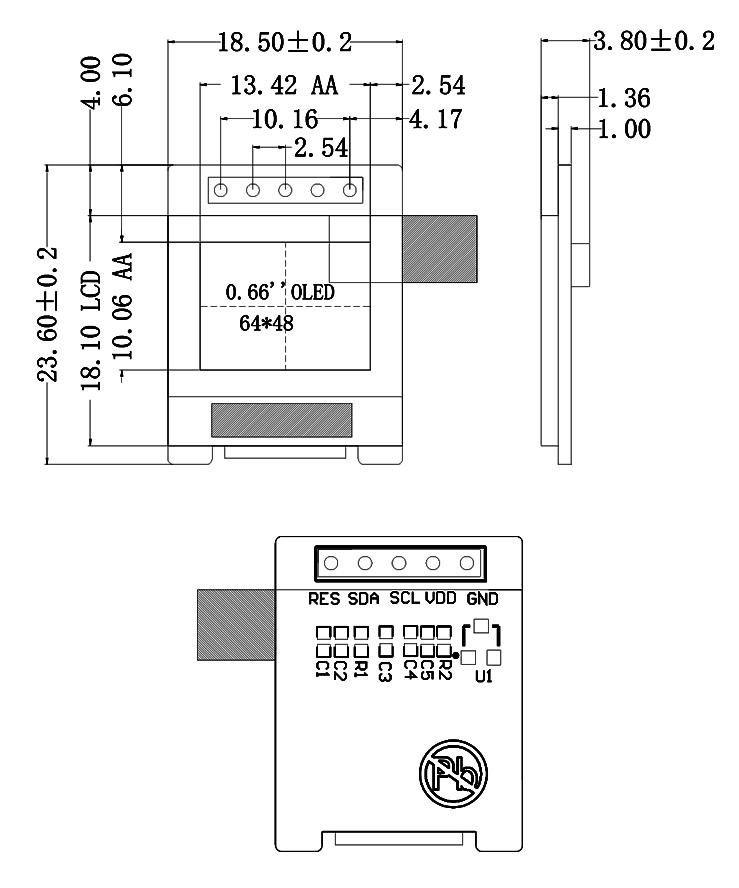

实验一百七十九：0.66英寸OLED显示模块 液晶屏模块IIC/I2C接口 64*48像素 SSD1306驱动芯片
项目之一：er_oled库位图与字符测试
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十九：0.66英寸OLED显示模块 液晶屏模块IIC/I2C接口 64*48像素 SSD1306驱动芯片
项目之一：er_oled库位图与字符测试

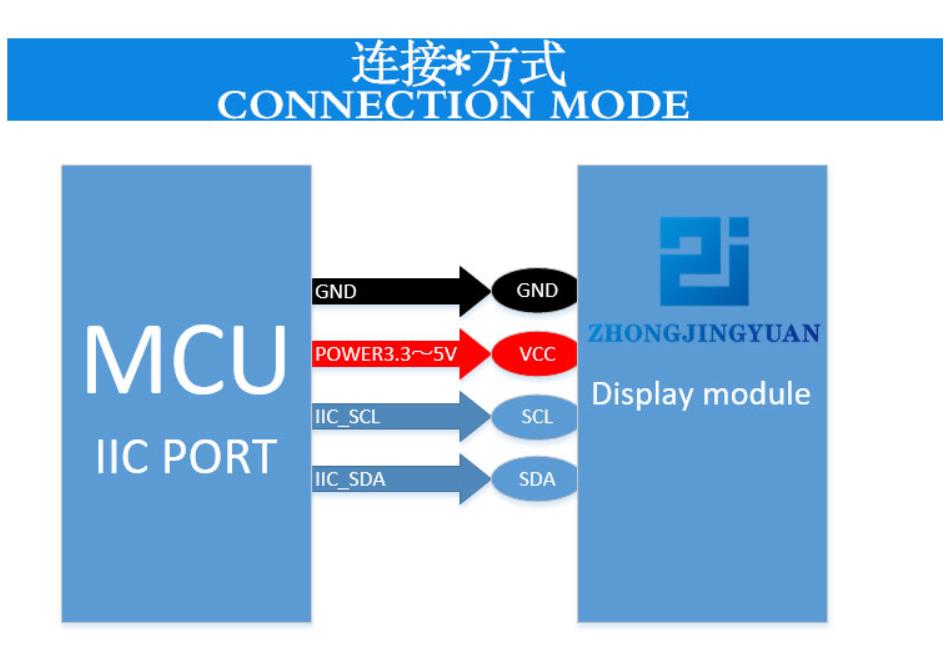

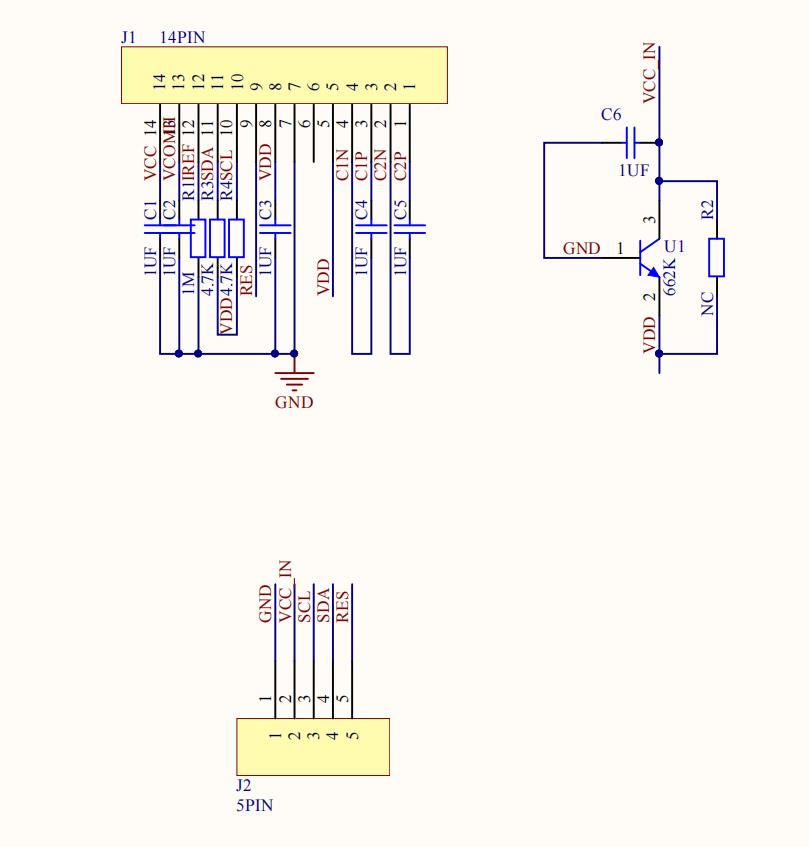

实验接线：
OLED => Arduino
1. GND -> GND
2. VCC -> 3.3
3. SCL -> SCL
4. SDA -> SDA
5. RES -> 8
6. DC -> GND
7. CS -> GND
*/
#include
#include "er_oled.h"
uint8_t oled_buf[WIDTH * HEIGHT / 8];
void setup() {
Serial.begin(9600);
Serial.print("OLED Example\n");
Wire.begin();
/* display an image of bitmap matrix */
er_oled_begin();
er_oled_clear(oled_buf);
er_oled_bitmap(0, 0, PIC1, 64, 48, oled_buf);
er_oled_display(oled_buf);
delay(1000);
command(0xa7);//--set Negative display
delay(1000);
command(0xa6);//--set normal display
er_oled_clear(oled_buf);
er_oled_bitmap(0, 0, PIC2, 64, 48, oled_buf);
er_oled_display(oled_buf);
delay(1000);
command(0xa7);//--set Negative display
delay(1000);
command(0xa6);//--set normal display
er_oled_clear(oled_buf);
/* display images of bitmap matrix */
er_oled_bitmap(0, 0, Signal816, 16, 8, oled_buf);
er_oled_bitmap(19, 0, Bluetooth88, 8, 8, oled_buf);
er_oled_bitmap(30, 0, Msg816, 16, 8, oled_buf);
er_oled_bitmap(48, 0, Bat816, 16, 8, oled_buf);
er_oled_string(2, 8, "EastRising", 12, 1, oled_buf);
er_oled_string(2, 20, "buydisplay", 12, 1, oled_buf);
er_oled_string(0, 32, "OLED-DIS", 16, 1, oled_buf);
er_oled_display(oled_buf);
delay(1000);
er_oled_clear(oled_buf);
er_oled_string(2, 0, "EastRising", 12, 1, oled_buf);
er_oled_char(0, 16, '1' , 16, 1, oled_buf);
er_oled_char(8, 16, '2', 16, 1, oled_buf);
er_oled_char(16, 16, ':', 16, 1, oled_buf);
er_oled_char(24, 16, '0', 16, 1, oled_buf);
er_oled_char(32, 16, '6', 16, 1, oled_buf);
er_oled_char(40, 16, ':', 16, 1, oled_buf);
er_oled_char(48, 16, '1', 16, 1, oled_buf);
er_oled_char(56, 16, '8', 16, 1, oled_buf);
er_oled_string(2, 36, "buydisplay", 12, 1, oled_buf);
er_oled_display(oled_buf);
}
void loop() {
}[/code]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]
[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]OLED技术特点[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（1） OLED 器件的核心层厚度很薄，厚度可以小于 1mm，为液晶的 1/3。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（2） OLED 器件为全固态机构，无真空，液体物质，抗震性好，可以适应巨大的加速度，振动等恶劣环境。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（3） 主动发光的特性使 OLED 几乎没有视角限制，视角一般可达到 170 度，具有较宽的视角，从侧面也不会失真。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（4） OLED 显示屏的响应时间超过 TFT—LCD 液晶屏。TFT—LCD 的响应时间大约使几十毫秒，现在做得最好的 TFT—LCD 响应时间也只有 12 毫秒。而 OLED 显示屏的响应时间大约是几微秒到几十微秒。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（5） OLED 低温特性好，在零下 40 摄氏度都能正常显示，目前航天服上也使用OLED 作为显示屏。而 TFT—LCD 的响应速度随温度发生变化，低温下，其响应速度变慢，因此，液晶在低温下显示效果不好。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（6） OLED 采用有机发光原理，所需材料很少，制作上比采用液体发光的液晶工序少，液晶显示屏少 3 道工序，成本大幅降低。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（7） OLED 采用的二极管会自行发光，因此不需要背面光源，发光转化效率高，能耗比液晶低，OLED 能够在不同材质的基板上制造，厂家甚至可以将电路印刷在弹性材料上——做成能弯曲的柔软显示器。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]（8） 低电压直流驱动，5V 以下，用电池就能点亮。高亮度，可达 300 明流以上。[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。一般而言，OLED可按发光材料分为两种：小分子OLED和高分子OLED（也可称为PLED）。OLED是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，而且只需要低的驱动电压，这些主要的特征使得OLED在满足平面显示器的应用上显得非常突出。OLED显示屏比LCD更轻薄、亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高，能满足消费者对显示技术的新需求。全球越来越多的显示器厂家纷纷投入研发，大大的推动了OLED的产业化进程。[/font][/backcolor]
