【Arduino 动手做】带三个 Oled 显示屏的 Arduino 气象站

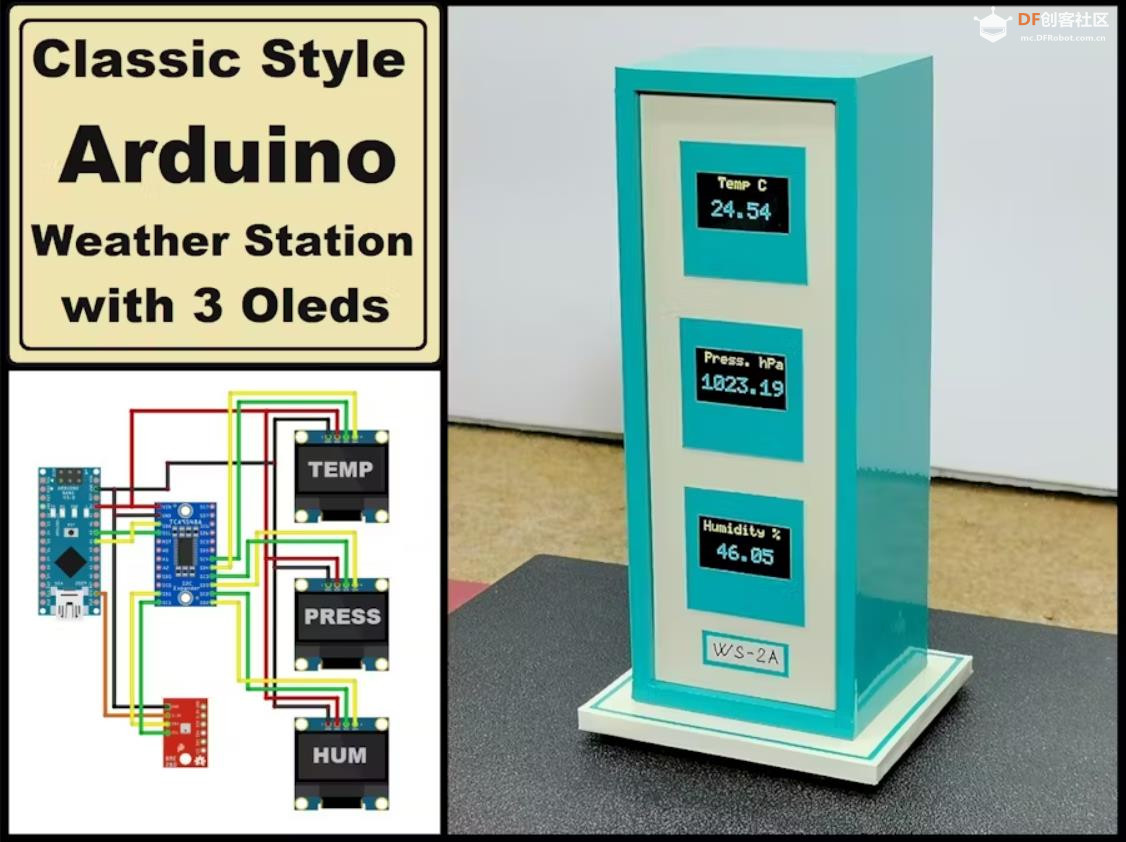

这是一个非常简单、视觉上有效但也非常有用的设备，可以准确显示三个基本气象参数。

到目前为止，我已经制作了几个显示本地值和互联网数据的气象站，您可以在我的播放列表中查看。

这次，我将向您介绍一种制作非常有趣的桌面气象站的方法，该气象站在三个单独的 Oled 显示器上显示三个基本天气参数的值，即 Atmospheric Pressure、Air Humidity 和 Temperature。这个想法是类似于一个经典的复古气象站，它有三个独立的仪器，每个参数一个。

由于显示器体积小且可读性强，该工作站在任何办公桌上都是一个理想的有用小工具。

在 YouTube 上观看

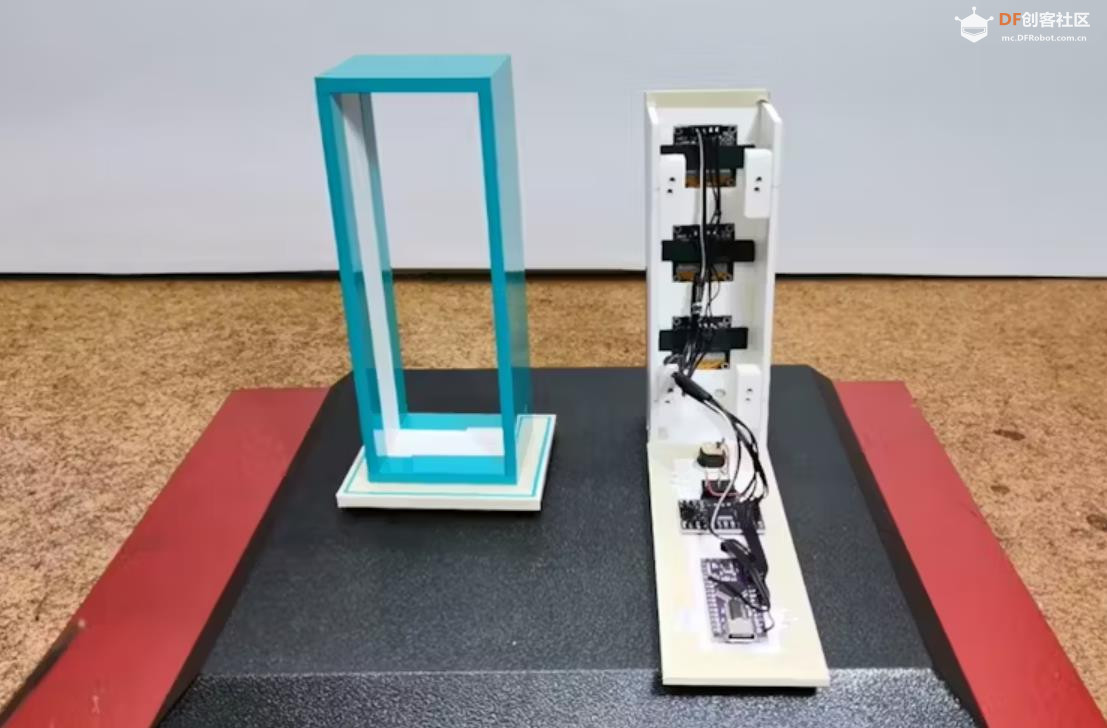

至于制作方法，这个设备非常简单，适合初学者。

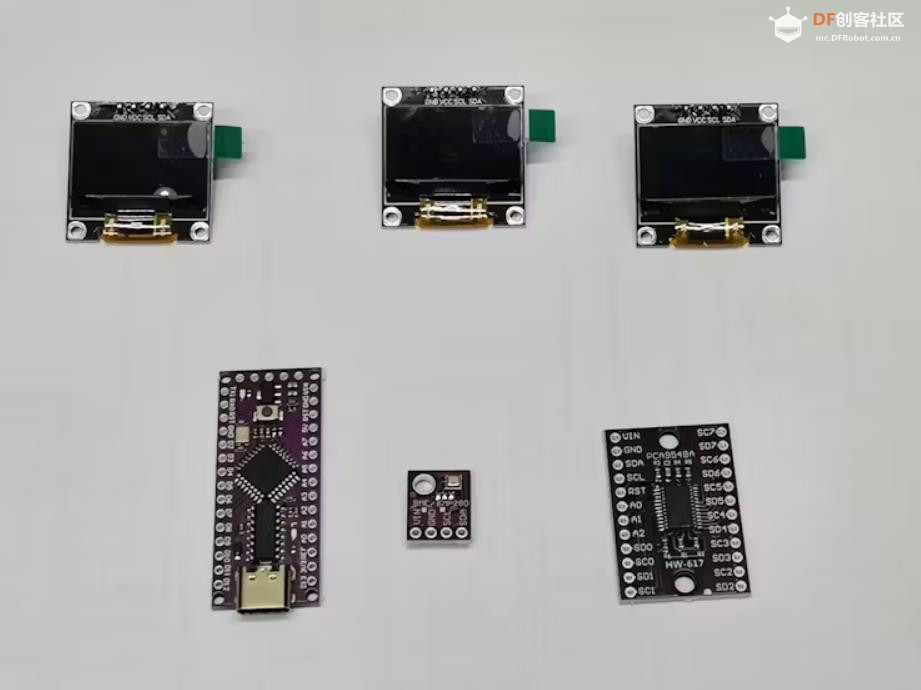

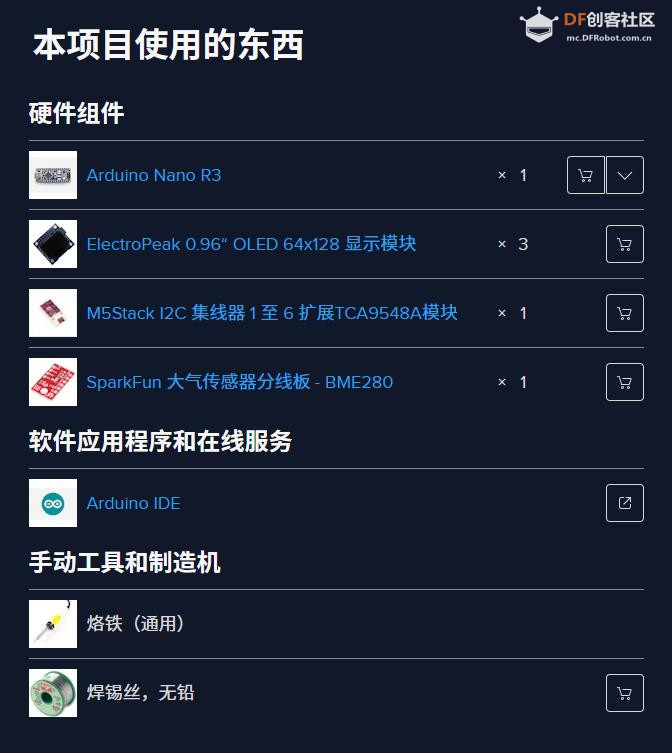

该设备由几个组件组成：
• 背面有一个电源输入连接器、一个开关以及一个 BME280 传感器模块
• Arduino Nano 微控制器
• 三个 SSD1306 OLED 显示屏，带 I2C 通信

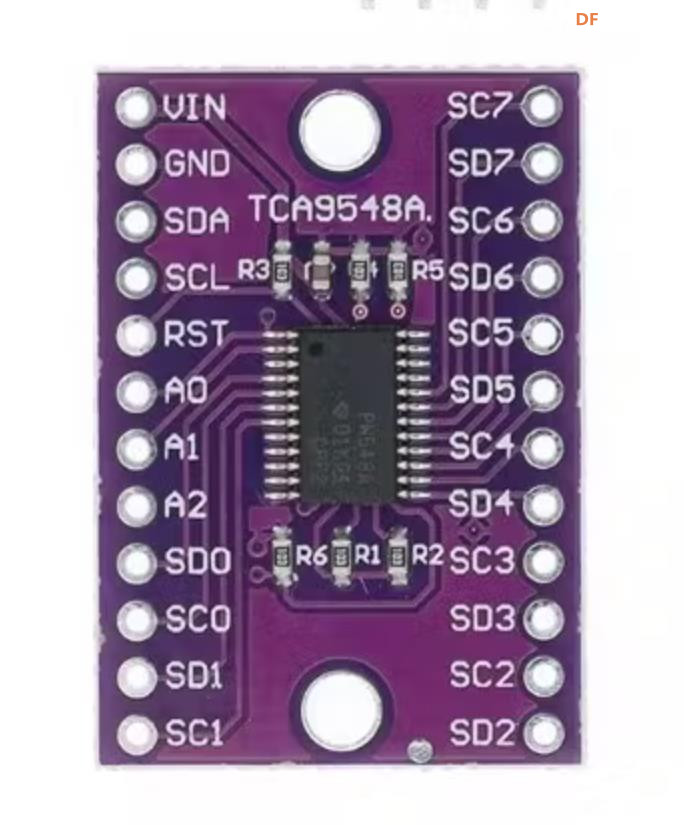

• 和 TCA9548a 多路复用器模块

事实上，通过制作这个设备，我想展示这种多路复用器的功能。即，Arduino Nano 只有一个 I2C 输入（A4 和 A5），在将 I2C 显示器连接到 Arduino 时，我们仅限于一个屏幕。在特殊情况下，当显示器本身可以选择两个不同的 I2C 地址之一时，我们最多可以连接两个显示器。在这种情况下，当需要更多显示器时，使用这个多路复用器模块是最实用的，它可以将多达 8 个 I2C 设备连接到一个微控制器。

编写代码非常简单，需要指示多路复用器的 I2C 输出编号以及连接到该输出的屏幕上应显示的内容。
现在让我们看看这个设备在实际条件下是如何工作的。

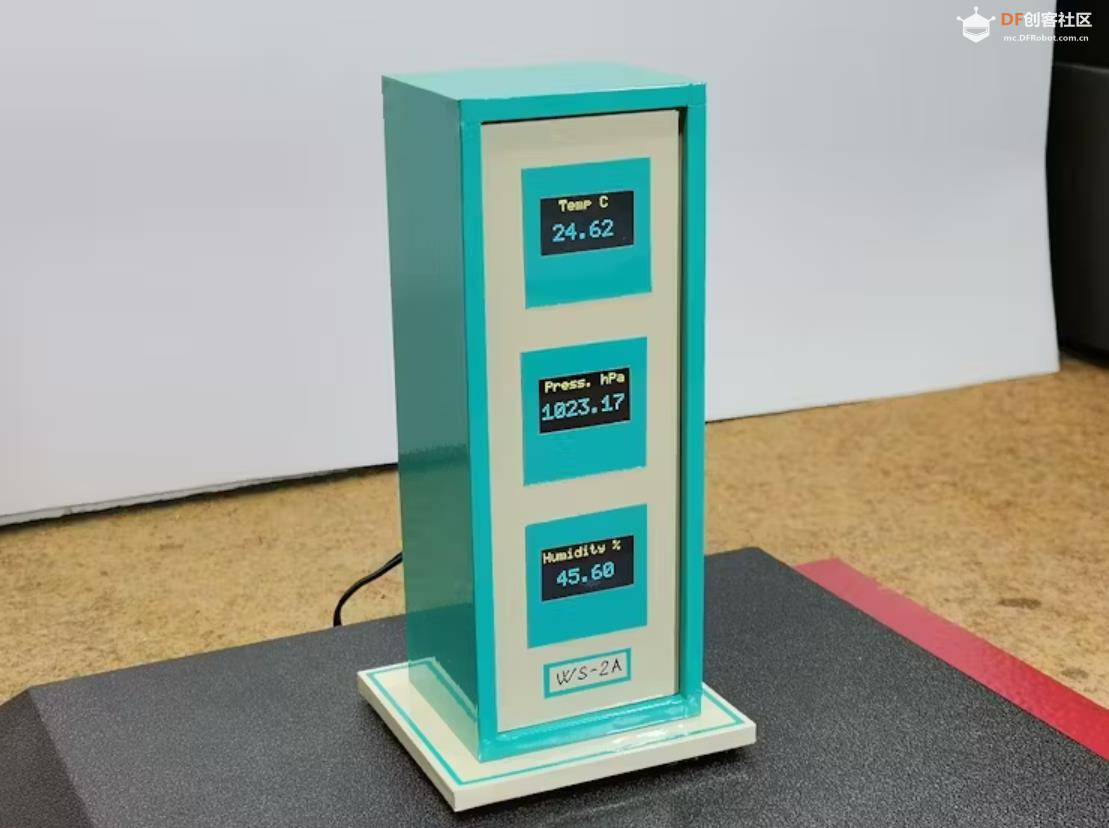

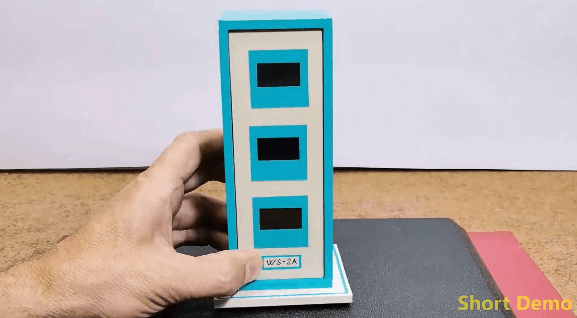

打开设备后，在最初的几秒钟内，将显示的参数会以大写字母显示在每个屏幕上。之后，当前温度、压力和空气湿度的值以两位小数显示。同样，在黄色条上，但这次以小写字母显示，它显示参数和其值显示在相应显示屏上的单位。

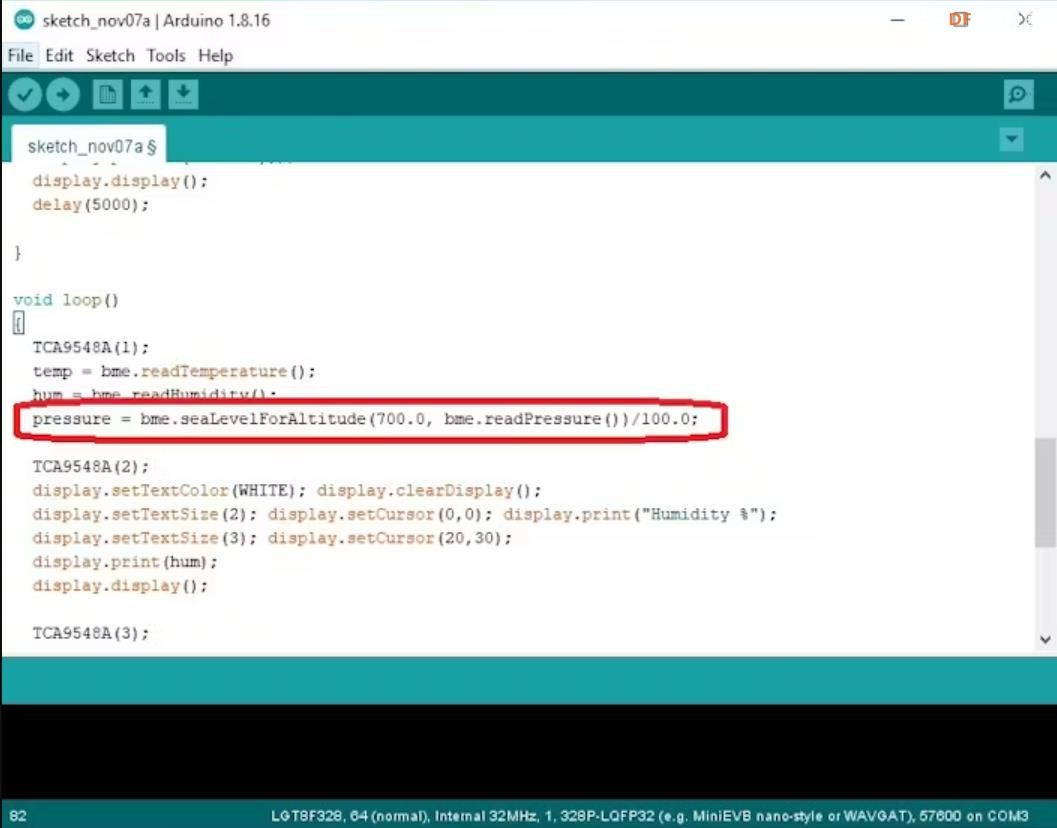

如果我们想专门显示我们居住区域的 Atmospheric Pressure 的 Relative 值，我们应该在代码的部分
pressure = bme.seaLevelForAltitude（700.0， bme.readPressure（）））/100.0;
放置适当的高度（在我的情况下是 700m）。我还制作了一个代码版本，其中值以较大的数字显示，但没有小数。

最后，一个简短的结论。这是一个非常简单、视觉上有效但也非常有用的设备，只需使用一个廉价的传感器即可准确显示三个基本气象参数。它安装在由 PVC 材料制成的合适塑料外壳中，并涂有彩色自粘墙纸。

项目代码

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire, 4);
Adafruit_BME280 bme;
float temp, hum, pressure;

void TCA9548A(uint8_t bus)
{
  Wire.beginTransmission(0x70);
  Wire.write(1 << bus);
  Wire.endTransmission();
}

void setup()
{
  TCA9548A(1);
  bme.begin(0x76, &Wire);

  TCA9548A(2);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(18,20);
  display.println("HUM.");// Print text
  display.display();

  TCA9548A(3);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(10,20);
  display.println("PRES");// Print text
  display.display();

  TCA9548A(4);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(10,20);
  display.println("TEMP.");// Print text
  display.display();
  delay(5000);

}

void loop()
{
  TCA9548A(1);
  temp = bme.readTemperature();
  hum = bme.readHumidity();
  pressure = bme.seaLevelForAltitude(700.0, bme.readPressure())/100.0;

  TCA9548A(2);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(0,0); display.print("Humidity %");
  display.setTextSize(3); display.setCursor(20,30);
  display.print(hum);
  display.display();

  TCA9548A(3);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(5,0); display.print("Press. hPa");
  display.setTextSize(3); display.setCursor(0,30);
  display.print(pressure);
  display.display();

  TCA9548A(4);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(30,0); display.print("Temp C");
  display.setTextSize(3); display.setCursor(20,30);
  display.print(temp);
  display.display();

  delay(1000);
}
复制代码

包含大号字符的代码

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire, 4);
Adafruit_BME280 bme;
int temp, hum, pressure;

void TCA9548A(uint8_t bus)
{
  Wire.beginTransmission(0x70);
  Wire.write(1 << bus);
  Wire.endTransmission();
}

void setup()
{
  TCA9548A(1);
  bme.begin(0x76, &Wire);

  TCA9548A(2);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(18,20);
  display.println("HUM.");// Print text
  display.display();

  TCA9548A(3);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(10,20);
  display.println("PRES");// Print text
  display.display();

  TCA9548A(4);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(4);
  display.setTextColor(WHITE);
  display.setCursor(10,20);
  display.println("TEMP.");// Print text
  display.display();
  delay(5000);

}

void loop()
{
  TCA9548A(1);
  temp = bme.readTemperature();
  hum = bme.readHumidity();
  pressure = bme.seaLevelForAltitude(700.0, bme.readPressure())/100.0;

  TCA9548A(2);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(0,0); display.print("Humidity %");
  display.setTextSize(4); display.setCursor(45,30);
  display.print(hum);
  display.display();

  TCA9548A(3);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(5,0); display.print("Press. hPa");
  display.setTextSize(4); display.setCursor(15,30);
  display.print(pressure);
  display.display();

  TCA9548A(4);
  display.setTextColor(WHITE); display.clearDisplay();
  display.setTextSize(2); display.setCursor(30,0); display.print("Temp C");
  display.setTextSize(4); display.setCursor(45,30);
  display.print(temp);
  display.display();

  delay(1000);
}
复制代码

【Arduino 动手做】带三个 Oled 显示屏的 Arduino 气象站
项目链接：https://www.hackster.io/mircemk/ ... ee-oled-disp-dc79f1
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）

项目视频 ：https://www.youtube.com/watch?v=UkQjucC2W98
项目代码：https://www.hackster.io/code_files/650048/download
使用大数字：https://www.hackster.io/code_files/650049/download
