【花雕动手做】DC7-60V 10A 有刷电机 PWM 带启停缓冲调速板

本调速板是一款基于 PWM 脉宽调制技术的直流有刷电机调速控制器，板载电位器实现 0~100% 转速连续无极调节，内置启停缓冲功能，启动时缓慢升速、停机时缓慢降速，削弱瞬时冲击电流，保护电机、负载以及驱动板，模块体积小巧、重量轻，接线简单可靠，是直流动力 DIY、设备改造常用的经济型大功率调速模组。

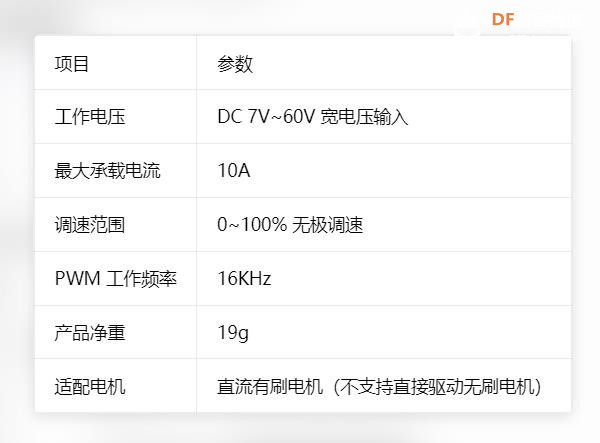

## 1、核心规格参数



## 2、硬件结构与接口说明

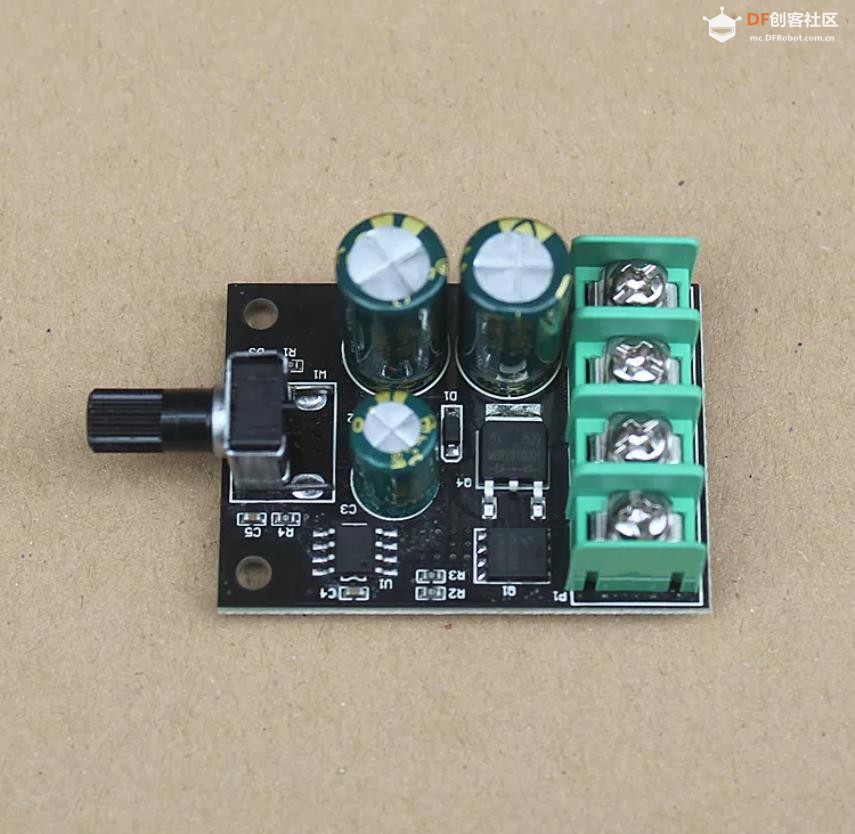

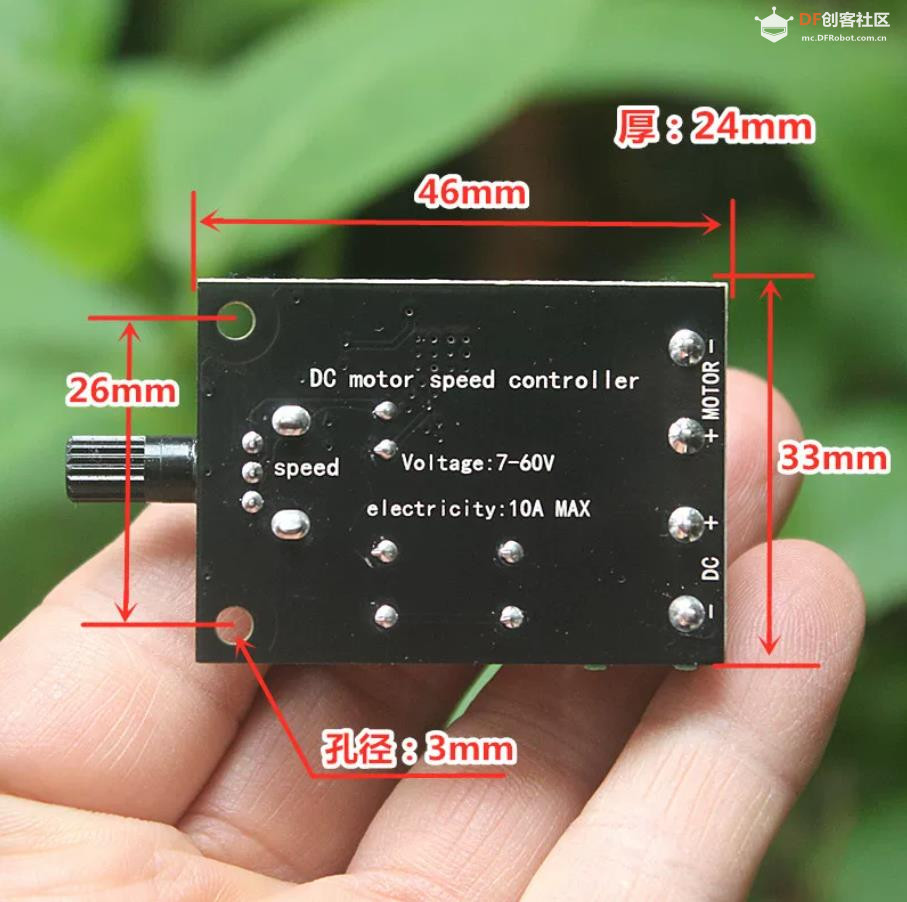

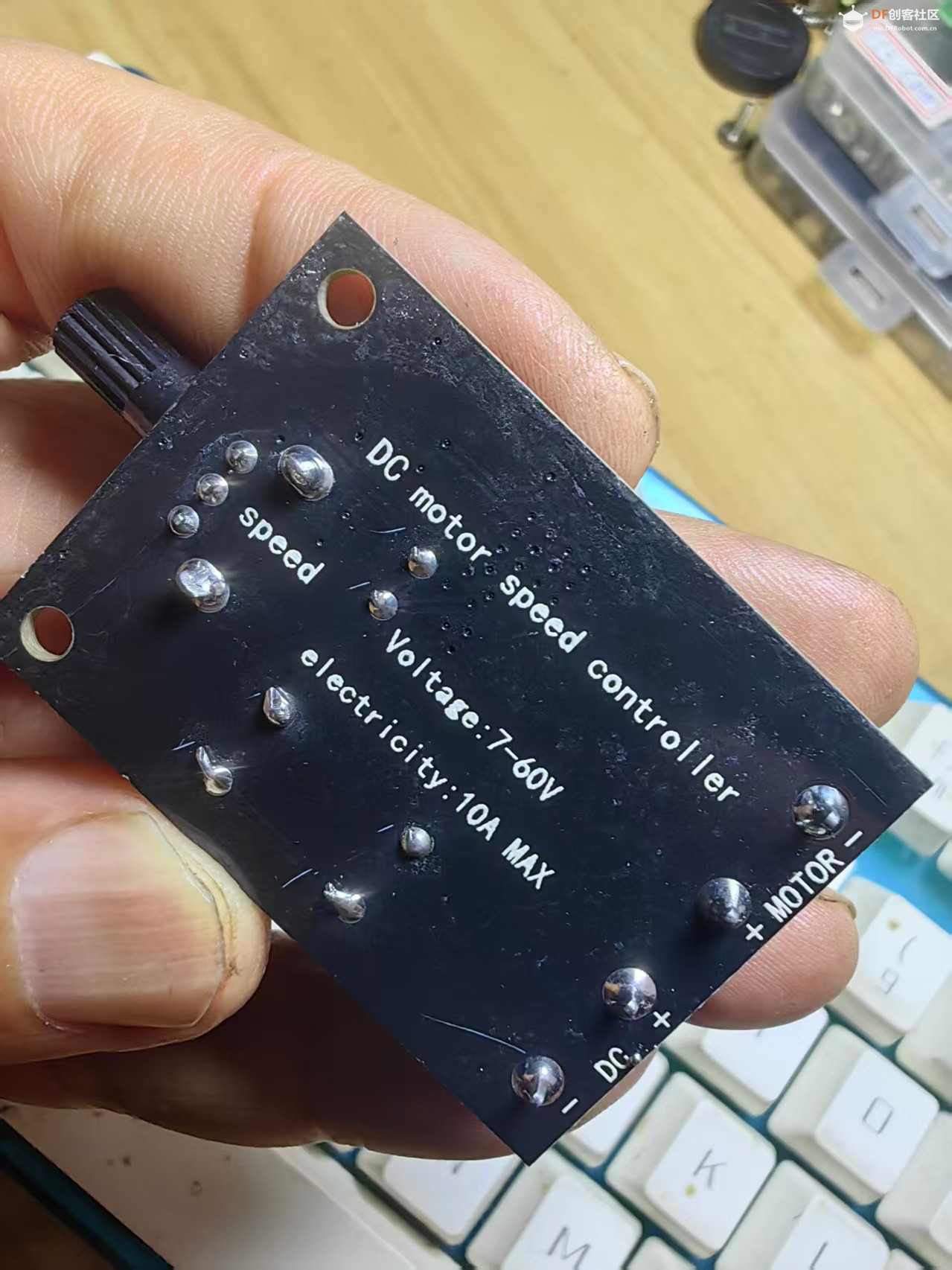

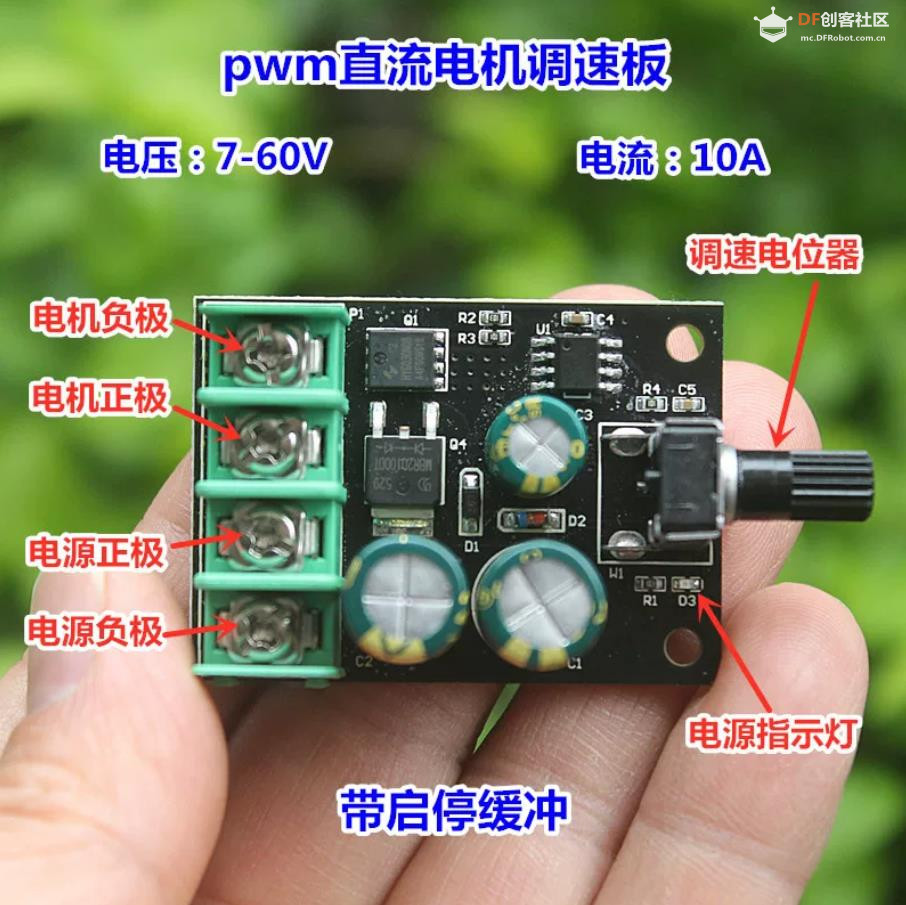

1. **接线端子**：4 路绿色螺钉式接线柱，标识清晰，从上至下依次为电机负极、电机正极、电源正极、电源负极，拧紧螺钉即可固定导线，接线牢固，适合大电流传输。
2. **调速部件**：板载旋转电位器，顺时针 / 逆时针旋转即可实时连续调节电机输出转速，操作直观。
3. **状态指示**：配备电源指示灯，模块正常上电后点亮，快速判断供电是否正常。

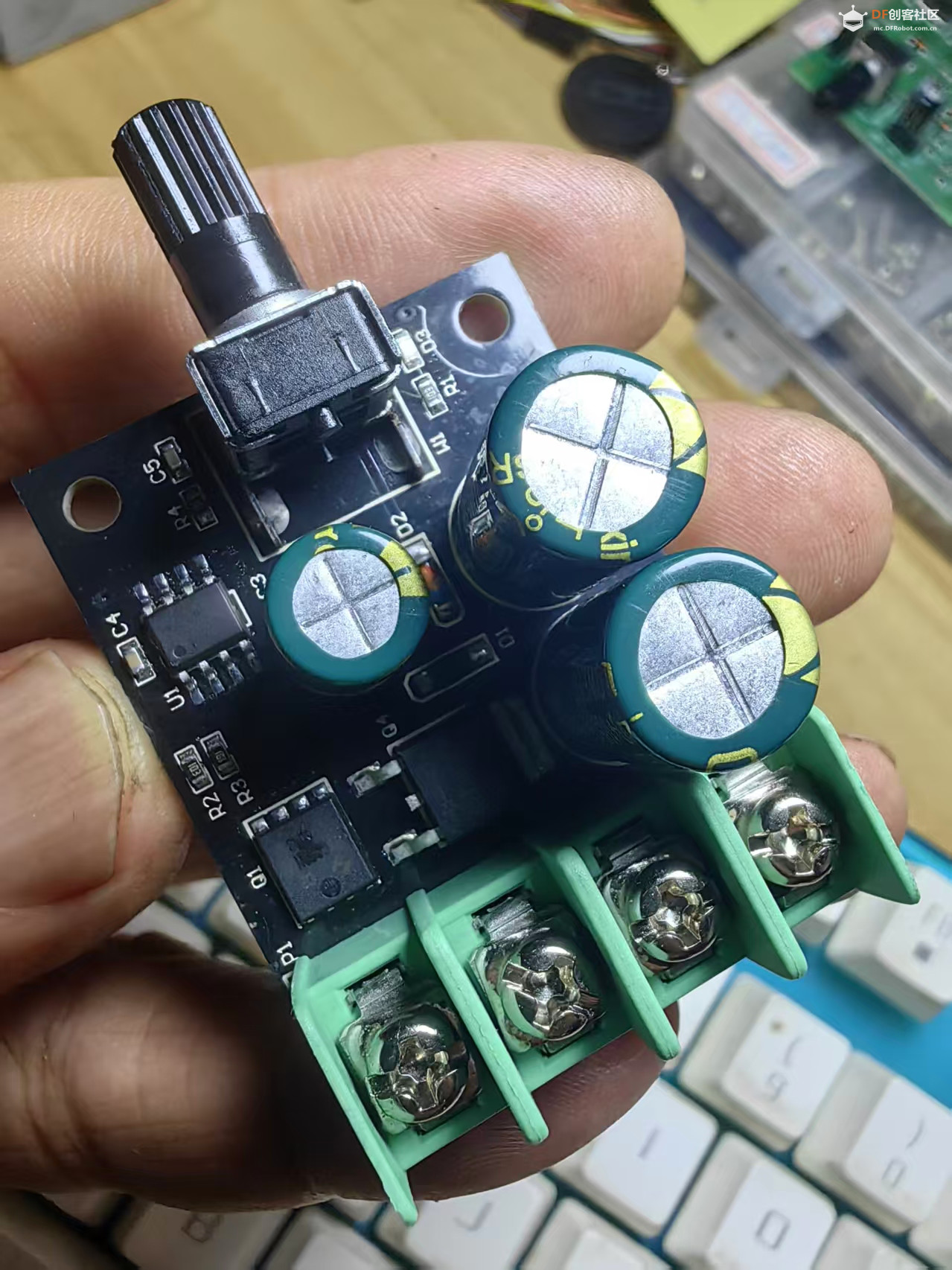

4. **核心器件**：采用功率 MOS 管作为开关驱动元件，搭配大容量电解电容做滤波稳压，降低电压波动干扰，提升运行稳定性。

## 3、核心功能特点

1. **启停缓冲保护**：电机上电启动、断电停止过程自动缓加速、缓减速，避免瞬间大冲击电流造成电机绕组损伤、齿轮冲击、负载抖动，同时降低电路板器件的瞬时负荷，延长整套动力系统使用寿命。
2. **宽电压兼容**：7V 至 60V 直流电压均可正常工作，适配 12V、24V、36V、48V 等多种常用直流供电场景。
3. **16KHz 高频 PWM**：高频调制可以大幅降低电机运转时的电磁噪音与啸叫，电机运转更平顺。
4. **0~100% 无极调速**：转速连续可调，不存在档位断层，可精准匹配不同工况的动力输出需求。

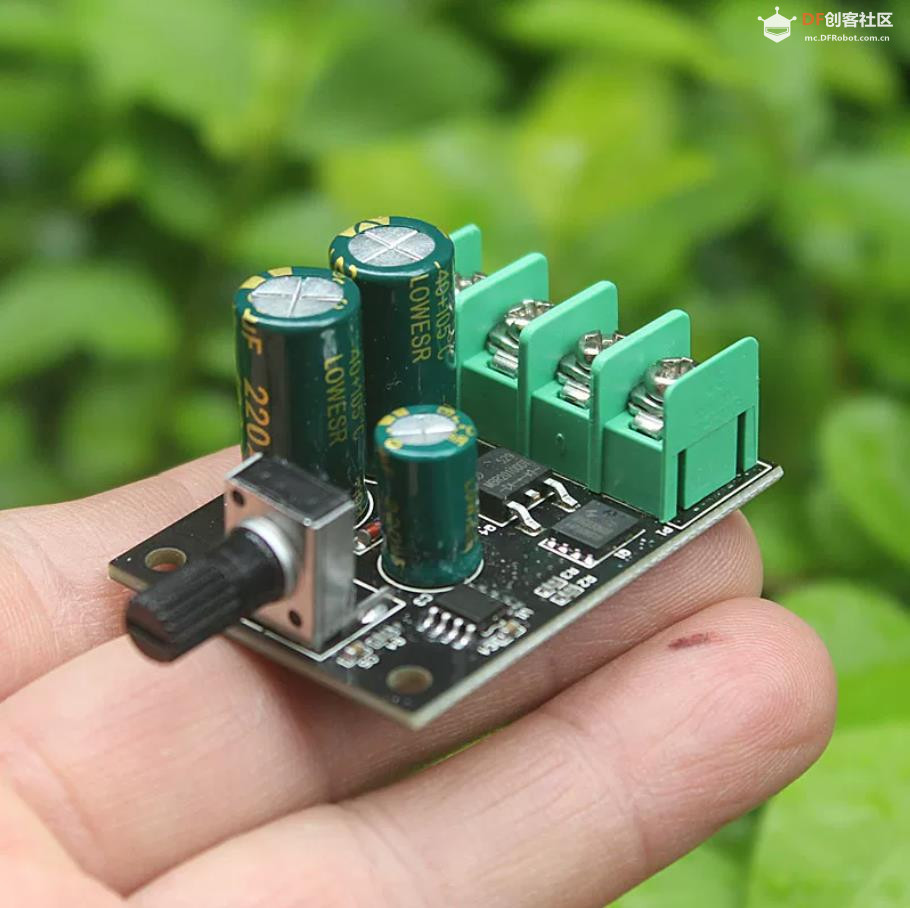

5. **小巧轻量化**：整机仅 19 克，便于嵌入小型设备、机器人底盘内部，节省安装空间。

## 4、典型应用场景

适合各类直流有刷电机驱动调速改造，常见用途：DIY 履带 / 轮式机器人底盘、小型传送带输送设备、小型升降推杆机构、电动模型动力控制、工业小型直流传动装置、风机水泵调速等项目。

## 5、使用注意事项

1. **电机类型限制**：仅支持直流有刷电机，三相无刷电机不能直接使用本驱动板，需要搭配专用无刷电调 / 驱动器。
2. **接线规范**：严格区分电源、电机正负极，严禁反接，反接会直接损坏模块。
3. **散热要求**：长期持续接近 10A 满载工况下，功率管发热明显，建议加装散热片辅助散热，防止过热保护或器件烧毁。
4. **负载适配**：启动瞬间冲击电流会高于额定值，选型时预留充足电流余量，避免长期超载使用。
5. **供电要求**：优先选用带限流保护的直流电源，防止短路时电源失控。

## 6、补充说明

本模块为基础模拟调速款，仅支持板载电位器手动调速，**不支持外部单片机 PWM 信号、串口指令控制**，如果需要上位机自动控制，需额外选购带外部信号输入版本的调速板。
