【花雕动手做】BJ - B3QXJ01 - V2 无刷电动工具驱动板控器

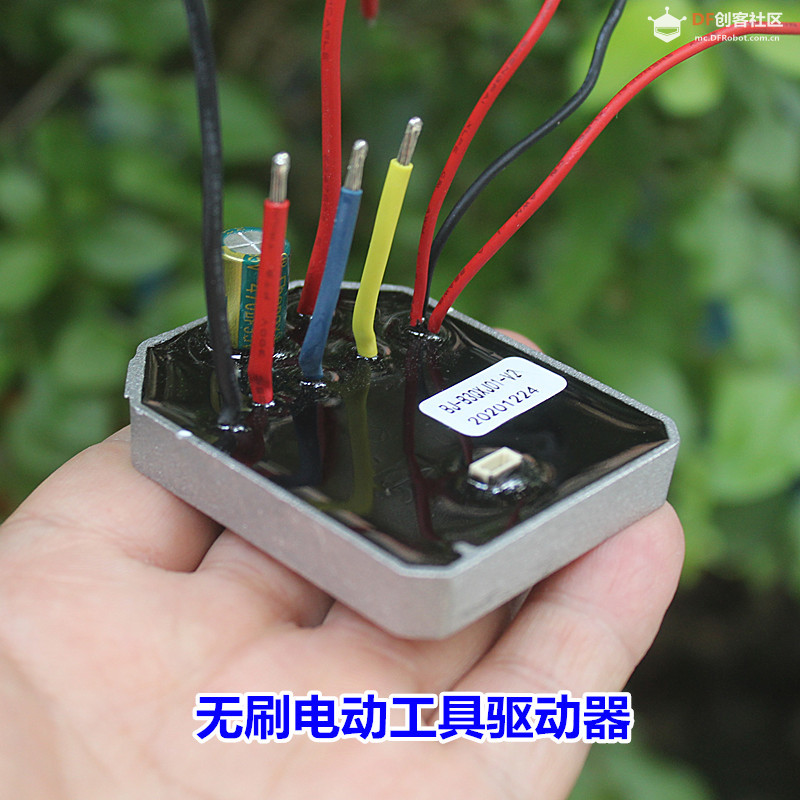

# 无刷电动工具驱动器（BJ-B3QXJ01-V2）

这款型号为**BJ-B3QXJ01-V2**的无刷驱动器，是专门配套锂电无刷电动工具开发的三相无刷电机驱动控制板，整体采用铝外壳 + 全灌胶密封工艺，具备良好的抗震、防潮、散热能力，原生适配电动扳手、无刷角磨机、无刷电钻这类手持锂电工具的三相无刷电机，也可用于创客无刷动力改装、小型 BLDC 电机调速项目。

## 1、硬件结构与引线说明

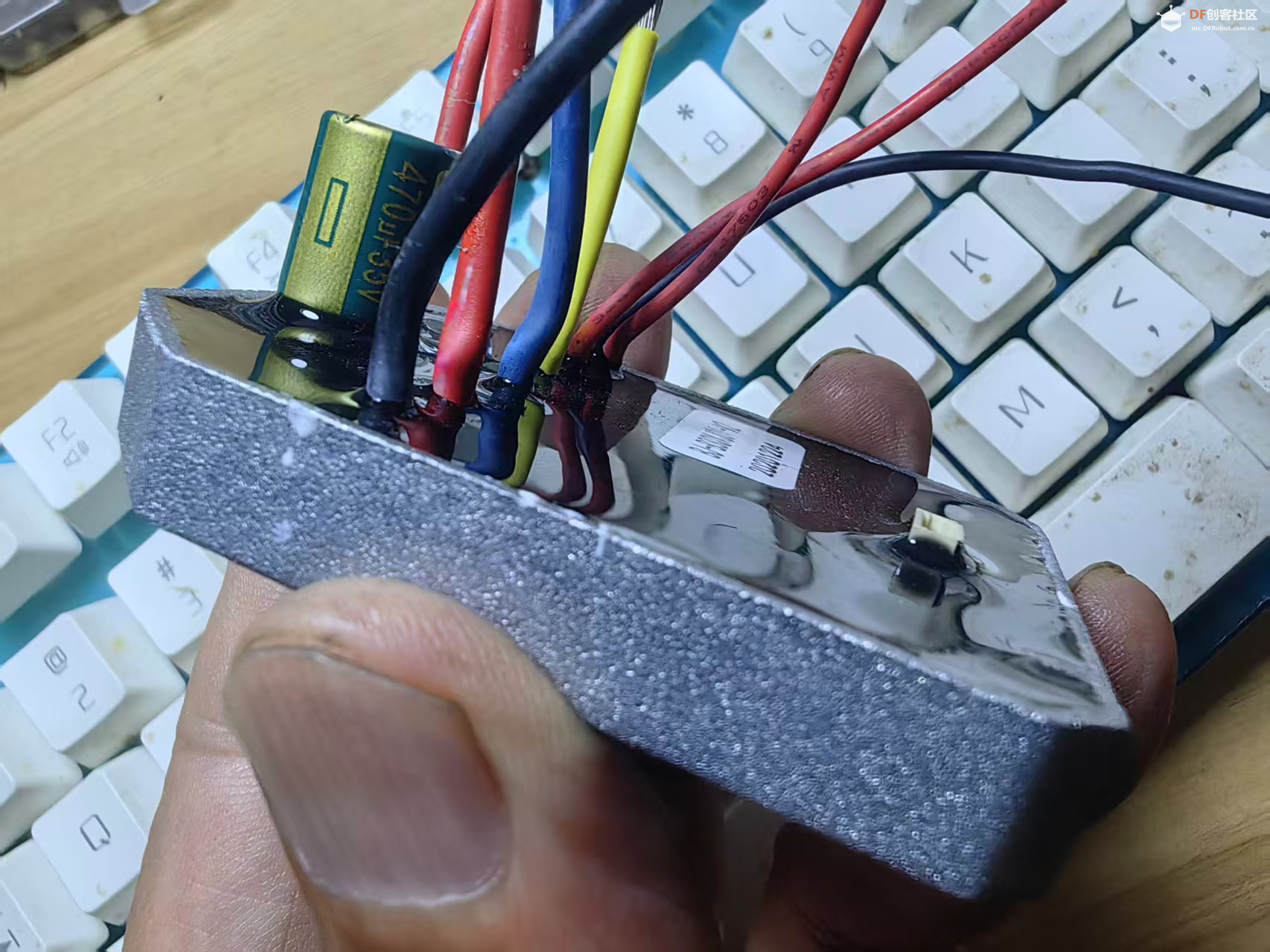

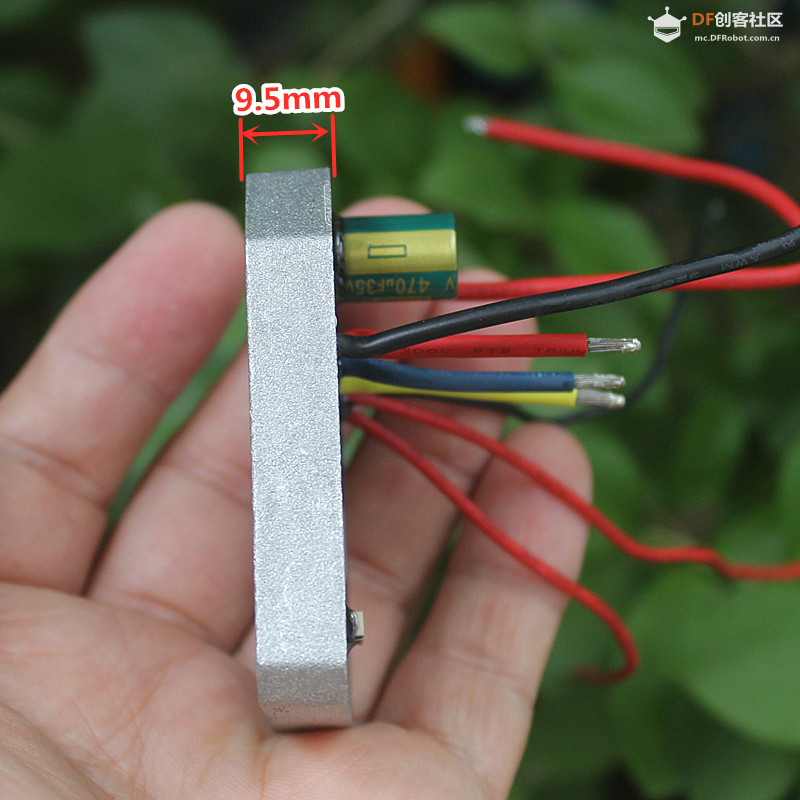

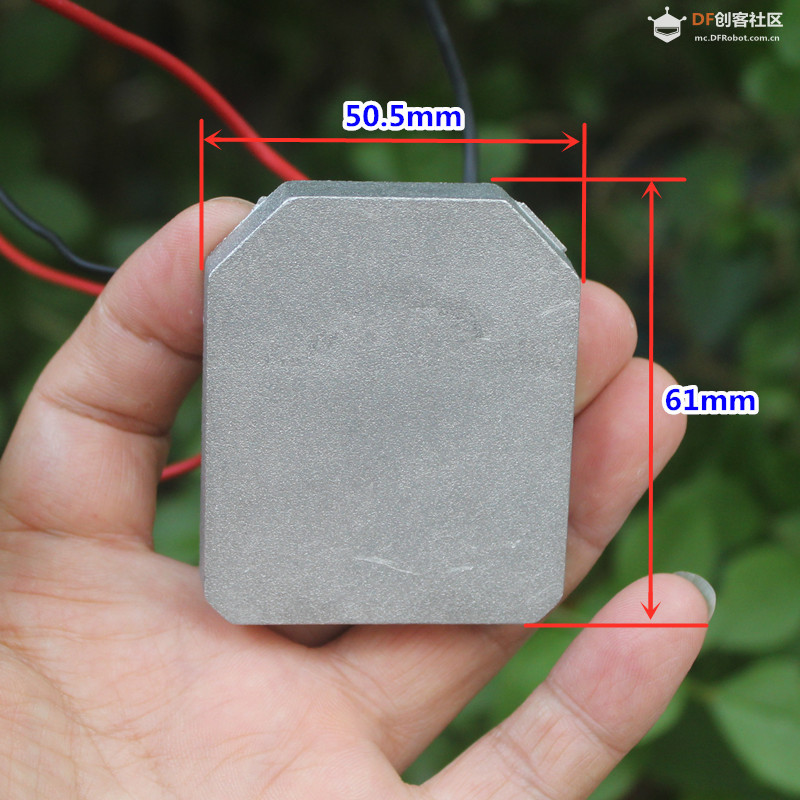

1. **外壳工艺**：金属铝基座 + 电路板整体黑色灌封胶，铝壳辅助功率管散热，灌胶可以防尘、防震、防凝露，适配手持工具震动工况。

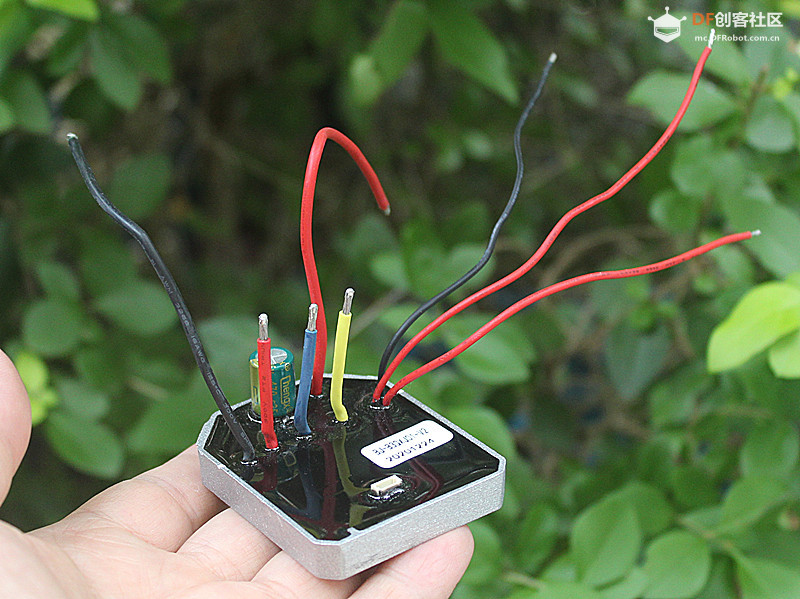

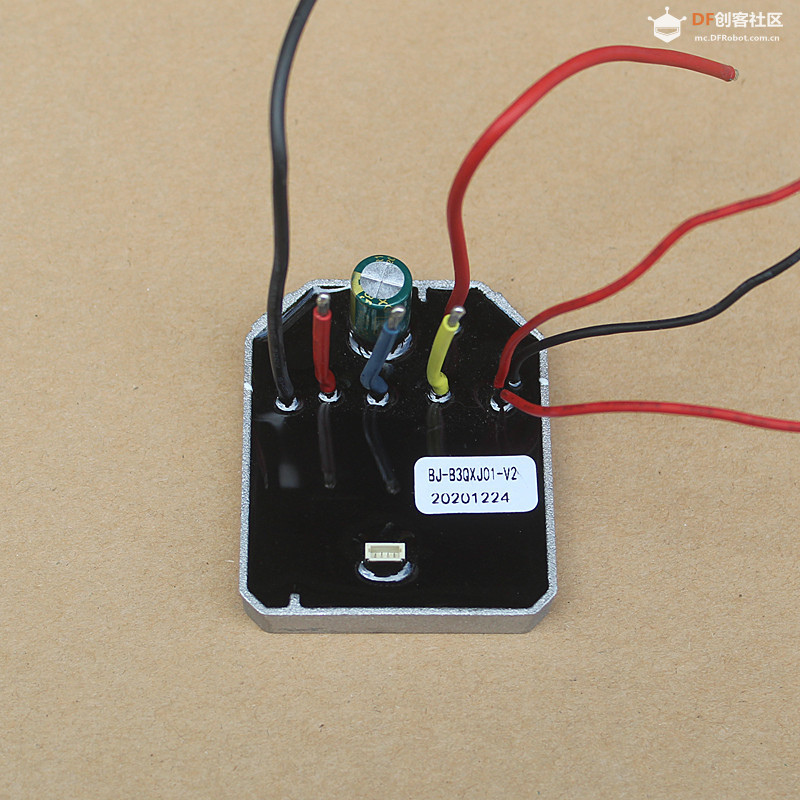

2. **引线定义**
   - 粗红、黑线：直流电源输入，适配锂电工具常用供电
   - 红、蓝、黄三色线：三相输出 UVW，直接接无刷电机三相绕组
   - 其余细红黑线：霍尔信号 / 开关调速控制线（适配带霍尔三相无刷电机）

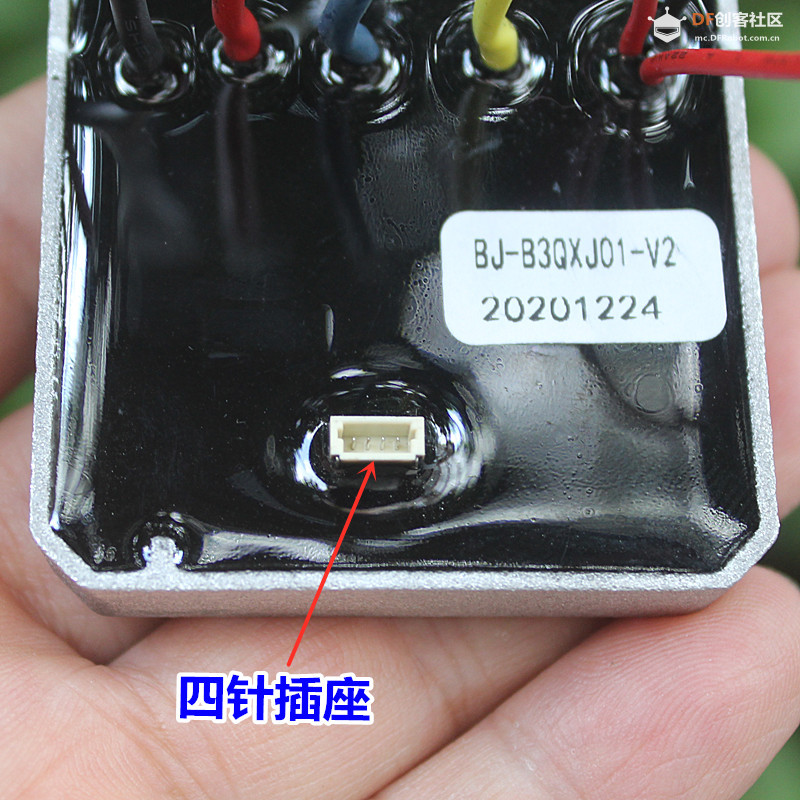

3. **板载元件**：自带电解电容做输入滤波，预留小型插接端子，可外接触发开关、调速信号。

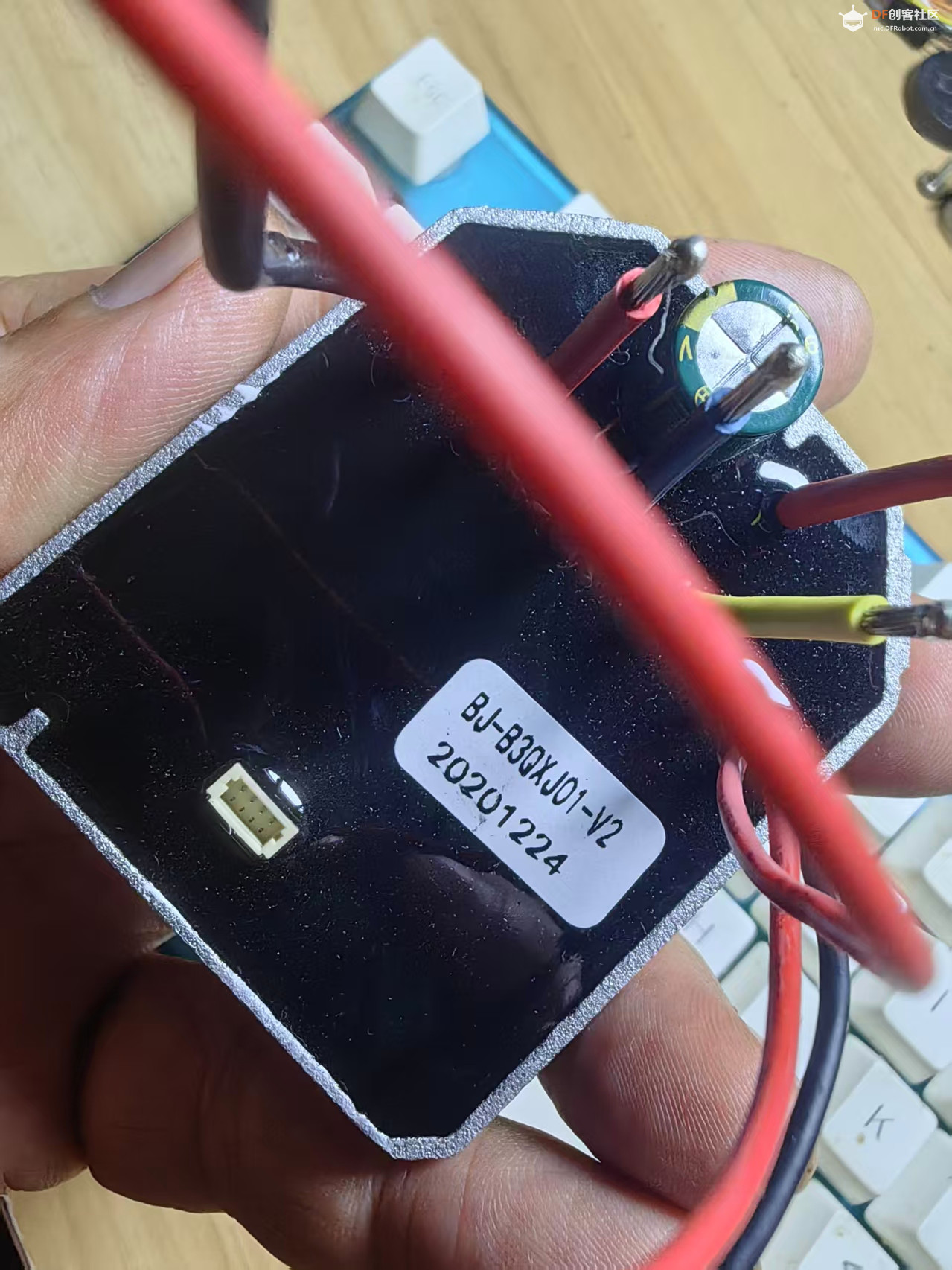

4. **版本标识**：版本 V2，生产日期 20201224，属于成熟量产电动工具驱动方案。

## 2、核心功能特点

1. **适配带霍尔三相无刷电机**：依靠霍尔传感器检测转子位置，启动平顺、低速扭矩足，启动不抖，是电动工具常用的有霍尔驱动方案。
2. **内置电动工具专用逻辑**：支持开关启停、调速控制，自带过流保护、低压保护、过热保护，符合锂电工具安全需求，防止堵转、电池亏电烧毁设备。
3. **高集成功率驱动**：集成三相逆变桥，功率密度高，体积小巧，适合内置在狭小的电动工具壳体内。
4. **密封耐用设计**：整体灌胶工艺，耐受手持作业时的持续震动，不容易出现虚焊故障。

## 3、典型应用场景

原厂配套无刷锂电电动工具（无刷扳手、无刷角磨、无刷电钻 / 起子机）；创客 DIY 小型三相无刷动力、小型无刷风机、微型无刷传动机构改造；教学 BLDC 电机驱动实验。

## 4、使用注意事项

1. **电机匹配限制**：只适配**带霍尔三相无刷电机**，不能直接驱动无感无刷电机、普通有刷直流电机，无法通用。
2. **电压匹配**：该款为电动工具专用款，供电电压需要和配套锂电包电压匹配，超压会直接烧毁驱动板。
3. **相位调试**：初次接线如果电机抖动不转，需要调整 UVW 三相线或者霍尔信号线的相序。
4. **灌胶板维修性差**：板体全灌封，一旦内部功率器件损坏，基本无法拆解维修，只能整体更换。
5. **控制方式**：原生适配工具开关信号，如需单片机 PWM 控制，需要确认控制线定义，部分版本不能直接兼容通用航模信号。

## 5、补充说明

本款属于工业配套拆机 / 原装工具驱动板，是成熟的量产 BLDC 方案，相比通用 FOC 开发板，控制逻辑专门优化了电动工具的爆发力、堵转保护逻辑，非常适合工具类无刷动力改造，但通用性不如开源 FOC 驱动板。
