[ESP8266/ESP32] FireBeetle 2 ESP32-C5 使用I2S协议读取INMP441实现音频采集

简介
本文章主要简介如何使用FireBeetle 2 ESP32-C5 在Arduino的环境下通过ESP-IDF自带的i2s驱动来实现INMP441的I2S数据采集。如果想实现Loopback的效果，比如说类似下面的视频效果（https://www.bilibili.com/video/BV1tRwUe7Eo9）可以额外的加一个MAX98357即可。视频中的代码使用ESP-IDF实现的，在Arduino中实现也是一模一样。但是我的MAX98357还在这里，但是我的扬声器找不到在哪了。所以今天的文章只能做音频的采集，对于播放的话直接写出去即可。

I2S协议和INMP441简介

I²S（Inter-IC Sound）是一种专门用于数字音频设备之间传输音频数据的总线协议。它由 Philips（飞利浦）公司提出，广泛用于：

音频编解码器（Codec）
数字麦克风（如 INMP441）
数字功放、DAC/ADC
MP3 播放器、语音识别模块等

INMP441 是一款由 Analog Devices（亚德诺） 推出的高性能、低功耗 数字 MEMS 麦克风，通过 I²S 接口 输出 24 位 PCM 音频数据。它支持 8 kHz 至 48 kHz 的采样率范围，工作电压为 1.8V～3.3V，功耗仅约 1mA，具有极低的输出延迟，非常适合用于语音识别、环境音监测以及实时音频采集等应用场景。（来源于百度百科）

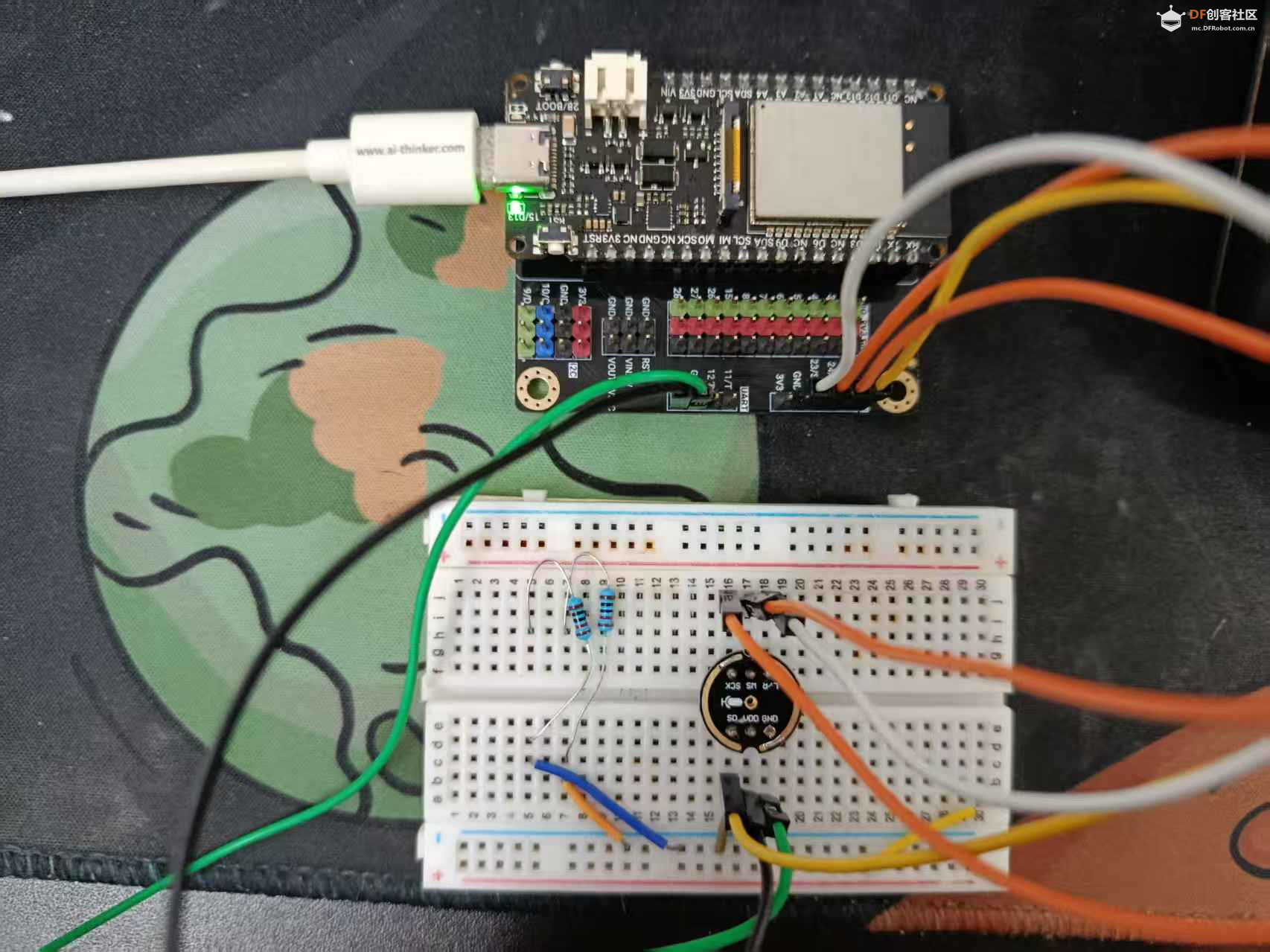

FireBeetle 2 ESP32-C5 使用I2S协议读取INMP441实现音频采集图1

如上图所示INMP441一共具有几个比较重要的PIN 即

WS (LRCL) 左右声道选择切换
SCK (BCLK) 数据时钟
SD (DOUT) 输入输出
L/R 声道切换，如果高电平的话则右声道，如果低电平的话则是左声道

得益于ESP32的IO交换矩阵让我们不需要根据PIN的对应功能去选择引脚，我们可以将上述的pin接到任意的esp32的pin上。代码定义如下

// ===== I2S 配置 =====
#define I2S_WS      23   // LRCLK
#define I2S_SD      25   // DOUT
#define I2S_SCK     24   // BCLK
#define I2S_PORT    I2S_NUM_0
复制代码

之后我们使用IDF的函数来初始化I2S

// ===== I2S 初始化函数 =====
void i2sInit() {
  i2s_config_t i2s_config = {
      .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),  // 主机接收模式
      .sample_rate = 16000,         // 采样率 16kHz
      .bits_per_sample = I2S_BITS_PER_SAMPLE_32BIT,  // INMP441 输出 24bit，接收端按32位处理
      .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,   // 单声道
      .communication_format =  I2S_COMM_FORMAT_I2S_MSB,
      .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
      .dma_buf_count = 4,
      .dma_buf_len = 128,
      .use_apll = false
  };

  i2s_pin_config_t pin_config = {
      .bck_io_num = I2S_SCK,
      .ws_io_num = I2S_WS,
      .data_out_num = I2S_PIN_NO_CHANGE,  // 不用发送
      .data_in_num = I2S_SD
  };

  i2s_driver_install(I2S_PORT, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_PORT, &pin_config);
  i2s_zero_dma_buffer(I2S_PORT);
}
复制代码

上述的代码主要是对I2S的进行了初始化，并且配置了非发送的模式，即仅仅采集，如果你想做一个类似远程送话器一样的效果即可以改变data_out_num, 这样采集的数据会按照采集的采样率进行发送，使其达到播放的效果。

然后我们在主程序中进行调用初始化和调用i2s read的方式即可读取到原本的PCM数据（非压缩数据，数据较大）


// ===== 采集并显示原始音频数据 =====
void readAudioData() {
  const int bufferSize = 512;
  int32_t samples[bufferSize];
  size_t bytes_read;

  // 从 I2S 读取音频数据
  i2s_read(I2S_PORT, (void*)samples, sizeof(samples), &bytes_read, portMAX_DELAY);
  int samples_read = bytes_read / sizeof(int32_t);

  // 打印原始采样数据
  Serial.println("Raw audio samples:");
  for (int i = 0; i < samples_read; i++) {
    Serial.println(samples[i]);
  }
}


void setup() {
  Serial.begin(115200);
  Serial.println("Initializing I2S microphone (INMP441)...");
  i2sInit();
}

void loop() {
  readAudioData();
  delay(100);
}

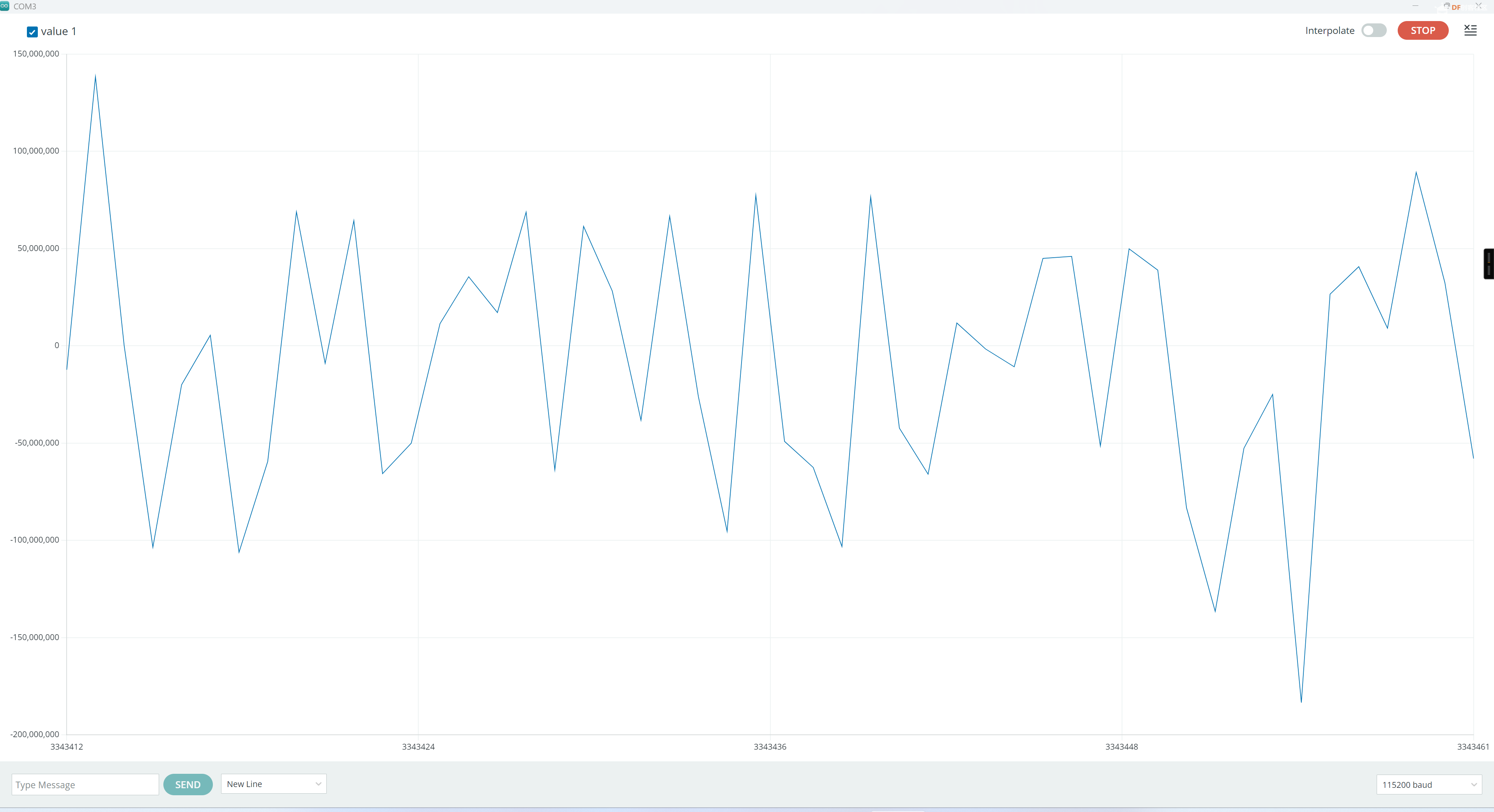

复制代码
