[项目] 【花雕动手做】CanMV K230 AI 视觉模块之绘制文字与数字

什么是 CanMV K230？

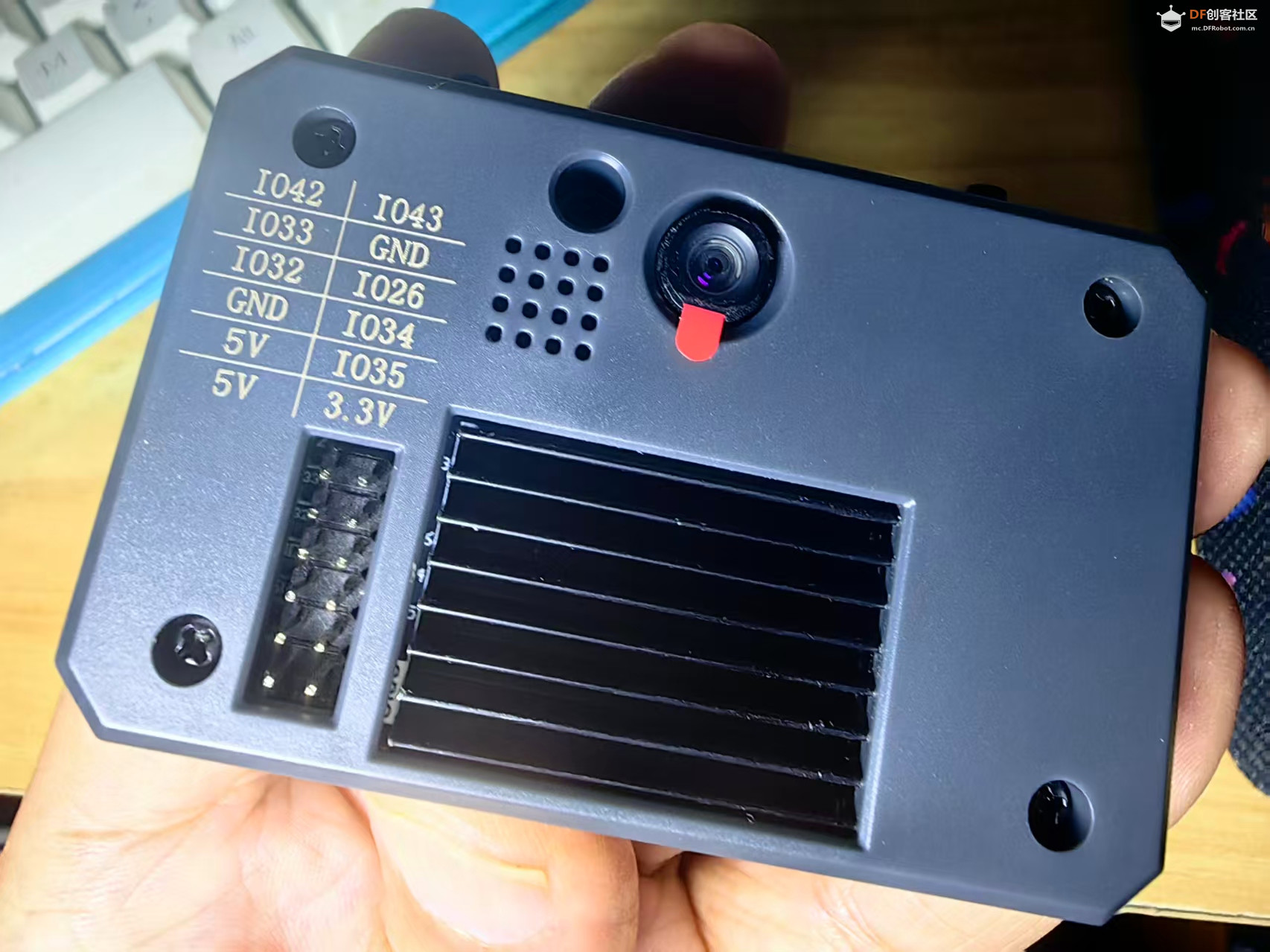

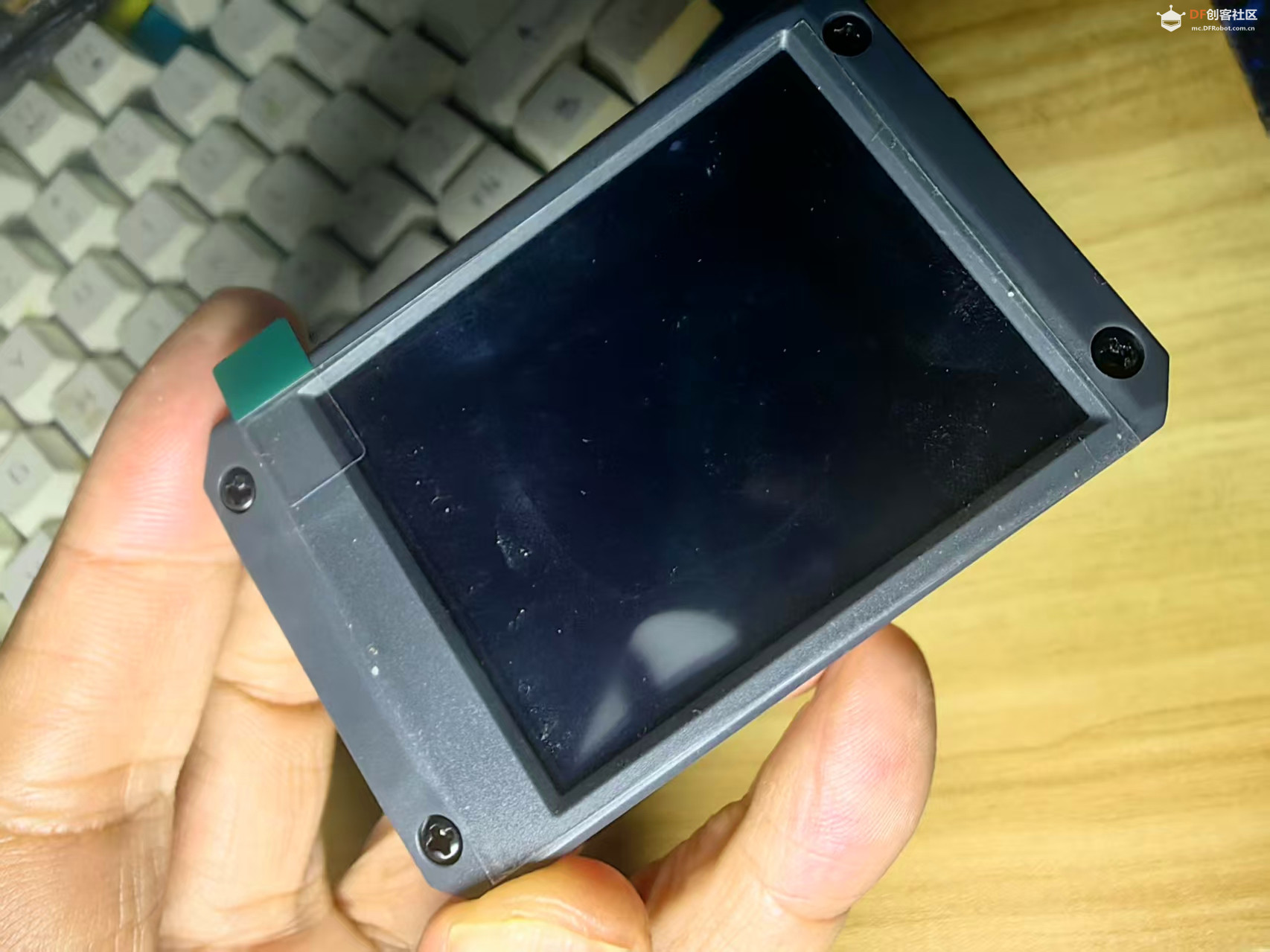

CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

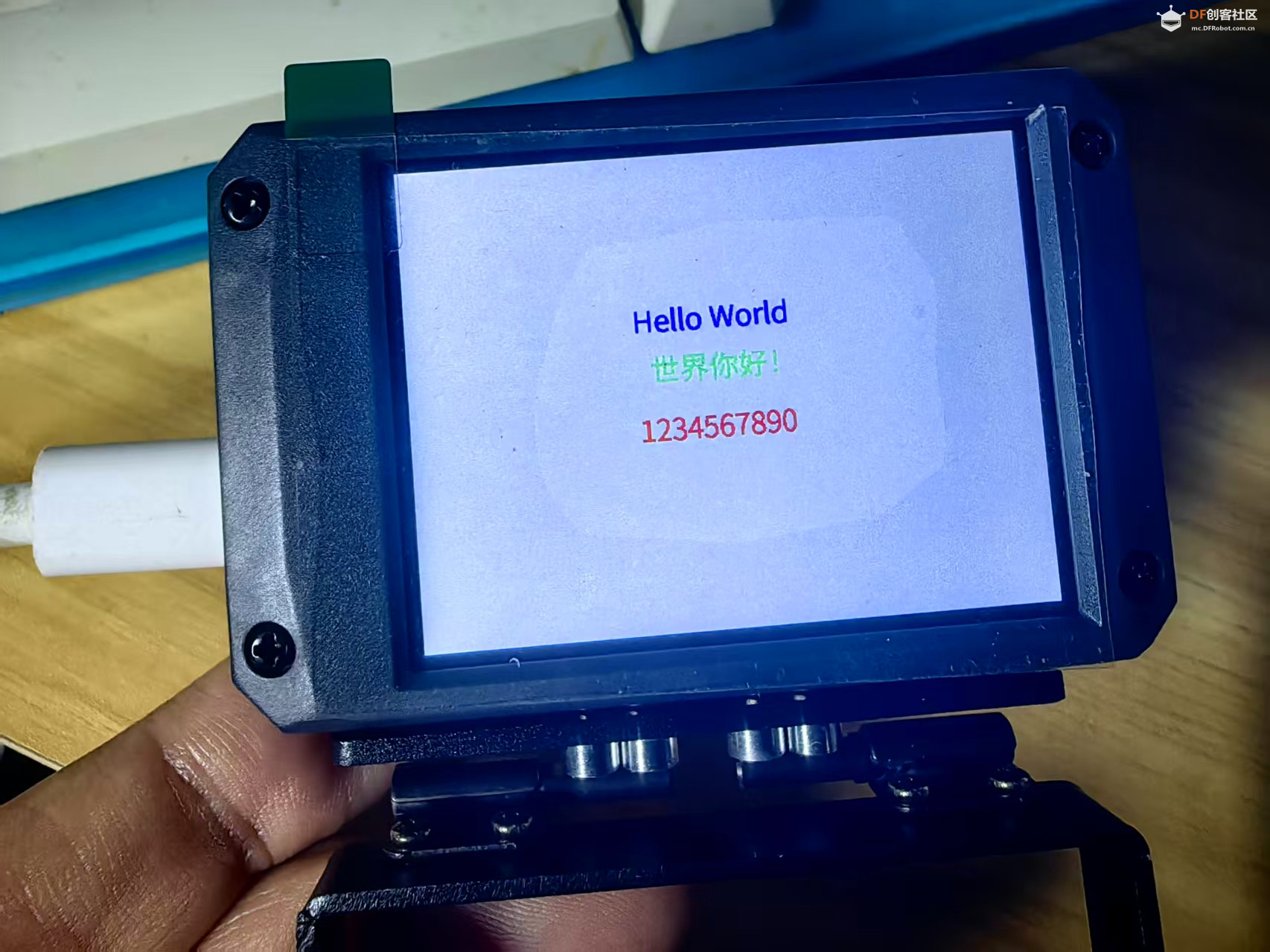

【花雕动手做】CanMV K230 AI 视觉模块之绘制文字与数字图2

使用道具举报

精彩评论(3)

驴友花雕 中级技神
楼主|

发表于 3 小时前

【花雕动手做】CanMV K230 AI视觉模块之绘制文字数字

绘制文字的draw_string_advanced方法

【推荐使用】
draw_string_advanced
增强版 draw_string，支持中文显示，并允许用户通过 font 参数自定义字体。

image.draw_string_advanced(x, y, char_size, str, [color, font])
复制代码

【不推荐使用】
draw_string

image.draw_string(x, y, text[, color[, scale=1[, x_spacing=0[, y_spacing=0[, mono_space=True]]]]])
复制代码

从图像的 (x, y) 位置开始绘制 8x10 大小的文本。参数可以分别传入 x, y，也可以作为元组 (x, y) 一起传递。

text: 要绘制的字符串，换行符 \n、\r 或 \r\n 用于将光标移动到下一行。
color: 表示颜色的 RGB888 元组，适用于灰度或 RGB565 图像，默认为白色。对于灰度图像，还可以传递像素值（范围 0-255）；对于 RGB565 图像，可以传递字节翻转的 RGB565 值。
scale: 控制文本的缩放比例，默认为 1。只能为整数。
x_spacing: 调整字符之间的水平间距。正值表示增加间距，负值表示减少。
y_spacing: 调整行之间的垂直间距。正值表示增加间距，负值表示减少。
mono_space: 默认为 True，使字符具有固定宽度。设置为 False 时，字符间距将根据字符宽度动态调整。
该方法返回图像对象，允许通过链式调用其他方法。

不支持压缩图像和 Bayer 格式图像。

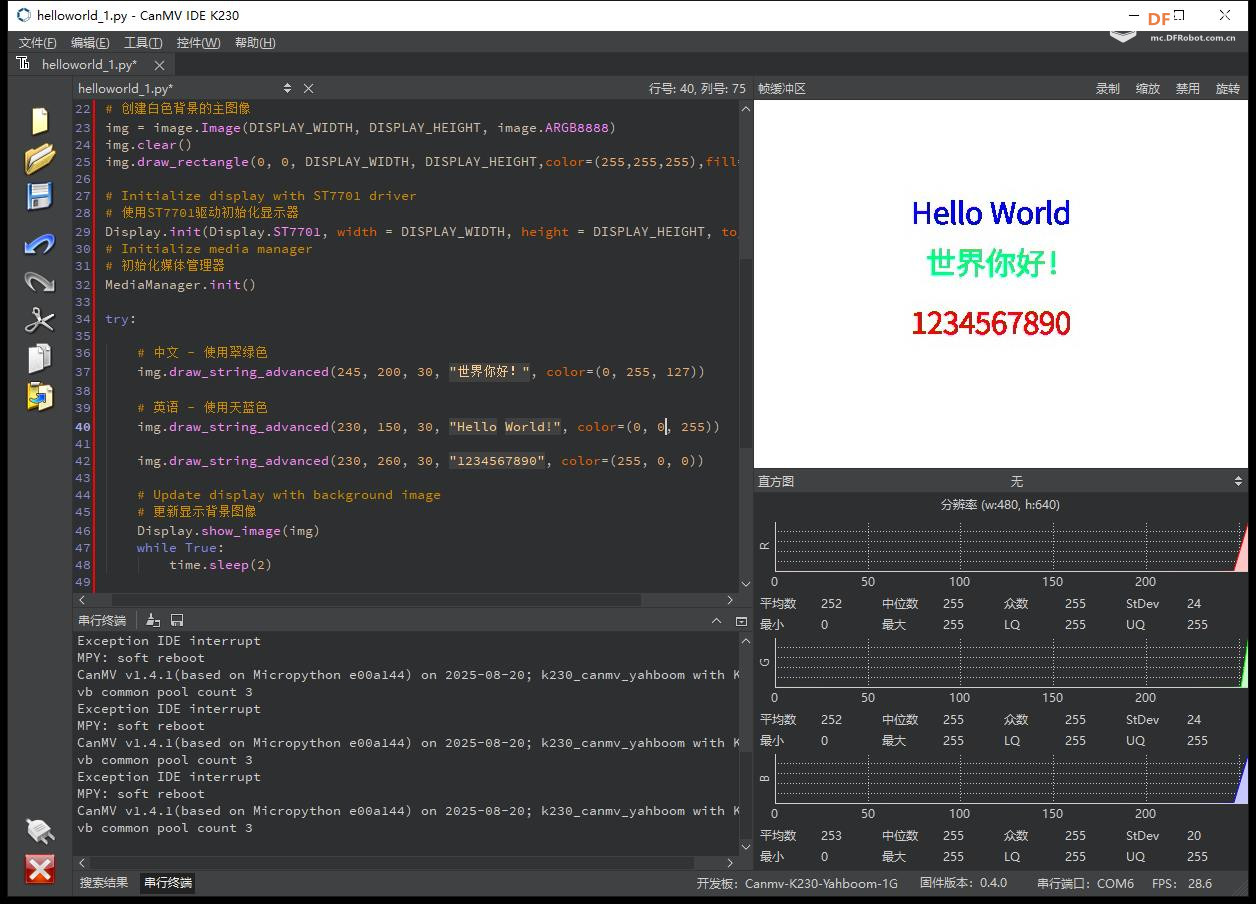

项目测试实验代码

#【花雕动手做】CanMV K230 AI视觉识别模块之使用draw_string_advanced()方法绘制文字

# Import required modules
# 导入所需的模块
import time, os, urandom, sys, math

# Import display and media related modules
# 导入显示和媒体相关模块
from media.display import *
from media.media import *

# Define display resolution constants
# 定义显示分辨率常量
DISPLAY_WIDTH = 640    # 显示宽度：640像素
DISPLAY_HEIGHT = 480   # 显示高度：480像素

def display_test():
    """
    Function to test display functionality
    测试显示功能的函数
    主要功能：在屏幕上绘制中文、英文和数字文字，展示多语言文字显示能力
    """

    # Create main background image with white color
    # 创建白色背景的主图像
    # ARGB8888格式：每个像素32位（Alpha透明通道+RGB各8位），支持1600万色和透明度
    img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
    img.clear()  # 清空图像缓冲区，将所有像素设置为透明黑色
    # 绘制白色填充矩形作为背景，fill=True表示填充整个区域
    img.draw_rectangle(0, 0, DISPLAY_WIDTH, DISPLAY_HEIGHT, color=(255,255,255), fill=True)

    # Initialize display with ST7701 driver
    # 使用ST7701驱动初始化显示器
    # ST7701是常见的LCD屏幕驱动芯片，支持RGB接口
    # to_ide=True表示将显示输出同时发送到IDE和硬件屏幕，便于调试
    Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)

    # Initialize media manager
    # 初始化媒体管理器 - 负责统一管理摄像头、显示、音频等媒体资源
    MediaManager.init()

    try:
        # ========== 第一行：中文文字绘制 ==========
        # 使用draw_string_advanced方法绘制中文文字"世界你好！"
        # 参数说明：
        # 245, 200: 文字起始坐标（x, y）
        # 30: 字体大小（像素高度），30像素是比较大的字号
        # "世界你好！": 要绘制的中文字符串，包含4个汉字和1个标点
        # color=(0, 255, 127): 翠绿色，RGB值 (红=0, 绿=255, 蓝=127)
        img.draw_string_advanced(245, 200, 30, "世界你好！", color=(0, 255, 127))

        # ========== 第二行：英文文字绘制 ==========
        # 绘制英文文字"Hello World!"，位于中文文字上方
        # 参数说明：
        # 230, 150: 文字起始坐标，y坐标150比中文的200更靠上
        # 30: 字体大小，与中文保持一致
        # "Hello World!": 经典的编程问候语
        # color=(0, 0, 255): 纯蓝色，RGB值 (红=0, 绿=0, 蓝=255)
        img.draw_string_advanced(230, 150, 30, "Hello World!", color=(0, 0, 255))

        # ========== 第三行：数字文字绘制 ==========
        # 绘制数字序列"1234567890"，位于中文文字下方
        # 参数说明：
        # 230, 260: 文字起始坐标，y坐标260比中文的200更靠下
        # 30: 字体大小，保持统一
        # "1234567890": 数字0-9的完整序列
        # color=(255, 0, 0): 纯红色，RGB值 (红=255, 绿=0, 蓝=0)
        img.draw_string_advanced(230, 260, 30, "1234567890", color=(255, 0, 0))

        # Update display with background image
        # 更新显示背景图像 - 将绘制好的文字图像显示在屏幕上
        # 这里使用了双缓冲技术：先在内存中绘制完成，再一次性显示到屏幕，避免闪烁
        Display.show_image(img)

        # 主循环保持显示
        # 无限循环确保程序持续运行，文字保持显示状态
        while True:
            time.sleep(2)  # 每2秒循环一次，保持程序运行，减少CPU占用

    except KeyboardInterrupt as e:
        # 捕获键盘中断（如用户在终端按Ctrl+C），优雅退出程序
        print("user stop: ", e)
    except BaseException as e:
        # 捕获其他所有异常，防止程序因未处理异常而崩溃
        # 这对于嵌入式系统特别重要，确保系统稳定性
        print(f"Exception {e}")

    # Cleanup and deinitialize display
    # 清理并反初始化显示器（由于上面的无限循环，实际不会执行到这里）
    Display.deinit()
    # 启用睡眠退出点，允许系统进入低功耗模式
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)  # 短暂延时100毫秒，确保硬件资源完全释放

    # Release media resources
    # 释放媒体资源，包括显示缓冲区和相关硬件资源
    MediaManager.deinit()

if __name__ == "__main__":
    # Enable exit points and run display test
    # 启用退出点并运行显示测试
    # EXITPOINT_ENABLE允许通过IDE停止程序执行，提供调试支持
    os.exitpoint(os.EXITPOINT_ENABLE)
    display_test()  # 调用显示测试函数，程序从这里开始执行
复制代码

使用道具举报

驴友花雕 中级技神
楼主|

发表于 3 小时前

【花雕动手做】CanMV K230 AI视觉模块之绘制文字数字

解读这段CanMV K230文字绘制代码的技术细节和实现原理：

整体架构分析
1. 模块化设计
python

# 核心模块导入

from media.display import *    # 显示功能

from media.media import *      # 媒体管理
复制代码

模块分工明确：display负责图形显示，media负责资源管理
硬件抽象层：通过统一的API屏蔽底层硬件差异

核心技术深度解析
1. 显示系统初始化流程
python

# 图像缓冲区创建

img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)



# 显示驱动初始化

Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)



# 媒体管理器初始化

MediaManager.init()
复制代码

技术要点分析：
ARGB8888格式详解：
text
每个像素32位分配：
A (Alpha) [31:24] - 透明度通道 (本例中未使用，全为0xFF)
R (Red) [23:16] - 红色通道 (0-255)
G (Green) [15:8] - 绿色通道 (0-255)
B (Blue) [7:0] - 蓝色通道 (0-255)

内存布局：0xAARRGGBB
示例：白色 = 0xFFFFFFFF，红色 = 0xFFFF0000
ST7701驱动特性：
RGB接口：并行RGB 16/18/24位接口
分辨率支持：最高支持1280x800
硬件加速：可能包含2D图形加速功能

2. draw_string_advanced() 方法技术实现
方法签名推测：
python

def draw_string_advanced(x, y, size, text, color,

                        font=None, background=None,

                        spacing=1, monospace=False):

    """

    高级文字绘制方法完整参数

    """
复制代码

底层渲染算法：
c

// 基于FreeType或类似字体引擎的实现

typedef struct {

    uint16_t x;

    uint16_t y;

    uint8_t size;

    char* text;

    uint32_t color;

    Font* font;

} TextRenderParams;



void draw_string_advanced(TextRenderParams* params) {

    // 1. 字体加载和缩放

    Font* font = load_font(params->font, params->size);



    // 2. 文本编码转换

    uint32_t* unicode_chars = text_to_unicode(params->text);



    // 3. 逐个字符渲染

    uint16_t cursor_x = params->x;

    for(int i = 0; unicode_chars[i] != 0; i++) {

        // 获取字符位图

        CharBitmap* bitmap = get_char_bitmap(font, unicode_chars[i]);



        // 4. 位图渲染到帧缓冲区

        render_char_bitmap(cursor_x, params->y, bitmap, params->color);



        // 5. 更新光标位置（考虑字符宽度和间距）

        cursor_x += bitmap->advance + params->spacing;

    }

}
复制代码

3. 多语言文字处理技术
字符编码处理：
python

def handle_multi_language_text(text):

    """

    处理多语言文本的编码和渲染

    """

    # 编码检测

    if is_ascii_text(text):

        # ASCII文本（英文、数字、符号）

        encoding = 'ascii'

        font_file = 'latin_font.bin'



    elif contains_chinese(text):

        # 中文字符检测

        encoding = 'gb2312'  # 或UTF-8

        font_file = 'chinese_font.bin'



    else:

        # 其他语言

        encoding = 'utf-8'

        font_file = 'unicode_font.bin'



    return encoding, font_file
复制代码

中文字符渲染优化：
python

def render_chinese_character(char, size):

    """

    中文字符的特殊处理

    """

    # 中文字符特点：

    # - 字形复杂，笔画多

    # - 在点阵字体中需要更高分辨率

    # - 可能需要矢量轮廓渲染



    if size < 20:

        # 小字号使用简化字型

        use_simplified_glyph = True

        antialias = False

    else:

        # 大字号使用完整字型，启用抗锯齿

        use_simplified_glyph = False

        antialias = True



    return load_chinese_glyph(char, size, use_simplified_glyph, antialias)
复制代码

4. 坐标系统和布局算法
文字位置计算：
python

def calculate_text_position(text, size, alignment='center'):

    """

    计算文字在屏幕上的位置

    """

    # 估算文本宽度（近似计算）

    if is_chinese_text(text):

        char_width = size * 0.8  # 中文字符宽度系数

    else:

        char_width = size * 0.6  # 英文字符宽度系数



    text_width = len(text) * char_width



    # 根据对齐方式计算起始x坐标

    if alignment == 'center':

        x = (DISPLAY_WIDTH - text_width) // 2

    elif alignment == 'left':

        x = 10  # 左边距

    else:  # right

        x = DISPLAY_WIDTH - text_width - 10



    return x
复制代码

实际坐标分析：
python

# 代码中的坐标布局：

英文: (230, 150) - "Hello World!" ≈ 240像素宽，居中：230+120=350（接近320）

中文: (245, 200) - "世界你好！" ≈ 125像素宽，居中：245+62.5=307.5（接近320）

数字: (230, 260) - "1234567890" ≈ 180像素宽，居中：230+90=320（完美居中）



# 垂直间距：50像素，形成清晰的视觉层次
复制代码

5. 颜色管理和视觉设计
颜色空间处理：
python

def color_management_system():

    """

    颜色管理和转换

    """

    # RGB888转RGB565（如果显示硬件需要）

    def rgb888_to_rgb565(r, g, b):

        return ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | (b >> 3)



    # 伽马校正（可选）

    def gamma_correct(color):

        # 提高在LCD上的显示效果

        return int(pow(color / 255.0, 2.2) * 255)
复制代码

色彩心理学应用：
python

颜色策略 = {

    "英文": (0, 0, 255),      # 蓝色 - 技术、专业、稳定

    "中文": (0, 255, 127),    # 翠绿 - 自然、和谐、生机

    "数字": (255, 0, 0)       # 红色 - 重要、警示、突出

}
复制代码

6. 性能优化技术
字体缓存机制：
python

class FontCache:

    def __init__(self):

        self.cache = {}

        self.max_size = 100  # 最大缓存字符数



    def get_char(self, char, size):

        key = (char, size)

        if key in self.cache:

            return self.cache[key]



        # 缓存未命中，加载字符

        bitmap = load_char_from_flash(char, size)



        # LRU缓存管理

        if len(self.cache) >= self.max_size:

            self.evict_oldest()



        self.cache[key] = bitmap

        return bitmap
复制代码

双缓冲显示技术：
python

def double_buffering_system():

    """

    双缓冲显示，避免闪烁

    """

    # 前台缓冲区：当前显示的内容

    # 后台缓冲区：正在绘制的内容



    while True:

        # 在后台缓冲区绘制

        back_buffer.clear()

        back_buffer.draw_text(...)



        # 交换缓冲区（原子操作）

        swap_buffers()
复制代码

7. 异常处理和鲁棒性
资源管理：
python

def safe_resource_management():

    try:

        # 资源申请

        display = Display.init(...)

        media = MediaManager.init()



        # 业务逻辑

        main_loop()



    finally:

        # 确保资源释放（RAII模式）

        if display:

            Display.deinit()

        if media:

            MediaManager.deinit()
复制代码

字体回退机制：
python

def robust_text_rendering(text, size, color):

    """

    健壮的文字渲染，处理字体缺失等情况

    """

    try:

        img.draw_string_advanced(x, y, size, text, color)

    except FontNotFoundError:

        # 字体缺失，使用默认字体

        img.draw_string_advanced(x, y, size, "【字体缺失】", color)

    except UnicodeEncodeError:

        # 编码错误，显示替代字符

        img.draw_string_advanced(x, y, size, "???", color)
复制代码

技术亮点总结
多语言支持：完整的中英文和数字渲染能力
硬件加速：利用显示控制器的图形功能
内存优化：高效的字体缓存和位图管理
视觉设计：科学的颜色搭配和布局算法
系统稳定性：完善的异常处理和资源管理
实时性能：优化的渲染流水线，适合嵌入式环境

这个文字显示系统展示了CanMV K230在嵌入式GUI开发方面的强大能力，为复杂的用户界面应用奠定了坚实的技术基础。
