拒绝撞表！用ESP32自制开源电子墨水手表Watchy，还支持...

今天，我们来介绍又一个炫酷的开源项目——Watchy！

这是一款基于电子墨水屏的智能手表，由 SQFMI 团队开发，完全开源（硬件和软件都获得了认证）。

如果你是 Arduino 爱好者、ESP32 发烧友，或者喜欢 DIY 可穿戴设备，这款手表绝对会让你心动。它不光能显示时间，还支持自定义表盘、WiFi 连接、蓝牙，甚至能接入天气 API。项目在 GitHub 上已经有 2.6k 星。

Watchy 的灵感来源于 Kindle 那样的电子墨水技术：低功耗、阳光下无眩光、可视角度接近 180 度。想象一下，你可以自己动手组装一个智能手表，能显示自定义的时钟、天气、步数，甚至是计算器界面！

官方文档：https://watchy.sqfmi.com/docs/getting-started

下面，我们一起来深入了解这个项目。

Watchy 的硬件规格

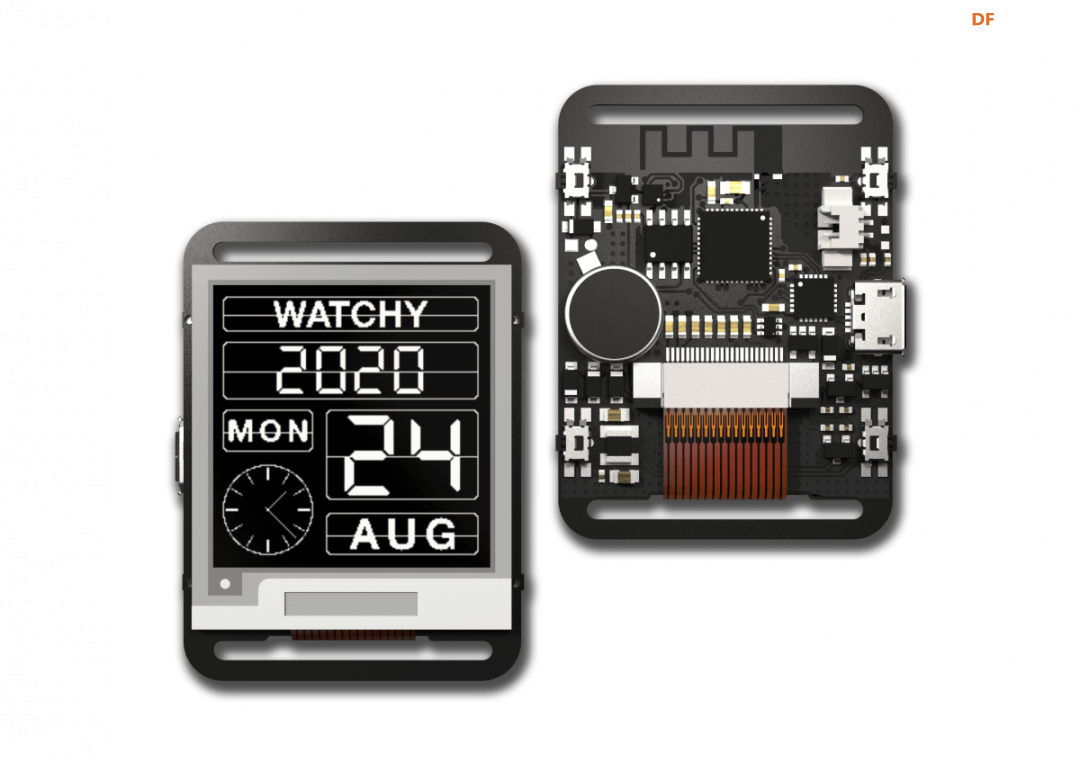

Watchy 的核心是 ESP32 微控制器，结合了电子墨水屏，分辨率 200x200 像素。
最新版本（Revision 3.0，2024 年 6 月发布）采用了 ESP32-S3FN8 芯片，支持内置 USB 串口、CDC/JTAG 调试，以及 GPIO10 充电指示。其他关键组件包括：

• 显示屏：GDEY0154D67（v3 版本）或 GDEH0154D67，SPI 接口。

• 加速计：BMA423 三轴传感器，支持步数计数和方向检测。

• RTC（实时时钟）：v3 版本用外部 32KHz 晶振，早期版本如 v1.0 用 DS3231。

• 电池：3.7V 200mAh LiPo 电池，尺寸小巧（402030）。

• 其他：振动电机、触摸按钮、Micro USB 接口、PCB 天线。

手表的尺寸只有 46mm x 35.5mm x 9.5mm，重 13g，超级便携。

你可以选择直接从 Mouser、The Pi Hut 或 Crowd Supply 买到套件，配件如表带和外壳在shop.sqfmi.com有售。

当然你也可以选择自己设计，硬件设计文件在 GitHub 上开源（KiCAD 和 GERBER 文件），可以自己修改 PCB 或 3D 打印外壳。

3D 模型下载：https://watchy.sqfmi.com/docs/3D

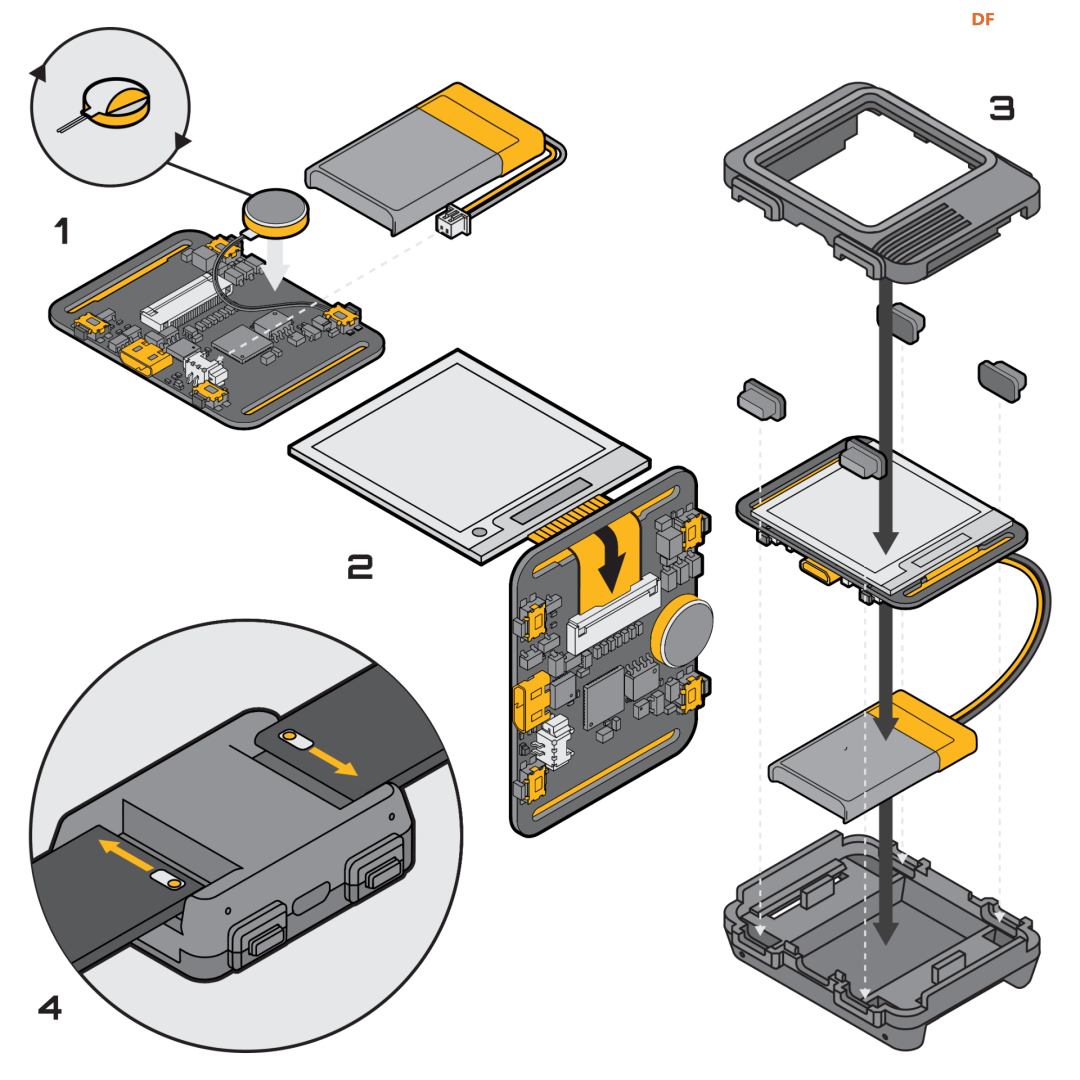

组装过程简单，连接屏幕和电池，固定好即可。注意，屏幕是玻璃材质，别用力撬！如果用自定义外壳，确保 PCB 边缘光滑，避免卡住。

历史版本：从 v1.0 到 v3.0 的演进

Watchy 项目从 2019 年启动，已有多个迭代版本。早期版本（如 v1.0、v1.5、v2.0）现在被标记为“legacy”（遗留），主要是因为硬件升级和软件兼容性变化。

• v1.0 (2019)：用 DS3231 RTC 和 CP2104 USB 串口。

• v1.5 (2021)：换成 PCF8563 RTC。

• v2.0 (2021)：继续用 PCF8563，但优化了 USB 支持。

• v3.0 (2024)：大升级！ESP32-S3、外部晶振、无需额外 USB 串口芯片，支持 USB 设备模式（如 CDC、HID）。

遗留版本的组装需要手动连接屏幕和电池，并用胶带固定（新版可选）。软件设置上，用 Arduino IDE 选择对应板子版本，WiFi 配置通过“Watchy AP”热点。为什么是遗留？主要是新版更高效，但老版依然兼容现有库，如果你手头有旧硬件，别担心，文档齐全！

电池寿命

电子墨水屏的最大优势就是省电！Watchy 每 60 秒唤醒一次，检查加速计、RTC 并更新显示。纯时间显示模式下，能续航 5-7 天；如果加 WiFi 拉取天气数据，2-3 天。

影响因素包括：

• WiFi/蓝牙使用（超级耗电）。

• 频繁唤醒和显示更新。

• 加速计常开。

优化技巧：

• 用deepSleep()让 ESP32 深度睡眠，只在 RTC 中断或按钮按下时唤醒。

• 用完 WiFi 后关掉：WiFi.mode(WIFI_OFF)和btStop()。

• 不需要步数时，别初始化 BMA423。

• 调整更新频率，比如词钟表盘可以每小时更新一次。

通过这些小设置，电池寿命能大幅延长。大家也可以实验不同场景，分享你的优化经验！

如何创建自定义表盘

Watchy 的乐趣在于自定义！项目提供了示例表盘（如/examples/WatchFaces），可以用 Arduino IDE 轻松创建。

步骤：

1. 继承 Watchy 类，重写drawWatchFace()方法。

2. 用 Adafruit GFX 库画形状、文本和位图。

3. 字体：用 truetype2gfx 转换 TTF 字体成.h文件。

4. 图像：用 image2cpp 转黑白图成字节数组，调用display.drawBitmap()。

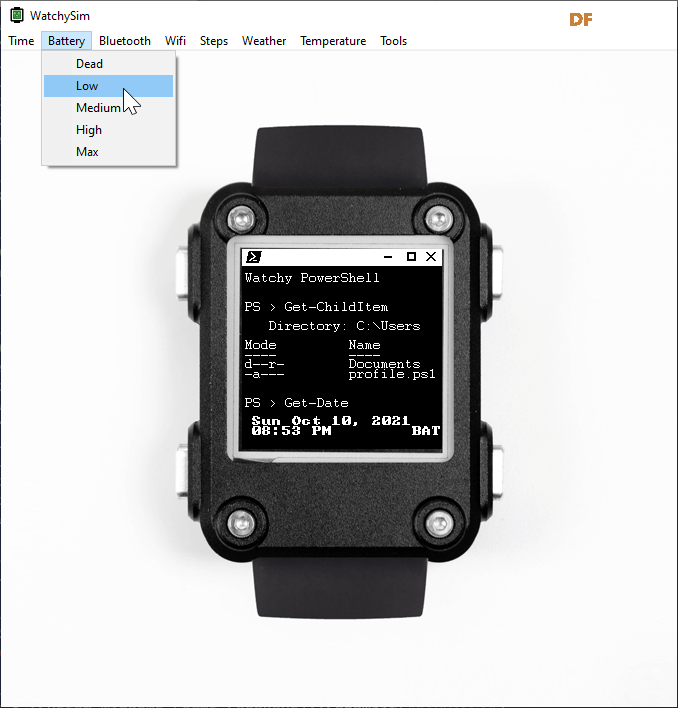

5. 测试：用 WatchySim 模拟器（Windows 上很方便）。

WatchySim: https://github.com/LeeHolmes/watchysim

完成后，上传到手表。想分享？截 200x200 黑白图，上传 GitHub，拉 PR 到watchfaces.json。社区有上百个贡献表盘，等你加入！

开发库和资源

Watchy 依赖这些库（都在 Arduino 库管理器中）：

• GxEPD2 + Adafruit GFX：处理显示绘图。

• DS3232RTC：RTC 时间管理。

• BMA423 API：加速计接口。

• WiFiManager：WiFi 配置。

• Arduino_JSON：解析 API 数据（如天气）。

安装简单：

Arduino IDE 搜索安装。项目还支持 PlatformIO，代码主要 C/C++。GitHub 上有 293 次提交，最新库 v1.4.15（2025 年 8 月）。

常见问题

新手常见坑：

• 屏幕问题：确保 FPC 线缆插紧，用最新 GxEPD2 库。

• 组装：先钩上部卡扣，再按下；屏幕保护膜别忘撕。

• 软件：忽略 AVR 架构警告；macOS esptool 错误可以去看一下 GitHub issue。

• 单位转换：天气想用华氏度？可以参考自定义指南。

• 求助：GitHub issue 或 Discord 社区：https://discord.gg/ZXDegGV8E7

更多细节看官方 FAQ。

Watchy 结合了 ESP32 的强大和电子墨水的节能，适合初学者入门，也能让高手玩出花样。有兴趣的小伙伴可以动手试试看了！
