[项目] Arduino UNO Q 之“马到成功”

本帖最后由云天于 2026-2-5 11:48 编辑

最近在 DF 创客商城入手了刚上架的Arduino UNO Q，开箱上手、调试编程的整个过程充满惊喜，不仅系统学习了 Linux 嵌入式、边缘 AI、双核心协同等前沿知识，还解锁了从传统单片机控制到智能视觉、语音识别的全新创作路径，无数创意点子在脑海里迸发。这块集经典兼容、Linux 系统、本地 AI、实时控制于一体的全能开发板，彻底打破了传统 Arduino 的性能边界，成为我手边又一件高效、好用、潜力无限的创客制作利器，未来的智能小车、环境监测站、交互装置、AI 小机器人都有了更强大的硬件底座！

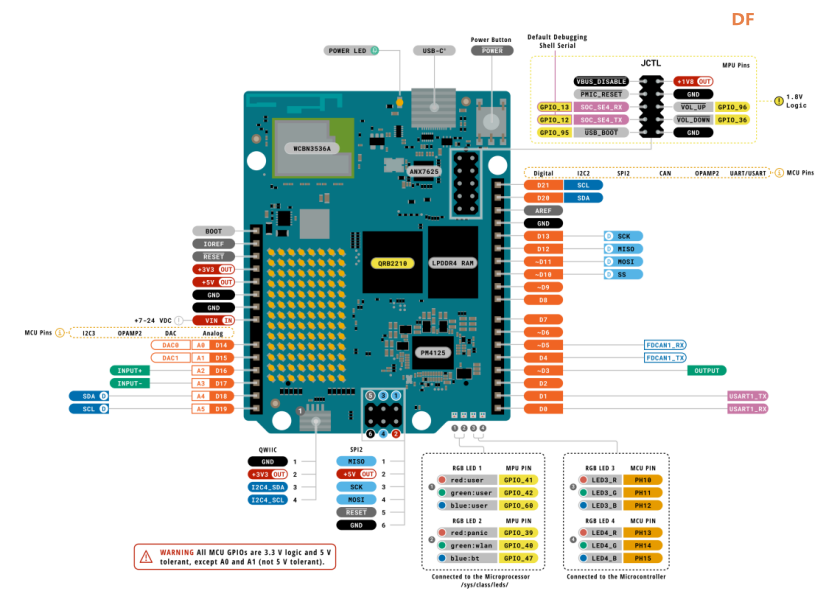

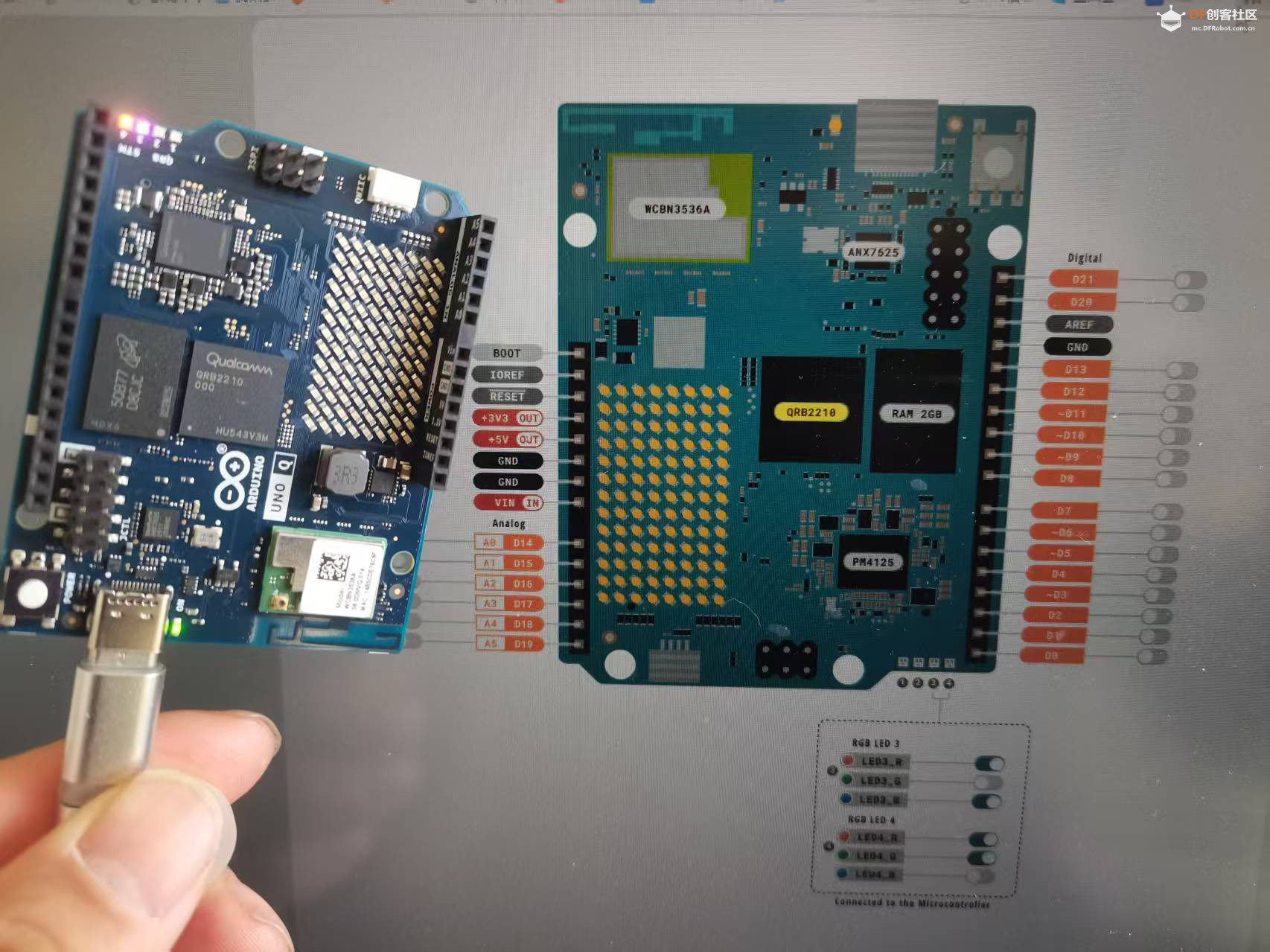

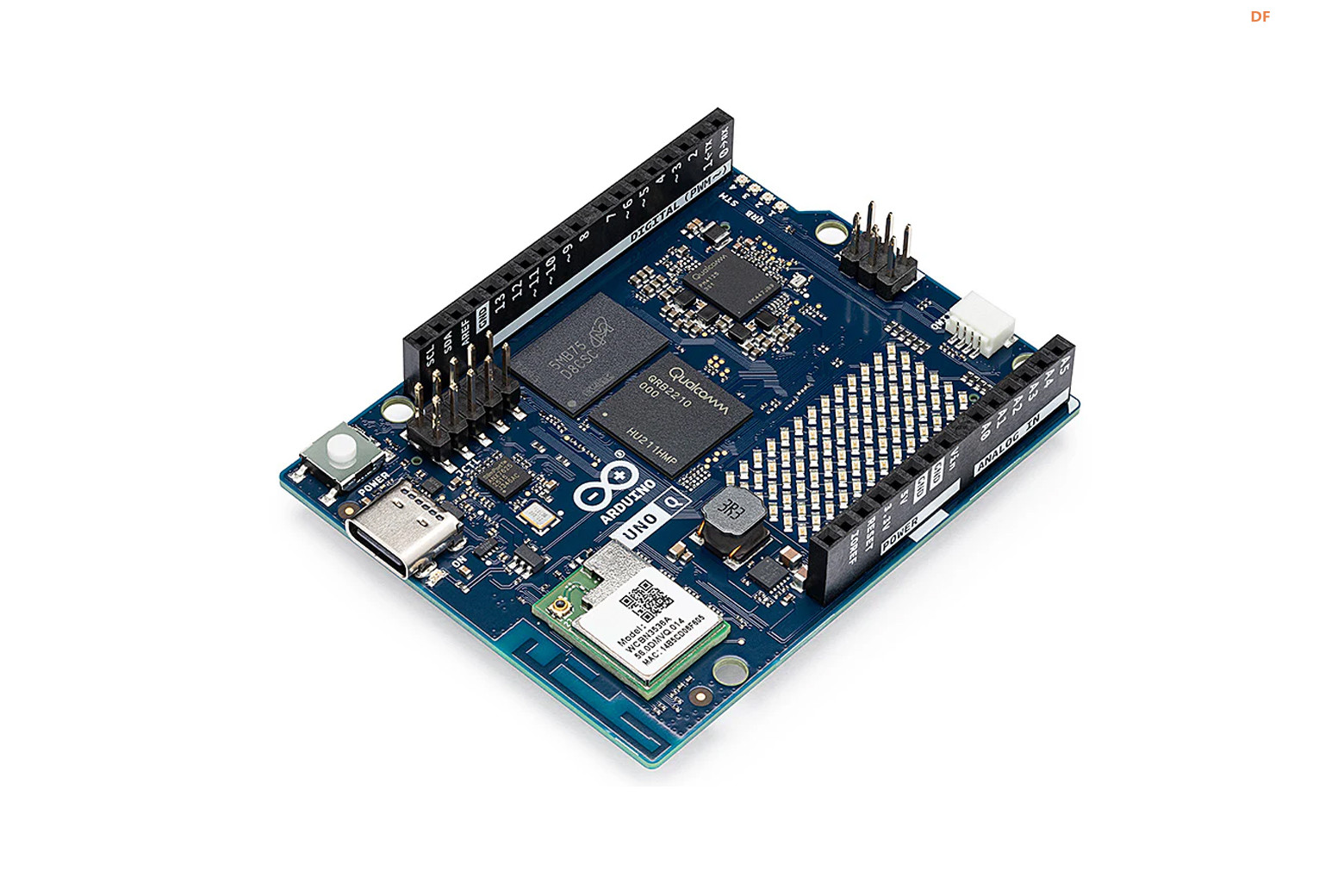

【Arduino UNO Q 简介】
Arduino UNO Q是 Arduino 新一代高性能全能型开发板，专为创客、学生、开发者打造，既保留经典 UNO 的易用性，又搭载 “双大脑”，一步迈入 Linux 与边缘 AI 时代，是新手进阶、老玩家升级的首选主力板。

双核心 “神仙组合”

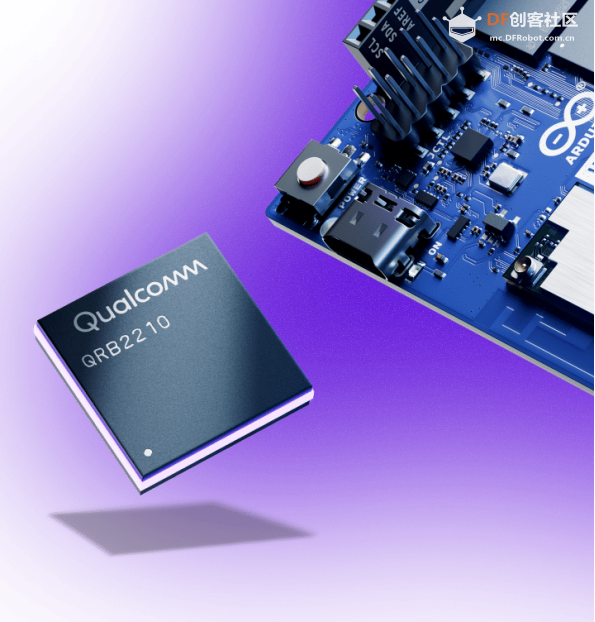

一边是STM32U585 实时单片机，精准控灯、舵机、传感器，延迟极低、稳如老狗；另一边是高通四核处理器，跑完整 Debian Linux，能跑 Python、跑 AI 模型、连 WiFi / 蓝牙，相当于把 “微型电脑 + 经典 Arduino” 焊在一块板上。
自带 Linux 系统，不用外接电脑也能开发
板载 2GB/4GB 内存 + 16GB/32GB 存储，预装 Linux 系统，可直接在板上运行 Arduino IDE、写代码、跑程序，接显示器鼠标就能当迷你开发机用，外出调试超方便。
原生支持边缘 AI，本地就能做人脸 / 物体识别
不用上云、不依赖服务器，本地直接跑目标检测、图像分类、关键词识别，做智能门禁、跟随机器人、语音交互装置门槛大幅降低。
完美兼容经典 UNO 生态
保留标准 UNO 接口尺寸，你手里现有的传感器、扩展板、模块直接插就能用，老项目无缝迁移，新项目直接起飞。
接口现代、联网齐全
标配USB-C（支持 PD 供电）、Qwiic 快连接口、高速 GPIO，自带WiFi 5 + 蓝牙 5.1，物联网、远程控制、无线传输一步到位。

它是能跑 Linux、能玩 AI、能精准控制硬件、兼容所有 UNO 配件的下一代 Arduino，从小白入门到高阶智能创作，一块板全覆盖，是当前最值得入手的创客全能神器。

【Arduino IDE】

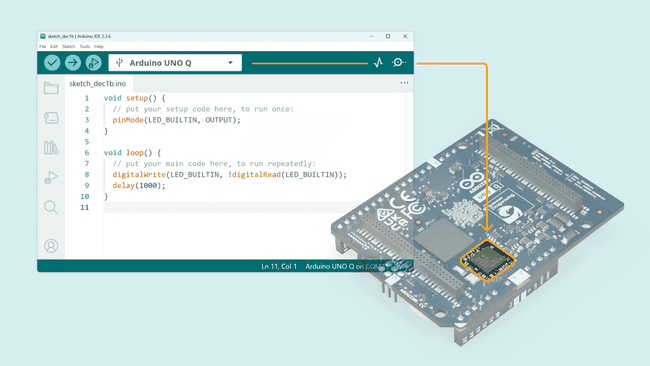

Arduino UNO Q 兼容标准 Arduino IDE，可使用你熟悉的 Arduino 语言与生态系统对开发板进行编程。（Arduino UNO Q 搭载双处理器：Arduino IDE 只能编程其中的 STM32 微控制器；如果要开发高通处理器部分，可使用 Arduino App Lab 。）

   测试：使用点阵屏播放“Bad Apple”
   1.安装 UNO Q 开发板核心
   手动添加安装包啦。操作步骤：打开「文件」>「首选项」，把下面这个链接粘贴到「附加开发板管理器网址」的输入框里：

https://downloads.arduino.cc/packages/package_zephyr_index.json
复制代码

2.程序代码
使用UNO Q的”Arduino_LED_Matrix”——“video”示例

#include "Arduino_LED_Matrix.h"
#include "bad_apple.h"

Arduino_LED_Matrix matrix;

void setup() {
  matrix.begin();
  matrix.setGrayscaleBits(8);
}

void loop() {
  matrix.playVideo(bad_apple, bad_apple_len);
}
复制代码

3.演示视频

【Arduino App Lab】

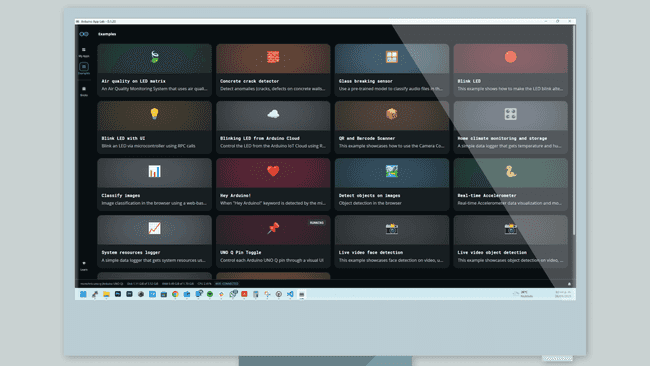

Arduino App Lab 是一款一站式开发工具，把咱们熟悉的 Arduino 玩法拓展到了高性能计算领域。用它可以把 Arduino 代码、Python 脚本和 Linux 容器应用完美融合，全程开发不用来回切换工具。
它自带「Bricks（代码积木）」、现成的 AI 模型，以及集成化的任务编排功能，能做出从简单小原型到高算力复杂应用的各种作品，新手也能轻松上手。

   根据官网操作文档，下载Arduino App Lab，安装并连接UNO Q。
   踩坑指南
   1.Arduino App Lab卡在“检查更新”界面，这可能是由开发板固件版本过低引起的。
   按照官方指南使用arduino-flasher-cli工具重刷最新固件。
   2.准备硬件时需要用一个母对母跳线短接两个特定引脚，其目的是让UNO Q进入特殊的刷机模式（类似“下载模式”或“恢复模式”），以便后续连接电脑刷写固件。
【示例体验】

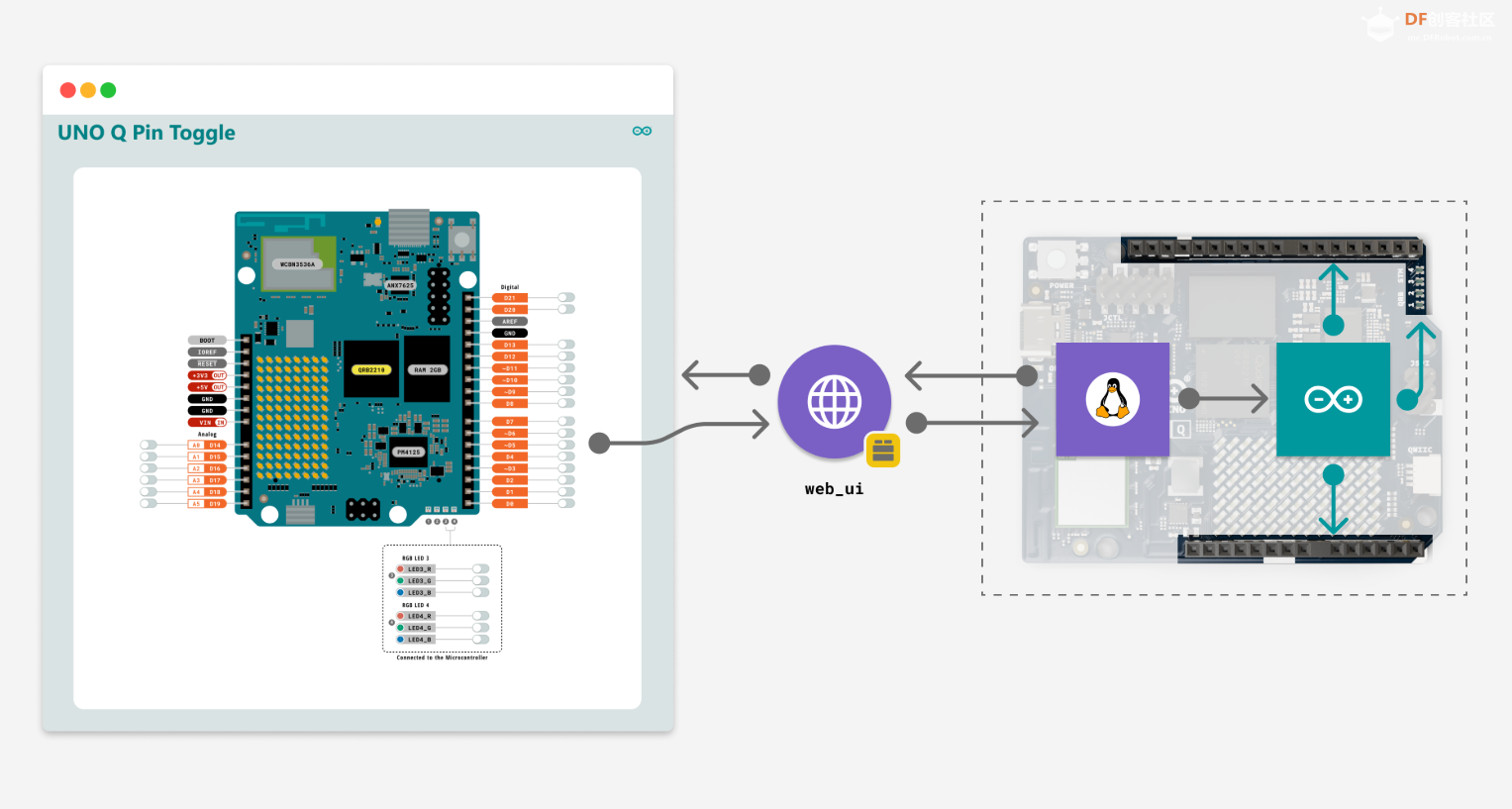

   1.“UNO Q Pin Toggle”
   你可通过简洁的交互式开发板可视化界面，在浏览器中控制 Arduino UNO Q 的每一个引脚。拨动开关即可切换引脚的通断状态，且所有状态变化会实时反馈显示。本示例展示了一套简洁易用的实时控制面板，你可在此基础上扩展为功能更丰富的监控仪表盘与自动化控制系统。

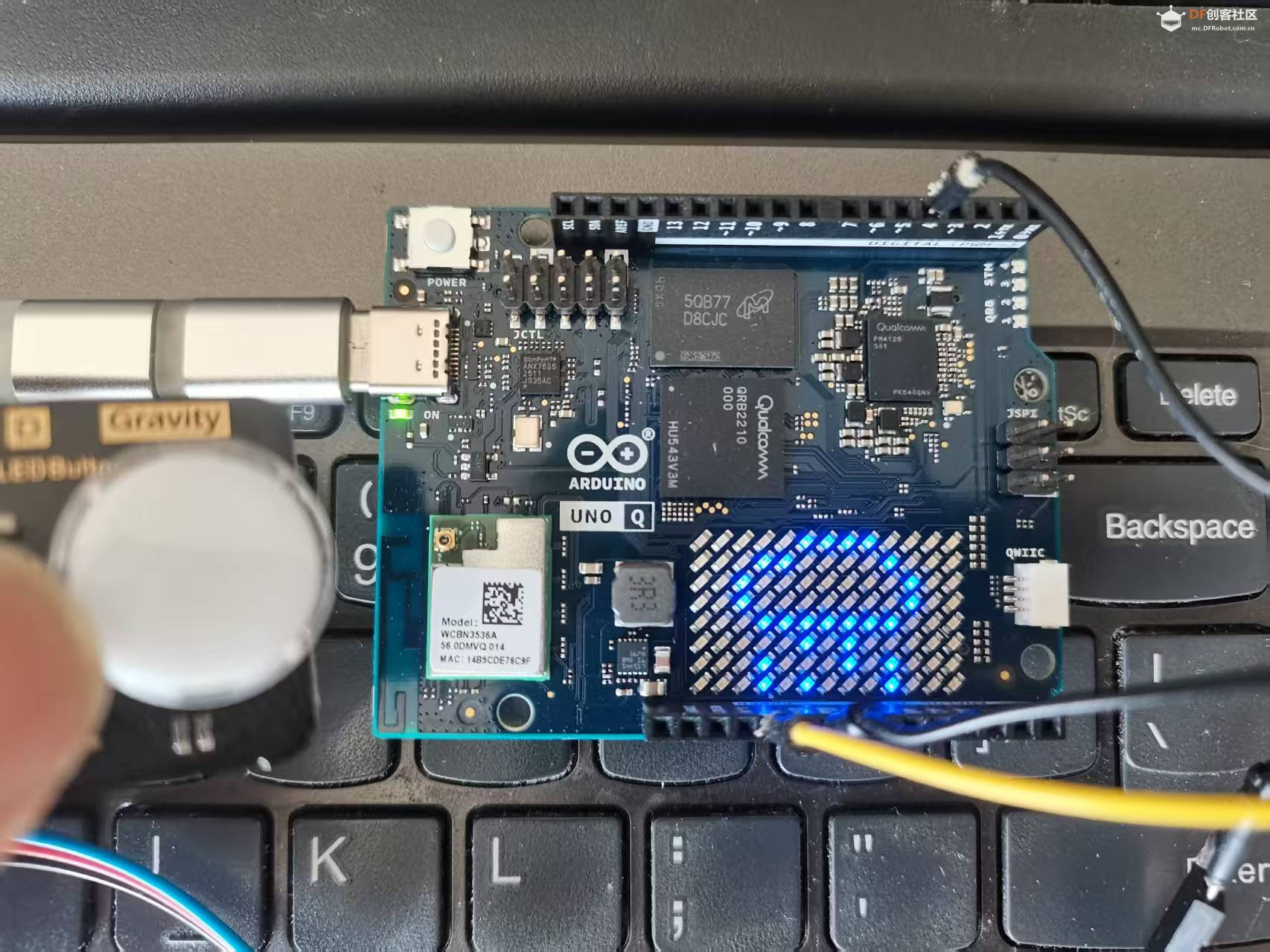

2.“Weather forecast on LED matrix”

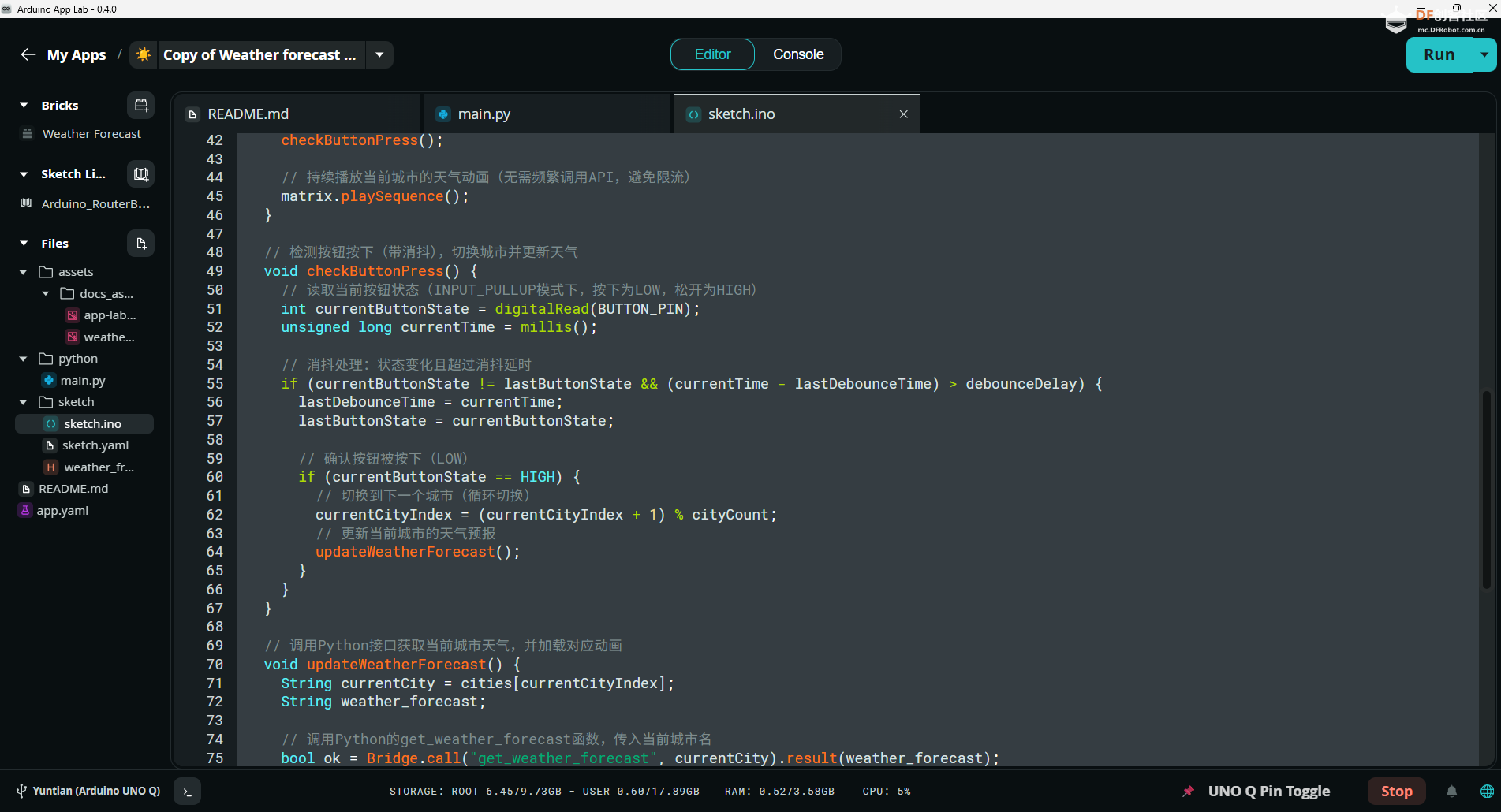

修改示例ino文件，在原单一显示程序中指定的城市天气，实现通过按钮切换多个城市天气显示。

// SPDX-FileCopyrightText: Copyright (C) ARDUINO SRL ([url]http://www.arduino.cc[/url])
//
// SPDX-License-Identifier: MPL-2.0

#include <Arduino_LED_Matrix.h>
#include <Arduino_RouterBridge.h>

#include "weather_frames.h"

// 1. 定义7个中国主要城市列表（拼音，适配open-meteo API）
String cities[] = {"Zhangjiakou","Beijing", "Shanghai", "Guangzhou", "Shenzhen", "Chengdu", "Chongqing"};
// 当前选中的城市索引（初始为0，对应张家口）
int currentCityIndex = 0;
// 城市总数
const int cityCount = sizeof(cities) / sizeof(cities[0]);

// 按钮相关定义
const int BUTTON_PIN = 4;    // 按钮接引脚4
bool lastButtonState = LOW; // 上一次按钮状态（初始低电平）
unsigned long lastDebounceTime = 0; // 消抖时间记录
const unsigned long debounceDelay = 50; // 消抖延时（50ms）

Arduino_LED_Matrix matrix;

void setup() {
  // 初始化LED点阵屏
  matrix.begin();
  matrix.clear();

  // 初始化Bridge通信
  Bridge.begin();

  // 初始化按钮引脚（上拉输入模式，无需外接上拉电阻）
  pinMode(BUTTON_PIN, INPUT_PULLUP);

  // 启动时显示第一个城市（张家口）的天气
  updateWeatherForecast();
}

void loop() {
  // 检测按钮按下并切换城市
  checkButtonPress();

  // 持续播放当前城市的天气动画（无需频繁调用API，避免限流）
  matrix.playSequence();
}

// 检测按钮按下（带消抖），切换城市并更新天气
void checkButtonPress() {
  // 读取当前按钮状态（INPUT_PULLUP模式下，按下为HIGH，松开为LOW）
复制代码

【马到成功】
   新年“马上”就要到了，马年祝大家，事事顺意，马到成功。

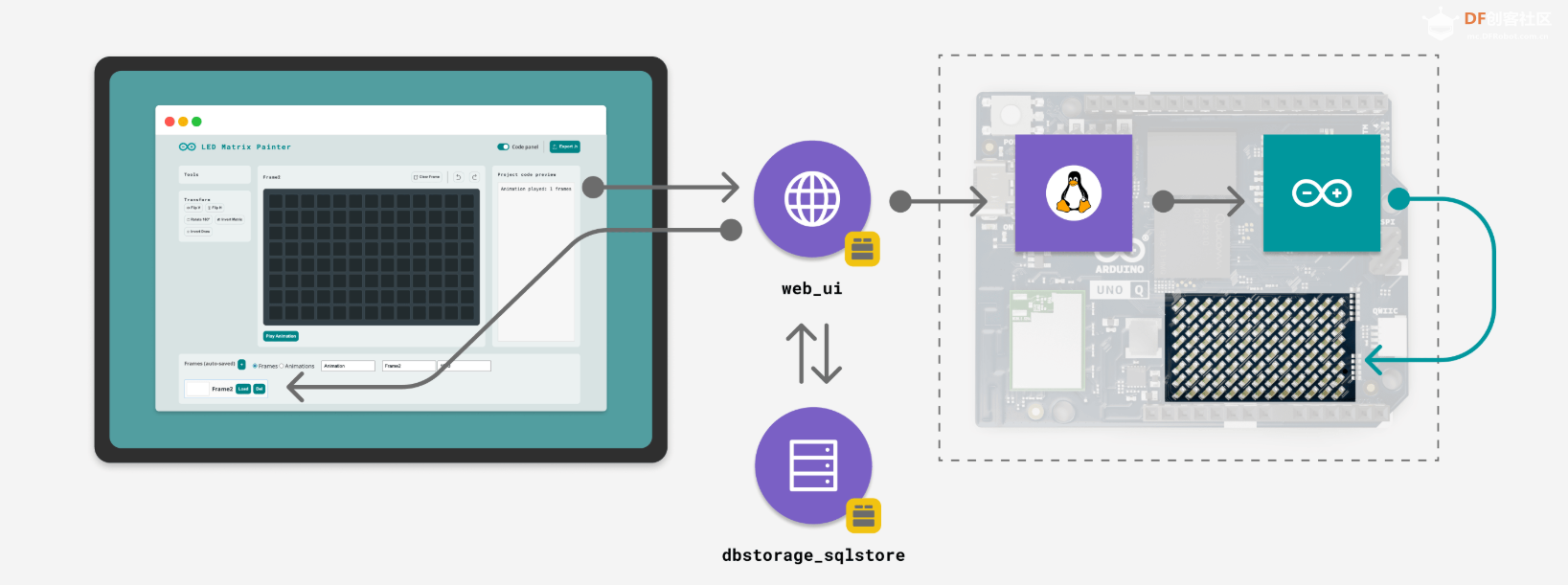

   1.“LED Matrix Painter”
   LED 矩阵绘制器示例提供了一个基于网页的交互界面，可实时绘制、制作动画并控制 Arduino UNO Q 内置的 LED 点阵屏。该工具具备像素编辑功能（支持 3 位色深 / 0-7 级亮度调节）、设计方案的数据库存储功能，还内置代码生成器，可将你设计的帧动画导出为可直接使用的 C++ 代码。

该应用支持你直接在浏览器中为 8×13 LED 点阵屏设计视觉效果。它借助 web_ui 功能模块搭建了一个图形化编辑器，你可在其中绘制单个像素点、调节像素亮度，还能对图案执行翻转、旋转等变换操作。你在浏览器中做出的每一处修改，都会即时同步到物理开发板上呈现。

演示视频

   2.修改示例，实现一键“平移动画生成器”
   它会根据当前编辑的图案，自动生成从左到右移动的多帧动画。
   1）首先在 HTML 中添加按钮在 index.html 文件中的 animation-options 部分添加一个新按钮：

<button id="generate-horizontal" class="anim-option-btn" title="生成水平移动动画">    <img src="img/arrow-right.svg" alt="水平移动" style="width: 16px; height: 16px;">
</button>
复制代码

2）在 CSS 中添加样式
在 style.css 中添加按钮样式：

/* 为生成动画按钮添加样式 */
#generate-horizontal {
    border: 1px solid #C9D2D2;
    border-radius: 8px;
    padding: 6px;
    background-color: transparent;
    cursor: pointer;
    display: flex;
    align-items: center;
    justify-content: center;
    color: #2C353A;
}

#generate-horizontal:hover {
    background-color: rgba(0, 129, 132, 0.08);
}

#generate-horizontal img {
    width: 16px;
    height: 16px;
}
复制代码

3) 在 JavaScript 中实现核心功能

在 app.js 中添加以下代码：

// 获取生成水平移动动画的按钮
const generateHorizontalBtn = document.getElementById('generate-horizontal');

// 生成水平移动动画的函数
async function generateHorizontalAnimation() {
    if (loadedFrameId === null) {
        showError('请先选择一个帧作为基础图案');
        setTimeout(hideError, 3000);
        return;
    }

    // 询问用户要生成多少帧
    const frameCountInput = prompt('请输入要生成的帧数（建议 13-39 帧，数字越大动画越流畅）：', '26');
    if (!frameCountInput) return;

    const count = parseInt(frameCountInput, 10);
    if (isNaN(count) || count < 5) {
        showError('请输入至少 5 帧');
        setTimeout(hideError, 3000);
        return;
    }

    try {
        // 获取当前帧的图案
        const currentGrid = collectGridBrightness();

        // 计算动画参数
        // 图案宽度为 COLS (13列)
        // 为了让图案从左侧外出现到右侧外消失，总共需要移动 COLS + 当前帧宽度步数
        // 但实际上我们让图案从左侧外完全看不到，到完全进入，再到完全出去
        const patternWidth = COLS; // 图案宽度
        const totalMovement = patternWidth + COLS; // 完全进入 + 完全出去需要的步数

        // 创建保存所有新帧的数组
        const newFrames = [];

        // 生成每一帧
        for (let i = 0; i < count; i++) {
            // 计算当前帧的偏移量
            // 从完全在左侧外(-COLS)开始，到完全在右侧外(+COLS)结束
            const progress = i / (count - 1); // 0 到 1 的进度
            const offset = Math.floor(-COLS + progress * (2 * COLS));

            // 创建新帧的图案
            const newRows = [];
            for (let r = 0; r < ROWS; r++) {
                const newRow = [];
                for (let c = 0; c < COLS; c++) {
                    // 计算图案中对应的列
                    const sourceCol = c - offset;

                    // 如果源列在图案范围内，则使用图案的值，否则为0
                    if (sourceCol >= 0 && sourceCol < patternWidth) {
                        newRow.push(currentGrid[r][sourceCol]);
                    } else {
                        newRow.push(0);
                    }
                }
                newRows.push(newRow);
            }

            // 添加新帧到数组
            newFrames.push({
                rows: newRows,
                name: `水平移动 ${i + 1}/${count}`,
                duration_ms: Math.max(30, Math.floor(1000 / count)) // 根据帧数计算合适的时长
            });
        }

        // 批量保存所有新帧
        for (let i = 0; i < newFrames.length; i++) {
            const frame = newFrames[i];
            await fetchWithHandling('/persist_frame', {
                method: 'POST',
                headers: {'Content-Type': 'application/json'},
                body: JSON.stringify({
                    rows: frame.rows,
                    name: frame.name,
                    duration_ms: frame.duration_ms,
                    brightness_levels: BRIGHTNESS_LEVELS
                })
            }, 'json', `保存第 ${i + 1} 帧`);
        }

        // 刷新帧列表
        await refreshFrames();

        // 加载第一帧
        if (sessionFrames.length > 0) {
            // 找到最新创建的帧（最后保存的那个）
            const latestFrame = sessionFrames[sessionFrames.length - 1];
            // 但我们需要找到水平移动动画的第一帧
            const horizontalFrames = sessionFrames.filter(f => f.name.startsWith('水平移动'));
            if (horizontalFrames.length > 0) {
                await loadFrameIntoEditor(horizontalFrames[0].id);
            }
        }

        showError(`成功生成 ${count} 帧水平移动动画！`);
        setTimeout(hideError, 3000);

    } catch (error) {
        console.error('生成水平移动动画失败:', error);
        showError('生成动画失败: ' + error.message);
        setTimeout(hideError, 5000);
    }
}

// 为按钮添加事件***
if (generateHorizontalBtn) {
    generateHorizontalBtn.addEventListener('click', generateHorizontalAnimation);
}
复制代码
