【花雕动手做】NICHIBO BL65E33S 有感 24V 外转子三相无刷...

NICHIBO BL65E33S 24V 有感外转子三相 BLDC 电机综合介绍

一、基础信息

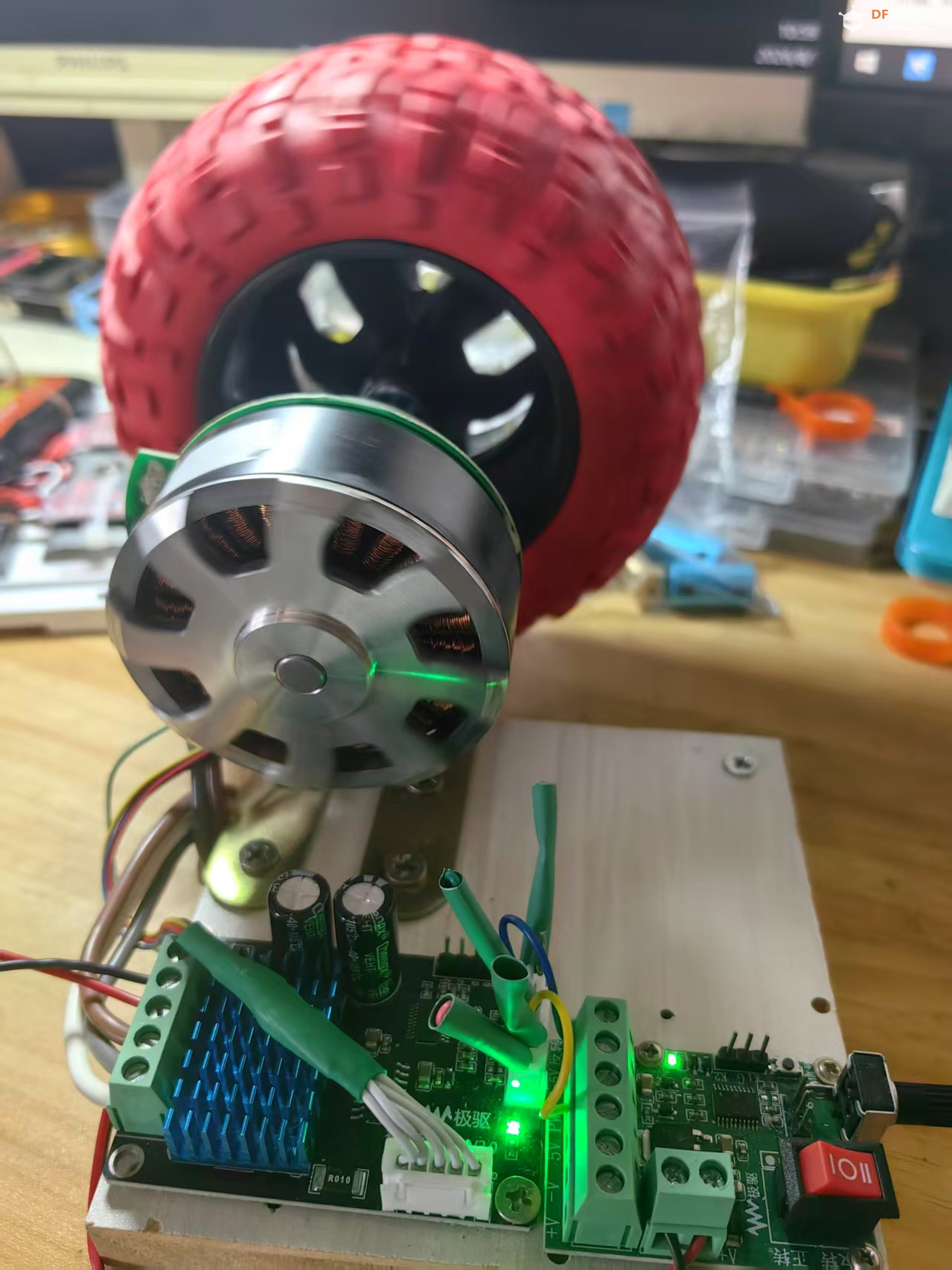

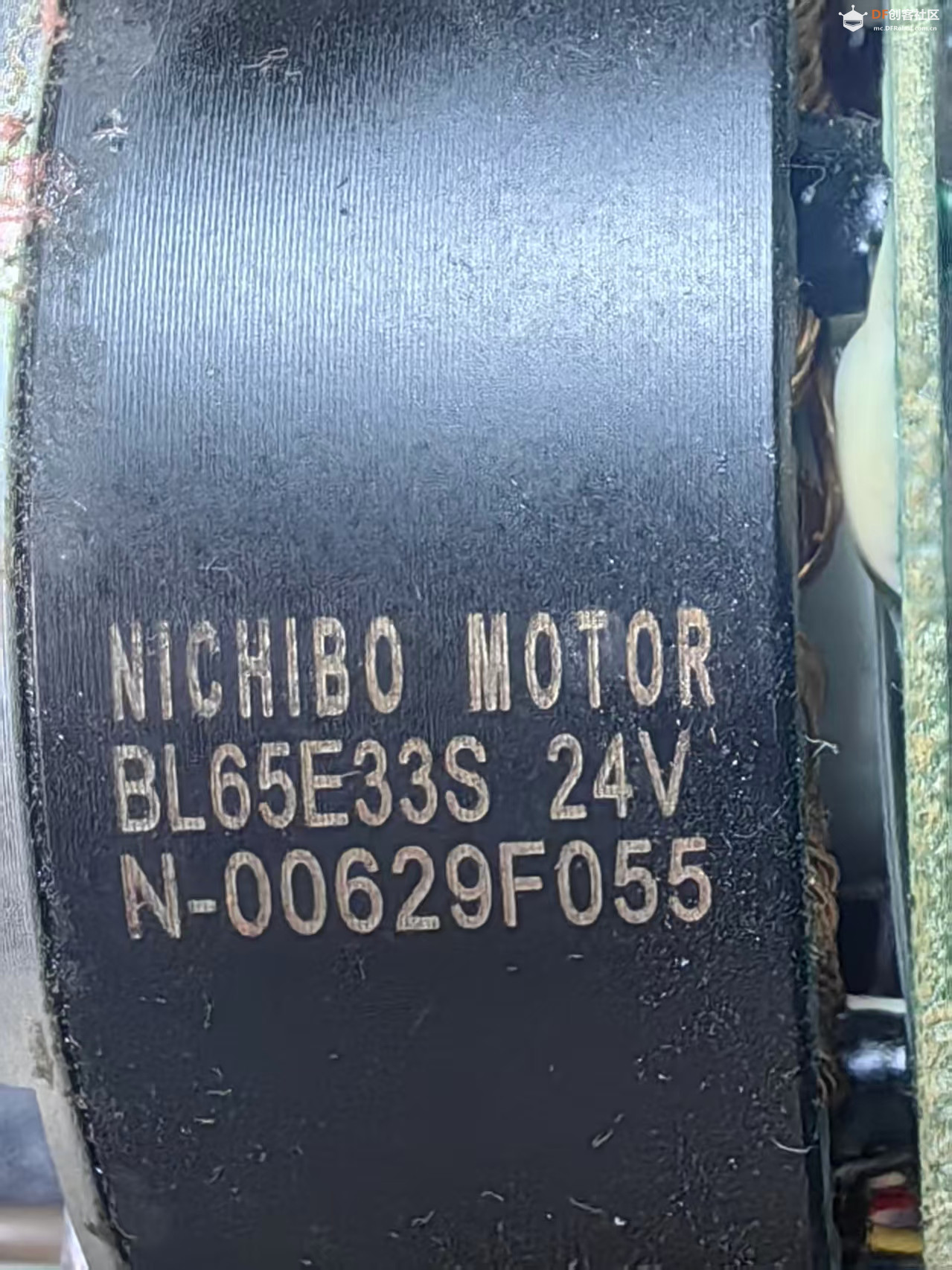

型号：BL65E33S（NICHIBO 日邦 / 友贸电机）
类型：外转子三相直流有感无刷电机（BLDC）
额定电压：DC 24V
结构尺寸：外径 Φ65mm，定子厚度 33mm；输出轴直径 8mm
配套硬件：尾部集成霍尔传感器电路板（5 线霍尔接口），完美适配 SNR8503M 有感 FOC 驱动板

二、核心结构与原理

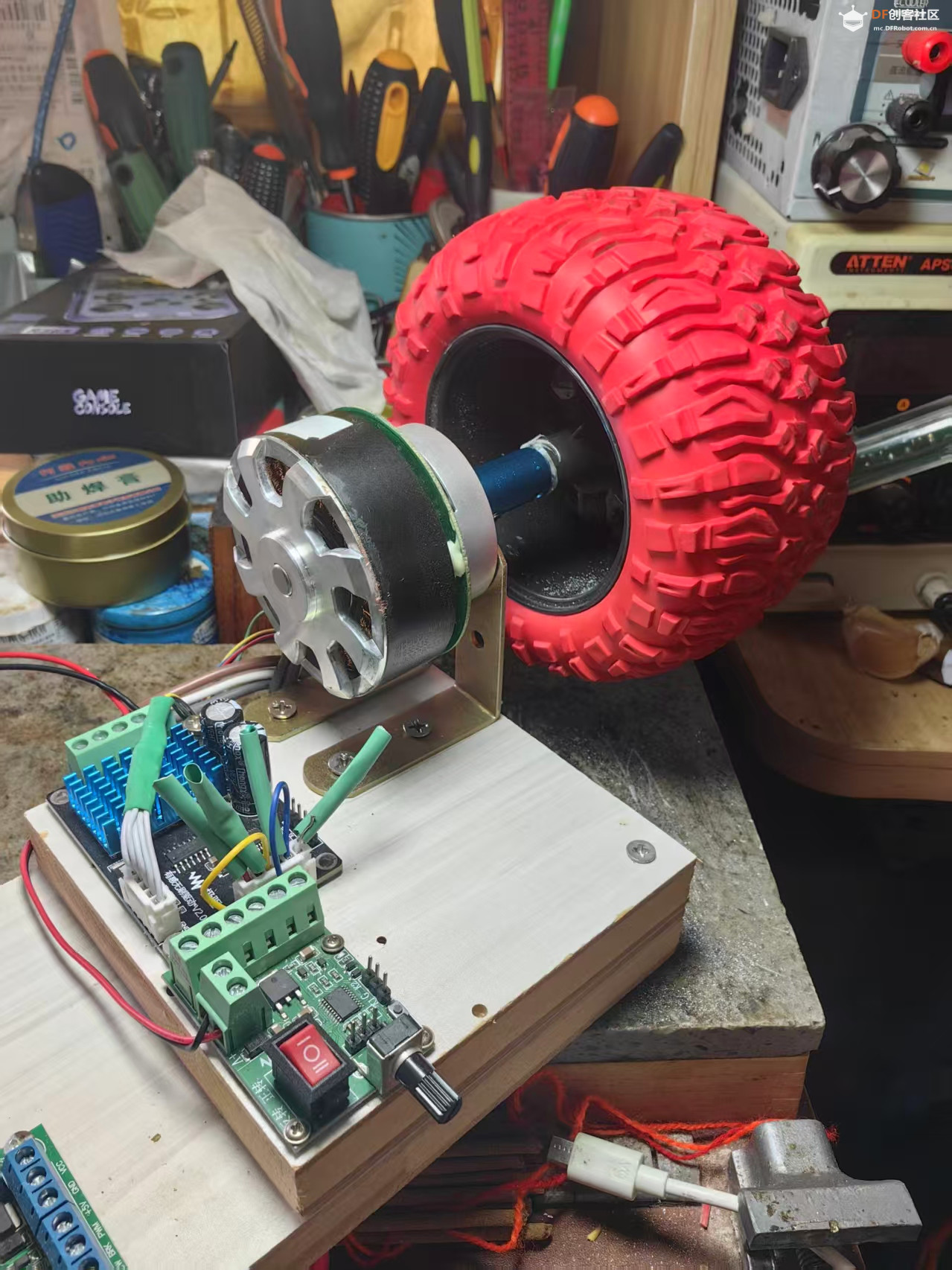

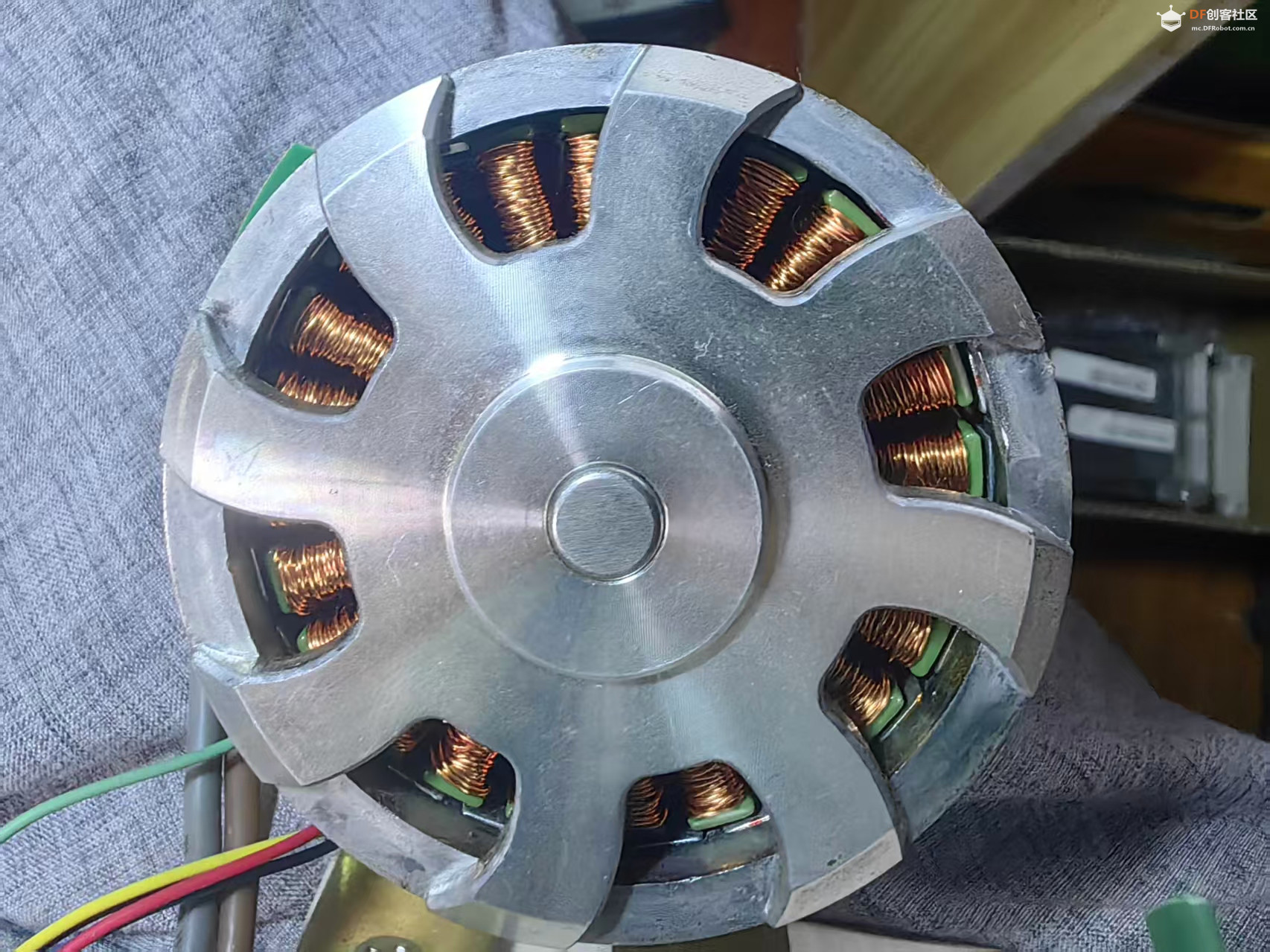

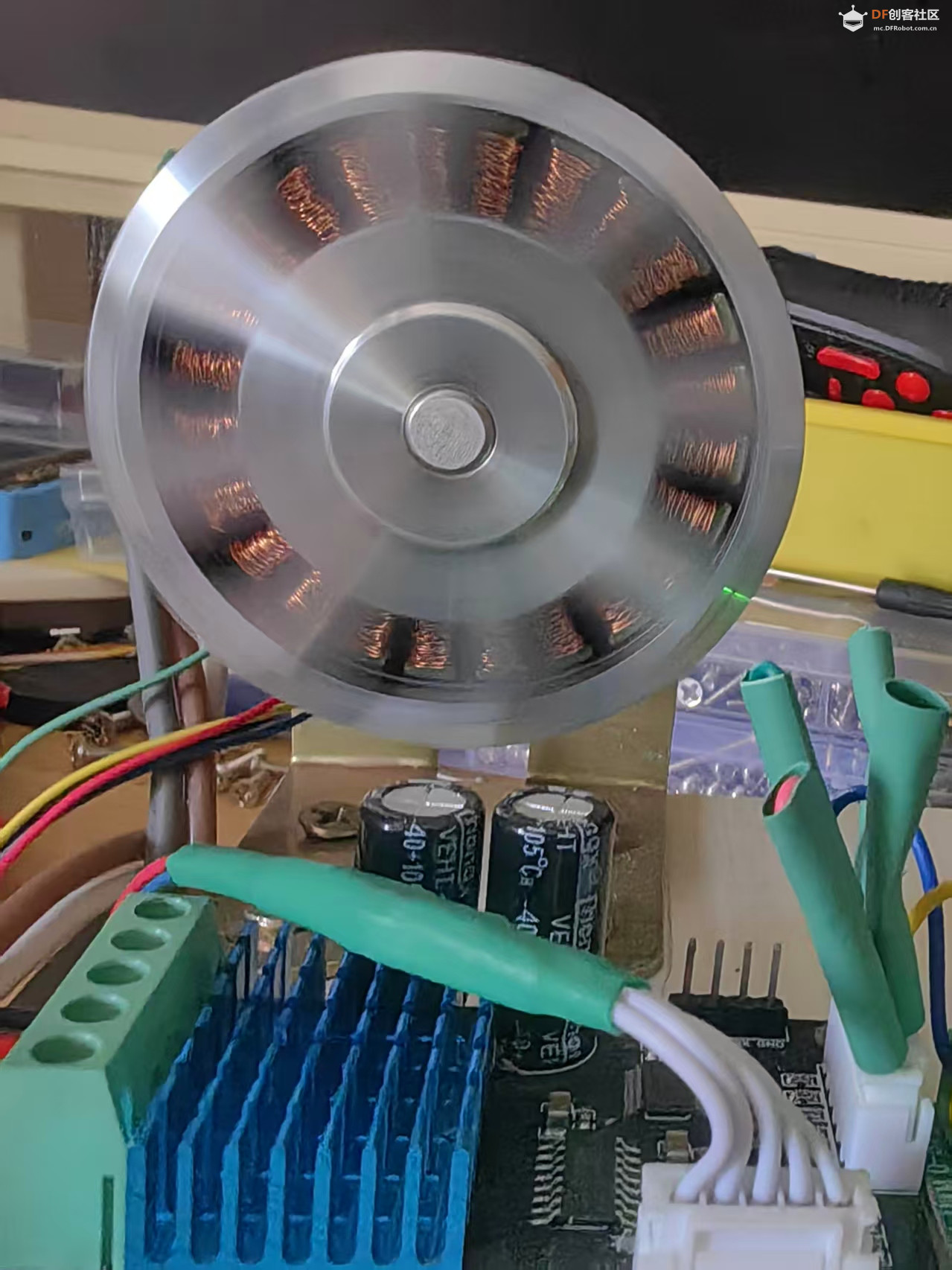

外转子结构
外壳（外圈磁钢）旋转，内部定子线圈固定；低速扭矩远优于同尺寸内转子电机，负载启动能力强。
内置霍尔传感器（有感）

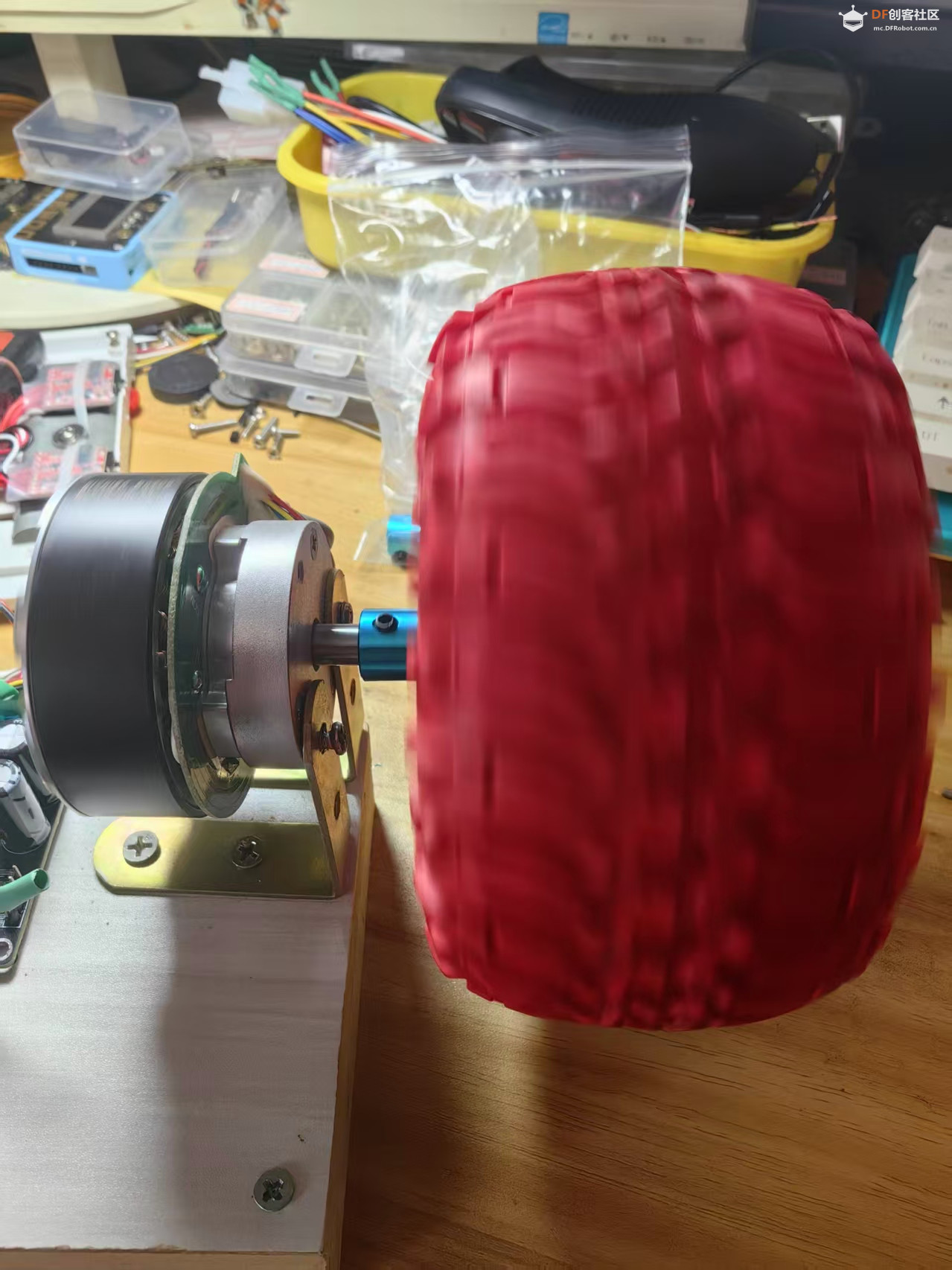

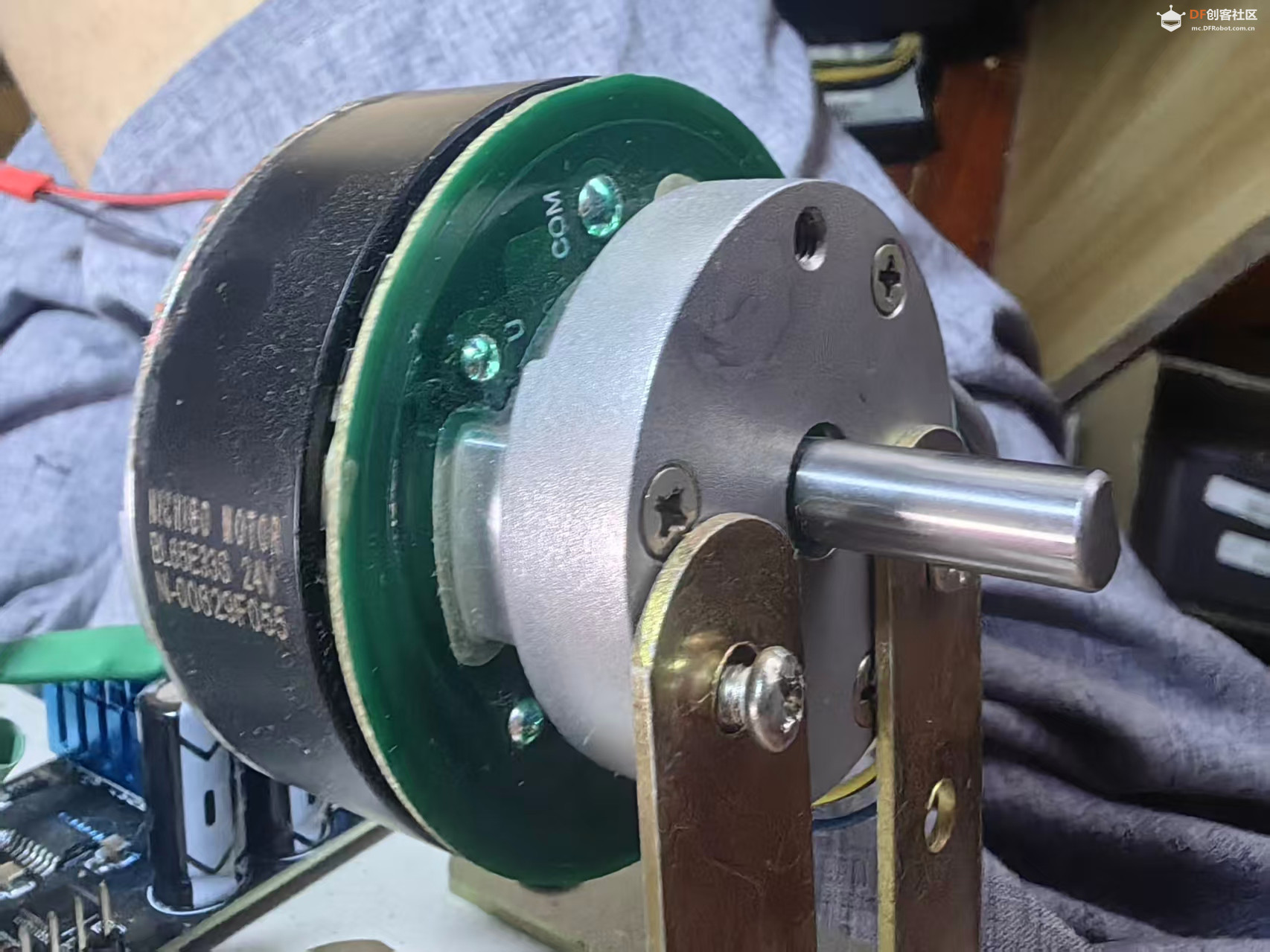

尾部绿色 PCB 集成 3 路霍尔元件，实时检测永磁转子位置，给驱动器提供换相信号。
优势：低速启动平顺、不会抖动、支持零扭矩启动，支持 FOC 正弦波驱动；
不足：无感电调无法驱动这款电机。

出线组成

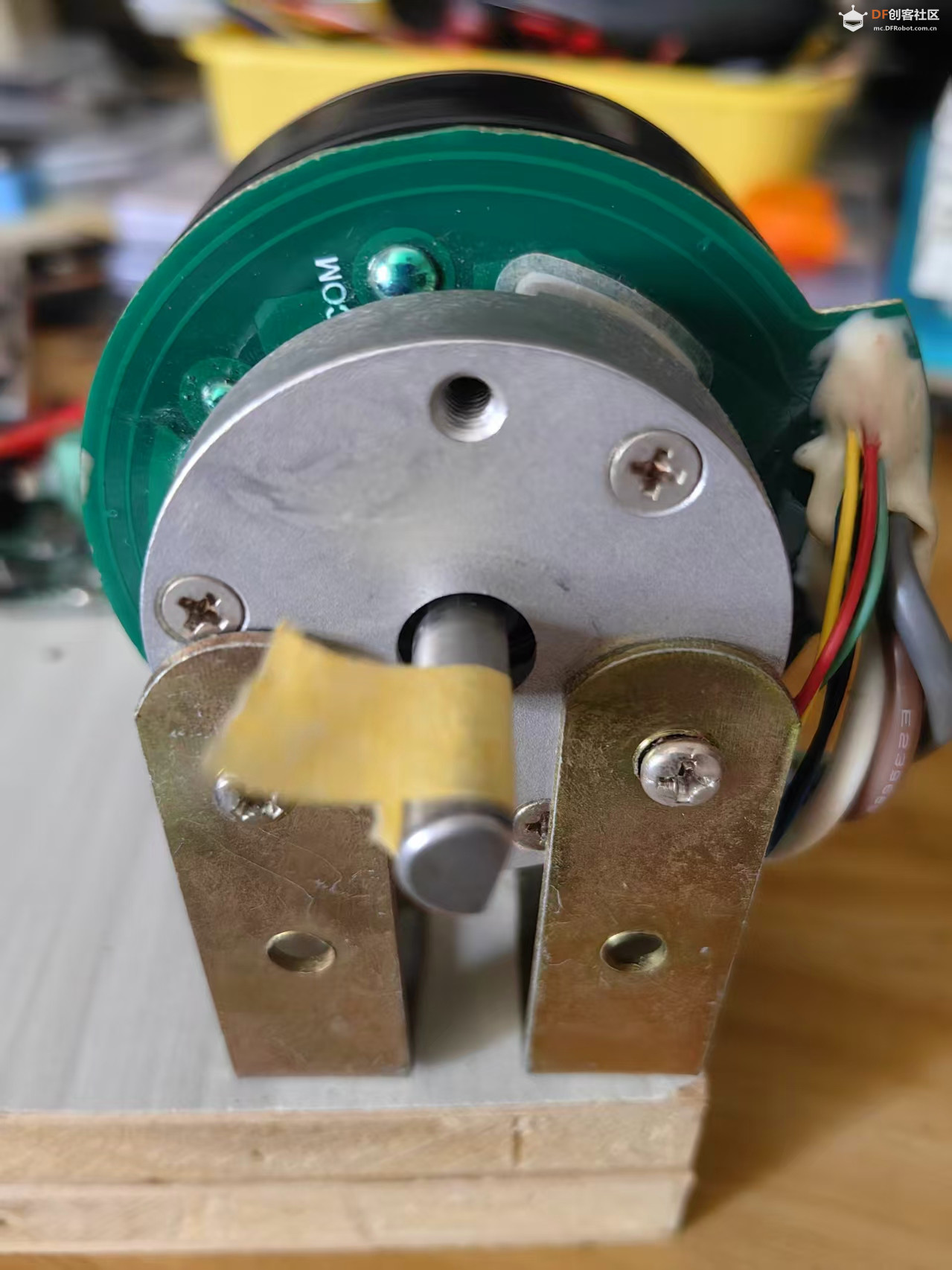

3 根粗动力线：三相绕组 U/V/W
5 根细霍尔信号线：霍尔 5V、GND、H1/H2/H3（HA/HB/HC）

三、电气性能参数（BL65E33S-24V 版本）
工作电压范围：12V～24V 锂电
典型空载转速：约 2400rpm（24V 供电）
高效工作点：输出功率≈98W，持续扭矩≈0.42 N・m
堵转扭矩：最大可达 5.2 N・m（短时）
特点：钕铁硼强磁，扭矩密度高，运转震动小；原生多用于筋膜枪、小型机器人云台、工业风机、小型 AGV 动力单元。
注意：该电机额定功率不到 150W，手头驱动板最大支持 1600W，驱动板功率余量极大，调试不要满占空比长时间堵转，防止电机过热烧毁。

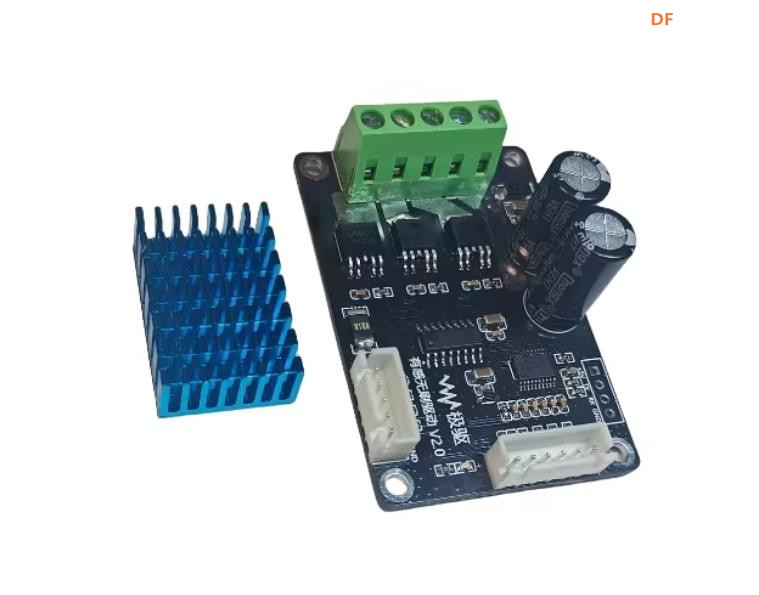

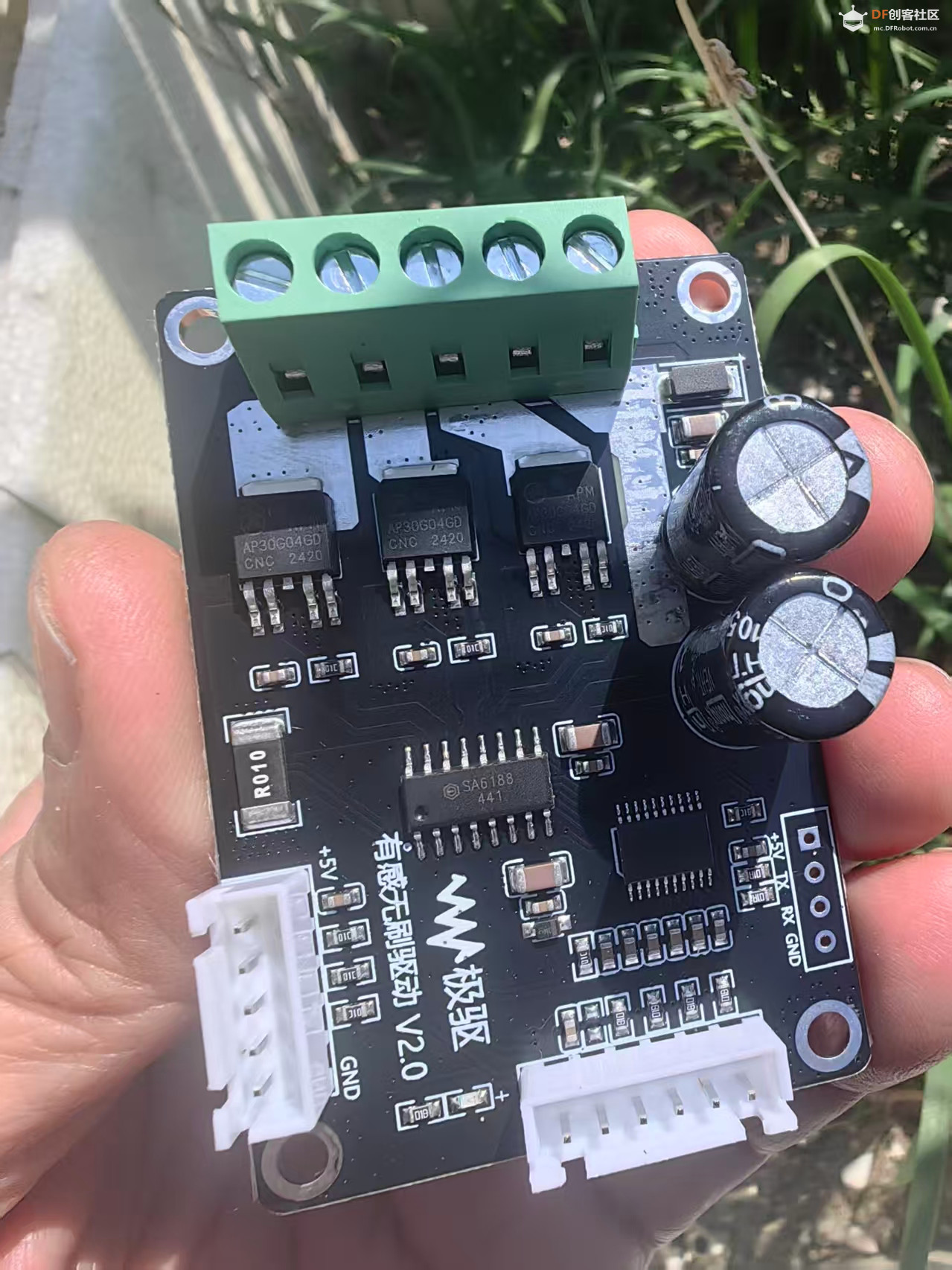

四、和 SNR8503M 驱动板匹配说明
兼容性完美
驱动板明确标注支持 BLDC_HALL 有感电机 + FOC 算法，正好匹配这款带霍尔电机。

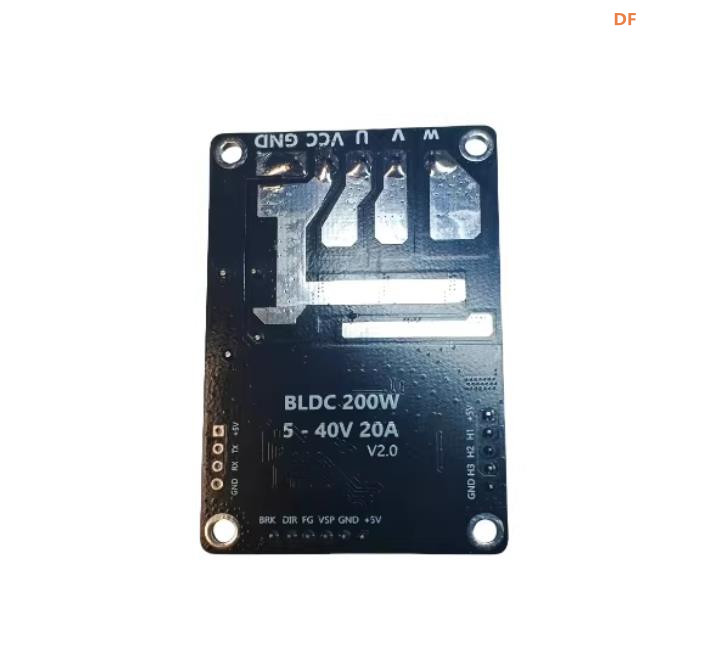

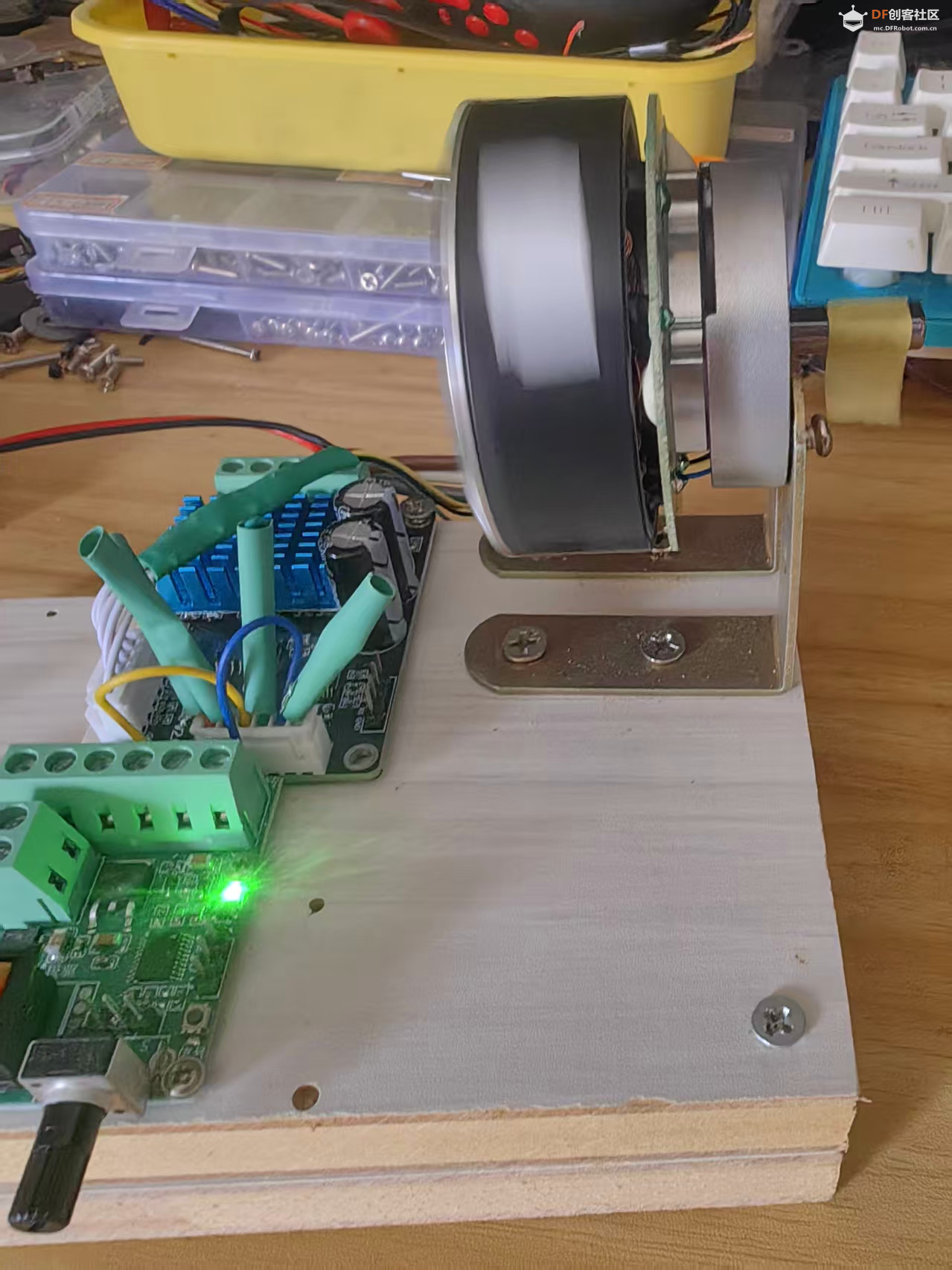

接线清单
驱动板 U/V/W ↔ 电机三相粗线（顺序不对只会反转，可互换调试）
驱动板 H1 H2 H3 5V GND ↔ 电机霍尔 5 根线；霍尔线序错误会抖动、无法启动。

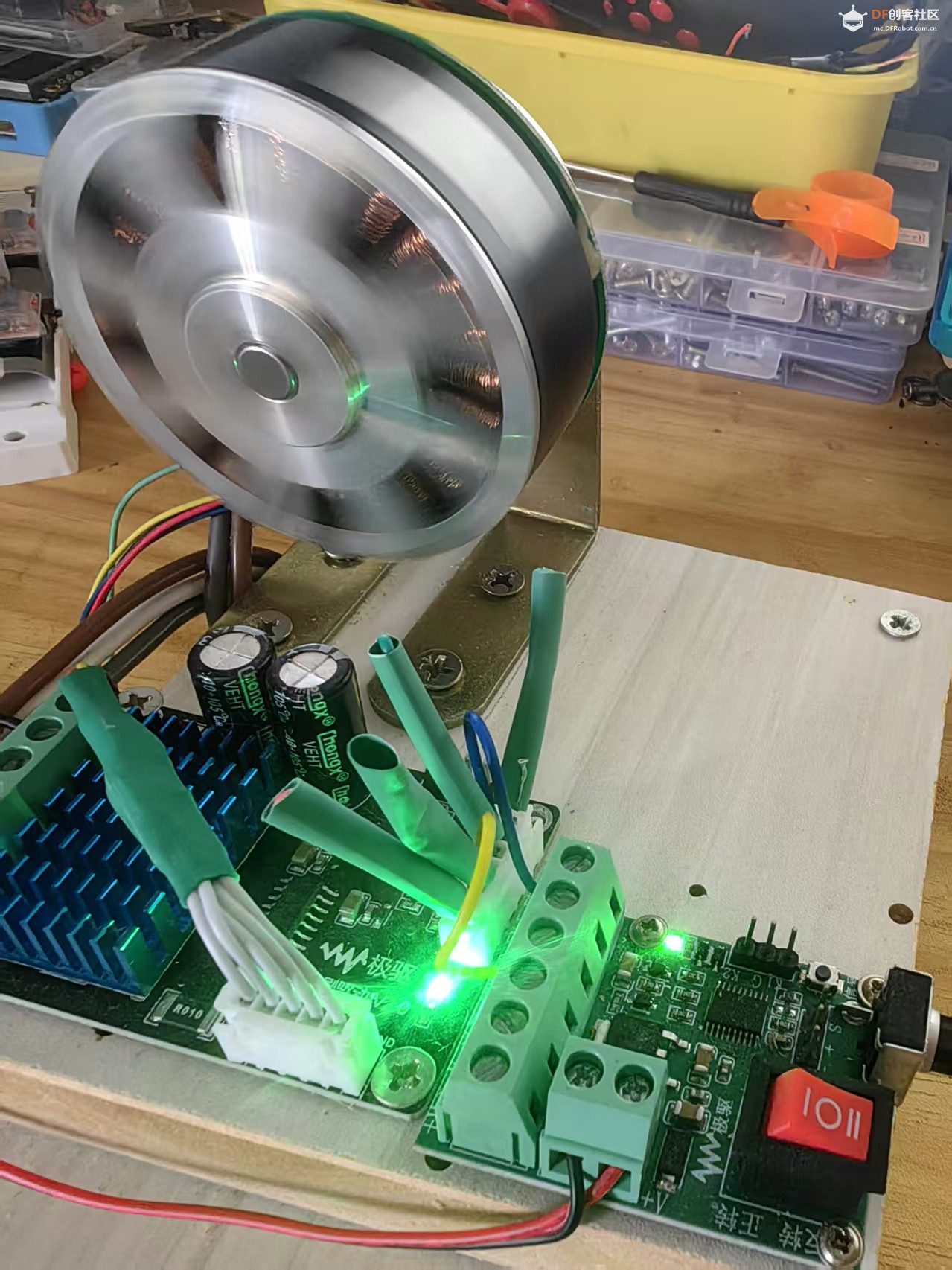

调速方式
可以直接使用图上的电位器模块模拟调速，也可以 PWM / 串口指令控制转速；支持 CW/CCW 引脚控制正反转。

五、优缺点总结
优点
有感方案，低速性能优秀，启动不抖；
外转子大扭力，适合需要持续负载的场景；
自带霍尔板，接线标准化，调试门槛低；
24V 电压，适配常规锂电池供电。
局限
极限功率不大，不适合大功率推进；
霍尔线比较脆弱，安装时避免拉扯折断；
必须使用有感电调 / 驱动板，普通无感无刷驱动器无法驱动。

六、常见应用场景
筋膜枪动力源、小型机器人关节、冷却风机、云台驱动、小型输送滚轮、创客 BLDC 开发实验平台。
