【花雕动手做】PWM 直流电机 90W 调速器 5-35V 开关功能板

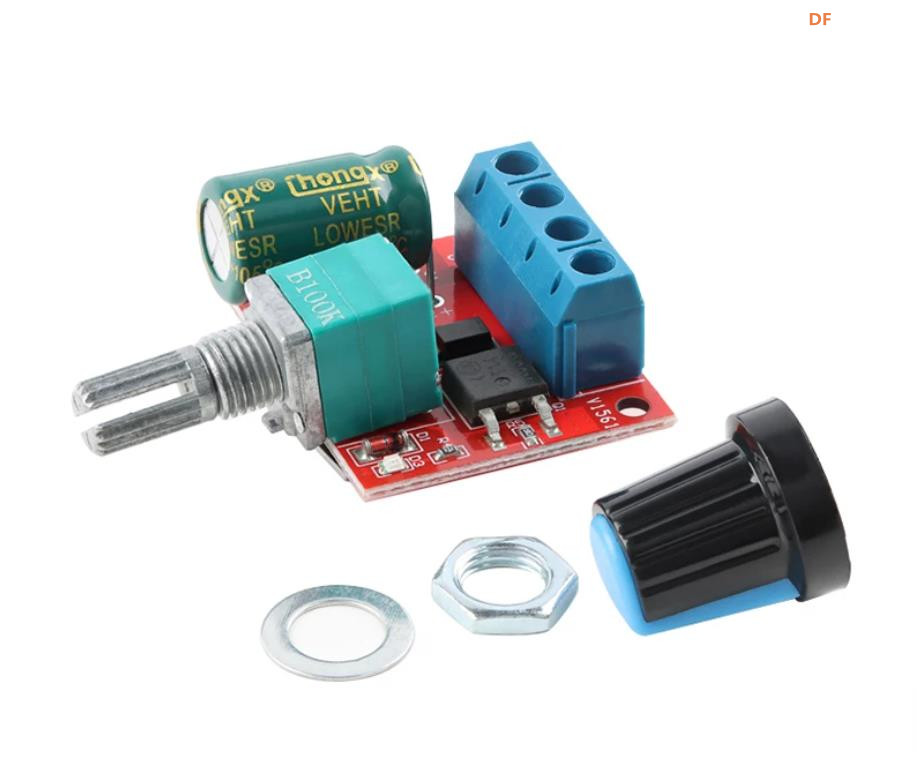

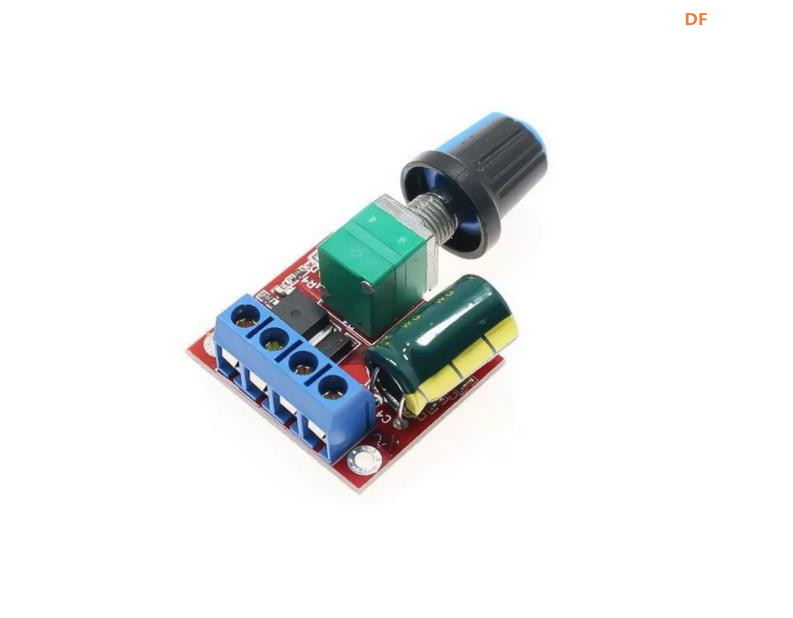

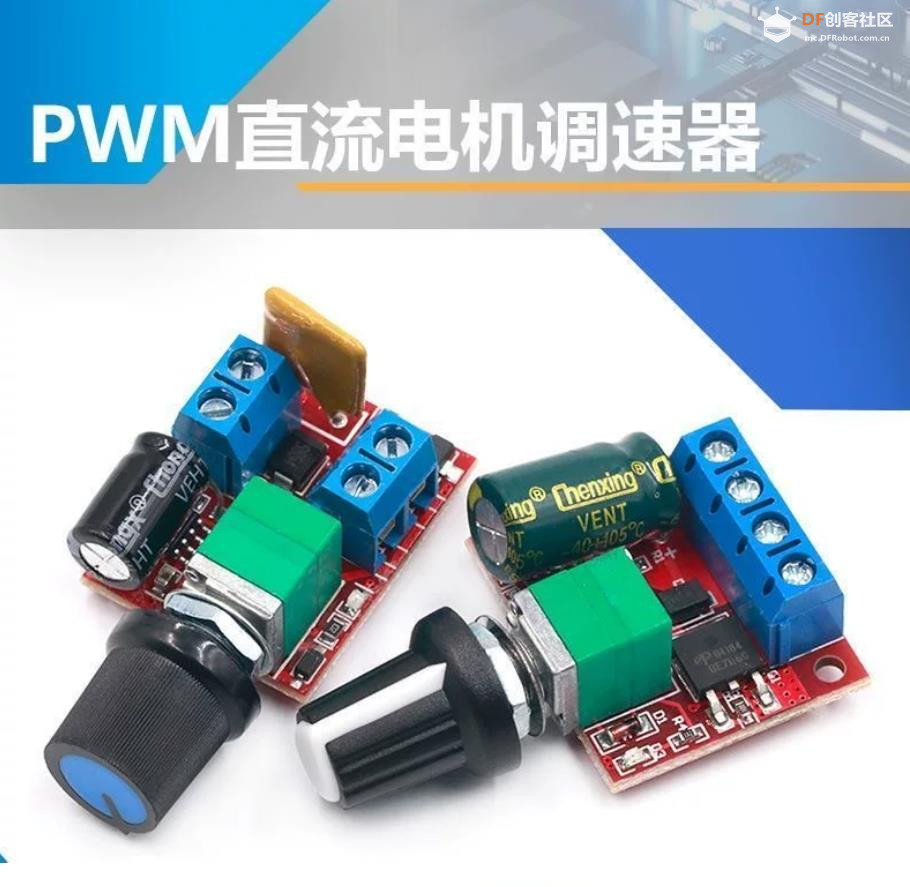

# 迷你 DC 直流 PWM 电机调速器

这是一款小型 PWM 直流有刷电机调速模块，依靠电位器旋钮手动调节占空比实现转速控制，集成电源开关功能，体积小巧，除驱动直流电机外，也可用于 LED 灯光调光，广泛用于 DIY 小车、模型动力、风扇调速、小型设备转速调节等创客项目。

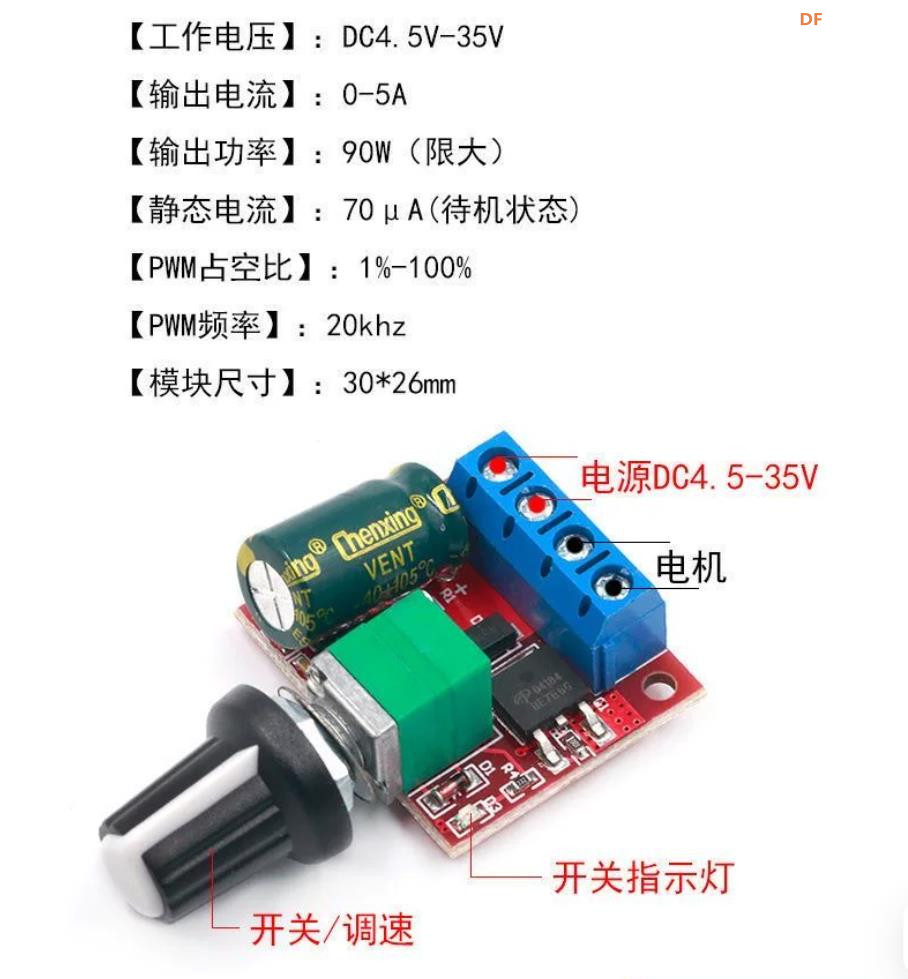

## 1、核心电气参数



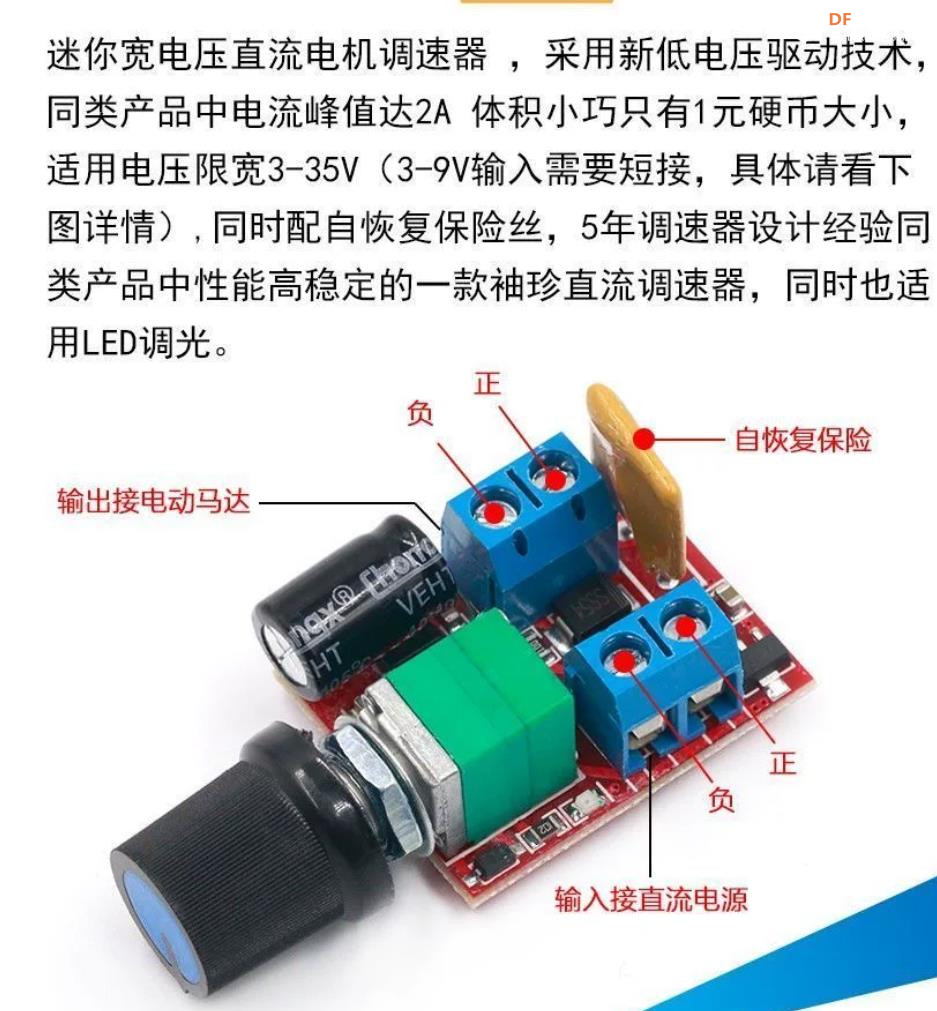

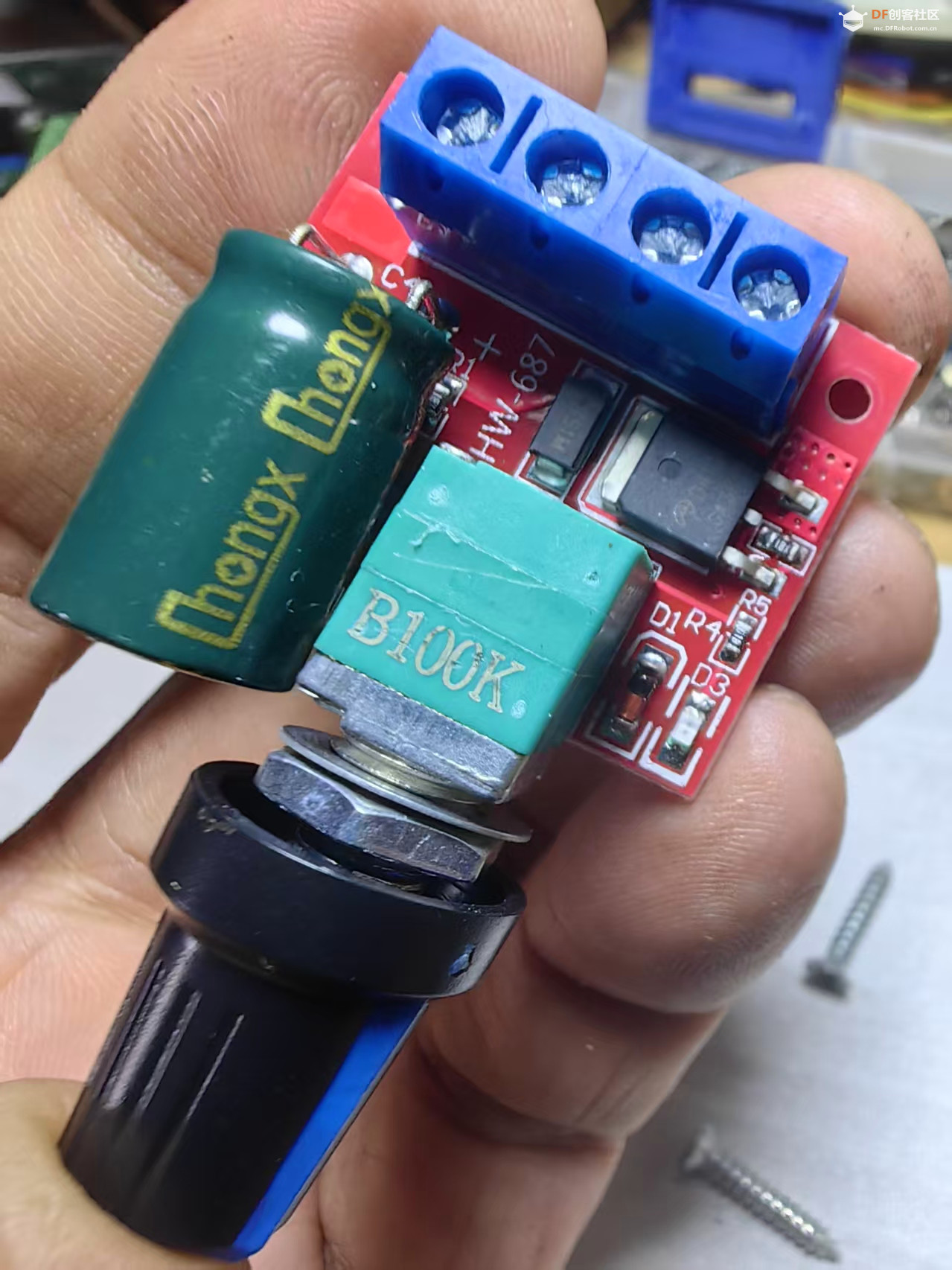

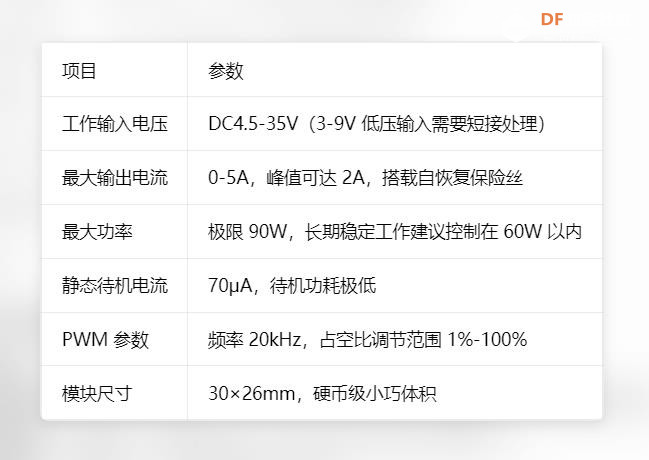

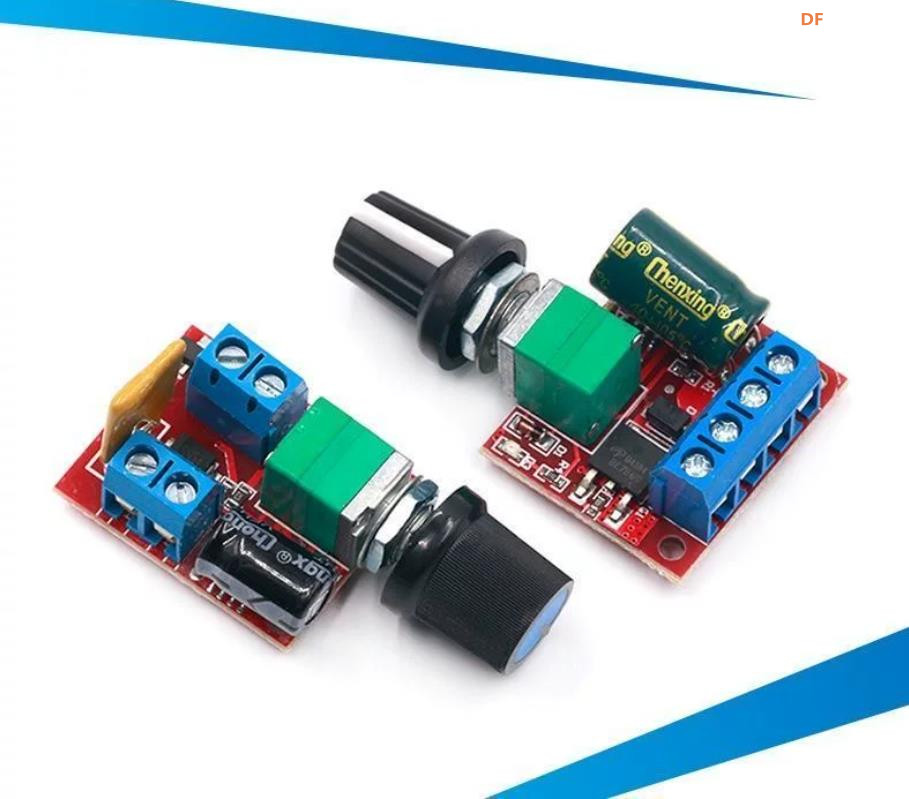

## 2、硬件结构与接线

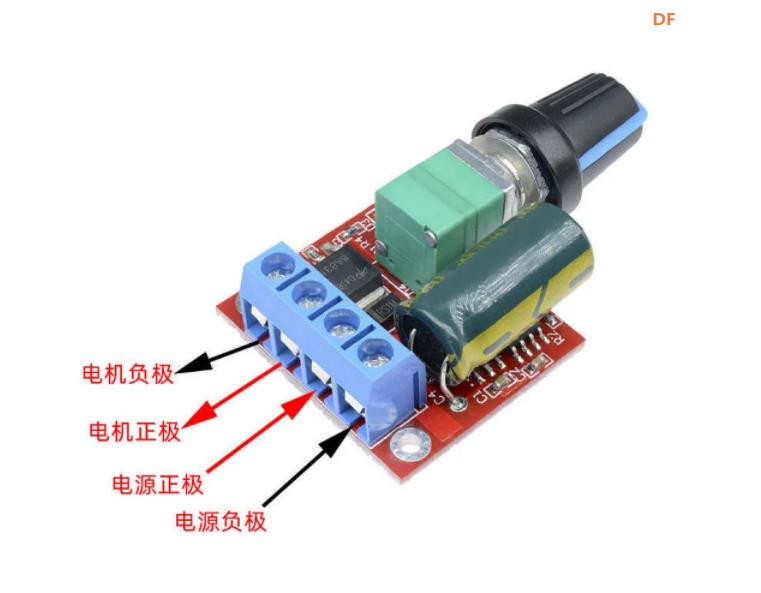

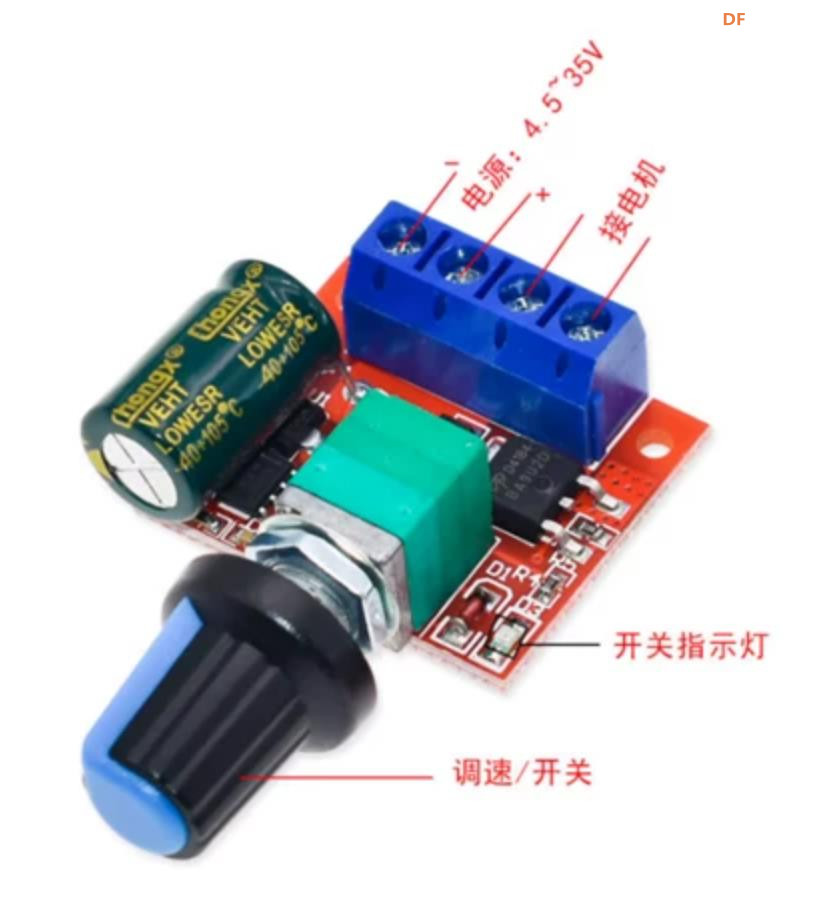

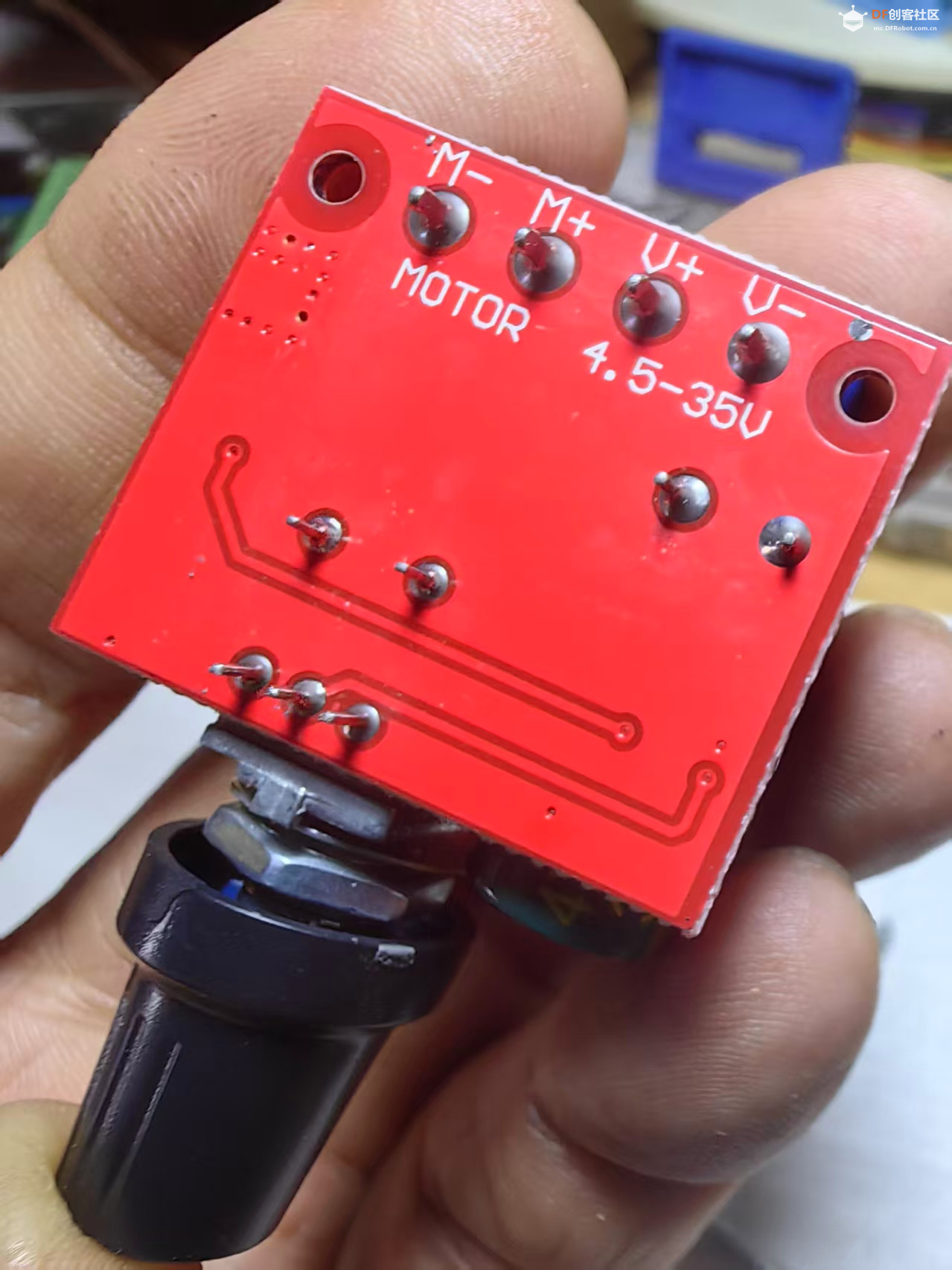

1. **电源端子**：接入直流电源，严格区分正负极，严禁反接、接入交流电。
2. **电机输出端子**：接直流有刷电机；电机两根线不分极性，调换两根线即可改变电机旋转方向。
3. **电位器旋钮**：双重功能，旋转调节转速；旋钮拧到底可实现电源通断开关。
4. **状态指示灯**：开关指示灯，直观显示模块工作状态。
5. **自恢复保险丝**：过载自动保护，排除故障后自动恢复，提升模块抗烧毁能力。
6. **输入滤波电容**：抑制电机反电动势干扰，降低运转噪声。

## 3、主要特点

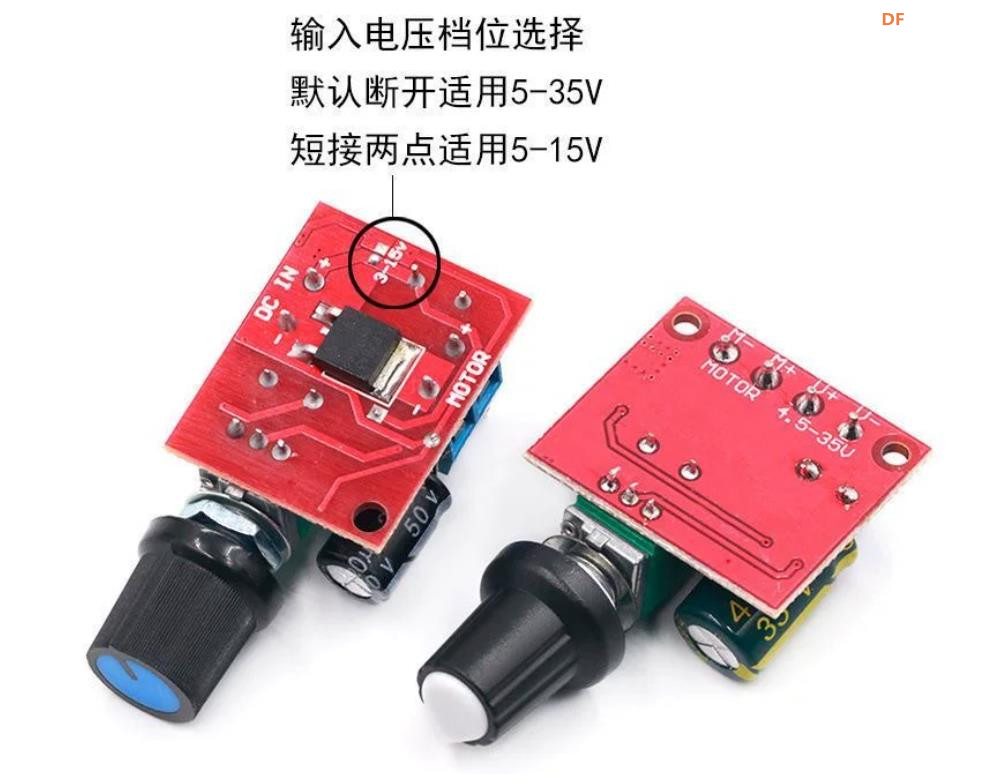

1. **宽电压适配**，覆盖 4.5‑35V 主流直流供电，12V、24V 电机都可以使用。
2. **20kHz 高频 PWM**，电机运转噪音小，不会产生低频啸叫。
3. **超低待机电流**，断电待机几乎不耗电，自带开关，不用额外加装电源开关。
4. **自带自恢复保险**，短路、过载保护，提升 DIY 项目安全性。
5. **一机多用**：支持有刷直流电机调速，也支持 LED 灯珠调光。

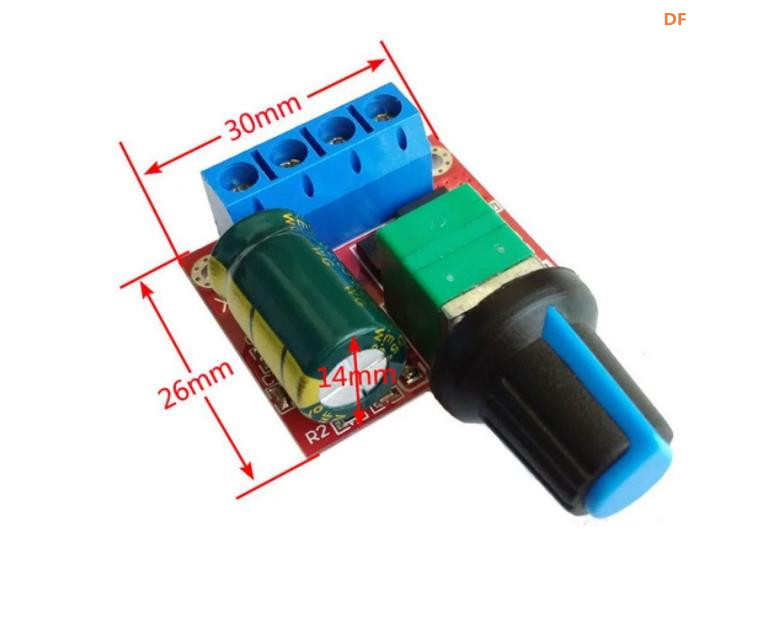

6. **体积紧凑**，便于嵌入小车、模型、设备狭小空间内部。

## 4、典型应用场景

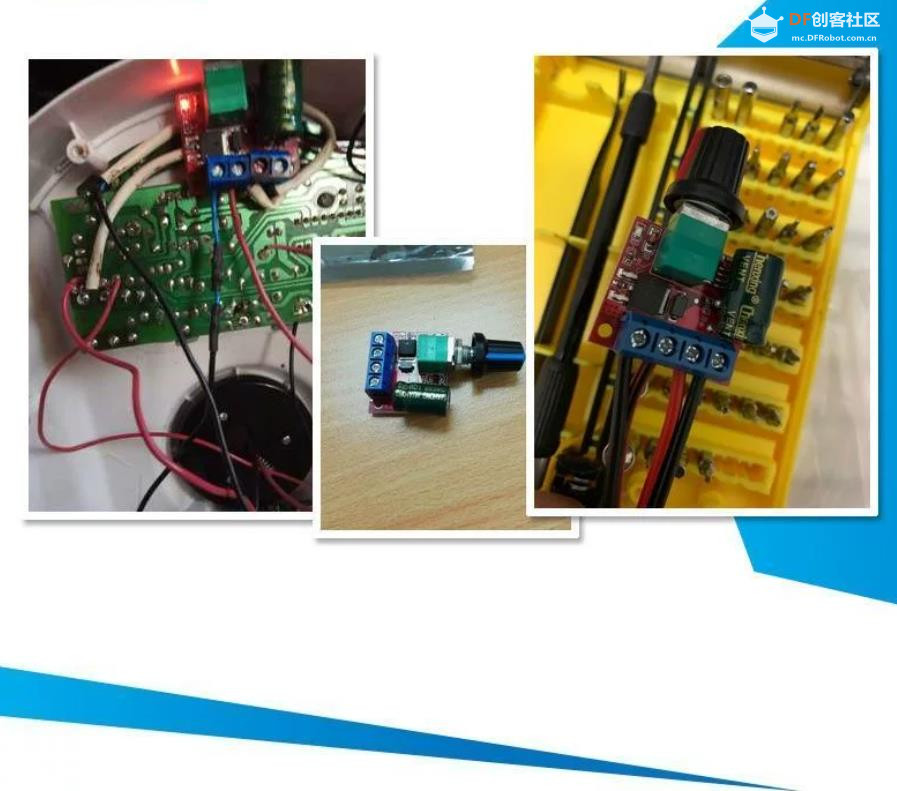

- DIY 机器人、履带小车、坦克模型，有刷减速电机转速手动调节
- 直流风扇、散热器调速
- 小型工业设备、仪器设备转速手动控制
- LED 灯光亮度调光项目

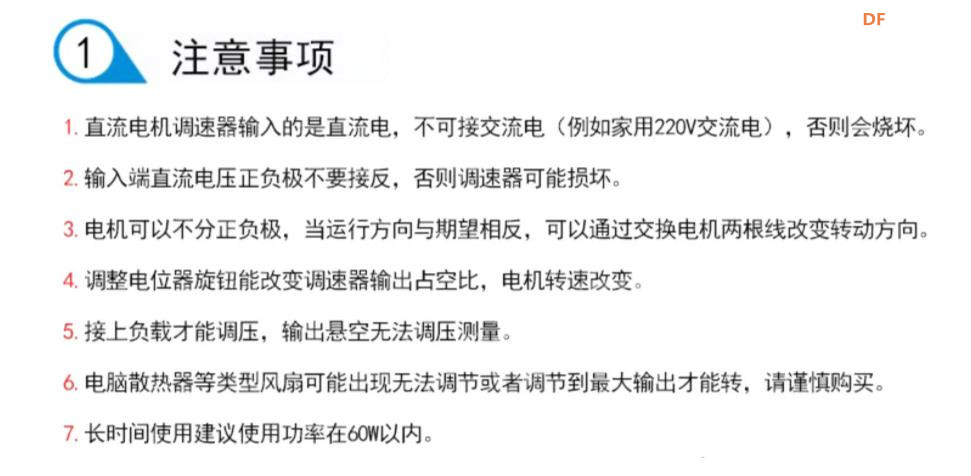

## 5、重要使用注意事项

1. **只支持直流电**，绝对不能接 220V 交流电，直接接入交流会瞬间烧毁模块。
2. 电源输入端**正负极严禁接反**，反接会直接损坏调速板。
3. 输出端必须接上电机 / LED 负载，悬空的时候不能测量调压，空载无法看到电压变化。
4. 部分电脑散热风扇，属于带驱动的风扇，会出现低速不启动，只有最大输出才转动，不适合本模块。
5. 功率限制：瞬时最大 90W，**长期工作建议 60W 以内**，大负载注意 MOS 管发热，大功率工况建议增加散热。
6. 仅适配**直流有刷电机**；无刷电机不能直接使用该调速器。
7. 电机属于感性负载，大扭矩启停建议尽量不要长时间满负载运行。

## 6、优缺点总结

优点：接线简单，无需单片机即可手动调速，自带开关与保护，体积小，高频 PWM 噪音低，性价比高。
局限：只有手动旋钮调速，**不支持 Arduino 等 MCU 的 PWM 信号控制**，不能做自动闭环调速；不兼容无刷电机；部分内置驱动风扇调速效果差。
