【花雕动手做】Nidec 24H704R120 DC24V 11W 内置驱动无刷电机

Nidec（尼得科）24H704R120 DC24V 内置驱动无刷电机
基础概况

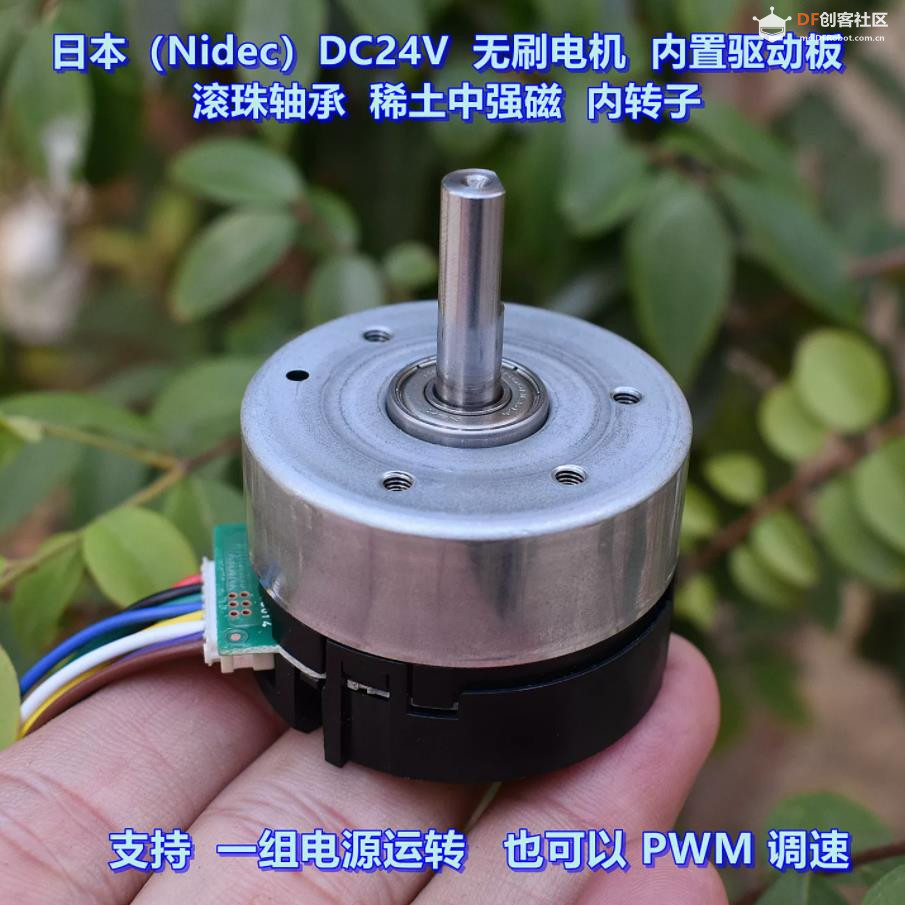

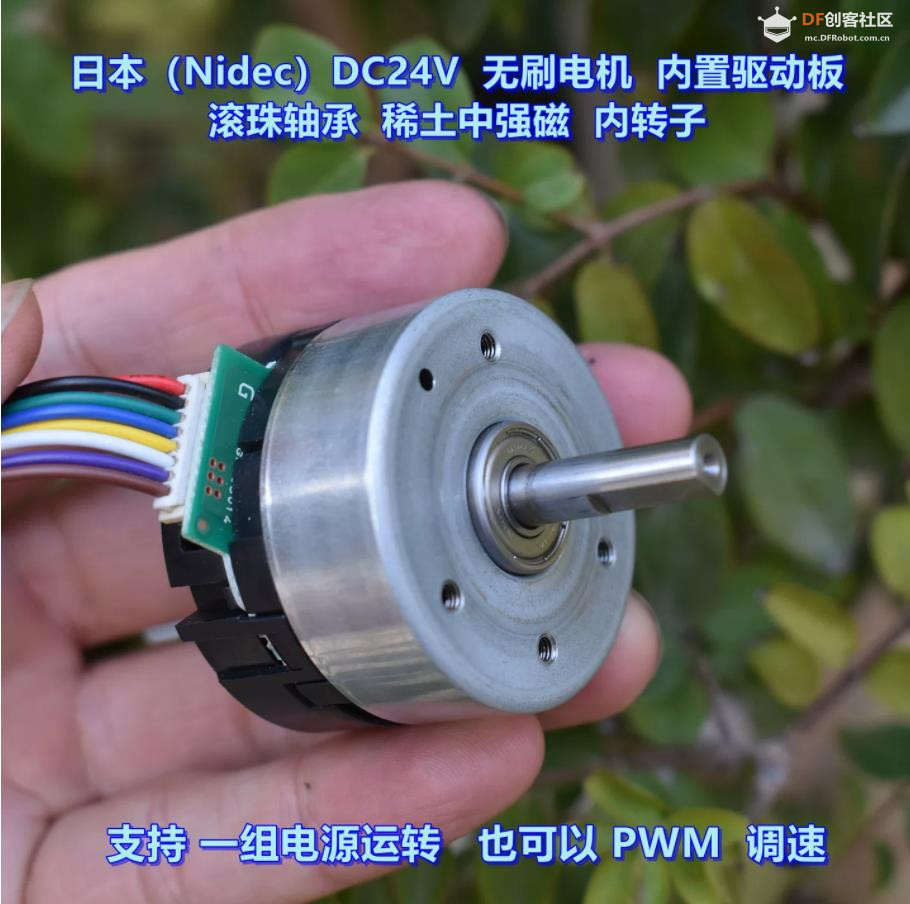

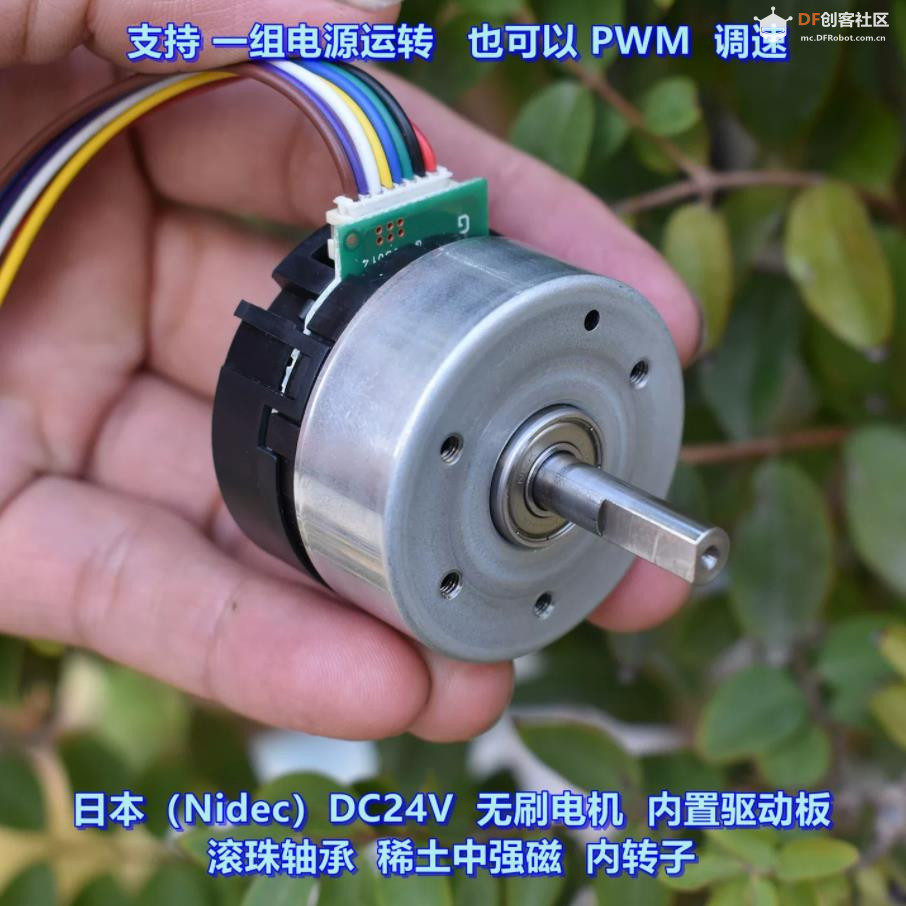

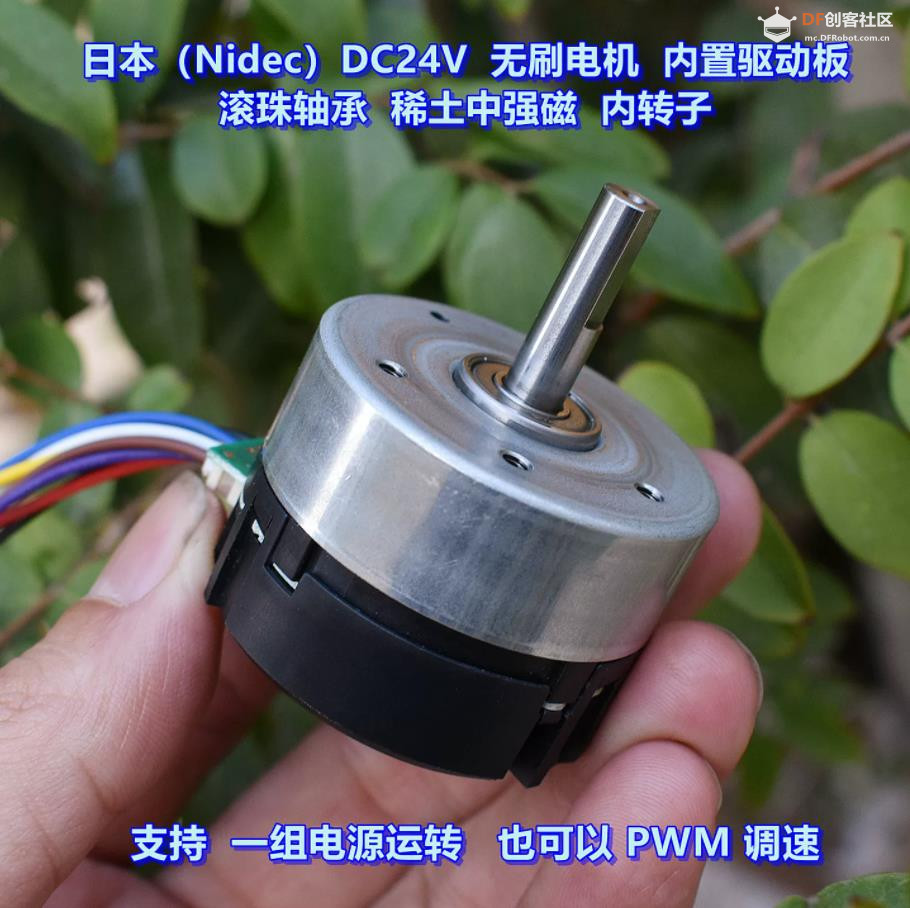

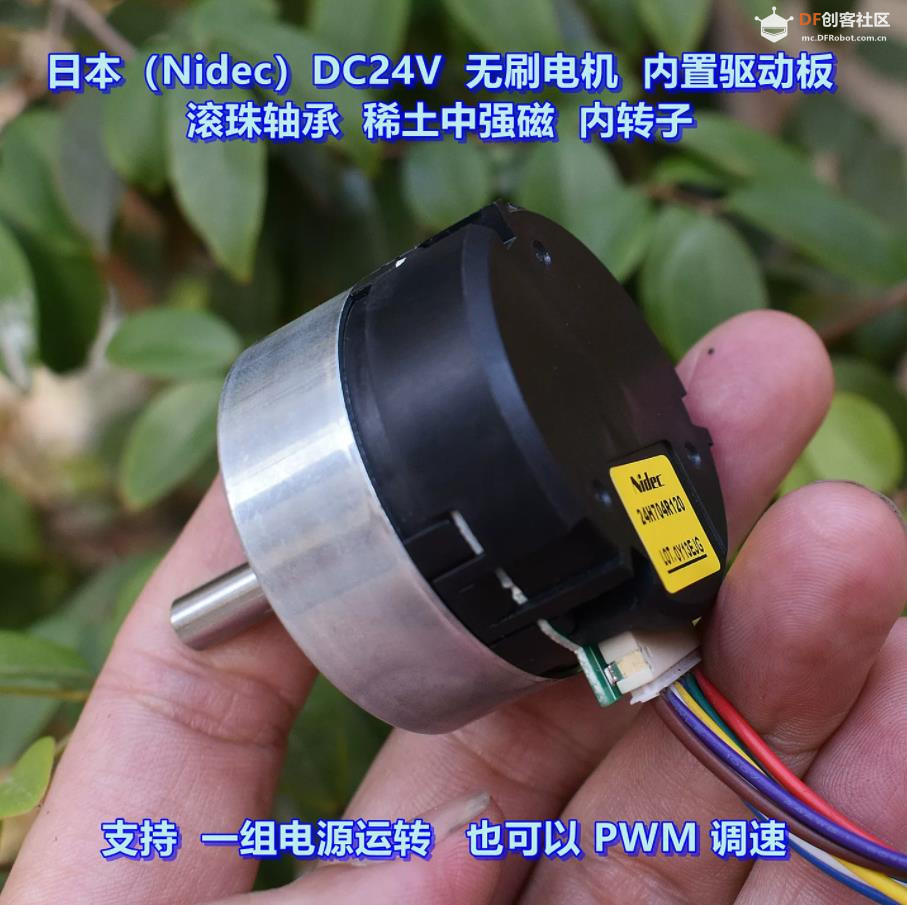

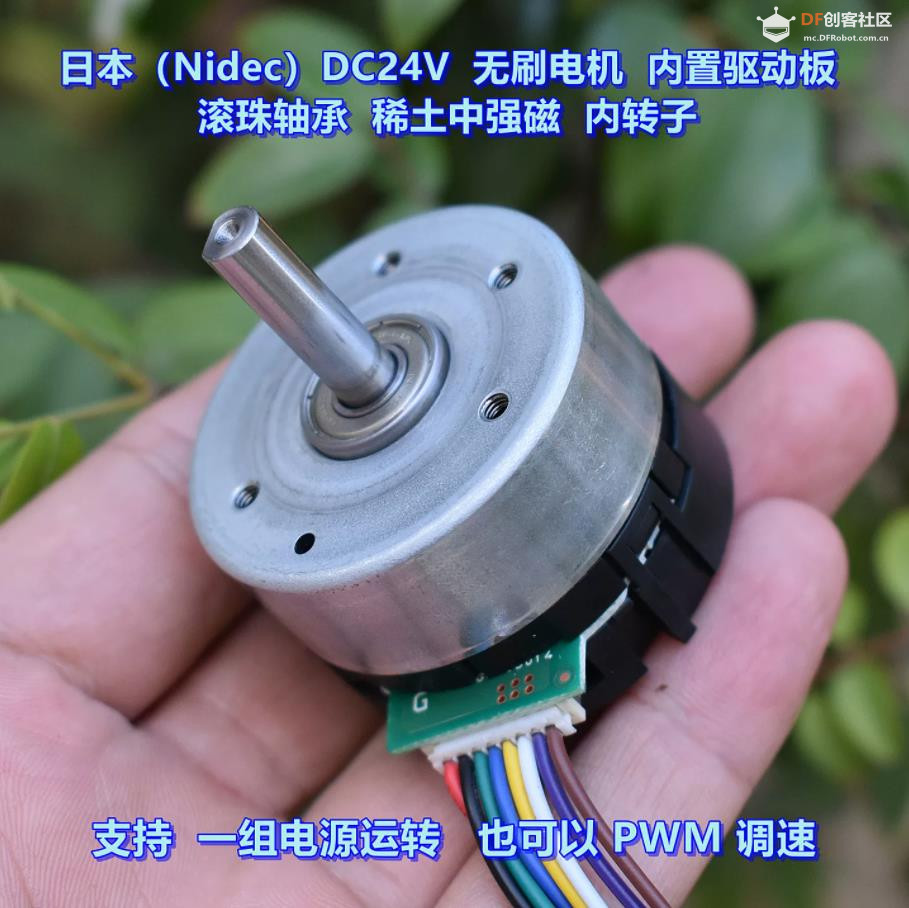

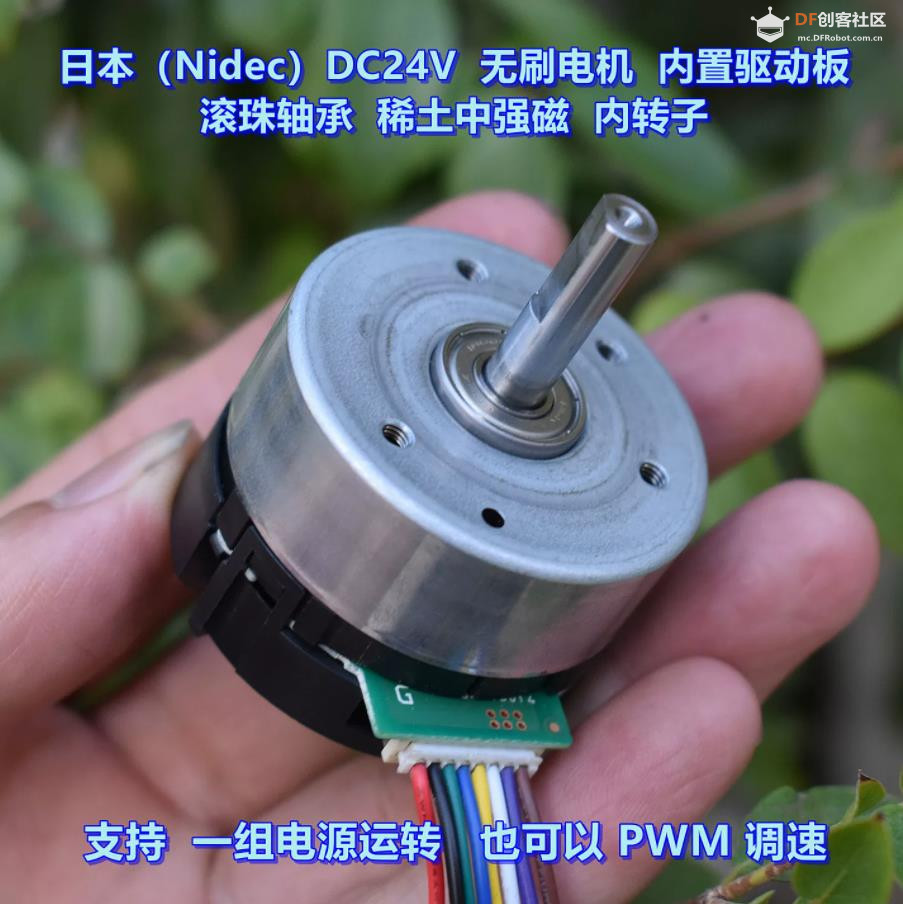

这款是日本电产 Nidec 24H 系列内转子直流无刷电机，型号 24H704R120，电机本体集成原装驱动控制板，无需额外搭配无刷驱动器，接线即可工作，是 DIY 机器人、云台、转盘、输送机构热门拆机精品电机。

核心硬件特点

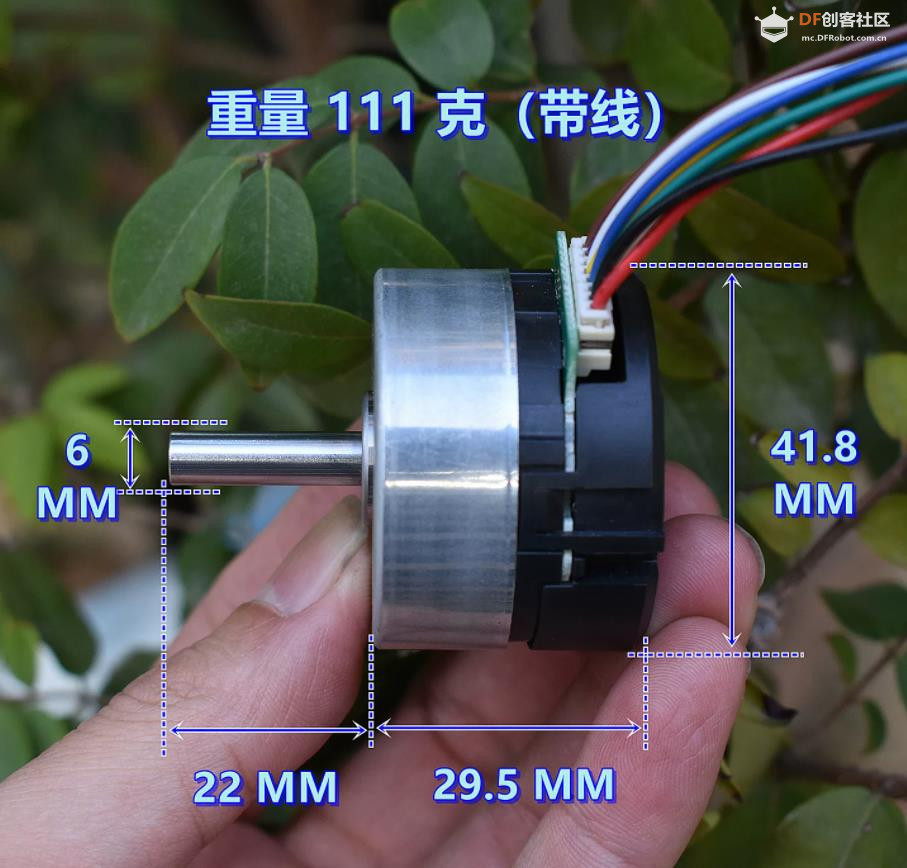

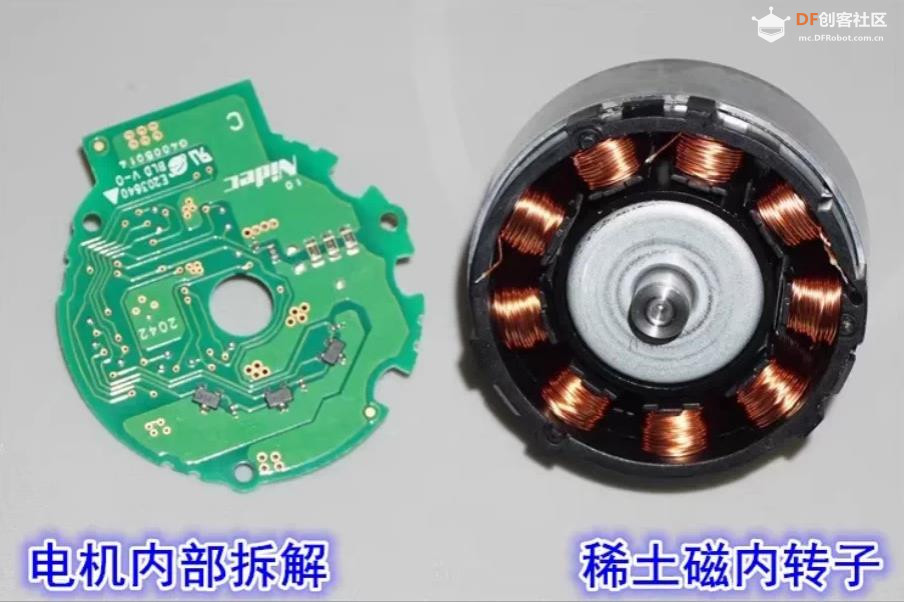

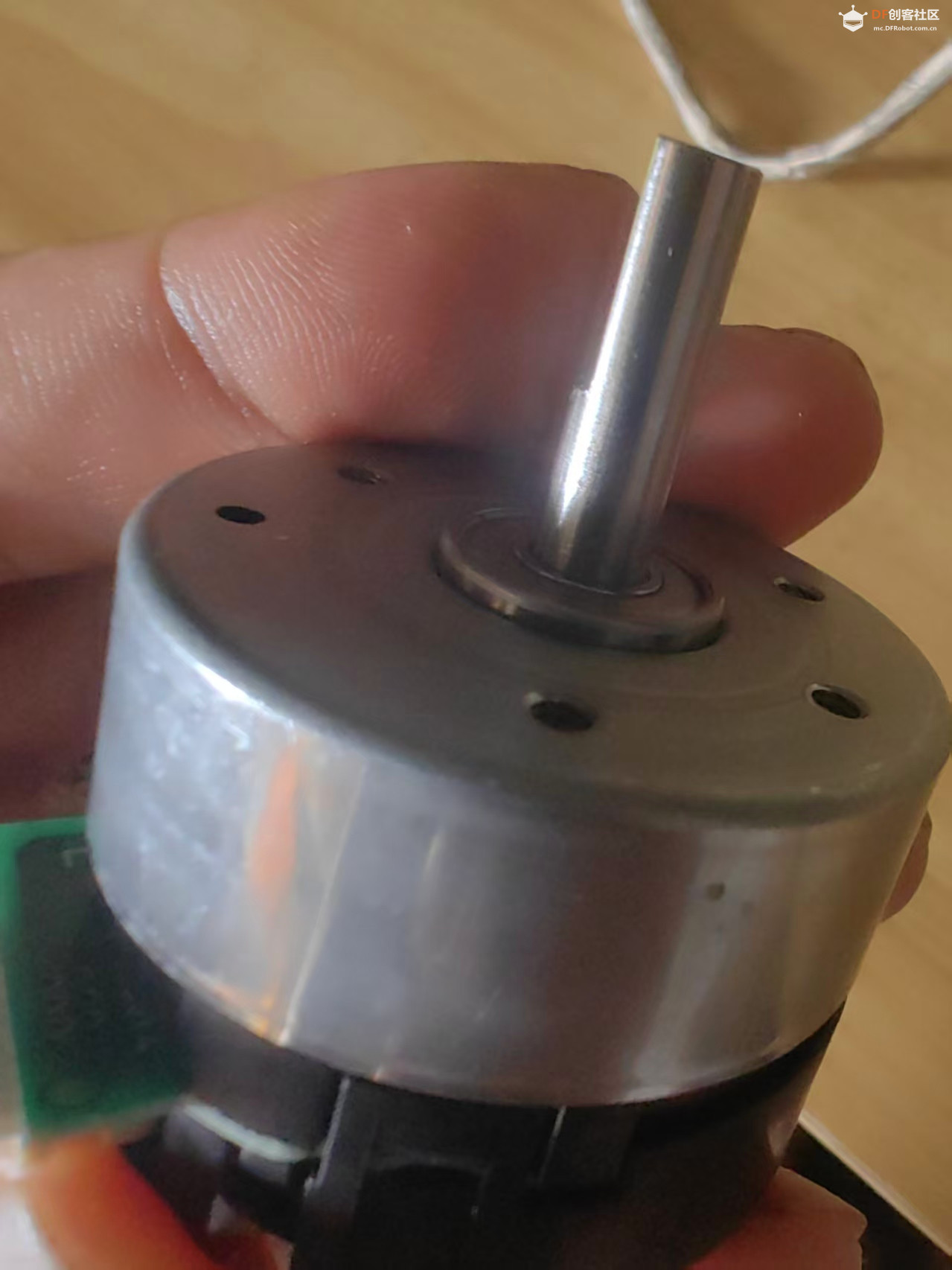

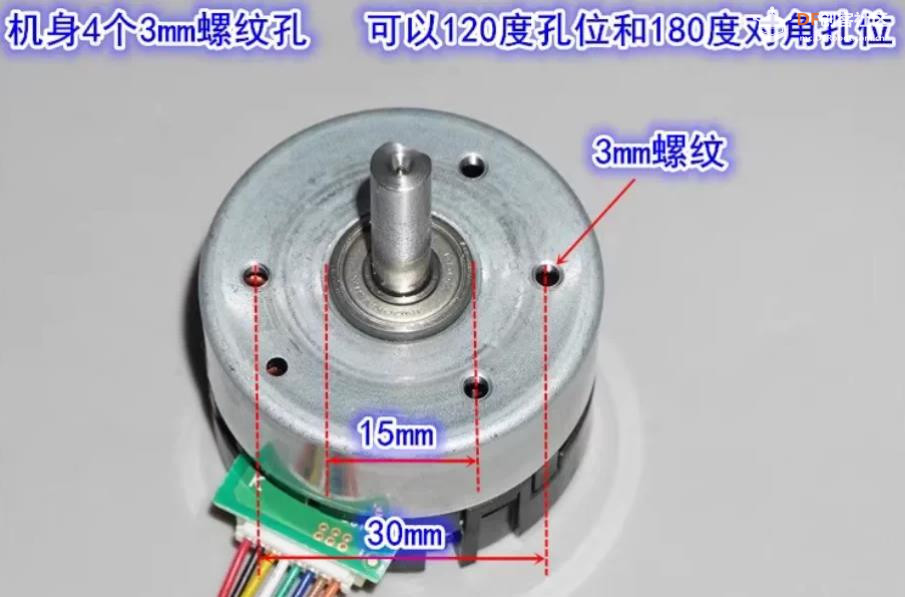

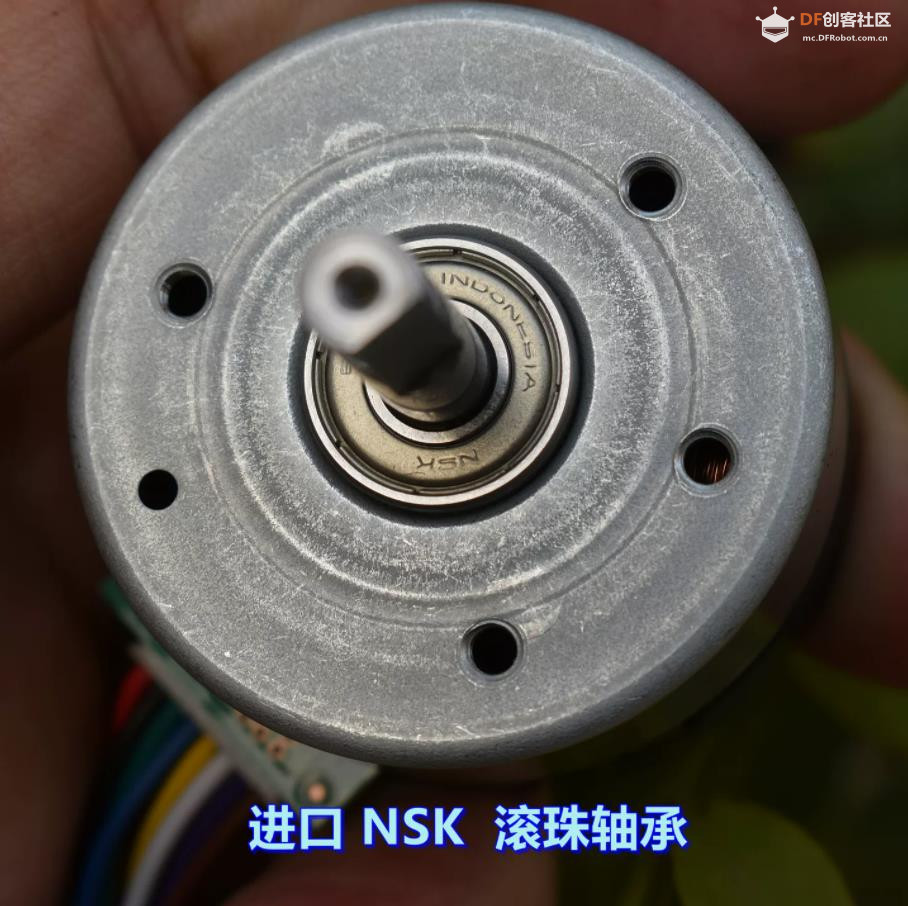

结构：Φ42mm 圆形机身，双滚珠轴承，运转顺滑、噪音低；稀土永磁内转子，扭矩密度高。

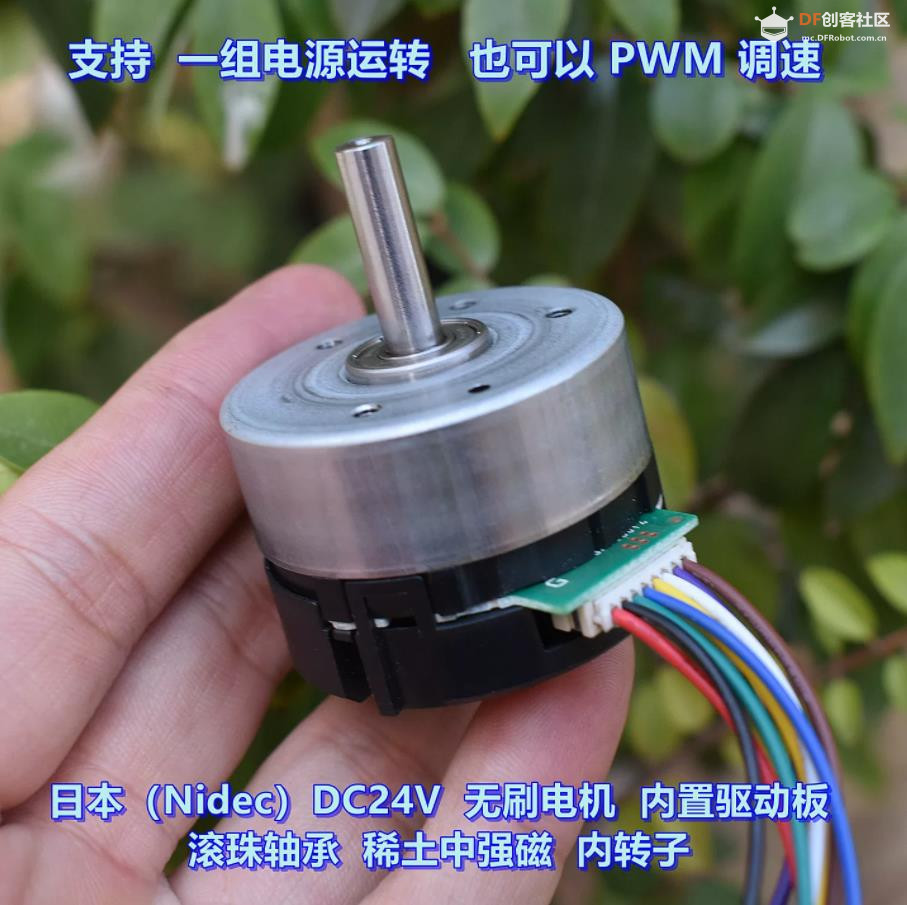

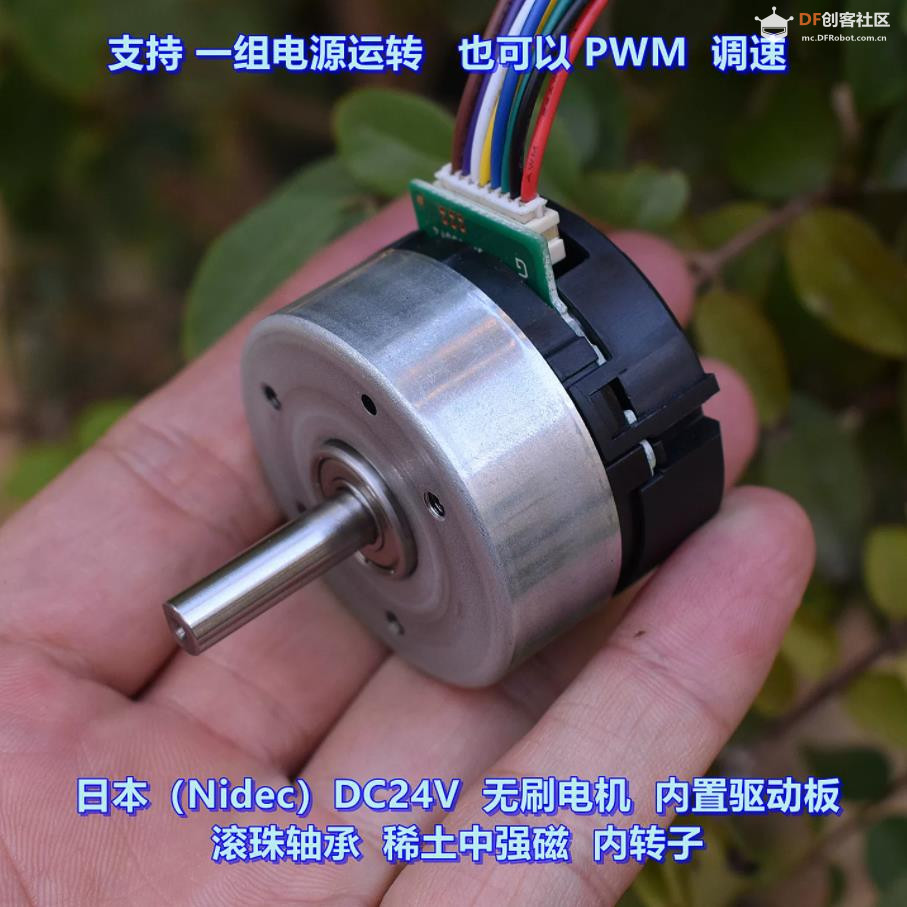

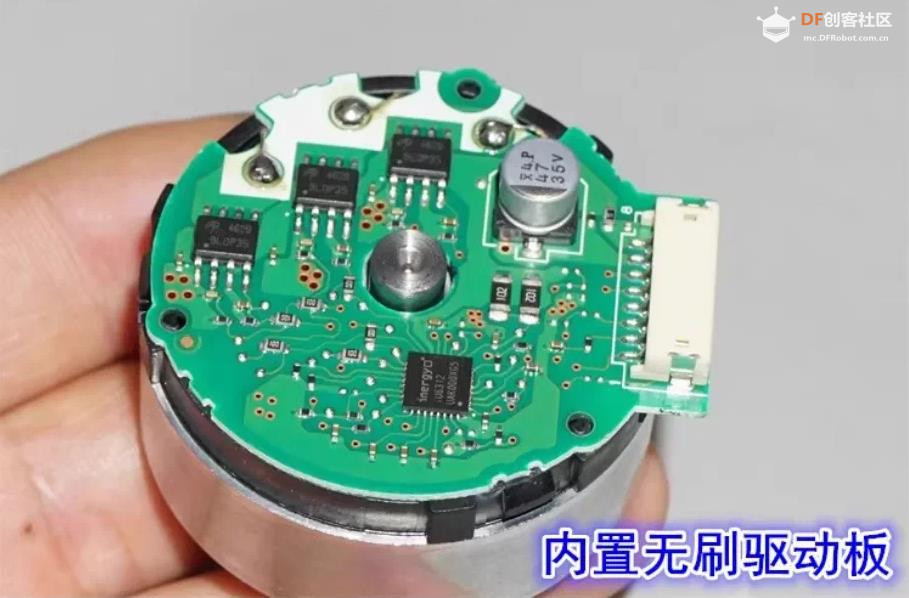

驱动集成：驱动板内置，支持直流直接通电全速运转，同时支持TTL 电平 PWM 无级调速。
供电标准：额定 DC24V（推荐工作区间 22.8~25.2V）

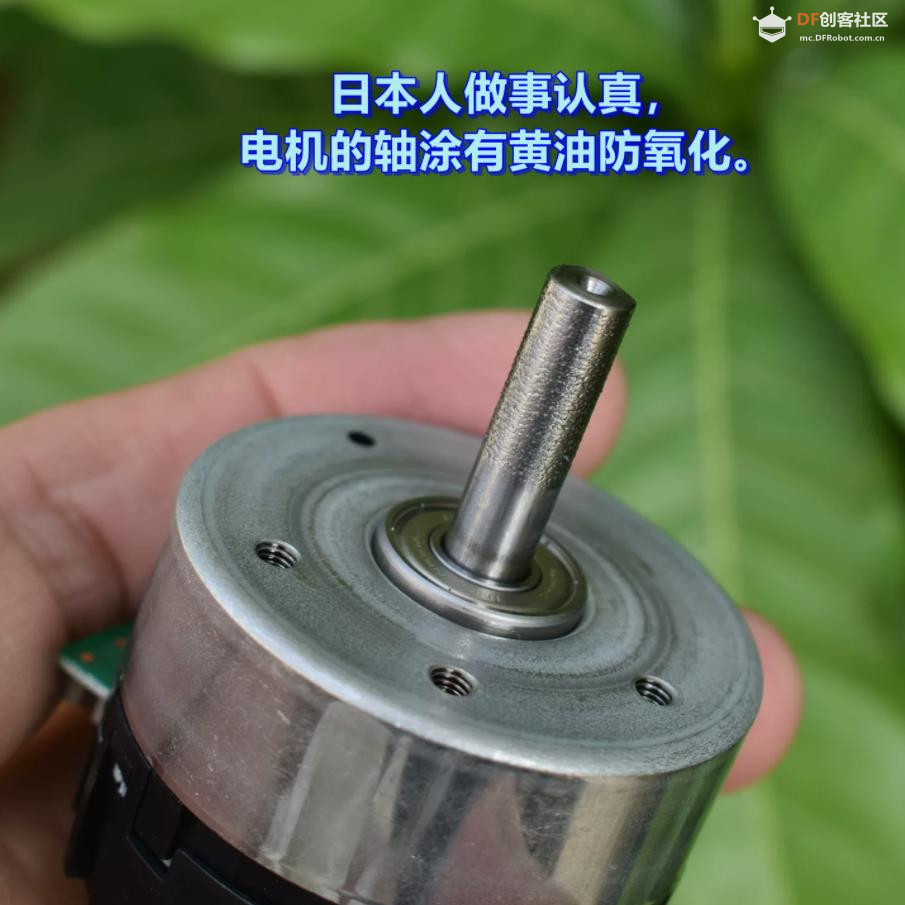

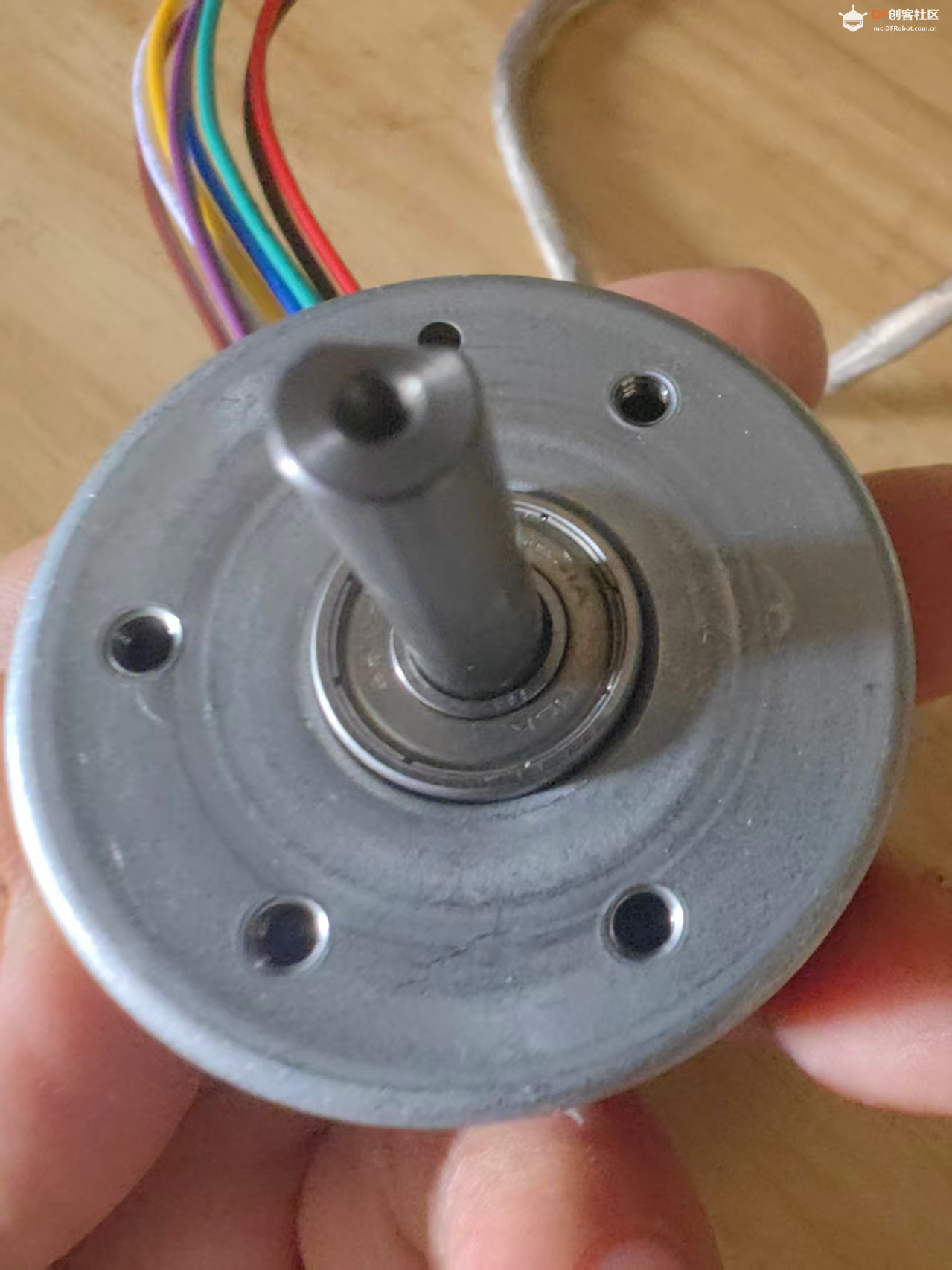

轴规格：标准光轴，直径 6mm，方便联轴器、同步轮安装。
重量：约 110g，体积紧凑。

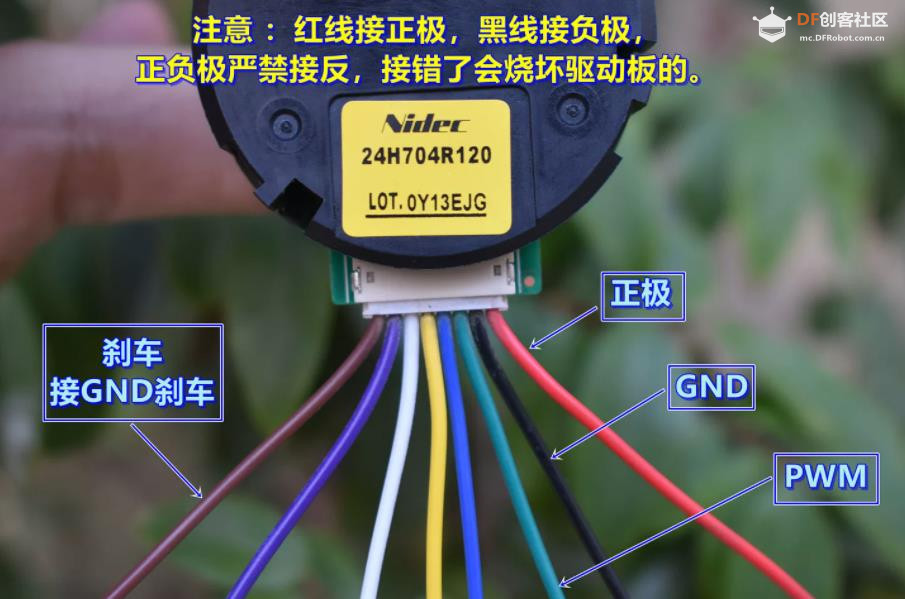

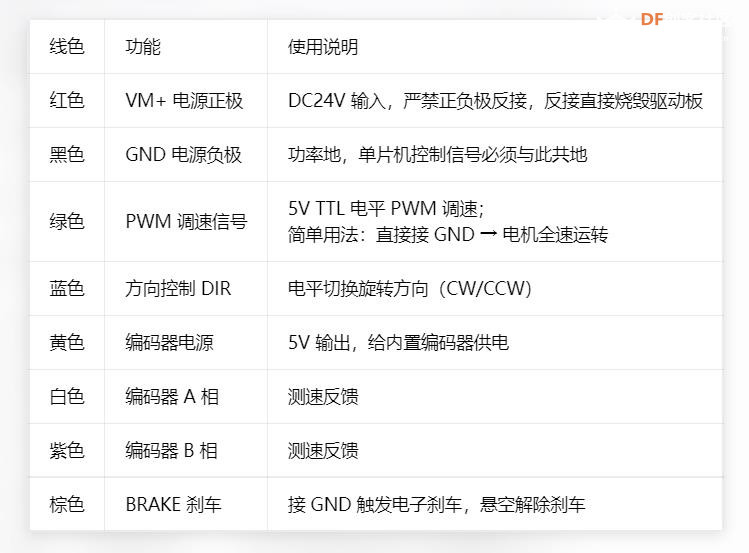

1、引线定义（8 色线）



最简测试方案：只接红 (+)、黑 (-)，绿色 PWM 接黑色 GND，电机全速启动。

2、、关键电气性能（参考原厂 24H 系列规格）
空载转速：约 5400~5800 rpm（24V）
额定输出功率：≈11W
额定扭矩：≈25 mN・m
堵转扭矩：≈70 mN・m
空载电流：小电流，负载电流最大≈0.7A
内置增量式编码器（AB 相），支持闭环测速、位置控制
PWM 推荐频率：1kHz ~ 30kHz，常用 20kHz；5V 单片机（ESP32/Arduino）可直接驱动调速信号

3、、控制方式
简易模式（无控制器）
红接 24V+，黑接 24V-，绿色 PWM 线短接到 GND，电机全速恒速旋转。
单片机调速模式
红黑供给 24V 动力电源；
单片机输出 PWM 信号接入绿色线，单片机 GND 必须与电机黑色 GND 相连（共地）；
蓝色 DIR 引脚电平控制正反转；棕色线拉低可快速刹车。

4、、优缺点总结
优势
自带驱动，省去外置 BLDC 驱动模块，布线简单；
Nidec 原厂品质，轴承耐用、震动小、寿命长；
同时具备 PWM 调速、方向控制、电子刹车、编码器测速，功能齐全；
24V 工业常用电压，扭矩充足，适合中小型运动机构。
注意事项
电源正负极绝对不能接反，无防反接保护；
控制信号与动力电源必须共地，否则调速失控；
正反转建议电机停稳后再切换，避免冲击电流；
不支持超压长期运行，禁止直接使用 30V 以上电源。

5、常见适用场景
机器人平台、旋转云台、物料转盘、小型传送带、电动云台、DIY 打磨设备、实验运动平台、自动展示转盘等。
