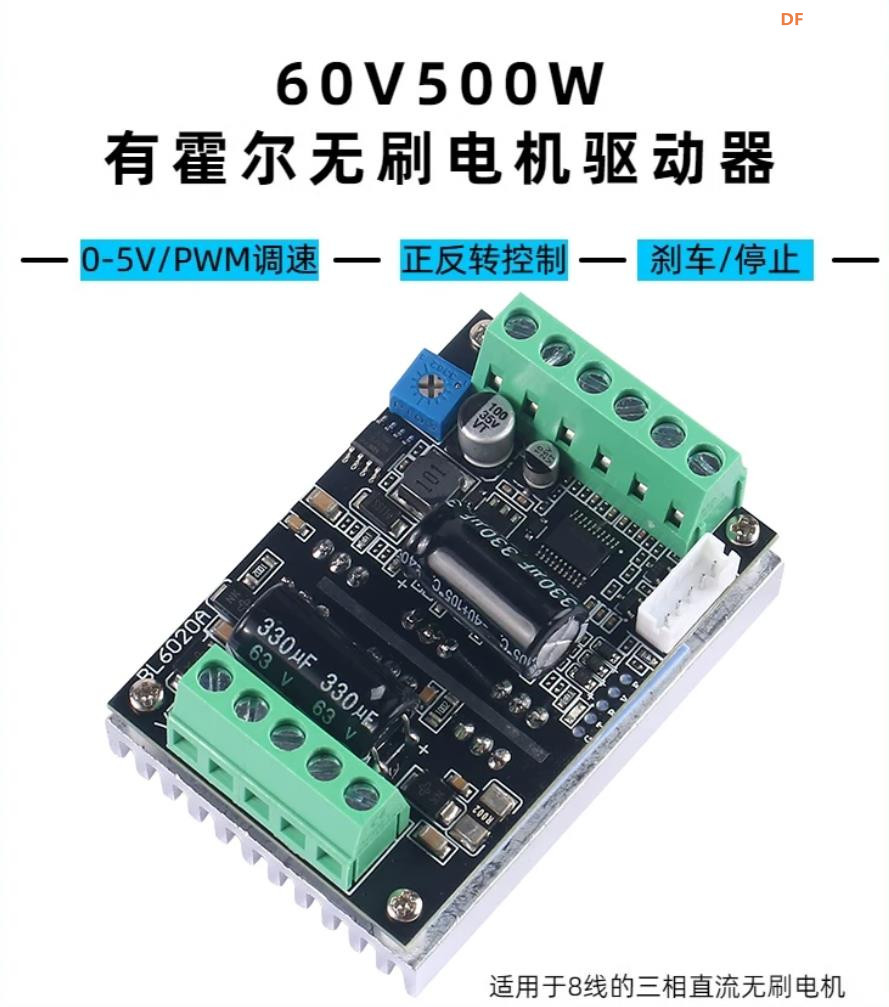

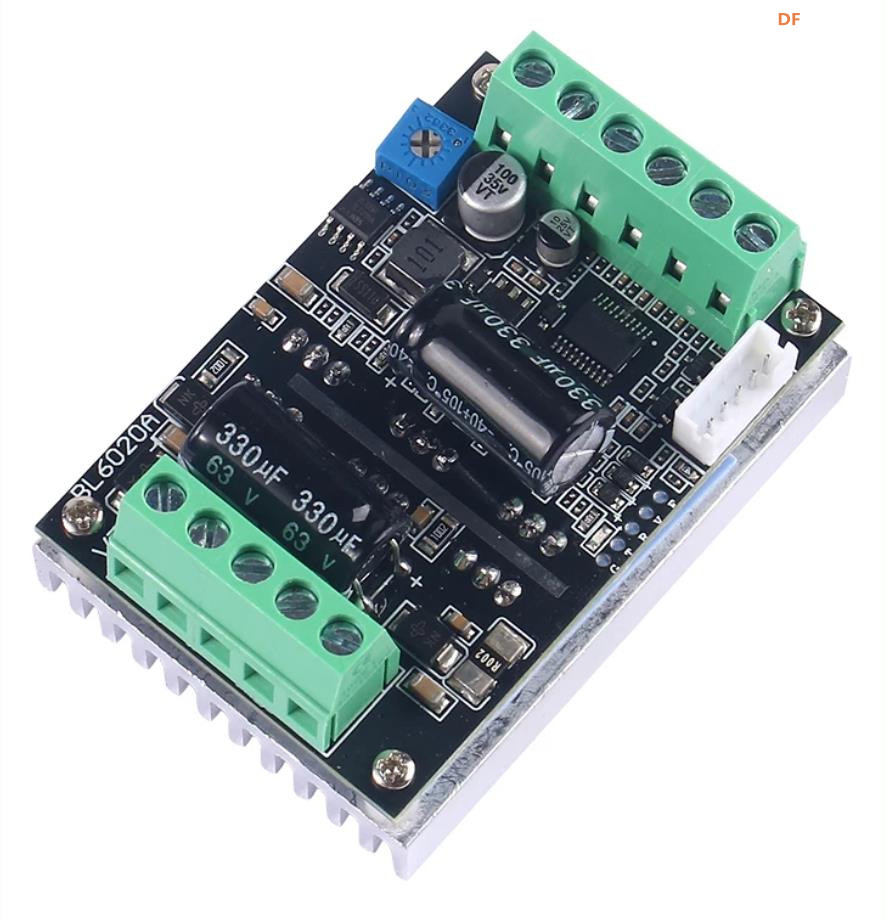

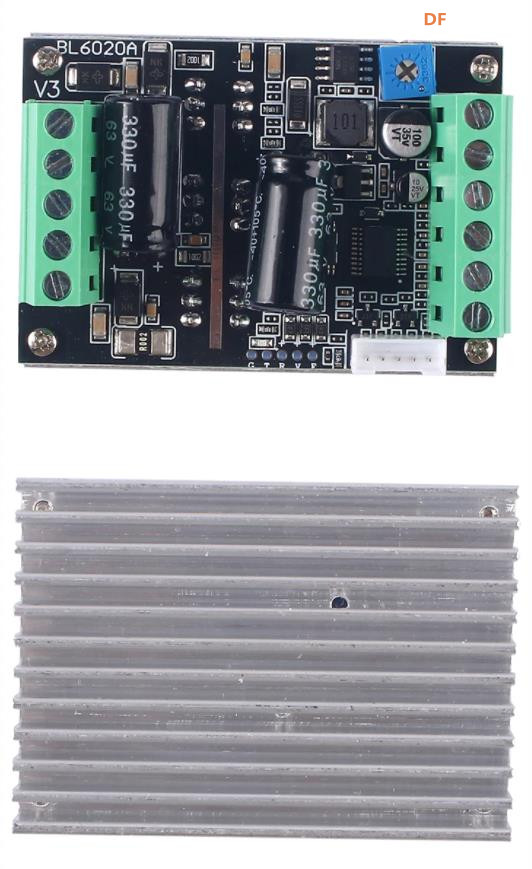

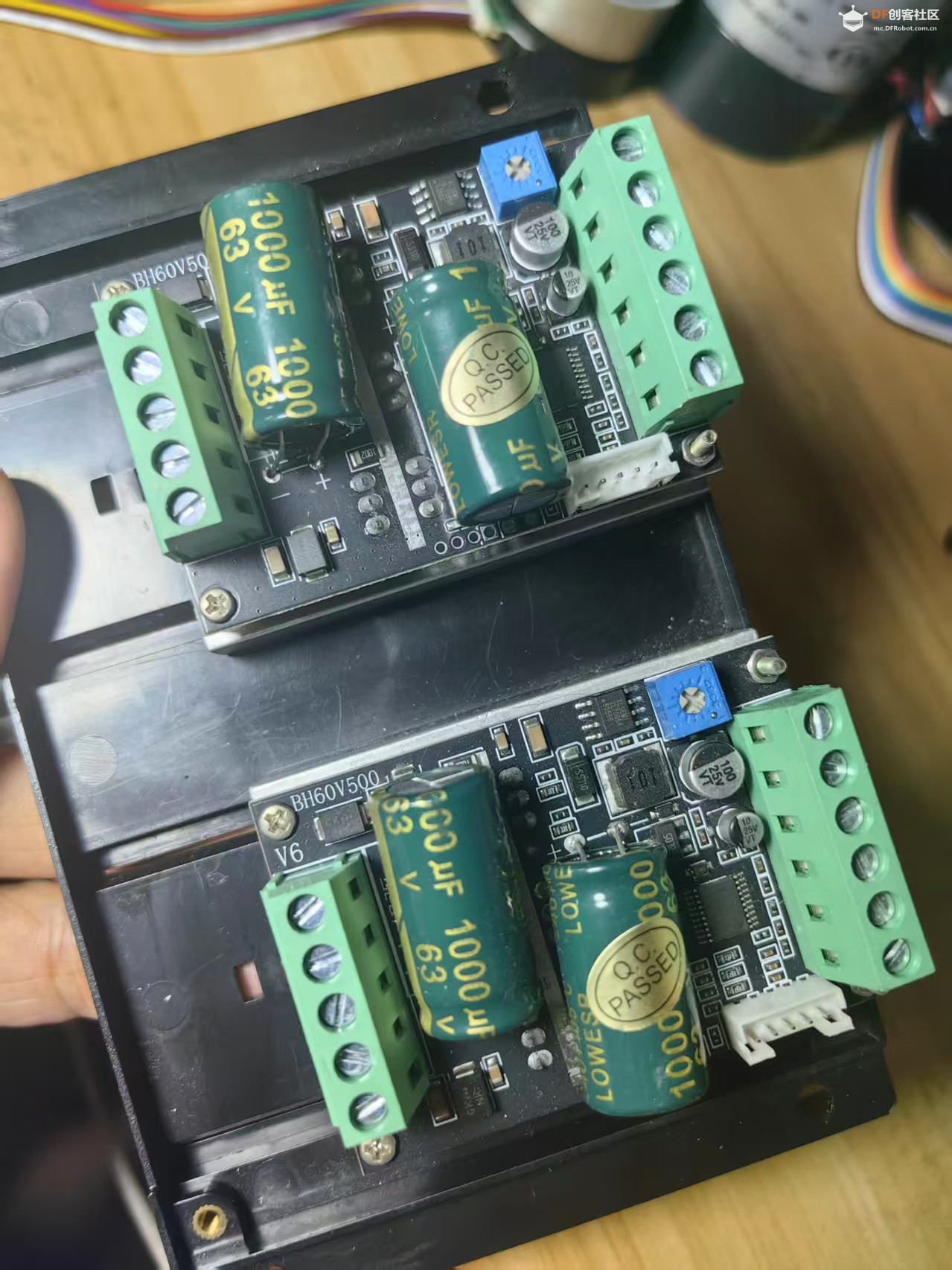

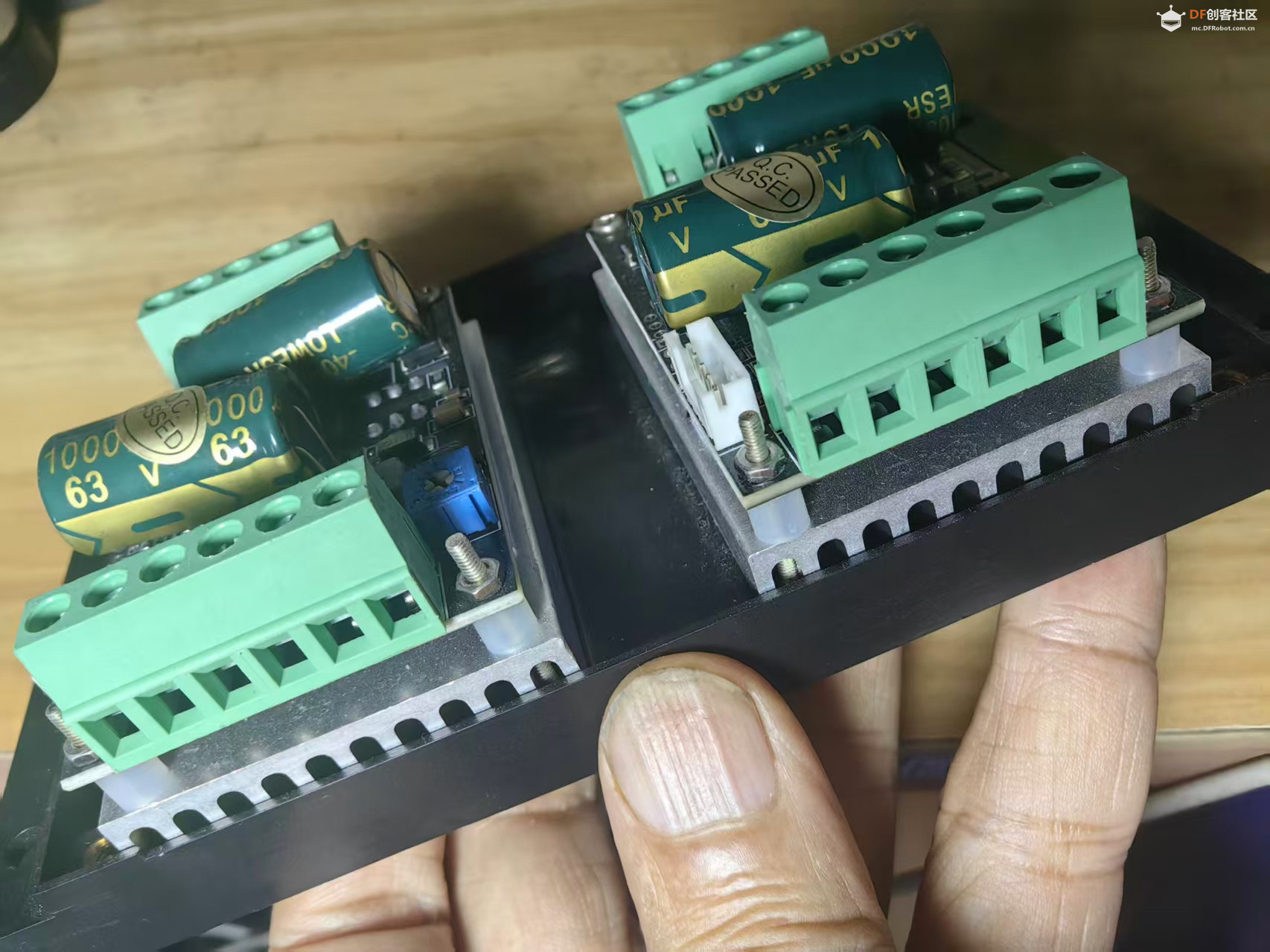

# BL6020A 500W 有霍尔无刷电机驱动板

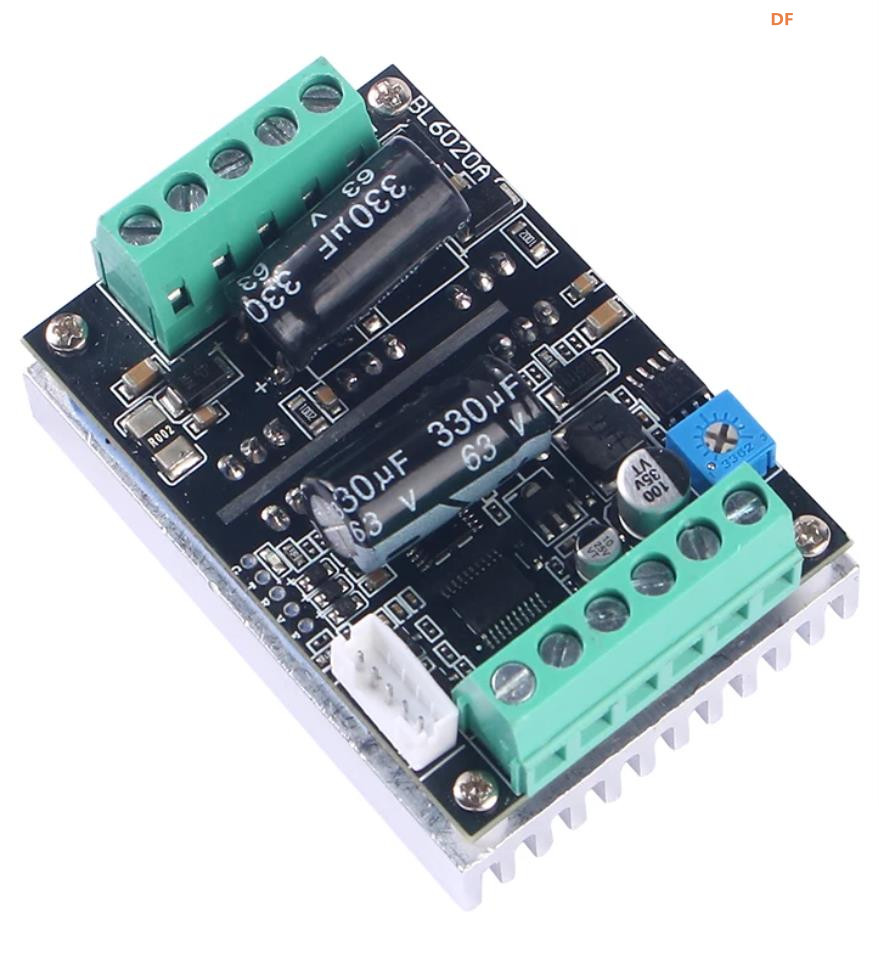

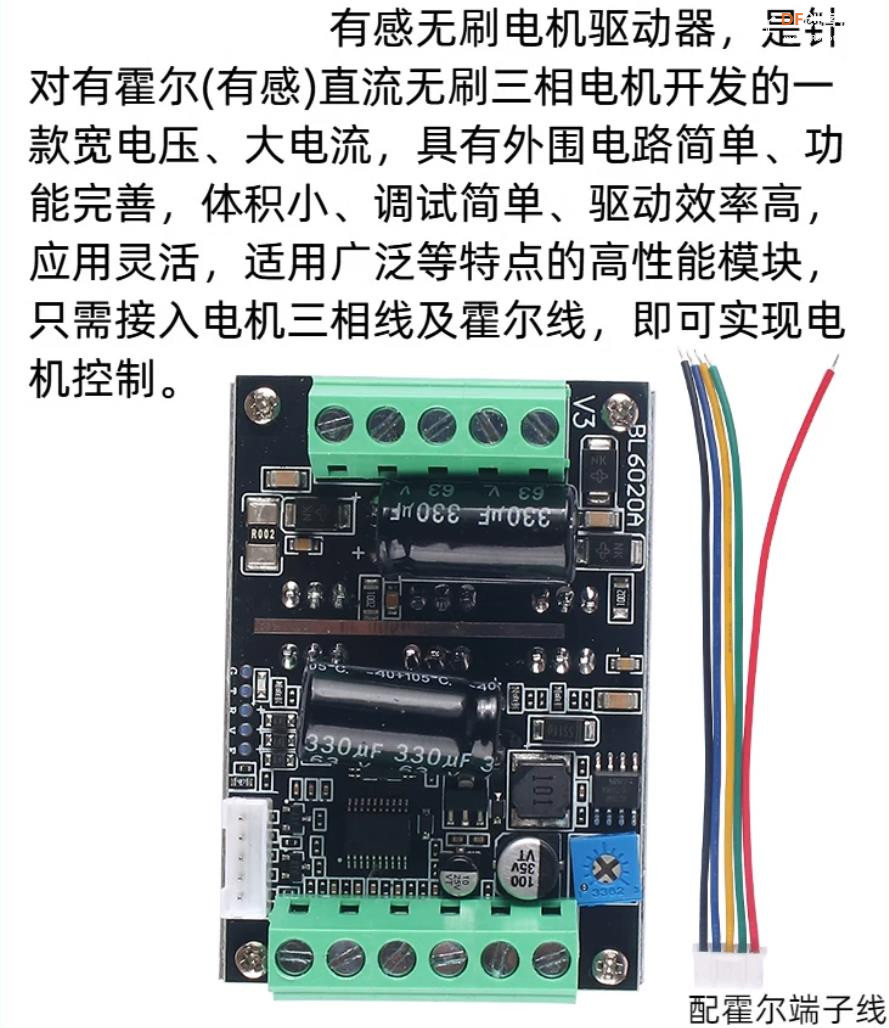

BL6020A 是一款**有感（带霍尔）三相直流无刷电机驱动器**，黑版大功率型号，支持最高 60V 供电，功率 500W，专门驱动 8 线带霍尔 BLDC 无刷电机。板载散热铝片，功率余量充足，支持电位器本地调速、0‑5V 模拟电压调速、PWM 调速，具备正反转、硬件刹车功能，可外接单片机、Arduino、ESP32 实现自动化控制，广泛用于 DIY 小车、工业改装、模型设备、小型动力机构。

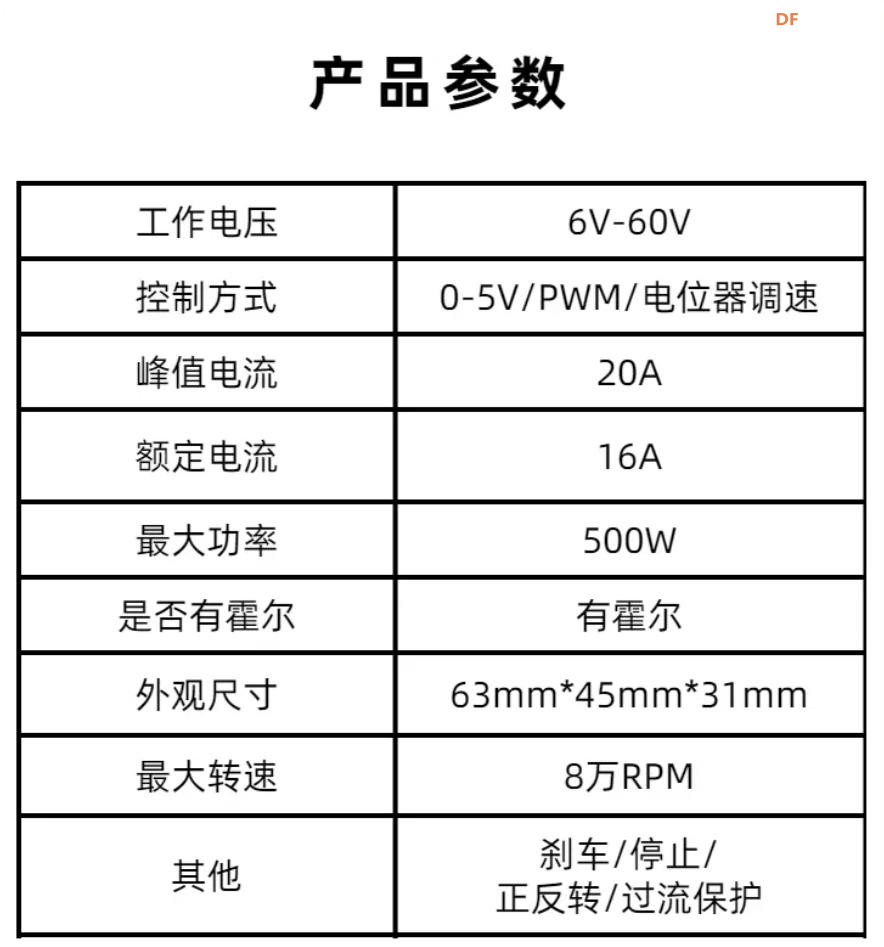

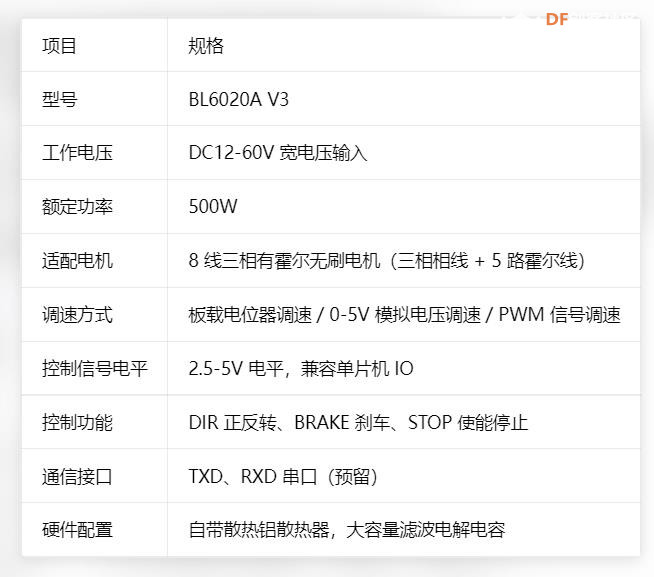

## 1、核心电气参数

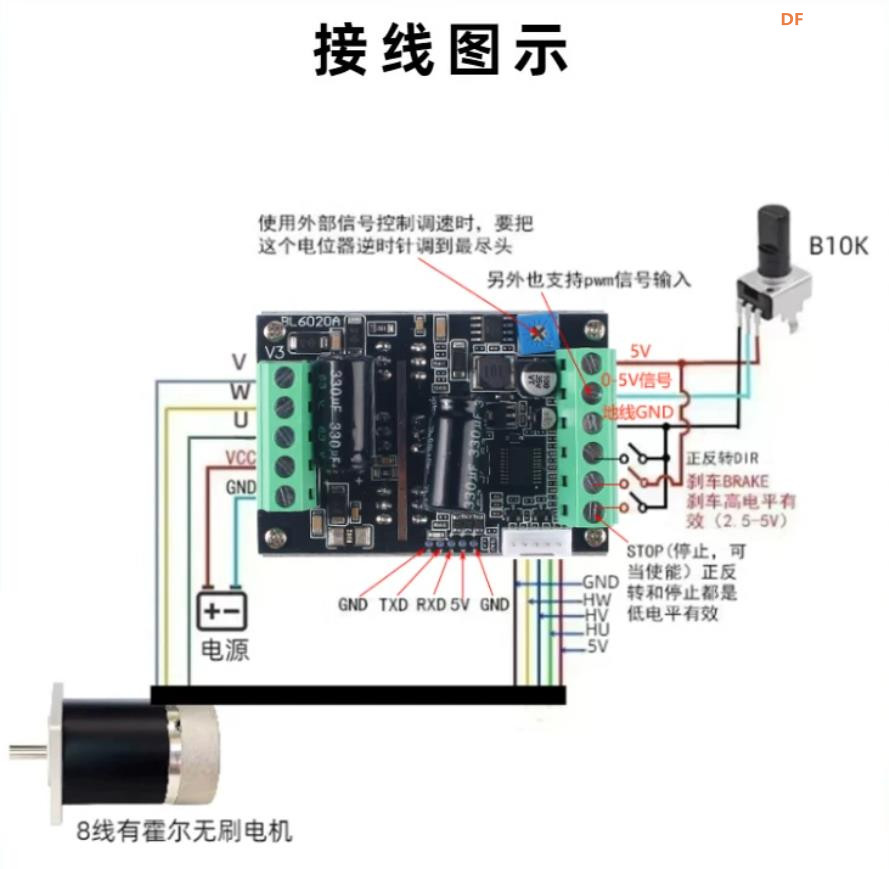

## 2、端子与接线说明

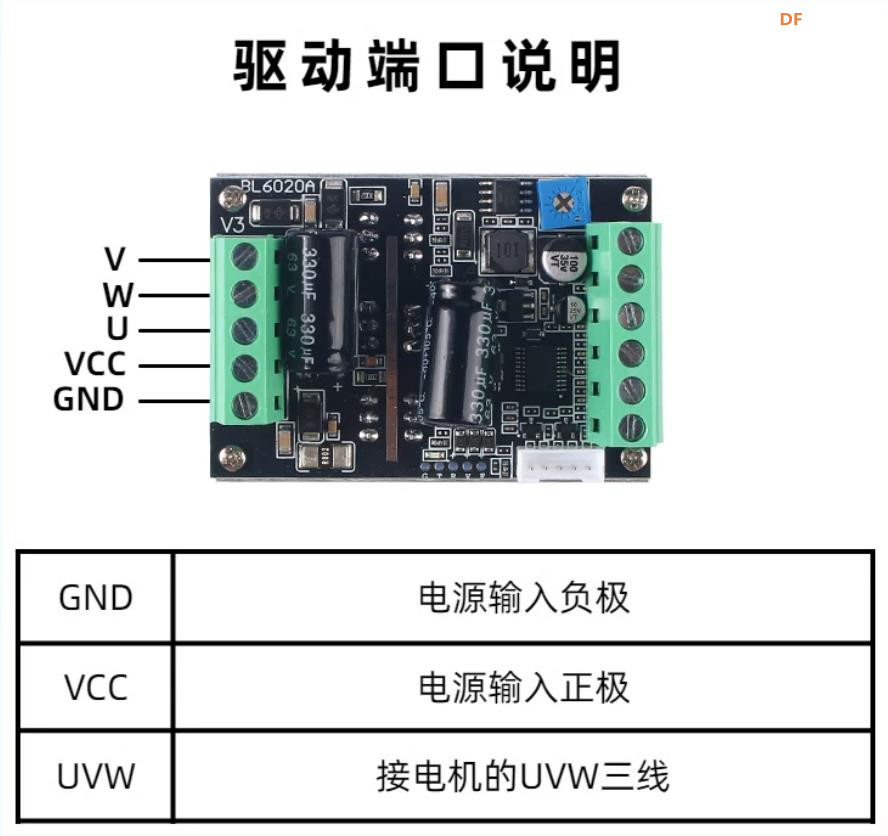

1. **电源端子**：直流电源输入，区分正负极，严禁反接。

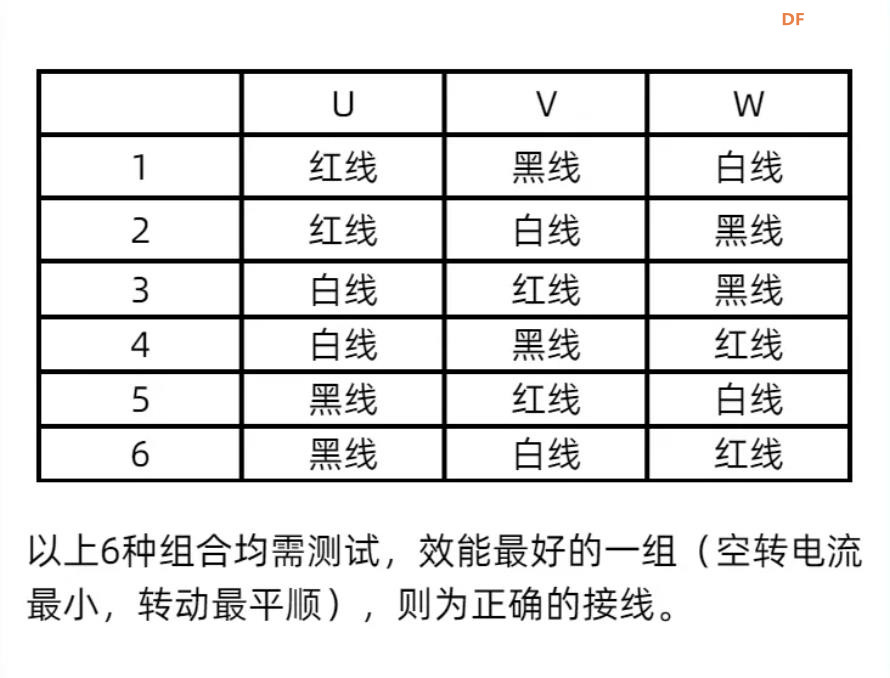

2. **电机三相端子 U/V/W**：接无刷电机三根功率相线。

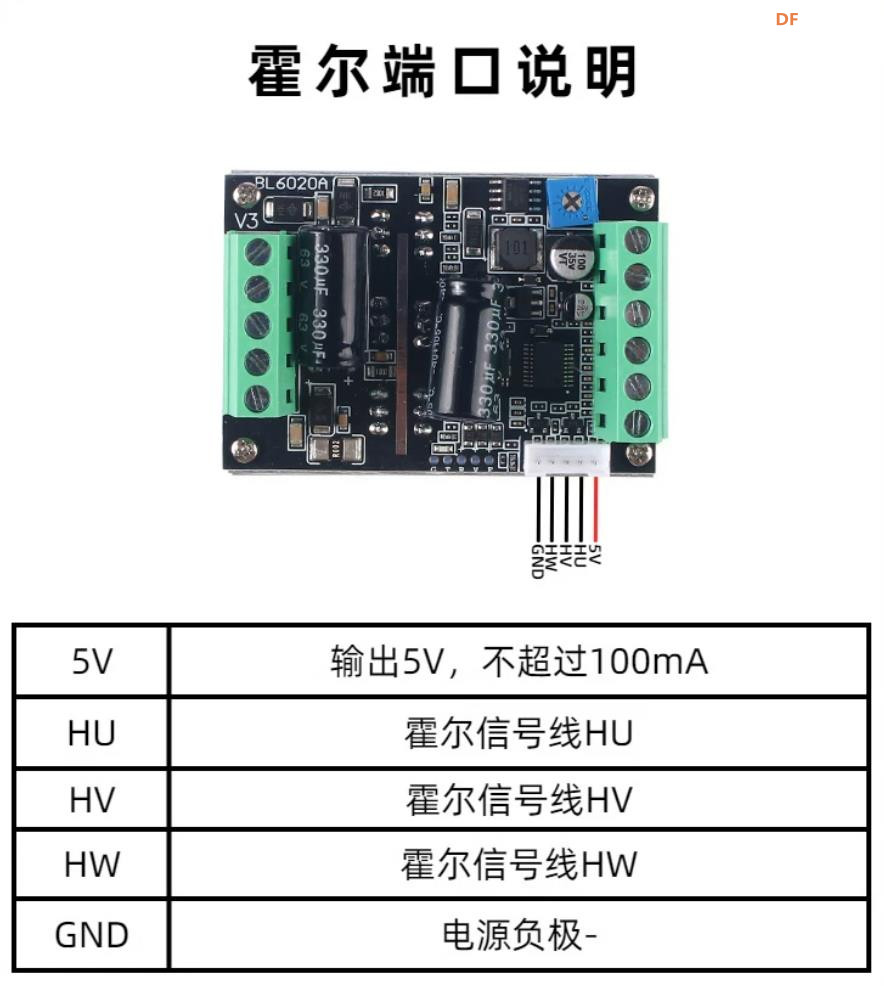

3. **霍尔插座**：专用白色插座，接电机霍尔线束（GND、HW、HV、HU、5V），霍尔供电由驱动板输出 5V 给电机霍尔板。

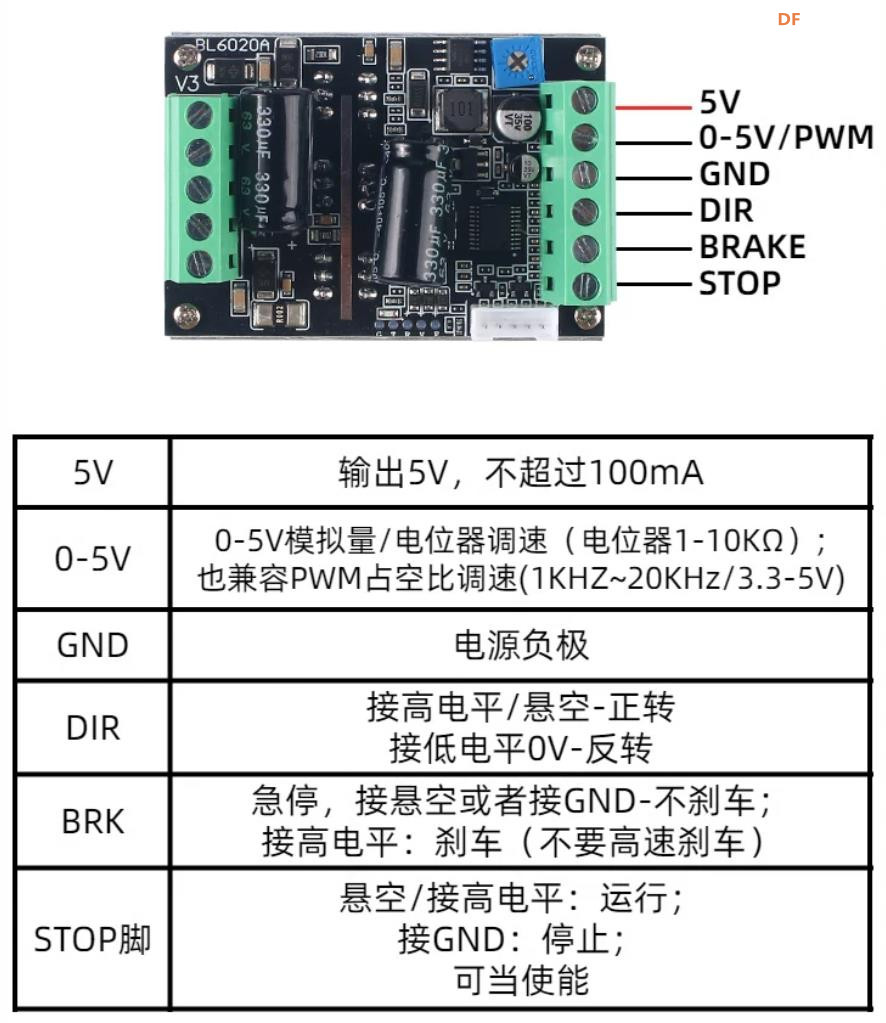

4. **信号控制端子**
   - 5V、GND：信号电源地；
   - 0‑5V 信号：模拟调速输入；
   - DIR：正反转控制引脚；
   - BRAKE：刹车引脚，高电平刹车；
   - STOP：使能停止引脚，低电平停止；
   - TXD、RXD：串口预留引脚。
> 重要：使用外部 PWM/0‑5V 调速时，板载调速电位器需要逆时针拧到最底端，外部调速信号才生效。

## 3、主要功能特性

1. **多重调速模式**
本地电位器手动调速；外部 0‑5V 模拟量调速；外部 PWM 调速，可直接接 Arduino/ESP32 IO 口，方便机器人项目开发。
2. **方向与制动控制**
DIR 引脚电平切换电机正反转；BRAKE 引脚高电平快速刹车；STOP 引脚可以直接锁止电机输出。
3. **有感霍尔驱动**
依靠霍尔传感器检测转子位置，启动扭矩大，低速运转平顺，不会出现无感驱动低速抖动、启动失败问题。
4. **宽电压大功率**
最高 DC60V 输入，500W 功率，自带散热片，适合中大功率无刷动力改造。
5. **调试简单**
接线完成即可工作，不需要复杂调参；同时引出串口，可拓展上位机调试。

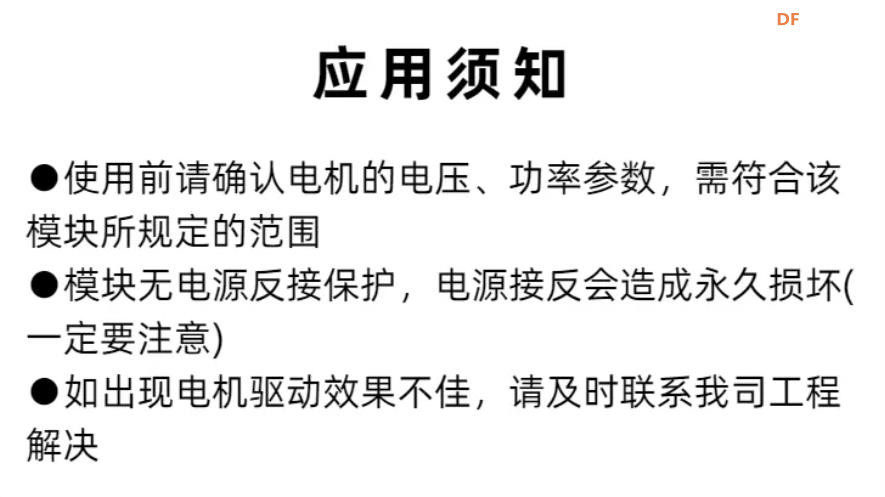

## 4、使用注意事项

1. 只适配**8 线带霍尔三相无刷电机**，不能直接驱动无感无刷电机。
2. 电源正负极严禁接反，会直接烧毁驱动板。

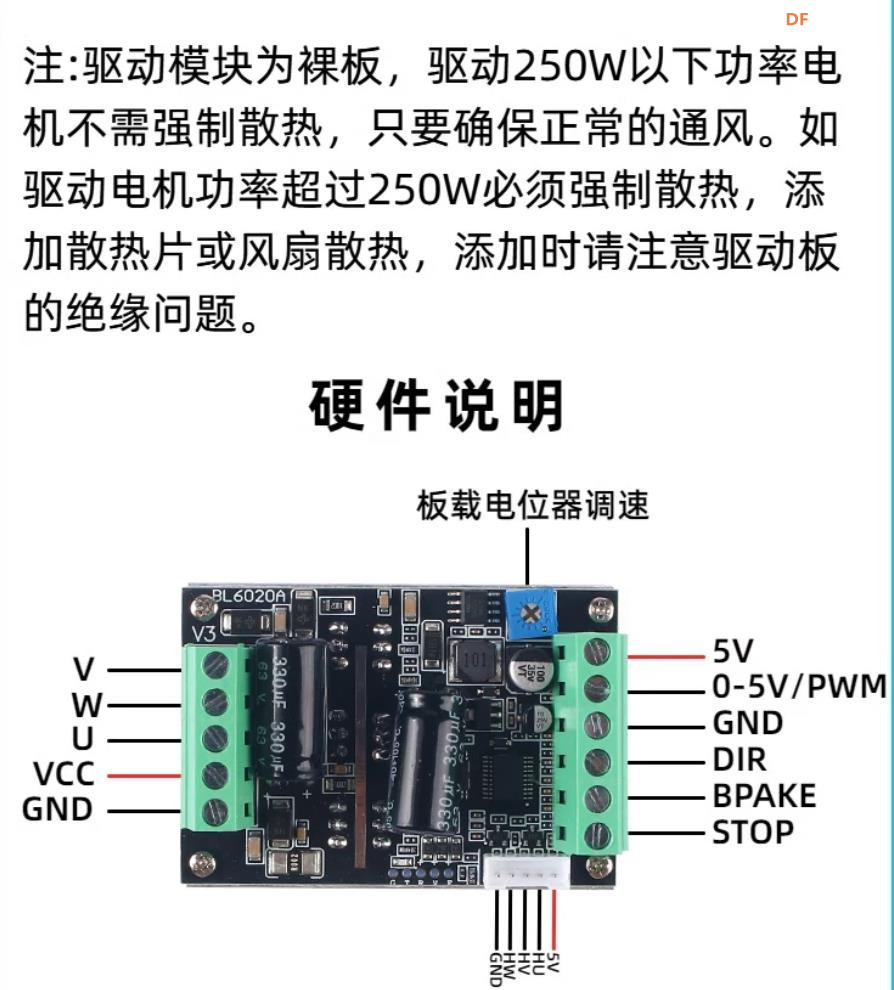

3. 大负载长时间工作务必保证散热，不要堵住散热铝片。
4. 外部信号调速模式，板载电位器必须拧到最小，否则外部调速会失效。

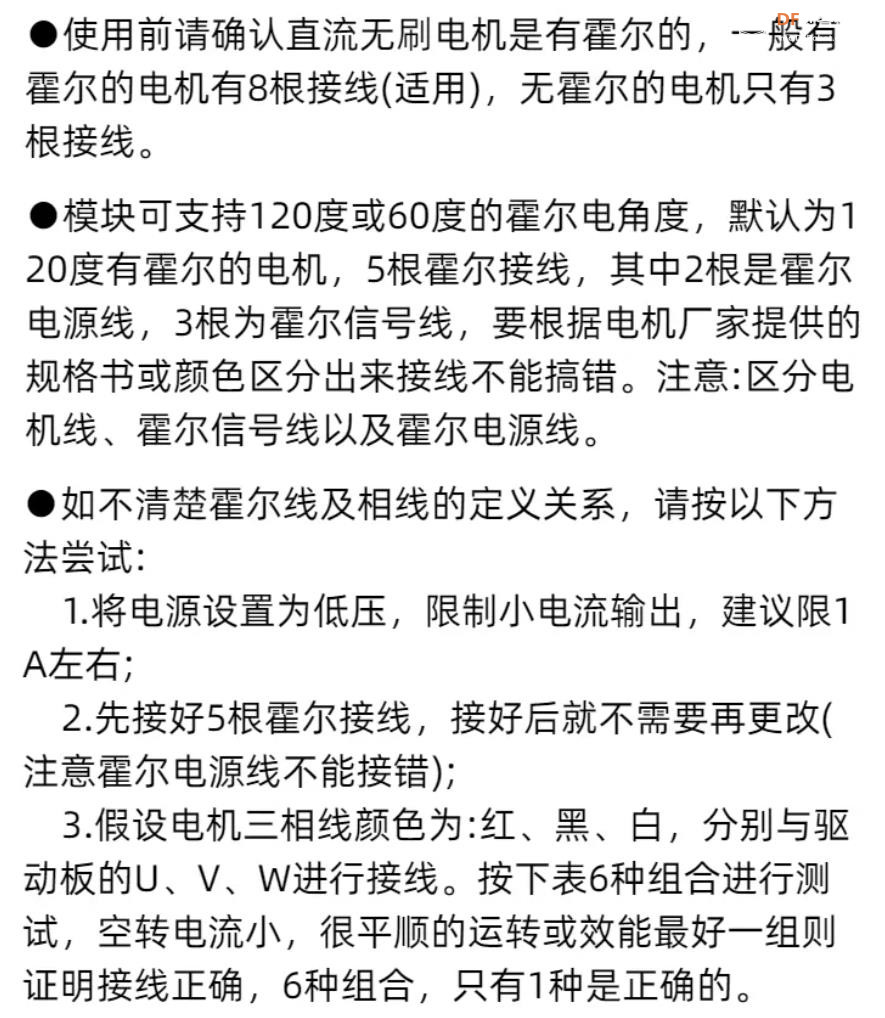

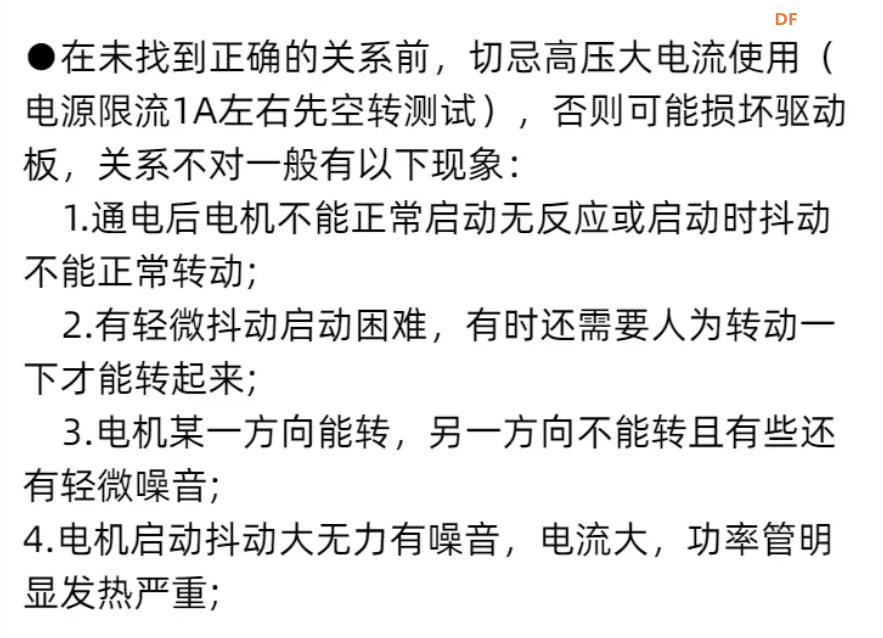

5. 霍尔线束接线顺序不能错乱，接错会出现电机抖动、不启动、发热异常。

## 5、适用场景

大功率无刷 DIY 底盘、工程机械模型、小型动力改装、机器人行走驱动、实验平台，搭配 Arduino/ESP32 做 BLDC 运动控制系统。

## 6、优缺点总结

优点：启动力矩大、低速性能好，支持多种外部控制信号，功率大，接线清晰，很适合机器人项目。
局限：必须要有霍尔信号的 8 线电机；无内置 FOC 算法，属于方波有感驱动；大功率工况需要做好散热。
