【花雕动手做】12V-40V 10A 无级变速 PWM 直流电机调速器

PWM 直流电机调速器

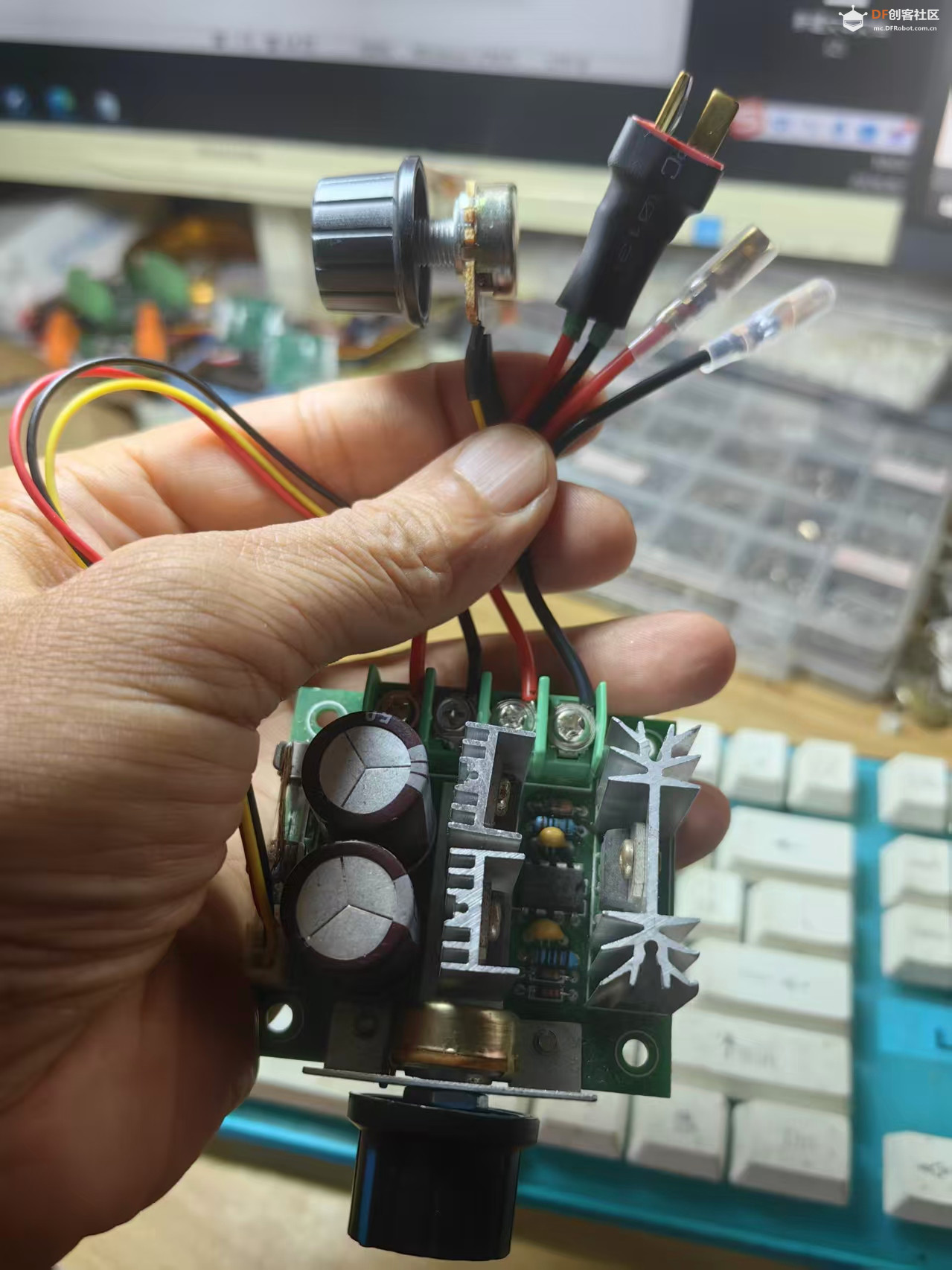

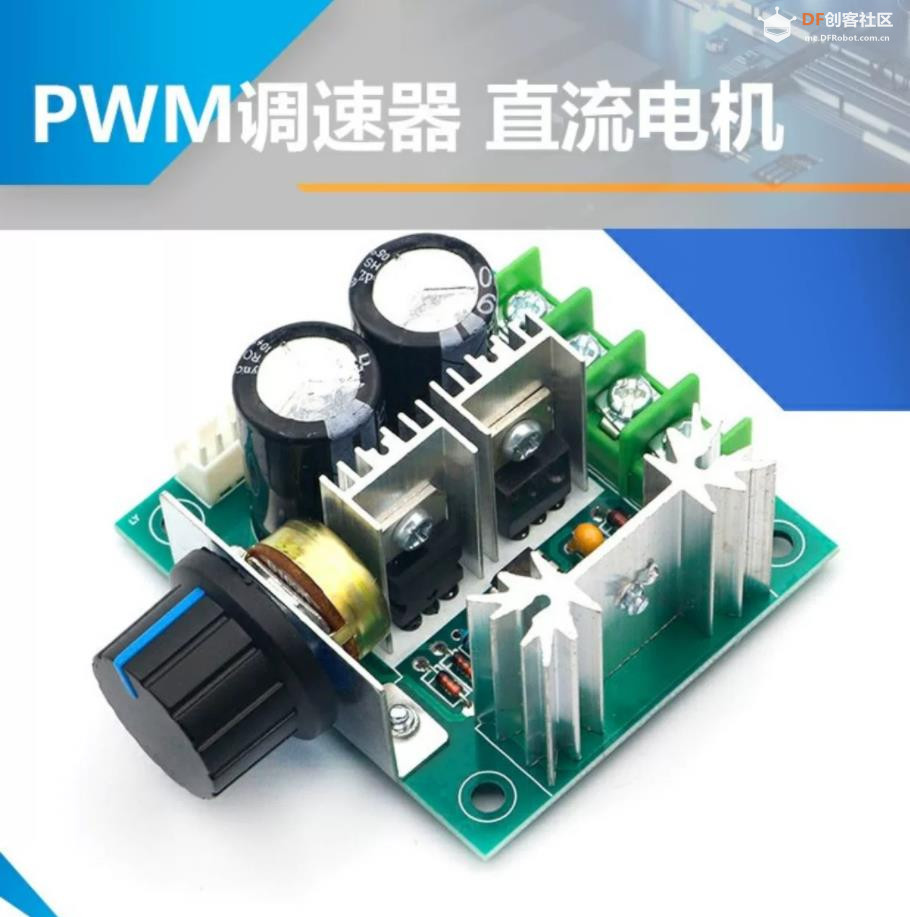

这是一款旋钮式有刷直流电机 PWM 调速模块，依靠电位器手动调节占空比实现电机无级调速，只支持调速，不具备正反转功能，板载大功率 MOS 管、大容量输入滤波电容与多组散热片，适合 DIY 小车、模型、工业小型直流设备的转速控制，接线简单，即接即用，无需单片机即可工作。

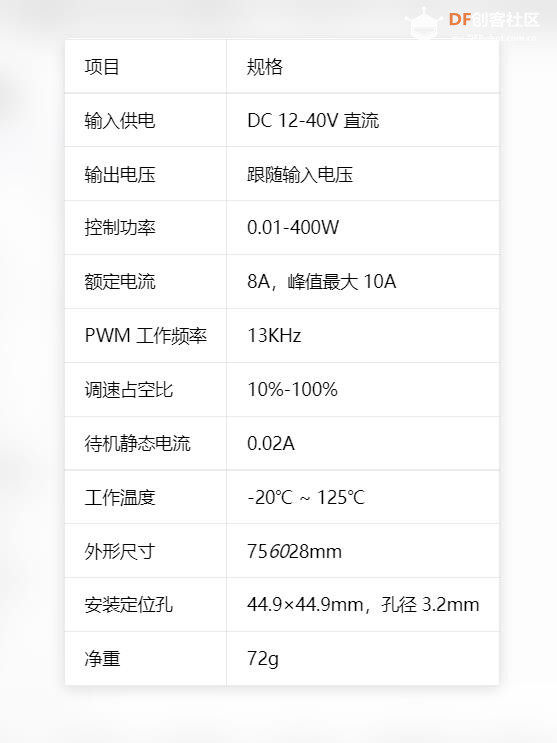

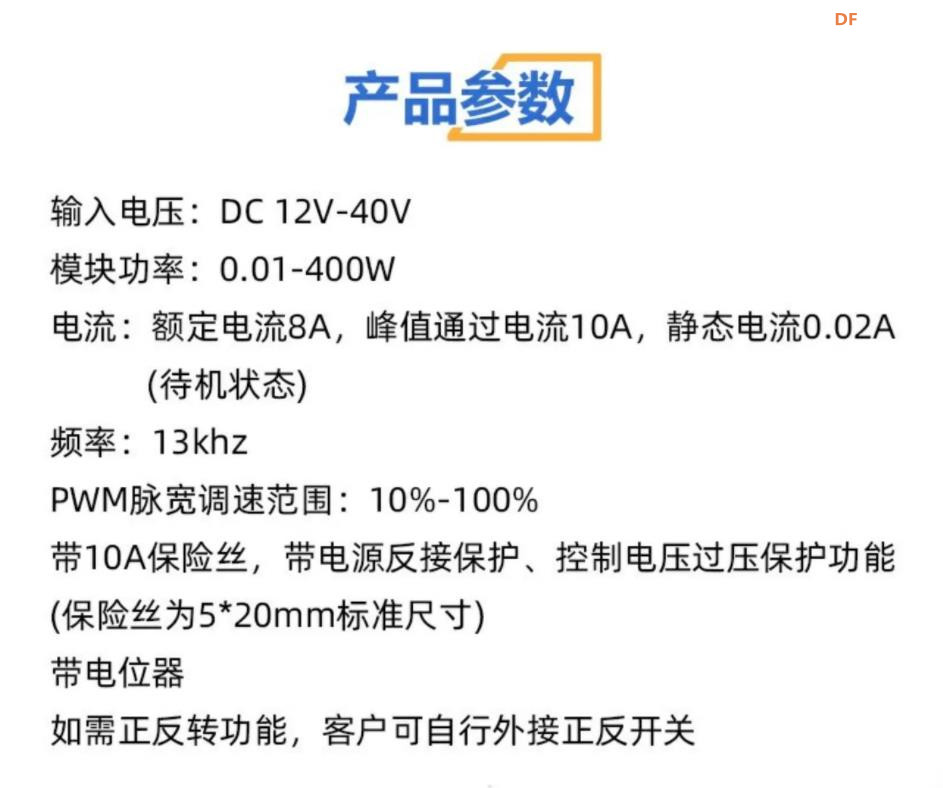

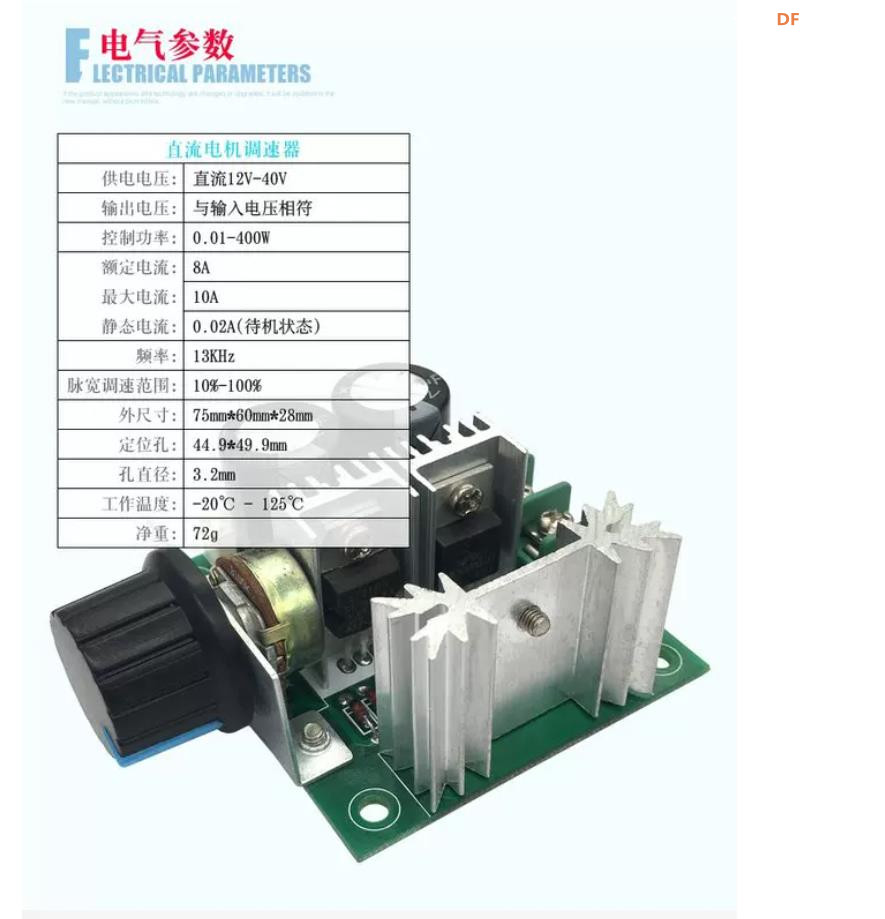

## 1、核心电气参数

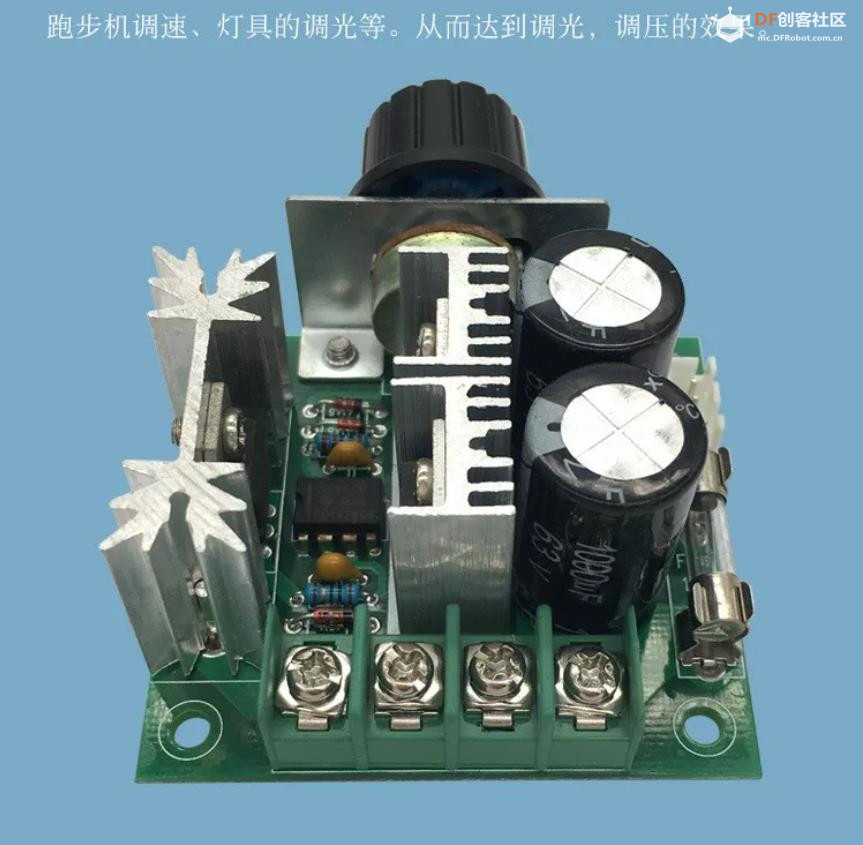

## 2、硬件结构特点

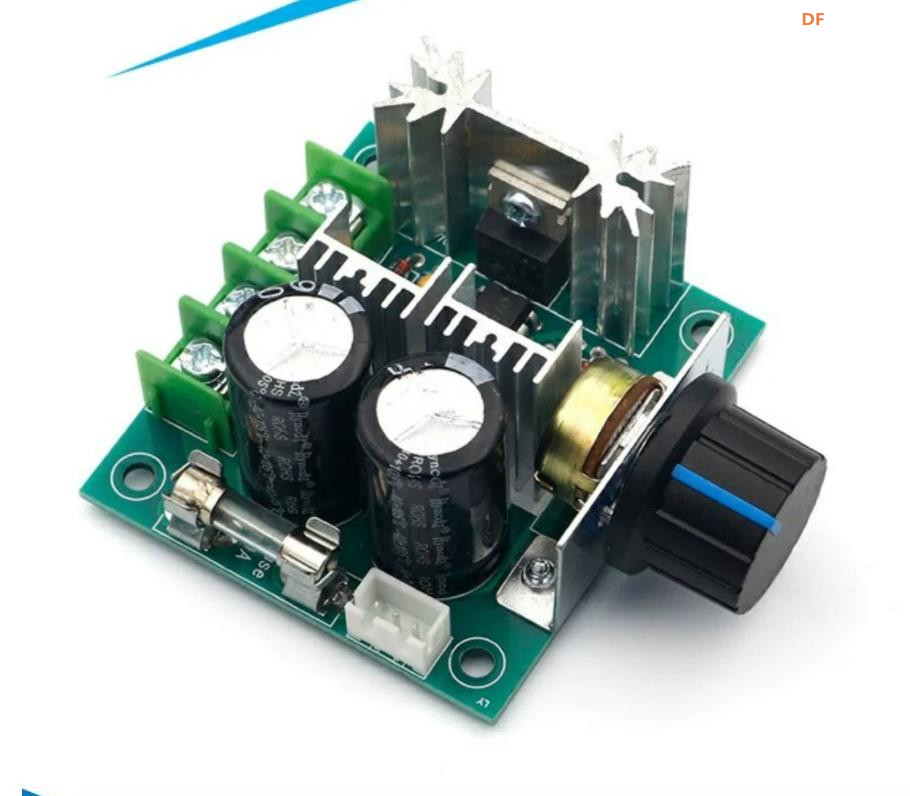

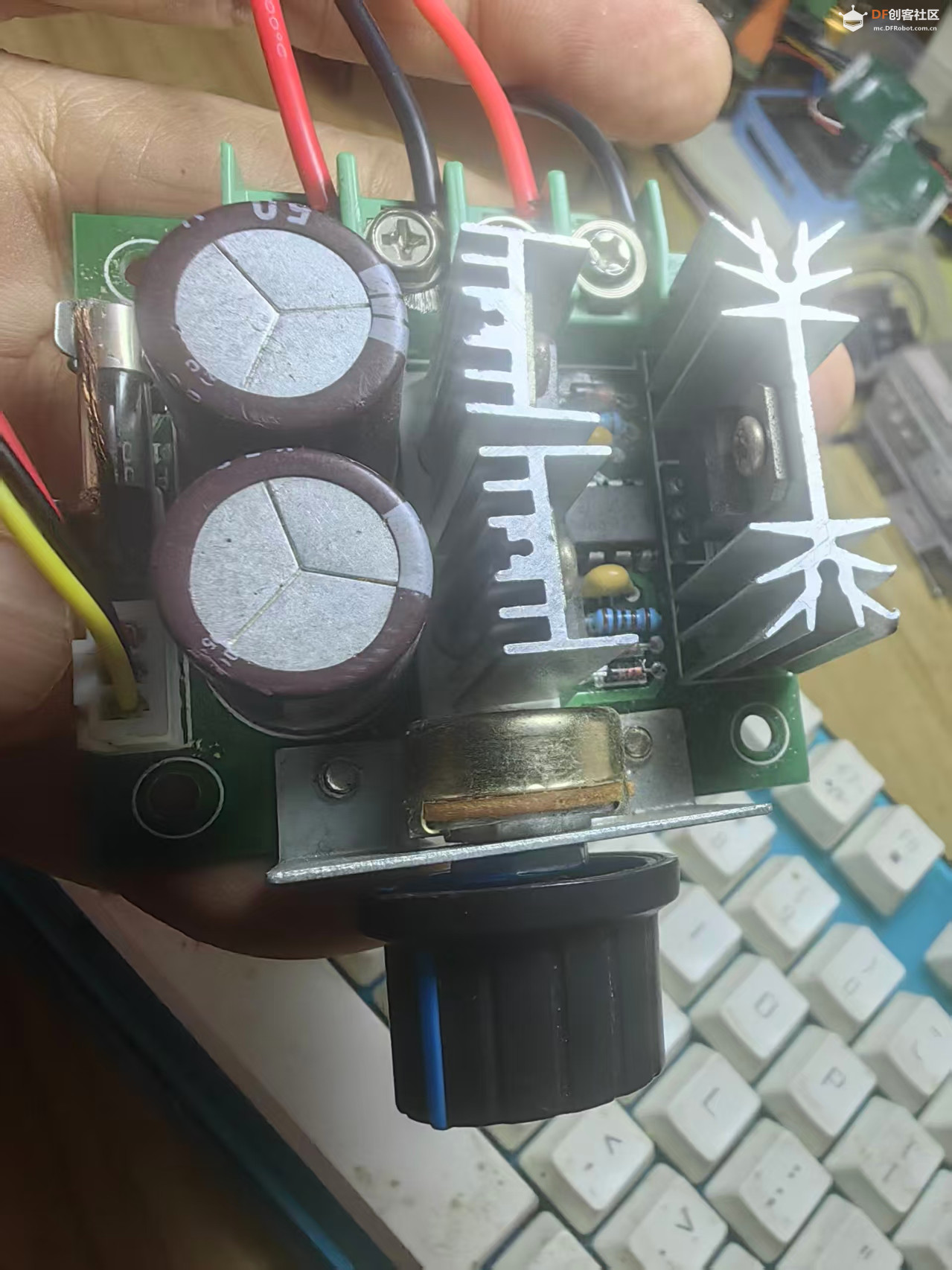

1. **功率散热**：配备多片铝制散热片，应对大电流发热；持续接近 10A 工作建议额外加强散热，避免过热保护损坏器件。

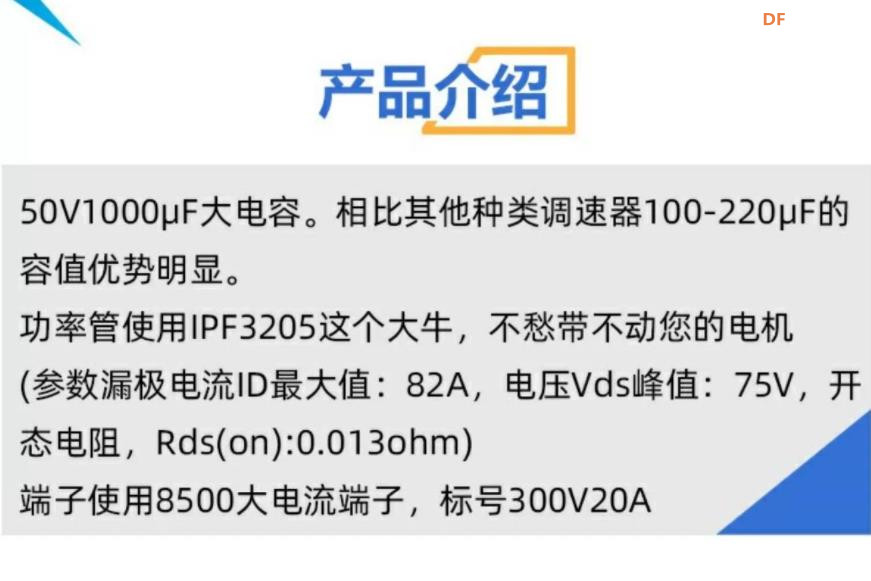

2. **输入滤波**：板载两颗大容量电解电容，抑制电源纹波，降低电机启停带来的电压冲击，适配电瓶、开关电源供电。
3. **操作方式**：板载旋转电位器旋钮，顺时针增大转速、逆时针降低转速，最低占空比 10%，无法完全切断电机输出，不能做电源开关。

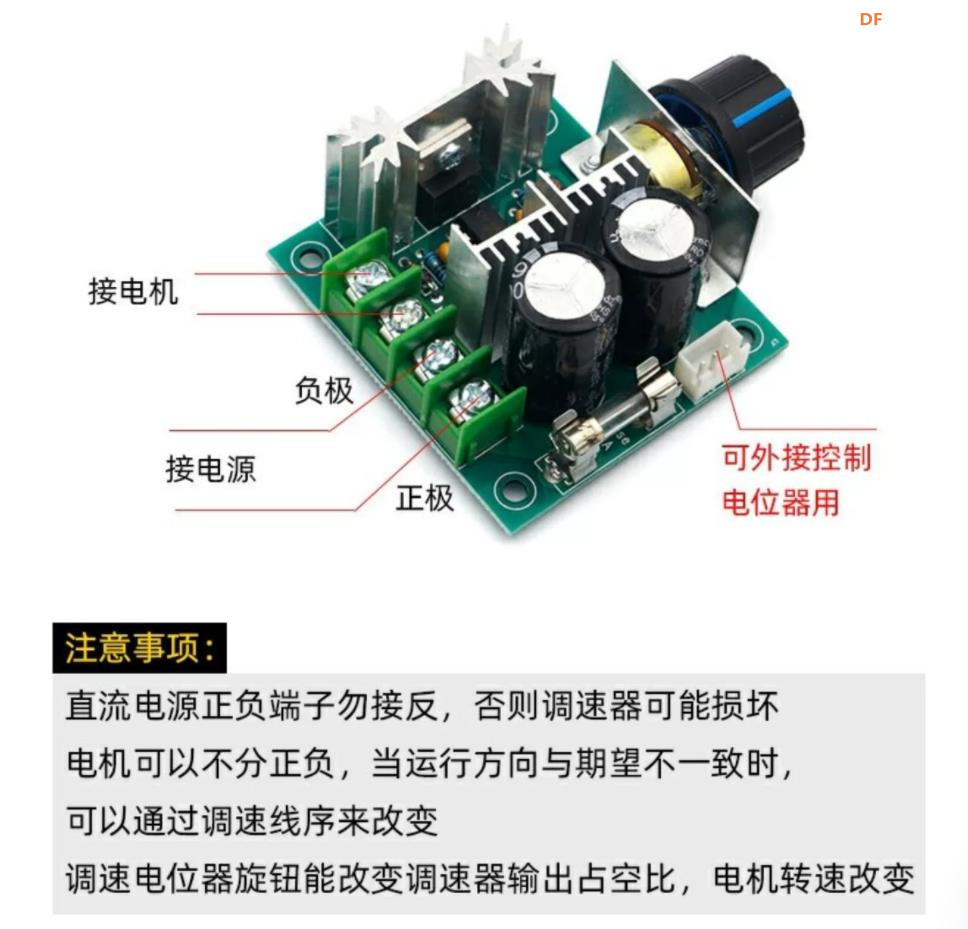

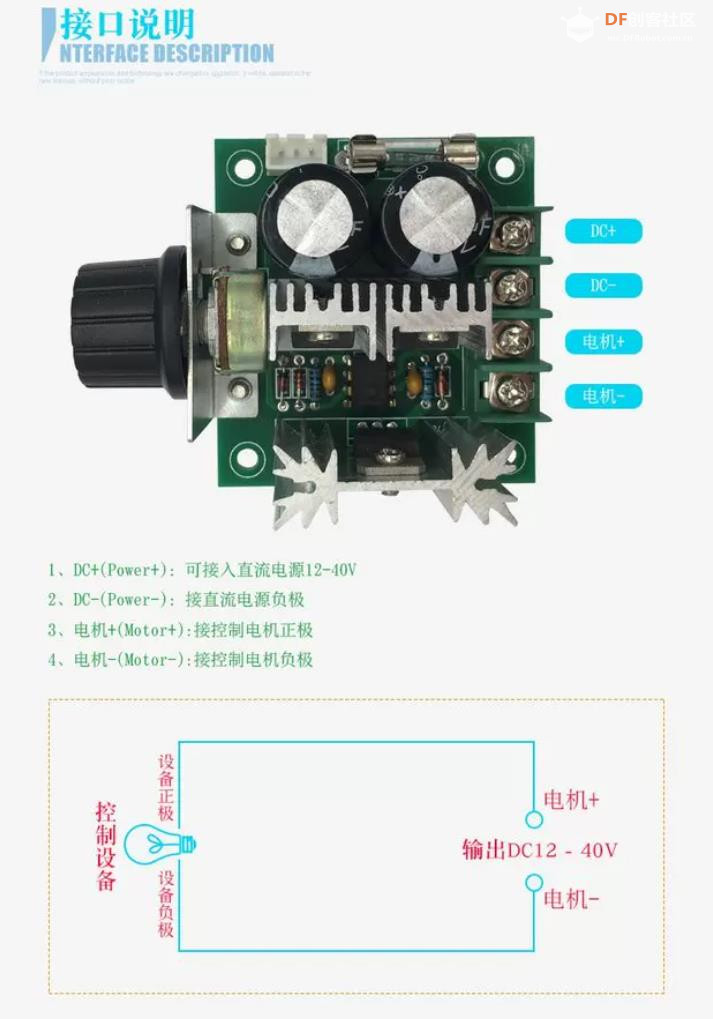

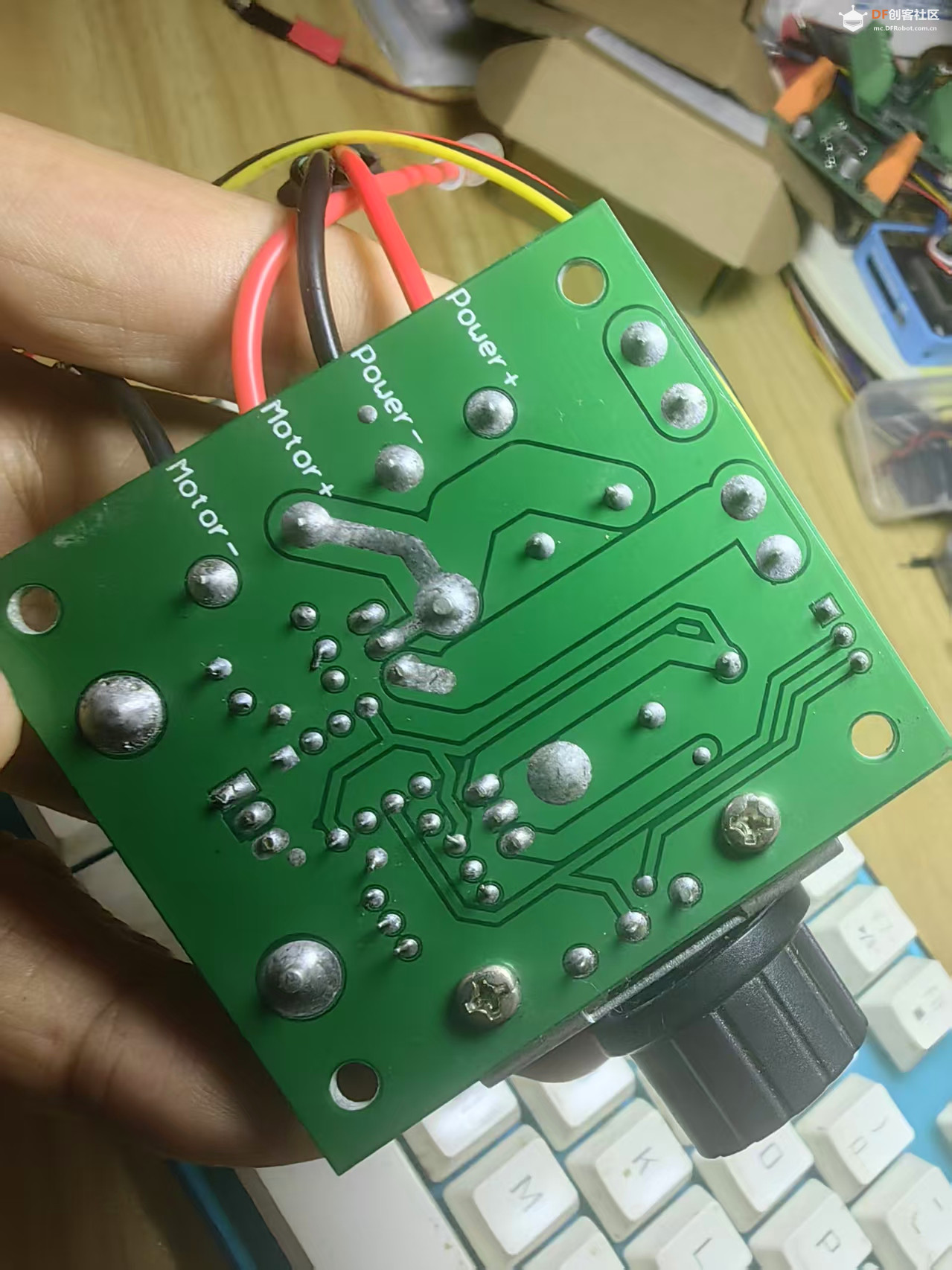

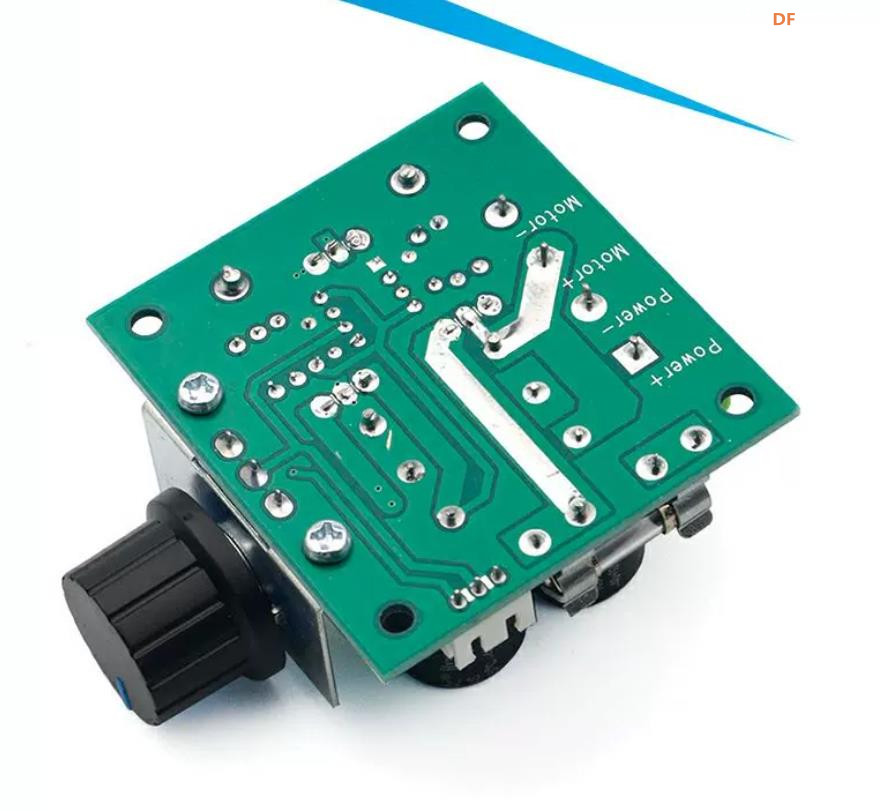

4. **接线端子**：绿色螺丝端子，分为电源输入、电机输出，接线牢固，适合粗导线；预留安装孔，可固定在机箱、底盘上。
5. **扩展接口**：附带插座，可外接延长电位器，把旋钮挪到设备外壳面板操作。

## 3、典型应用场景

- DIY 机器人底盘、履带小车、坦克模型的速度调节
- 12‑36V 有刷直流减速电机、风机、水泵、打磨小设备调速
- 自动化装置、小型工装设备转速手动调节

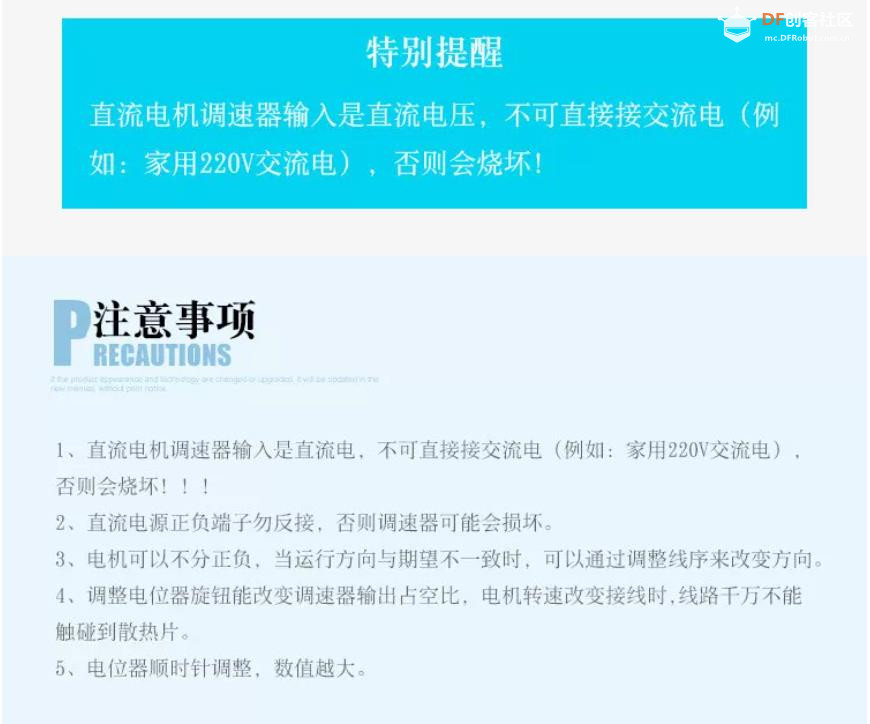

## 4、使用重要注意事项

1. **无反转功能**：仅调速，不能改变电机转向；想要正反转需要外接换向开关或者 H 桥驱动。
2. **不能当开关**：旋钮调到最小是 10% 占空比，电机依旧会低速转动，完全断电需要外部切断电源。
3. **电流余量**：持续工作建议控制在 8A 以内，短时峰值 10A；电机启动冲击电流大，选型时电机额定电流不要接近模块上限。
4. **电压严禁超 40V**，反接电源会直接烧毁模块，接线务必分清电源正负极。
5. 电机属于感性负载，条件允许建议电机两端反向并联续流二极管，进一步保护调速板。
6. 不支持无刷电机，**只适配有刷直流电机**。
