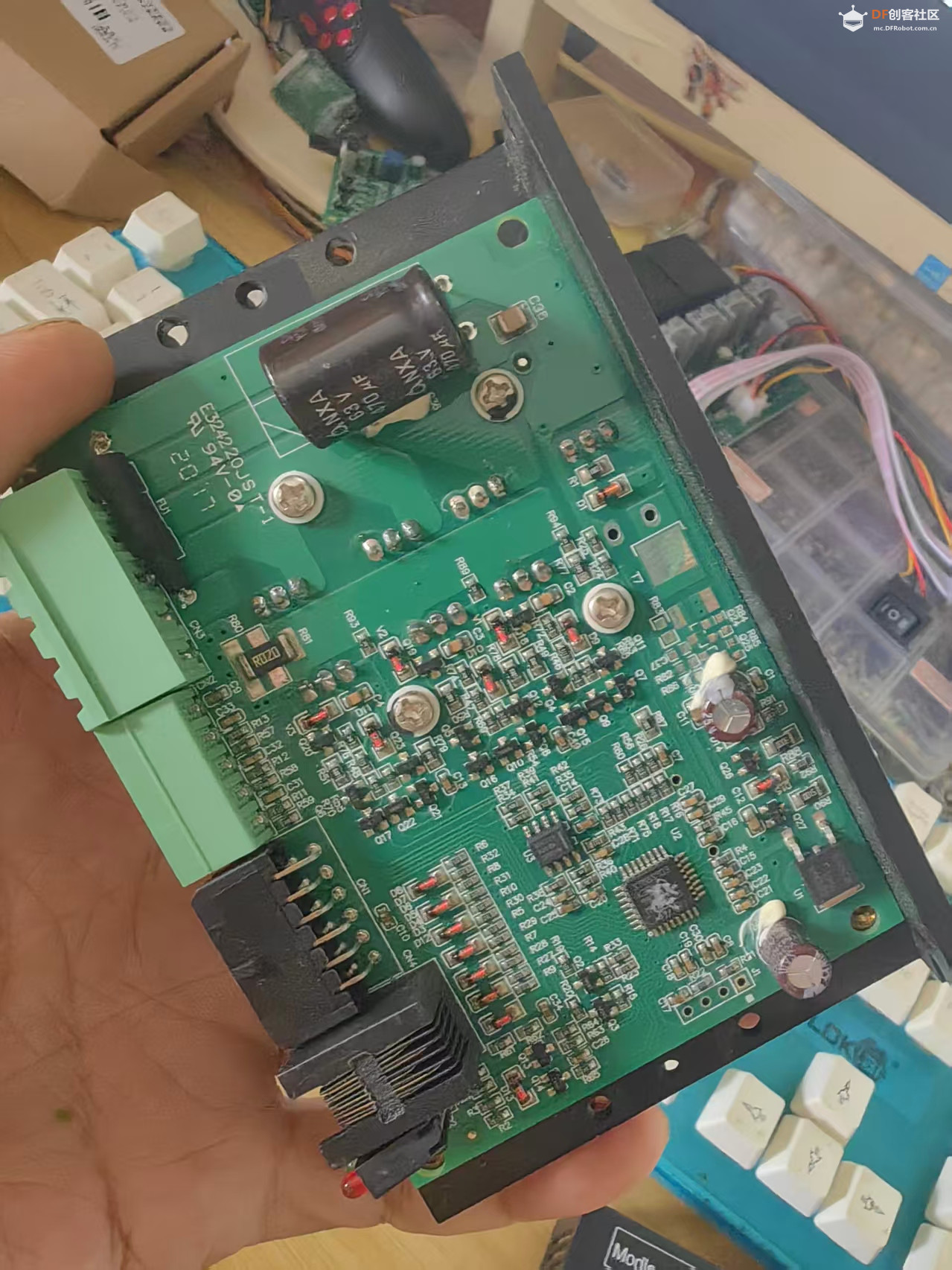

【花雕动手做】ZDBLD510 直流有感无刷电机驱动板 24V/48V 15A

# BLDC Controller AGV 有霍尔三相无刷电机驱动器

这是一款 AGV 机器人专用**带霍尔三相 BLDC 无刷电机控制器**，广泛用于自动导引车、巡检机器人、物料搬运小车等设备，支持有霍尔 BLDC 电机闭环调速，支持 RS232 上位机参数配置，具备完善的故障检测与保护功能，是移动机器人项目常用的无刷动力驱动单元。

## 1、核心电气参数

1. **供电电压：DC18~50V**，兼容 24V、36V、48V 直流供电，适配大部分 AGV 车载锂电系统
2. **适配电机：带霍尔传感器三相无刷电机（BLDC）**，依靠霍尔信号完成换相，低速扭矩表现好
3. **通信接口：RS232 串口**，可连接电脑上位机，修改电机极对数、加速时间、调速模式等全部内部参数

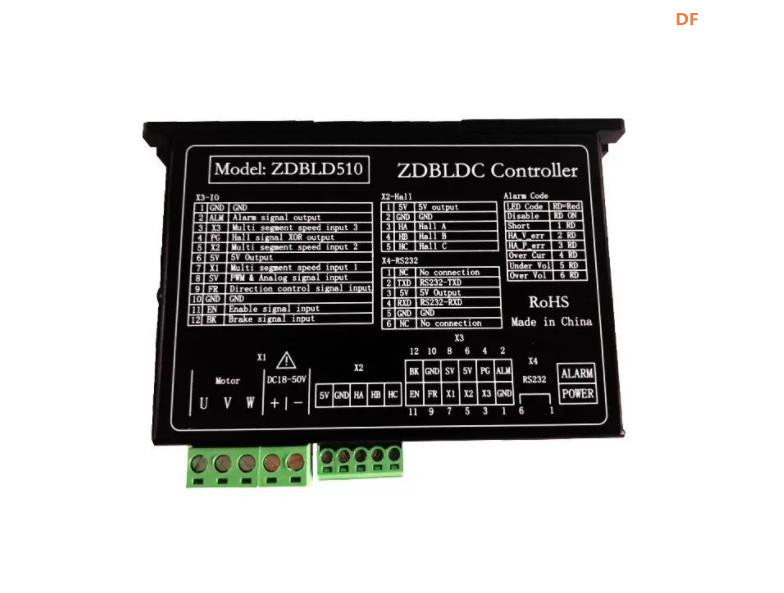

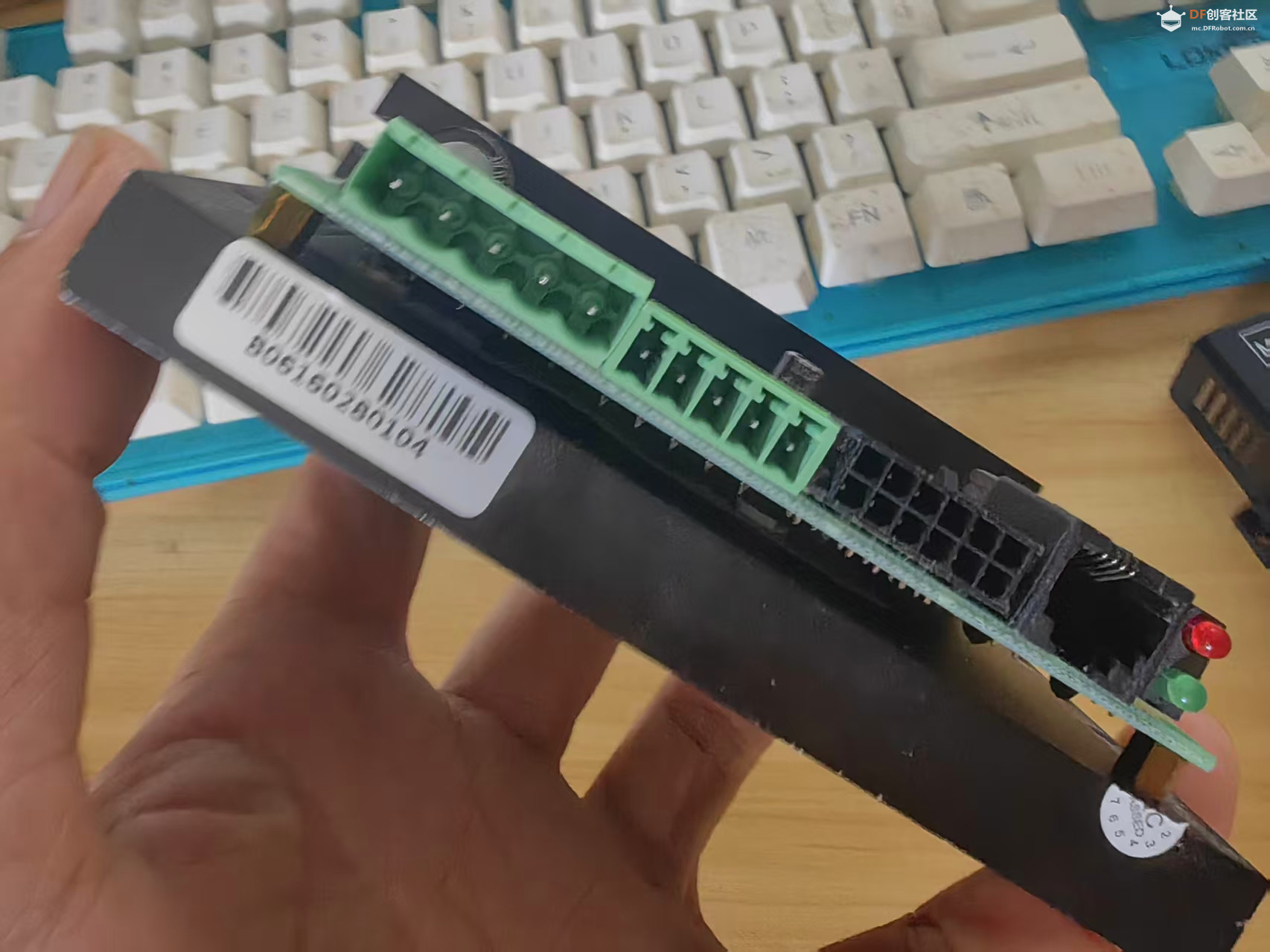

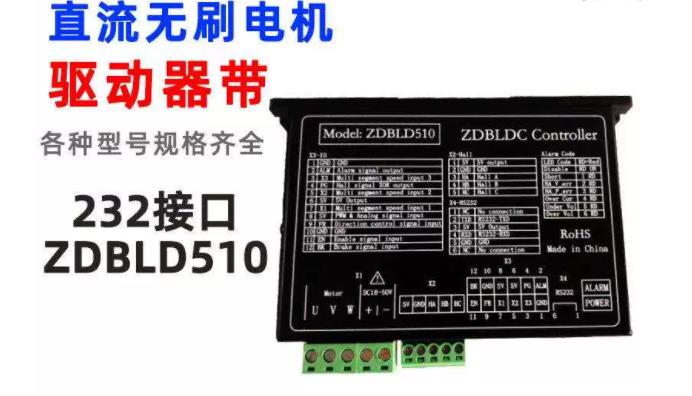

## 2、端子引脚定义

- **X1 端子（电机动力 + 电源）**
U/V/W：三相电机动力输出线；DC18-50V +、-：驱动器直流供电输入端
- **X2 端子（霍尔信号）**
5V、GND：霍尔传感器供电；HA/HB/HC：电机 A/B/C 三相霍尔反馈信号
- **X3 端子（控制信号）**
BK、GND、5V、EN、FR、X1、X2：使能 EN、正反转 FR、刹车 BK、多路外部开关量输入；PG：编码器测速脉冲输出
- **X4 端子**
RS232：电脑串口调试；ALM：故障报警输出；PWR：电源指示

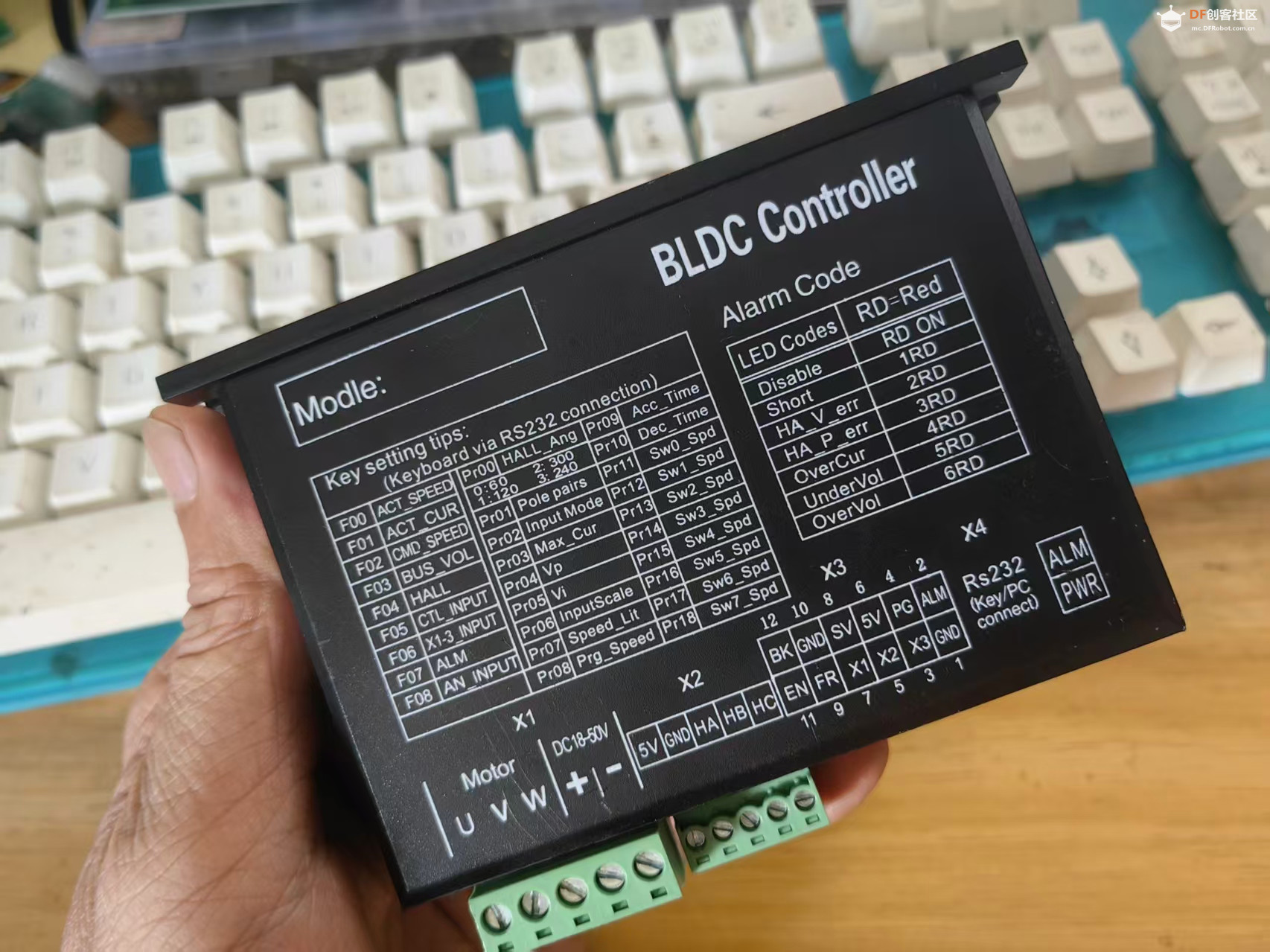

## 3、功能与参数配置（RS232 可设置项）

通过串口上位机可修改以下核心参数：

- F00 ACT_SPEED：实际转速读取
- F01 ACT_CUR：实时电流读取
- F02 CMD_SPEED：目标设定转速
- F03 BUS_VOL：母线电压
- F04 HALL：霍尔状态
- F05~F08：模拟量输入、报警信号等
- Pr00 极对数、Pr01 输入模式、Pr02 最大电流、Pr03 最大转速、Pr04 VI、Pr05 Inscale、Pr07 速度限制、Pr08 程序速度、Pr09 加速时间、Pr10 减速时间、Pr11~Pr18 多路外部档位速度设置（最多支持 7 档预设速度，由拨码开关 SW1~SW7 切换）

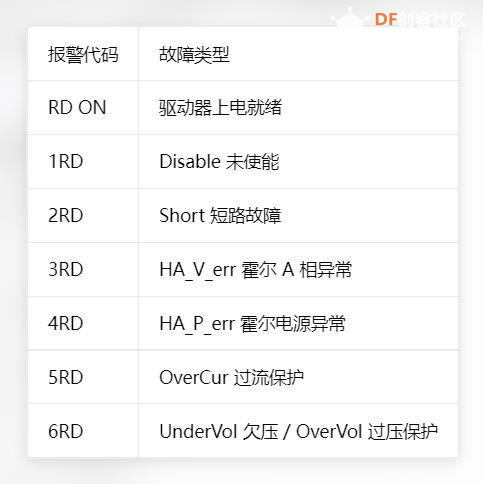

## 4、故障报警码（Alarm Code，红灯 RD）



## 6、核心特点

1. **闭环霍尔换相**：依靠霍尔元件获取转子位置，低速扭矩充足，启停平稳，适合 AGV 行走驱动
2. **多模式调速**：支持模拟量 0~5V 调速、外部拨码多档位预设速度、RS232 串口指令调速，适配多种机器人主控（Arduino、ESP32、PLC）
3. **完备硬件保护**：过流、过压、欠压、霍尔信号故障、输出短路保护，出现故障 ALM 报警信号输出，同时红灯提示故障代码
4. **正反转、刹车控制**：支持外部 IO 控制电机方向、电机刹车，方便底盘行走控制
5. **PG 脉冲测速输出**：可向外输出电机转速脉冲，用于上位机里程、速度闭环计算
6. 面板安装式金属外壳，抗干扰能力强，适合工业移动机器人场景

## 7、典型应用场景

AGV 自动搬运小车、巡检机器人、履带底盘、仓储无人车、小型电动作业设备、BLDC 动力底盘 DIY 开发。

## 8、使用注意事项

1. **仅支持带霍尔的三相无刷电机**，无感无刷电机无法直接使用这款驱动器
2. 上电前确认供电电压在 DC18~50V 区间，严禁超压，接线区分动力线 U/V/W 与霍尔 HA/HB/HC，接错无法正常运转甚至损坏驱动器
3. 霍尔线束必须可靠连接，霍尔断线会直接触发霍尔报错停机
4. 电机极对数、加速 / 减速时间等参数，必须用 RS232 上位机匹配当前电机，参数不匹配会出现抖动、异响、启动无力
5. 电机短路、堵转时会触发过流保护锁止，断电重启清除故障后才能恢复运行
