【花雕学编程】Arduino动手做（199）---显示图标与中文

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

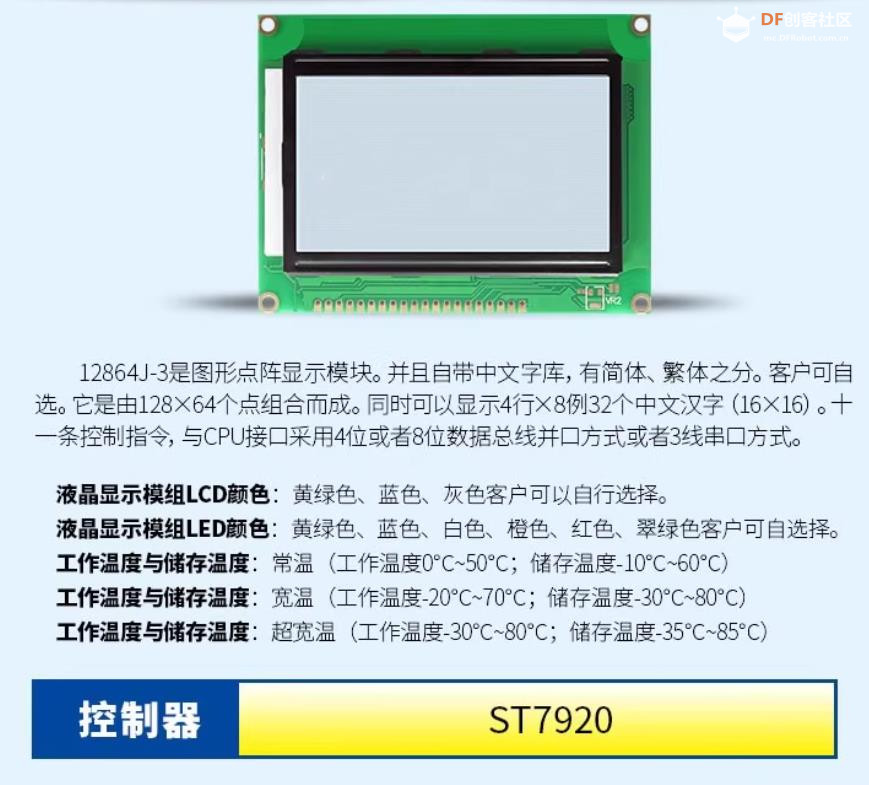

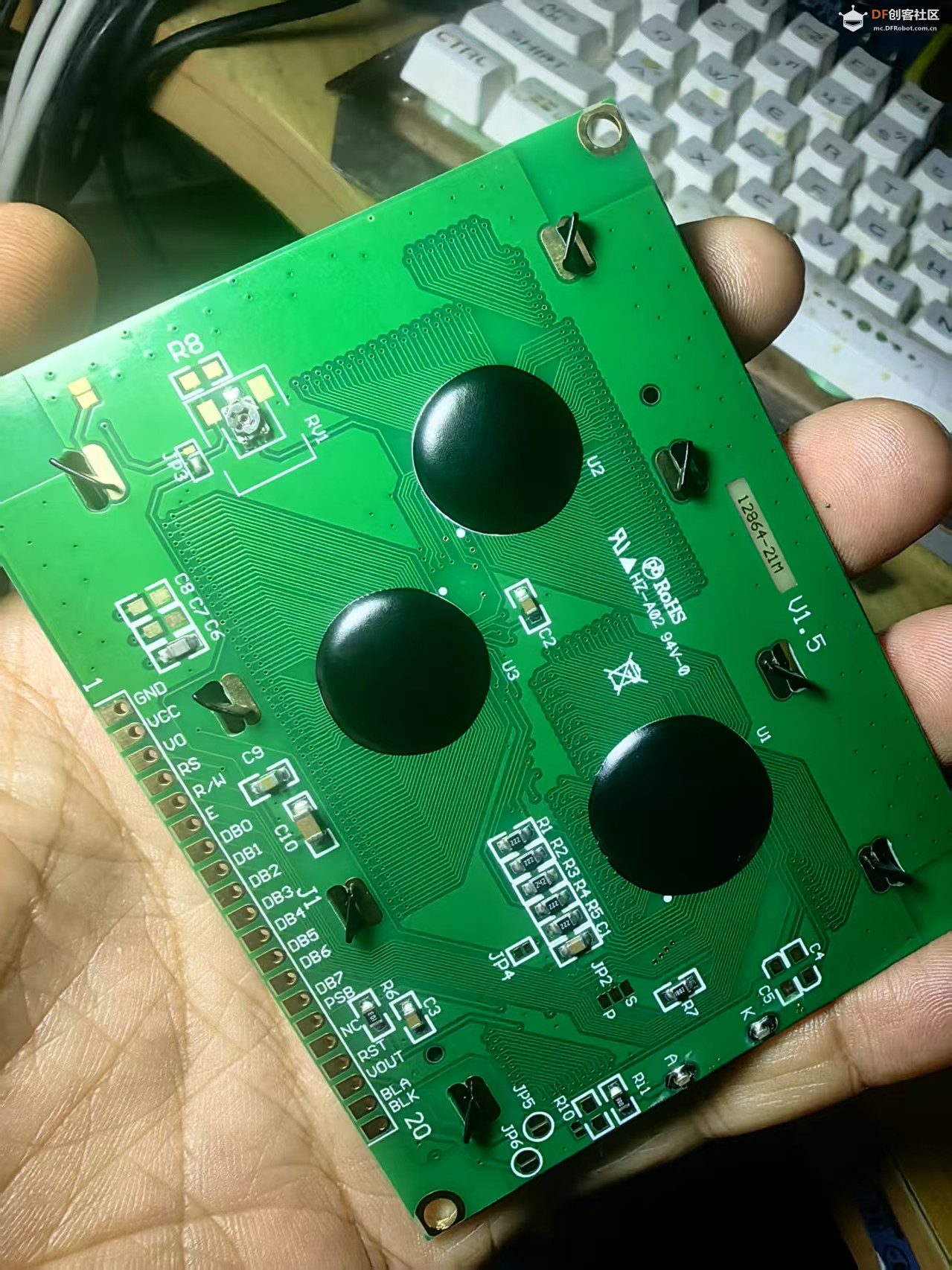

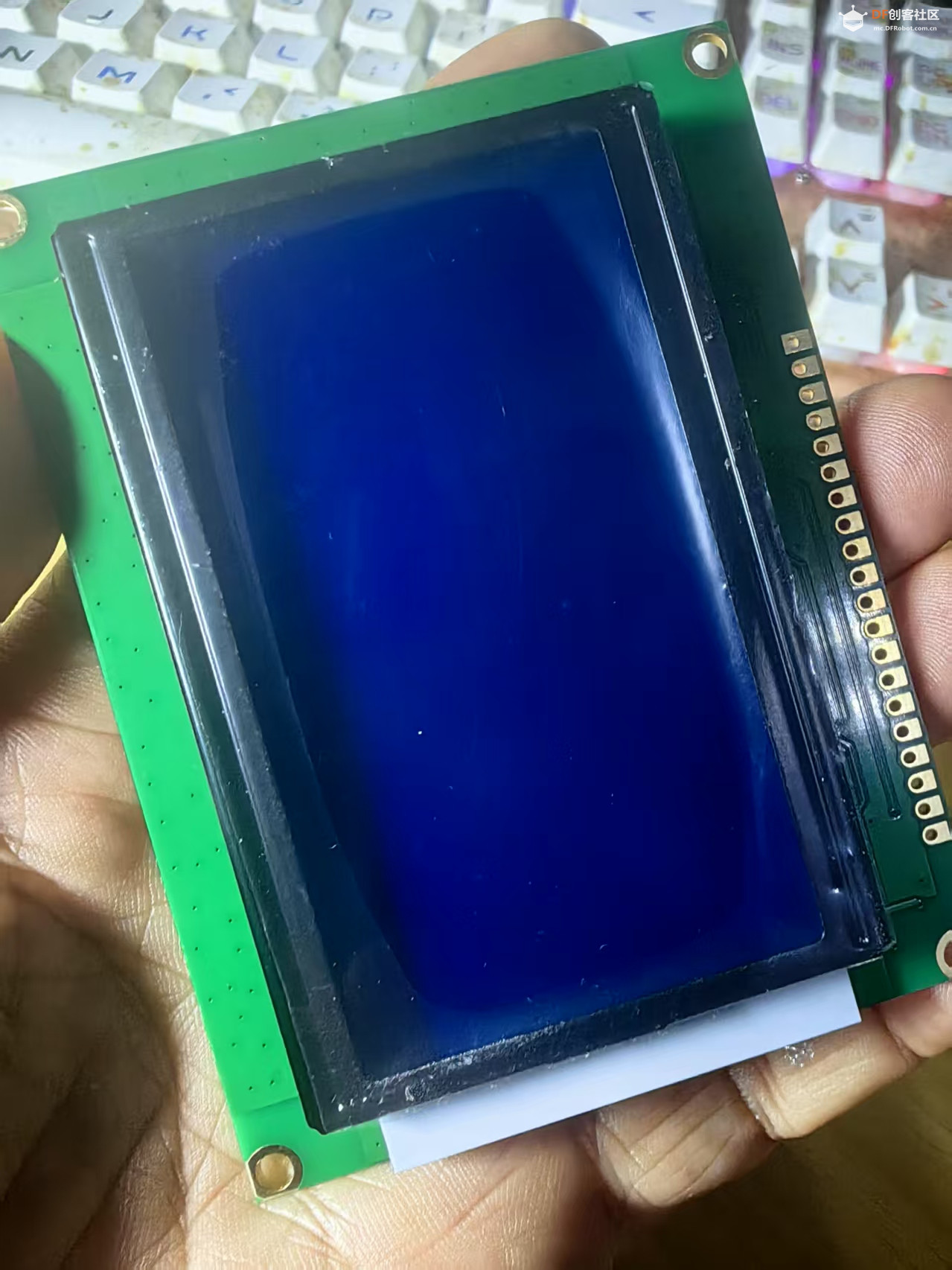

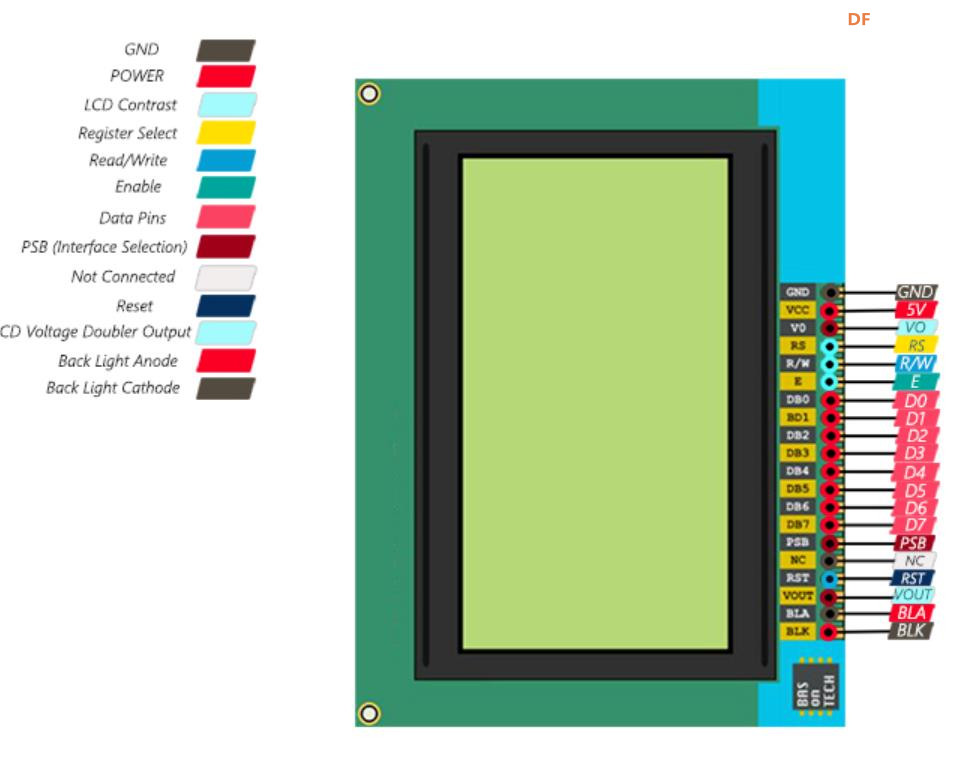

  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之十五：ESP32 ST7920屏幕之显示LOGO图标与中文文本

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之十五：ESP32 ST7920屏幕之显示LOGO图标与中文文本
*/

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif

// 使用软件 SPI 适配 ESP32

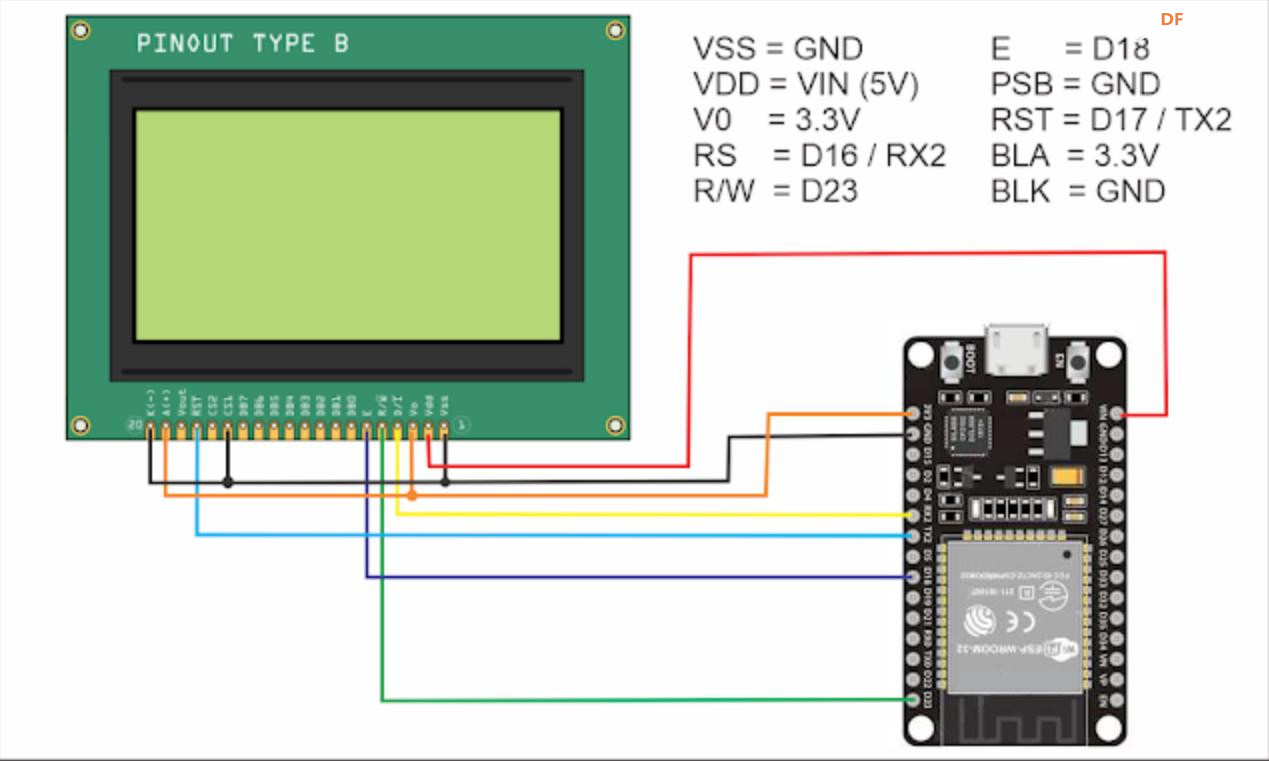

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

#define imgWidth 128
#define imgHeight 48  //這裡只用到48的高度，因為上方要放文字

static const unsigned char PROGMEM logo_bmp[] =
{
  0XFF, 0XFF, 0XFF, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XFF, 0XFF, 0XFF, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XFF, 0XFF, 0X1F, 0XFE, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XFF, 0XFF, 0X1F, 0XFC, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X7F, 0XFF, 0X1F, 0XFC, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X7F, 0XF8, 0X3F, 0XFE, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X3F, 0XC0, 0XBF, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X27, 0X00, 0XDF, 0XFF, 0XFF, 0XC1, 0X00, 0X18, 0X00, 0X06, 0X00, 0X1C, 0X40, 0X00, 0X00, 0X00,
  0X27, 0X00, 0XD8, 0XFF, 0XFF, 0XC1, 0X7E, 0X18, 0XFC, 0XFF, 0X03, 0X7F, 0XC0, 0XF0, 0XFF, 0X3F,
  0X33, 0X00, 0XC0, 0XFF, 0XFF, 0XC1, 0XFE, 0X7F, 0XFE, 0XFF, 0XC3, 0XE3, 0XCD, 0XF0, 0XFF, 0X3F,
  0X13, 0X3E, 0X00, 0XFF, 0XFF, 0XC1, 0X62, 0X3F, 0X80, 0X1F, 0XE0, 0X7F, 0XCD, 0X00, 0X30, 0X00,
  0X13, 0X7F, 0X00, 0XF8, 0XFF, 0X61, 0X67, 0X1B, 0XC0, 0X7F, 0X00, 0X7F, 0XCC, 0X00, 0X30, 0X00,
  0X99, 0XFF, 0X00, 0XE0, 0XFF, 0XE1, 0X2F, 0X1B, 0XF8, 0XE6, 0X01, 0X00, 0XCC, 0X00, 0X30, 0X00,
  0X89, 0XFF, 0X00, 0X00, 0XFF, 0X71, 0X38, 0X1B, 0X3E, 0X86, 0XC7, 0XFF, 0XCC, 0X00, 0X30, 0X00,
  0X89, 0XFF, 0X00, 0X00, 0XF8, 0X71, 0XD8, 0X7F, 0X26, 0X46, 0XC4, 0XFF, 0XCD, 0X00, 0X30, 0X00,
  0X87, 0XFF, 0X00, 0X00, 0XF8, 0X79, 0X8C, 0X7F, 0X30, 0X64, 0XC0, 0XFF, 0XCD, 0X00, 0X30, 0X00,
  0X07, 0X7F, 0X80, 0X01, 0XF8, 0X79, 0X87, 0X18, 0XFE, 0XF9, 0XC7, 0XFF, 0XCD, 0X00, 0X30, 0X00,
  0X07, 0X3E, 0XC0, 0X07, 0XFC, 0X61, 0XC2, 0X10, 0XFF, 0XF9, 0XC7, 0X80, 0XCD, 0X00, 0X30, 0X00,
  0X03, 0X1C, 0XE0, 0X07, 0XFC, 0X61, 0XFF, 0X3F, 0X30, 0XE0, 0XC0, 0XFF, 0XCD, 0X00, 0X30, 0X00,
  0X0F, 0X00, 0XE0, 0X0F, 0XF2, 0X61, 0XFF, 0X3F, 0X78, 0XF0, 0XC0, 0XFF, 0XCC, 0X00, 0X30, 0X00,
  0X7F, 0X00, 0XE0, 0X07, 0XF2, 0X61, 0XE0, 0X01, 0XFC, 0XF9, 0XC1, 0X00, 0XCC, 0X00, 0X30, 0X00,
  0XE3, 0X03, 0XE0, 0X07, 0XF9, 0X61, 0XF0, 0X03, 0XBC, 0X79, 0X43, 0XFE, 0XCC, 0X00, 0X30, 0X00,
  0X81, 0X0F, 0XC0, 0X03, 0XF9, 0X61, 0XFC, 0X0E, 0X36, 0X6C, 0X67, 0XFE, 0XC1, 0X00, 0X30, 0X00,
  0X01, 0X7C, 0X00, 0X80, 0XF9, 0X61, 0XCF, 0X3C, 0X33, 0X66, 0X66, 0X86, 0XC1, 0X00, 0X30, 0X00,
  0X03, 0XE0, 0X01, 0X80, 0XFC, 0X61, 0XC7, 0X30, 0X30, 0X60, 0X60, 0XFE, 0XC1, 0XF8, 0XFF, 0X7F,
  0X1F, 0X80, 0X0F, 0X80, 0X8C, 0X61, 0XC0, 0X00, 0X30, 0X60, 0X60, 0XFE, 0X7D, 0XF8, 0XFF, 0X7F,
  0XFD, 0X00, 0X7C, 0XC0, 0X8F, 0X61, 0XC0, 0X00, 0X20, 0X40, 0X00, 0X82, 0X38, 0X00, 0X00, 0X00,
  0XF1, 0X03, 0XF0, 0XC1, 0X8F, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X33, 0X07, 0X80, 0XEF, 0XCF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X33, 0X38, 0X00, 0XFC, 0X8F, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XB1, 0XE3, 0X03, 0XF0, 0X0F, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X71, 0X1C, 0X1F, 0XF0, 0X1F, 0XC1, 0X00, 0X00, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XC1, 0X71, 0X78, 0XF0, 0XFF, 0X41, 0X00, 0X00, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X01, 0X8E, 0XE3, 0XFB, 0XCF, 0X01, 0X00, 0X00, 0X0C, 0X00, 0X00, 0X00, 0X00, 0X00, 0X0C, 0X00,
  0X01, 0X38, 0XE6, 0XFF, 0X9F, 0XC1, 0XBE, 0XF3, 0XCC, 0X9C, 0X07, 0XC7, 0XF9, 0X0E, 0X5E, 0X64,
  0X81, 0XC7, 0X31, 0XFE, 0XE3, 0XC1, 0X76, 0X93, 0X6D, 0XB6, 0X87, 0X61, 0XBB, 0X1B, 0XCC, 0X66,
  0X81, 0X3F, 0X1F, 0XF8, 0XC1, 0XC1, 0X66, 0X86, 0X3D, 0XB2, 0X81, 0X30, 0X9A, 0X19, 0XCC, 0X2E,
  0X01, 0X7F, 0XC8, 0X38, 0XE2, 0XC1, 0X66, 0XF6, 0X3D, 0XBF, 0XC1, 0X30, 0X9E, 0X19, 0XCC, 0X2A,
  0X01, 0X7C, 0X00, 0X24, 0XF6, 0XC1, 0X66, 0X96, 0X6D, 0X83, 0X81, 0X30, 0X9A, 0X19, 0X8C, 0X3B,
  0XC1, 0X7C, 0X00, 0X26, 0XFE, 0XC1, 0X66, 0X9E, 0X6D, 0X86, 0XB1, 0X61, 0X9B, 0XD9, 0X8C, 0X19,
  0XC1, 0X0E, 0X00, 0XE2, 0XFF, 0XC1, 0X66, 0XF6, 0XCD, 0X9C, 0X31, 0XC7, 0X99, 0XD9, 0X98, 0X19,
  0XE1, 0X0F, 0X00, 0XE3, 0XFF, 0XC1, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XE1, 0X0F, 0X00, 0XF1, 0XFF, 0X61, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X81, 0X07, 0X80, 0XFF, 0XFF, 0X21, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X01, 0X06, 0XC0, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X01, 0X00, 0XC0, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0X01, 0X00, 0XE6, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
  0XFF, 0XFF, 0XFF, 0XFF, 0XFF, 0X01, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00,
};

void setup(void) {
  u8g2.begin();
  u8g2.setDisplayRotation(U8G2_R2);  //視需求反轉LCD
}

void loop(void) {
  u8g2.setFont(u8g2_font_HelvetiPixelOutline_te); //設定字型
  u8g2.firstPage();
  do {
    u8g2.drawStr(0, 13, "Hello World !"); //輸出文字
    u8g2.drawXBMP(0, 16, imgWidth, imgHeight, logo_bmp); //繪圖
  } while ( u8g2.nextPage() );
  //delay(1000);
}
复制代码

代码简单解读

1️⃣ 初始化屏幕
• 使用 U8g2 库 控制 ST7920 LCD
• 采用 软件 SPI (U8G2_ST7920_128X64_F_SW_SPI)
• setDisplayRotation(U8G2_R2) 可能用于 旋转屏幕

2️⃣ 显示 LOGO & 文字
• drawStr() 在屏幕上显示 "Hello World!"
• drawXBMP() 绘制 LOGO 图像
• LOGO 以 XBM 格式 存储在 logo_bmp 中

3️⃣ 循环刷新
• firstPage() 初始化页面
• nextPage() 确保内容 正确渲染
• 循环更新显示，确保屏幕刷新

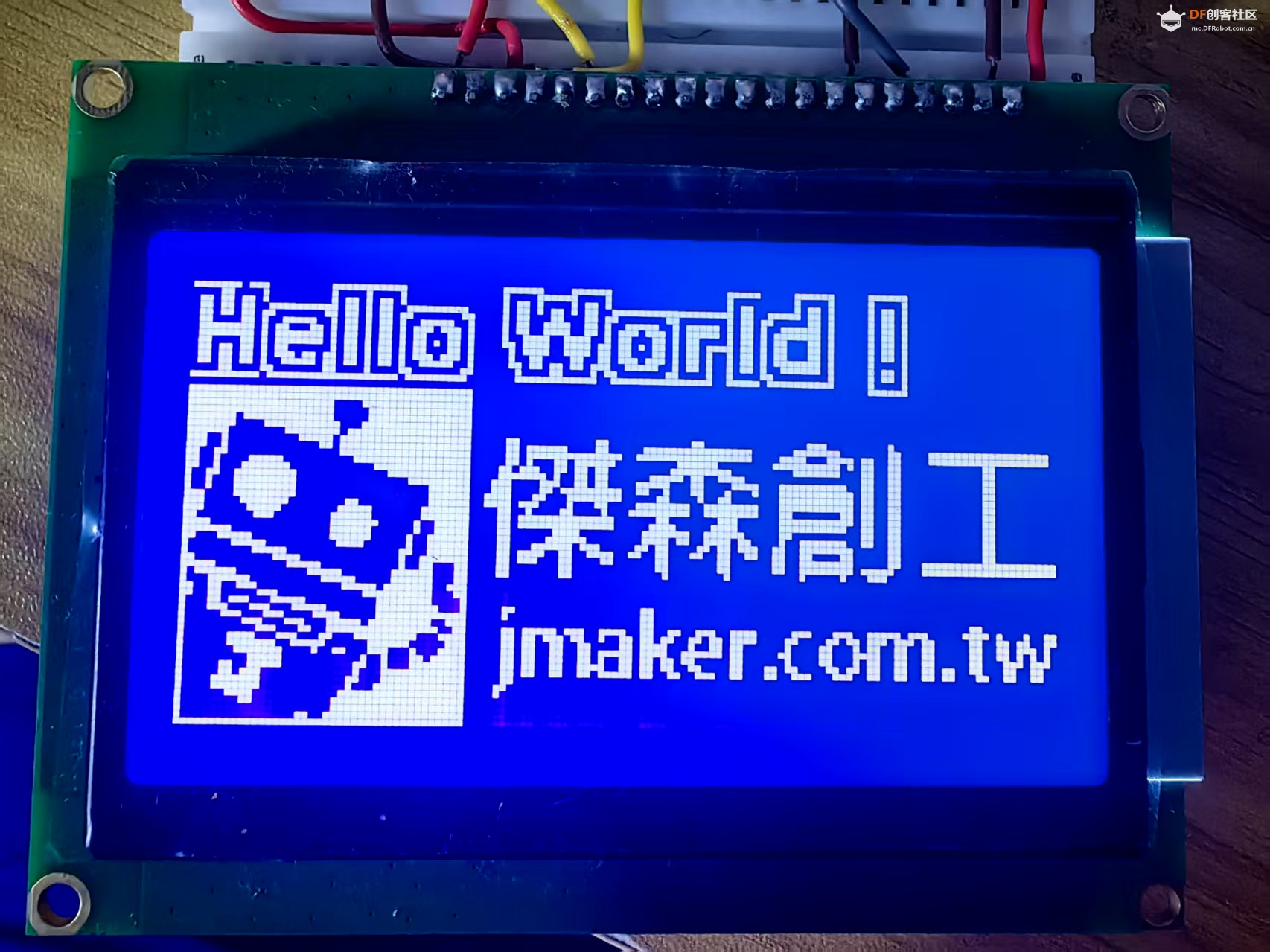

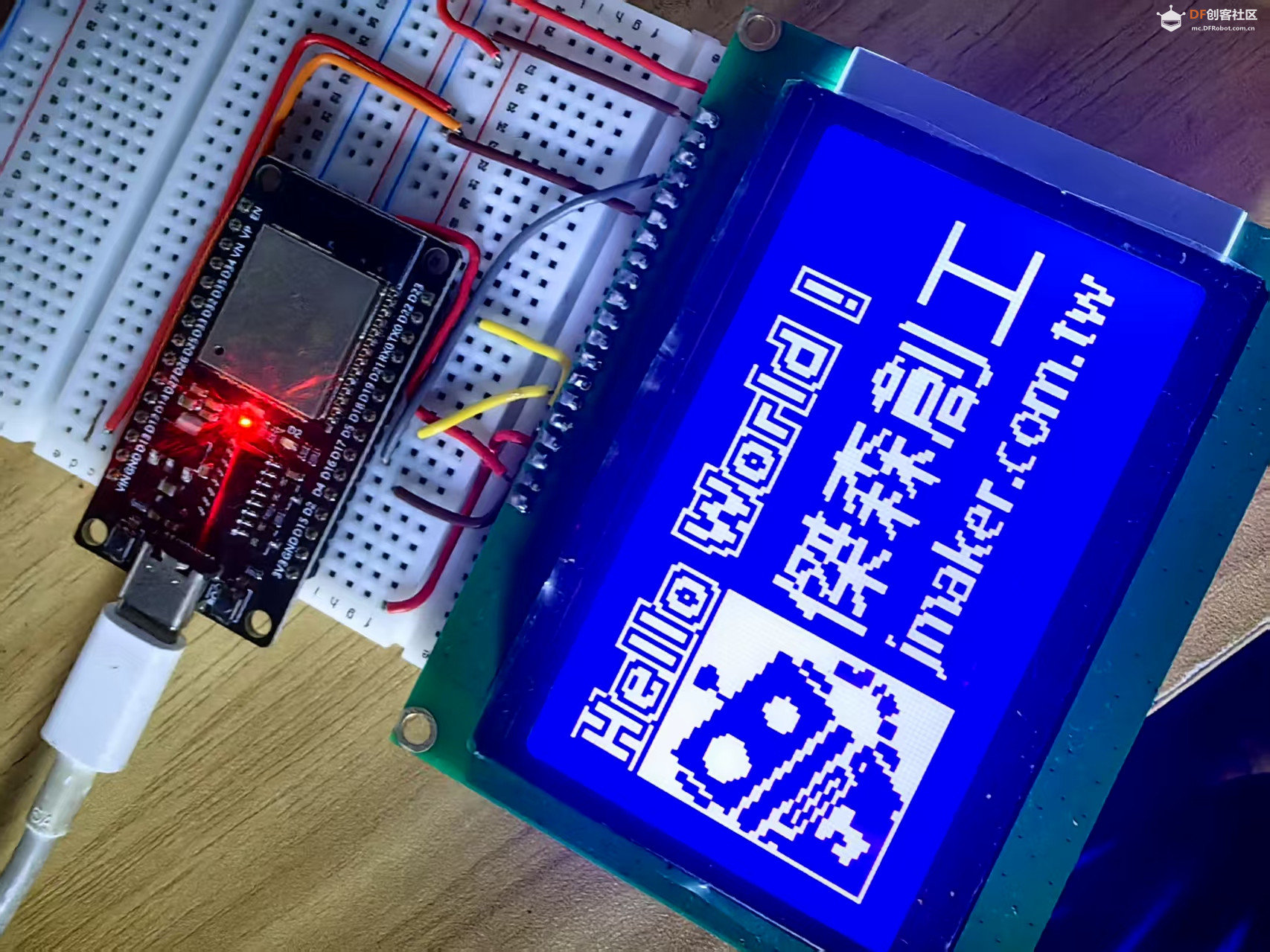

实验场景图
