[项目] 【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

[复制链接]
Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是:
1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。
2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。
3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。
4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图2

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

驴友花雕  中级技神
 楼主|

发表于 前天 11:10

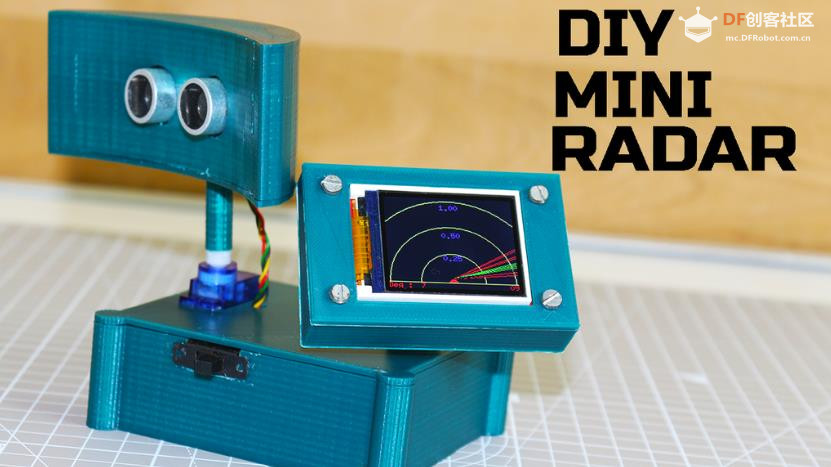

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

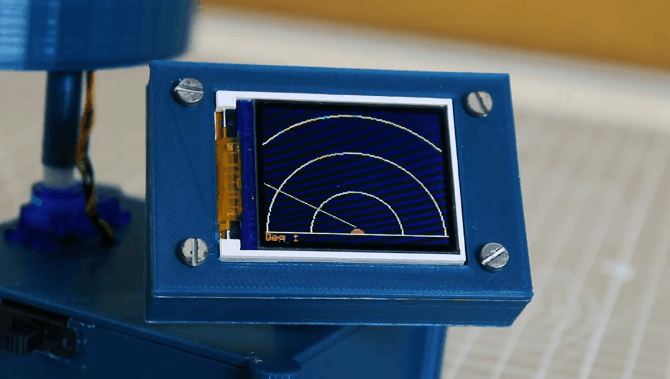

您好朋友们,在这个视频中,我制作了一个带显示屏的迷你紧凑型雷达,为此我使用了 HC-SR04 超声波传感器,该传感器发出超声波,从物体反射后返回传感器,

所有数据可视化都显示在 1.8 英寸 ST7735 显示屏上,如果雷达检测到任何物体,它将以红线显示。

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 前天 11:12

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

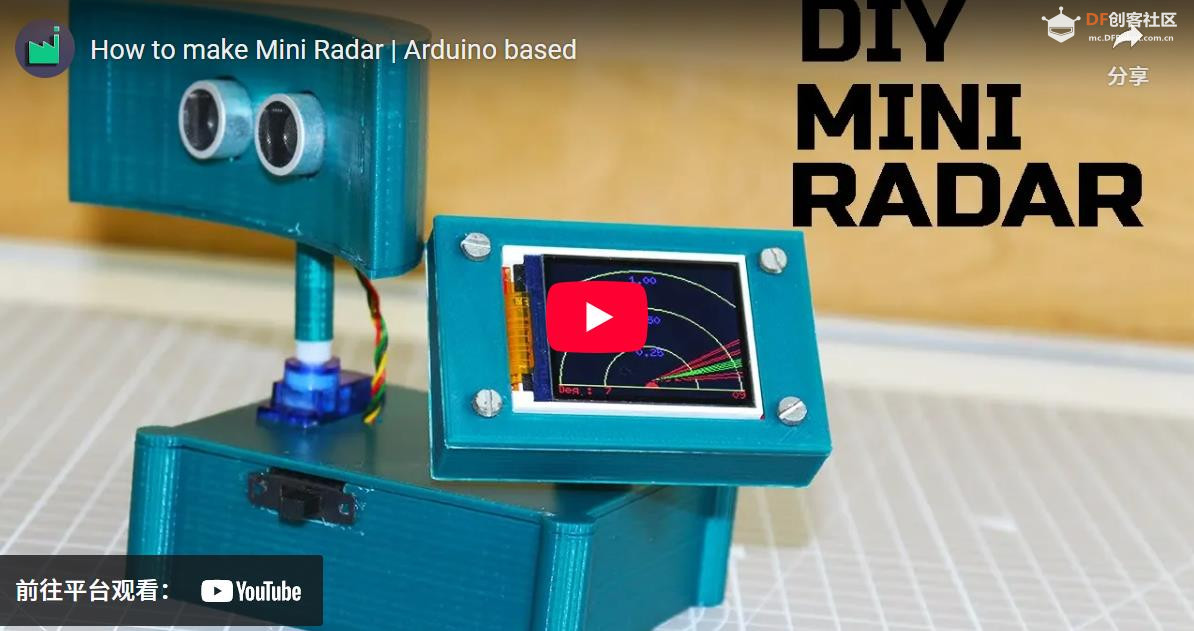

## 第 1 步:视频

观看此完整的教程视频  https://www.youtube.com/watch?v=60Vaq52BPk8

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 前天 11:16

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

## 第 2 步:所需材料

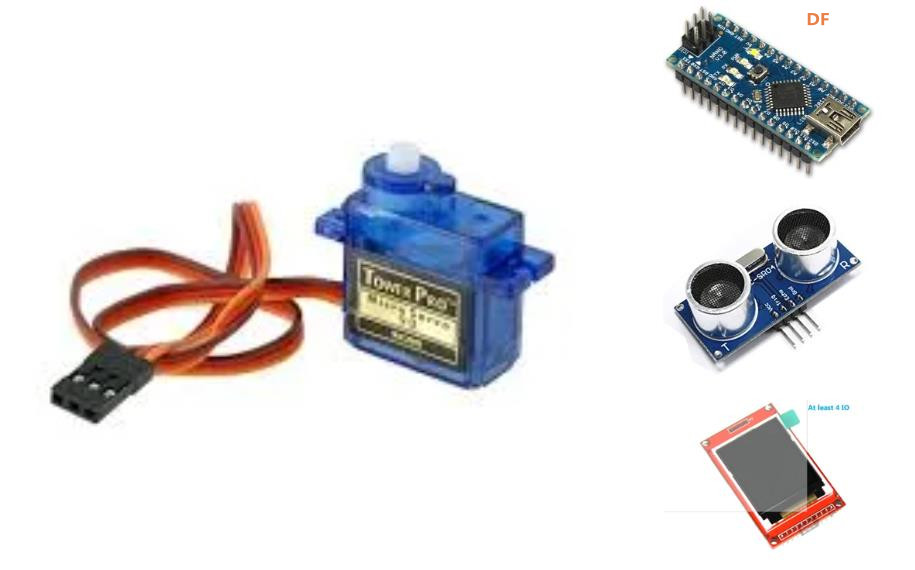

该项目有四个主要组成部分

Arduino nano 是我们项目的亮点

HC-SR04 是超声波传感器,这个传感器发射人类听不到的超声波,这个传感器与物体反射的超声波成比例产生一些值,在这个上我们还可以判断物体与传感器的距离。

SG90 微型伺服用于将超声波传感器旋转 180 度

ST77535显示器是我们的显示器,可在屏幕上显示所有数据

Arduino nano :- https://amzn.to/2Eq3tSK

HC-SR04 超声波传感器 :- https://amzn.to/2SEU4vQ

SG 90 伺服 :- https://amzn.to/2NG807N

1.8“ ST7735 显示屏 :- https://www.aliexpress.com/item/NEW-1-8-inch-4-IO...

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 前天 11:18

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

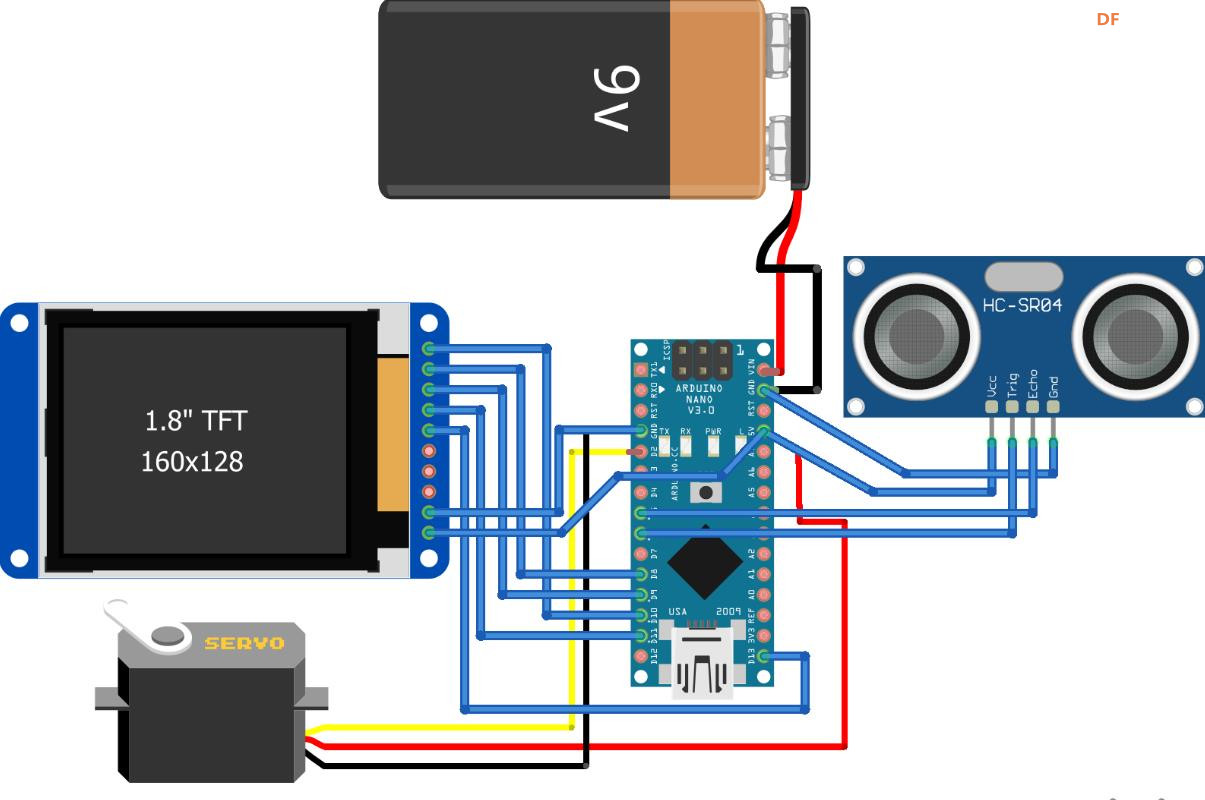

## 第 3 步:电路和代码

电路和代码
代码和其他详细信息见附件

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1


回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 前天 11:20

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

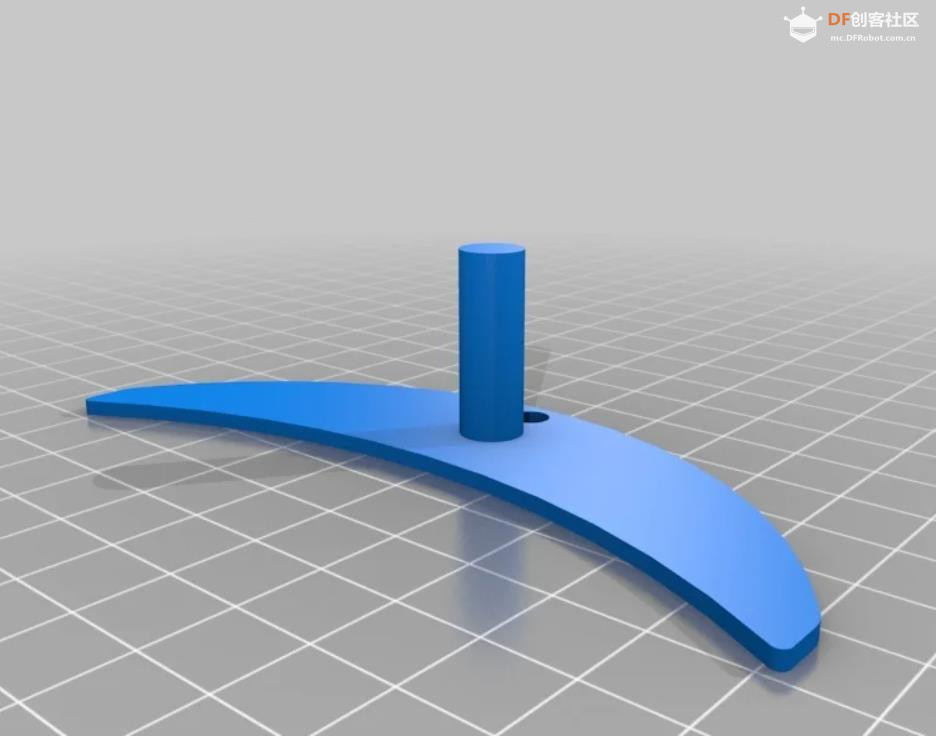

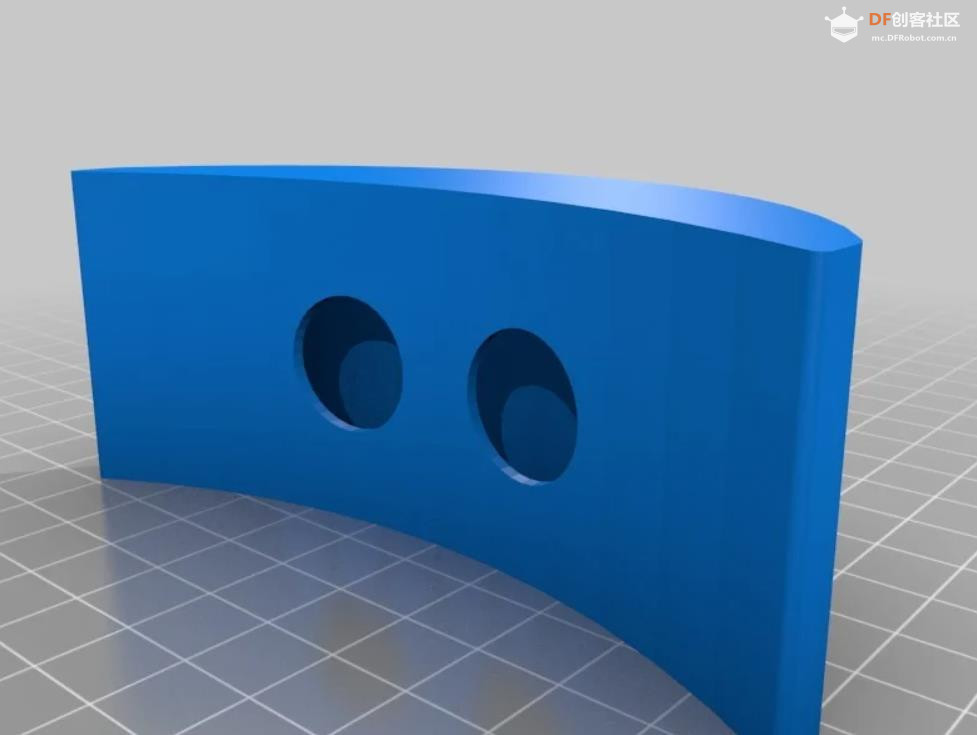

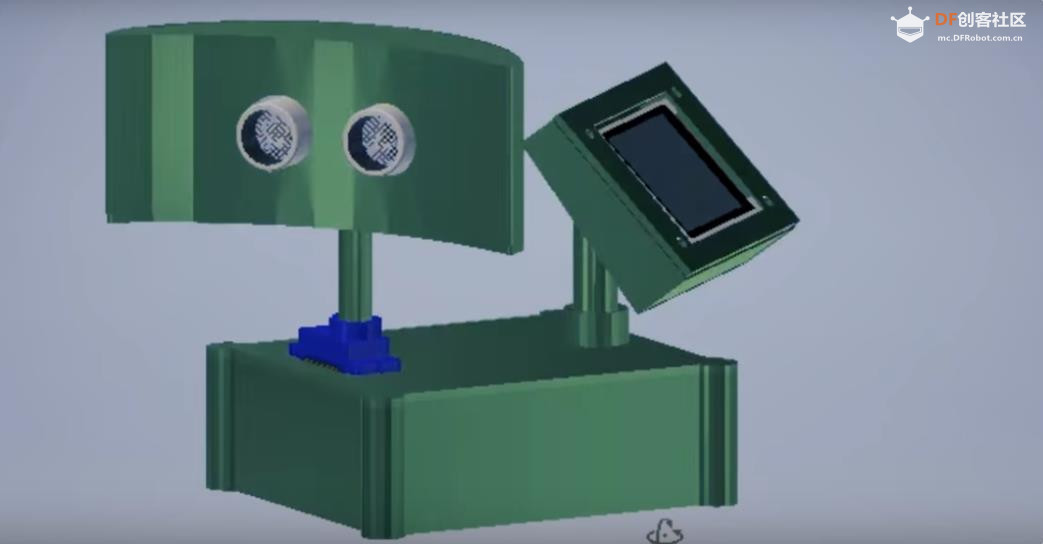

## 第 4 步:3D 文件

我有一台 Tevo 狼蛛打印机,我用 50% 填充的深绿色 PLA 打印了所有部件

打印完所有零件后,或者您可以设计自己的模型

如果您无法使用 3D 打印机,那么您可以使用亚克力板或纸板等材料。

按照电路图中所示进行布线,并将代码加载到 arduino。

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图2

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图3

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 前天 11:29

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达

附录
【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达
项目链接:https://www.instructables.com/Ho ... adar-Arduino-Based/
项目作者:印度  Mr innovative
项目视频(5分钟):https://www.youtube.com/watch?v=60Vaq52BPk8
项目代码:https://github.com/Mkishore7/Ard ... SR04-ST7735-Display
3D 文件:https://www.thingiverse.com/thing:3465440

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达图1

Arduino based Mini radar HC-SR04 ST7735 Display - 3465440.zip

6.04 MB, 下载次数: 13

Arduino-based-Mini-radar-HC-SR04-ST7735-Display-master.zip

158.72 KB, 下载次数: 11

回复

使用道具 举报
