[Micropython] 玩转ESP32P4：开启使用MicroPython

[复制链接]

本帖最后由 PY学习笔记于 2025-7-29 18:04 编辑

近期，dfrobot出了一款新的开发板——FireBeetle 2 ESP32-P4，板载ESP32P4，虽然没有内置的WIFI和BLE，但是它的性能十分的高，所以很有幸能体验到这款开发板

1.开发板介绍

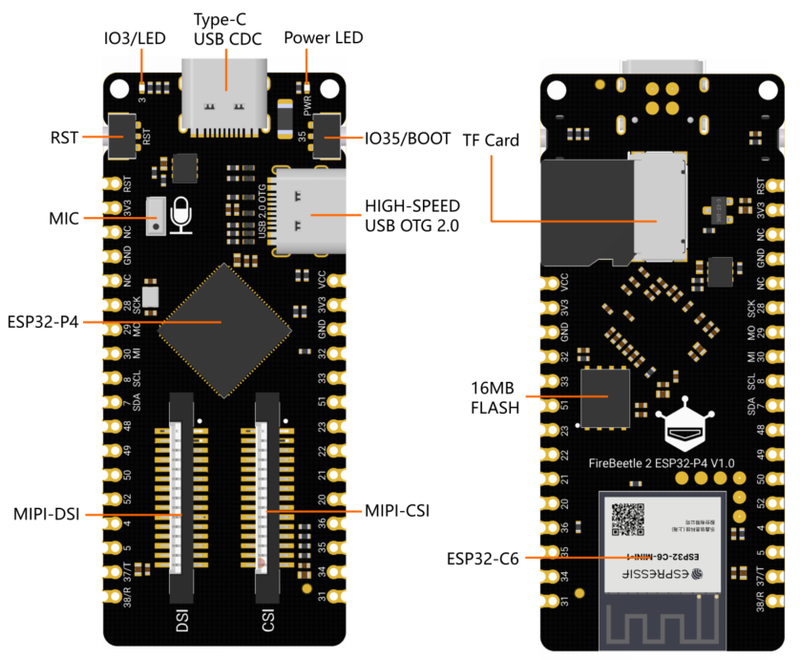

FireBeetle 2 ESP32-P4有很多种外设:

Type-C USB CDC：Type-C USB烧录、调试接口
IO3/LED：板载LED引脚
Power LED：主板电源指示灯
RST：复位按键
IO35/BOOT：IO引脚/BOOT按键
MIC: MEMS PDM麦克风
HIGH-SPEED USB OTG 2.0: Type-C高速USB OTG 2.0
ESP32-P4：ESP32-P4芯片
MIPI-DSI: 两通道MIPI-DSI屏幕（兼容树莓派4B DSI屏幕线序）
MIPI-CSI: 两通道MIPI-DSI屏幕（兼容树莓派4B CSI摄像头线序）
TF Card: TF卡插槽
16MB FLASH: 16MB Flash存储
ESP32-C6：ESP32-C6-MINI-1模组，通过SDIO与ESP32-P4连接，用于扩展WiFi、蓝牙

2.micropython编译

现在micropython官方还没实现，因为他们的代码很多都是旧版的，要更新得一段时间，这里我使用PR上大佬得半成品改了改实现了除USB、屏幕（DF官方还未实现）外的其它外设，仓库地址：

https://github.com/Vincent1-python/micropython/tree/esp32p4

摄像头这里使用树莓派的摄像头实现，仓库地址：

https://github.com/Vincent1-python/micropython_csi_camera

考虑到后期需要使用jpeg的编码以及解码所以还需要使用cnadler86大佬的库，仓库地址：

https://github.com/cnadler86/mp_jpeg

接下来就可以开始编译了：

1.安装虚拟机

我用的是虚拟机，也可以用其它的方式安装Linux系统进行编译，建议VMware+Ubuntu，参考：

https://zhuanlan.zhihu.com/p/569274366

2.ESP-IDF开发环境安装

Ubuntu安装一些依赖包直接运行即可：

sudo apt-get update
sudo apt-get install git wget libncurses-dev flex bison gperf python3 python3-pip python3-setuptools python3-serial python3-click python3-cryptography python3-future python3-pyparsing python3-pyelftools cmake ninja-build ccache libffi-dev libssl-dev python-is-python3
复制代码

3.pip源配置

ESP-IDF安装过程中会在python virtual environment中使用pip安装所需的包，但默认情况下，pip使用的是国外的官方源，使得安装比较慢。可以使用以下命令将pip源配置到阿里云提升速度。

pip config set global.index-url <a href="http://mirrors.aliyun.com/pypi/simple" target="_blank">http://mirrors.aliyun.com/pypi/simple</a>
pip config set global.trusted-host mirrors.aliyun.com
复制代码

4.下载仓库

运行即可：

mkdir -p ~/esp
cd ~/esp
git clone <a href="https://gitee.com/EspressifSystems/esp-gitee-tools.git" target="_blank">https://gitee.com/EspressifSystems/esp-gitee-tools.git</a>
git clone <a href="https://gitee.com/EspressifSystems/esp-idf.git" target="_blank">https://gitee.com/EspressifSystems/esp-idf.git</a>
git clone -b esp32p4 <a href="https://github.com/Vincent1-python/micropython.git" target="_blank">https://github.com/Vincent1-python/micropython.git</a>
git clone <a href="https://github.com/Vincent1-python/micropython_csi_camera.git" target="_blank">https://github.com/Vincent1-python/micropython_csi_camera.git</a>
git clone <a href="https://github.com/cnadler86/mp_jpeg" target="_blank">https://github.com/cnadler86/mp_jpeg</a>
复制代码

5.切换ESP-IDF的版本

cd esp-idf
git checkout v5.4.1
复制代码

6.配置esp-idf

官方为了解决国内开发者从github克隆esp相关仓库慢的问题，已将esp-idf和部分重要仓库及其关联的子模块镜像到了jihu。根据官方建议，使用以下命令将仓库的URL替换为jihu的URL，并更新子模块，完成安装。

cd ~/esp/esp-gitee-tools
./jihu-mirror.sh set
./submodule-update.sh ~/esp/esp-idf/
./install.sh ~/esp/esp-idf/
复制代码

可能会提示Python virtual environment未安装成功。按照建议执行以下命令，并重新安装。

sudo apt install python3.10-venv
./install.sh ~/esp/esp-idf/
复制代码

安装一大堆东西后，提示(xx是用户名)：

All done! You can now run:
. /home/xx/esp/esp-idf/export.sh
复制代码

表示安装成功。添加环境变量：

cd ~/esp/esp-idf
source export.sh
复制代码

提示：idf.py buildinstall.sh步骤只需要执行一次。每次新会话都需要使用export.sh

7.确认esp-idf版本

idf.py –version
复制代码

再次确认ESP-IDFv5.4.1。

8.构建固件

cd ~/esp/micropython
make -C mpy-cross
cd ports/esp32
make submodules
make
复制代码

如果顺利的话，就会在~/esp/micropython/ports/esp32/build-FireBeetle_2_ESP32_P4/中生成一个firmware.bin固件。

9.绑定两个驱动

在~/esp中新建一个文件micropython.cmake写入以下代码：

include(${CMAKE_CURRENT_LIST_DIR}/micropython_csi_camera/micropython.cmake)
include(${CMAKE_CURRENT_LIST_DIR}/mp_jpeg/src/micropython.cmake)
复制代码

10.最终的编译

运行：

make clean
make USER_C_MODULES=~/esp/micropython.cmake
复制代码

运行完成后，会在~/esp/micropython/ports/esp32/build-FireBeetle_2_ESP32_P4/中生成一个firmware.bin固件。复制到合适的地方开始烧录。

固件.zip

3.烧录

网上有很多方式我就不详细写了，注意烧录地址为：0x002000

4.正式体验

这里板载外设为主：

LED测试：

from machine import Pin
import time

led = Pin(3,Pin.OUT)

while True:
    led.value(1)
    time.sleep(1)
    led.value(0)
    time.sleep(1)
复制代码

麦克风测试：

import os
from machine import Pin
from machine import I2S

SCK_PIN = 12
#WS_PIN = 25
SD_PIN = 9
I2S_ID = 0
BUFFER_LENGTH_IN_BYTES = 40000

# ======= AUDIO CONFIGURATION =======
WAV_FILE = "mic.wav"
RECORD_TIME_IN_SECONDS = 4
WAV_SAMPLE_SIZE_IN_BITS = 16
FORMAT = I2S.MONO
SAMPLE_RATE_IN_HZ = 8000
# ======= AUDIO CONFIGURATION =======

format_to_channels = {I2S.MONO: 1, I2S.STEREO: 2}
NUM_CHANNELS = format_to_channels[FORMAT]
WAV_SAMPLE_SIZE_IN_BYTES = WAV_SAMPLE_SIZE_IN_BITS // 8
RECORDING_SIZE_IN_BYTES = (
    RECORD_TIME_IN_SECONDS * SAMPLE_RATE_IN_HZ * WAV_SAMPLE_SIZE_IN_BYTES * NUM_CHANNELS
)


def create_wav_header(sampleRate, bitsPerSample, num_channels, num_samples):
    datasize = num_samples * num_channels * bitsPerSample // 8
    o = bytes("RIFF", "ascii")  # (4byte) Marks file as RIFF
    o += (datasize + 36).to_bytes(
        4, "little"
    )  # (4byte) File size in bytes excluding this and RIFF marker
    o += bytes("WAVE", "ascii")  # (4byte) File type
    o += bytes("fmt ", "ascii")  # (4byte) Format Chunk Marker
    o += (16).to_bytes(4, "little")  # (4byte) Length of above format data
    o += (1).to_bytes(2, "little")  # (2byte) Format type (1 - PCM)
    o += (num_channels).to_bytes(2, "little")  # (2byte)
    o += (sampleRate).to_bytes(4, "little")  # (4byte)
    o += (sampleRate * num_channels * bitsPerSample // 8).to_bytes(4, "little")  # (4byte)
    o += (num_channels * bitsPerSample // 8).to_bytes(2, "little")  # (2byte)
    o += (bitsPerSample).to_bytes(2, "little")  # (2byte)
    o += bytes("data", "ascii")  # (4byte) Data Chunk Marker
    o += (datasize).to_bytes(4, "little")  # (4byte) Data size in bytes
    return o


audio_in = I2S(
    I2S_ID,
    sck=Pin(SCK_PIN),
    #ws=Pin(WS_PIN),
    sd=Pin(SD_PIN),
    mode=I2S.PDM_RX,
    bits=WAV_SAMPLE_SIZE_IN_BITS,
    format=FORMAT,
    rate=SAMPLE_RATE_IN_HZ * 4,
    ibuf=BUFFER_LENGTH_IN_BYTES,


)

# allocate sample arrays
# memoryview used to reduce heap allocation in while loop
mic_samples = bytearray(40000)
mic_samples_mv = memoryview(mic_samples)


recording_buffer = bytearray(RECORDING_SIZE_IN_BYTES)
bytes_received = 0

print("Recording size: {} bytes".format(RECORDING_SIZE_IN_BYTES))
print("==========  START RECORDING ==========")
try:
    while bytes_received < RECORDING_SIZE_IN_BYTES:
        # read a block of samples from the I2S microphone
        bytes_read = audio_in.readinto(mic_samples_mv)
        if bytes_read > 0:
            bytes_to_write = min(
                bytes_read, RECORDING_SIZE_IN_BYTES - bytes_received
            )
            recording_buffer[bytes_received:bytes_received+bytes_to_write] = mic_samples_mv[0:bytes_to_write]
            print('FILL', bytes_received, bytes_to_write)
            bytes_received += bytes_read

    print("==========  DONE RECORDING ==========")
except (KeyboardInterrupt, Exception) as e:
    print("caught exception {} {}".format(type(e).__name__, e))


# Write to WAV
wav = open(WAV_FILE, "wb")

# create header for WAV file and write to SD card
wav_header = create_wav_header(
    SAMPLE_RATE_IN_HZ,
    WAV_SAMPLE_SIZE_IN_BITS,
    NUM_CHANNELS,
    SAMPLE_RATE_IN_HZ * RECORD_TIME_IN_SECONDS,
)
wav.write(wav_header)

# write samples to WAV file
wav.write(recording_buffer)

# cleanup
wav.close()
print("Wrote ", WAV_FILE)
audio_in.deinit()
复制代码

SD卡测试：

from machine import Pin,SDCard
import os


sd = SDCard(slot=0,width=4, sck=43, cmd=44, data=(39, 40, 41, 42), freq=40000000)

os.mount(sd, '/sd')
os.listdir('/sd')
print(os.listdir('/sd'))
os.listdir('/sd')
复制代码

联网测试：

import network,time
def connect():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('esp32p4正在联网',end="")
        wlan.connect('SSID', 'PWD')
        while not wlan.isconnected():
            print(".",end="")
            time.sleep(1)
    print('\n网络信息为: ', wlan.ifconfig())

connect()
复制代码

摄像头拍照测试：

import camera,time,jpeg
camera.init()
time.sleep(5)
img = camera.capture()  # bytes
camera.deinit()
with open("capture.jpg", "wb") as f:
    f.write(img)

print("JPEG 编码完成")
复制代码

网页图传测试：

microdot.zip

from microdot import Microdot
import time,jpeg,camera,network

def connect():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('esp32p4正在联网',end="")
        wlan.connect('SSID', 'PWD')
        while not wlan.isconnected():
            print(".",end="")
            time.sleep(1)
    print('\n网络信息为: ', wlan.ifconfig())
    ifconfig = wlan.ifconfig()
    print('请在浏览器打开:{}:5000'.format(ifconfig[0]))

connect()
app = Microdot()
camera.init()


@app.route('/')
def index(request):
    return '''<!doctype html>
<html>
  <head>
    <title>ESP32P4网页图传</title>
    <meta charset="UTF-8">
  </head>
  <body>
    <h1>ESP32P4网页图传：</h1>
    <img src="/video_feed" width="50%">
  </body>
</html>''', 200, {'Content-Type': 'text/html; charset=utf-8'}

@app.route('/video_feed')
def video_feed(request):
    def stream():
        yield b'--frame\r\n'
        while True:
            frame = camera.capture()
            yield b'Content-Type: image/jpeg\r\n\r\n' + frame + \
                b'\r\n--frame\r\n'
            gc.collect()
            #time.sleep_ms(50)

    return stream(), 200, {'Content-Type':
                           'multipart/x-mixed-replace; boundary=frame'}


if __name__ == '__main__':
    app.run(debug=True)
    camera.deinit()
复制代码
