[试用测评] 【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景

[复制链接]
本帖最后由 驴友花雕 于 2025-10-2 11:04 编辑

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图1

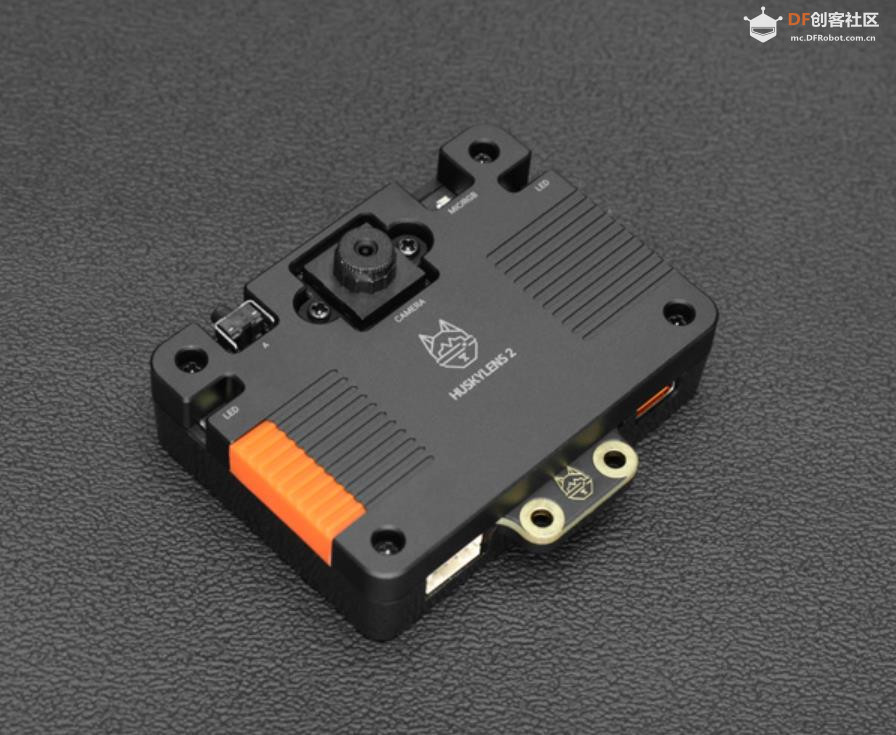

HUSKYLENS 2 (二哈识图 2) 是一款简单易用、玩法多样的AI视觉传感器,采用6TOPS算力专用AI芯片,预置人脸识别、目标检测、物体分类、姿态识别、实例分割等20余种开机即用的AI模型,同时,用户还可部署自行训练的模型,教会二哈识图识别任意目标物体。板载的UART / I2C端口,可以与主流控制器Arduinomicro:bit、ESP32、Raspberry Pi等开源硬件无缝连接,被广泛应用于创客、AI教育、STEAM教育和交互艺术领域。

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图2

驴友花雕  中级技神
 楼主|

发表于 8 小时前

【花雕动手做】AI 视觉二哈识图 2 之标签识别参数设置

本帖最后由 驴友花雕 于 2025-10-2 10:50 编辑

AprilTag 标签识别是一种视觉识别与空间定位技术,其核心目标是:通过摄像头自动检测图像中的 AprilTag 标签,并精确识别其身份编号、位置坐标与空间姿态(方向角度)。AprilTag 标签识别是视觉 AI 中极具工程价值的技术之一。它是机器人视觉、无人机导航、增强现实(AR)等领域中常用的定位与识别手段,具有高精度、低误识率、识别速度快等优势。

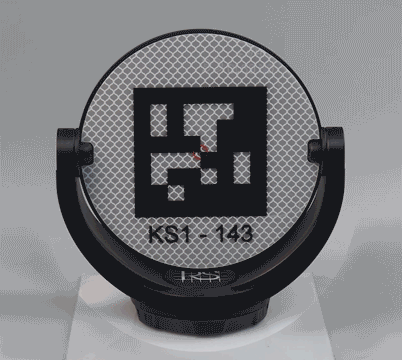

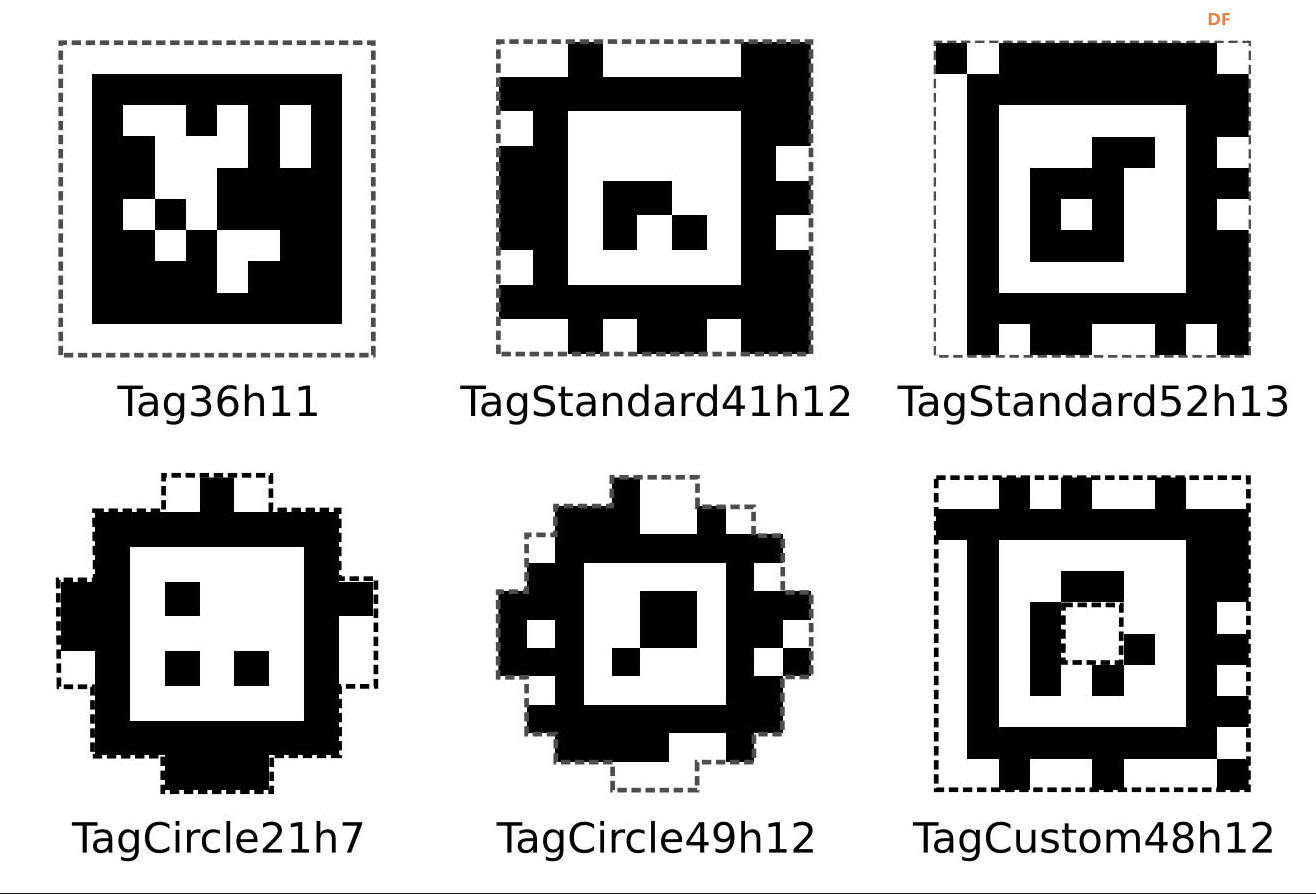

1、什么是 AprilTag?

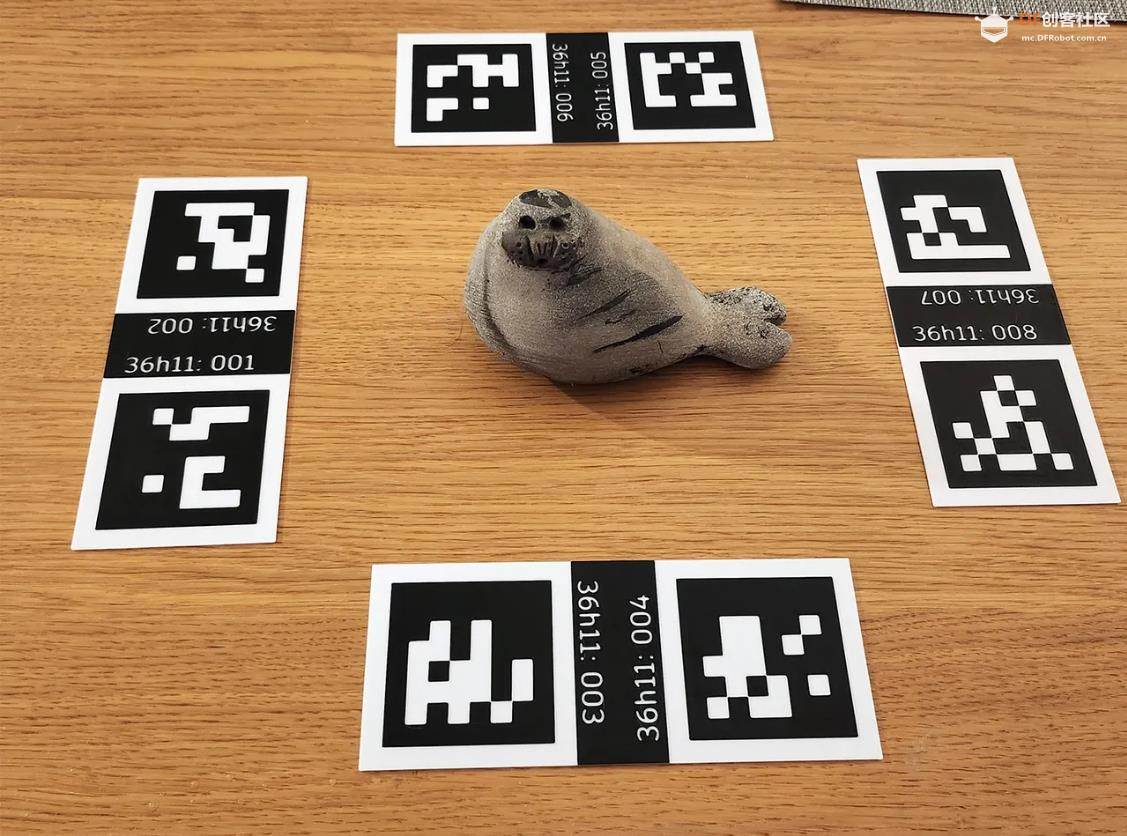

AprilTag 是一种类似二维码的二维视觉标记系统,由黑白方块组成,但结构更简洁,识别更稳定。每个标签包含:
唯一 ID 编码:每个标签代表一个独立编号,便于识别与区分。
定位边框:四角的黑白边框用于快速检测与几何定位。
内部编码区域:用于识别身份与容错处理。

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图7

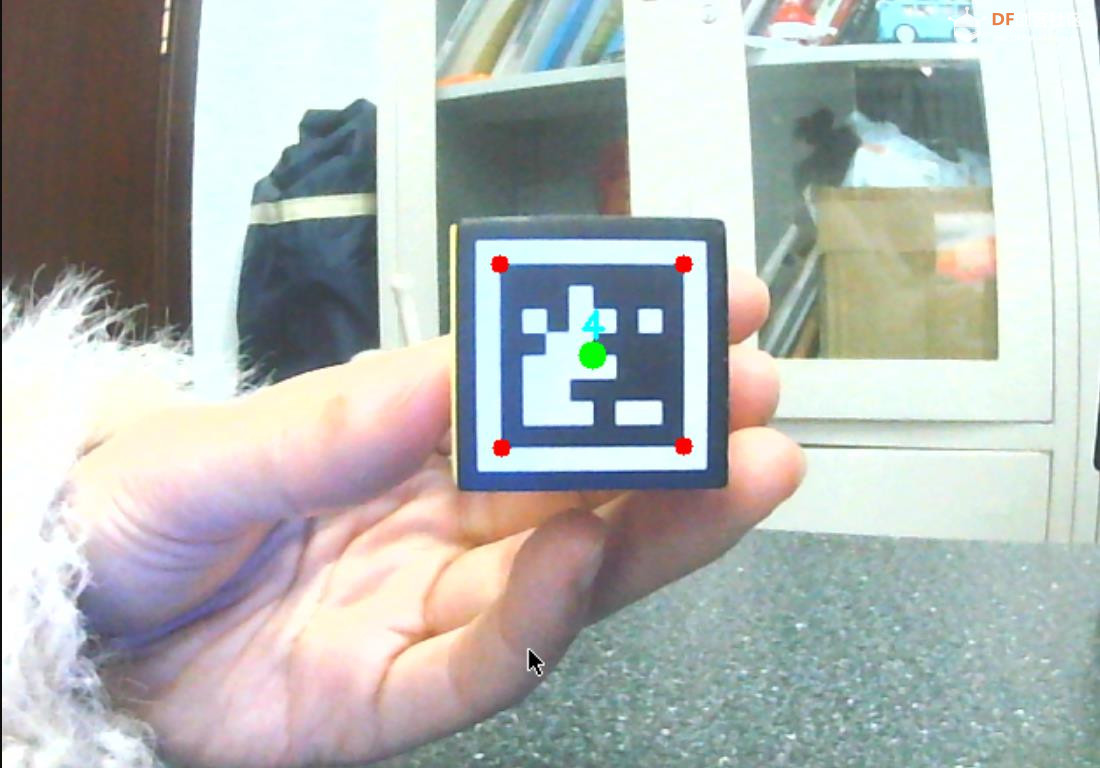

2、AprilTag 标签识别的基本流程
图像采集:通过摄像头获取包含标签的图像。
标签检测:识别图像中是否存在 AprilTag 标签。
ID 解码:解析标签的唯一编号。

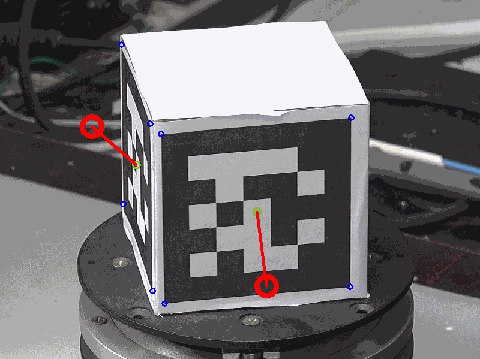

姿态估计:计算标签在三维空间中的位置与方向(6自由度)。
结果输出:返回标签 ID、位置坐标、旋转角度等信息。

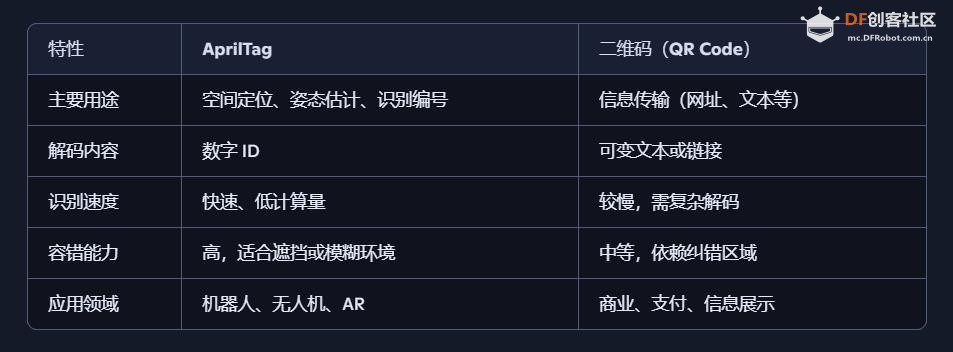

3、AprilTag 与二维码的区别

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图1

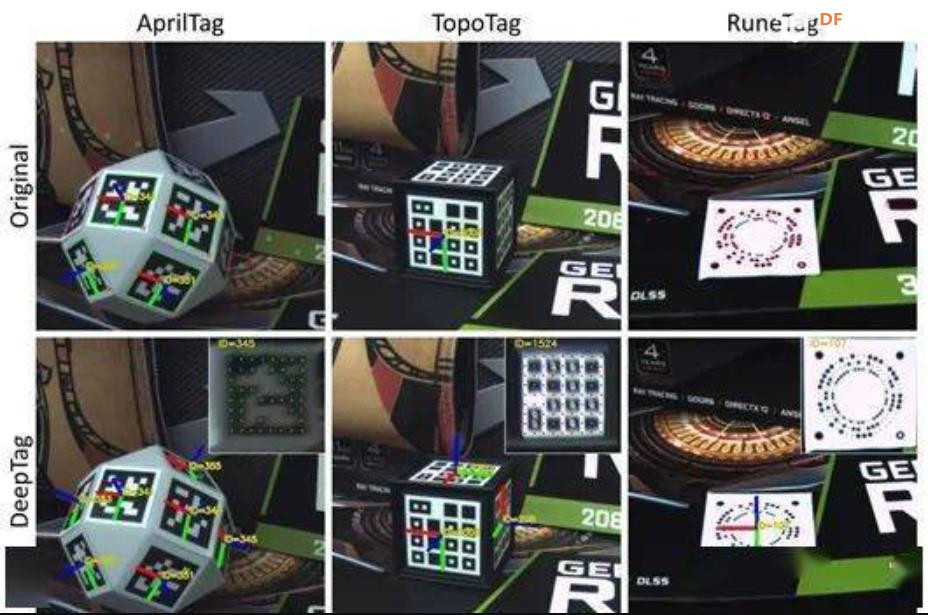

4、应用场景举例

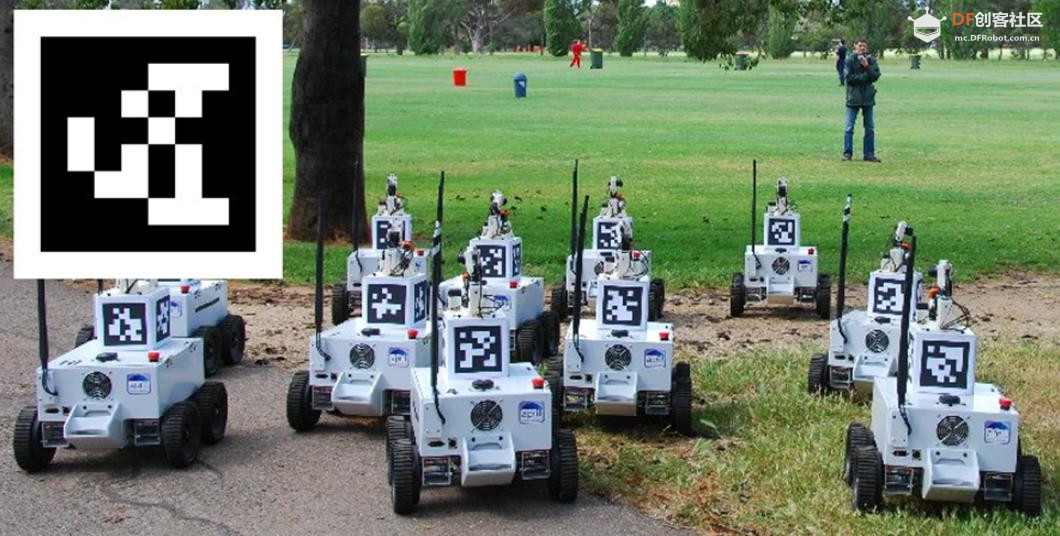

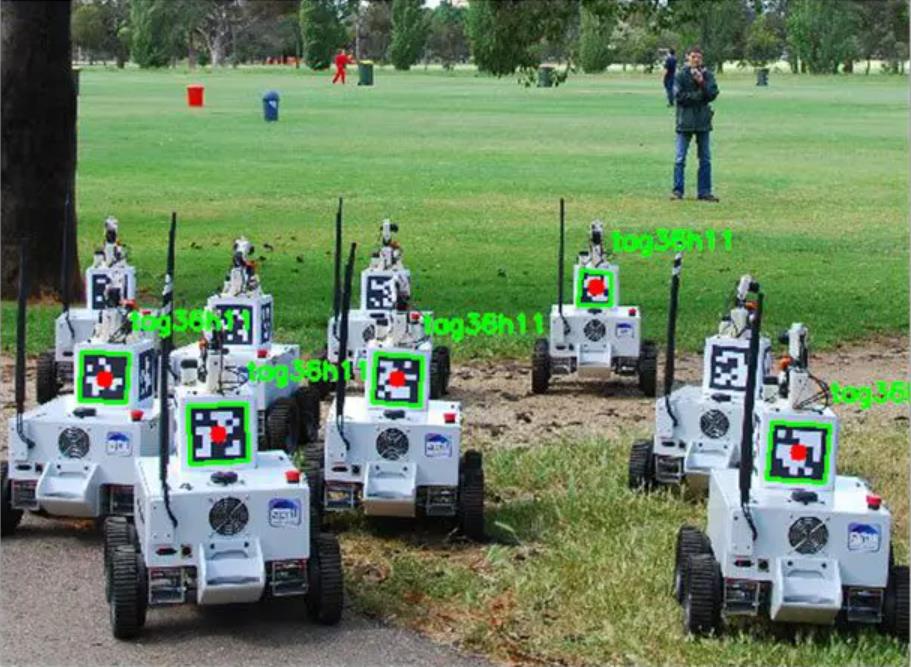

机器人导航:识别地面或墙上的标签,实现路径规划与定位。
无人机降落:通过识别地面标签进行精准悬停或着陆。
教育实验:学生用标签训练 AI 视觉识别与空间计算。
机械臂控制:识别工件上的标签,辅助抓取与装配。

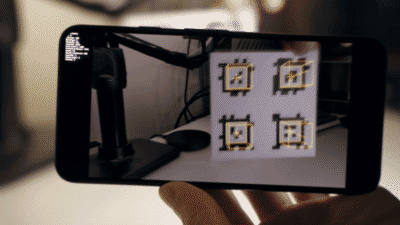

AR 增强现实:识别标签位置叠加虚拟内容。

5、 标签设计与使用建议
标签尺寸应根据识别距离调整(越远越大)
打印时保持高对比度与清晰边缘
安装时避免反光、遮挡或倾斜过大
可使用 3D 打印或激光雕刻制作耐用标签。

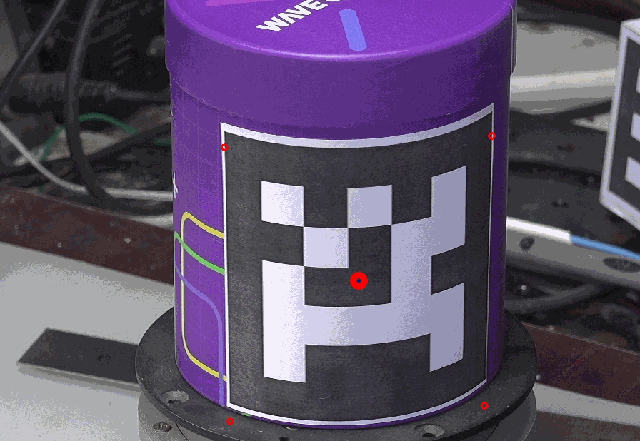

6、相关场景

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图2

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图3

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图4

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图6

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图5

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 8 小时前

【花雕动手做】AI 视觉二哈识图 2 之标签识别参数设置

本帖最后由 驴友花雕 于 2025-10-2 11:07 编辑

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图2


【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图3

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图1

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图5


【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图6


【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图7

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图4



回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 8 小时前

【花雕动手做】AI 视觉二哈识图 2 之标签识别参数设置

【花雕动手做】AI 视觉二哈识图 2 之标签识别应用场景图1
