[试用测评] 【花雕动手做】AI视觉传感器二哈识图2之标签识别测试

[复制链接]
【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图1

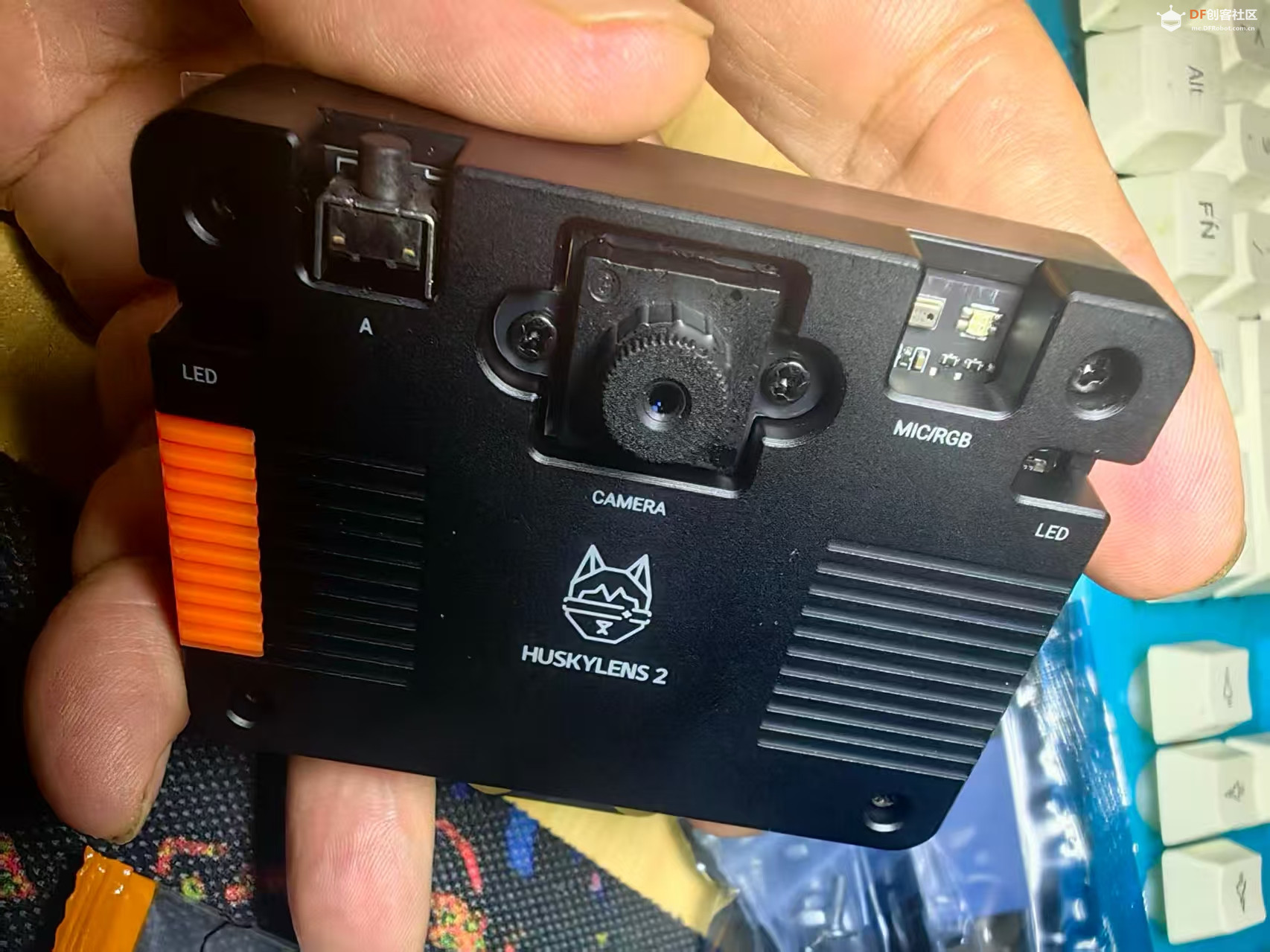

HUSKYLENS 2 (二哈识图 2) 是一款简单易用、玩法多样的AI视觉传感器,采用6TOPS算力专用AI芯片,预置人脸识别、目标检测、物体分类、姿态识别、实例分割等20余种开机即用的AI模型,同时,用户还可部署自行训练的模型,教会二哈识图识别任意目标物体。板载的UART / I2C端口,可以与主流控制器Arduinomicro:bit、ESP32、Raspberry Pi等开源硬件无缝连接,被广泛应用于创客、AI教育、STEAM教育和交互艺术领域。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图2

驴友花雕  中级技神
 楼主|

发表于 2 小时前

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试

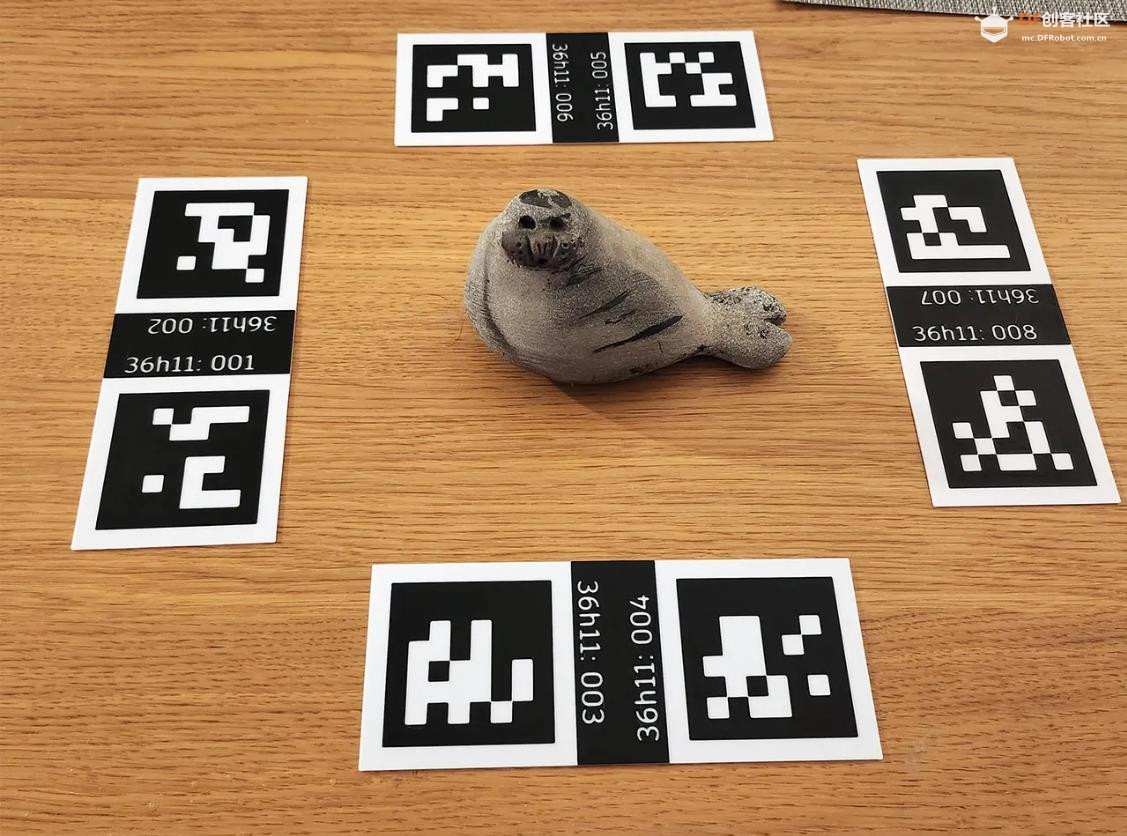

AprilTag 标签识别是一种视觉识别与空间定位技术,其核心目标是:通过摄像头自动检测图像中的 AprilTag 标签,并精确识别其身份编号、位置坐标与空间姿态(方向角度)。AprilTag 标签识别是视觉 AI 中极具工程价值的技术之一。它是机器人视觉、无人机导航、增强现实(AR)等领域中常用的定位与识别手段,具有高精度、低误识率、识别速度快等优势。

1、什么是 AprilTag?
AprilTag 是一种类似二维码的二维视觉标记系统,由黑白方块组成,但结构更简洁,识别更稳定。每个标签包含:
唯一 ID 编码:每个标签代表一个独立编号,便于识别与区分。
定位边框:四角的黑白边框用于快速检测与几何定位。
内部编码区域:用于识别身份与容错处理。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图1

2、AprilTag 标签识别的基本流程
图像采集:通过摄像头获取包含标签的图像。
标签检测:识别图像中是否存在 AprilTag 标签。
ID 解码:解析标签的唯一编号。
姿态估计:计算标签在三维空间中的位置与方向(6自由度)。
结果输出:返回标签 ID、位置坐标、旋转角度等信息。

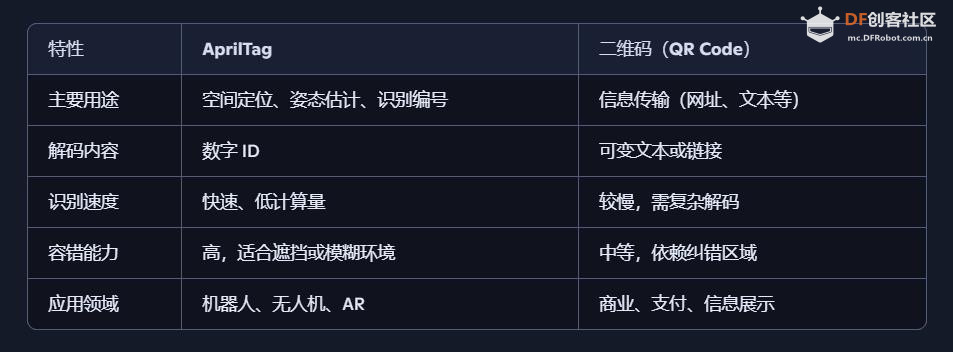

3、AprilTag 与二维码的区别

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图2

4、应用场景举例
机器人导航:识别地面或墙上的标签,实现路径规划与定位。
无人机降落:通过识别地面标签进行精准悬停或着陆。
教育实验:学生用标签训练 AI 视觉识别与空间计算。
机械臂控制:识别工件上的标签,辅助抓取与装配。
AR 增强现实:识别标签位置叠加虚拟内容。

5、 标签设计与使用建议
标签尺寸应根据识别距离调整(越远越大)
打印时保持高对比度与清晰边缘
安装时避免反光、遮挡或倾斜过大
可使用 3D 打印或激光雕刻制作耐用标签。

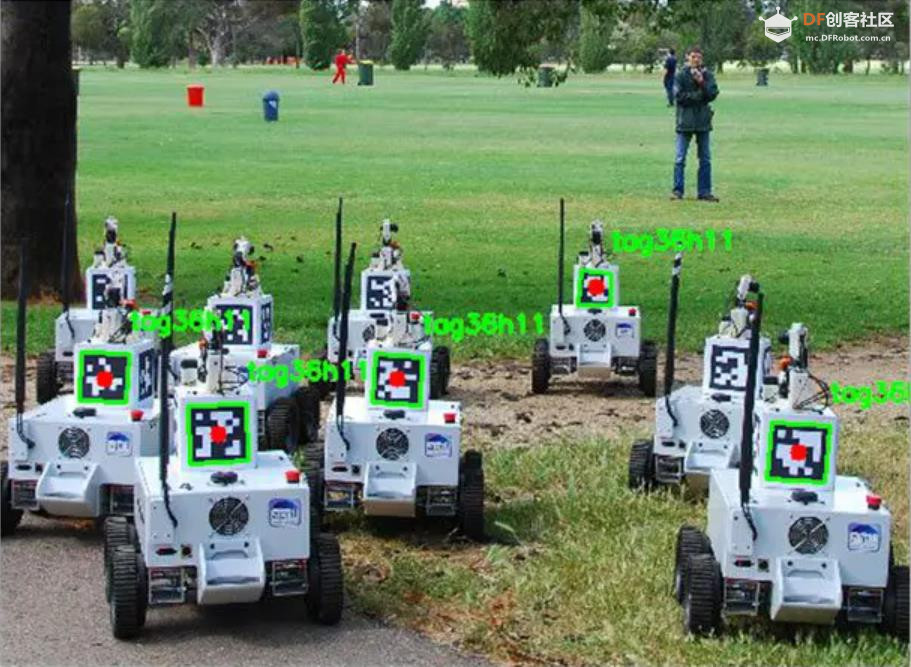

6、相关场景

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图3


回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 1 小时前

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试

AI 相机视觉传感器 ( 二哈识图 2) 之标签识别介绍

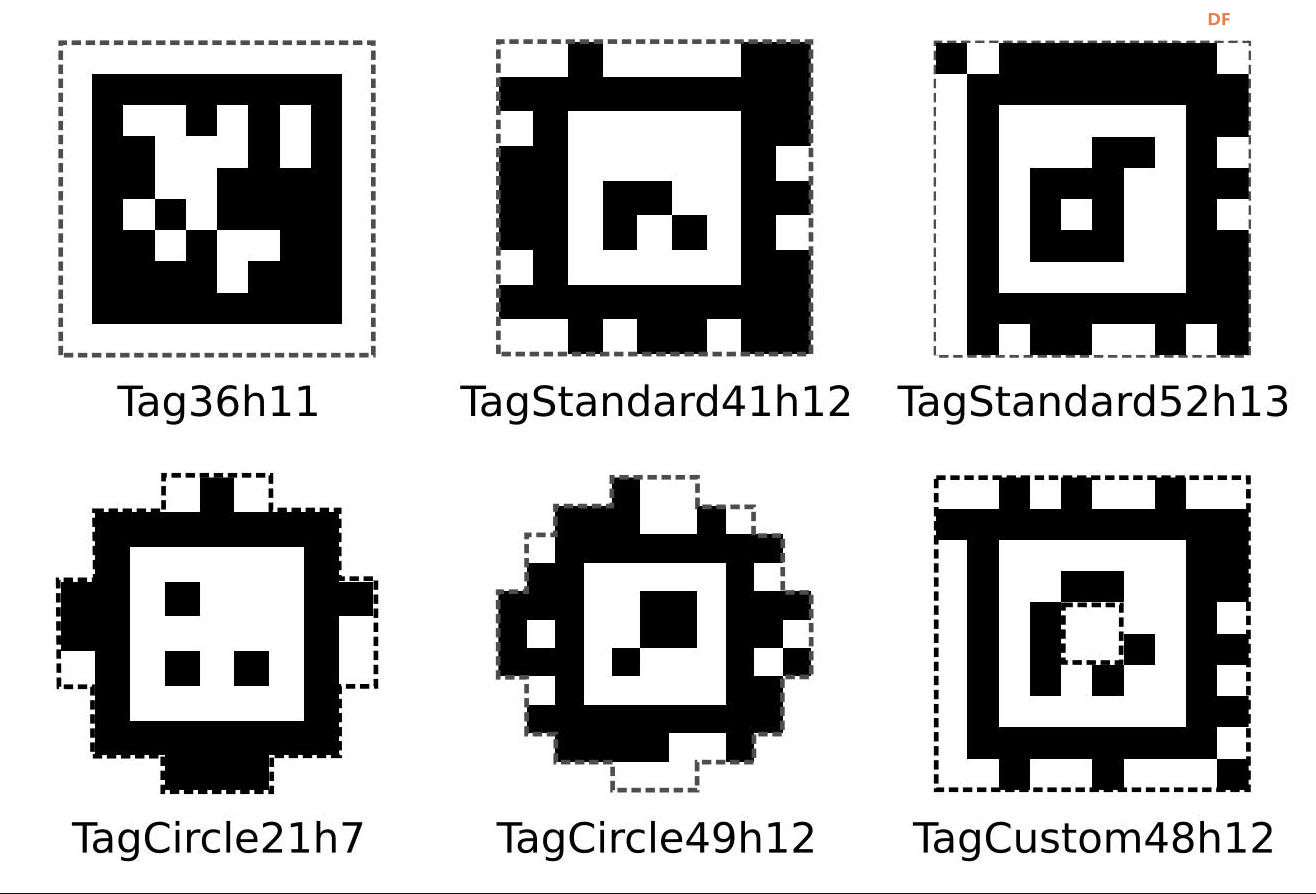

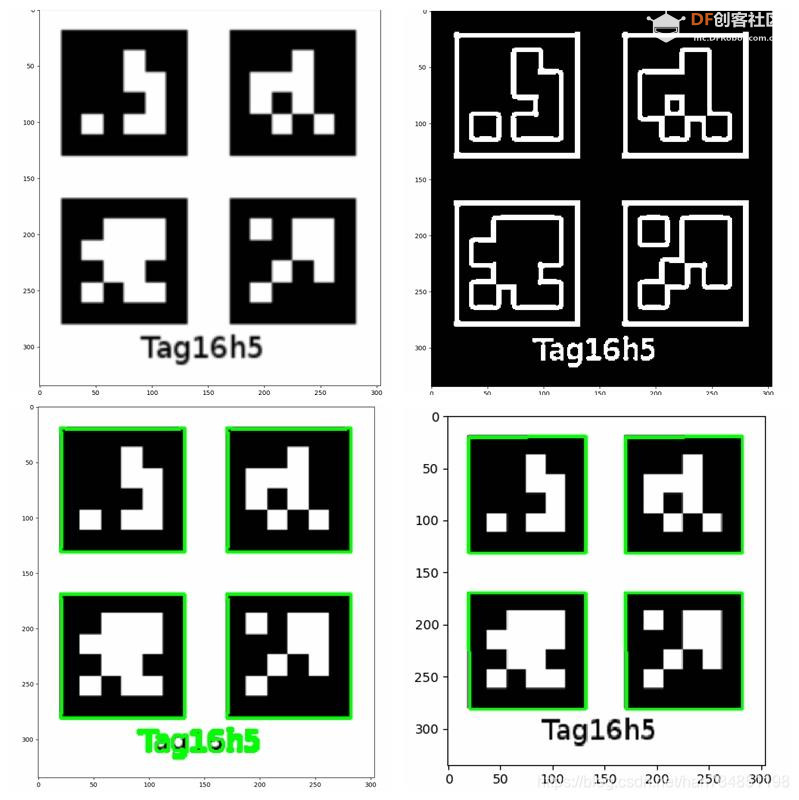

AprilTag 是一种视觉基准系统(Visual Fiducial System),由密歇根大学的 APRIL 实验室开发,由黑白相间的方形图案组成。每个标签包含唯一的 ID,广泛应用于增强现实(AR)、机器人导航、相机校准、无人机定位等领域。AprilTag 标签分为多个类型,每类标签具有不同的编码结构和容量。常见包括:TAG16H5、TAG25H7、TAG25H9、TAG36H10、TAG36H11、ARTOOLKIT。

在标签识别功能下,HUSKYLENS 2可以检测出四种类型的AprilTag标签:AprilTag 16h5、AprilTag 25h9 、AprilTag 36h10 、AprilTag 36h11,学习、识别、追踪指定的标签。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图1

标签识别使用说明
这一部分我们将了解如何使用HUSKYLENS 2检测画面中的AprilTag标签,并学习、识别指定的AprilTag标签。

注:标签识别功能下,HUSKYLENS 2默认设置识别的标签类型为APRIL_TAG36H11,可在参数Dict中手动设置要识别的其他标签类型。标签识别时实际标签类型要与参数Dict中设置的标签类型保持一致。

AprilTag 标签在线生成网站:https://www.2weima.com/aruco.html

选择标签识别功能

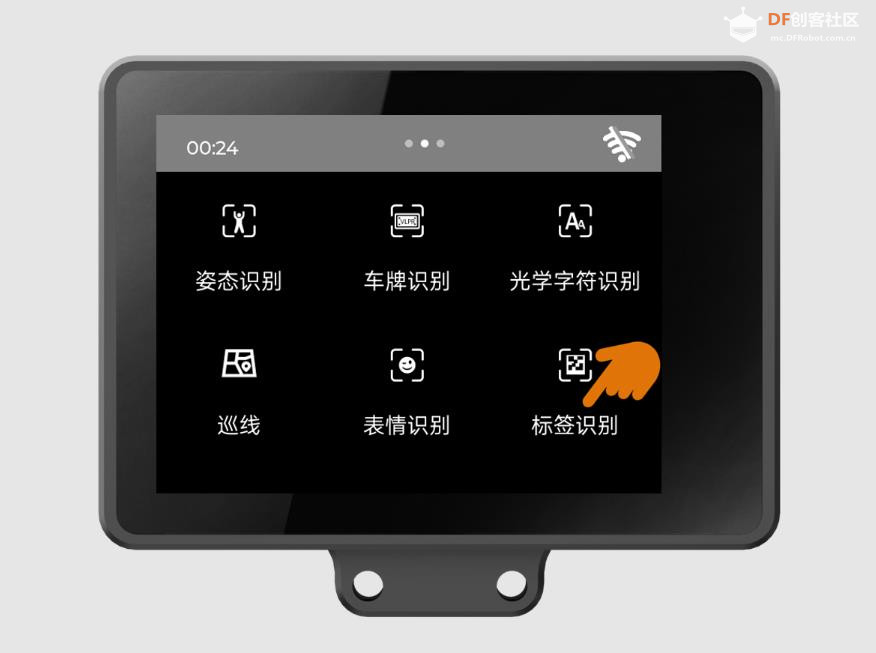

给HUSKYLENS 2供电,启动成功后,滑动屏幕,找到“标签识别”功能。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图2

观察标签检测效果

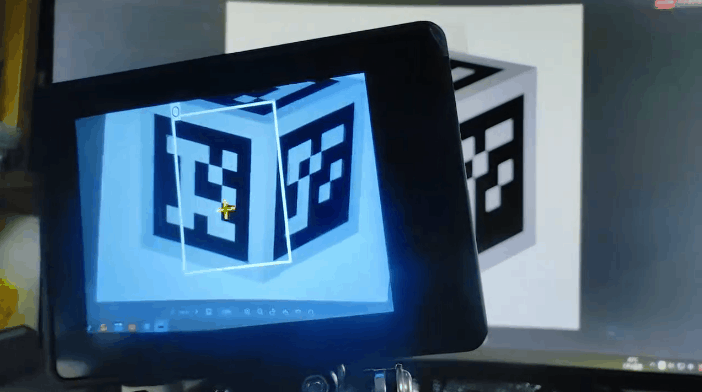

将HUSKYLENS 2“看”向含AprilTag标签的画面,画面中所有标签将被白色方框框出,方框上会显示标签内包含的信息。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图3

学习标签,观察结果

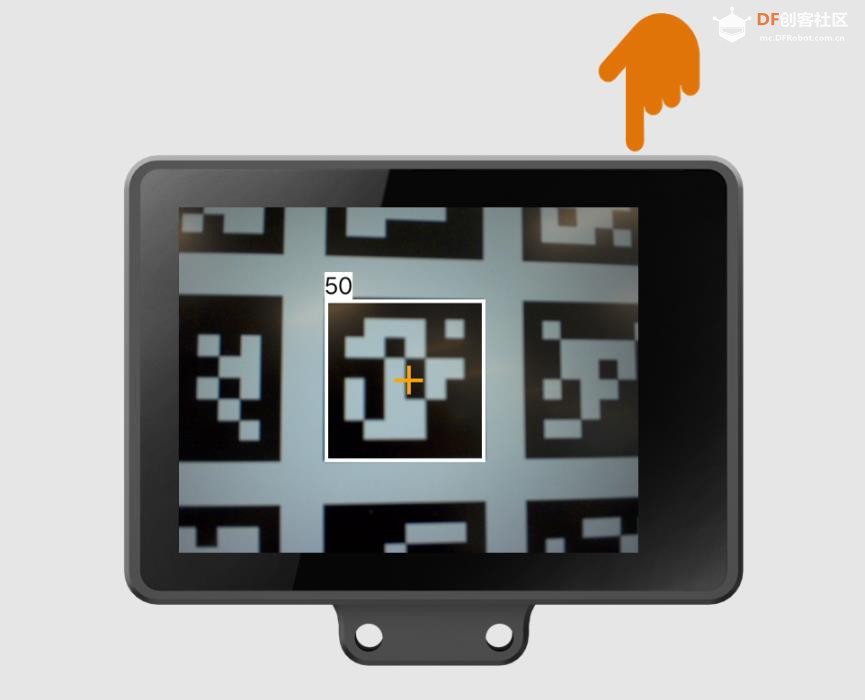

HUSKYLENS 2对准要学习的指定AprilTag标签,调整HUSKYLENS 2“看”的角度,使屏幕中间的“十”字在白框内,然后按下HUSKYLENS 2右上角的A键,学习该标签。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图4

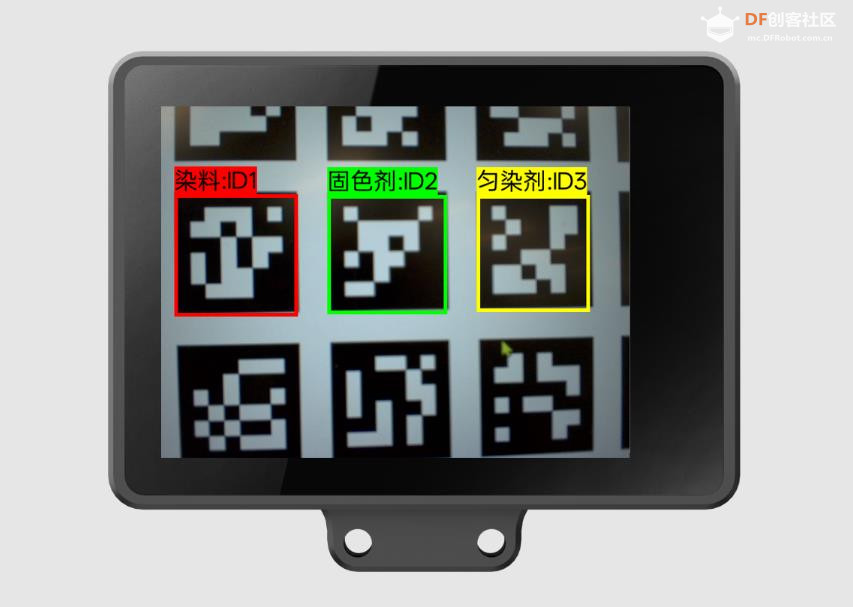

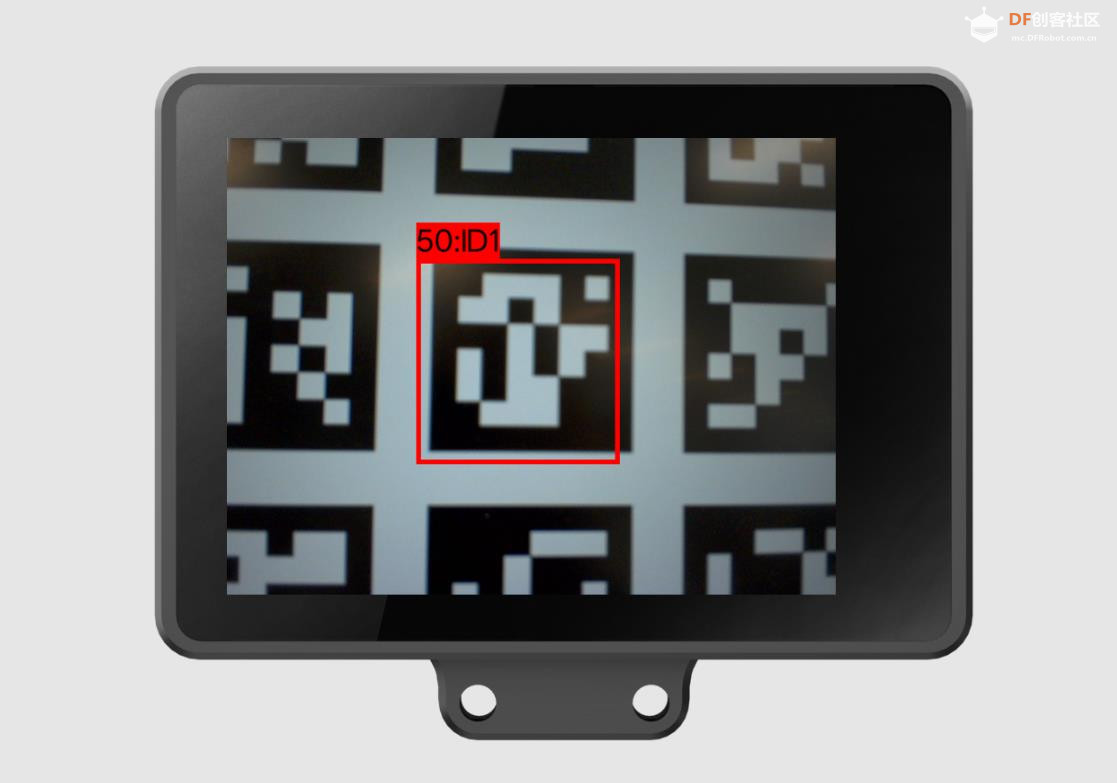

学习完成后,如识别到已学习的AprilTag标签,屏幕将以彩色方框框出该标签,并在上方显示“name: IDx” ,name默认为标签内的信息。学习更多AprilTag标签,可依此类推。

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图5

回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 1 小时前

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试

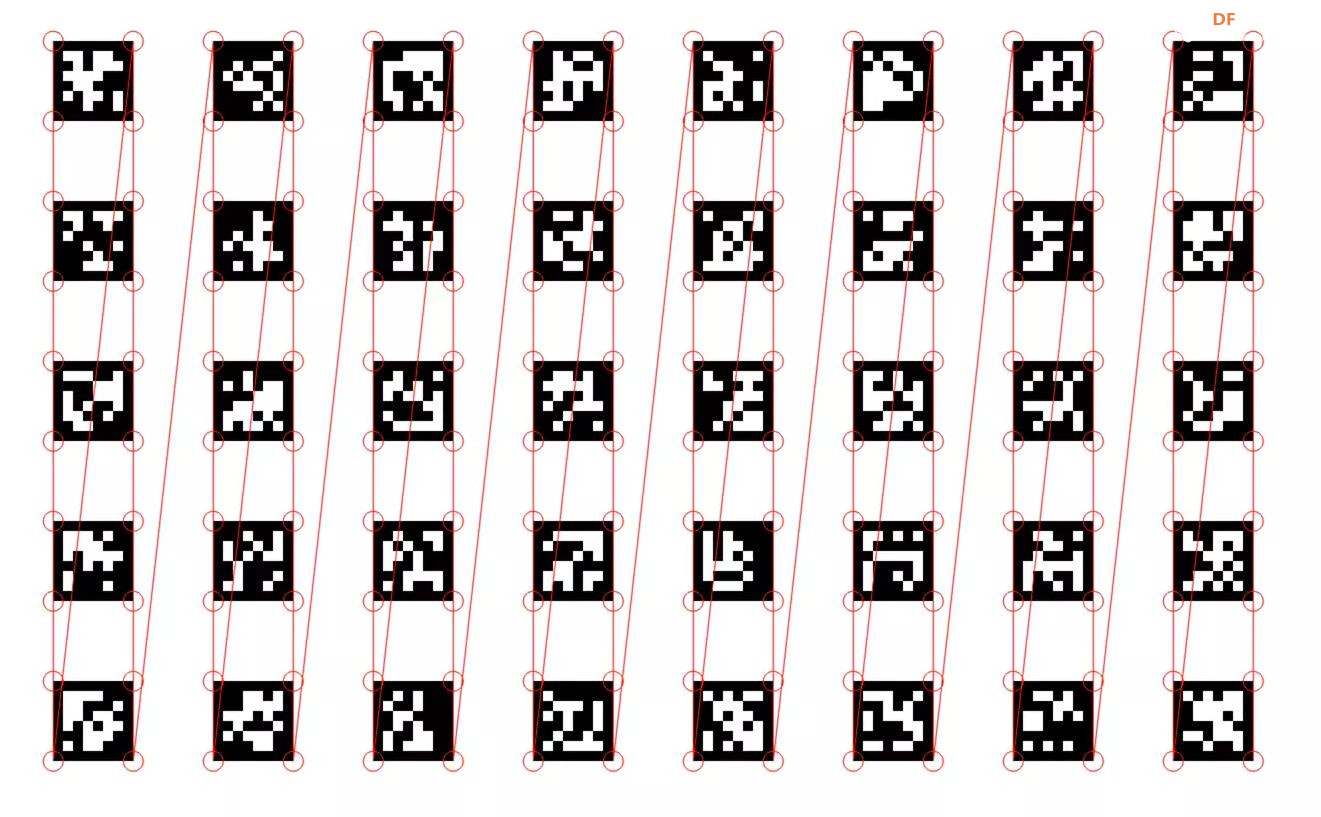

为标签识别测试,特别收集了一些范本

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图9

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图1

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图2


【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图3

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图8

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图5

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图4


【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图7

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图6
回复

使用道具 举报

驴友花雕  中级技神
 楼主|

发表于 1 小时前

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试

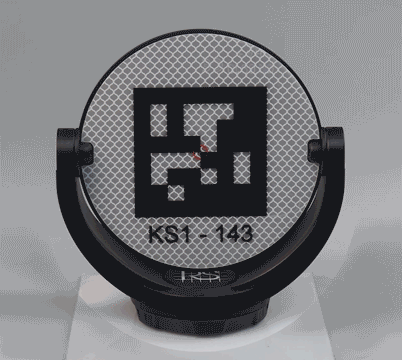

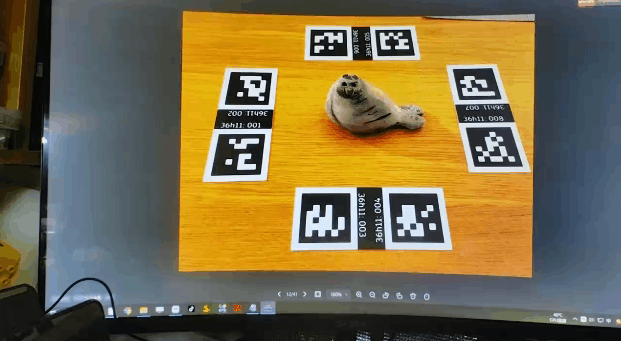

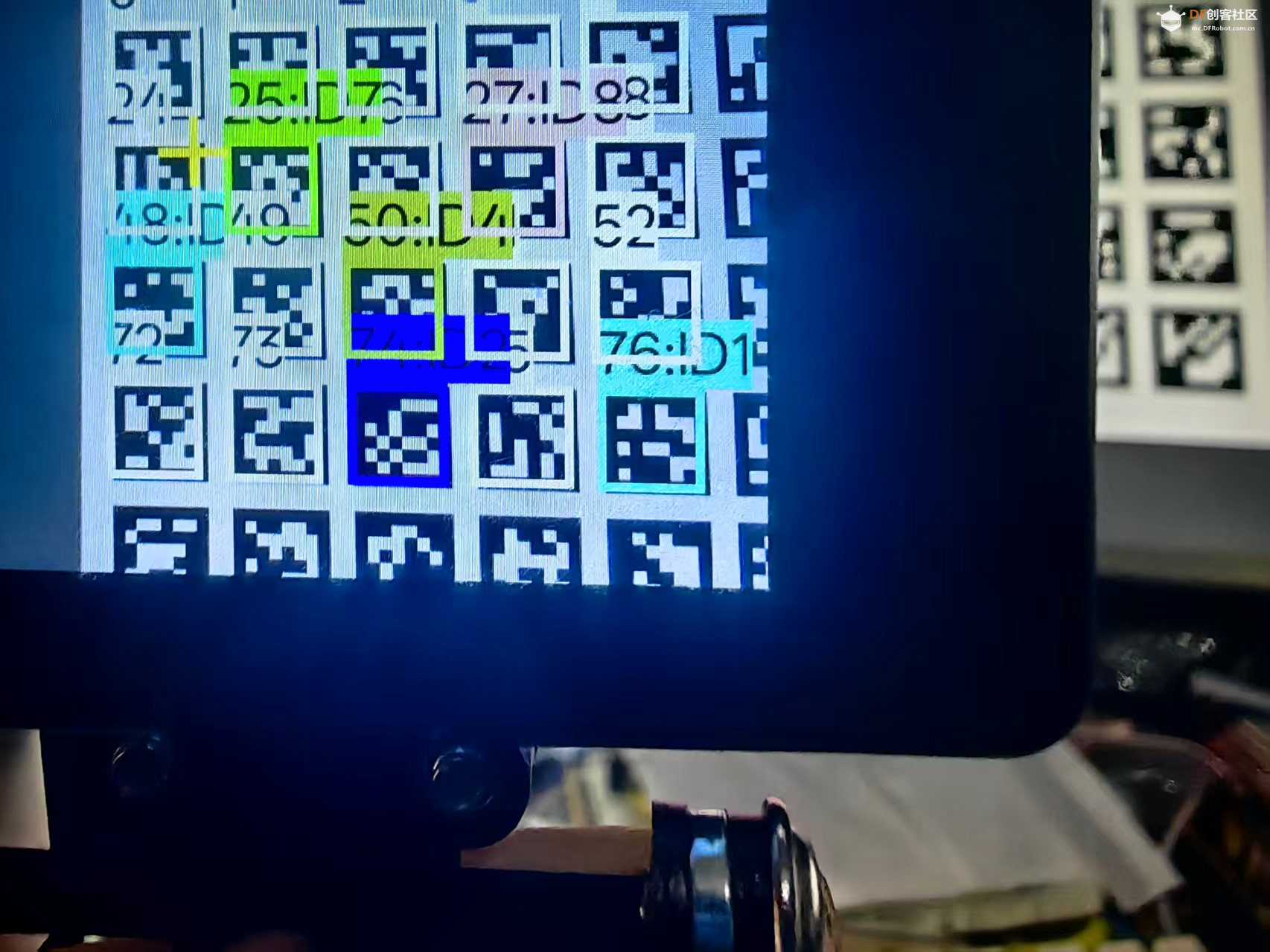

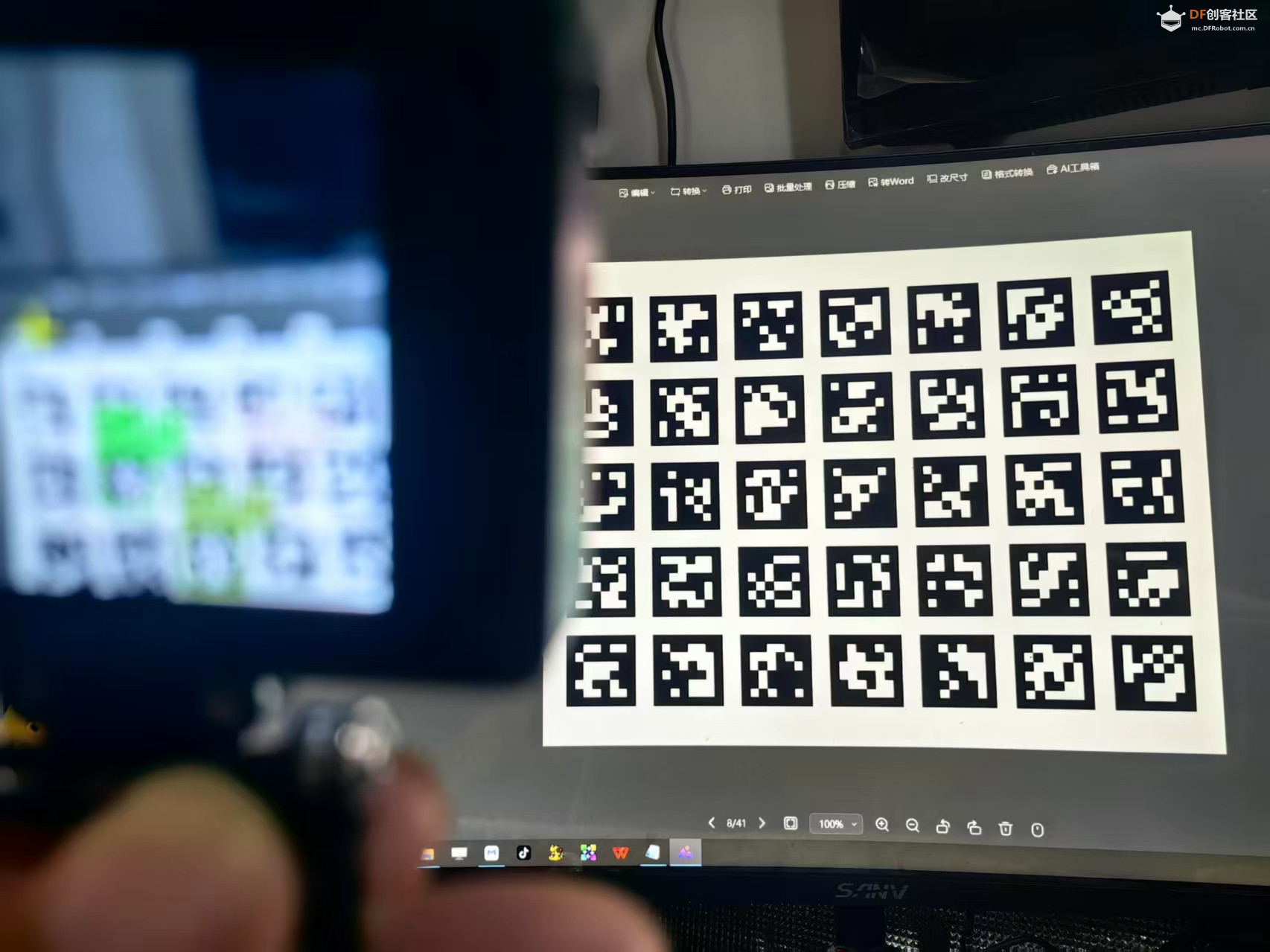

部分实验测试记录

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图1

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图2

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图3

【花雕动手做】AI视觉传感器二哈识图2之标签识别测试图4
