ESP32-C5 连载系列之我心永恒哈哈

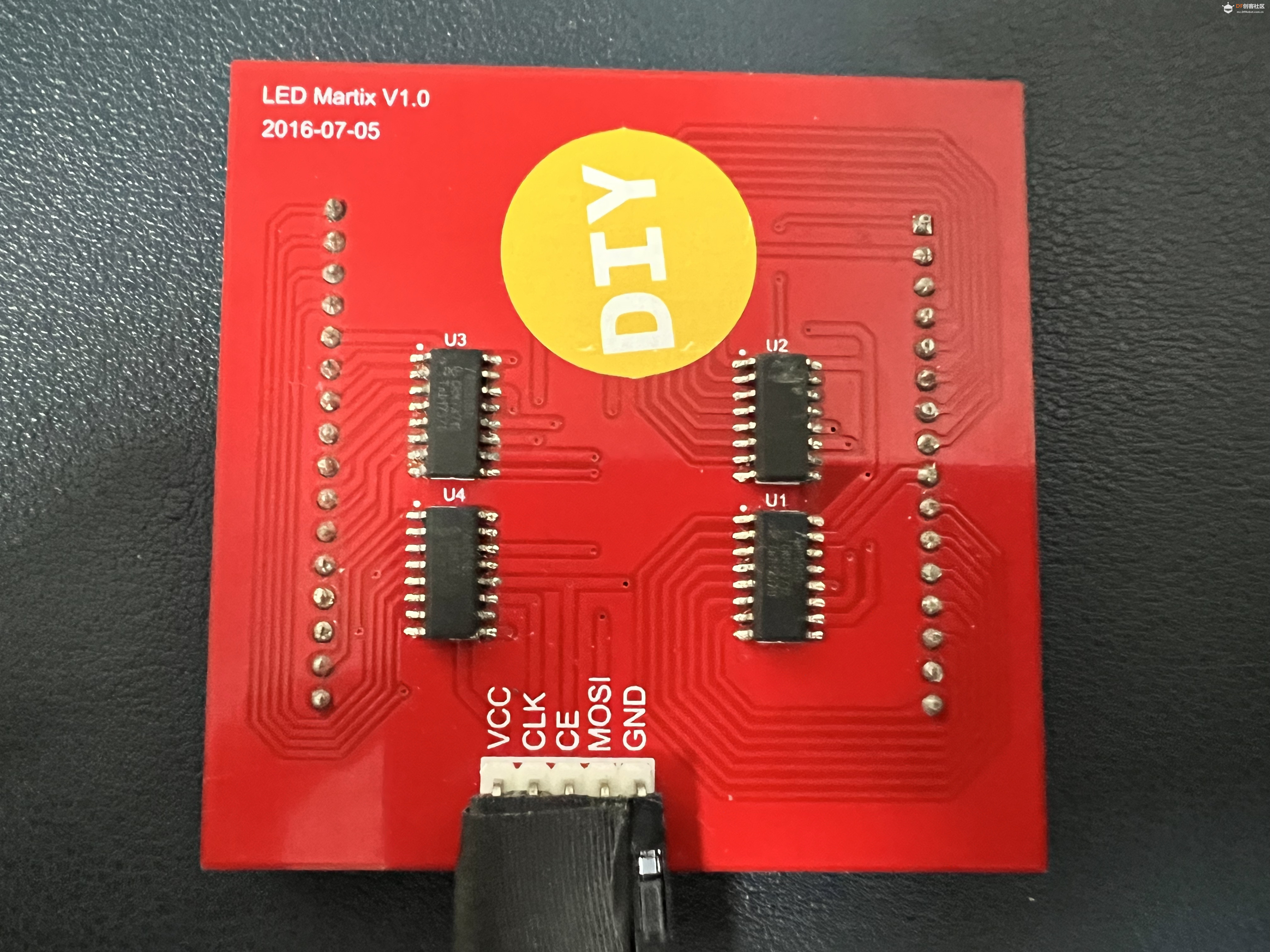

前些日子忙碌的不要不要的，平时下班回家也没精力折腾了，周末在家整理电子垃圾的时候，突然翻出来一个很久以前使用的RGB 8x8 的点阵，手里正好还有ESP32-C5 这块板子，结合IO底板那是非常的适合去点亮我的RGB，让它不再蒙尘，再现世间~

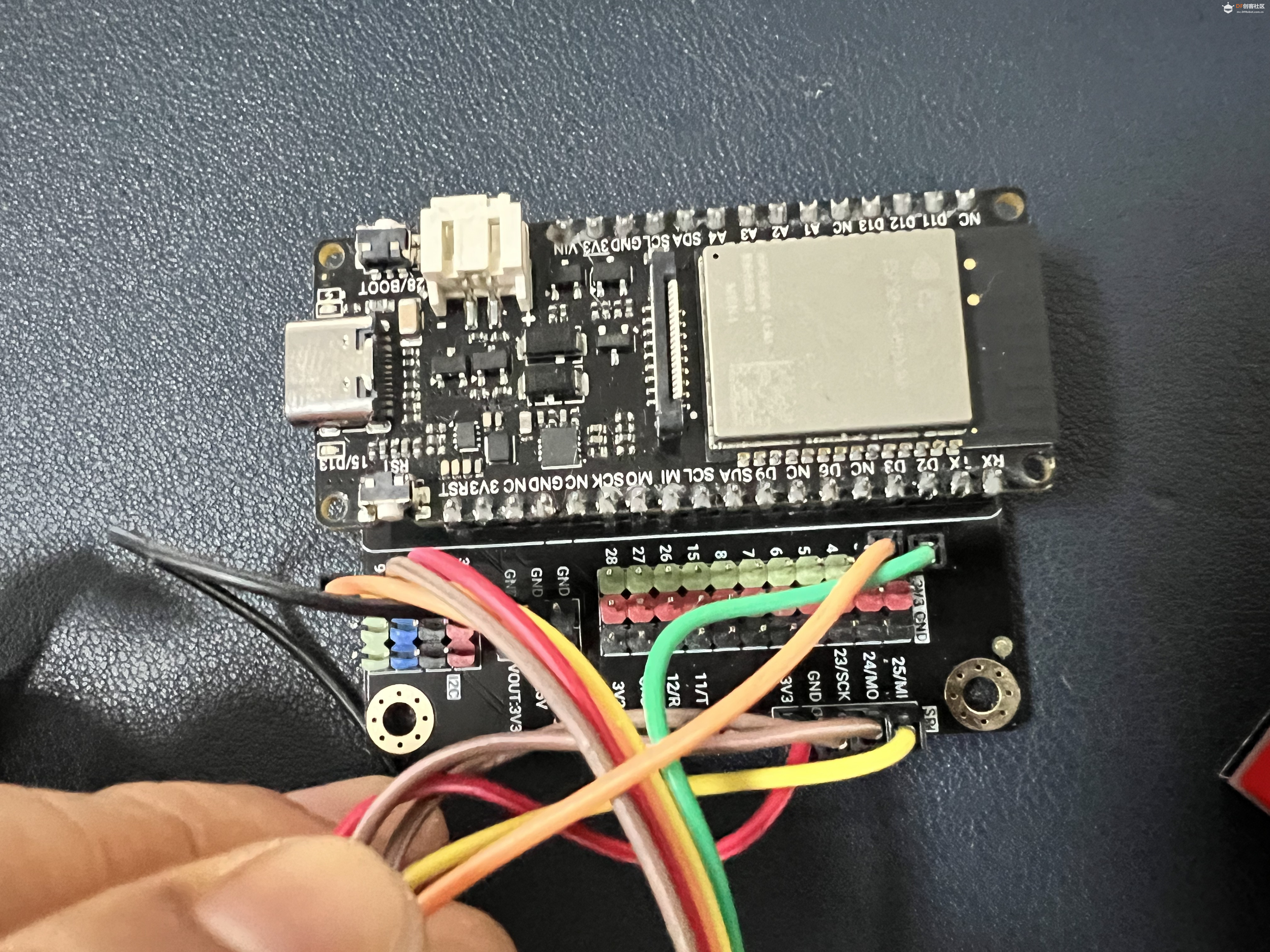

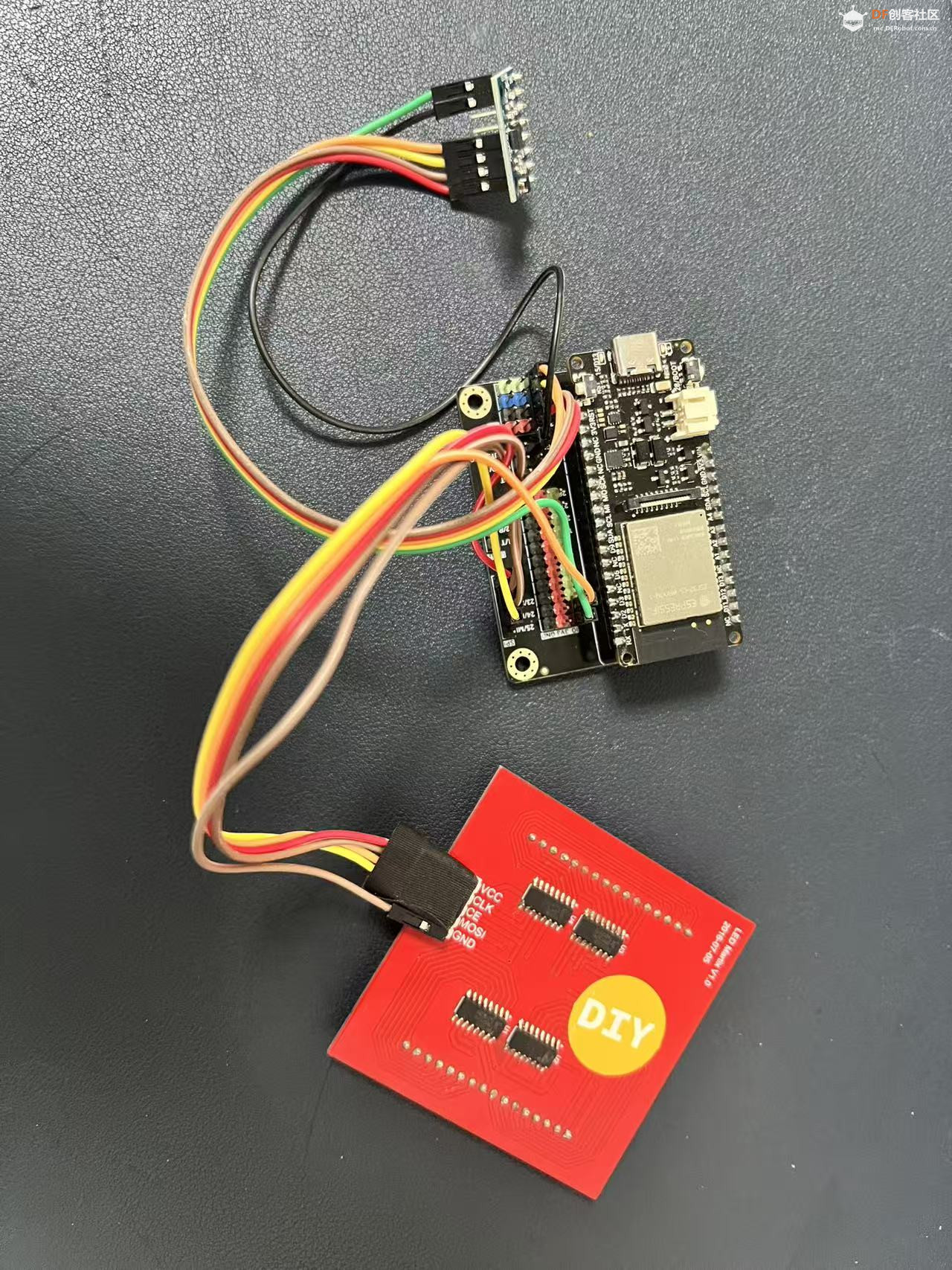

于是乎，说干就干，迅速找到一些杜邦线，然后就开始硬件连连看了~

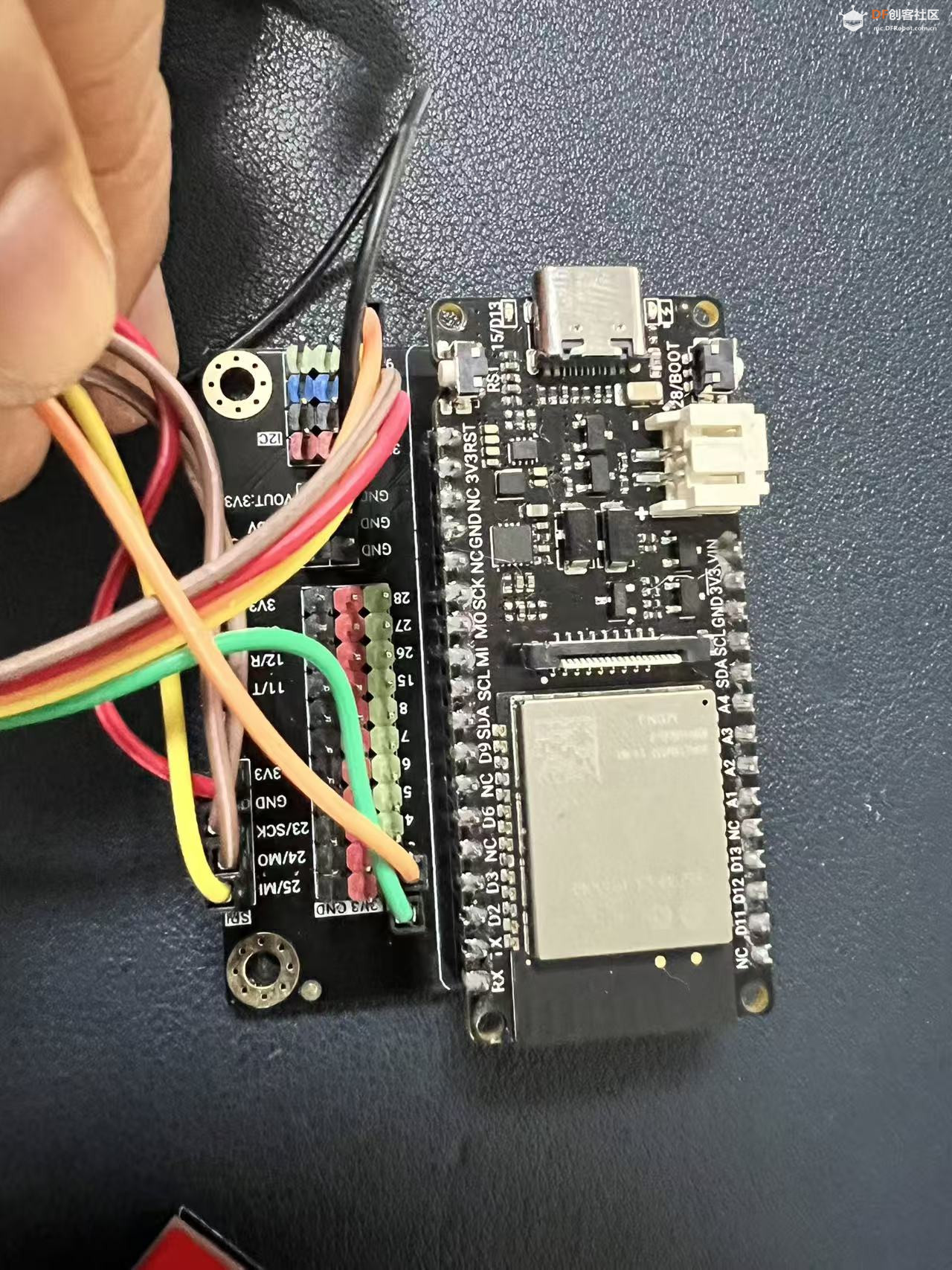

接线方式文本版如下：
8x8 RGB 点阵          ESP32-C5
VCC                           3V3
GND                          GND
CLK                            23/SCLK
CE                              3
MOSI                         24/MO

然后创建sketch：

Arduino-cli sketch new matrix_8x8
cd matrix_8x8/
vim matrix_8x8.ino
复制代码

添加代码：

#include <SPI.h>

// 定义点阵的引脚
#define CLK_PIN 23 // 时钟线引脚
#define MOSI_PIN 24 // 数据线引脚
#define CS_PIN 3 // 片选线引脚

static uint8_t data[4] = {0x0, 0x0,0x0,0x0};

// 定义大心图案的数组
void heartbig()
{
  int j;
  static uint8_t heart[8] = {0x00, 0x66, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18};

  for ( j = 0; j < 8; j++)
  {
    // data[0] = ~heart[j];
    data[0] = ~heart[j];
    // data[2] = heart[j]; //蓝色
    data[2] = 0xFF;
    data[1] = 0xFF;
    data[3] = 0x01 << j ;
    digitalWrite(CS_PIN, LOW);
    delayMicroseconds(1); // 确保片选信号稳定
    SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0));
    SPI.transfer(data[0]);
    SPI.transfer(data[2]);
    SPI.transfer(data[1]);
    SPI.transfer(data[3]);
    SPI.endTransaction();
    digitalWrite(CS_PIN, HIGH);
    delayMicroseconds(10); // 确保数据传输完成
  }
};

void heartsmall()
{
  int j;
  static uint8_t heart[8] = {0x00, 0x00, 0x24, 0x7E, 0x7E, 0x3C, 0x18, 0x00};
  for ( j = 0; j < 8; j++)
  {
    data[0] = ~heart[j];
    data[2] = 0xFF;
    data[1] = 0xFF;
    data[3] = 0x01 << j ;
    digitalWrite(CS_PIN, LOW);
        delayMicroseconds(1);
        SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0));
    SPI.transfer(data[0]);
    SPI.transfer(data[2]);
    SPI.transfer(data[1]);
    SPI.transfer(data[3]);
        SPI.endTransaction();
    digitalWrite(CS_PIN, HIGH);
        delayMicroseconds(10);
  }
};

void matrixoff()
{
  int j;
  static uint8_t heart[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
  for ( j = 0; j < 8; j++)
  {
    data[0] = ~heart[j];
    data[2] = 0xFF;
    data[1] = 0xFF;
    data[3] = 0x01 << j ;
    digitalWrite(CS_PIN, LOW);
        delayMicroseconds(1);
        SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0));
    SPI.transfer(data[0]);
    SPI.transfer(data[2]);
    SPI.transfer(data[1]);
    SPI.transfer(data[3]);
        SPI.endTransaction();
    digitalWrite(CS_PIN, HIGH);
        delayMicroseconds(2);
  }

};


void setup() {
    Serial.begin(9600); // 初始化串口通信
    Serial.println("Starting...");
    // 初始化 SPI
    SPI.begin(CLK_PIN, -1, MOSI_PIN, CS_PIN); // 初始化SPI，指定MISO为-1，因为不使用
    // 初始化片选引脚
    pinMode(CS_PIN, OUTPUT);
    digitalWrite(CS_PIN, HIGH); // 片选默认为高电平，不选中
}

void loop() {
        int m = 10;
        for (m=1000; m>0; m--){
                heartbig();
        };
        delay(100);
        matrixoff();
        for (m=1000; m>0; m--){
                heartsmall();
        };
        delay(100);
        matrixoff();
}

复制代码

保存退出后，直接编译上传：

arduino-cli compile -b esp32:esp32:esp32c5:CDCOnBoot=cdc -p /dev/ttyACM0 --upload
复制代码

上传效果：
看视频吧~哈哈
