ESP32-C5连载系列之透明LED你有我也有

之前在社区看到大佬发的集中点屏让我突然想起以前积分兑换的1.5inch 透明OLED屏幕，这次正好趁着ESP32-C5开箱测试也尝试点亮一下，写点儿好玩儿的显示在上面。看看是否能够实现和MPU6050的梦幻联动。

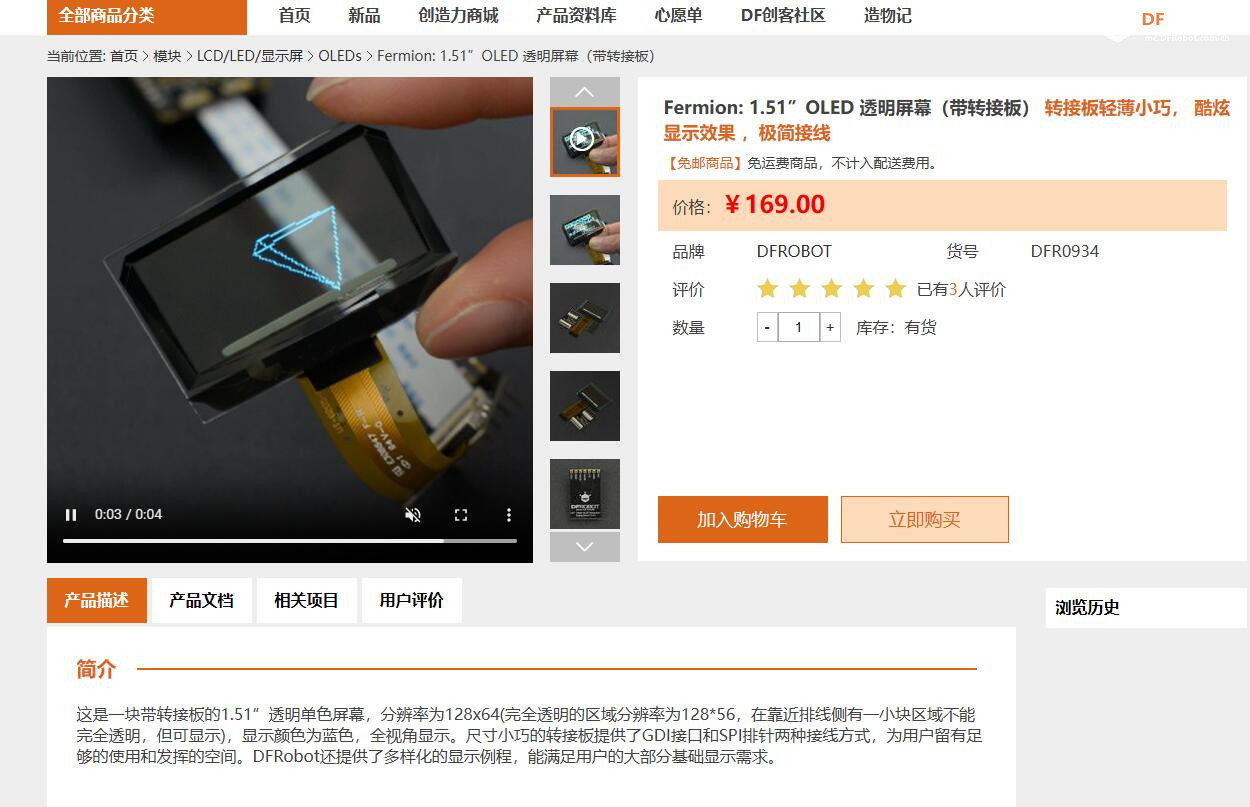

产品还不便宜呢。。哈哈

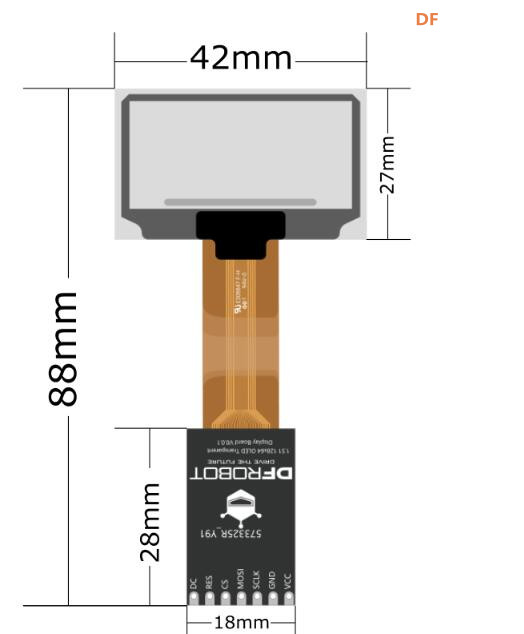

官方的说明：这是一块带转接板的1.51”透明单色屏幕，分辨率为128x64(完全透明的区域分辨率为128*56，在靠近排线侧有一小块区域不能完全透明，但可显示)，显示颜色为蓝色，全视角显示。尺寸小巧的转接板提供了GDI接口和SPI排针两种接线方式，为用户留有足够的使用和发挥的空间。DFRobot还提供了多样化的显示例程，能满足用户的大部分基础显示需求
规格：

• 工作电压：3.3V
• 视角方向：全视角
• 驱动芯片：SSD1309
• 转接板接口类型：SPI，GDI
• 转接板尺寸：18mm*28mm
• 显示区域：35mm*15mm
• 显示颜色：蓝色
• 像素间距：0.274mm*0.274mm
• 透明显示屏屏幕尺寸：42mm*27mm
• 工作温度：-40~70℃

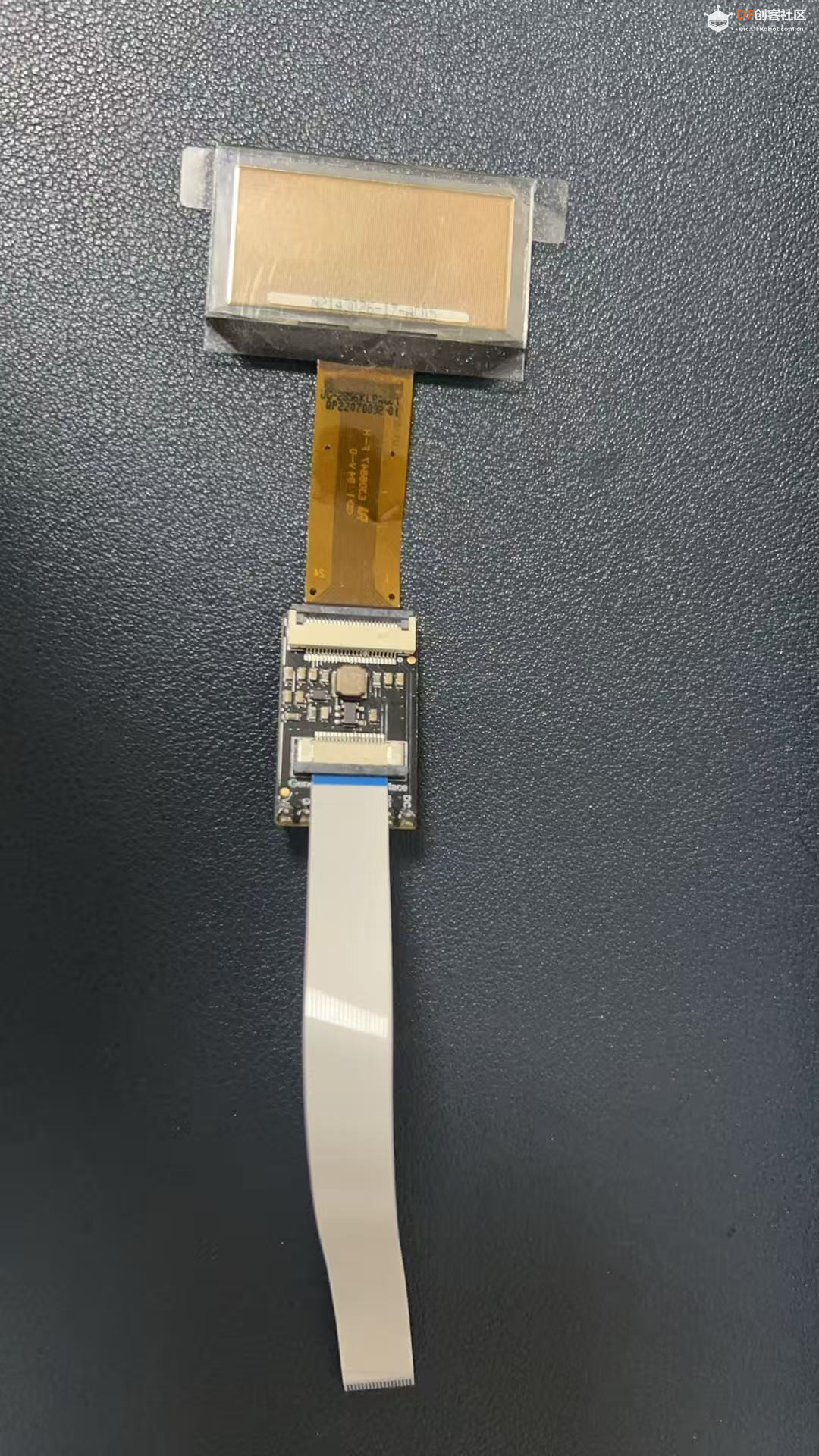

尺寸和合适DIY，之前想着有空再画个3D模型，做到驴车上，作为一个资深的牛马，一直没时间折腾自己的爱好，不知道屏幕前的你是不是和我一样。

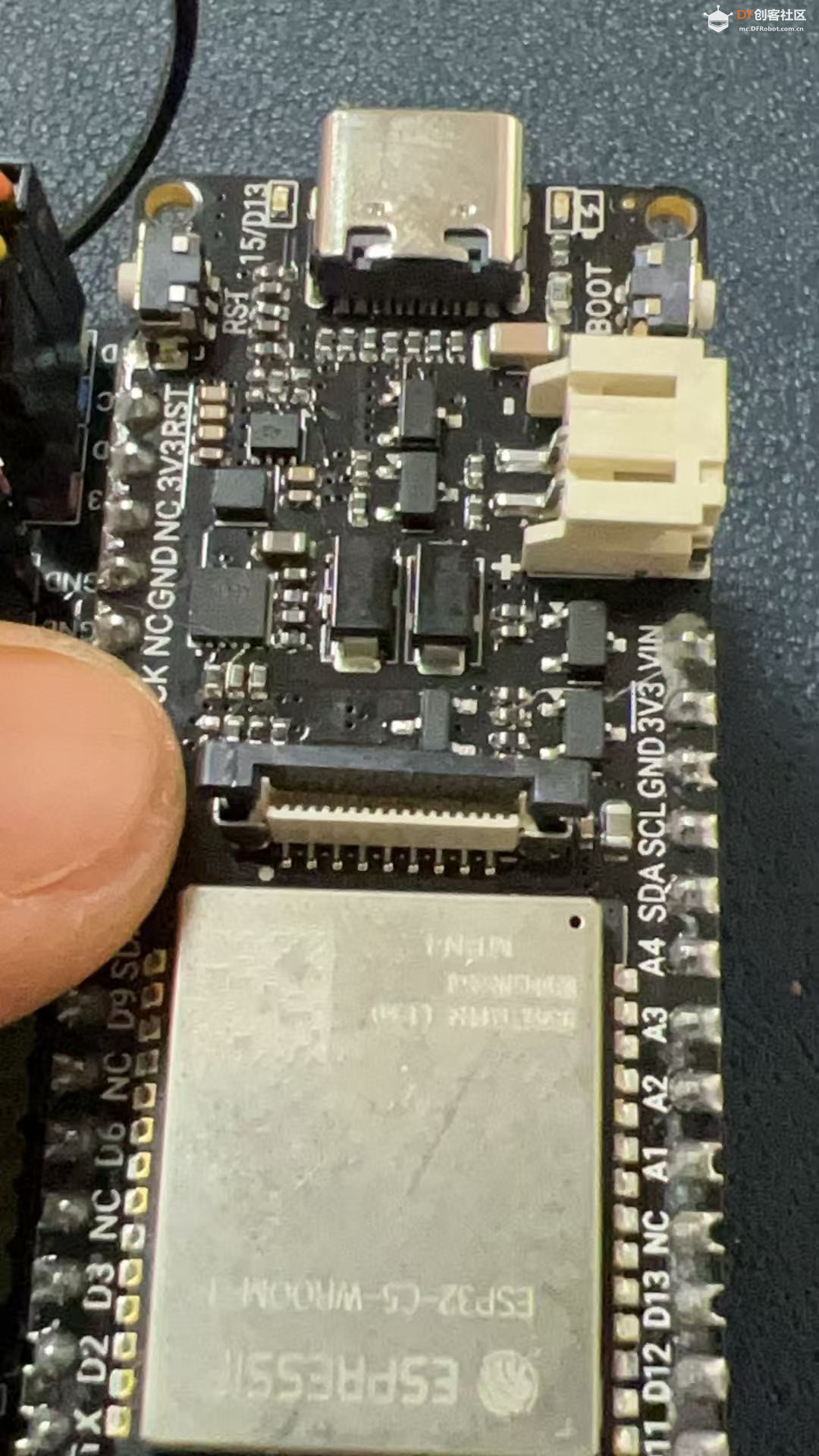

实际上会占用很多的引脚：

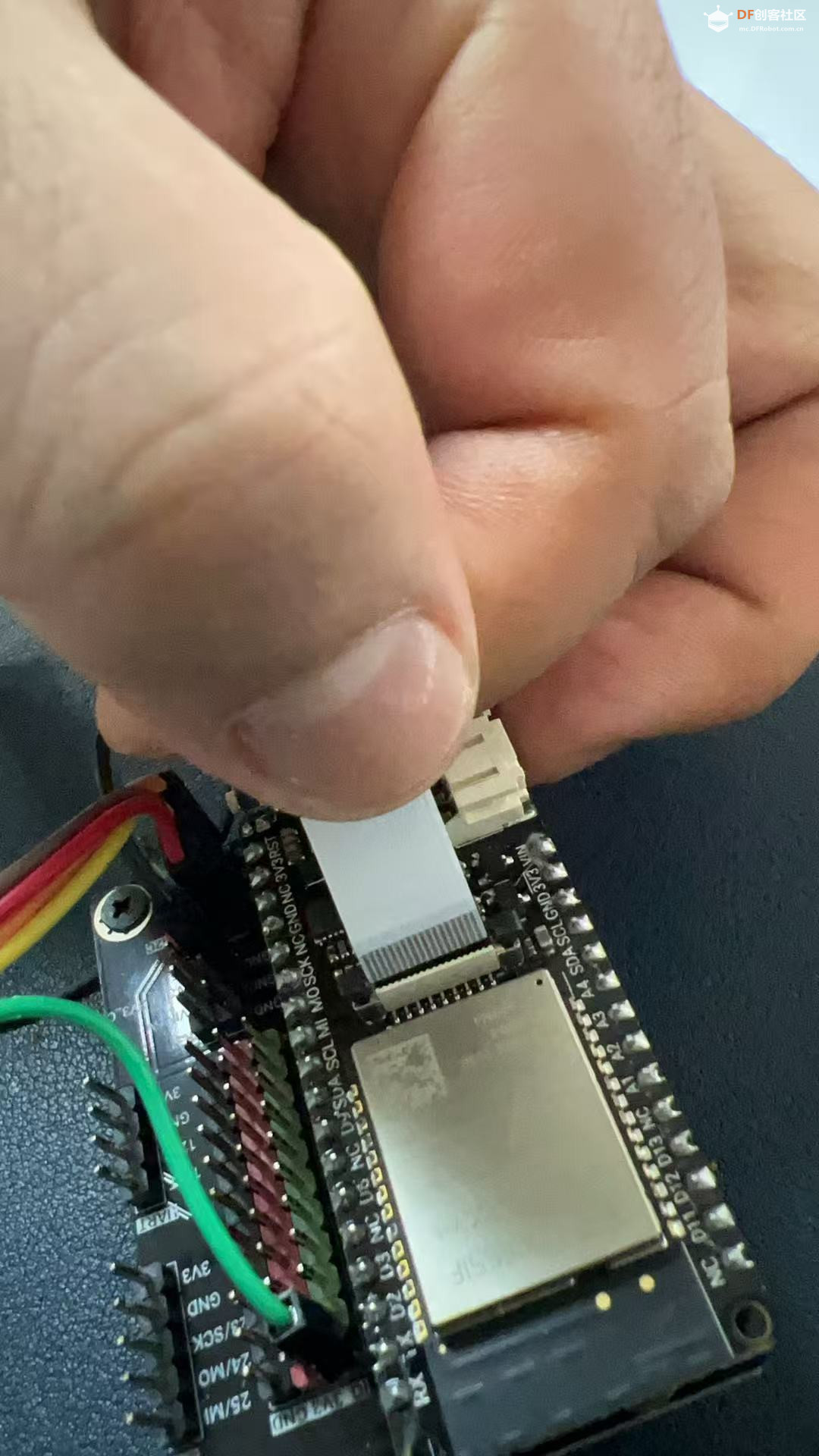

ESP32-C5与OLED连接：根据DFRobot的GDI 1.51寸透明OLED的接口定义，使用FPC线将其与ESP32-C5的GDI接口相连，具体引脚对应关系如下：

VCC接ESP32-C5的3V3
BLK接ESP32-C5的15/D13
GND接ESP32-C5的GND
SCLK接ESP32-C5的23/SCLK
MOSI接ESP32-C5的24/MOSI
MISO接ESP32-C5的25/MISO
DC接ESP32-C5的8/D2
RES接ESP32-C5的26/D3
CS接ESP32-C5的27/D6
SCL接ESP32-C5的10/SCL
SDA接ESP32-C5的9/SDA

这些信息有了，再加上官方的wiki就很nice，代码世界一大抄，不抄袭不成佛哈哈，给个链接防止新手迷失在丛林~

https://wiki.dfrobot.com.cn/SKU_DFR0934_Fermion_1.51''_128x64_OLED_Transparent_Display_with_Converter_Breakout
复制代码

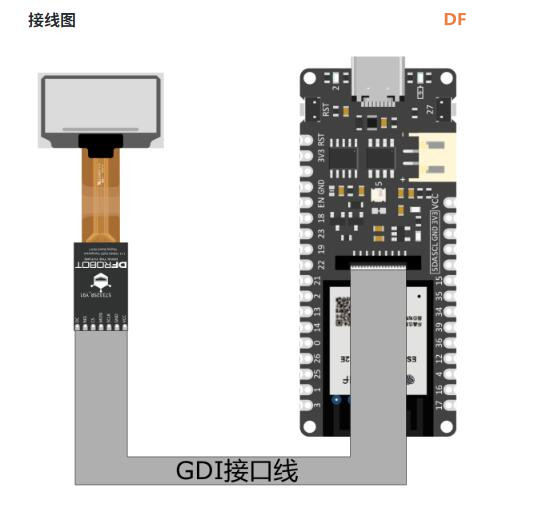

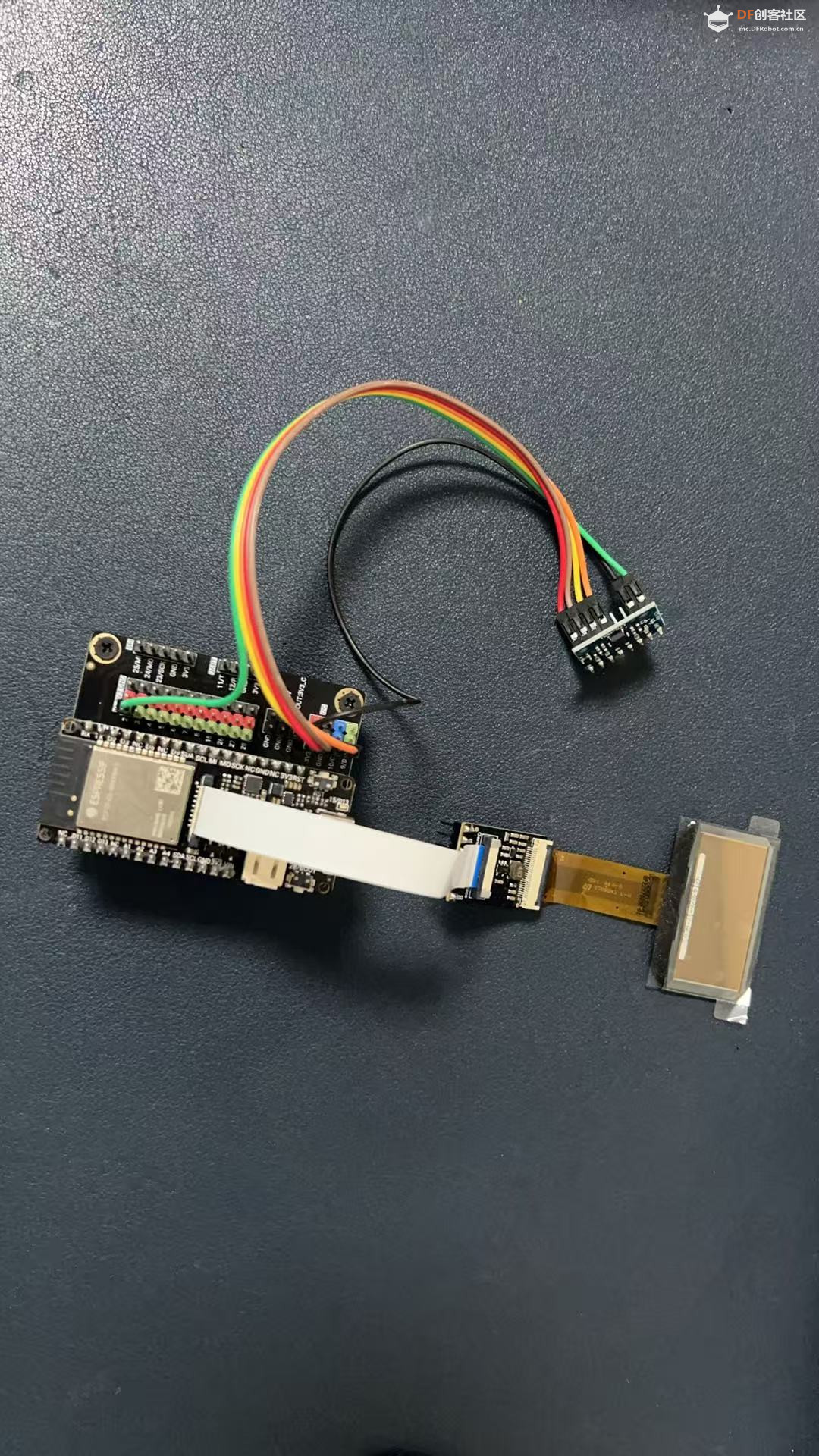

官方接线图和我的接线图对比一下，真实感还是不错的吧~

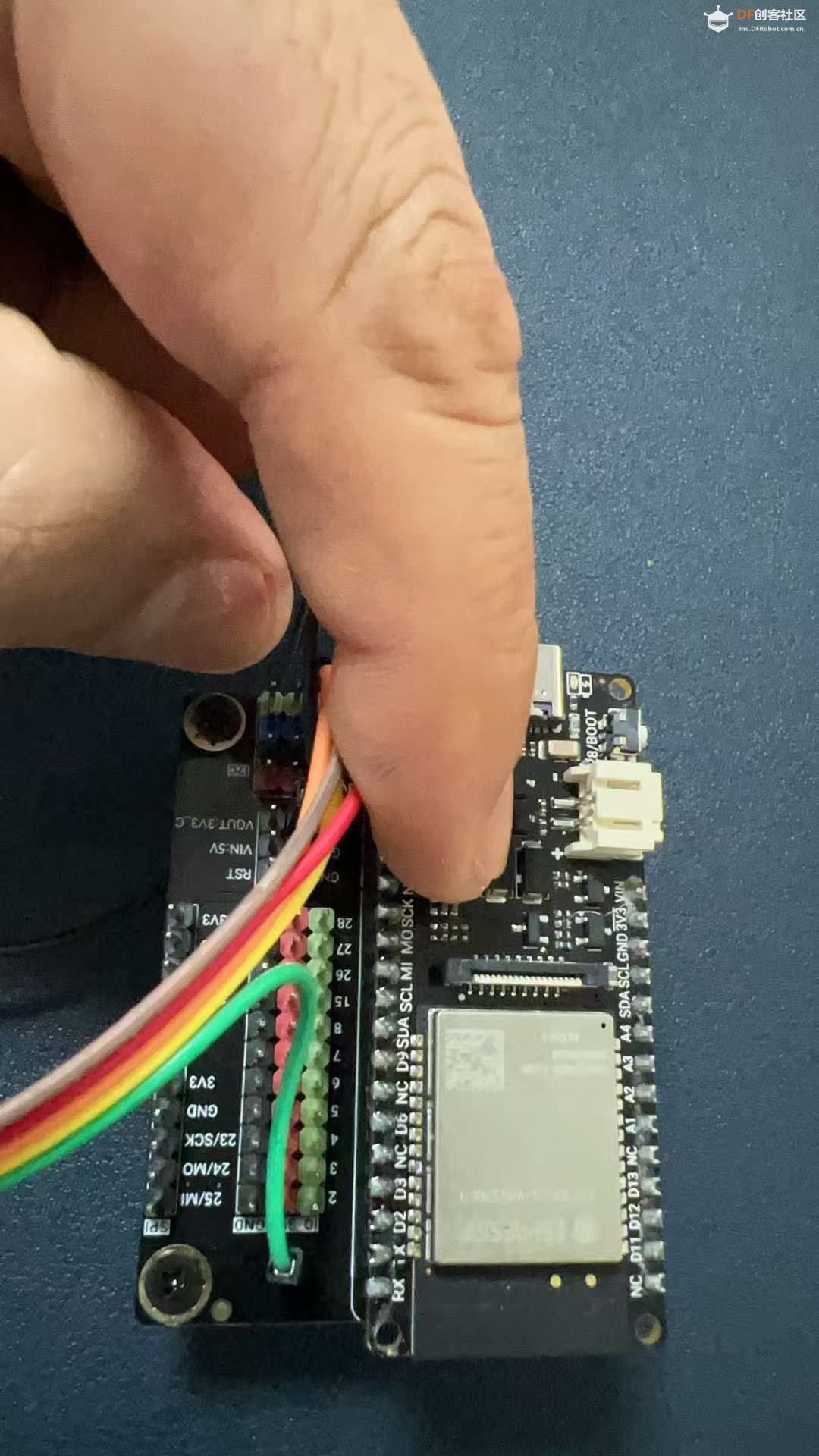

最终效果还不错，什么？你问我MPU6050 怎么接？去看我之前的帖子，就四根线， 哦不，5根线就好了，走I2C协议，记得int引脚也控制起来哈哈
还是一并写了吧，免得你找不到帖子了。
MPU6050  ---  ESP32-C5 IO板
VCC    ------   3v3
GND   ------- GND
SCL    -------- 10/C
SDA  ----------9/D
AD0  ----------GND
INT   ---------- 2
接好就行。等线接好了，接下来就开始安装库，写代码（抄AI） 然后添加一丢丢创意就好了哈哈
官方wiki使用的是U8g2lib，所以我也得安装一下。哈哈

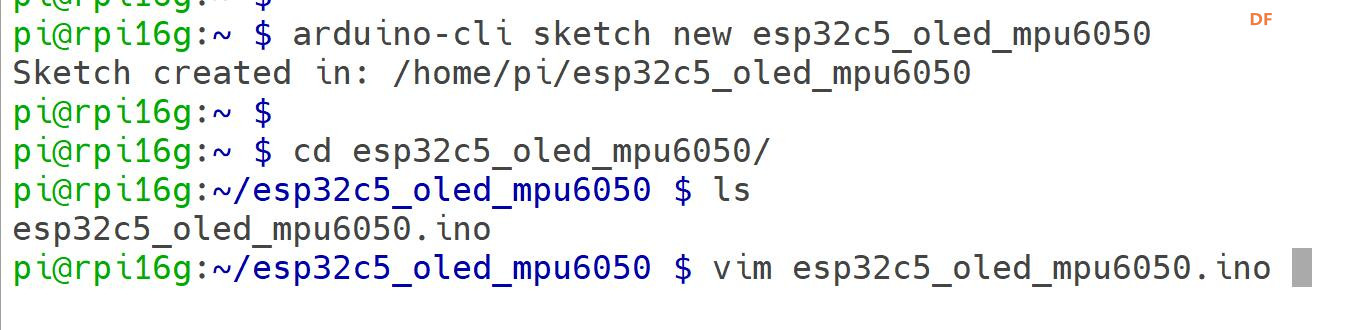

1. 先创建一个sketch再说。

Arduino-cli sketch new esp32c5_oled_mpu6050
cd  esp32c5_oled_mpu6050/

# 编辑文档
vim esp32c5_oled_mpu6050.ino
复制代码

2. 测试一下屏幕，哎，这个得先安装一下u8g2lib库，这个好像比较帅。。

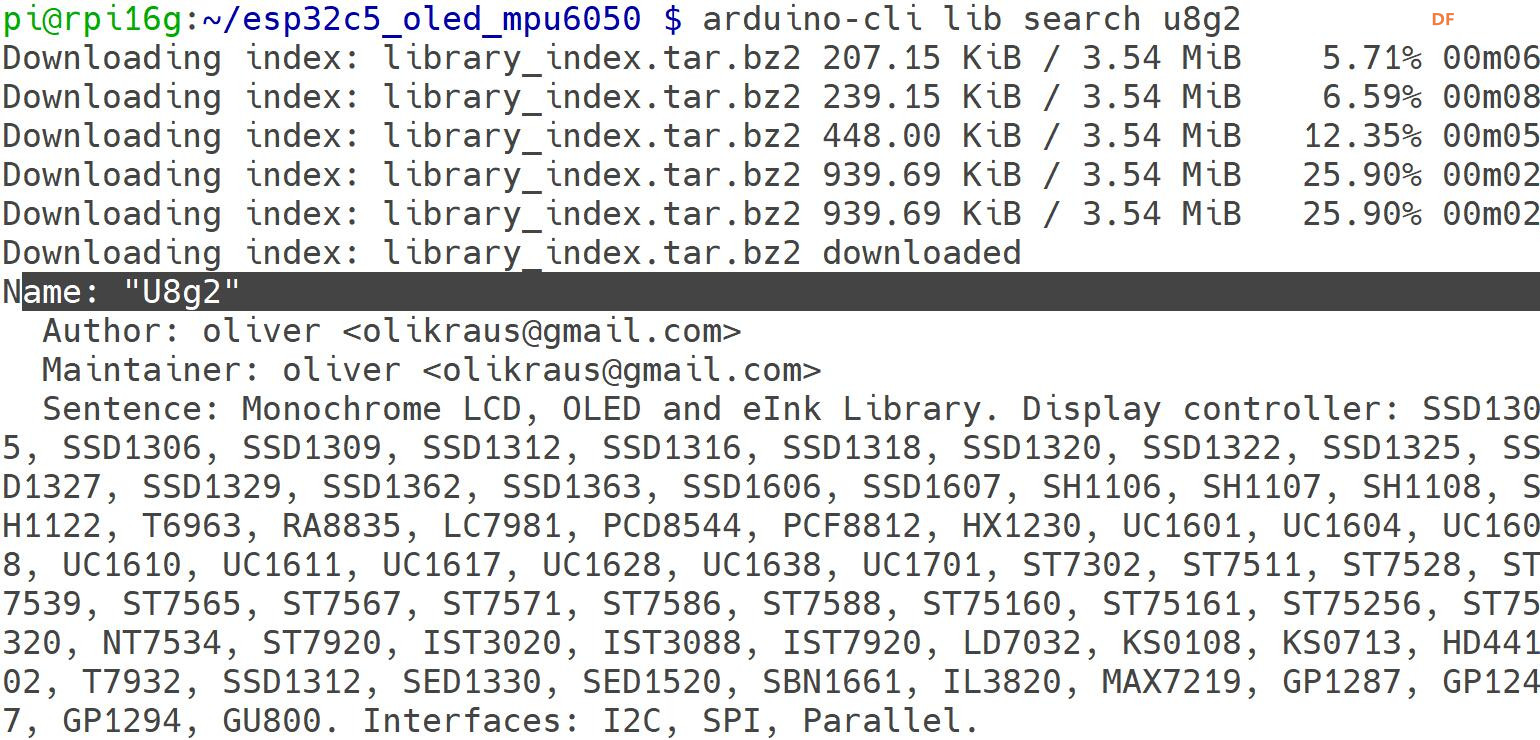

# 查询一下
arduino-cli lib search u8g2

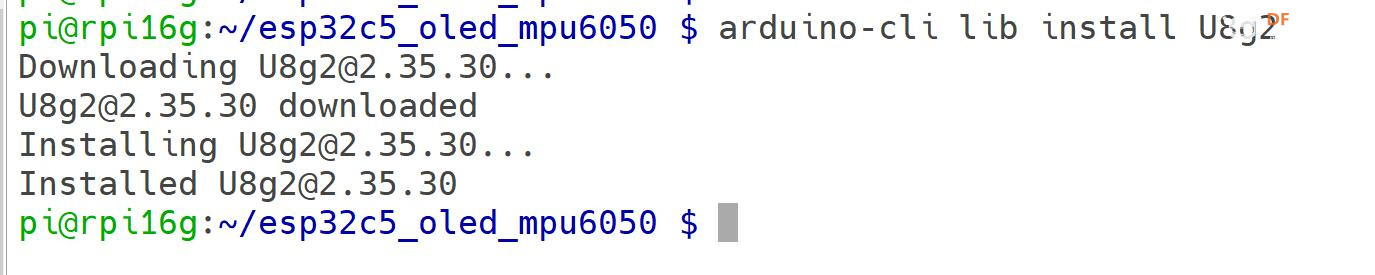

# 安装一下 这个U得大写哈
arduino-cli lib install U8g2
复制代码

瞬间搞定

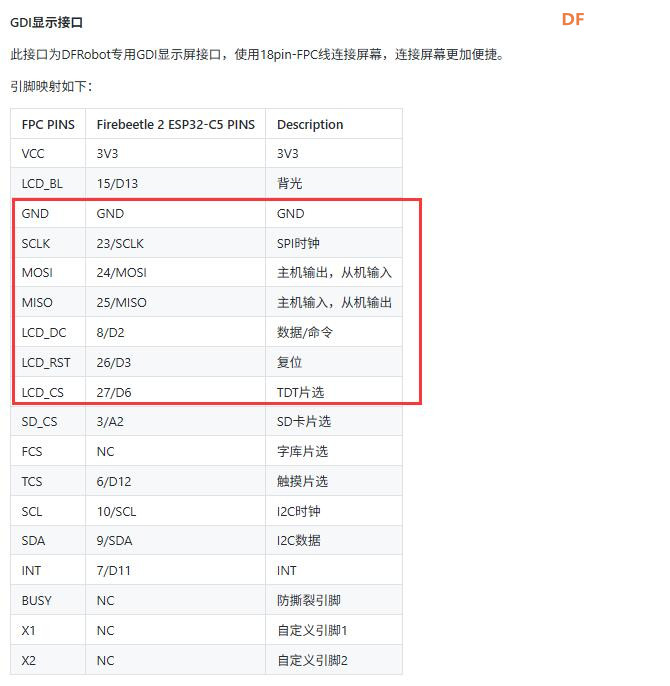

然后要注意的是需要根据这个官方提供的GDI的pinout来修改初始化代码的信息：

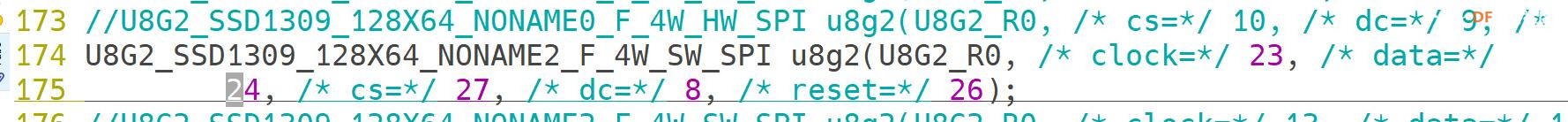

初始化代码引脚信息需要改一下：
参考这个，我下面代码定义了一些宏变量，方便修改。
然后写个测试代码看看屏幕是否能用：

<blockquote>#include <Arduino.h>
复制代码

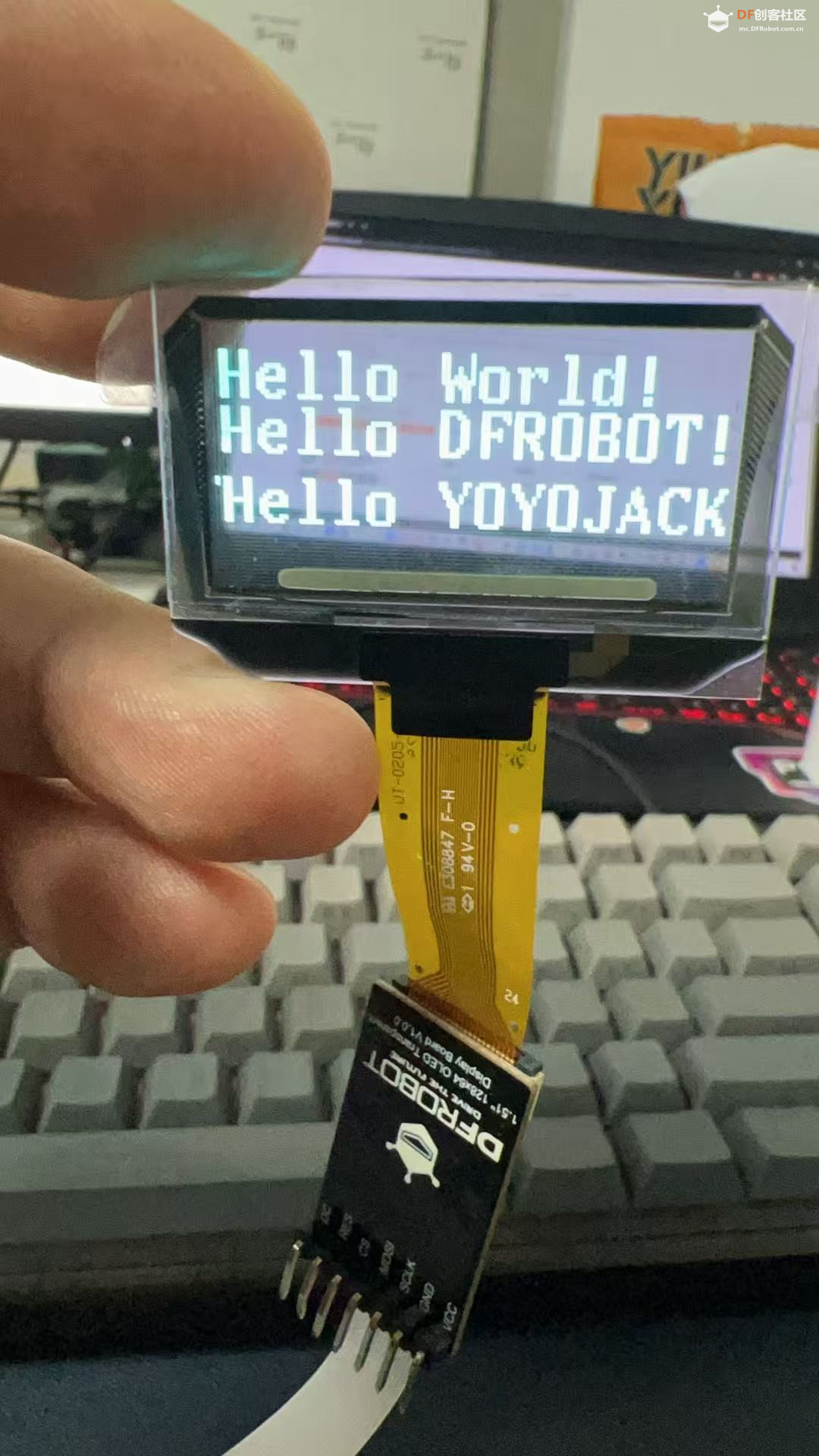

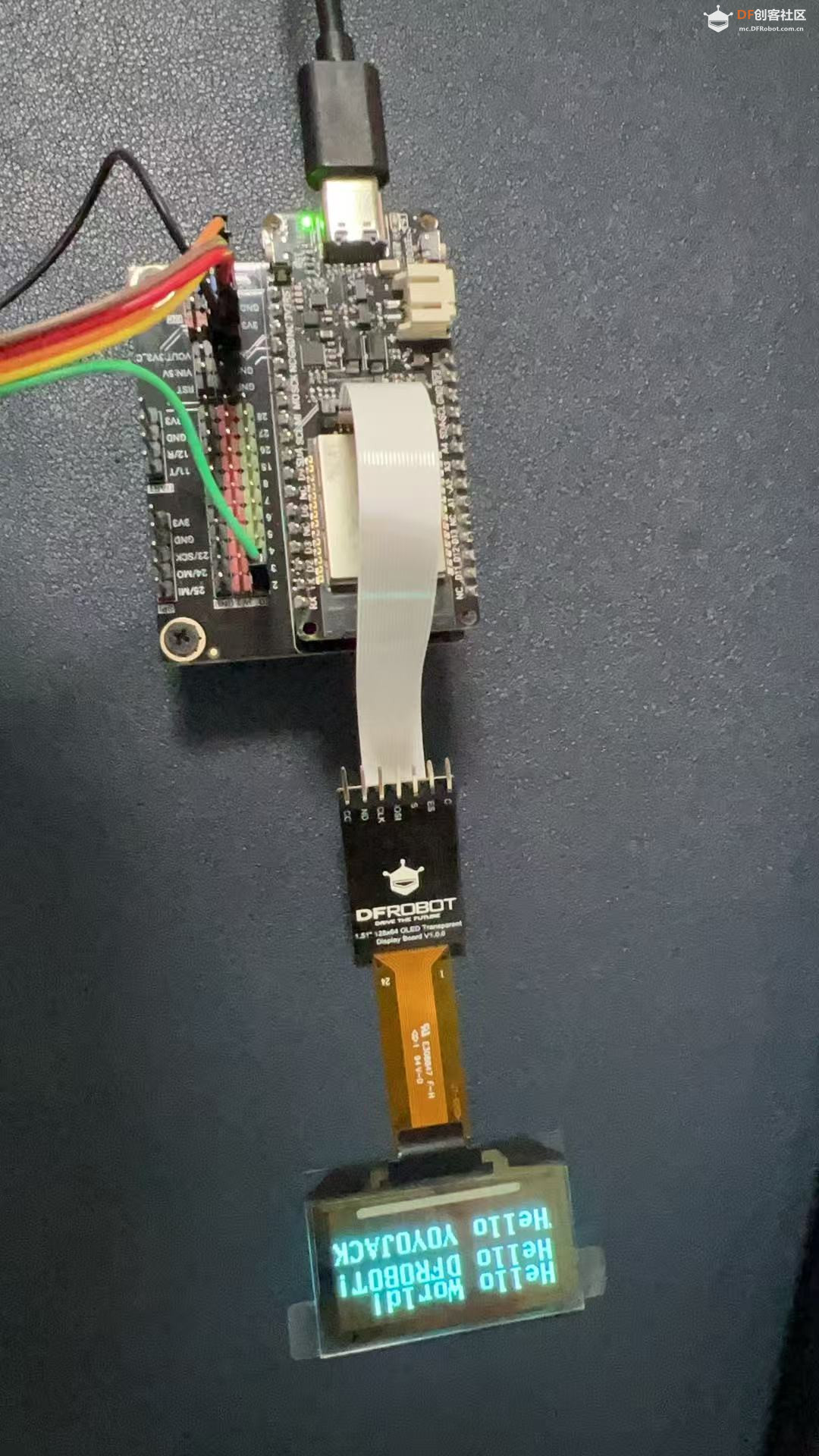

火速编译上传看效果：

arduino-cli compile -b esp32:esp32:esp32c5:CDCOnBoot=cdc -p /dev/ttyACM0 --upload
复制代码

每次打这么长的代码你肯定不爽，但是可以用alias命令直接设置成一个超级简答的命令,编辑一下你用户属主目录下的.bashrc 文件，添加：

alias upcode='arduino-cli compile -b esp32:esp32:esp32c5:CDCOnBoot=cdc -p /dev/ttyACM0 --upload'
复制代码

以后就直接输入：upcode命令就可以编译和上传了，舒服了~



然后屏幕没问题了，就可以添加mpu6050的消息了。
我就直接post代码了，如下：

#include <Arduino.h>
#include <U8g2lib.h>
#include <Wire.h>
#include "I2Cdev.h"
#include "MPU6050_6Axis_MotionApps20.h"
#include <SPI.h>

#define INTERRUPT_PIN  2
#define SDA_PIN 9
#define SCL_PIN 10

#define OLED_DC  8   // GPIO 8
#define OLED_CS  27   // GPIO 27
#define OLED_RST 26   // GPIO 26
#define OLED_CLK 23   // clock 23
#define OLED_DATA 24   // data 24

U8G2_SSD1309_128X64_NONAME2_F_4W_SW_SPI u8g2(
                /*rotation=*/U8G2_R0,
                /*clock=*/OLED_CLK,
                /*data */OLED_DATA,
                /*cs=*/ OLED_CS,
                /*dc=*/ OLED_DC,
                /*reset=*/ OLED_RST);


MPU6050 mpu;

volatile bool mpuInterrupt = false;
bool dmpReady = false;
uint8_t mpuIntStatus;
uint8_t devStatus;
uint16_t packetSize;
uint8_t fifoBuffer[64];

Quaternion q;
VectorFloat gravity;
float ypr[3];  // [yaw, pitch, roll]

void IRAM_ATTR dmpDataReady() {
        mpuInterrupt = true;
}

void setup() {
        Serial.begin(115200);

        Wire.begin(SDA_PIN, SCL_PIN);
        Wire.setClock(100000);

        u8g2.begin();
        u8g2.setFontPosTop();

        mpu.initialize();
        if (!mpu.testConnection()) {
        Serial.println("MPU6050连接失败!");
                while (1);
        }

        devStatus = mpu.dmpInitialize();
        if (devStatus != 0) {
                Serial.printf("DMP初始化失败，状态码: %d\n", devStatus);
                while (1);
        }

        mpu.setXGyroOffset(220);
        mpu.setYGyroOffset(76);
        mpu.setZGyroOffset(-85);
        mpu.setZAccelOffset(1788);

        mpu.CalibrateAccel(6);
        mpu.CalibrateGyro(6);
        mpu.setDMPEnabled(true);

        pinMode(INTERRUPT_PIN, INPUT);
        attachInterrupt(digitalPinToInterrupt(INTERRUPT_PIN), dmpDataReady, RISING);
        mpuIntStatus = mpu.getIntStatus();
        dmpReady = true;
        packetSize = mpu.dmpGetFIFOPacketSize();

}

void loop() {
        if (!dmpReady) return;

        uint16_t fifoCount = mpu.getFIFOCount();

        if (!mpuInterrupt && fifoCount < packetSize) return;

        mpuInterrupt = false;
        mpuIntStatus = mpu.getIntStatus();
        fifoCount = mpu.getFIFOCount();

        if((mpuIntStatus & 0x10) || fifoCount == 1024){
                mpu.resetFIFO();
                Serial.println("DAMN, FIFO特喵的溢出了！");
                return;
        }

        if (mpuIntStatus & 0x02) {
                while (fifoCount < packetSize) fifoCount = mpu.getFIFOCount();
                mpu.getFIFOBytes(fifoBuffer, packetSize);
                fifoCount -= packetSize;
                mpu.dmpGetQuaternion(&q, fifoBuffer);
                mpu.dmpGetGravity(&gravity, &q);
                mpu.dmpGetYawPitchRoll(ypr, &q, &gravity);

                // 计算圆心位置
        int circleX = 64 + (int)(ypr[1] * 180 / M_PI) * 2; // 根据俯仰角调整 X 位置
        int circleY = 32 - (int)(ypr[0] * 180 / M_PI) * 2; // 根据偏航角调整 Y 位置

        // 限制圆的位置在屏幕范围内
        circleX = constrain(circleX, 0, 123);
        circleY = constrain(circleY, 0, 58);

                // 清屏并绘制新的圆
                u8g2.firstPage();

                do {
                u8g2.drawCircle(64, 32, 1); //绘制半径5的圆形
                u8g2.drawCircle(64, 32, 3); //绘制半径5的圆形
                u8g2.drawCircle(64, 32, 7); //绘制半径5的圆形
                u8g2.drawCircle(circleX, circleY, 5); //绘制半径5的圆形
                } while (u8g2.nextPage());

                Serial.print("YAW: ");
                Serial.print(ypr[0] * 180 /M_PI);
                Serial.print("\tPITCH: ");
                Serial.print(ypr[1] * 180 /M_PI);
                Serial.print("\tROLL: ");
                Serial.println(ypr[2] * 180 /M_PI);
        }
}

复制代码

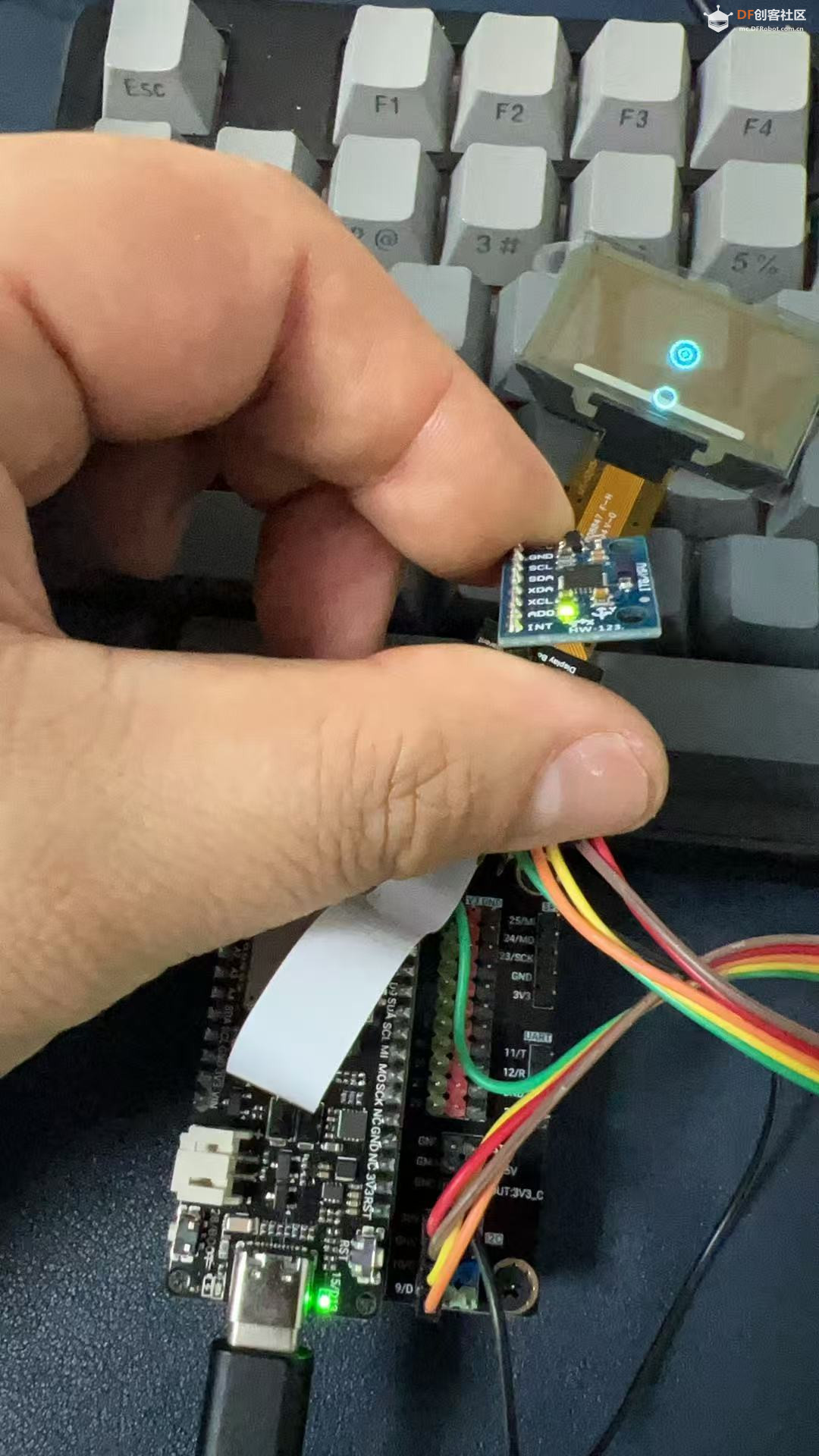

然后编译上传后，就看手稳不稳了，稳定就可以fire in the hole了哈哈


视频如下：

哈哈，面对疾风吧~
