【花雕动手做】CanMV K230 AI视觉识别模块之使用触摸显示

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

知识点
触摸显示是 “显示面板 + 触摸感应技术” 的结合体，能让用户通过手指或触控笔直接与屏幕交互（如点击、滑动、缩放），核心是在显示图像的同时，实时定位并识别触摸动作，实现 “所见即所控”。

1、核心组成：显示与触摸的结合
触摸显示的功能实现依赖两大核心模块，二者需协同工作：
显示模块：即常规的屏幕面板（如 LCD、OLED、Mini/Micro LED），负责输出图像，是触摸交互的 “视觉载体”。
触摸模块：集成在显示面板表面或内部的感应层，负责检测触摸位置和动作，是 “交互输入载体”。

2、主流触摸技术原理（按应用场景分）



3、关键技术指标（影响使用体验）
触控点数：支持同时识别的触摸位置数量，电容式普遍支持 10 点以上（如手机双手缩放），电阻式仅支持 1 点。
响应速度：触摸动作到屏幕反馈的时间，通常要求＜50ms（游戏、绘画场景需更快，＜10ms）。
触摸精度：定位触摸点的误差范围，手机 / 平板需＜1mm，大尺寸会议屏允许＜5mm。
环境适应性：包括防水（如手机 IP68 触控）、抗干扰（如避免电磁信号影响）、低温 / 高温稳定性（工业场景）。

4、典型应用场景
消费电子：手机、平板、笔记本触控板、智能手表（如 Apple Watch）。
办公 / 商用：会议大屏、自助终端（如银行 ATM、商场导购屏）、POS 收银机。
工业 / 医疗：工业控制面板（如生产线设备）、医疗诊断仪（需防菌触摸）。
家居 / 车载：智能中控屏（如冰箱、空调）、车载触控屏（需抗高温、防眩光）。

5、发展趋势
“屏内触摸”（In-Cell/On-Cell）：将触摸感应层集成到显示面板内部（如 OLED 屏），减少屏幕厚度，提升透光率（如手机全面屏）。
柔性触摸：配合柔性 OLED 屏，实现可折叠 / 卷曲设备的触控（如折叠屏手机）。
触控反馈：结合振动马达（如手机 “线性马达”），触摸时提供物理反馈（如点击时震动），增强交互真实感。

【花雕动手做】CanMV K230 AI视觉识别模块之使用触摸显示

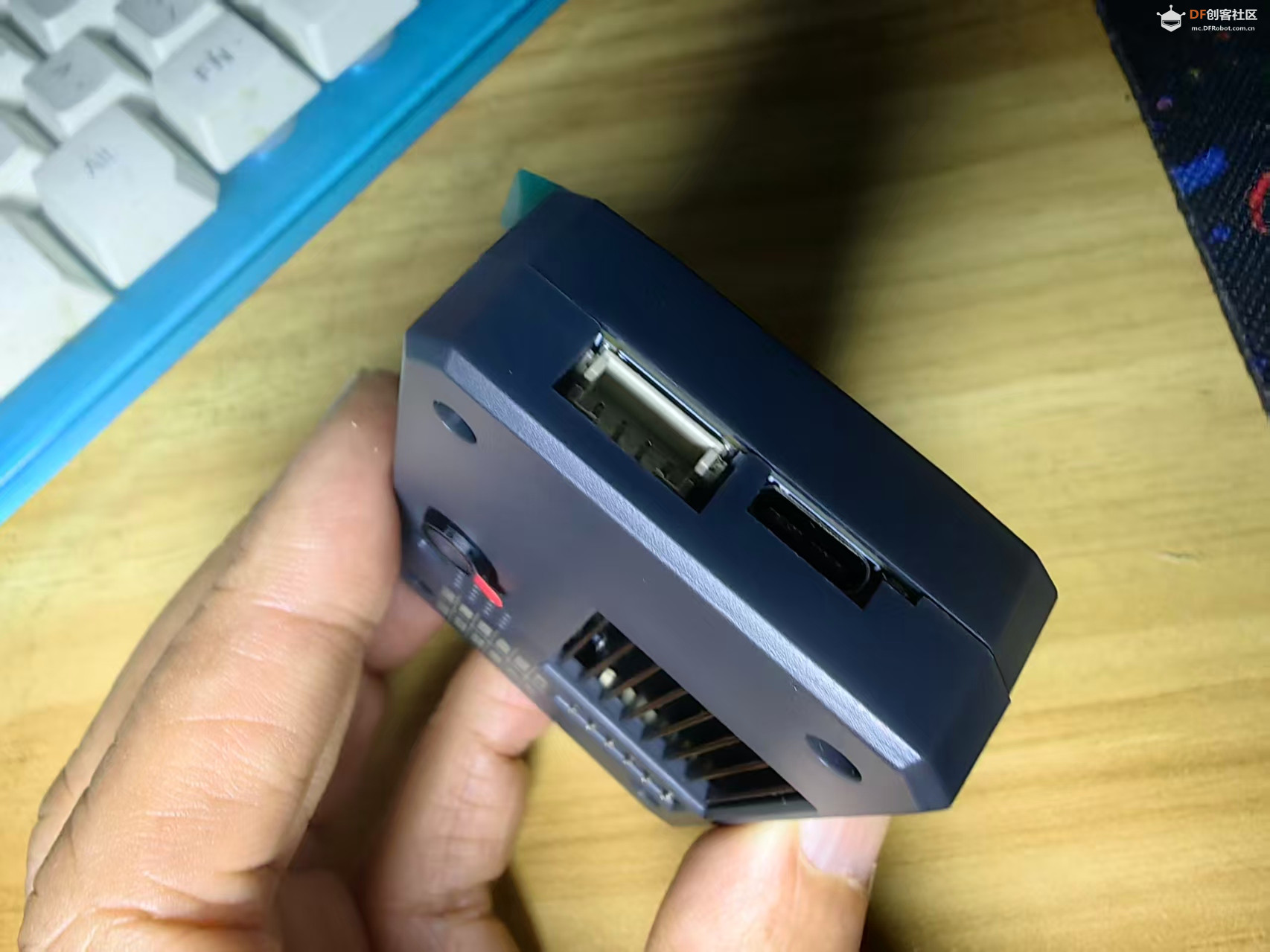

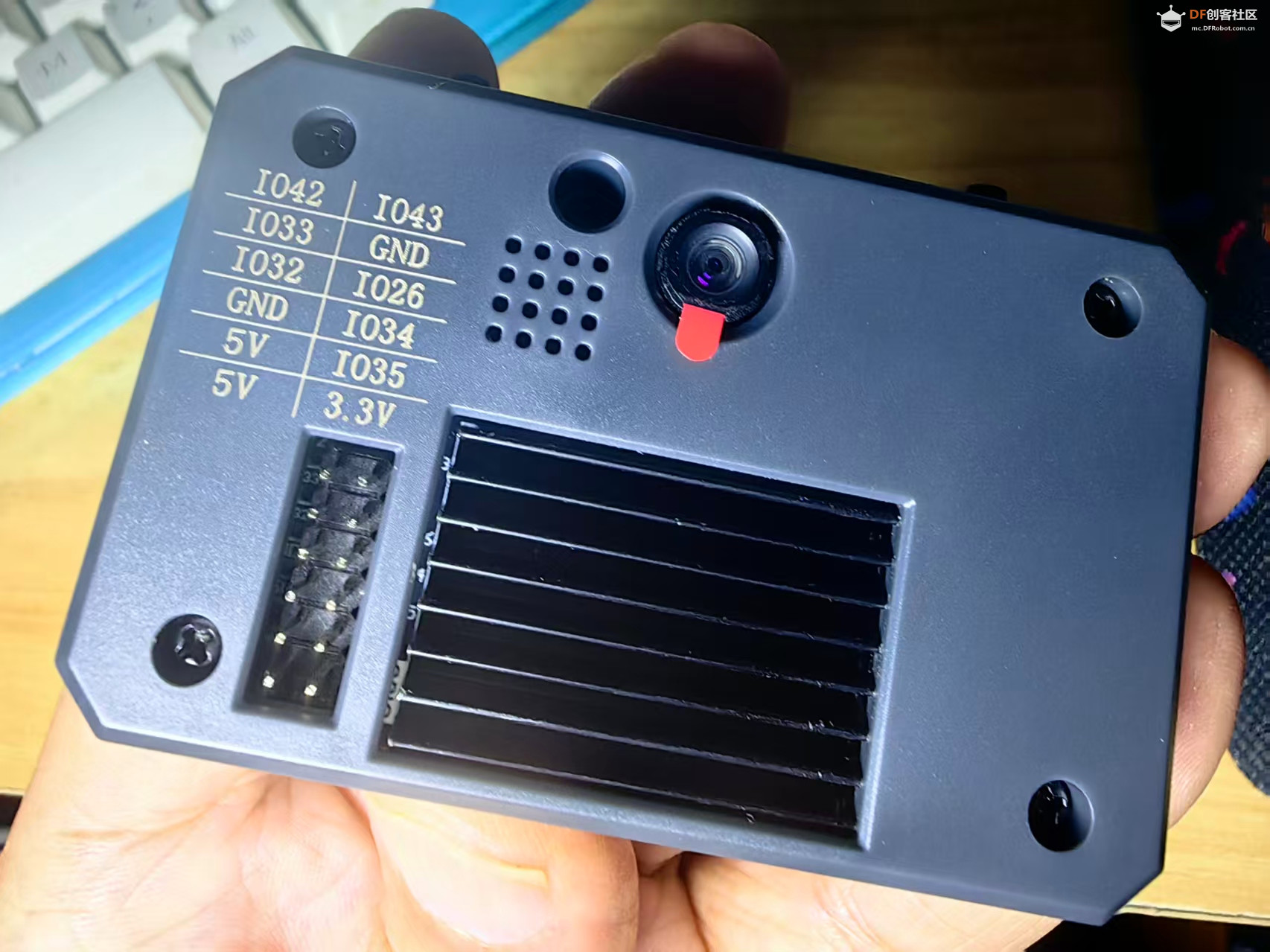

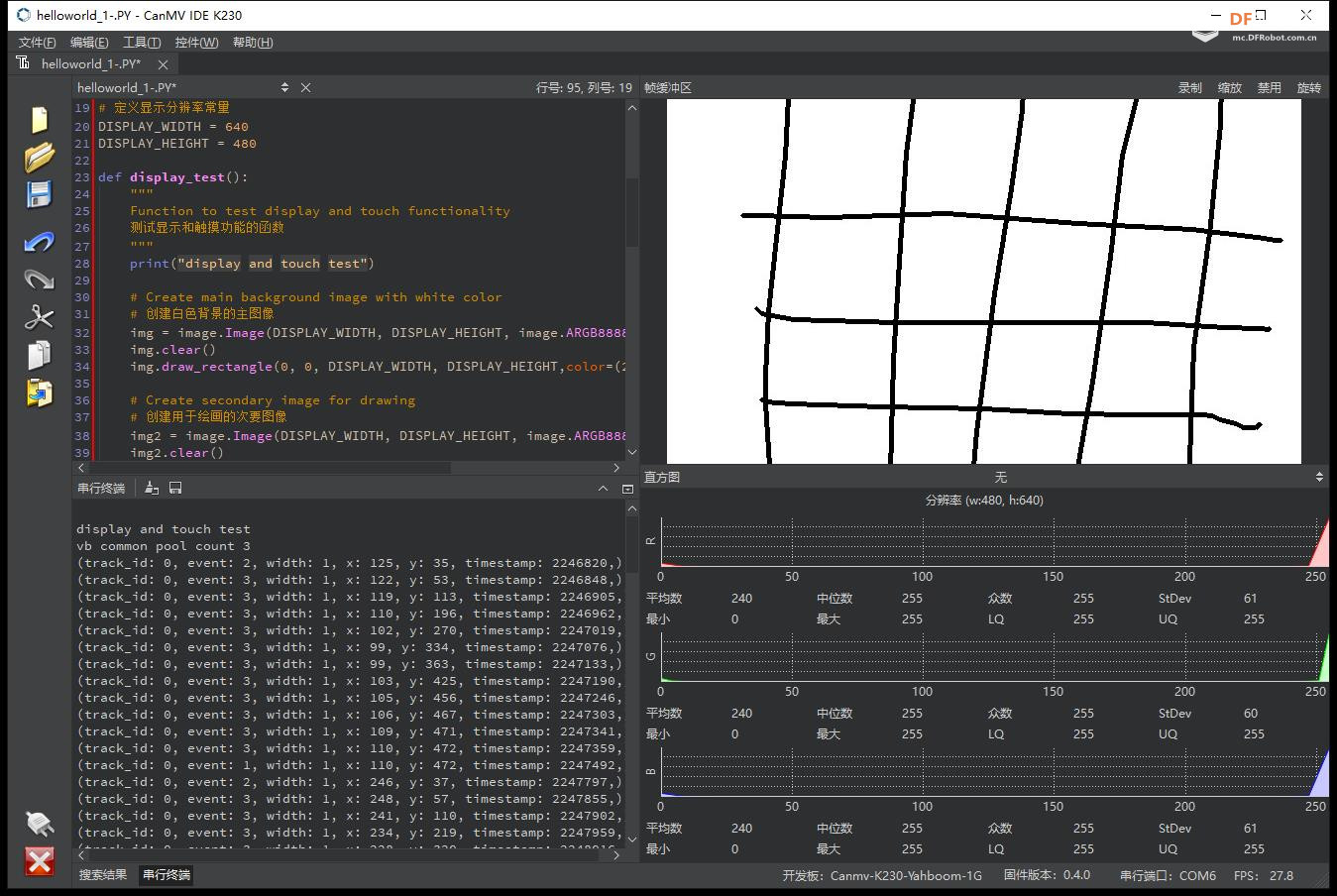

用CanMV IDE打开例程代码，将K230用USB连接到电脑上

点击左下角运行按钮即可开始运行程序

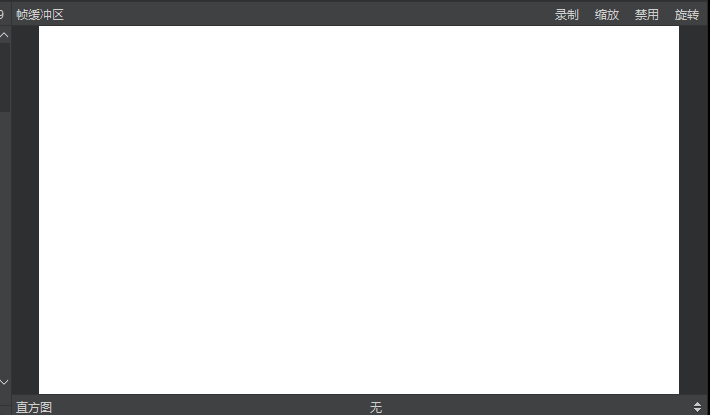

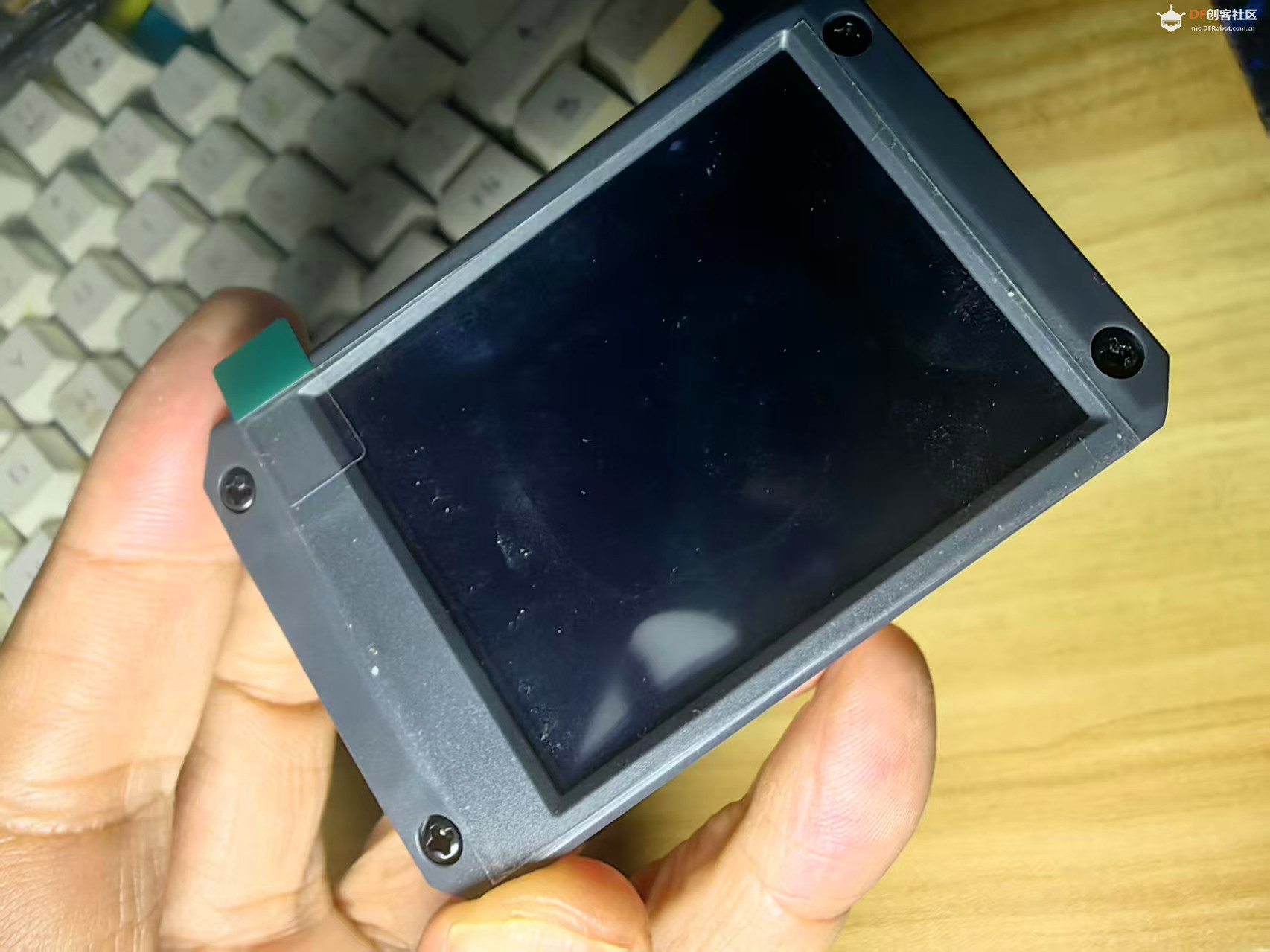

初始界面是白色的

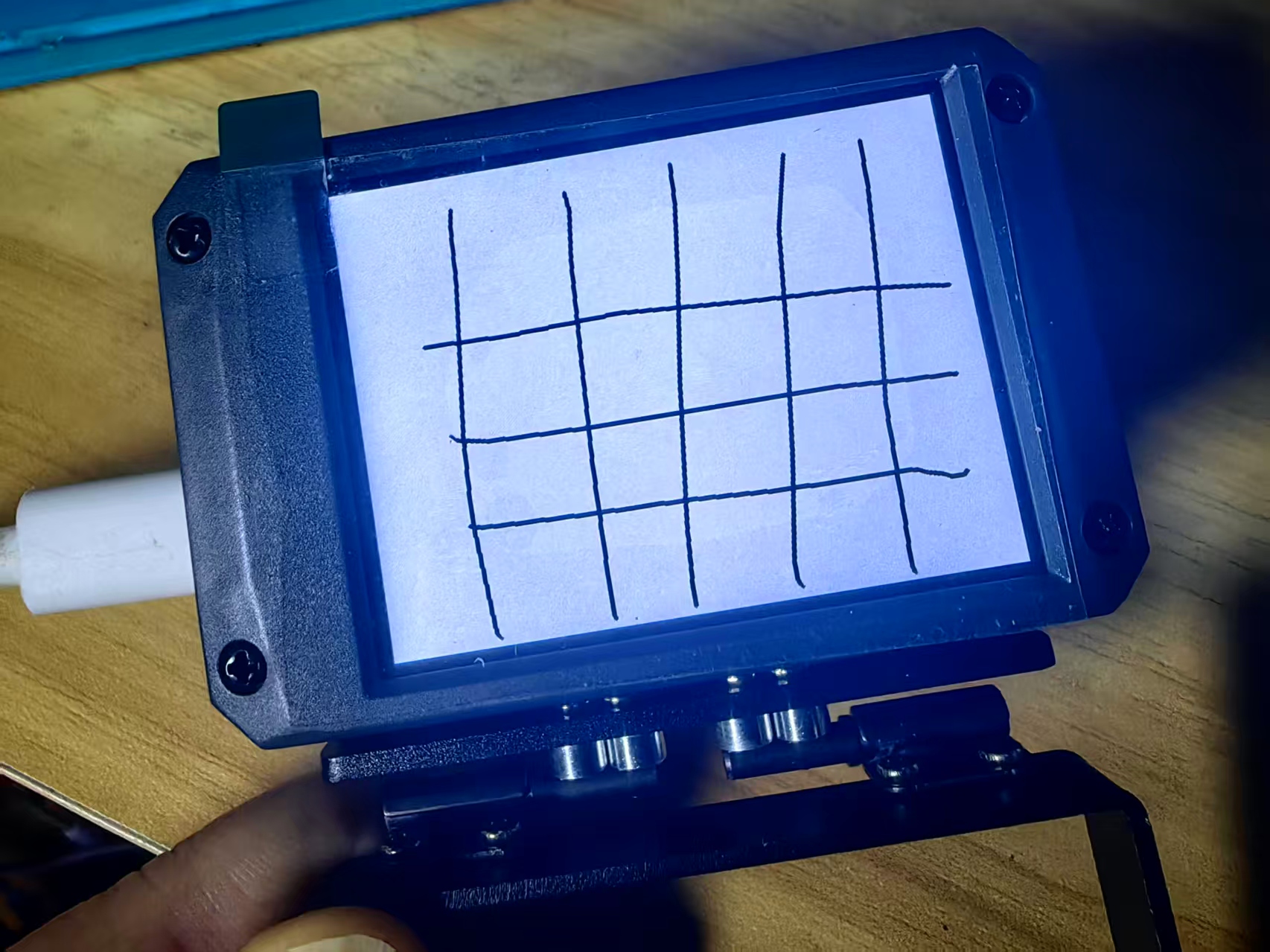

用手指在屏幕上移动，可以看到随着手指的移动，屏幕上绘制出黑色的线条。

项目测试实验代码

#【花雕动手做】CanMV K230 AI视觉识别模块之使用触摸显示

# Import required modules
# 导入所需的模块
import time, os, urandom, sys

# Import display and media related modules
# 导入显示和媒体相关模块
from media.display import *
from media.media import *

# Import touch sensor module
# 导入触摸传感器模块
from machine import TOUCH

# Initialize touch sensor on pin 0
# 在引脚0上初始化触摸传感器
tp = TOUCH(0)

# Define display resolution constants
# 定义显示分辨率常量
DISPLAY_WIDTH = 640
DISPLAY_HEIGHT = 480

def display_test():
    """
    Function to test display and touch functionality
    测试显示和触摸功能的函数
    """
    print("display and touch test")

    # Create main background image with white color
    # 创建白色背景的主图像
    img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
    img.clear()
    img.draw_rectangle(0, 0, DISPLAY_WIDTH, DISPLAY_HEIGHT, color=(255,255,255), fill=True)

    # Create secondary image for drawing
    # 创建用于绘画的次要图像
    img2 = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
    img2.clear()

    # Initialize display with ST7701 driver
    # 使用ST7701驱动初始化显示器
    Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)
    # Initialize media manager
    # 初始化媒体管理器
    MediaManager.init()

    try:
        # Variables to store previous touch coordinates
        # 存储上一次触摸坐标的变量
        last_x = None
        last_y = None
        while True:
            os.exitpoint()
            # Read touch point data
            # 读取触摸点数据
            point = tp.read(1)

            if len(point):
                print(point)
                pt = point[0]
                # Handle touch events (down or move)
                # 处理触摸事件（按下或移动）
                if pt.event == 0 or pt.event == TOUCH.EVENT_DOWN or pt.event == TOUCH.EVENT_MOVE:
                    if((last_x is not None) and (last_y is not None) and pt.event is not 2):
                        # Draw line between previous and current touch points
                        # 在上一个触摸点和当前触摸点之间画线
                        img2.draw_line(last_x, last_y, pt.x, pt.y, color=(0,0,0), thickness=5)
                        Display.show_image(img2, layer=Display.LAYER_OSD2, alpha=128)
                    last_x = pt.x
                    last_y = pt.y
            # Update display with background image
            # 更新显示背景图像
            Display.show_image(img)

            time.sleep(0.05)
    except KeyboardInterrupt as e:
        print("user stop: ", e)
    except BaseException as e:
        print(f"Exception {e}")

    # Cleanup and deinitialize display
    # 清理并反初始化显示器
    Display.deinit()
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)
    # Release media resources
    # 释放媒体资源
    MediaManager.deinit()

if __name__ == "__main__":
    # Enable exit points and run display test
    # 启用退出点并运行显示测试
    os.exitpoint(os.EXITPOINT_ENABLE)
    display_test()
复制代码

代码结构

1、基础设置:
导入必要模块
初始化触摸设备
定义显示常量
创建和初始化图像
初始化显示器和媒体管理器

2、主循环中:
检查是否需要退出
读取触摸数据
如果有触摸点:
检查触摸事件类型
如果有上一个坐标点,绘制连线
更新坐标
显示图像
短暂休眠

3、异常处理:
处理键盘中断
处理其他异常

4、清理工作:
销毁显示器
启用休眠模式
释放媒体缓冲区


TOUCH 相关资料
1. 概述
触摸模块基于 RTT 的触摸框架，支持单点和多点电容触摸屏及电阻触摸屏。

2. API 介绍
TOUCH 类位于 machine 模块下。

示例

from machine import TOUCH

​

# 实例化 TOUCH 设备 0

tp = TOUCH(0)

# 获取 TOUCH 数据

p = tp.read()

print(p)

# 打印触摸点坐标

# print(p[0].x)

# print(p[0].y)

# print(p[0].event)
复制代码

构造函数

# when index is 0

touch = TOUCH(index, type = TOUCH.TYPE_CST328, rotate = -1)

​

# when index is 1

touch = TOUCH(index, type = TOUCH.TYPE_CST328, rotate = -1, range_x = -1, range_y = -1, i2c : I2C = None, slave_addr = None, rst : Pin = None, int : Pin = None)
复制代码

参数

index: TOUCH 设备号，为 0 时，表示使用系统自带的触摸，为 1 时，表示使用 CanMV 专有的触摸驱动
type: 触摸驱动类型，具体定义参考触摸类型
rotate: 面板输出坐标与屏幕坐标的旋转，取值范围为 [0-3]，具体定义参考坐标旋转。
range_x: index=1 时有效，触摸输出坐标的宽度最大值
range_y: index=1 时有效，触摸输出坐标的高度最大值
i2c: index=1 时有效，触摸使用 I2C 总线对象
slave_addr: index=1 时有效，触摸芯片的从机地址，可选参数，不传入使用驱动默认值
rst: index=1 时有效，触摸复位引脚对象
int: index=1 时有效，触摸中断引脚对象，当前不支持

read 方法

TOUCH.read([count])
复制代码

获取触摸数据。
参数
count: 最多读取的触摸点数量，取值范围为 [0:10]，默认为 0，表示读取所有触摸点。
返回值
返回触摸点数据，类型为元组 ([tp[, tp...]])，其中每个 tp 是一个 touch_info 类实例。

deinit 方法

TOUCH.deinit()
复制代码

释放 TOUCH 资源。
参数
无
返回值
无

3. TOUCH_INFO 类
TOUCH_INFO 类用于存储触摸点的信息，用户可通过相关只读属性访问。

event: 事件码，具体参考触摸事件。
track_id: 触点 ID，用于多点触摸。
width: 触点宽度。
x: 触点的 x 坐标。
y: 触点的 y 坐标。
timestamp: 触点时间戳。

4. 常量
4.1 触摸事件
EVENT_NONE: 无事件。
EVENT_UP: 触摸按下后抬起。
EVENT_DOWN: 触摸按下开始。
EVENT_MOVE: 触摸按下后移动。
4.2 坐标旋转
ROTATE_0: 坐标不旋转。
ROTATE_90: 坐标旋转 90 度。
ROTATE_180: 坐标旋转 180 度。
ROTATE_270: 坐标旋转 270 度。
4.3 触摸类型
TYPE_CST328: CanMV 专有触摸驱动
TYPE_CST226SE: CanMV 专有触摸驱动
TYPE_GT911: CanMV 专有触摸驱动

实验场景图  动态图
