【花雕动手做】拆解75V800W八线有霍尔无刷电机控制器

这款支持75V、800W功率的八线有霍尔无刷电机驱动控制器，是大功率机器人底盘、轮毂电机的常用驱动方案。八线接口包含电机相线与霍尔传感器信号，能实现精准调速、正反转与稳定启停。它内部究竟采用了怎样的电路结构？如何在大功率下保证可靠运行？本次拆解将带你一探究竟，从 MOS 管、驱动芯片到保护电路，完整看清这款大功率无刷控制器的内部构造与设计思路。

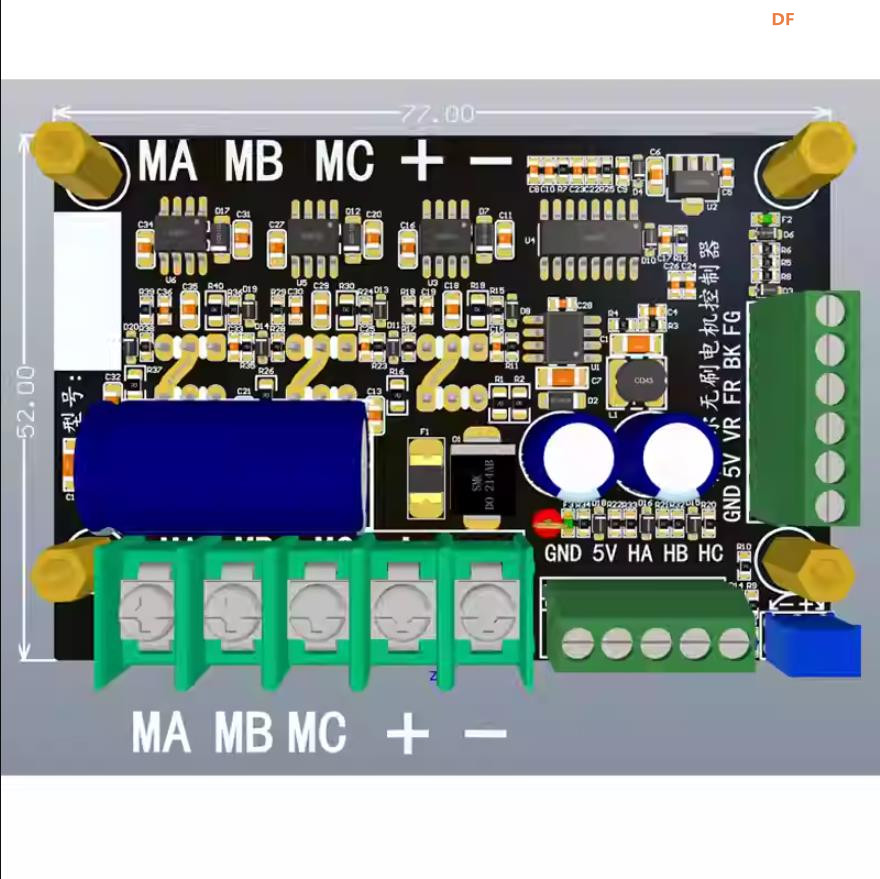

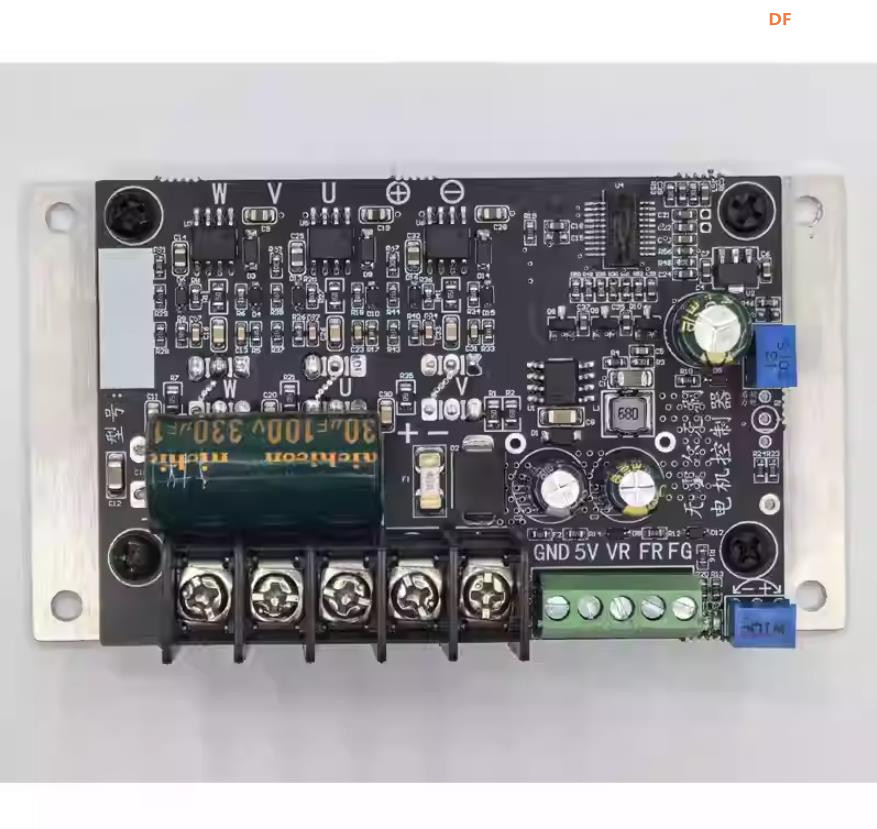

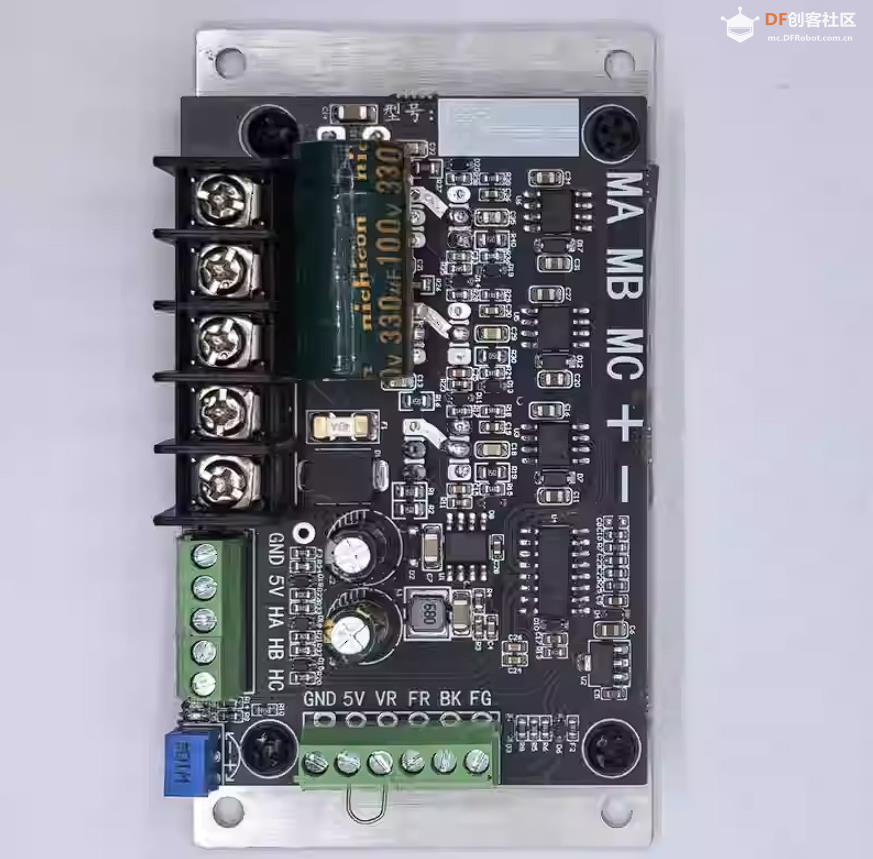

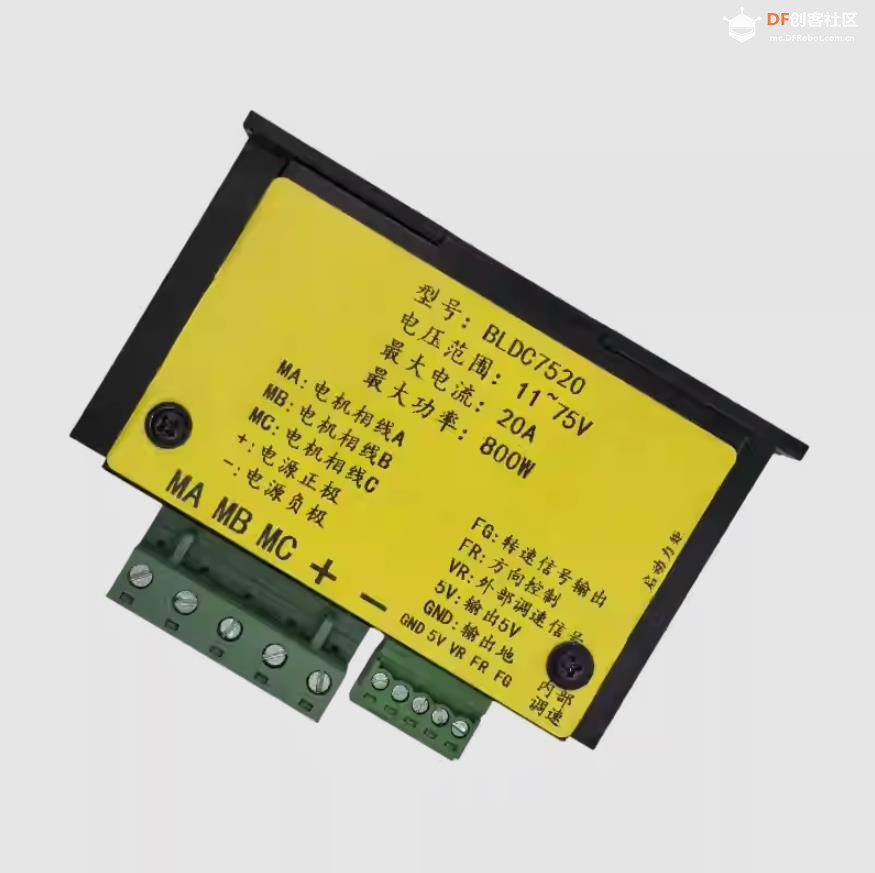

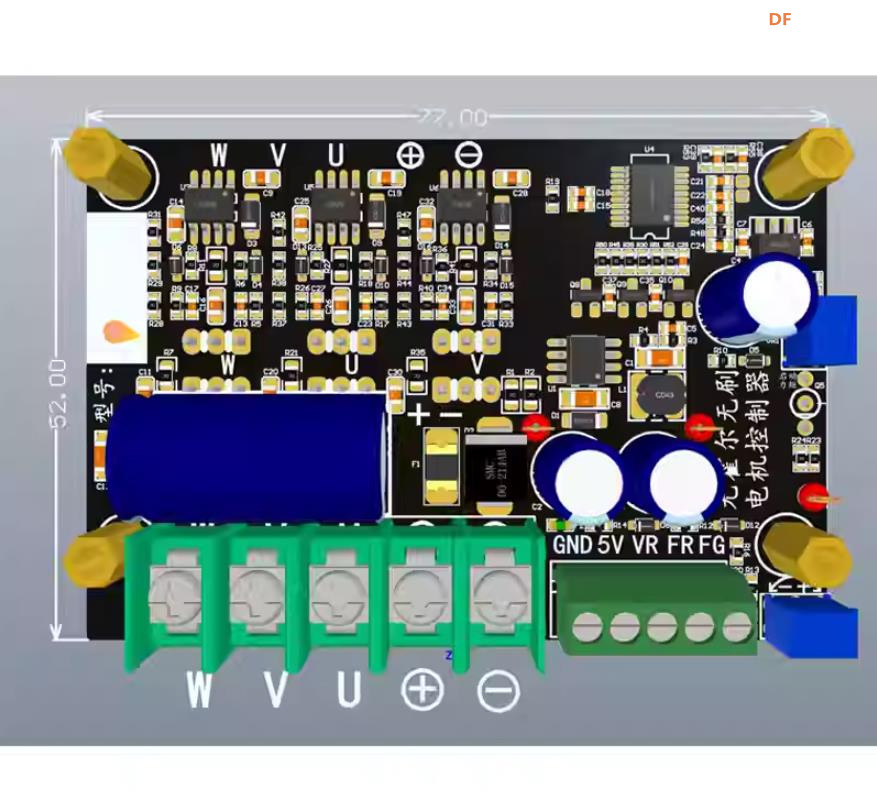

HBLDF7520-800W 是一款专为800W 级大功率无刷电机设计的直流有感 / 无感驱动器，适配 6.5 寸轮毂电机、机器人底盘、AGV 等大负载场景，支持BLDC 方波驱动，具备大电流、宽电压、多重保护与简易控制接口。

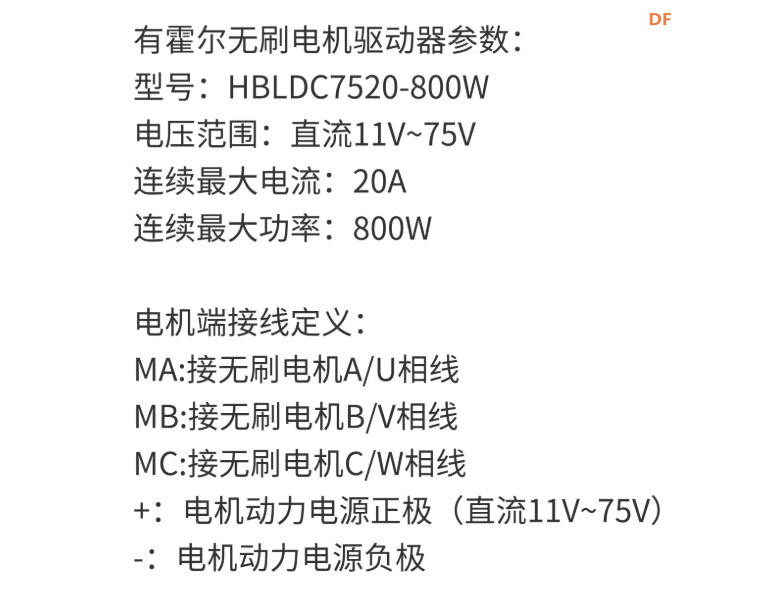

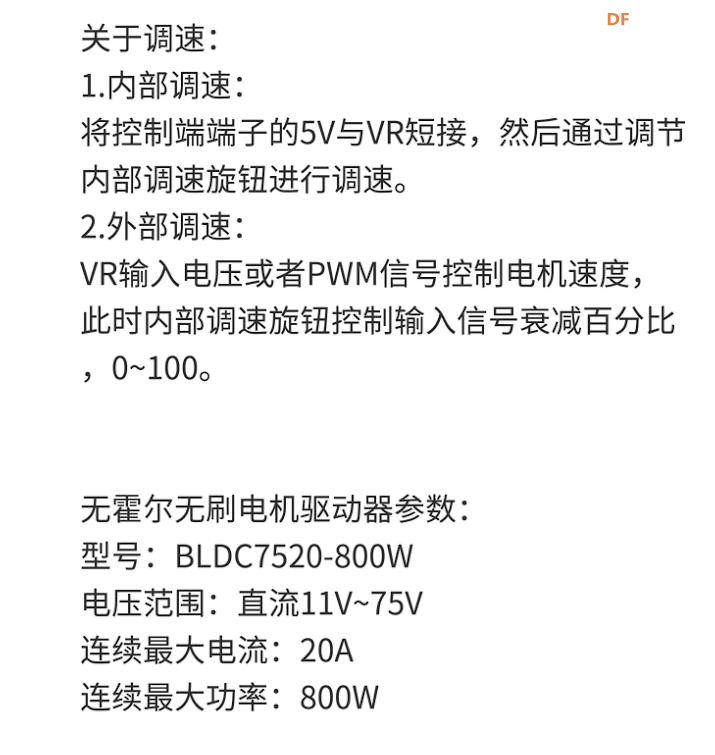

一、核心参数（适配机器人底盘）
型号：HBLDF7520-800W
适配功率：800W（峰值可短时超）
输入电压：DC 24V–60V（适配机器人常用电池）
持续相电流：20A（匹配 6.5 寸轮毂电机）
峰值电流：40A（短时间过载）
控制方式：霍尔有感（BLDC 六步换向）、支持无感启动
控制信号：PWM 调速、方向（F/R）、使能（EN）
保护功能：过压、欠压、过流、堵转、过温（NTC）
功率器件：MOSFET（如 STB75NF75），栅极驱动 FD6288
散热：需配金属散热片 / 风扇（大电流必备）

二、主要特点（机器人底盘优势）
大扭矩、启动稳
20A 持续电流，低速扭矩足，适配 6.5 寸轮毂电机，底盘启动、爬坡、越障更稳。
宽电压兼容
24V–60V 覆盖铅酸、锂电组，适配不同机器人供电方案。
控制简单、易集成
仅需PWM + 方向 + 使能，可直接由 ESP32/STM32 控制，无需复杂通信。
多重保护
过流 / 过压 / 欠压 / 堵转 / 过温保护，提升底盘运行可靠性。
适配轮毂电机
完美匹配 6.5 寸 800W 无刷轮毂电机，正反转、调速、刹车响应快。

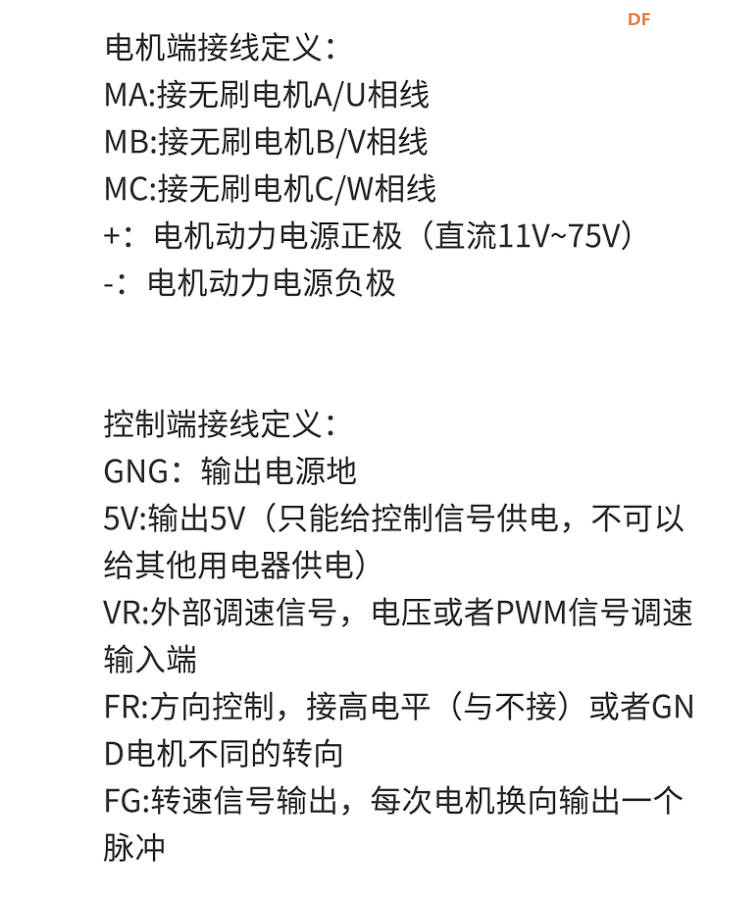

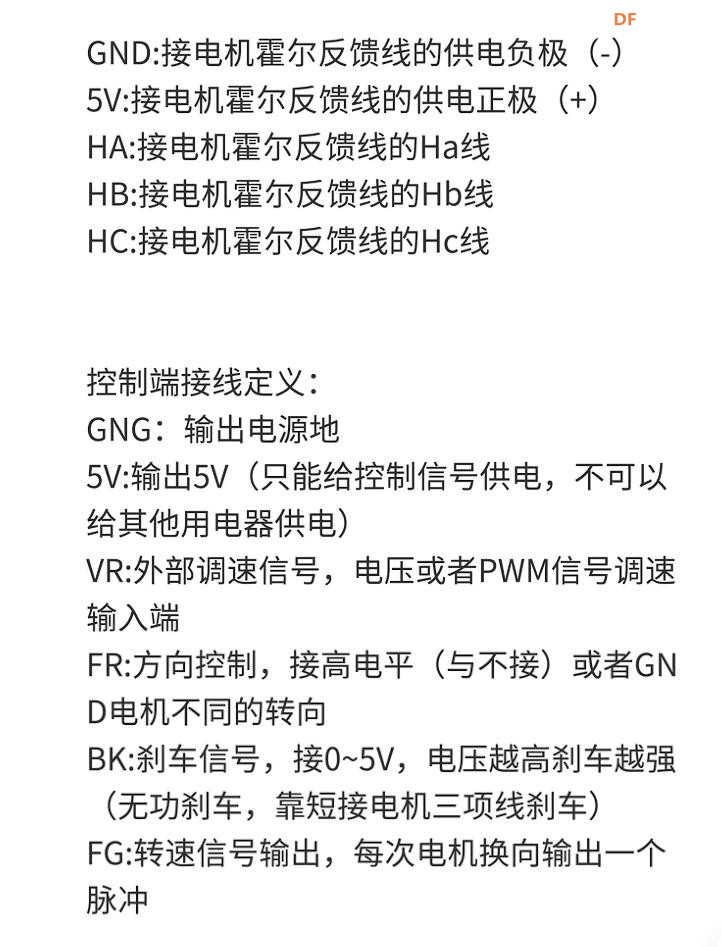

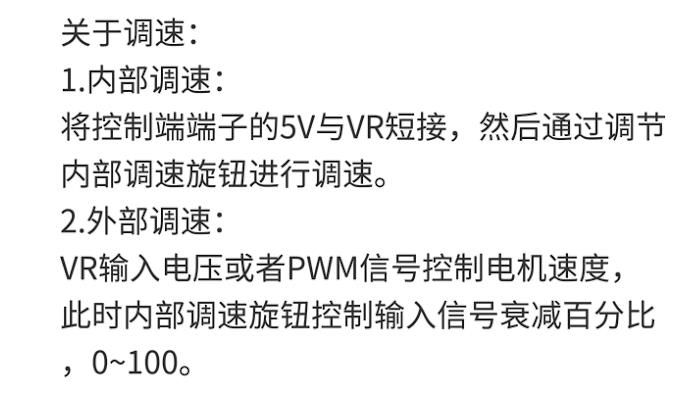

三、典型接线（ESP32 控制）
电源：DC 24–60V → 驱动器 VCC/GND
电机：U/V/W → 电机三相线
霍尔：HA/HB/HC +5V/GND → 电机霍尔接口
控制（ESP32）：
PWM → 调速（0–100% 占空比）
DIR → 正反转（高 / 低电平）
EN → 使能（高电平运行）

四、适用场景
6.5 寸轮毂电机机器人底盘
AGV、智能小车、巡检机器人
大功率电动工具、工业传送带
中负载移动平台（≤800W）

五、使用注意事项
散热：必须安装散热片，大电流长时间运行建议加风扇。
电流匹配：驱动器电流≥电机额定电流，避免过流保护。
霍尔校准：首次使用需校准霍尔相位，确保正反转正常。
电压：严禁超 60V，防止 MOS 击穿。

应用场景

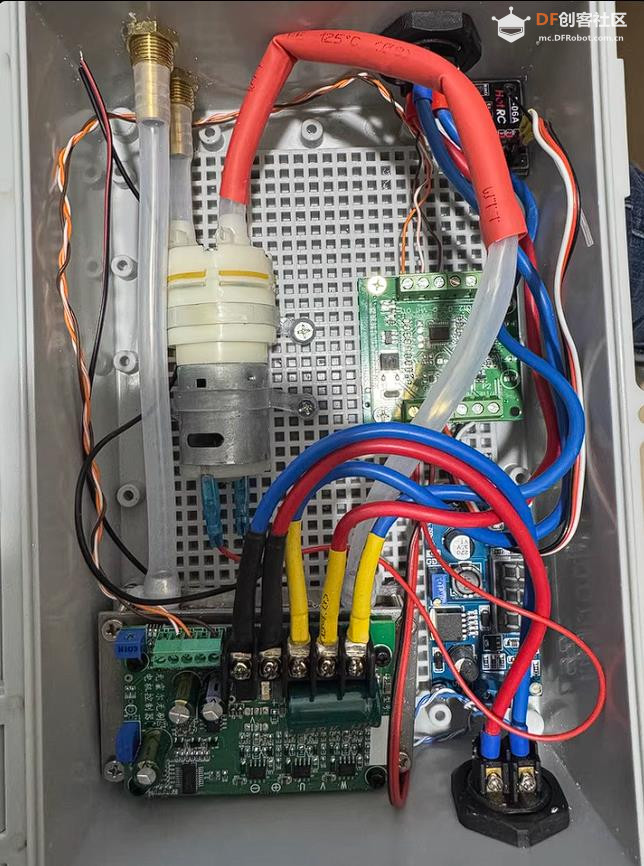

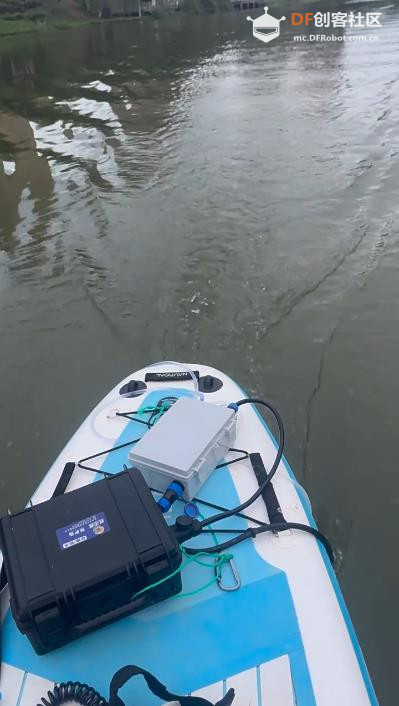

使用24v 5065无刷电机做小船推进器 稳定18a电流 450w 左右功耗 速度6个 可以稳定运行
