树莓派+墨水屏+AI：会听话、会看图的语音生图画框

【项目背景】

       你有没有想过，有一天你的画框不仅能展示静态的画作，还能“听懂”你的描述，甚至“看懂”你拍下的照片，然后立刻画出一幅独一无二的简笔画？更酷的是，它使用的电子墨水屏具有断电后图案长期保存的特性——画作完成后即使拔掉电源，画面依然清晰保留，让这个画框真正成为一个零功耗的永久数字艺术品。

今天我就和大家分享一个基于树莓派、电子墨水屏和AI语音生图的项目，它实现了按住A键录音 → 语音识别 → 文生图 → 墨水屏显示，以及按住B键录音 + 拍照 → 图生图 → 墨水屏显示的双模式功能。整个过程在树莓派上本地运行，隐私安全，交互有趣，而墨水屏的低功耗与断电保存特性，让作品可以随时悬挂展示，无需持续供电。

【项目演示】

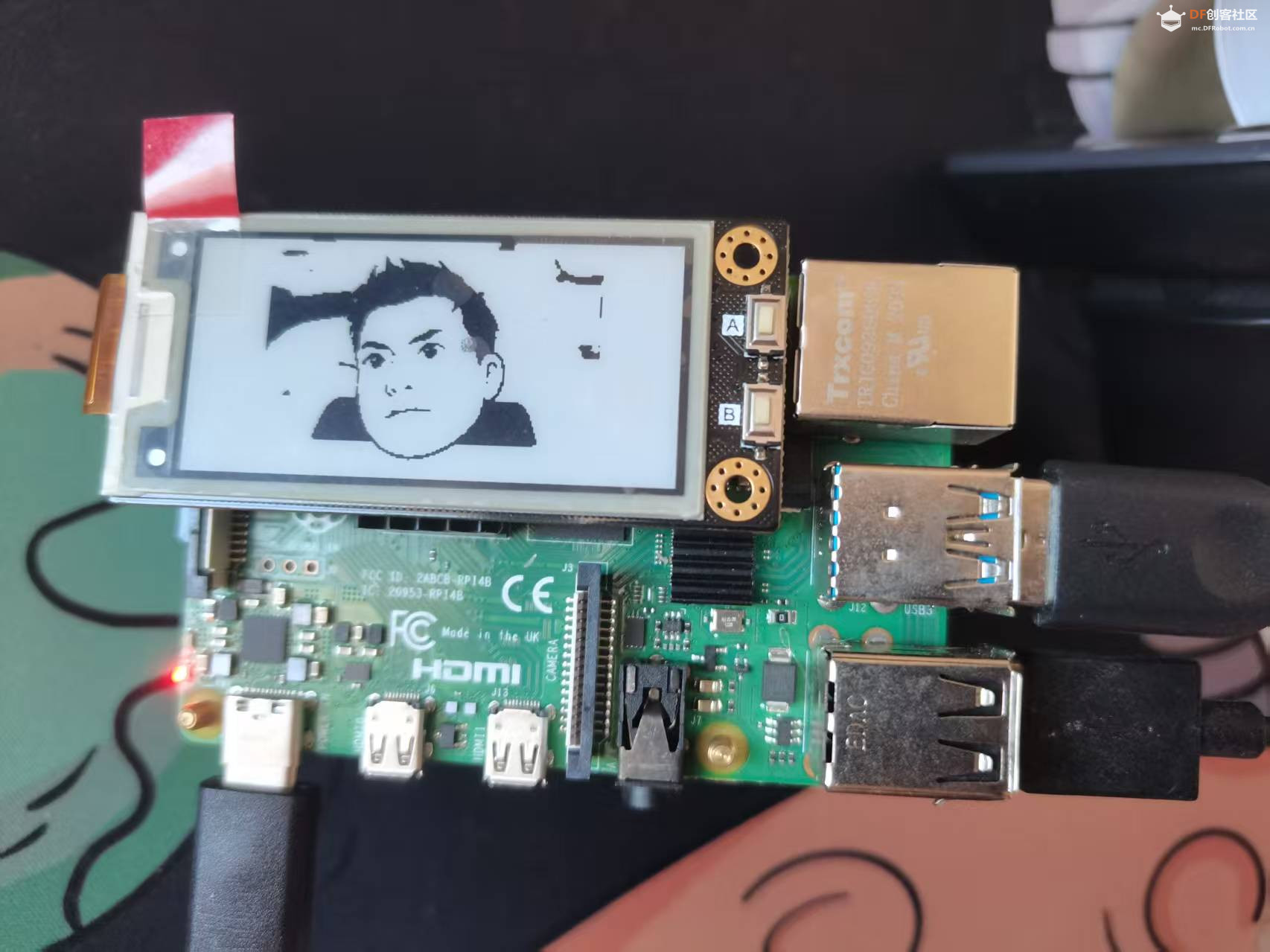

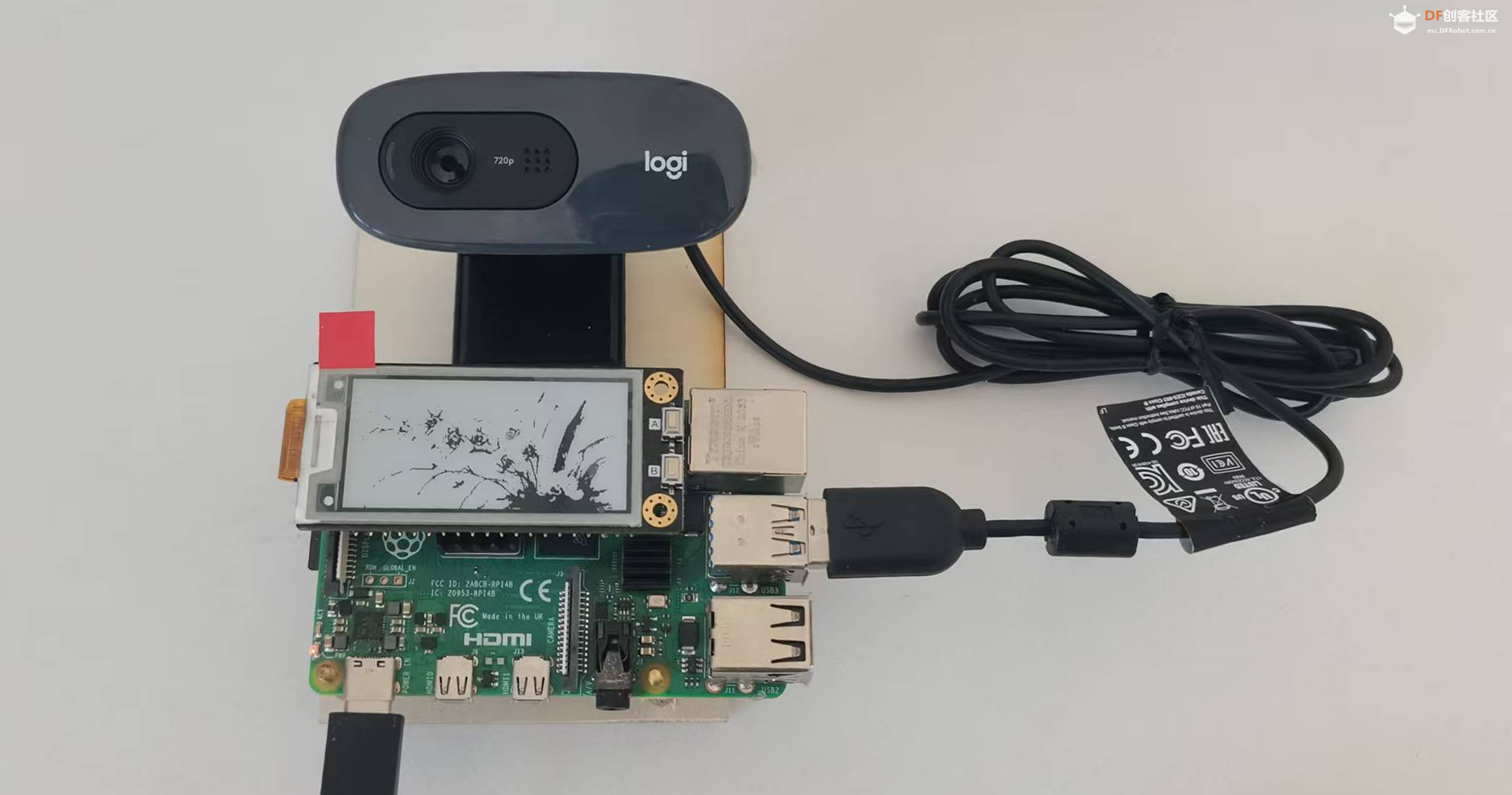

• A键（文生图）：按住A键说“一只穿着宇航服的猫”，松开后约30秒，墨水屏上就会显示出一幅黑白简笔画的宇航猫。断电后，这幅猫依然挂在屏幕上。

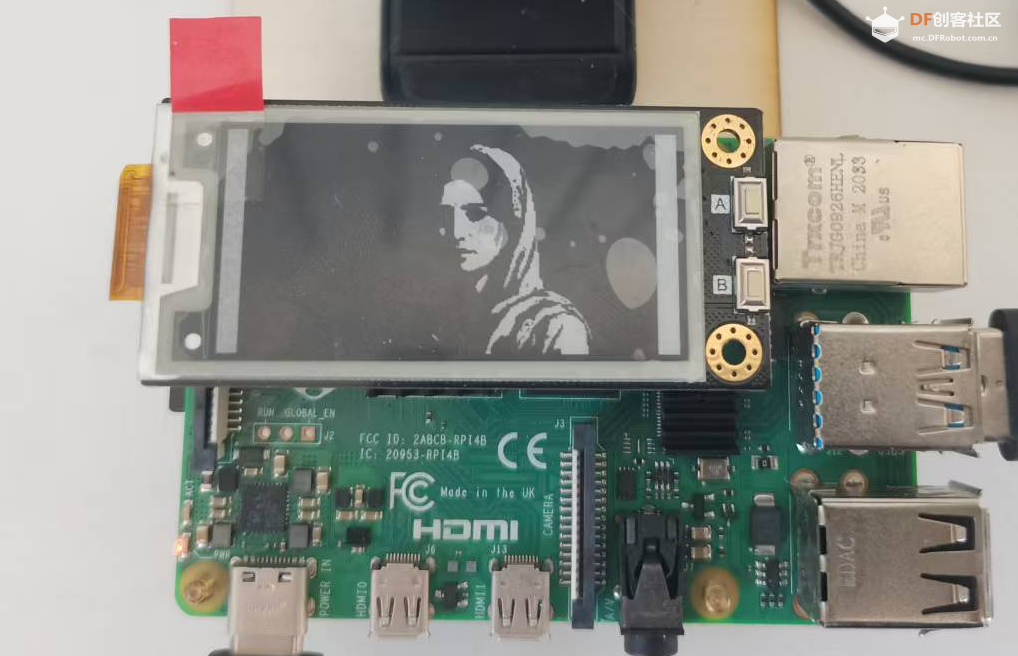

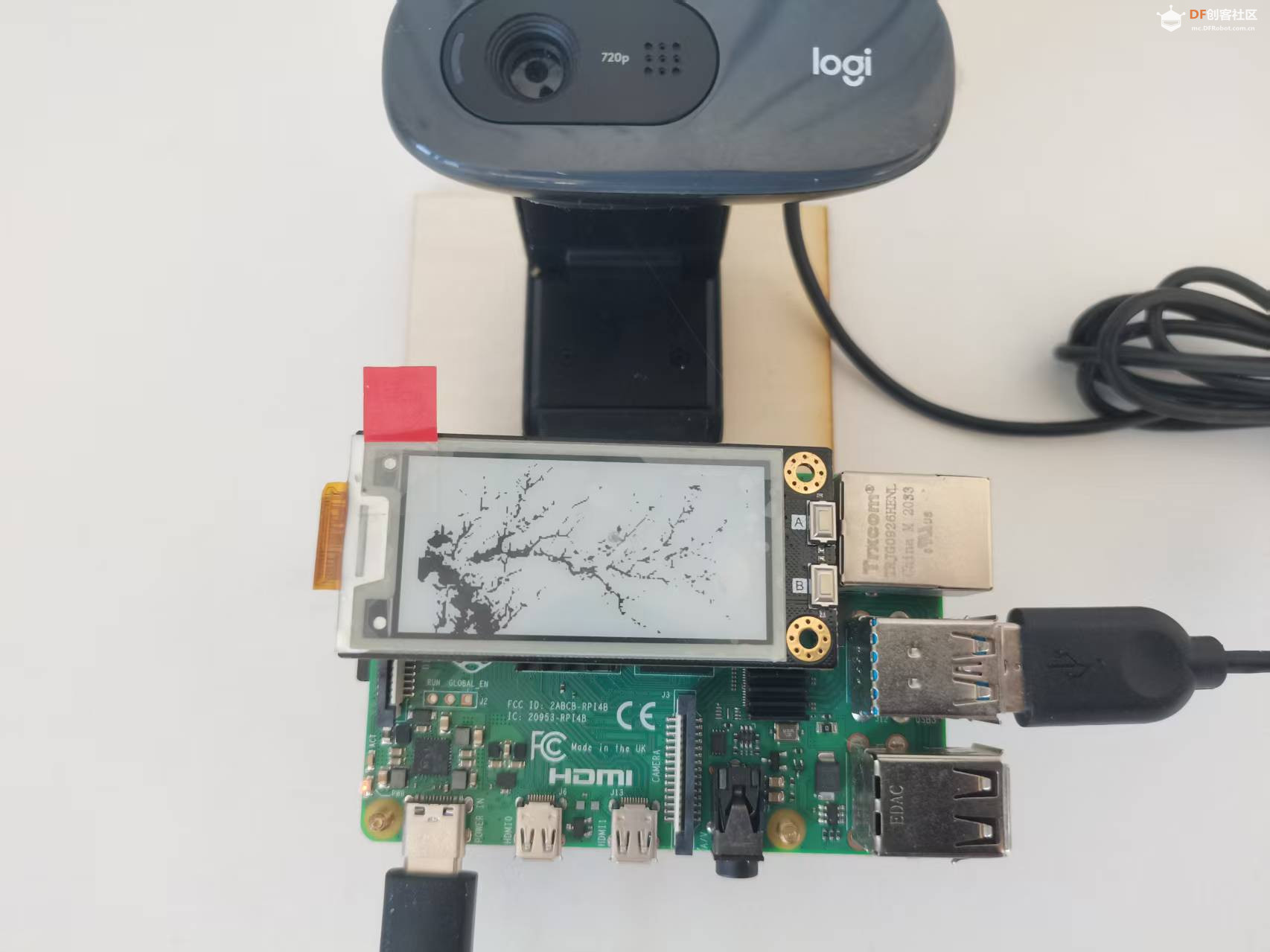

• B键（图生图）：按住B键说“把桌上的杯子变成卡通风格”，同时摄像头自动拍照，AI会根据照片和你的描述生成新的图像并显示。即使关闭树莓派，新画作也会永久保留。
• 定时任务：每天上午8点，系统会自动获取北京天气，生成“晴天，22度，简笔画风格”的天气主题画，自动刷新。每天的天气画都会一直保留到第二天被新画覆盖。



【硬件清单】

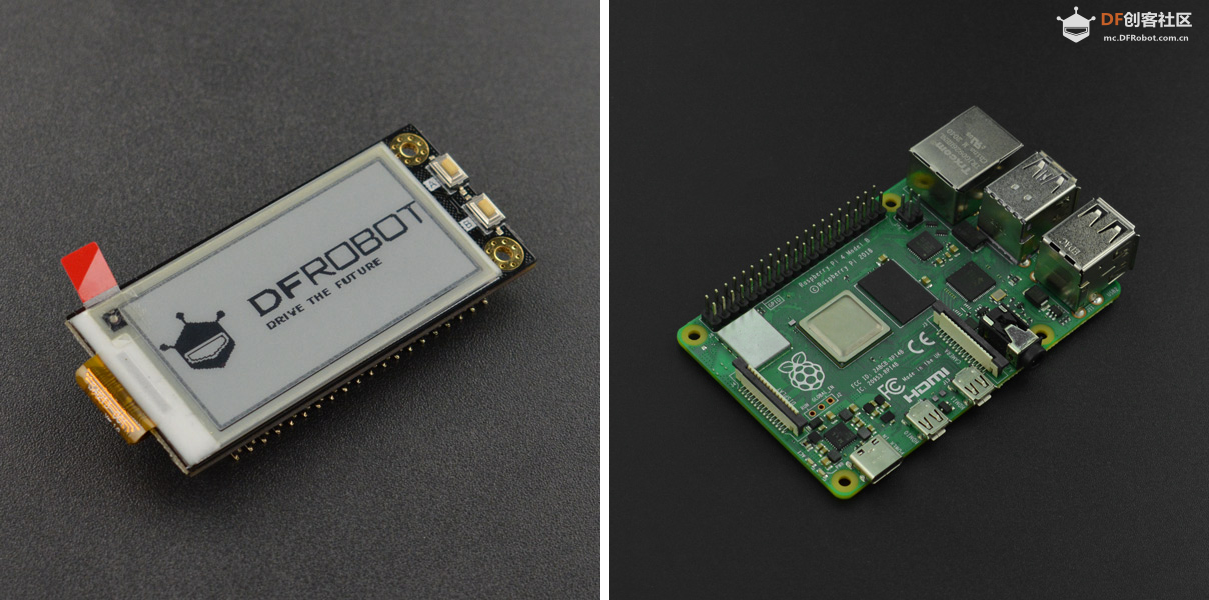

• 树莓派Raspberry Pi 4B：作为主控板，性能足以运行整个程序。
• 电子墨水屏：250×128分辨率的黑白墨水屏，通过SPI接口与树莓派通信；其最大特点是断电后仍能保持图像，无需持续供电维持画面。
• USB麦克风：免驱，用于捕捉用户的语音指令。
• USB摄像头：免驱，用于在按下B键时拍摄照片，作为图生图的输入。
• 按键：电子墨水屏板载两个按键，分别作为A键（连接GPIO21）和B键（连接GPIO20），用于触发功能。
• MicroSD卡：16GB或更大容量，用于烧录操作系统。



【软件架构】

• 编程语言：Python 3，代码采用模块化设计，各功能独立封装。
• 核心功能模块：


  • 录音模块：基于 sounddevice 实时捕获麦克风输入，结合 numpy 处理音频数据，最终转换为 Base64 编码的 WAV 数据 URI。
  • 语音识别模块：通过 SiliconFlow API 调用 Qwen/Qwen3-Omni-30B-A3B-Instruct 模型，将音频直接转录为文本。
  • 拍照模块：使用 OpenCV（cv2）调用 USB 摄像头拍照，并编码为 JPEG 格式的 Base64 数据 URI。
  • 文生图模块：利用 SiliconFlow API 的 Kwai-Kolors/Kolors 模型，根据文本提示生成图像。
  • 图生图模块：通过 SiliconFlow API 的 Qwen/Qwen-Image-Edit-2509 模型，结合输入图片和文本提示生成新图像。
  • 图像处理模块：借助 Pillow 库对生成图像进行灰度化、尺寸调整、二值化，并转换为墨水屏专用的 1 位 BMP 格式。
  • 墨水屏驱动：使用 DFRobot 官方库 devices.dfrobot_epaper 通过 SPI 接口控制屏幕，实现图像显示。
  • 按键控制：基于 RPi.GPIO 库轮询 A、B 键电平变化，触发对应流程。
  • 定时任务：采用 APScheduler 库，每日固定时间自动执行天气绘画任务。
  • 天气获取：通过 pyowm 库调用 OpenWeatherMap API，获取实时天气数据。


• 依赖库清单：openai, requests, sounddevice, numpy, Pillow, opencv-python, RPi.GPIO, apscheduler, pyowm, 以及墨水屏专用驱动。
• 运行环境：树莓派 OS（基于 Debian），Python 虚拟环境管理依赖，所有 AI 请求通过互联网发送至 SiliconFlow 云服务。



【程序代码】

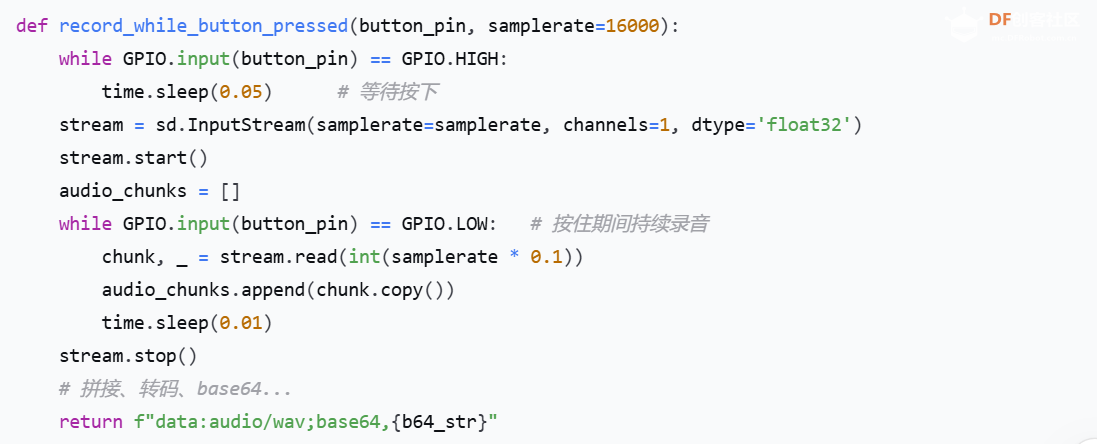

核心代码解析1. 按键录音（按住录，松开停）

这是实现“按住A/B键录音”的关键函数，利用 sounddevice 的流式读取，并在循环中检测按键电平：

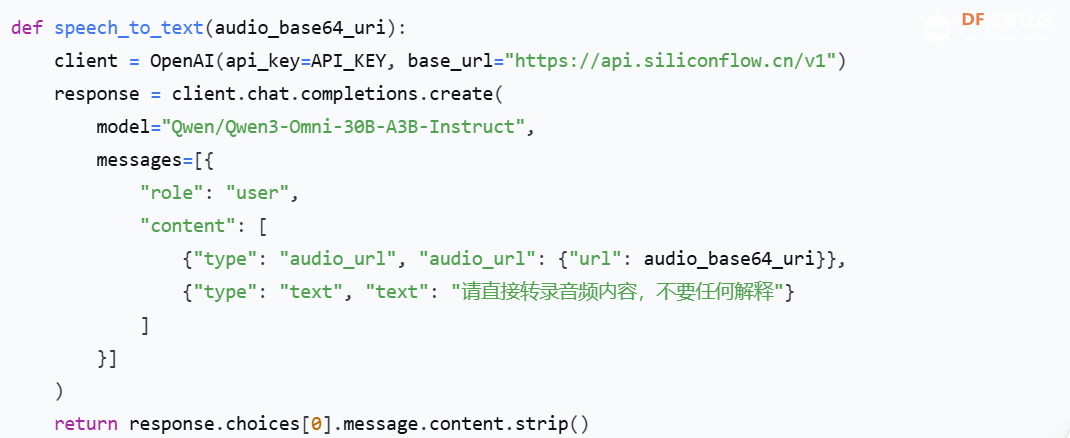

2. 语音识别（SiliconFlow Omni 模型）

将 Base64 音频直接发送给多模态模型，返回纯文本：

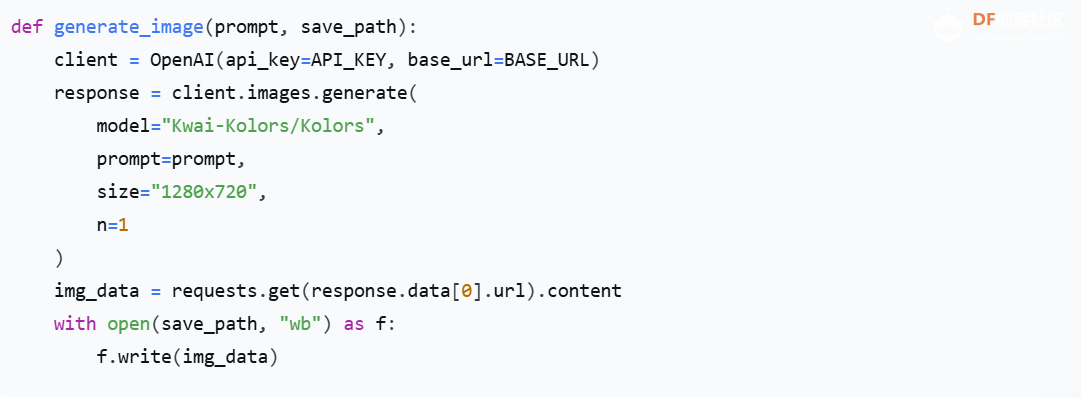

3. 文生图（Kwai-Kolors/Kolors）

标准文生图调用，注意保存图片：

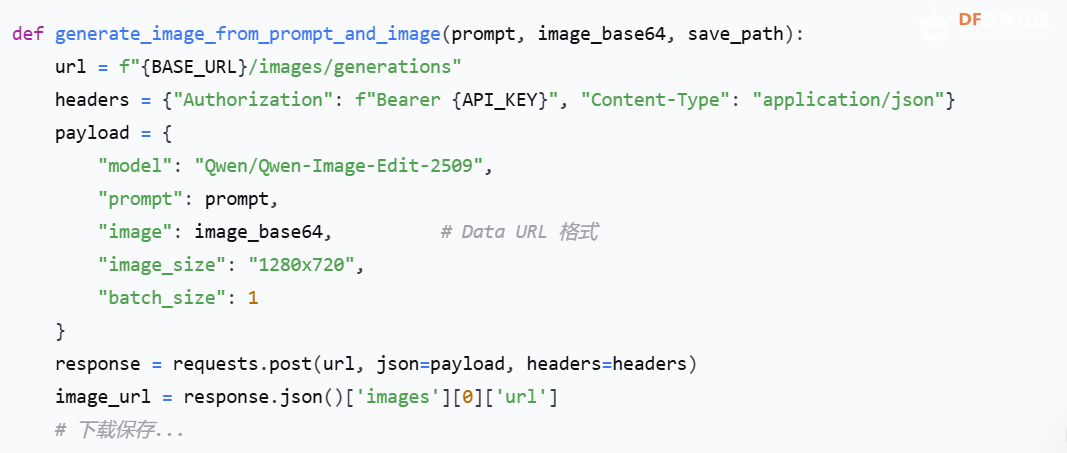

4. 图生图（Qwen-Image-Edit-2509）

由于 OpenAI SDK 不支持 image 参数，改用 requests 直接调用，并通过 extra_body 传递图片 Data URL：

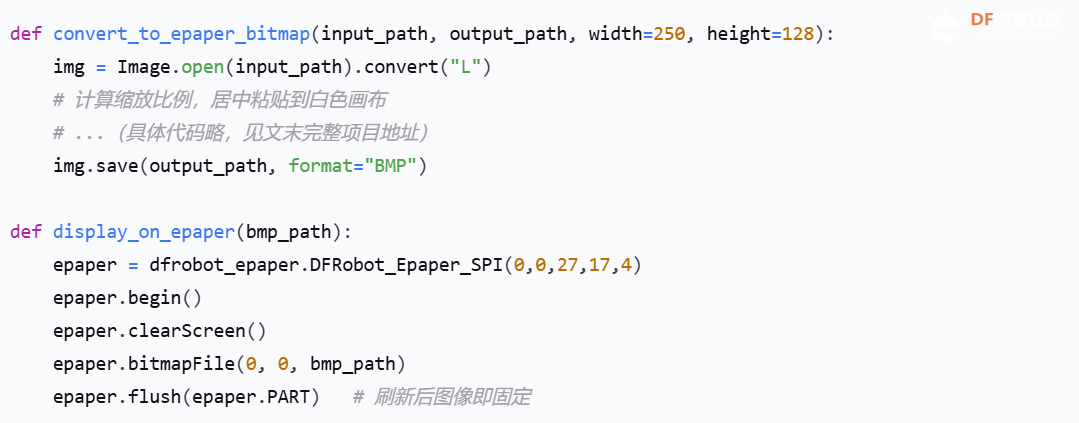

5. 墨水屏显示（含比例自适应）

250×128 的屏幕比例特殊，直接拉伸会变形。使用 fit_mode='contain' 保持比例，剩余部分填充白色。而墨水屏的双稳态特性意味着图像显示后无需电力维持，即使树莓派关机，画面也永久可见。

6. 双按键轮询 + 定时任务主循环同时检测 A/B 键，并使用 BackgroundScheduler 添加每天8点的天气任务：

【调试中的坑与解决方案】
❌ 坑1：录音超时，PortAudioError: Wait timed out

• 原因：默认音频设备不是 USB 麦克风。
• 解决：在 sd.rec 中指定 device=1（通过 sd.query_devices() 查看索引）。



❌ 坑2：Image generation failed: ... unexpected keyword argument 'image'

• 原因：OpenAI SDK 的 images.generate 不支持 image 参数。
• 解决：改用 requests 直接调用 API，或将 image 放入 extra_body。



❌ 坑3：墨水屏显示变形

• 原因：源图像比例与屏幕比例不一致。
• 解决：在转换时计算 target_ratio，用 contain 模式居中粘贴。



❌ 坑4：按键检测报错 Please set pin numbering mode

• 原因：某些库（如墨水屏驱动）可能意外清除了 GPIO 模式。
• 解决：将 GPIO 初始化和清理放在全局，并确保 setmode 在程序最前执行。



       感谢 DF 创客社区提供的交流平台，以及硅基流动（SiliconFlow）提供的免费 API 额度，让创客项目用上工业级 AI 模型变得如此简单。墨水屏技术，让我们的作品可以脱离电源长久展示。

【代码分享】
树莓派墨水屏.zip
