【花雕动手做】测试PWM调速板驱动75mm铝合金麦克纳姆轮

搭建小型全向机器人底盘，核心难题从来不是 “装轮子”，而是 “让 75mm 麦克纳姆轮转得稳、控得准”。无刷电机 + PWM 调速板的组合，就是适配 75mm 麦克纳姆轮最简洁、最高效的驱动方案 —— 既能发挥无刷电机的静音、长寿命优势，又能通过 PWM 精准调节转速，完美匹配小型全向底盘的动力需求。

很多创客新手会困惑：无刷电机怎么和 PWM 调速板接线？调速参数怎么调才能让麦克纳姆轮实现平稳全向移动？不同电压下如何匹配电机与调速板？这里，就从实操角度出发，拆解驱动逻辑、梳理接线步骤、分享调速技巧，帮你轻松搞定 “无刷电机 PWM 调速板驱动 75mm 麦克纳姆轮”，让你的小型全向底盘，走位顺滑、控制精准，新手也能一次落地。

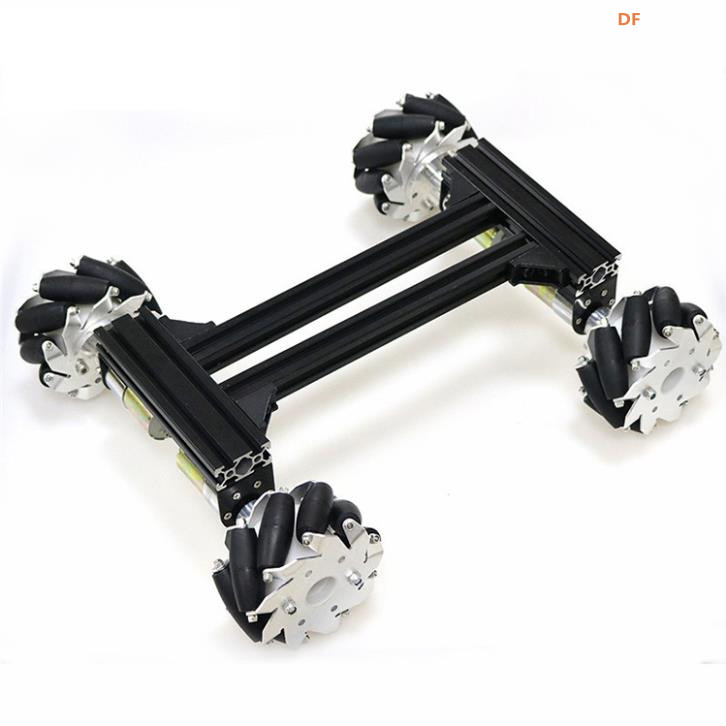

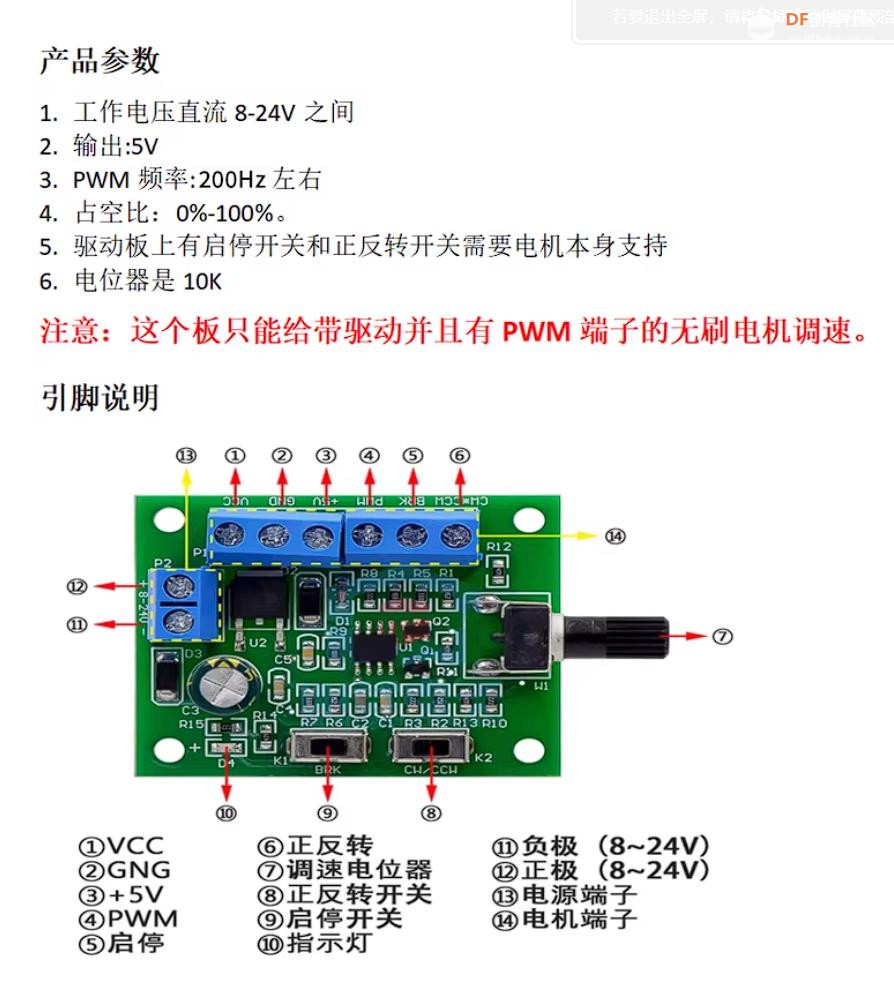

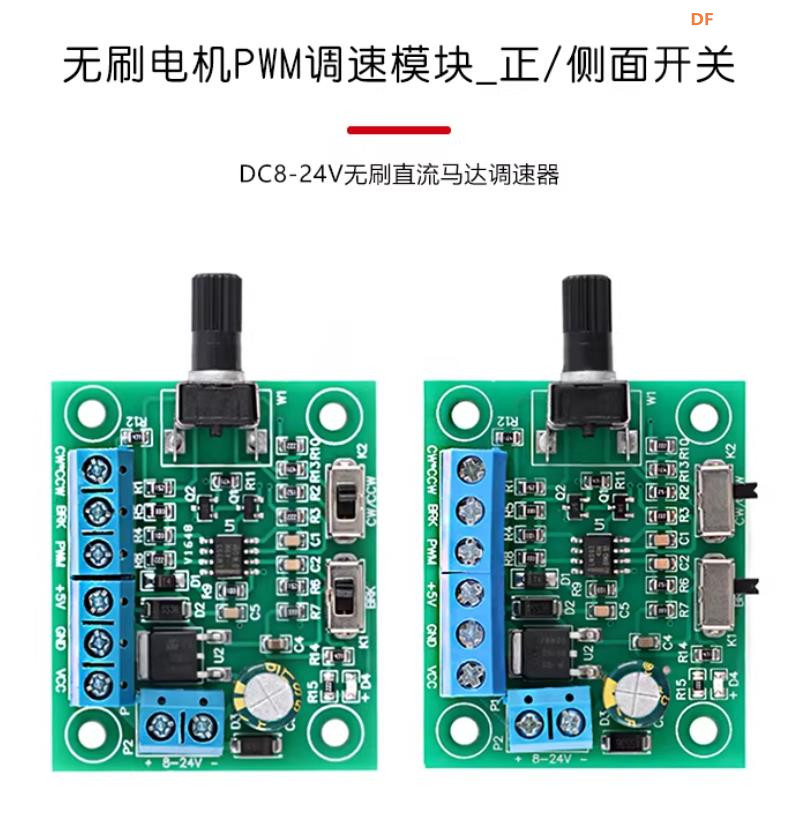

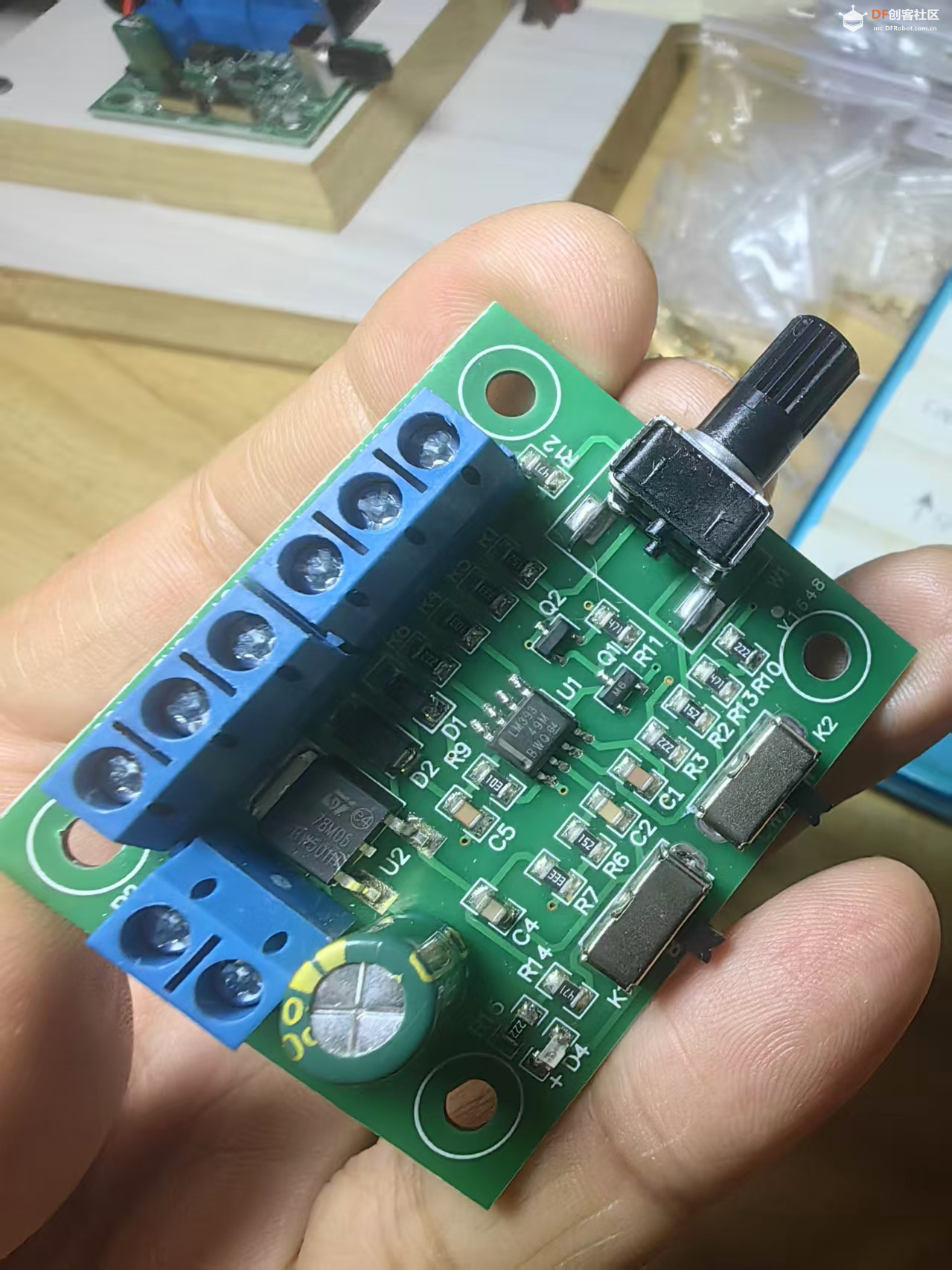

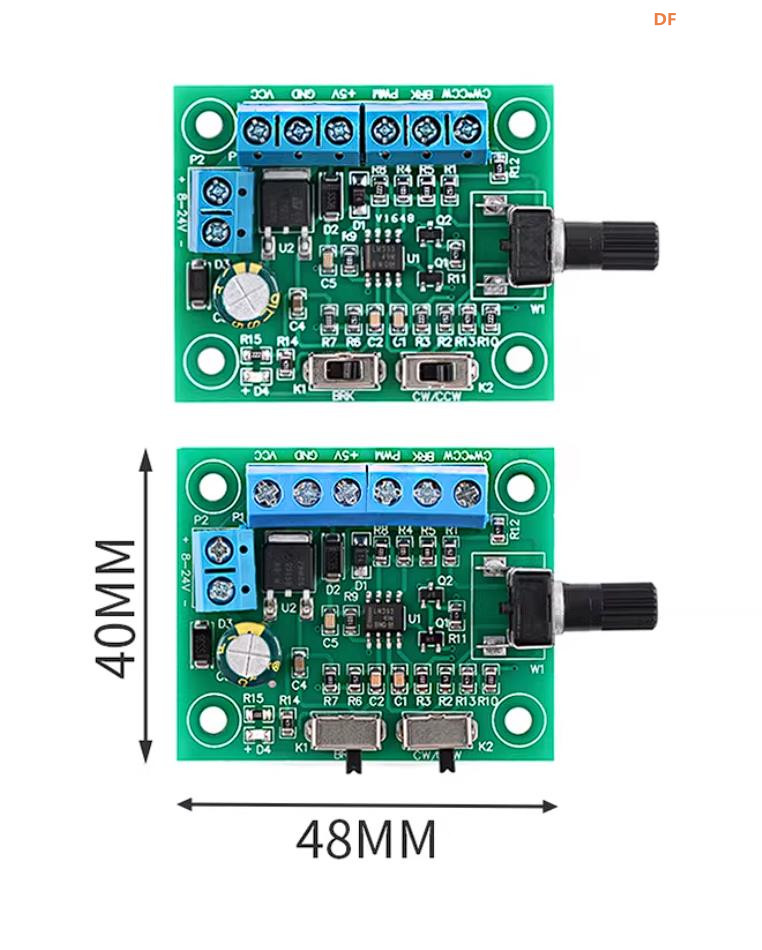

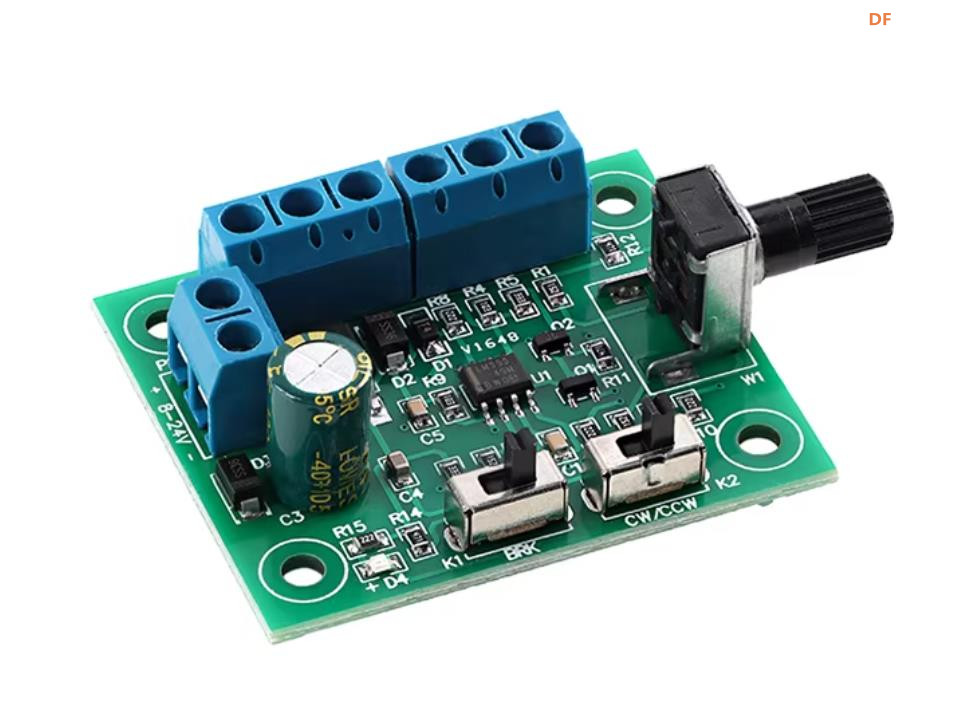

无刷电机 PWM 调速板，是专为小型机器人底盘、云台、动力模型设计的简易驱动模块，核心作用是通过 PWM 信号实现无刷电机的转速调节、正反转控制。它不需要复杂的 FOC 算法，也不用外接霍尔信号线，属于方波无感驱动，接线简单、成本低、稳定性强，非常适合创客快速搭建动力系统。它能直接匹配 8–24V 电压的 3630、3650、3525 等系列外转子 / 内转子无刷电机，配合 75mm、100mm 麦克纳姆轮或普通驱动轮，就能实现机器人底盘的平稳行走、调速、转向，是入门级无刷动力方案里最简单、最实用的选择。

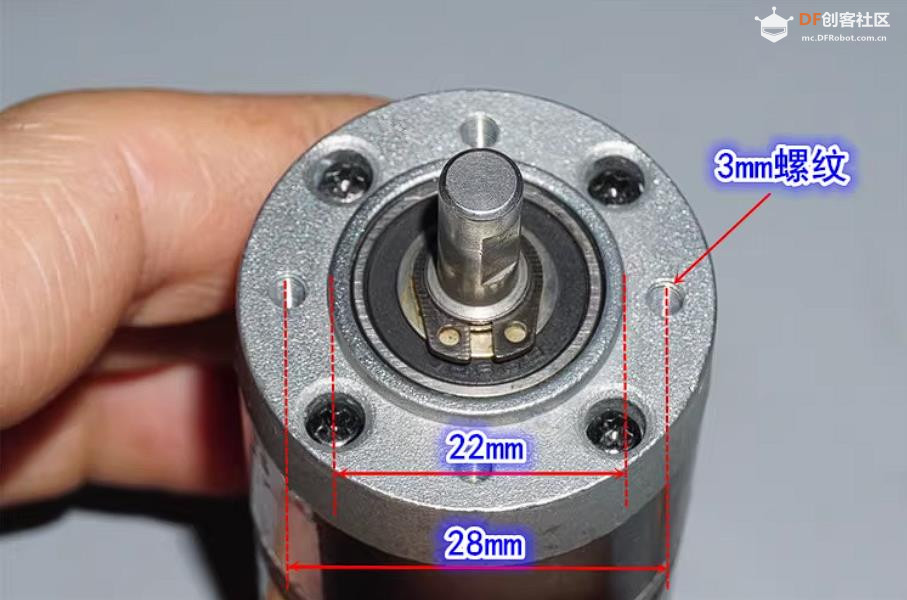

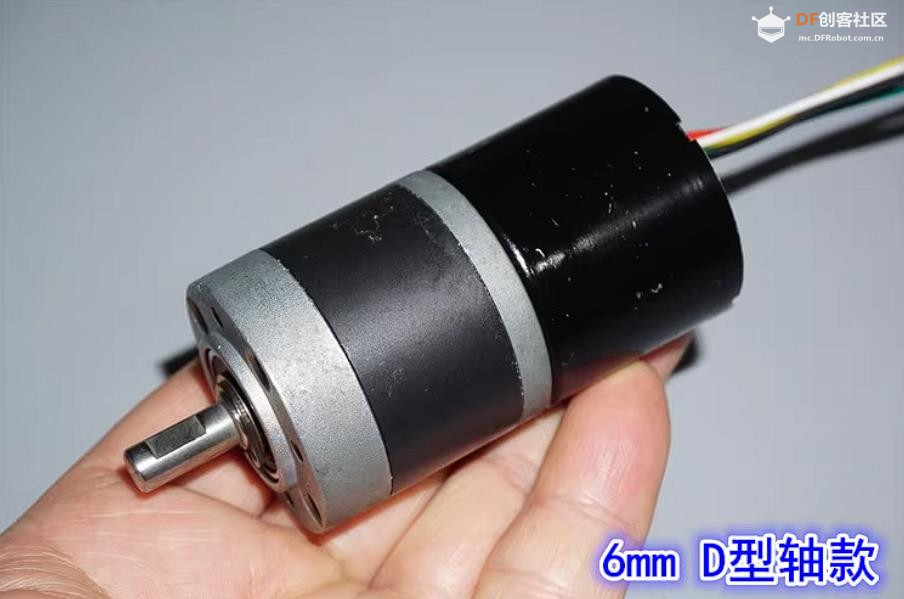

3630 无刷行星减速电机（12–24V） 是机器人底盘常用的大扭矩、长寿命、高效率动力方案，适合麦克纳姆轮 / 差速 / 全向底盘。核心型号与参数（12–24V 大扭矩版）：

电机本体（3630 BLDC）

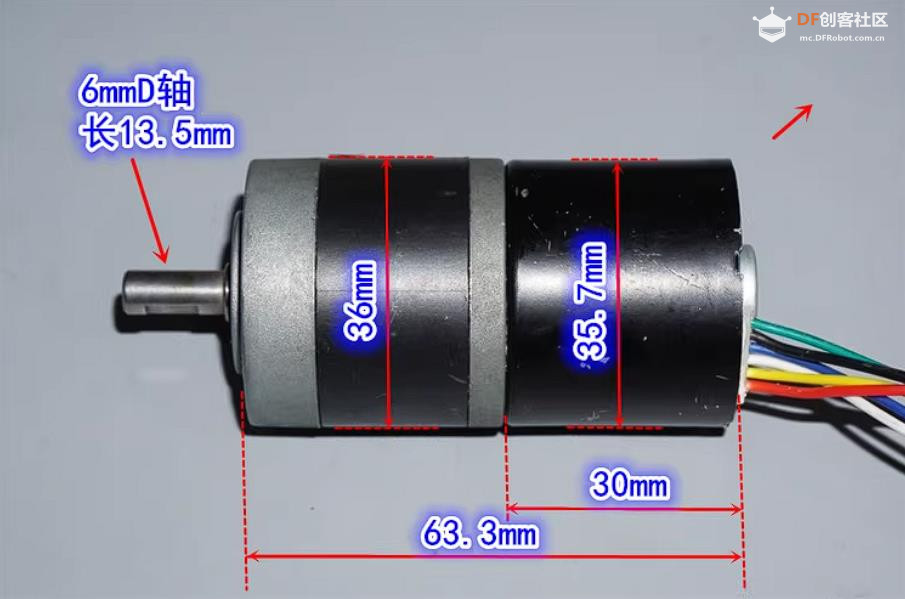

型号：3630（外径 36mm，长度 30mm）
电压：12V / 24V（宽压 10–28V）
相数 / 极数：3 相 8 极
空载转速：12V≈4500–5000rpm；24V≈8000–9000rpm
额定功率：12V≈10–15W；24V≈15–20W
额定扭矩（电机轴）：12V≈0.15–0.2N·m；24V≈0.19–0.25N·m
空载电流：12V≈200–300mA；24V≈150–250mA
效率：75%–85%（优于有刷）
寿命：10000–50000 小时（无刷无碳刷磨损）

行星减速箱（36mm）
减速比：常见 1:10–1:200（机器人底盘常用 1:30–1:100）
材质：金属齿轮（粉末冶金 / 钢），全金属结构
输出扭矩（减速后）：
12V + 1:50 → ≈7.5–10N·m
24V + 1:50 → ≈9.5–12.5N·m
24V + 1:100 → ≈19–25N·m（大扭矩重载）
输出转速（减速后）：
12V + 1:50 → ≈90–100rpm
24V + 1:50 → ≈160–180rpm
24V + 1:100 → ≈80–90rpm
安装：4×M3 螺丝，法兰 / 轴伸两种

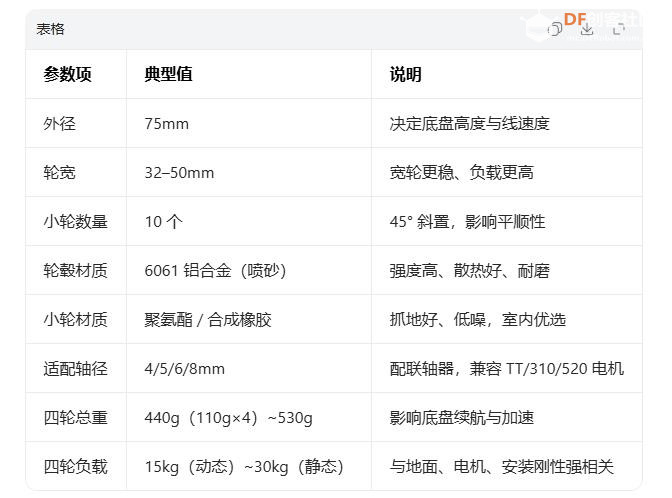

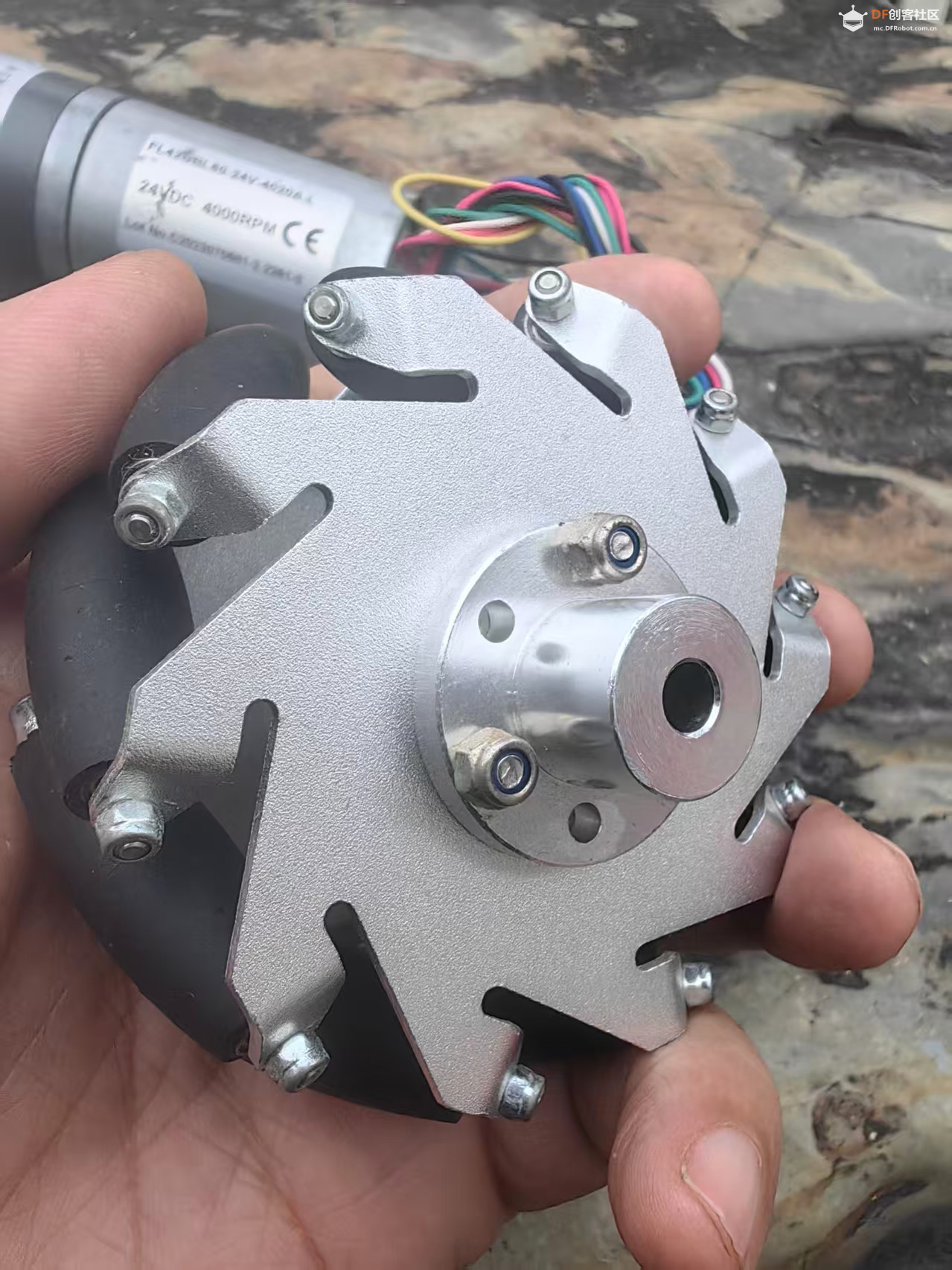

75mm 铝合金麦克纳姆轮是小型创客 / 教学机器人实现全向移动的主流选择，核心优势是铝合金轮毂刚性高、适配 4–8mm 电机轴，四轮套装常见动态负载15–30kg，适合搭载 Arduino/ESP32 的移动底盘与教学平台。

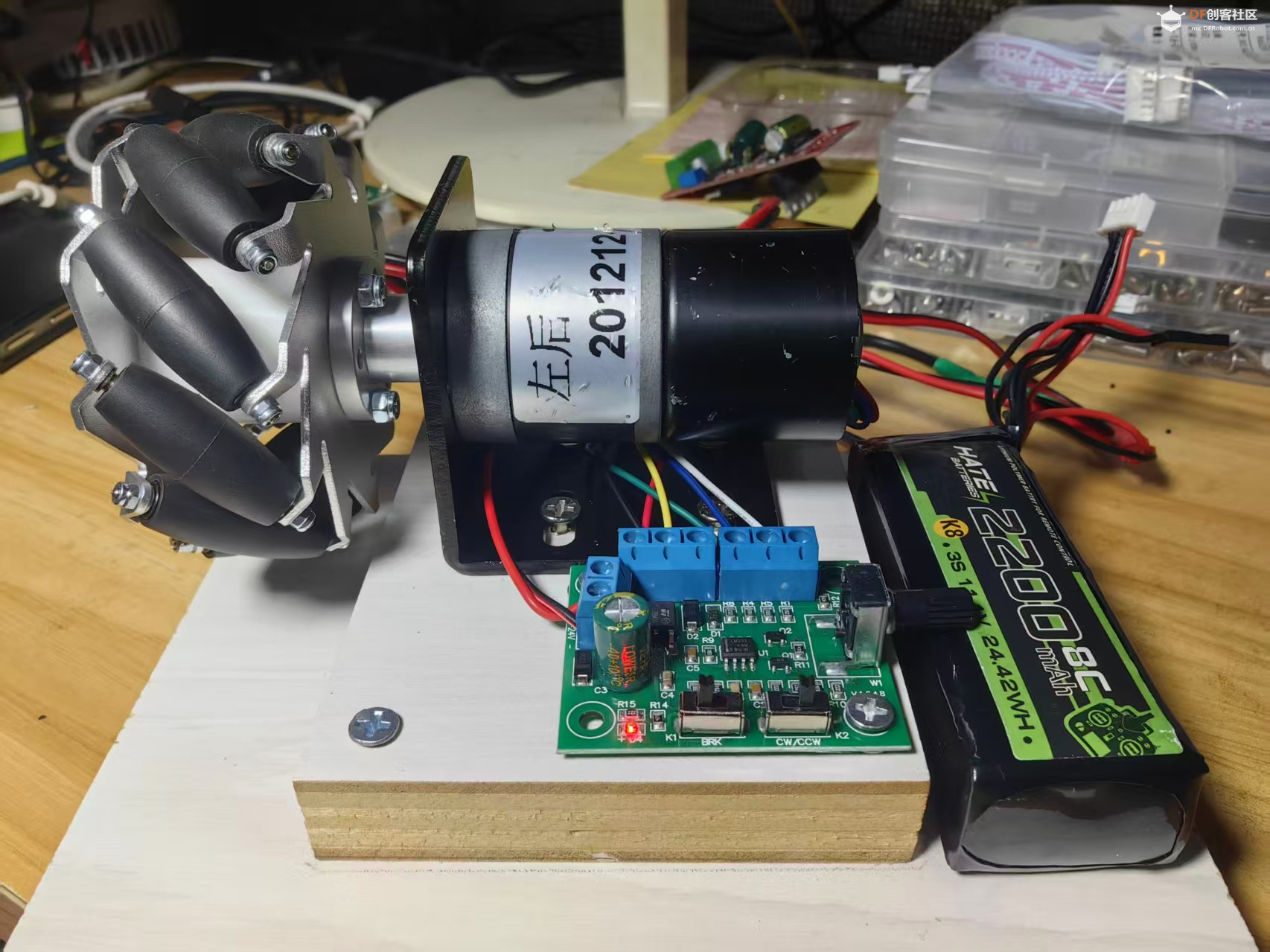

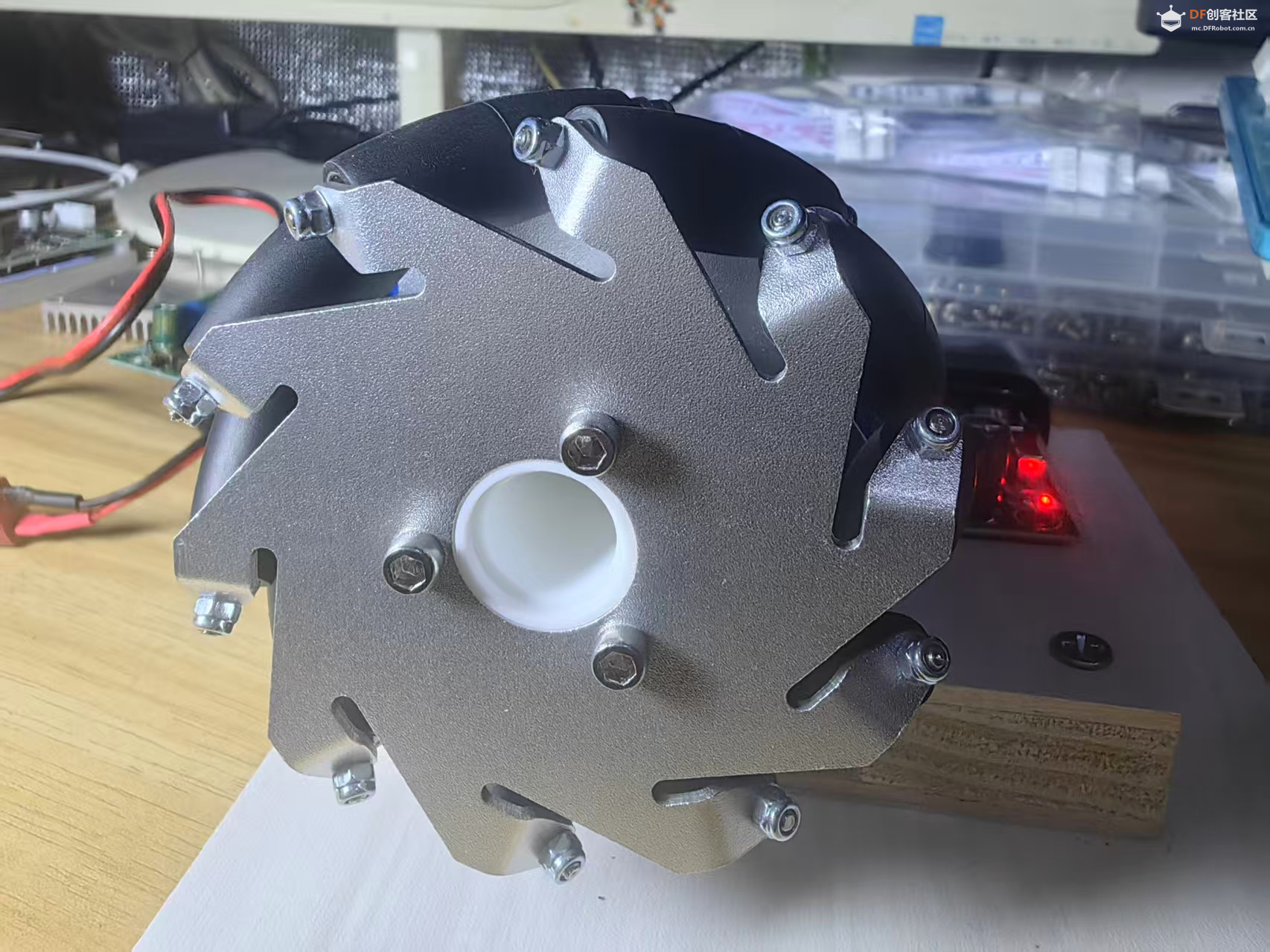

机器人底盘无刷电机PWM调速板驱动75mm麦克纳姆轮实验场景记录

实验视频记录

【花雕动手做】搭建平台测试机器人底盘 3630 无刷行星减速电机#DIY动手做 #电子爱好者 #机器人底盘】

https://www.bilibili.com/video/BV1pofeBEEwJ/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
