【花雕动手做】PWM直流电机调速器48V40A大功率马达驱动

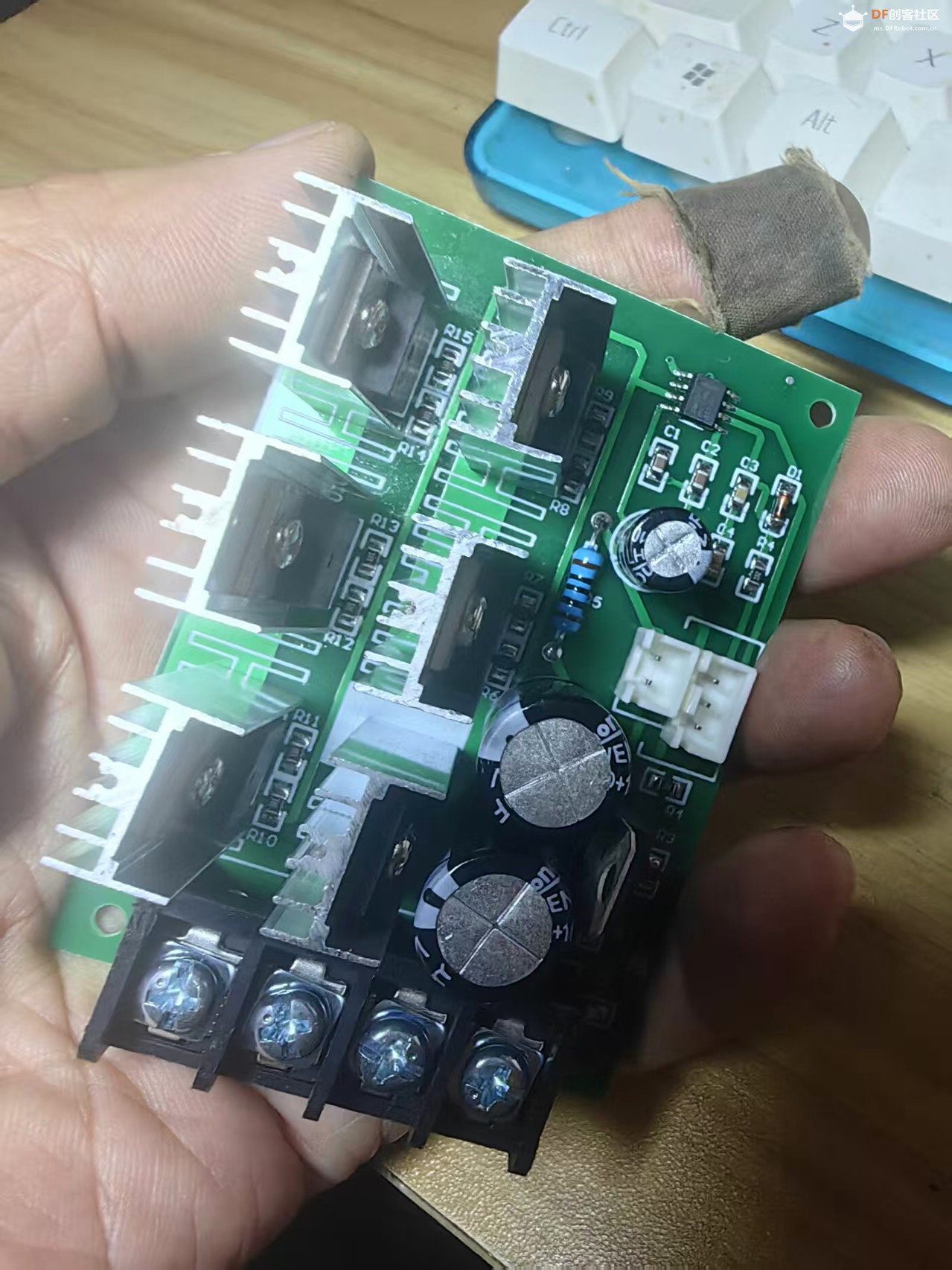

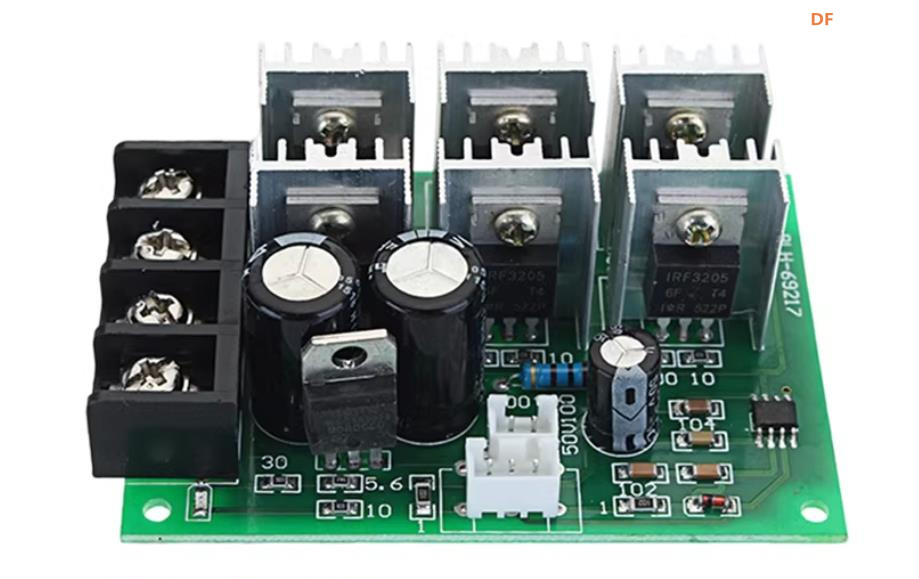

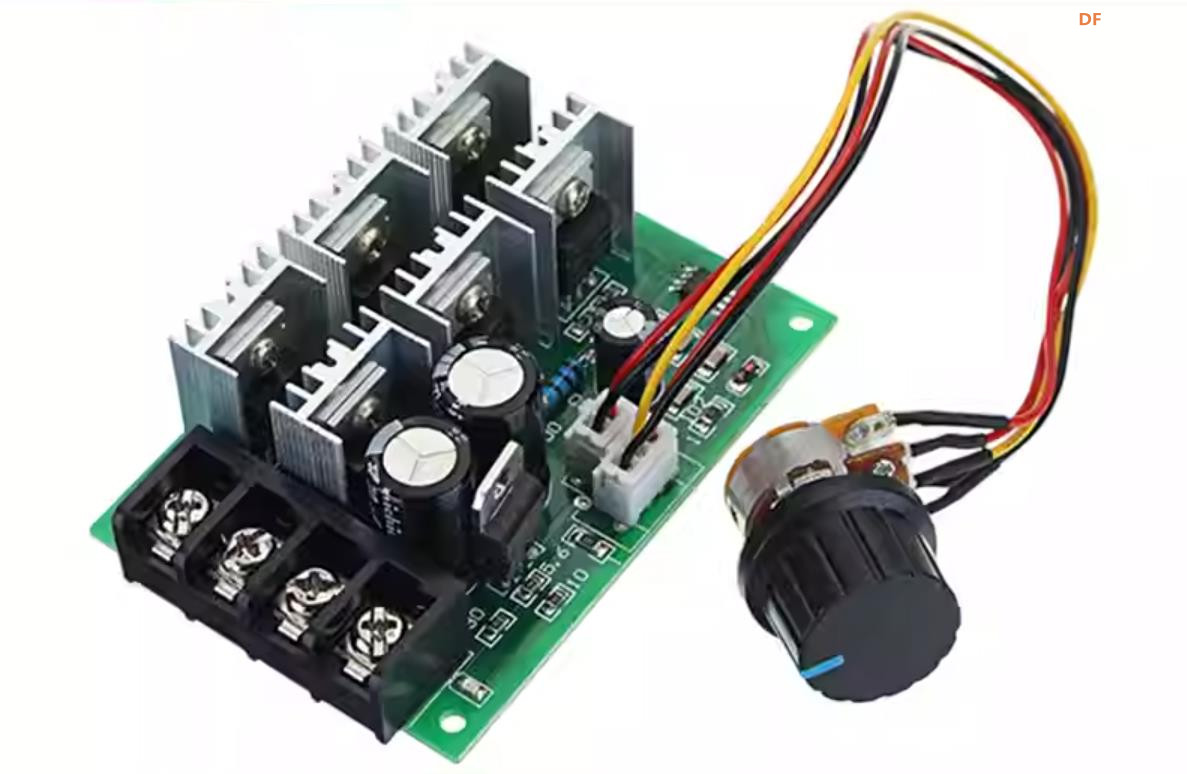

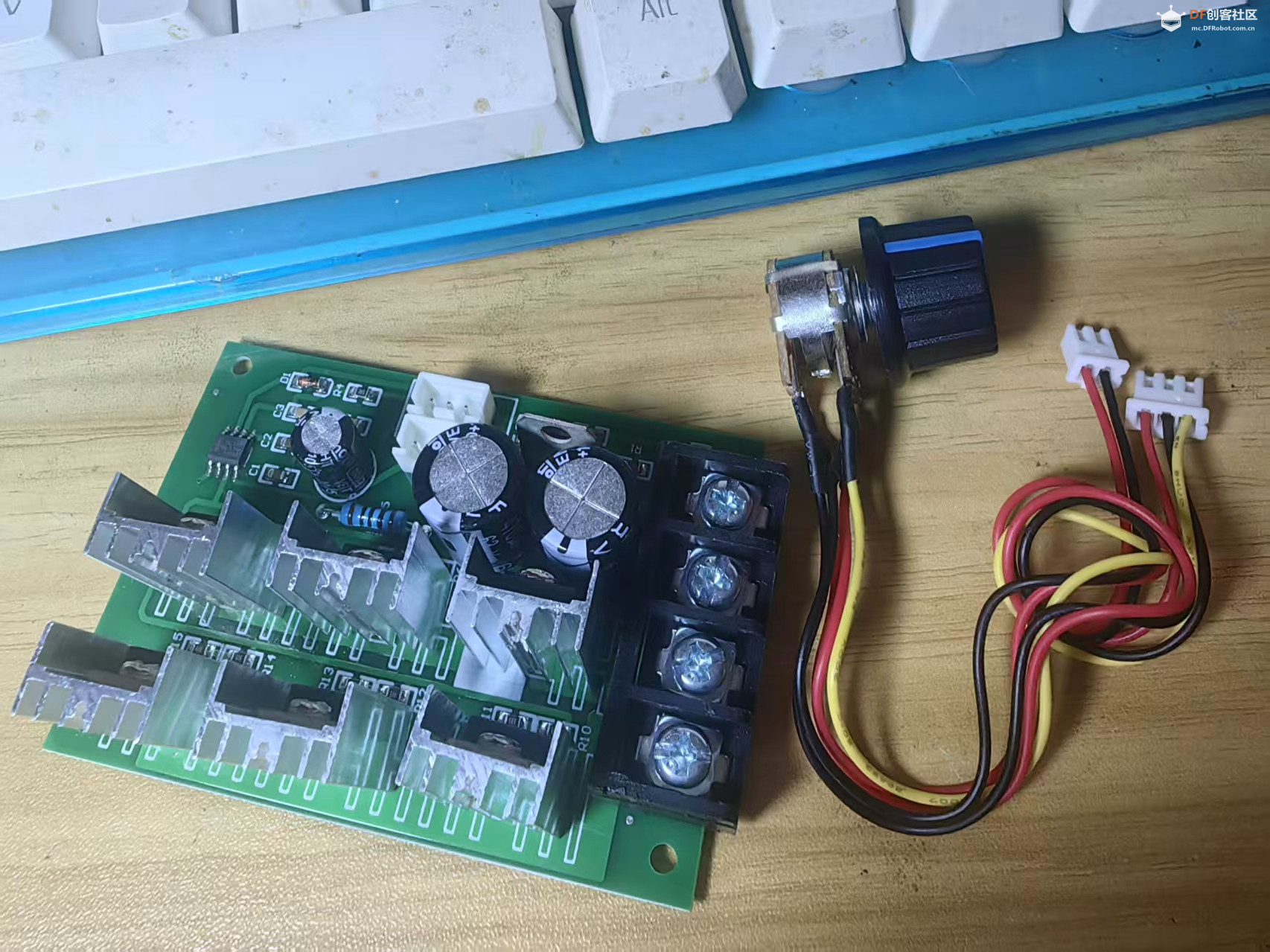

本设备为PWM直流电机调速器（40A大功率马达驱动器），专为直流有刷电机设计，支持12V、24V、36V、48V常用直流电压适配，采用调流型线性调速方案，结合PWM脉冲宽度调制技术，支持宽电压输入、大电流大功率输出，通过外置电位器实现0‑满速连续调节，接线简单、使用直观，适配各类大功率有刷电机调速驱动场景，实用性强。​

一、核心技术指标​

•输出极限电流：40A（建议长时间使用≤20A，需保证模块散热通畅，避免过热损坏）​
•极限功率：2000W，可满足大功率有刷电机的动力驱动与调速需求​
•调速类型：调流调速，结合PWM脉冲宽度调制技术，调速精准、运行稳定​

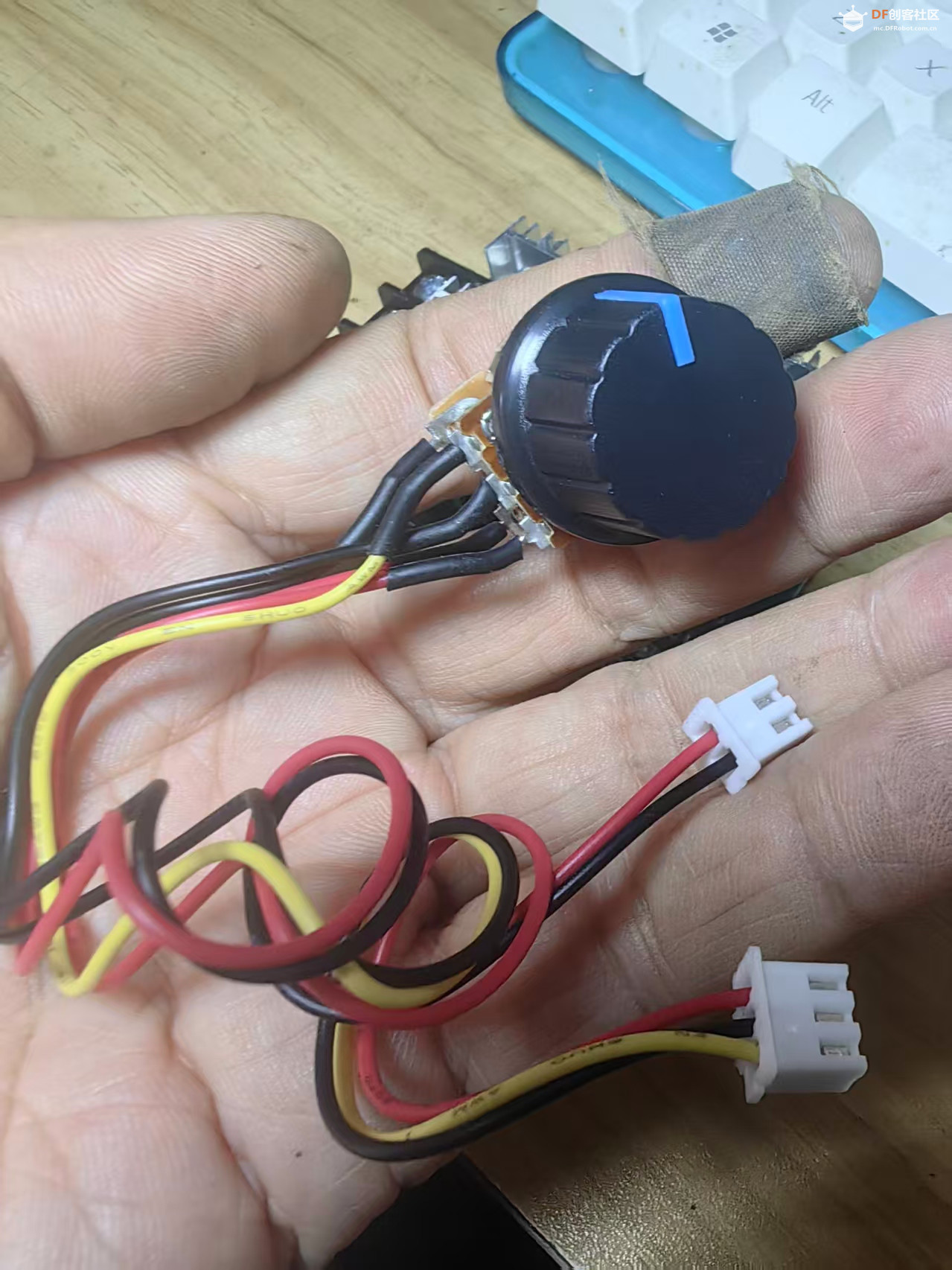

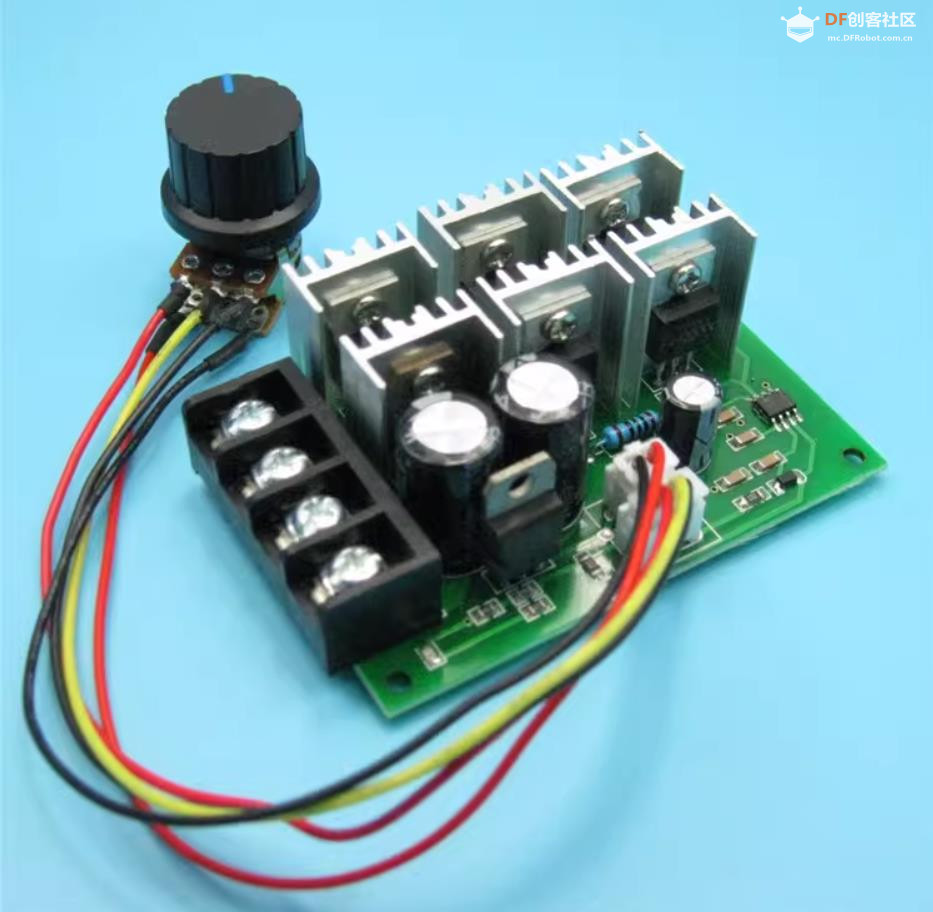

•调速方式：电位器线性调节（带开关），操作便捷，可实现无级调速​
•控制频率：25KHz，调速响应灵敏，减少电机运行抖动​
•调速占空比：0～100%连续可调，可根据需求精准控制电机转速​

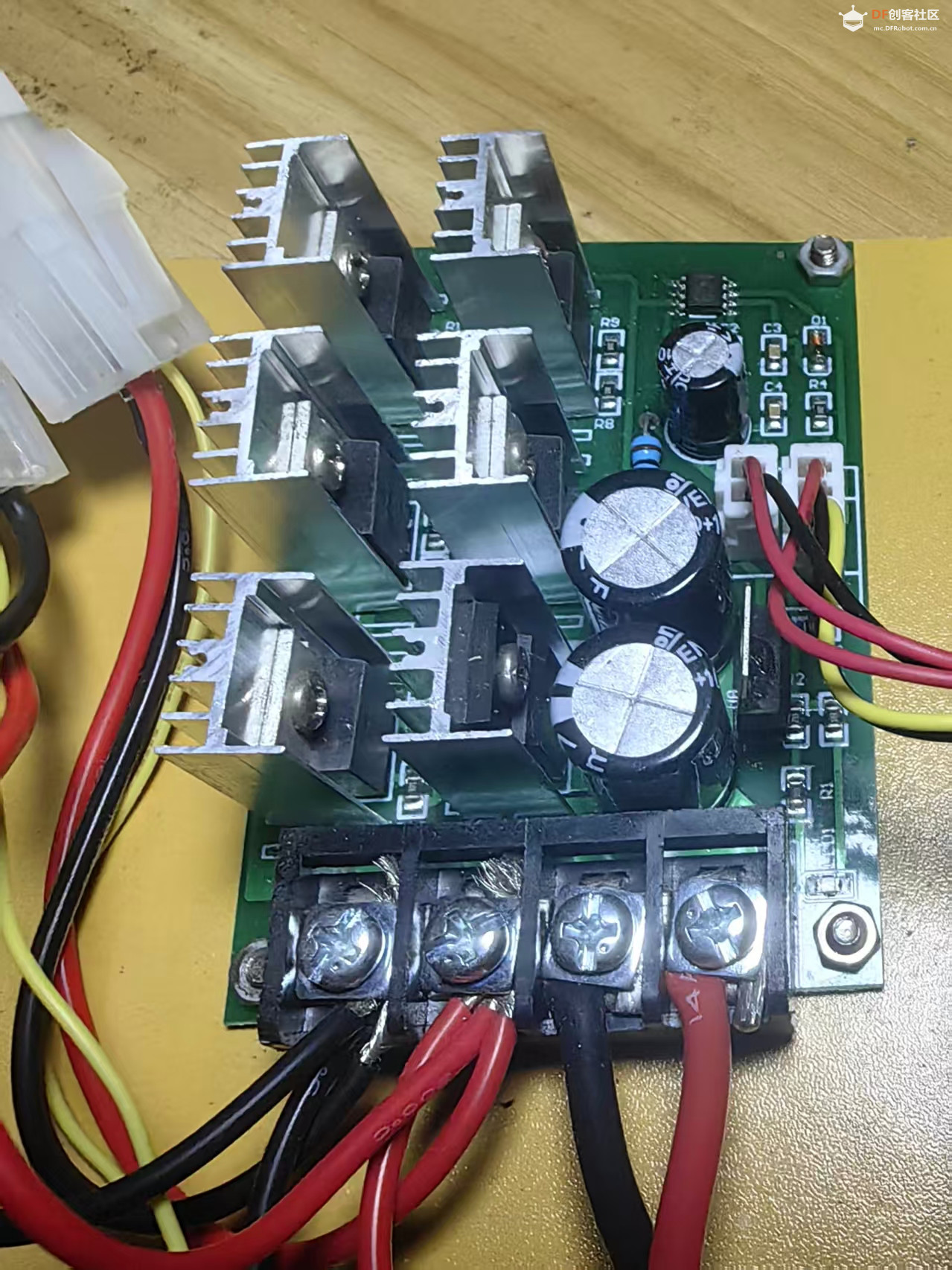

•接线端子：栅栏式接线端子，接线牢固、不易松动，便于安装接线​
•旋钮线长：20CM，可灵活布置旋钮位置，方便操作​
•主板安装尺寸：83MM * 56MM * 26MM，体积规整，适配多种安装场景​
•电位器安装开孔：7MM，适配常规电位器安装，安装便捷​

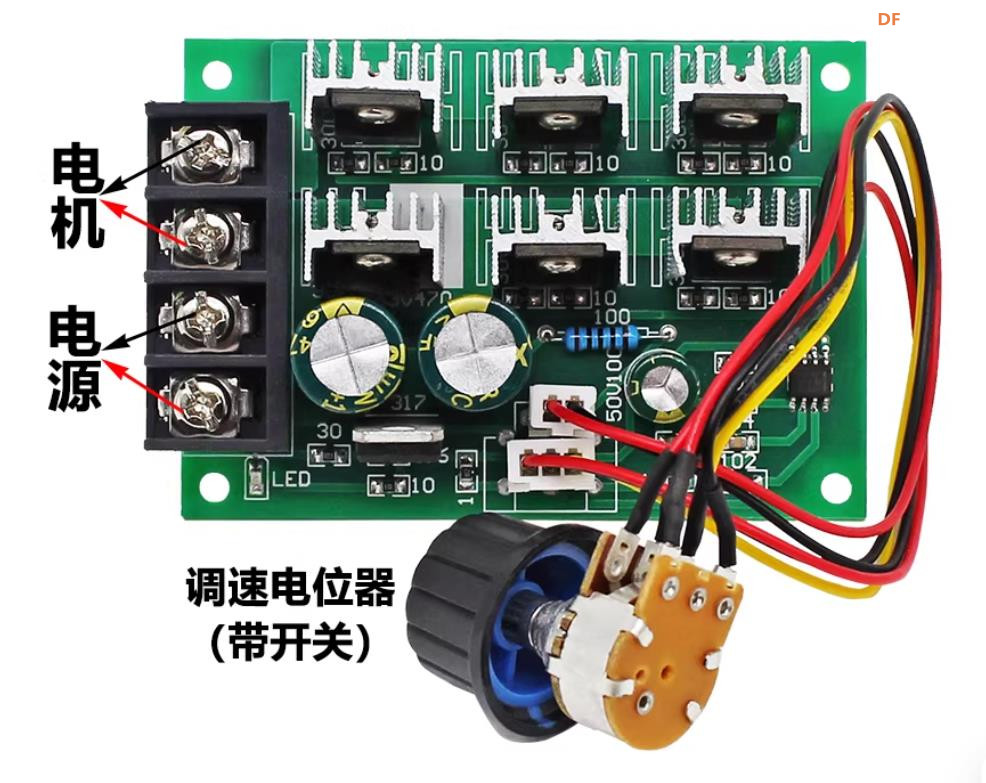

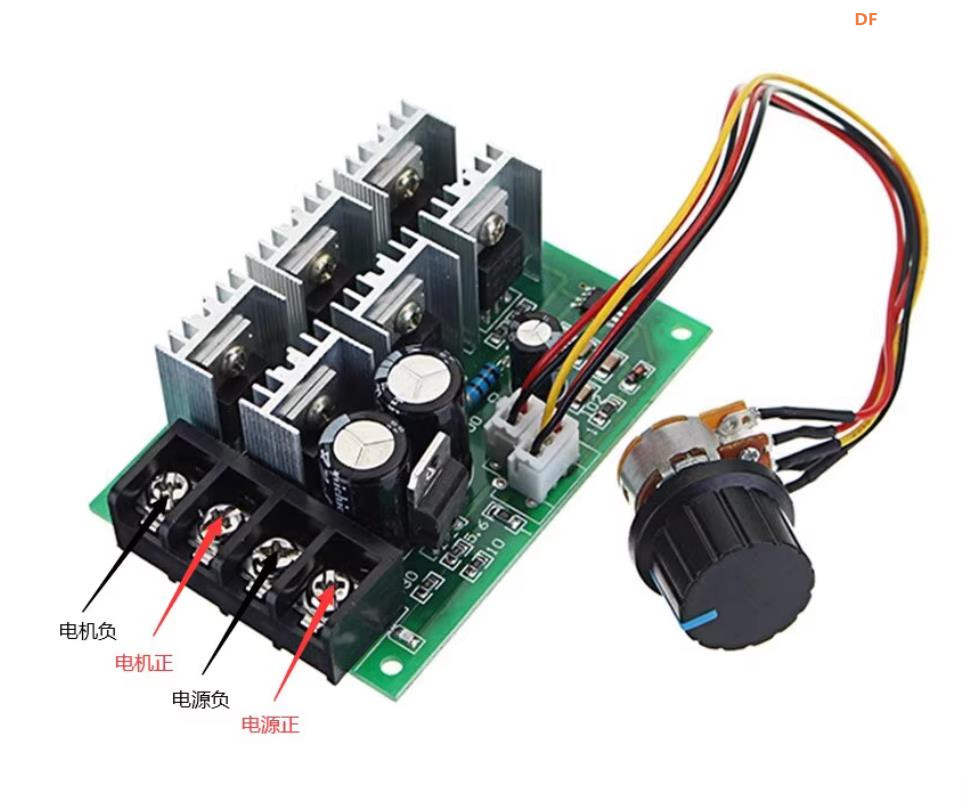

二、接线说明​

本驱动器接线逻辑清晰，操作简单，具体接线要求如下：​

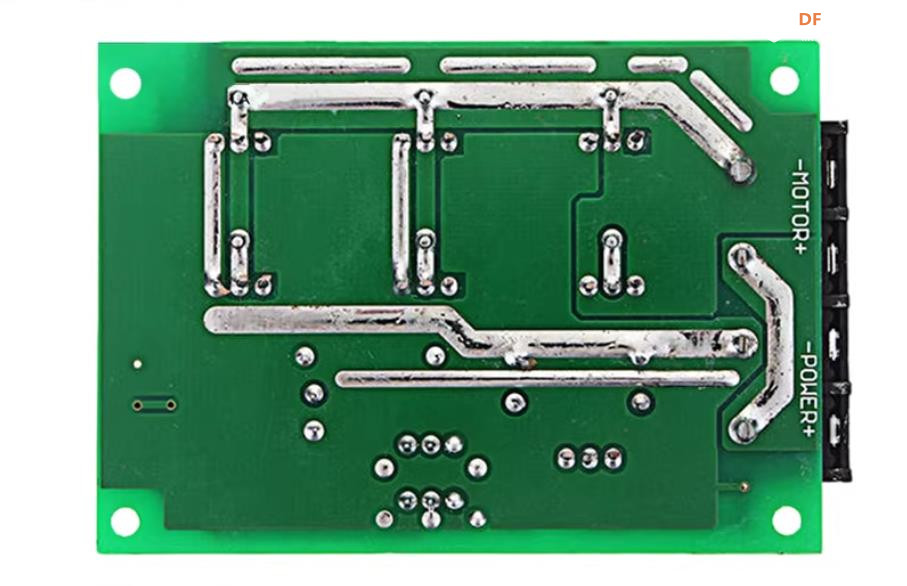

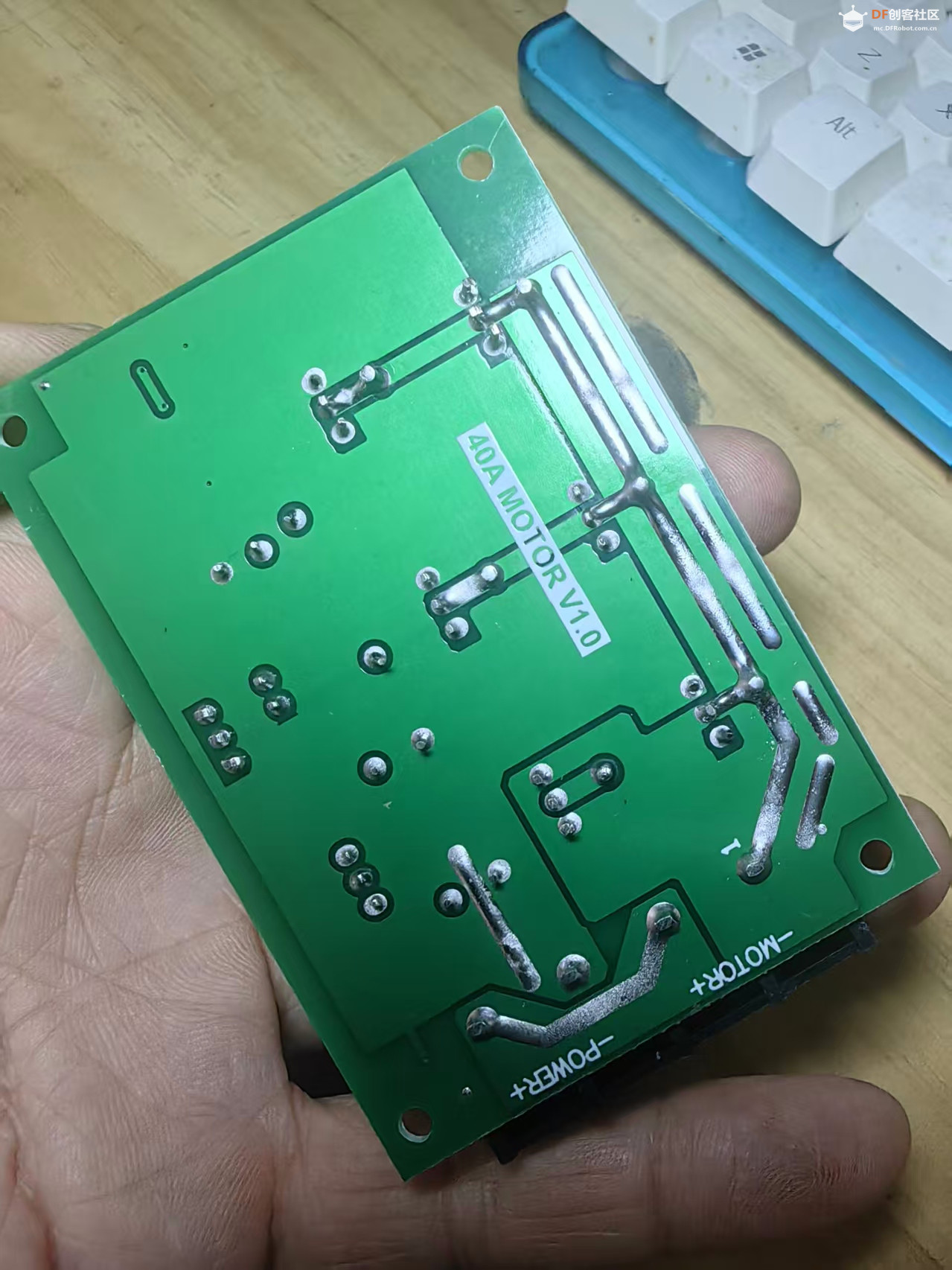

•标注“motor”的接口：连接有刷电机，为电机提供调速动力输出​
•标注“power”的接口：连接直流电源正负极，为驱动器提供工作电源​


•关键接线注意事项：​
​◦电源正负极严禁接反，接反会直接烧毁驱动器电路板​
◦接线头切勿触碰散热片，接触后可能引发短路，烧毁电路板​
◦严禁带电接线，接线过程中需断开电源，避免打火、短路损坏模块或电机​

三、使用要点与注意事项​

•本设备为PWM直流电机调速器（马达驱动器），不是电源模块，必须接上有刷电机才能实现调速功能；不接电机时，用万用表测量输出端无明显电压变化，属于正常现象，无需担心设备故障。​
•仅适用于直流有刷电机，严禁接入交流电，接入交流电会直接烧毁设备。​
•大电流工作时（尤其是接近40A极限电流），务必保证驱动器散热通畅，避免长时间满负荷运行，防止模块过热损坏。​
•通电前务必再次检查：电源正负极连接正确、接线头绝缘良好、未触碰散热片，确认无误后再通电使用，防止短路烧板。​

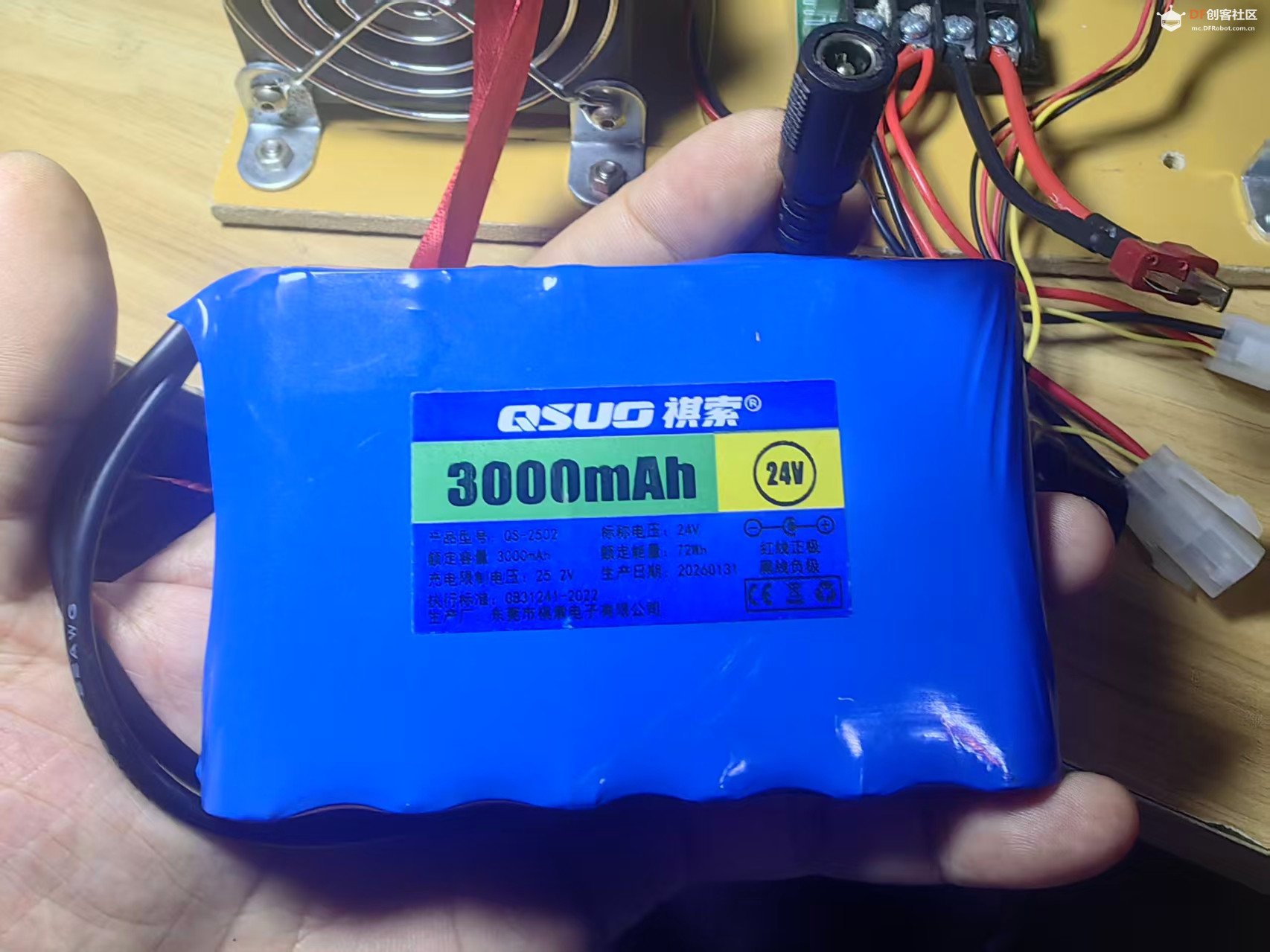

•适配电压范围为DC9-55V，常用12V、24V、36V、48V直流电源均可使用，需根据电机额定电压选择合适的供电电源。​

四、适用场景​

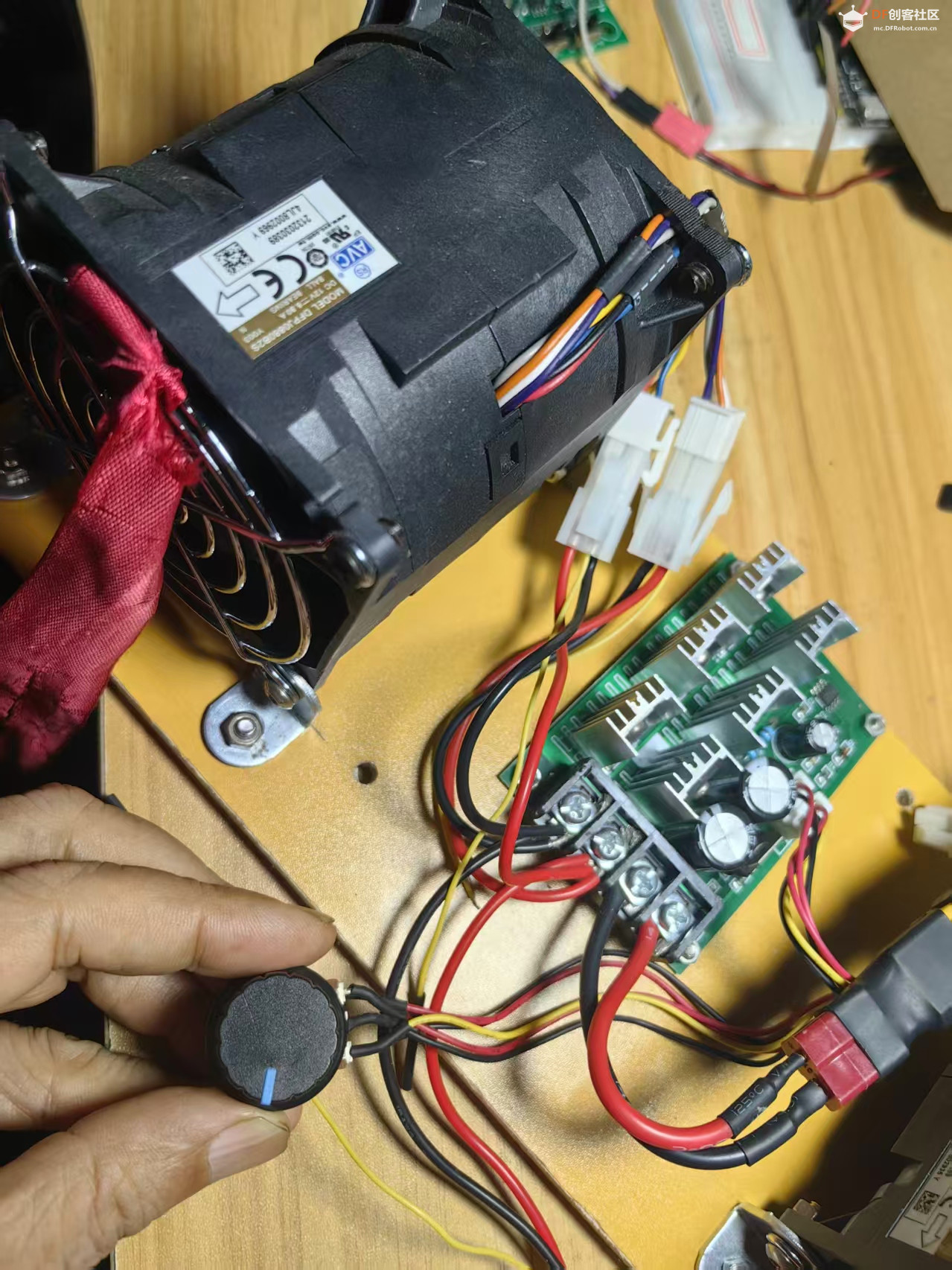

适用于DC9-55V（12V、24V、36V、48V为主）直流有刷电机的调速控制，广泛应用于大功率电动工具、台锯、打磨机、工业风机、水泵、智能小车驱动、DIY动力装置、小型机械设备等，适合需要大电流、大功率线性调速的各类场景，兼顾实用性与稳定性。​

五、整体总结​

这款PWM直流电机调速器（40A大功率马达驱动器），核心优势在于宽电压适配（9-55V，兼容12V/24V/36V/48V）、大电流输出（极限40A）、大功率支撑（2000W），采用PWM调流调速，操作简单、调速精准。专为有刷电机设计，接线便捷，无需复杂调试，同时明确区分于电源模块，使用门槛低。只要严格遵循接线规范和注意事项，就能稳定实现电机无级调速，是大功率有刷电机调速驱动的优质选择，适配工业、DIY等多种场景。
