【花雕】AI 迷你小龙虾 MimiClaw 自主闭环控制机器人

从工程视角来看，基于Arduino、使用互补滤波进行姿态控制的BLDC（无刷直流电机）机器人，是一个典型的嵌入式实时闭环控制系统。它集成了传感器数据融合、控制算法和电机驱动，广泛应用于对姿态稳定性有要求的场景。关于 MimiClaw（迷你小龙虾） 结合 Arduino BLDC，这是一个将边缘AI智能体（AI Agent）与高性能电机控制深度融合的嵌入式机器人方案。从专业视角来看，这套方案的核心在于利用 ESP32-S3 的双核架构，将“思考”（AI决策）与“行动”（BLDC电机控制）在硬件层面进行物理隔离与协同，实现了低成本、低功耗的本地自主闭环控制。

一、主要特点：架构与核心能力
这套系统并非简单的“遥控+电机”，而是一个具备感知、思考和执行能力的智能体。
1、异构双核架构（大脑与小脑分离）
Core 0（AI大脑）： 运行 MimiClaw 智能框架，负责处理网络通信（WiFi/蓝牙）、连接大语言模型（LLM）、进行 ReAct 推理（思考-行动-观察）以及管理长期记忆（基于 Flash 的 Markdown 文件）。
Core 1（运动小脑）： 专职负责实时性要求极高的任务，如 BLDC 电机的 FOC（磁场定向控制）算法运算、PWM 波形生成、传感器数据采集（编码器、IMU）。
优势： 这种物理隔离确保了即使 AI 正在进行复杂的逻辑推理或网络请求，也不会阻塞电机的控制循环，从而避免了电机抖动或失步。
2、本地化智能与持久记忆
本地闭环： 虽然复杂推理可能调用云端大模型，但 MimiClaw 支持本地工具调用（如 GPIO 控制、传感器读取）。系统通过 SPIFFS 文件系统在 Flash 中存储 MEMORY.md 和 SOUL.md，使得机器人拥有“长期记忆”。它能记住用户习惯、历史故障或环境特征，实现个性化的自主决策。

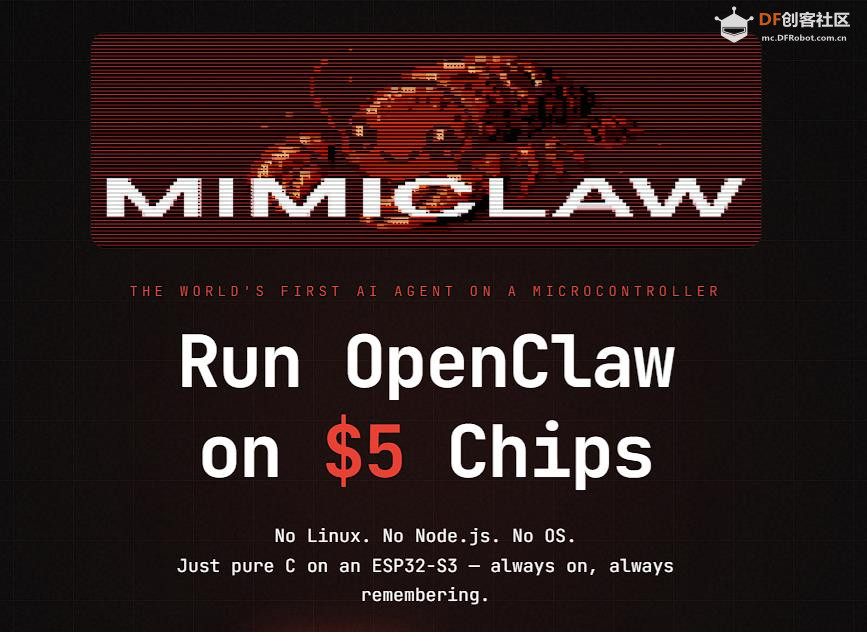

裸机运行： 不依赖 Linux 或庞大的操作系统，直接在裸机（No OS）环境下运行纯 C 代码，功耗极低（约 0.5W），启动速度快，系统稳定性高。
3、专业的 BLDC 驱动能力
FOC 控制： 支持磁场定向控制（FOC），相比传统的方波驱动，FOC 能提供更平滑的低速性能、更高的效率和更精准的力矩控制，非常适合需要精细操作的机器人关节。
多模式支持： 兼容有霍尔、无霍尔、编码器反馈等多种传感器配置，支持速度环、位置环和电流环的闭环控制。

二、应用场景：从交互到执行
MimiClaw + BLDC 的组合极大地拓展了嵌入式机器人的应用边界，使其从“执行预设代码”转变为“理解自然语言指令”。
1、自然语言控制的智能机械臂/小车
场景描述： 用户通过 Telegram 或语音发送指令：“去客厅巡逻一圈”或“把左边的杯子抓给我”。
工作流： MimiClaw 解析语义 → 规划路径或动作序列 → 调用底层电机控制工具 → ESP32 驱动 BLDC 电机执行。
价值： 降低了人机交互门槛，无需编写复杂代码即可指挥机器人完成复杂任务。
2、自主环境监控与巡检机器人
场景描述： 部署在工厂或家庭，结合温度、气体或视觉传感器。
工作流： 机器人自主巡航，MimiClaw 实时监控传感器数据。若发现异常（如温度超标），它不仅报警，还能自主决策（如“打开风扇”或“移动到通风处”），并将日志写入本地存储。
3、教育与科研平台（AIoT）
场景描述： 用于验证边缘计算、强化学习或多模态融合算法。
价值： 极低的硬件成本（ESP32-S3 开发板 + 电机）使得它成为学习“具身智能（Embodied AI）”的理想平台，学生可以直观地看到 AI 代码如何驱动物理实体。

三、需要注意的事项：工程实践指南
在实际开发中，为了确保系统的稳定性和安全性，必须注意以下关键点：
1、电源系统的“生死线”：隔离与共地
严禁共用 USB 供电： BLDC 电机启动瞬间电流极大，会拉低电压，导致 ESP32 重启或 AI 逻辑错乱。
正确做法： 电机驱动电源（12V/24V）与 ESP32 逻辑电源（5V/3.3V）必须物理隔离（独立电池或稳压模块），但必须共地（GND 相连），否则信号参考电平不一致会导致通信失败。
2、通信链路的可靠性
硬件串口： MimiClaw 与电机驱动板（或从控 MCU）通信时，务必使用 ESP32 的硬件串口（UART1/2），严禁使用软件模拟串口。软件串口在高负载下会产生延迟和丢包，导致控制指令丢失。
波特率： 建议使用 115200 或更高的波特率以保证实时性。
3、AI 与实时控制的边界
不要越界： AI（MimiClaw）适合做“高层规划”（如：去哪里、做什么），绝对不适合直接参与“底层实时控制”（如：生成 PWM 波形、PID 计算）。底层控制必须由 Core 1 或专用定时器中断以高优先级运行。
4、电机参数匹配
极对数： 在代码中初始化 BLDCMotor 时，必须准确填写电机的极对数（Pole Pairs）。如果参数错误，FOC 算法将无法正确解算角度，导致电机啸叫、抖动或无力。
5、安全保护机制
软启动： 代码中必须包含缓启动逻辑，避免瞬间大电流冲击。
看门狗与限幅： 设置电流上限和堵转保护，防止机械卡死烧毁电机或驱动板。

总结来说，MimiClaw + Arduino BLDC 是一套极具前瞻性的方案，它将大模型的“智商”赋予了低成本硬件的“体能”，是迈向普及型具身智能的重要一步。

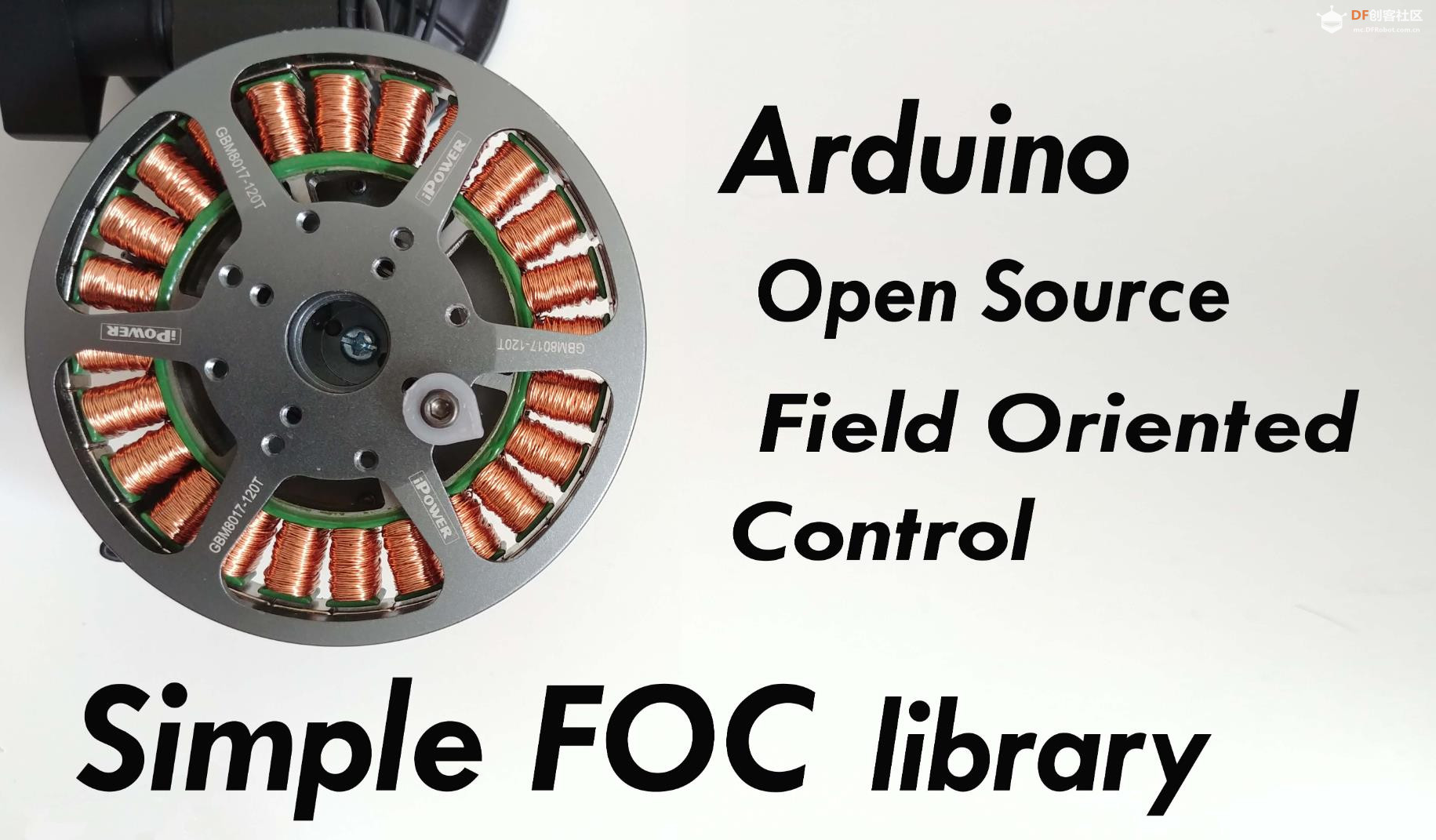

基于 MimiClaw 框架与 Arduino ESP32 结合 SimpleFOC 库的架构，这里为你提供三个不同层级的实际参考运用代码案例。
这些案例展示了如何利用 ESP32 的双核特性：
Core 0：运行 MimiClaw 智能体（处理指令、状态机、通信）。
Core 1：运行 SimpleFOC 实时控制循环（FOC 算法、PID 计算）。
前置依赖：
Arduino IDE 安装 SimpleFOC 库。
硬件：ESP32-S3 开发板 + BLDC 电机 + 驱动板（如 L6234/TS6500）+ 编码器（如 AS5600）。

案例一：基础闭环速度控制（“小脑”构建）
功能描述：
这是最底层的“反射弧”。利用 SimpleFOC 在 Core 1 上建立稳定的速度闭环，确保电机能精准响应速度指令，不受负载变化影响。

#include <SimpleFOC.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

// 1. 硬件定义 (根据实际接线修改)
BLDCMotor motor = BLDCMotor(7); // 7为极对数
BLDCDriver3PWM driver = BLDCDriver3PWM(25, 26, 27, 14); // 相线PWM引脚, 使能引脚
MagneticSensorI2C sensor = MagneticSensorI2C(0x36); // AS5600 地址

// 2. 共享变量 (用于 Core 0 和 Core 1 通信)
volatile float target_velocity = 0.0;

// 3. Core 1 任务：实时 FOC 控制
void FOC_Control_Task(void * parameter) {
  for(;;) {
    motor.loopFOC();
    motor.move(target_velocity);
    delay(1); // 约 1kHz 控制频率
  }
}

void setup() {
  Serial.begin(115200);

  // 初始化传感器
  sensor.init();
  motor.linkSensor(&sensor);

  // 初始化驱动
  driver.voltage_power_supply = 12;
  driver.init();
  motor.linkDriver(&driver);

  // 配置闭环控制
  motor.controller = MotionControlType::velocity;
  motor.PID_velocity.P = 0.5;
  motor.PID_velocity.I = 10;
  motor.PID_velocity.D = 0;
  motor.PID_velocity.output_ramp = 1000;
  motor.PID_velocity.limit = 6; // 电压限制

  motor.init();
  motor.initFOC();

  // 启动 Core 1 控制任务
  xTaskCreatePinnedToCore(
    FOC_Control_Task,   // 任务函数
    "FOC_Task",         // 任务名
    4096,               // 堆栈大小
    NULL,               // 参数
    5,                  // 优先级
    NULL,               // 任务句柄
    1                   // 绑定到 Core 1
  );
}

void loop() {
  // Core 0 主循环 (MimiClaw 逻辑)
  // 模拟接收指令：如果串口收到数字，更新目标速度
  if (Serial.available()) {
    target_velocity = Serial.parseFloat();
    Serial.print("新目标速度: ");
    Serial.println(target_velocity);
  }
  delay(10);
}
复制代码

案例二：MimiClaw 智能体集成（“大脑”接入）
功能描述：
引入 MimiClaw 的核心逻辑，通过串口或蓝牙接收自然语言指令（如“加速”、“停止”），解析后转化为具体的电机控制参数。

#include <SimpleFOC.h>
#include <WiFi.h>
#include <BluetoothSerial.h> // 模拟 MimiClaw 通信接口

// --- 硬件定义同上 ---
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(25, 26, 27, 14);
MagneticSensorI2C sensor = MagneticSensorI2C(0x36);

volatile float target_velocity = 0.0;

// --- MimiClaw 模拟部分 ---
BluetoothSerial BT; // 使用蓝牙模拟与 MimiClaw 后端通信

// 解析 MimiClaw 发来的 JSON 或 文本指令
void parseMimiClawCommand(String cmd) {
  if (cmd.indexOf("前进") >= 0) {
    target_velocity = 5.0;
    Serial.println("MimiClaw 决策: 前进");
  } else if (cmd.indexOf("停止") >= 0) {
    target_velocity = 0.0;
    Serial.println("MimiClaw 决策: 停止");
  } else if (cmd.indexOf("左转") >= 0) {
    // 假设是差速转向或调整偏航角
    Serial.println("MimiClaw 决策: 左转逻辑");
  }
}

// --- FOC 任务 (Core 1) ---
void FOC_Task(void * parameter) {
  sensor.init();
  motor.linkSensor(&sensor);
  driver.voltage_power_supply = 12;
  driver.init();
  motor.linkDriver(&driver);
  motor.controller = MotionControlType::velocity;
  motor.PID_velocity.P = 0.5;
  motor.PID_velocity.I = 10;
  motor.init();
  motor.initFOC();

  for(;;) {
    motor.loopFOC();
    motor.move(target_velocity);
    delay(1);
  }
}

void setup() {
  Serial.begin(115200);
  BT.begin("MimiClaw-Robot"); // 蓝牙名称
  Serial.println("等待 MimiClaw 连接...");

  // 启动 Core 1
  xTaskCreatePinnedToCore(FOC_Task, "FOC", 4096, NULL, 5, NULL, 1);
}

void loop() {
  // Core 0: MimiClaw 通信循环
  if (BT.available()) {
    String command = BT.readStringUntil('\n');
    command.trim();
    if (command.length() > 0) {
      parseMimiClawCommand(command);
    }
  }
  delay(20);
}
复制代码

案例三：带传感器反馈的自主安全闭环（“本能”保护）
功能描述：
在 MimiClaw 发出指令的同时，系统实时监控电机电流（通过相电流检测或估算）和温度。如果检测到堵转或过热，底层代码会强制介入（切断输出），并向 MimiClaw 发送警报，实现“安全优先”的闭环。

#include <SimpleFOC.h>

// 硬件定义
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(25, 26, 27, 14);
MagneticSensorI2C sensor = MagneticSensorI2C(0x36);

volatile float target_velocity = 0.0;
volatile bool safety_lock = false; // 安全锁标志位

// 安全监控阈值
const float MAX_CURRENT = 3.0; // 假设最大电流 3A
const float MAX_TEMP = 60.0;   // 假设最高温度 60度

void Safety_Monitor_Task(void * parameter) {
  for(;;) {
    // 1. 读取传感器数据 (示例：读取电流估算值)
    // 注意：SimpleFOC 需配置电流检测硬件才能获取真实电流
    float current_q = motor.current_q;

    // 2. 安全检查逻辑
    if (abs(current_q) > MAX_CURRENT) {
      safety_lock = true;
      Serial.println("⚠️ 警报：过流保护触发！");
      // 这里可以添加代码通过串口向 MimiClaw 发送 "ERROR_OVERCURRENT"
    }

    // 3. 恢复逻辑 (简单示例)
    if (safety_lock && abs(current_q) < 0.5) {
       // 需要 MimiClaw 确认后才能解锁，这里仅做演示自动复位
       // safety_lock = false;
    }

    delay(10);
  }
}

void FOC_Task(void * parameter) {
  // ... (初始化代码同上) ...
  sensor.init(); motor.linkSensor(&sensor);
  driver.voltage_power_supply = 12; driver.init(); motor.linkDriver(&driver);
  motor.controller = MotionControlType::velocity;
  motor.PID_velocity.P = 0.5; motor.PID_velocity.I = 10;
  motor.init(); motor.initFOC();

  for(;;) {
    motor.loopFOC();

    // 核心安全闭环：如果安全锁激活，强制停止电机
    if (safety_lock) {
      motor.move(0);
    } else {
      motor.move(target_velocity);
    }

    delay(1);
  }
}

void setup() {
  Serial.begin(115200);
  // 启动 FOC 任务 (Core 1)
  xTaskCreatePinnedToCore(FOC_Task, "FOC", 4096, NULL, 5, NULL, 1);
  // 启动 安全监控 (Core 1 或 Core 0 均可，建议 Core 1 以保证实时性)
  xTaskCreatePinnedToCore(Safety_Monitor_Task, "Safety", 2048, NULL, 4, NULL, 1);
}

void loop() {
  // Core 0: MimiClaw 逻辑
  // 模拟 MimiClaw 发送速度指令
  if (Serial.available()) {
     if (safety_lock) {
       Serial.println("拒绝指令：系统处于安全锁定状态");
     } else {
       target_velocity = Serial.parseFloat();
     }
  }
  delay(10);
}
复制代码

要点解读
1、双核分工是核心（Core 0 vs Core 1）：
MimiClaw 框架（AI 逻辑、网络通信）通常运行在 Core 0 上，而 SimpleFOC 的实时控制循环（loopFOC 和 move）必须运行在 Core 1 上。这种物理隔离确保了即使 AI 正在处理复杂的自然语言推理或网络延迟，电机的控制频率（通常 1kHz）也不会受到干扰，防止电机抖动或失控。
2、通信机制的选择（共享变量 vs 队列）：
在上述代码中，使用了 volatile 全局变量（如 target_velocity）在两个核心间传递数据。对于简单的标量数据（浮点数、布尔值），这是最高效的方式。对于复杂的指令包，建议使用 FreeRTOS 的 Queue（队列） 机制，以避免读写冲突。
3、传感器反馈的双重作用：
传感器（如 AS5600 编码器）的数据不仅用于 FOC 算法计算电角度（磁场定向），还用于上层的“自主闭环”。例如，通过监测 motor.current_q（Q轴电流，正比于力矩），系统可以判断机器人是否遇到障碍物（堵转），从而实现智能避障或力控交互。
4、MimiClaw 的“工具调用”能力：
在案例二中，parseMimiClawCommand 函数模拟了 MimiClaw 的“工具执行”阶段。在实际部署中，MimiClaw 会将自然语言（如“去厨房”）转化为具体的 JSON 指令，ESP32 解析后只需修改 target_velocity 或 target_position 变量，即可实现“语言即控制”。
5、安全第一的底层逻辑：
案例三展示了“底层安全优先”原则。无论 MimiClaw（大脑）发出多么激进的指令，底层的 Arduino 代码（小脑/脑干）必须保留最终的否决权。通过监控电流、温度或编码器异常，底层代码可以强制切断 PWM 输出，保护硬件不受损坏。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
