【花雕】行空板K10系列实验之使用光强模块来控制继电器

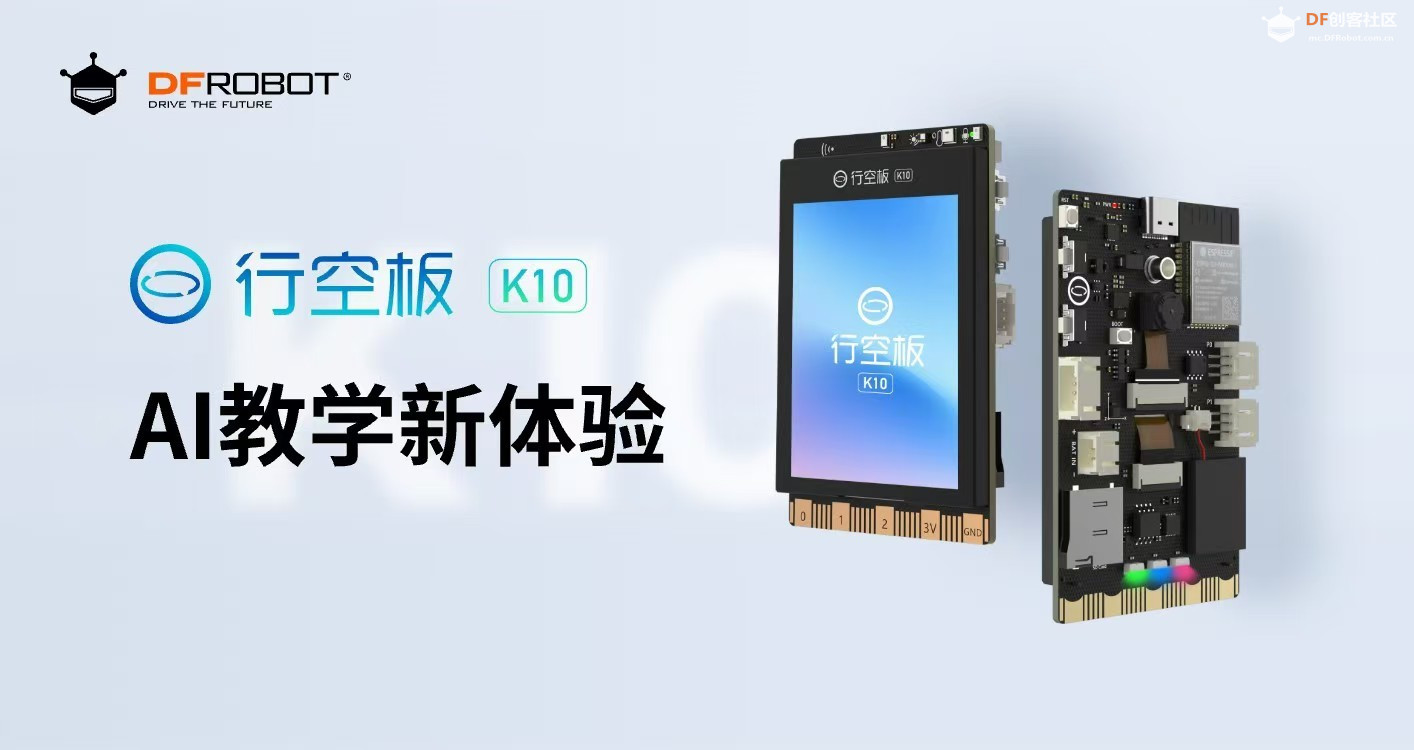

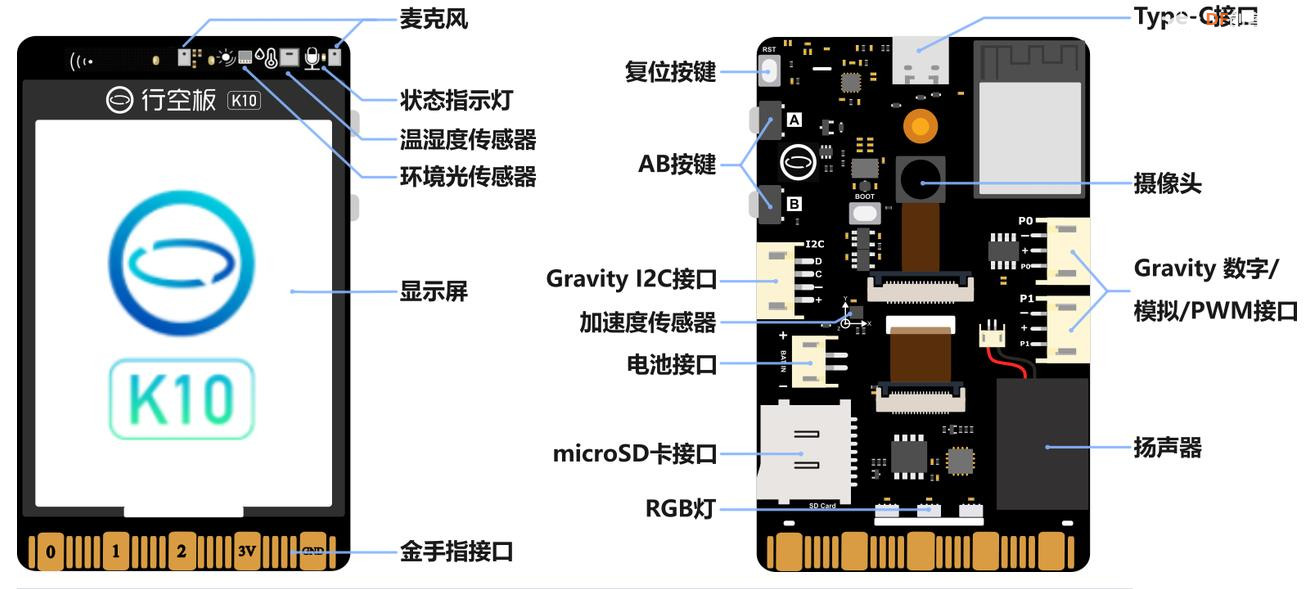

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

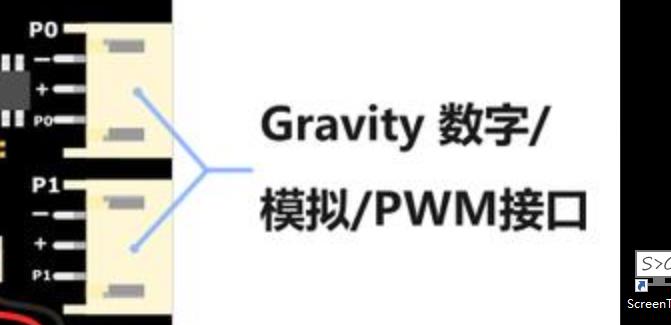

板载 3Pin PH2.0全功能IO接口 x 2

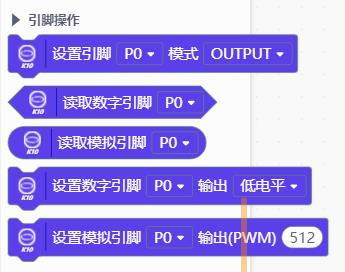

引脚操作相关积木

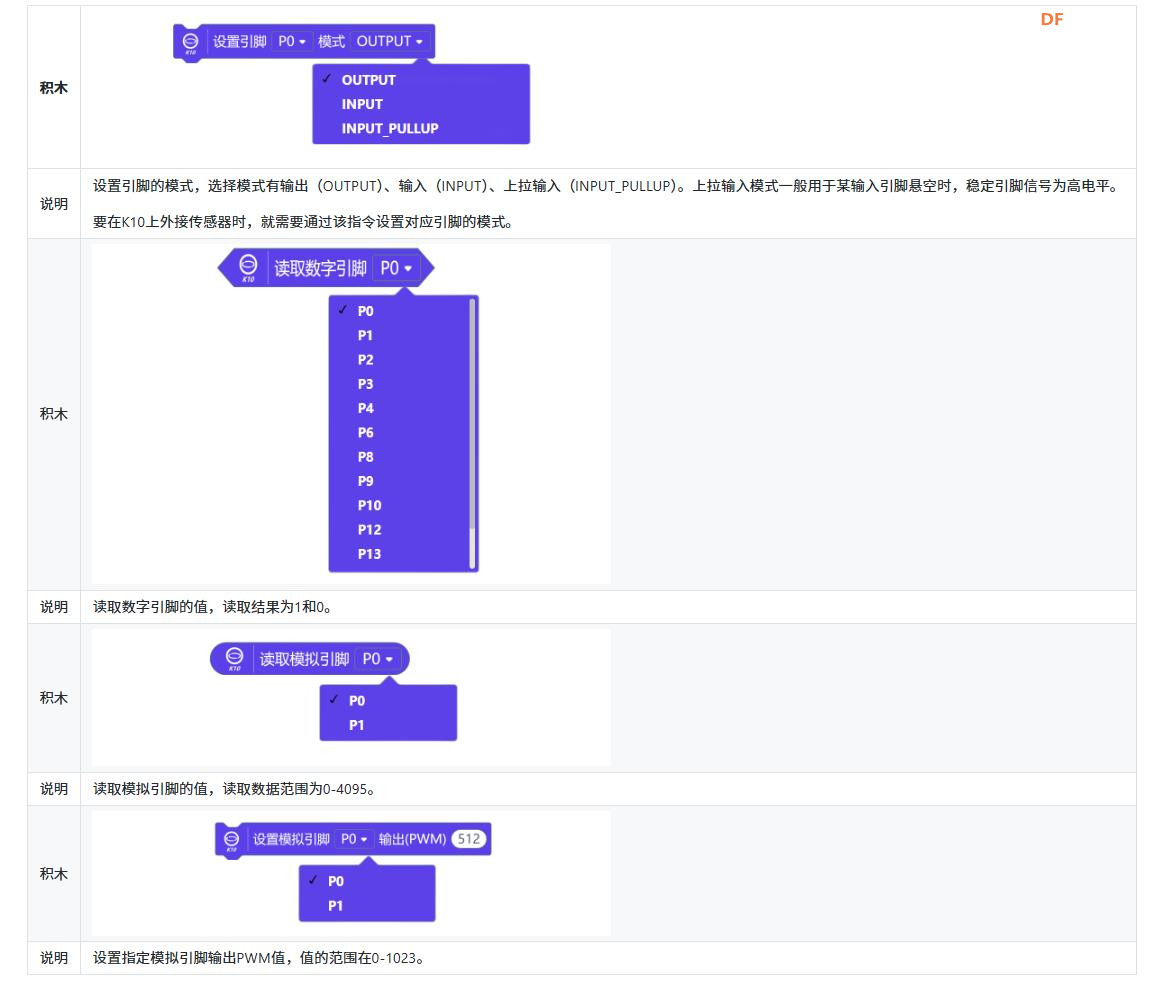

引脚操作相关积木说明

执行：继电器模块积木

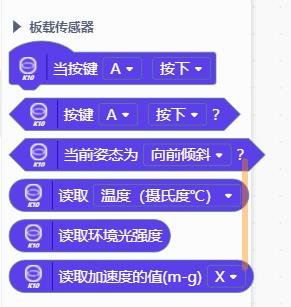

板载传感器积木

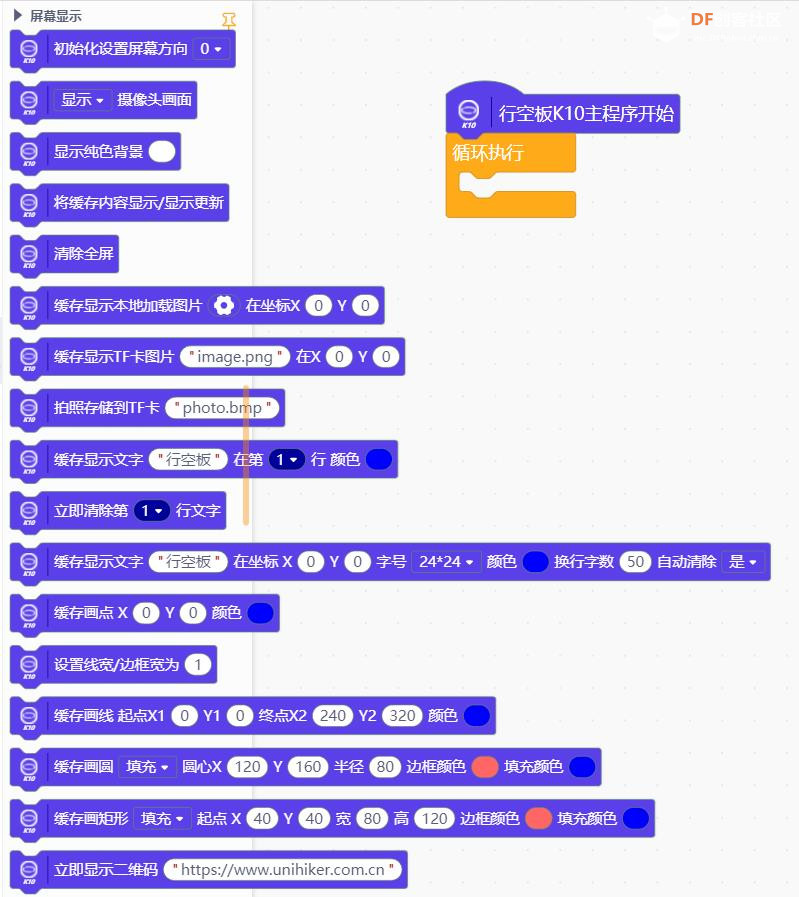

辅助：屏幕显示相关积木

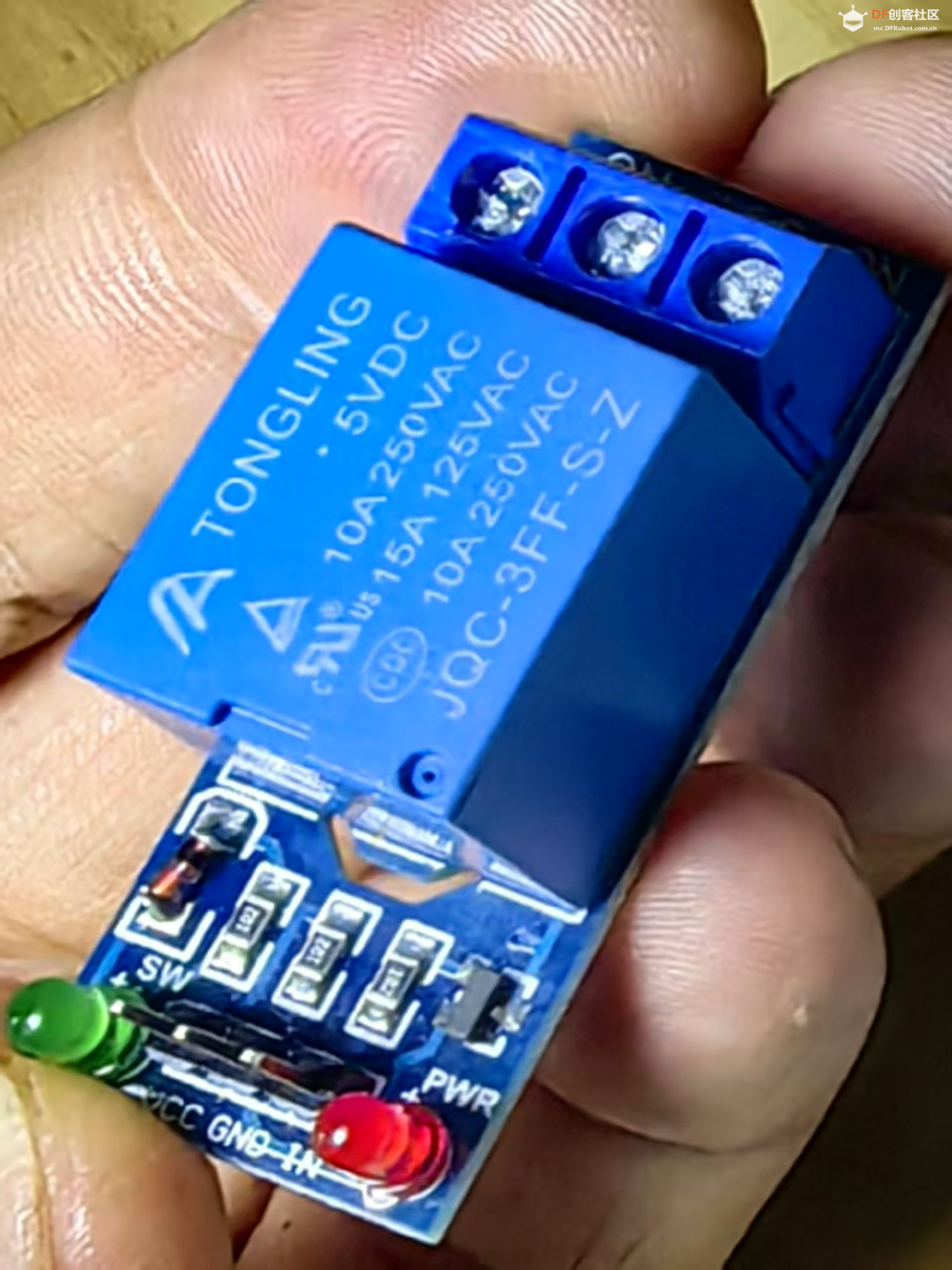

5V继电器模块



5V 继电器模块（单路最常用）

一、核心作用
低压控高压、小电流控大电流：单片机 / ESP32/Arduino 输出 3.3V/5V 弱电信号，控制 220V 交流电（灯泡、水泵、电机）通断，光耦隔离强弱电，高压不会烧坏主控板。
标准参数（SRD-05VDC-SL-C 主流款）
线圈供电：DC5V，单路吸合电流≈65~70mA
触点负载：AC250V/10A、DC30V/10A（额定上限，实际建议≤7A 更耐用）
结构：单刀双掷（COM 公共、NO 常开、NC 常闭）
触发：分低电平触发（最常见）、高电平触发两种

二、引脚分区（分【控制侧 3 针】+【负载侧 3 接线端子】）
1. 控制端（接单片机）
VCC：5V 直流正极（必须单独供电，多路继电器别只用开发板 5V）
GND：电源负极，和单片机 GND 共地
IN：信号输入脚
低电平版（90% 在售模块）：IN=0V (GND)→继电器吸合；IN=5V→断开
高电平版：IN=5V→吸合；IN=0V→断开
2. 负载端子（接 220V 用电器）
COM (公共端)：进线（220V 火线优先接 COM）
NO (常开)：继电器吸合→COM 与 NO 导通（常用：电器一端接 NO）
NC (常闭)：继电器断开→COM 与 NC 导通（断电默认接通）
实用接法：火线→COM，NO→负载一端，负载另一端接零线

三、接线示例（Arduino/ESP32）
模块 VCC→外接 5V 电源 +（不推荐开发板 5V 直供多路）
模块 GND→外接 5V 电源 - + 单片机 GND（共地必接！）
模块 IN→单片机 GPIO（如 D2）
220V：火线进 COM，NO 出接灯泡，灯泡另一端接零线

四、关键注意事项
共地原则：模块 GND 和单片机 GND 必须连在一起，否则触发失灵
供电大坑：单路 70mA，4 路全开≈300mA，多路继电器务必外接 5V 电源，禁止靠开发板 USB 供电，容易掉电重启
安全红线：220V 接线断电操作，端子裸露部分不要手摸
选型优先：选购带光耦隔离款，抗干扰、保护主控

五、常见规格分类
单路 5V：入门、小负载控制
2 路 / 4 路 / 8 路 5V：多路灯具、多路设备集中控制

六、典型用途
智能家居开灯、水泵启停、12V 电机通断、插座遥控、自动化装置开关。

【花雕动手做】行空板K10系列实验之使用光强传感器来控制继电器模块
实验开源代码

#include "unihiker_k10.h"
// 创建对象
uint8_t      screen_dir=3;
UNIHIKER_K10 k10;


// 主程序开始
void setup() {
        k10.begin();
        k10.initScreen(screen_dir);
        k10.creatCanvas();
        pinMode(P0, OUTPUT);
        k10.setScreenBackground(0xFFFFFF);
        k10.canvas->canvasText("   K10 操作 5V 继电器模块", 3, 0xFF0000);
        k10.canvas->updateCanvas();
}
void loop() {
        if ((k10.readALS()<100)) {
                digitalWrite(P0, HIGH);
                k10.canvas->canvasText("        打开5V继电器模块", 5, 0x0000FF);
                k10.canvas->canvasText((String("              光线：") + String(k10.readALS())), 7, 0x000000);
                k10.canvas->updateCanvas();
                delay(1000);
                k10.canvas->canvasClear(5);
                k10.canvas->canvasClear(7);
        }
        else {
                digitalWrite(P0, LOW);
                k10.canvas->canvasText("        关闭5V继电器模块", 5, 0x0000FF);
                k10.canvas->canvasText((String("              光线：") + String(k10.readALS())), 7, 0x000000);
                k10.canvas->updateCanvas();
                delay(1000);
                k10.canvas->canvasClear(5);
                k10.canvas->canvasClear(7);
        }
}
复制代码

代码解读
整体功能：行空板 K10 自带光敏传感器检测环境亮度，光线＜100→P0 引脚输出高电平吸合继电器开灯；光线≥100→P0 低电平断开继电器，屏幕实时显示状态与光敏数值。


一、头文件与全局变量

#include "unihiker_k10.h"
// 创建对象
uint8_t      screen_dir=3;
UNIHIKER_K10 k10;
复制代码

• #include "unihiker_k10.h"：导入 K10 官方驱动库，封装屏幕、光敏 ALS、IO 控制等底层函数；
• screen_dir=3：屏幕方向参数，3代表屏幕默认正向显示（0~3 对应 4 个旋转方向）；
• UNIHIKER_K10 k10;：实例化 K10 主控对象，后续所有屏幕、传感器调用都依托k10.xxx。


二、setup ()：上电只运行 1 次，硬件初始化

void setup() {
        k10.begin();                // K10硬件底层初始化（屏幕、外设、系统时钟）
        k10.initScreen(screen_dir);// 初始化显示屏，设置屏幕旋转方向=3
        k10.creatCanvas();         // 创建画布，所有文字绘制都在画布上
        pinMode(P0, OUTPUT);       // 设置P0引脚为输出模式，外接5V继电器控制脚
        k10.setScreenBackground(0xFFFFFF); // 屏幕底色：0xFFFFFF=纯白色
        // 在第3行、红色(0xFF0000)打印标题
        k10.canvas->canvasText("   K10 操作 5V 继电器模块", 3, 0xFF0000);
        k10.canvas->updateCanvas();// 刷新画布，文字实际显示到屏幕
}
复制代码

色彩规则：0xRRGGBB，FF0000红、00FF00绿、0000FF蓝、000000黑、FFFFFF白。

三、loop ()：死循环，持续检测光线 + 控制继电器
逻辑规则

• k10.readALS()：读取板载ALS 环境光传感器数值，数值越大环境越亮，越小越暗；
• 阈值＜100：暗光 → P0=HIGH (高电平) → 继电器吸合导通
• 阈值≥100：亮光 → P0=LOW (低电平) → 继电器断开断电


if ((k10.readALS()<100)) {
        digitalWrite(P0, HIGH); // P0输出高，继电器打开
        // 第5行蓝色字体：打开继电器提示
        k10.canvas->canvasText("        打开5V继电器模块", 5, 0x0000FF);
        // 第7行黑色字体：拼接字符串显示实时光线值
        k10.canvas->canvasText((String("              光线：") + String(k10.readALS())), 7, 0x000000);
        k10.canvas->updateCanvas(); // 刷新屏幕
        delay(1000);                // 延时1秒，防止频繁反复切换
        k10.canvas->canvasClear(5); // 清空第5行文字
        k10.canvas->canvasClear(7); // 清空第7行文字
}
else {
        digitalWrite(P0, LOW); // P0低电平，继电器关闭
        k10.canvas->canvasText("        关闭5V继电器模块", 5, 0x0000FF);
        k10.canvas->canvasText((String("              光线：") + String(k10.readALS())), 7, 0x000000);
        k10.canvas->updateCanvas();
        delay(1000);
        k10.canvas->canvasClear(5);
        k10.canvas->canvasClear(7);
}
复制代码

关键函数说明

• canvasText(内容,行号,颜色)：在指定屏幕行号打印文字，本代码固定用 3/5/7 三行；
• updateCanvas()：画布数据推送屏幕，不调用则文字不显示；
• canvasClear(行号)：清空单行内容，配合 1s 延时，每次只短暂显示 1 秒状态；
• delay(1000)：防抖延时，避免光线在 100 临界值来回跳变导致继电器不停吸合断开。
•


四、硬件接线说明

• 继电器 VCC→5V、GND→GND、IN 控制脚→K10 P0 引脚；
• K10 自带 ALS 光敏无需外接硬件。

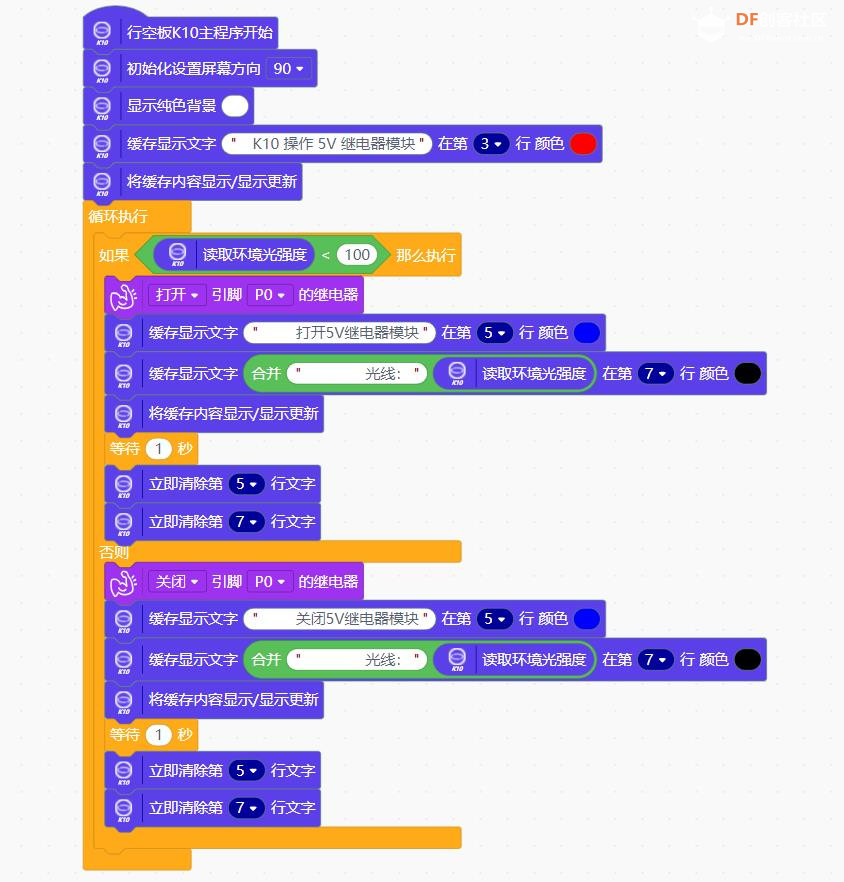

Mind+图形编程

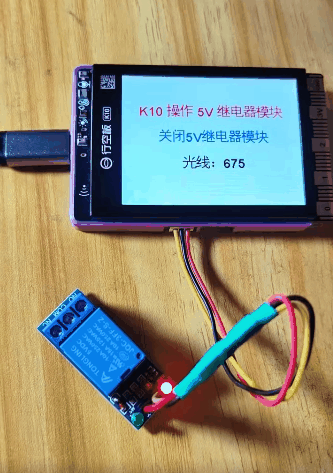

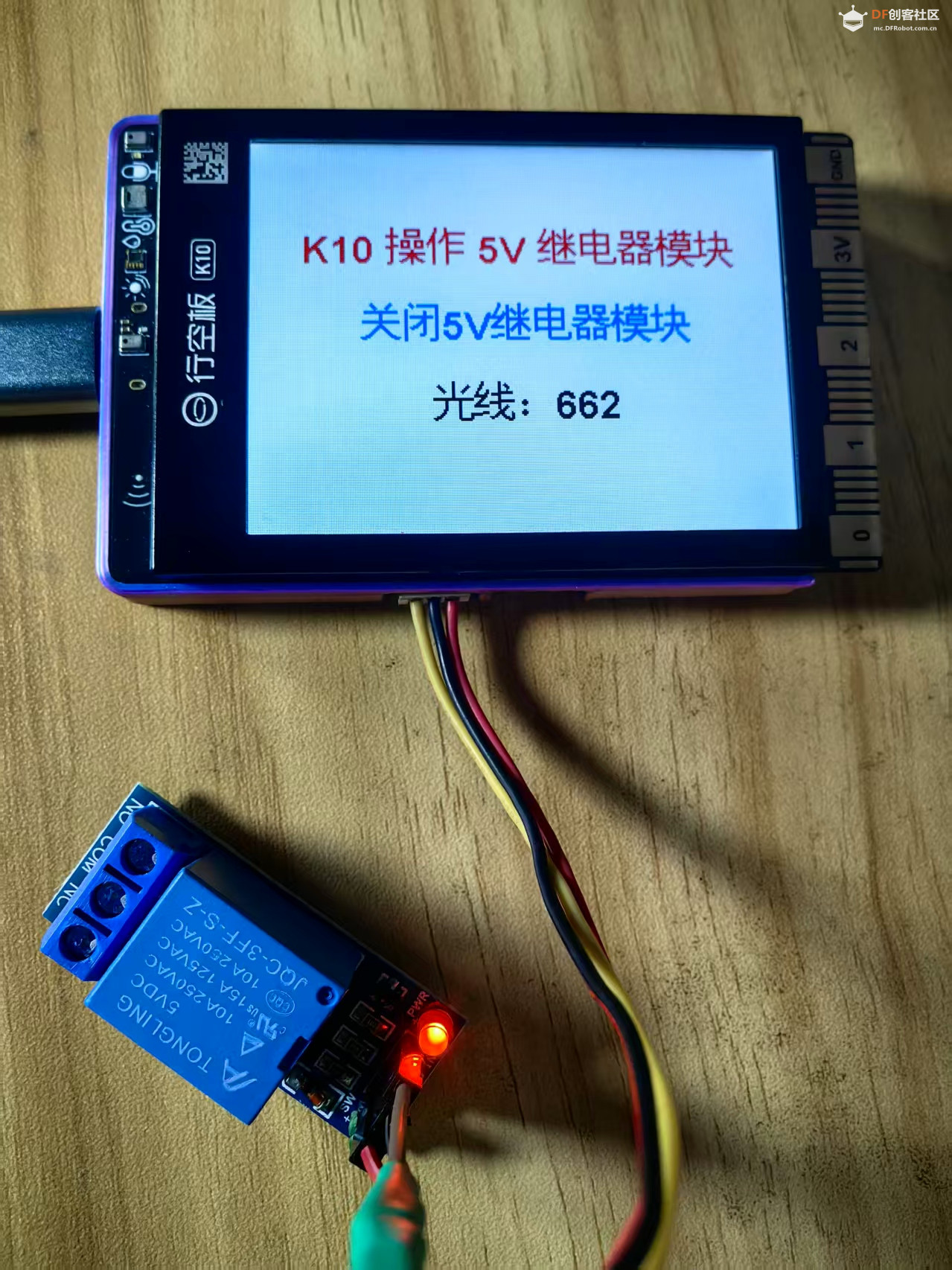

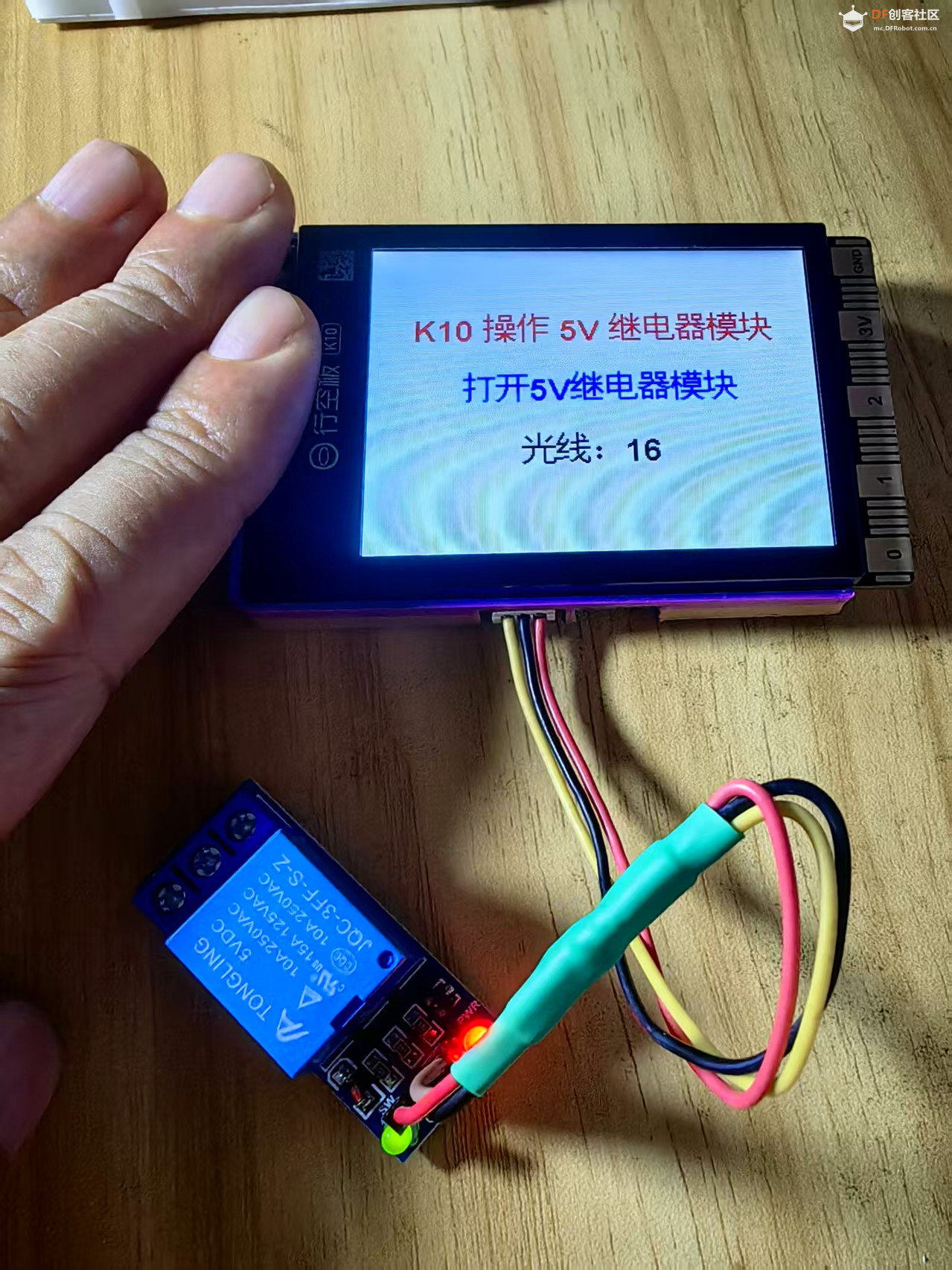

实验场景图与视频记录








【【花雕动手做】行空板K10系列实验之使用光强传感器来控制继电器模块#电子diy #diy电子爱好者 #单片机应用 #行空板K10#科技改变生活】

https://www.bilibili.com/video/BV17LVz6kEGA/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
