【花雕】行空板 K10 系列实验之引脚操作八位 WS2812B 灯环

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

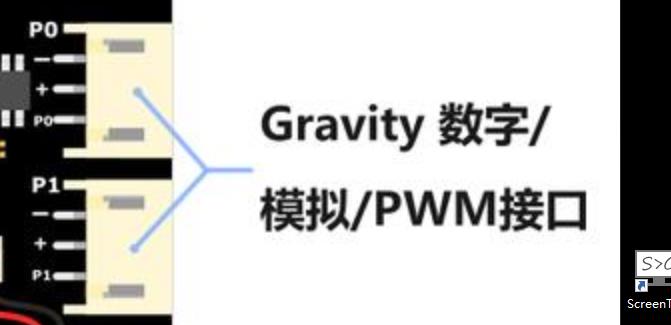

板载 3Pin PH2.0全功能IO接口 x 2

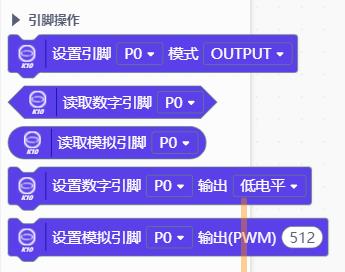

引脚操作相关积木

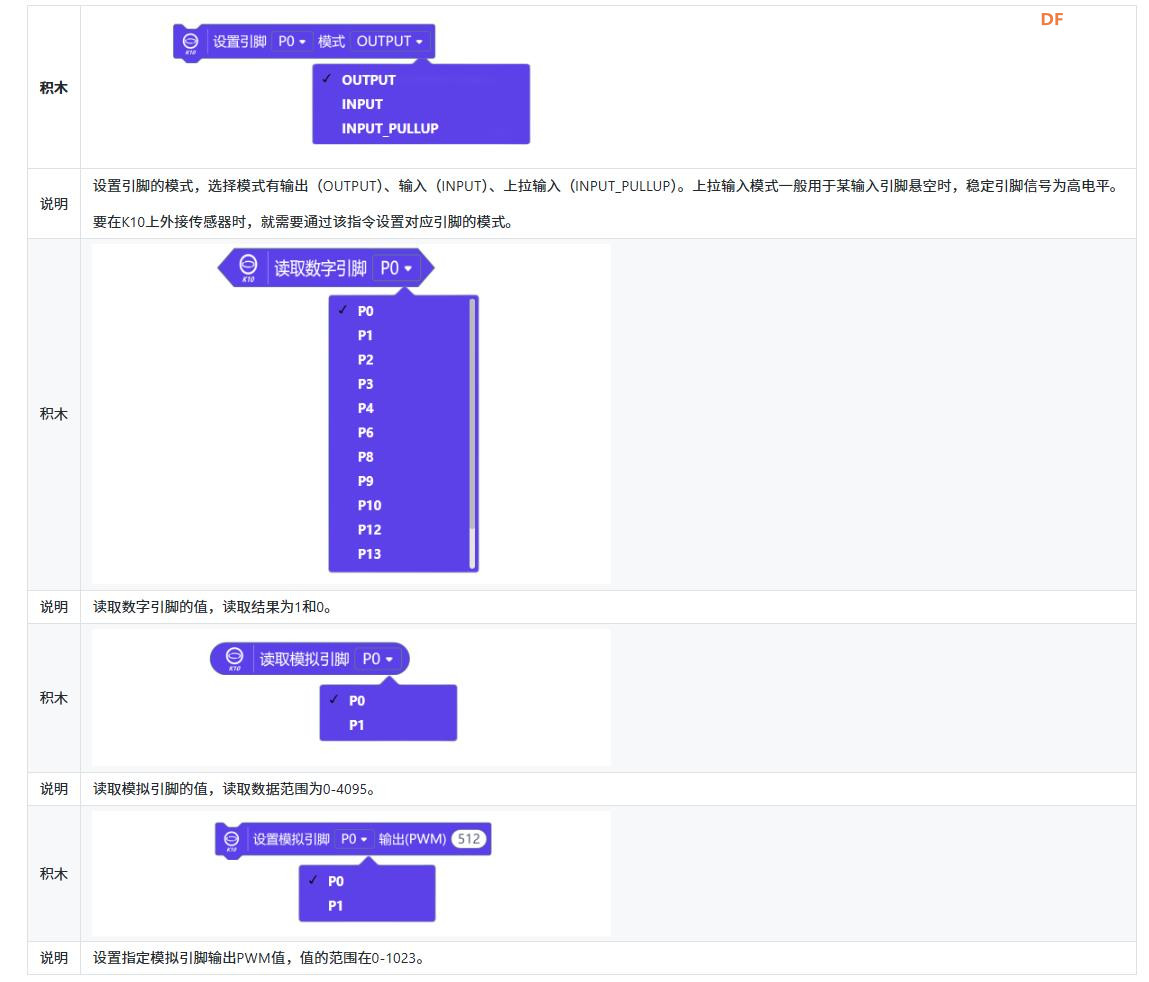

引脚操作相关积木说明

显示：WS2812 RGB灯积木



辅助：屏幕显示相关积木

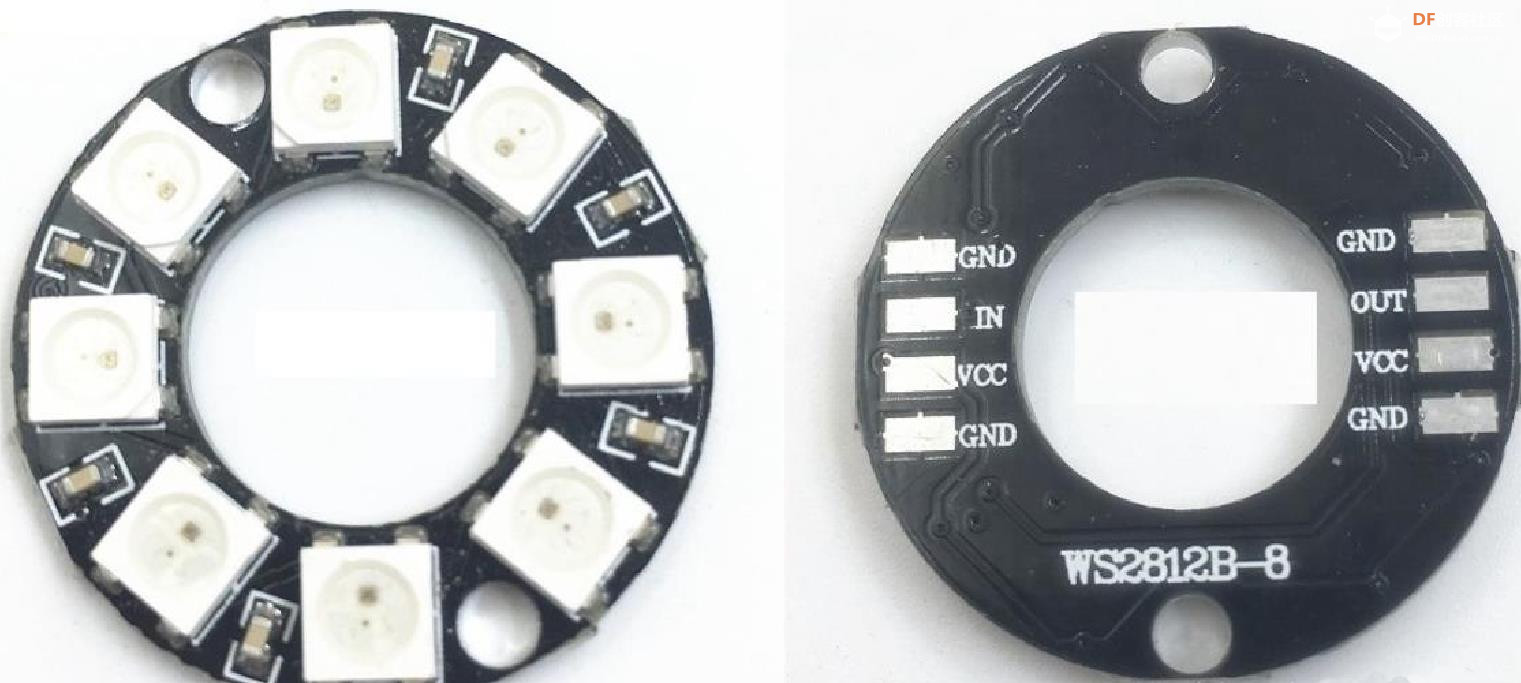

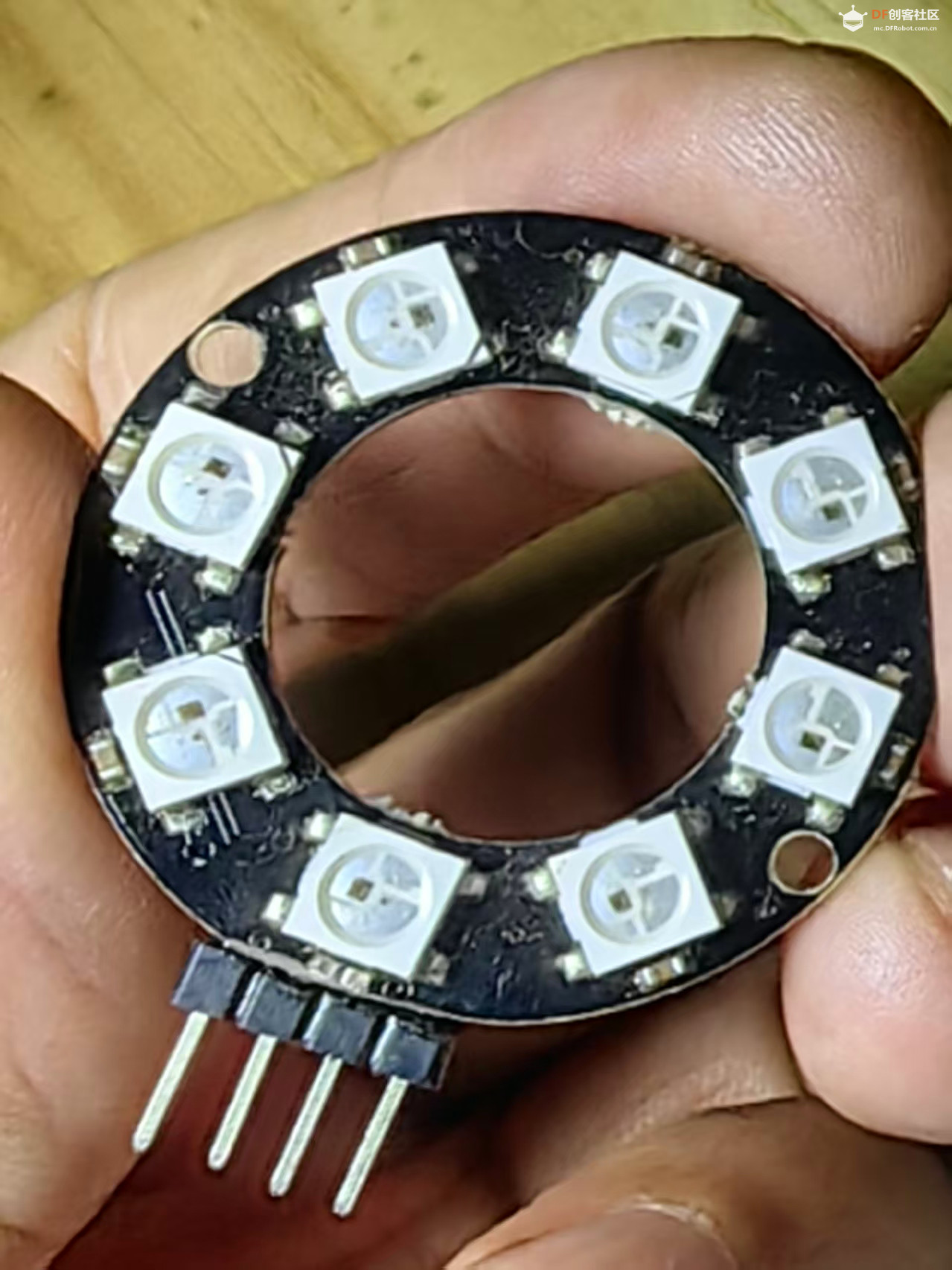

8位 WS2812 5050 RGB LED 内置全彩驱动彩灯开发板



主要特点
●     智能反接保护，电源反接不会损坏IC。
●     IC控制电路与LED点光源公用一个电源。
●     控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
●     内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
●     内置上电复位和掉电复位电路。
●     每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
●     串行级联接口，能通过一根信号线完成数据的接收与解码。
●     任意两点传传输距离在不超过5米时无需增加任何电路。
●     当刷新速率30帧/秒时，级联数不小于1024点。
●      数据发送速度可达800Kbps。
●      光的颜色高度一致，性价比高。

主要应用领域
●     LED全彩发光字灯串,LED全彩模组， LED全彩软灯条硬灯条,LED护栏管。
●   LED点光源,LED像素屏,LED异形屏，各种电子产品，电器设备跑马灯。

【花雕动手做】行空板K10系列实验之屏幕显示与引脚操作八位WS2812B灯环
实验开源代码

#include "unihiker_k10.h"
#include <DFRobot_NeoPixel.h>
// 创建对象
uint8_t          screen_dir=3;
UNIHIKER_K10     k10;
DFRobot_NeoPixel neoPixel_P0;


// 主程序开始
void setup() {
        k10.begin();
        k10.initScreen(screen_dir);
        k10.creatCanvas();
        k10.setScreenBackground(0xFFFFFF);
        k10.canvas->canvasText("      八位WS2812B灯环", 3, 0x0000FF);
        k10.canvas->updateCanvas();
        neoPixel_P0.begin(P0, 8);
        neoPixel_P0.setBrightness(35);
}
void loop() {
        neoPixel_P0.setRangeColor(0, 1, 0xFF0000);
        k10.canvas->canvasText("               红色灯亮", 5, 0xFF0000);
        k10.canvas->updateCanvas();
        delay(1000);
        k10.canvas->canvasClear(5);
        neoPixel_P0.setRangeColor(2, 3, 0x0000FF);
        k10.canvas->canvasText("               蓝色灯亮", 6, 0x0000FF);
        k10.canvas->updateCanvas();
        delay(1000);
        k10.canvas->canvasClear(6);
        neoPixel_P0.setRangeColor(4, 5, 0xFF6600);
        k10.canvas->canvasText("               橙色灯亮", 7, 0xFF6600);
        k10.canvas->updateCanvas();
        delay(1000);
        k10.canvas->canvasClear(7);
        neoPixel_P0.setRangeColor(6, 7, 0x00FF00);
        k10.canvas->canvasText("               绿色灯亮", 8, 0x00FFFF);
        k10.canvas->updateCanvas();
        delay(1000);
        k10.canvas->canvasClear(8);
        neoPixel_P0.clear();
        delay(1000);
}
复制代码

代码解析
工程功能：屏幕文字提示 + 分四段依次点亮 8 颗 RGB 彩灯，循环流水变色，搭载 DFRobot WS2812 驱动库、K10 屏幕库。

一、头文件与全局定义

#include "unihiker_k10.h"        // K10屏幕驱动库，画布、文字、底色接口

#include <DFRobot_NeoPixel.h>    // WS2812(NeoPixel)全彩灯带驱动库

uint8_t          screen_dir=3;  // 屏幕方向=3，旋转显示

UNIHIKER_K10     k10;           // K10屏幕实例

DFRobot_NeoPixel neoPixel_P0;   // WS2812彩灯对象，接引脚P0
复制代码

硬件配置：P0 引脚外接 8 颗串联 WS2812 灯环。

二、setup () 上电初始化（只运行一次）

void setup() {

        k10.begin();                     // K10硬件初始化

        k10.initScreen(screen_dir);      // 设置屏幕旋转方向3

        k10.creatCanvas();               // 创建绘图画布

        k10.setScreenBackground(0xFFFFFF);// 屏幕底色：白色

        // 在画布写入标题：八位WS2812B灯环，字号3，蓝色字体

        k10.canvas->canvasText("      八位WS2812B灯环", 3, 0x0000FF);

        k10.canvas->updateCanvas();      // 刷新标题到屏幕



        neoPixel_P0.begin(P0, 8);        // WS2812初始化：引脚P0、一共8颗灯珠(编号0~7)

        neoPixel_P0.setBrightness(35);   // 设置全局亮度35（取值0~255，防止过亮）

}
复制代码

上电效果：白屏 + 蓝色标题「八位 WS2812B 灯环」。

三、loop () 循环主体，分 5 个阶段，一轮总耗时 5 秒
灯珠编号：0、1、2、3、4、5、6、7 八个灯，两两一组，分四色点亮，最后全灭。
阶段 1（1s）：0、1 号红灯点亮

neoPixel_P0.setRangeColor(0, 1, 0xFF0000); // 灯0~1设红色

k10.canvas->canvasText("               红色灯亮", 5, 0xFF0000);//5号字号红字提示

k10.canvas->updateCanvas();

delay(1000);

k10.canvas->canvasClear(5); // 清除第5行文字，不擦除标题
复制代码

阶段 2（1s）：2、3 号蓝灯点亮

neoPixel_P0.setRangeColor(2, 3, 0x0000FF); //灯2~3蓝色

k10.canvas->canvasText("               蓝色灯亮", 6, 0x0000FF);//6号字号蓝字

k10.canvas->updateCanvas();

delay(1000);

k10.canvas->canvasClear(6); //清空第6行
复制代码

阶段 3（1s）：4、5 号橙灯点亮

neoPixel_P0.setRangeColor(4, 5, 0xFF6600);//灯4~5橙色

k10.canvas->canvasText("               橙色灯亮", 7, 0xFF6600);//7行橙字

k10.canvas->updateCanvas();

delay(1000);

k10.canvas->canvasClear(7);
复制代码

阶段 4（1s）：6、7 号绿灯点亮

neoPixel_P0.setRangeColor(6, 7, 0x00FF00);//灯6~7绿色

k10.canvas->canvasText("               绿色灯亮", 8, 0x00FFFF);//8行青色字体提示

k10.canvas->updateCanvas();

delay(1000);

k10.canvas->canvasClear(8);
复制代码

阶段 5（1s）：所有彩灯熄灭

neoPixel_P0.clear(); //全部WS2812关灯

delay(1000);
复制代码

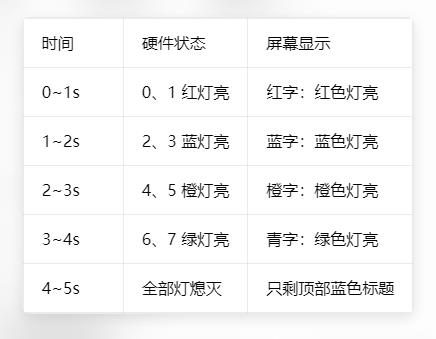

四、完整运行时序（循环往复）



5 秒一个周期，无限循环。

五、关键函数说明
setRangeColor(起始灯号,结束灯号,颜色)：批量设置连续灯珠颜色
canvasText(文字,字号,颜色)：指定字号在屏幕换行写入文字，自动向下换行（5/6/7/8 代表不同行）
canvasClear(行号)：只清空指定一行文字，保留标题，不用全画布清空
neoPixel_P0.clear()：所有 WS2812 断电熄灭

六、颜色对照表

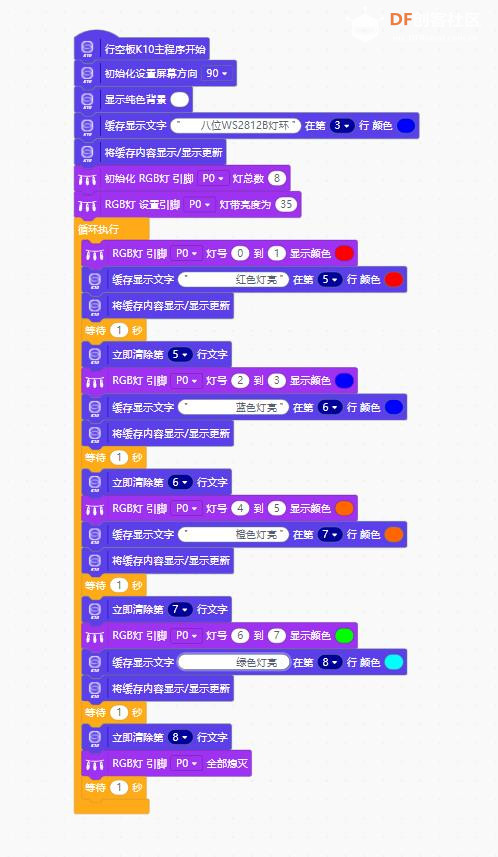

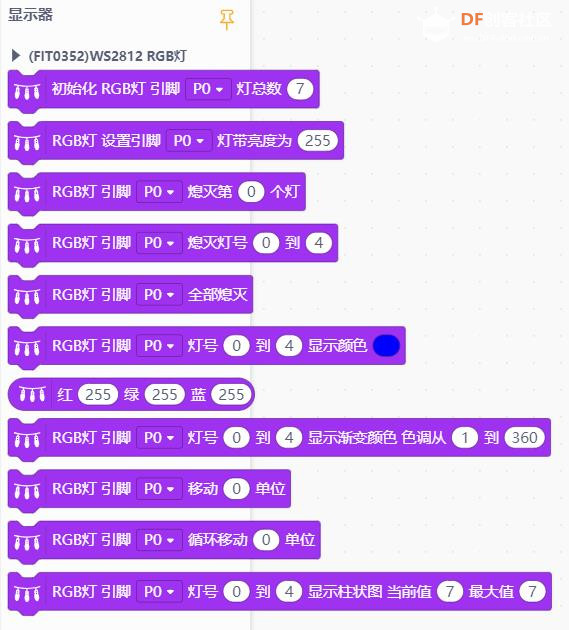

Mind+图形编程

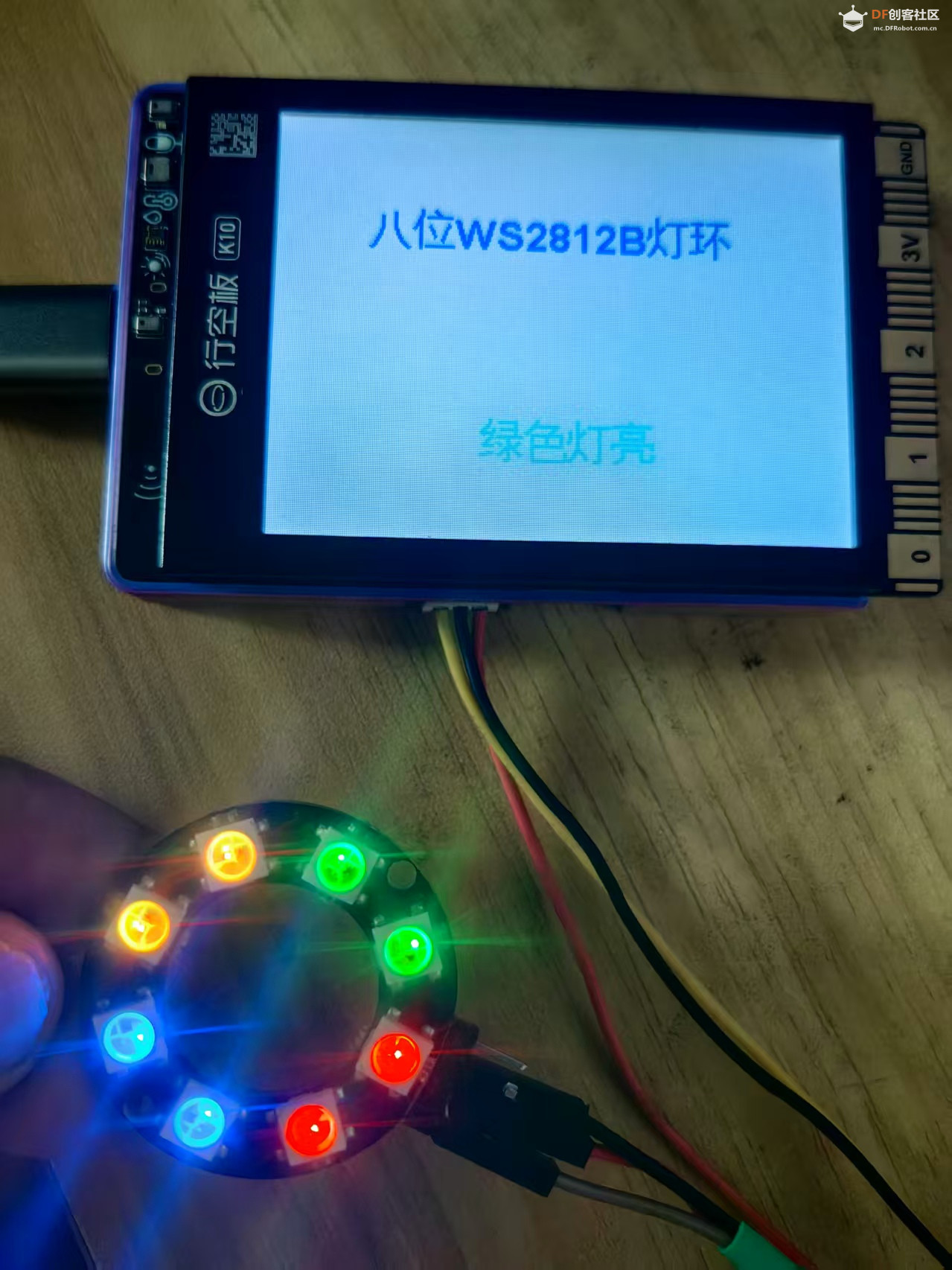

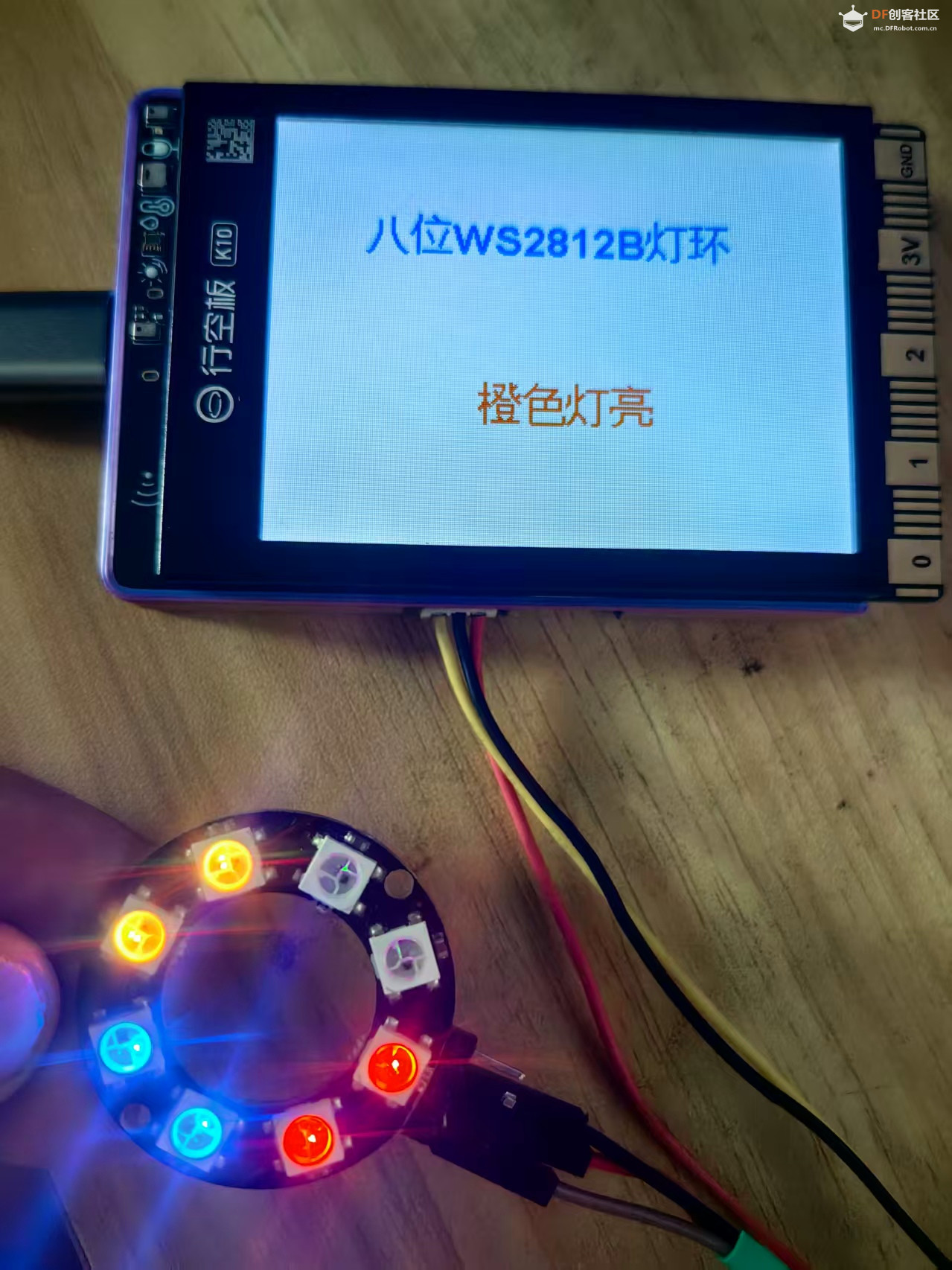

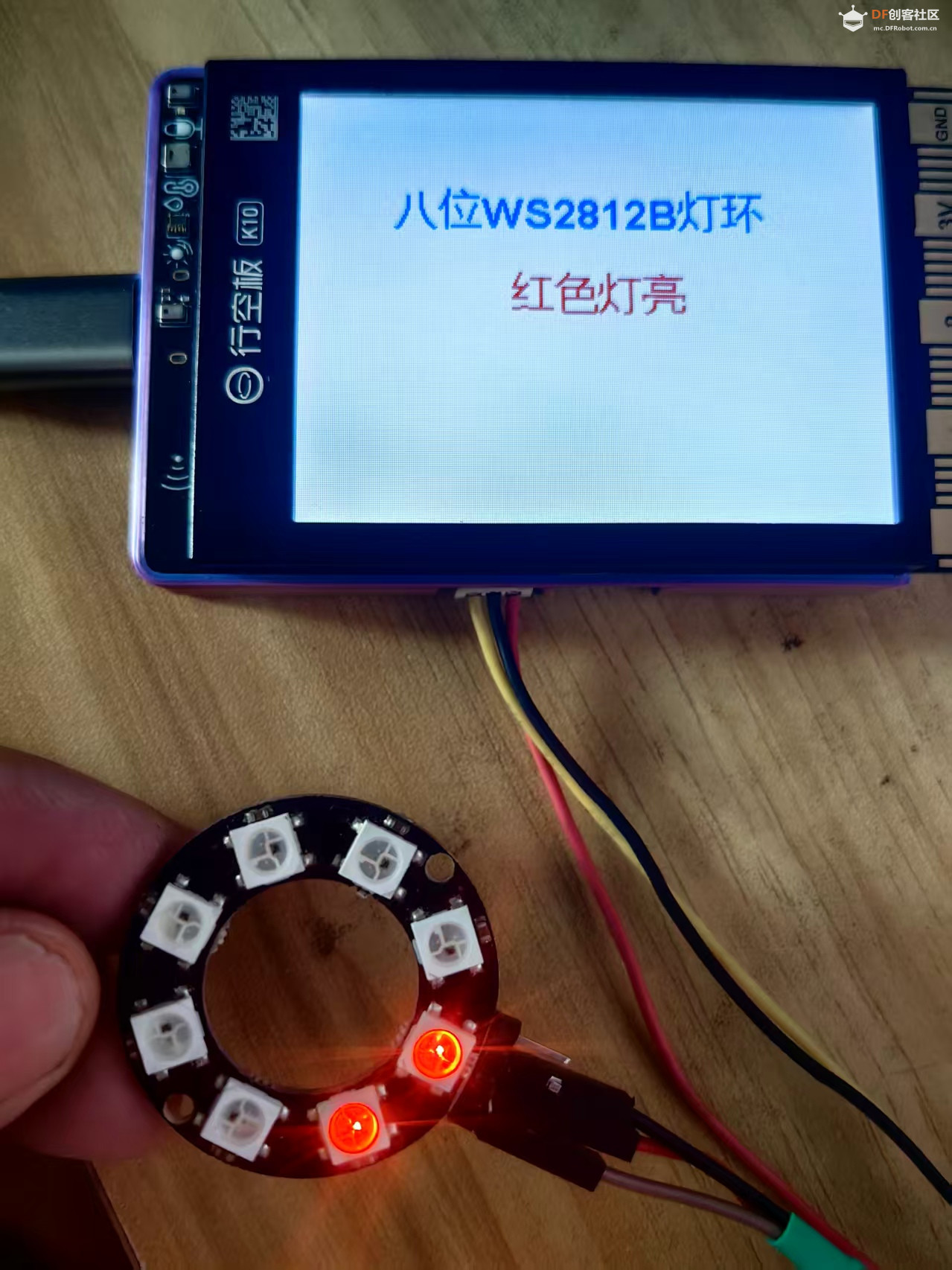

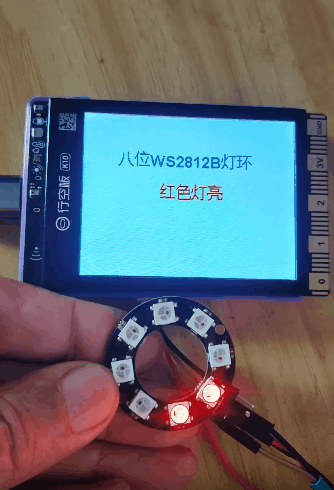

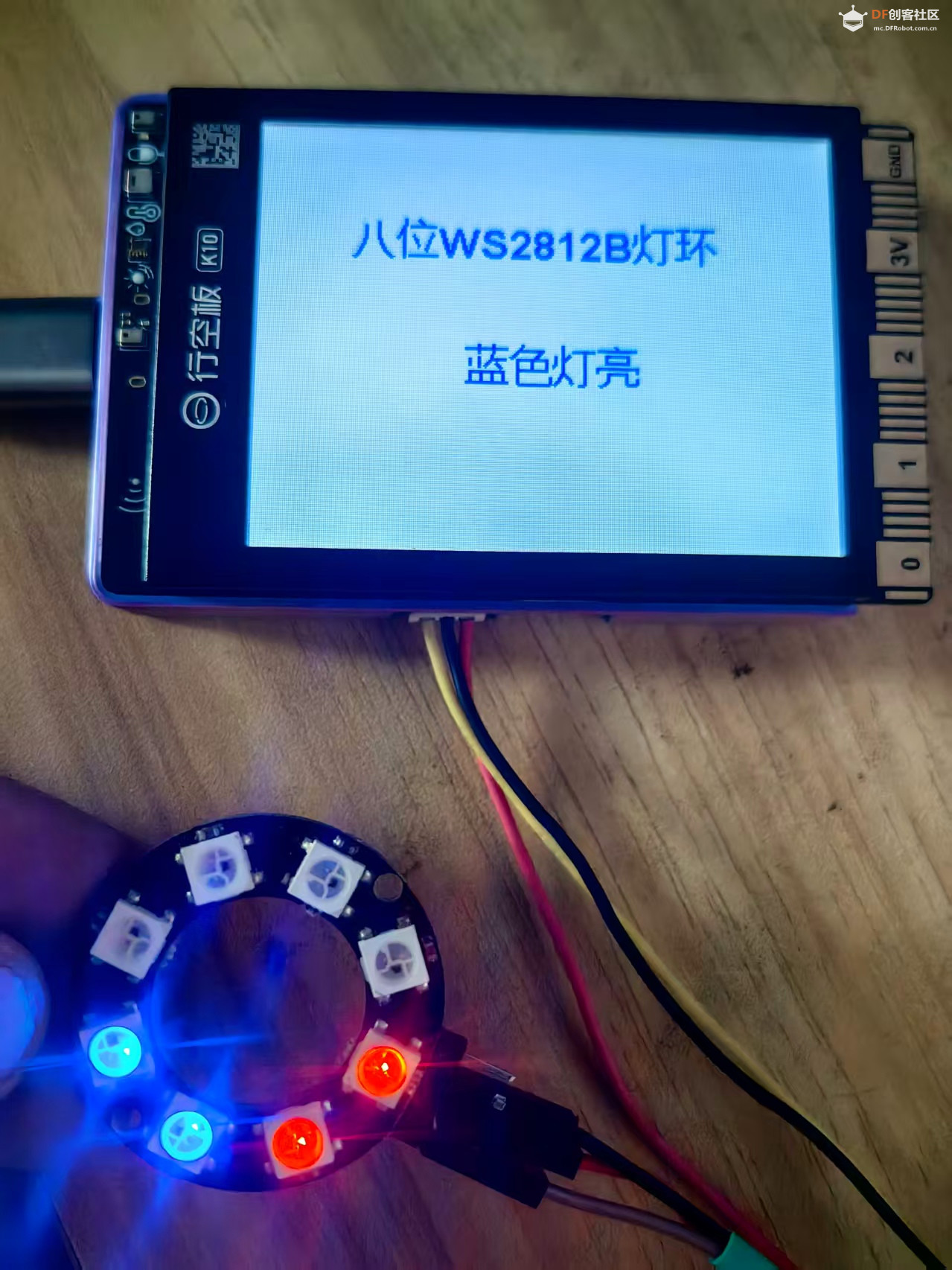

实验场景图与视频记录
