【花雕动手做】MIXORI 20AX2 双路双向有刷电调 2S-6S 模组

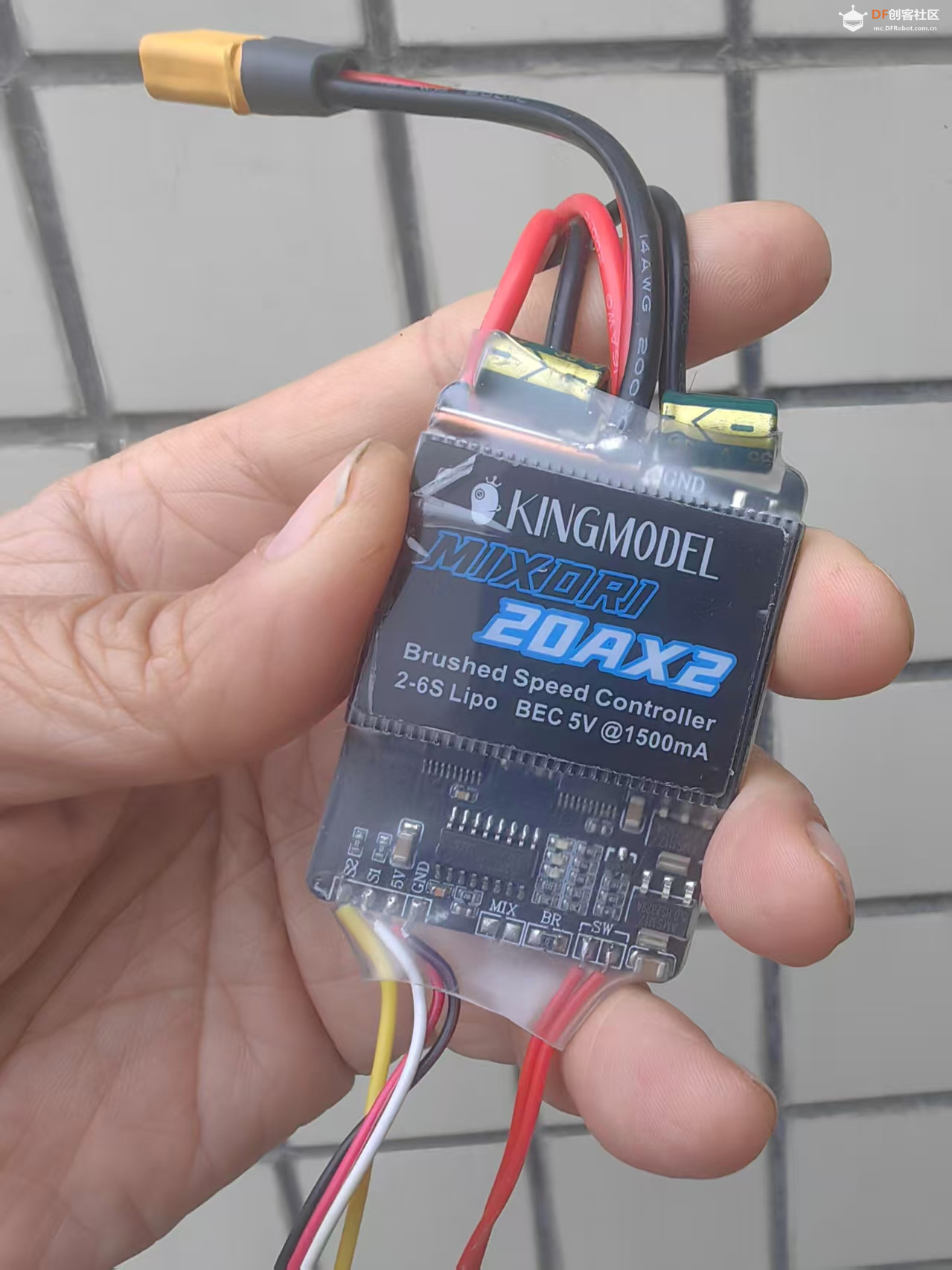

KINGMODEL MIXORI 20AX2 双路有刷电调 模组综合介绍

一、产品概述
KINGMODEL MIXORI 20AX2 双通道双向有刷电调，专为履带 RC 车、坦克、履带机器人开发。支持差速混控模式，一条接收机通道即可实现前进、后退、差速转向；同时支持独立双电机模式，适配单片机自主控制方案。非常适合搭配前面介绍的12V 擦窗机履带减速电机组成完整履带行走动力系统。

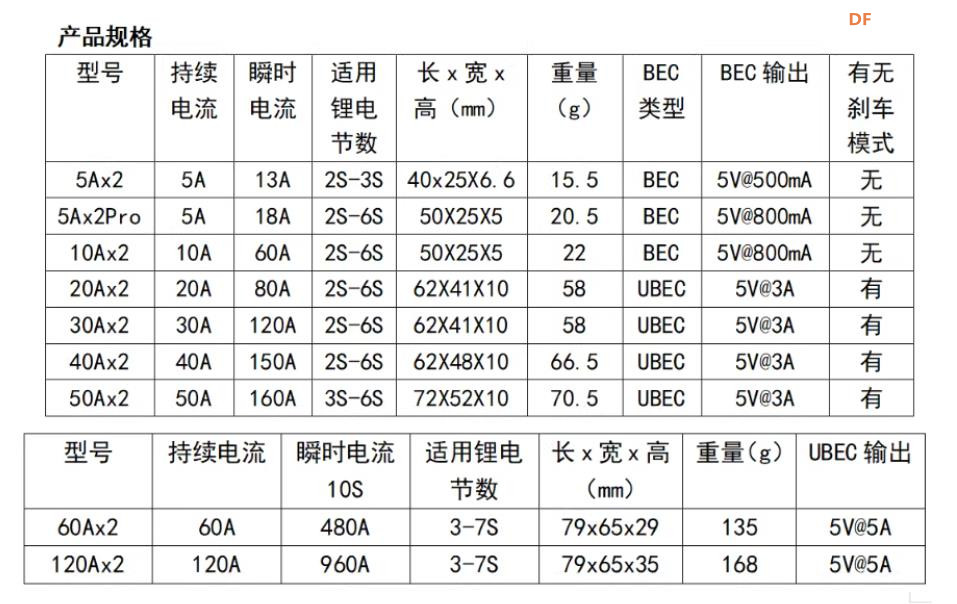

二、核心规格参数
型号：MIXORI 20AX2
持续电流：单通道 20A，峰值短时电流支持冲击负载
供电范围：2~6S 锂电池（DC7.4V~22.2V）
BEC 输出：5V / 1500mA，可为接收机、舵机稳定供电
驱动通道：双路独立双向有刷电机输出
控制信号：标准 PWM 舵机信号（RC 接收机通用）

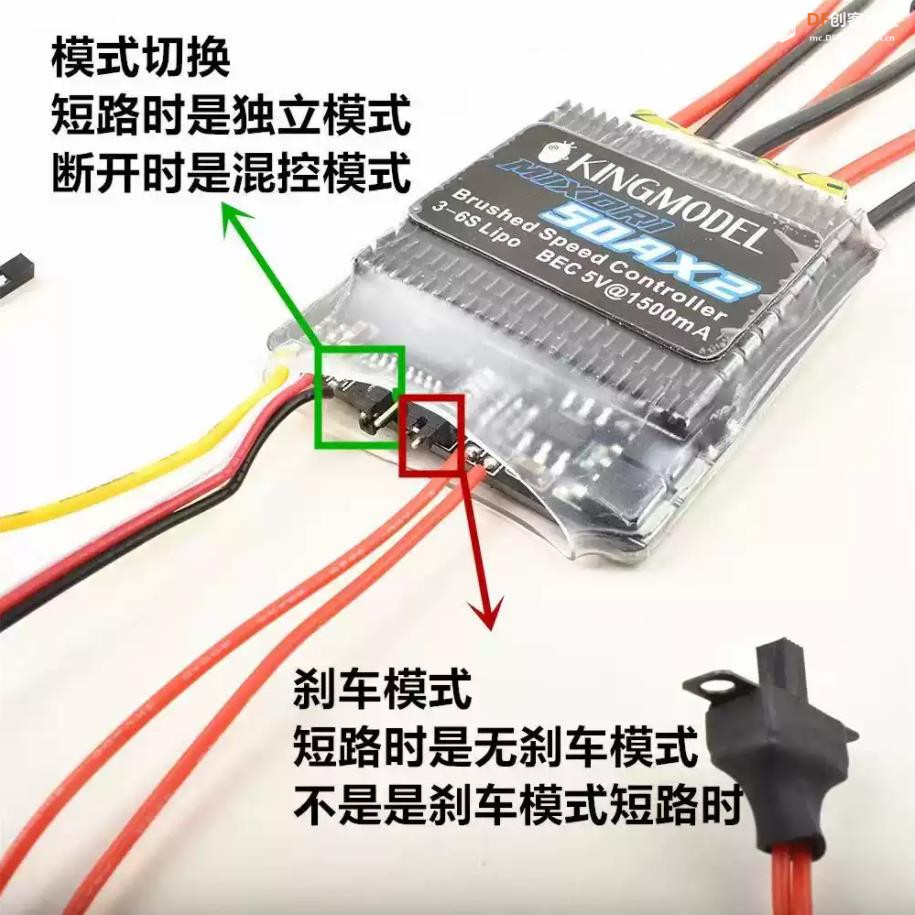

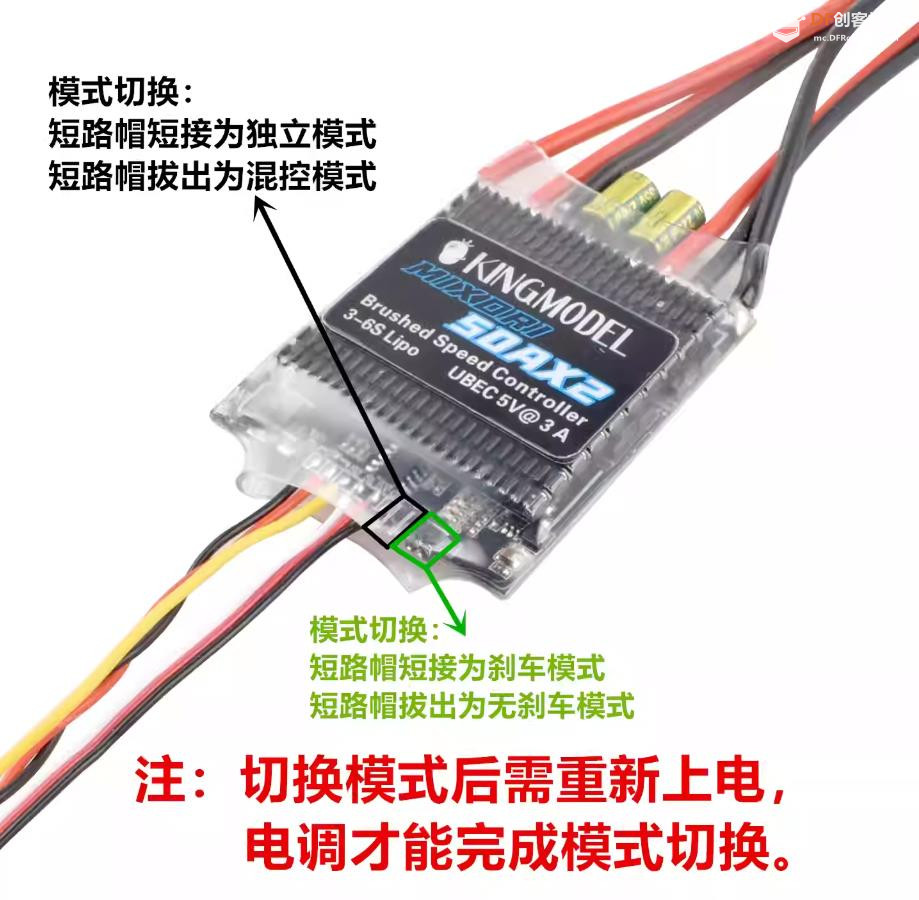

工作模式：混控模式 / 独立双路模式（跳线帽切换）
刹车模式：电子刹车开启 / 无刹车滑行（跳线帽切换）

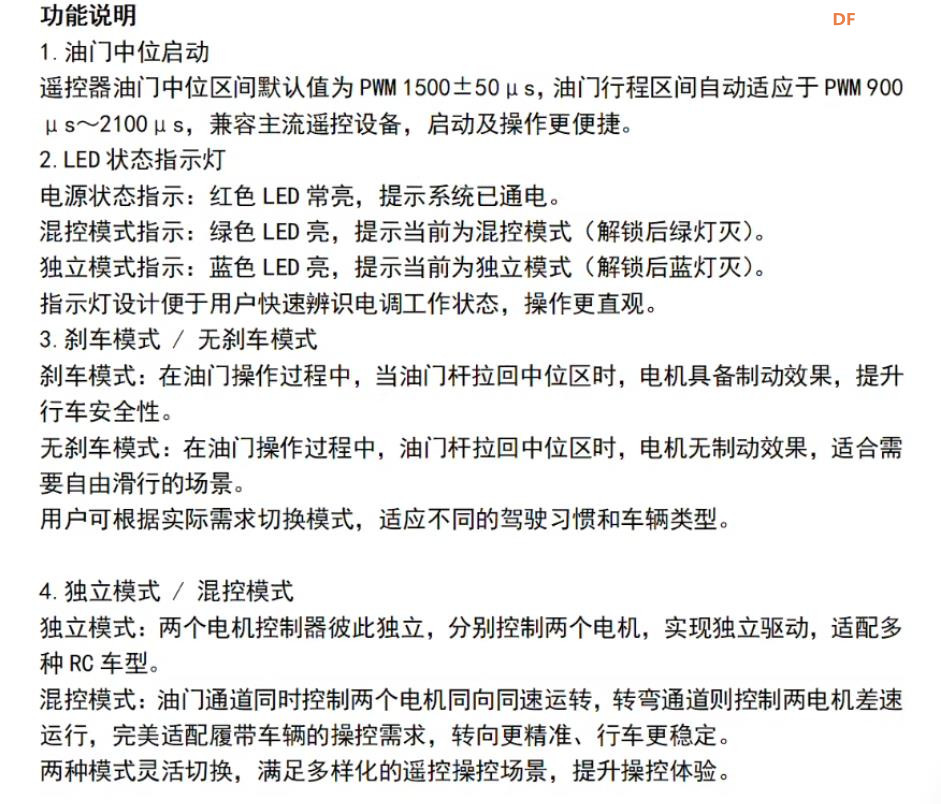

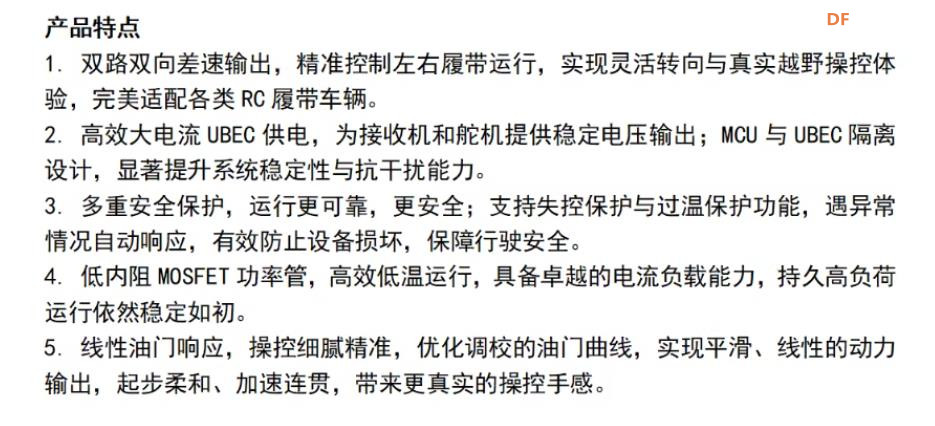

三、核心功能特点
双模式可选，适配多种玩法
混控模式（拔掉跳线帽）：RC 遥控履带车首选。仅占用接收机 2 个通道（油门 + 转向），内部自动差速运算，轻松实现前进、后退、原地转向、漂移转向，即插即用改装遥控坦克、履带模型。
独立模式（跳线帽短接）：两路电机完全独立控制，两路 PWM 信号分别控制左右电机，可对接 ESP32、Arduino、行空板等主控，用于自主机器人、智能履带底盘开发。
重要提醒：修改跳线帽切换模式后，必须重新上电，新模式才能生效。
刹车功能可选
跳线帽短接开启电子刹车，松开油门电机快速锁止，爬坡不易溜车；拔下跳线为无刹车滑行模式，惯性滑行手感更仿真。
稳定内置 BEC 供电
集成隔离型 5V BEC 输出，MCU 与电源隔离设计，抗干扰能力强，直接给接收机、云台舵机供电，无需额外外挂稳压模块。

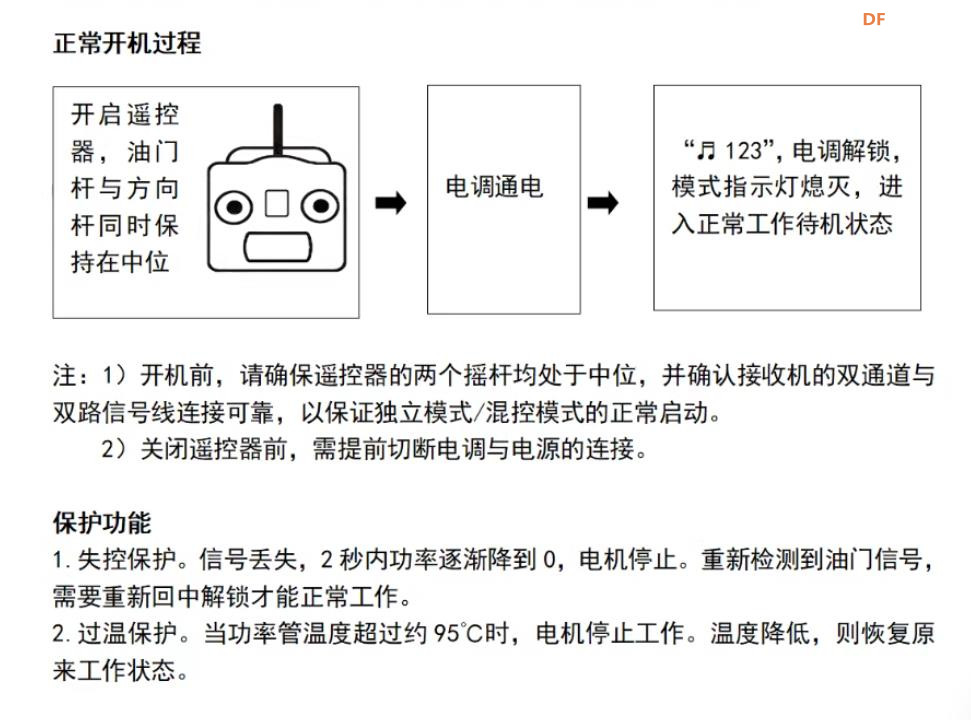

完善硬件保护机制
搭载过温保护、失控保护；信号丢失自动停机，温度超标自动降功率，避免堵转、过热烧毁电机与电调。
采用低内阻 MOS 管，高负载发热更低，持续负重运行稳定性更强。
线性顺滑动力输出
原厂优化油门曲线，动力输出线性柔和，低速不顿挫，起步平顺，遥控操控手感细腻，适合精细操控履带机器人。

四、典型搭配方案
动力电机：12V 擦窗机履带减速电机（YR395SH 履带模组）
供电电源：3S 锂电池（12V 左右，完美匹配电机额定电压）
控制方案 1（遥控模型）：RC 遥控器 + 接收机 → 电调混控模式，直接组装遥控坦克、挖掘机。
控制方案 2（自主智能车）：ESP32 / 行空板 → 电调独立模式，主控输出两路 PWM 控制，配合编码器实现闭环行走、自动驾驶。

五、使用注意事项

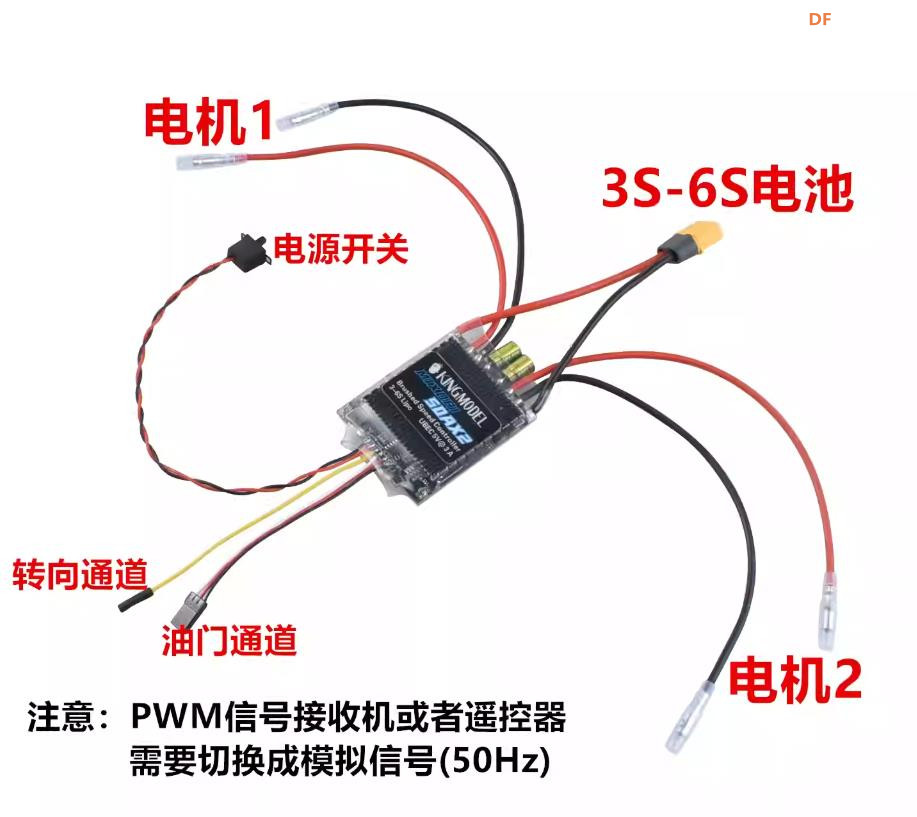

电机正负极接线可互换，用于调整电机转向；接线完成上电前检查避免短路。
履带电机容易出现堵转，程序 / 遥控操作尽量避免长时间卡死，防止持续大电流发热。
BEC 负载不要超过额定 1.5A，不要挂载过多舵机，防止供电压降。
锂电池电压范围宽，使用 2S~6S 电池均可；搭配 12V 电机推荐使用 3S 锂电。

六、适用场景
履带遥控坦克、挖掘机、工程 RC 模型
Arduino/ESP32 履带式自主机器人底盘
教育竞赛小车、小型巡检履带机器人
擦窗机拆机履带减速电机配套驱动方案
