# TKS‑M8 直流电机正反转控制器

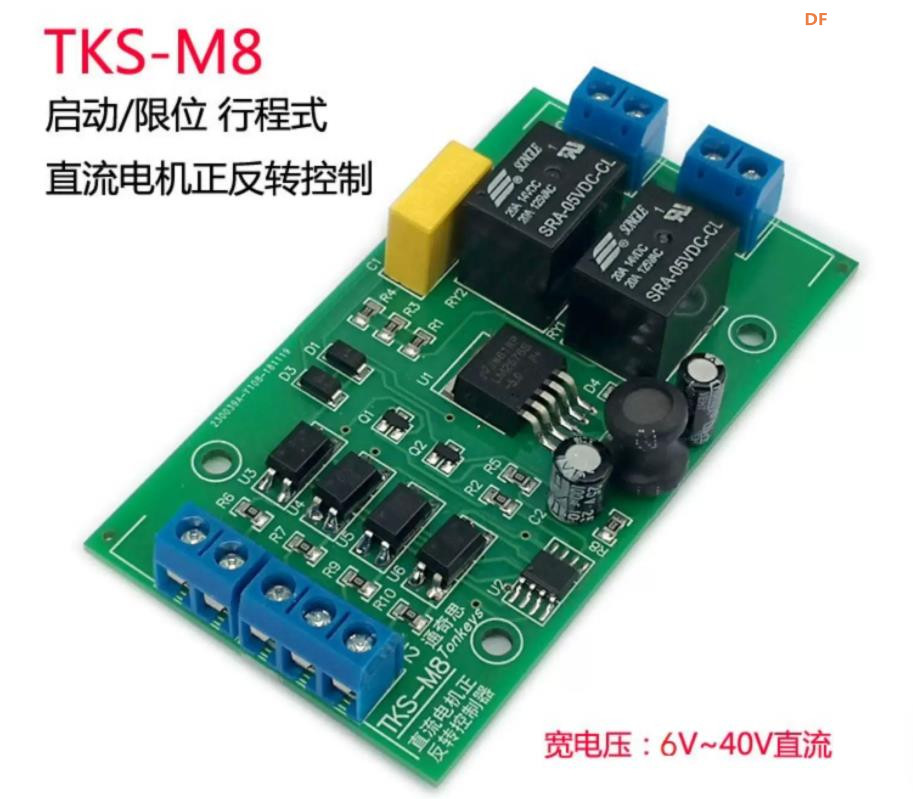

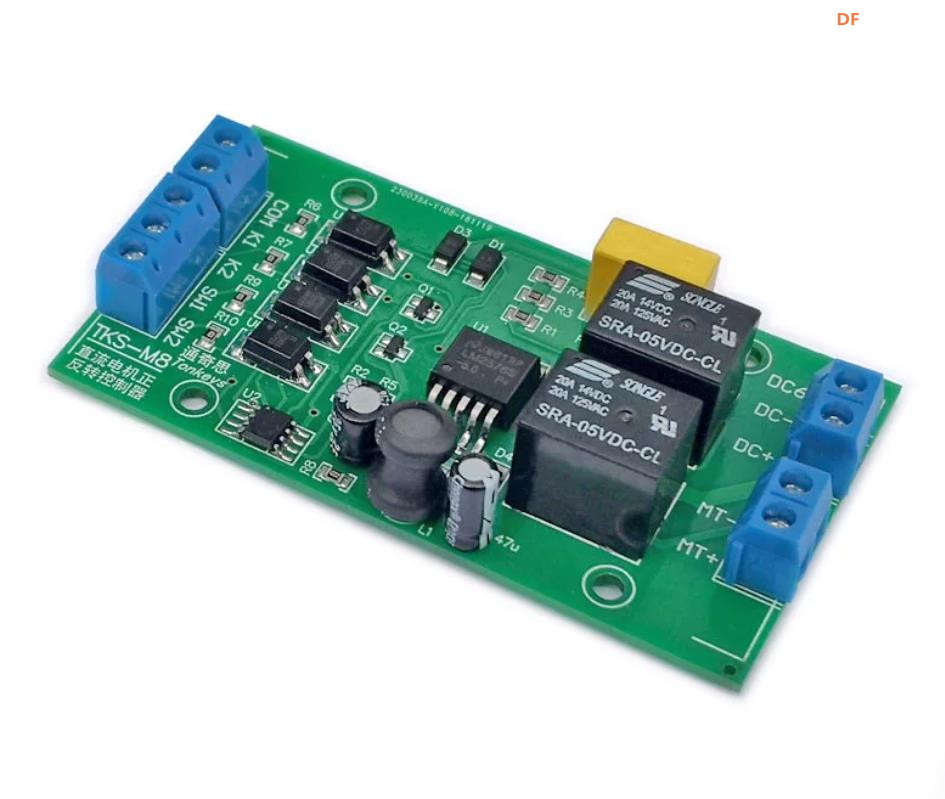

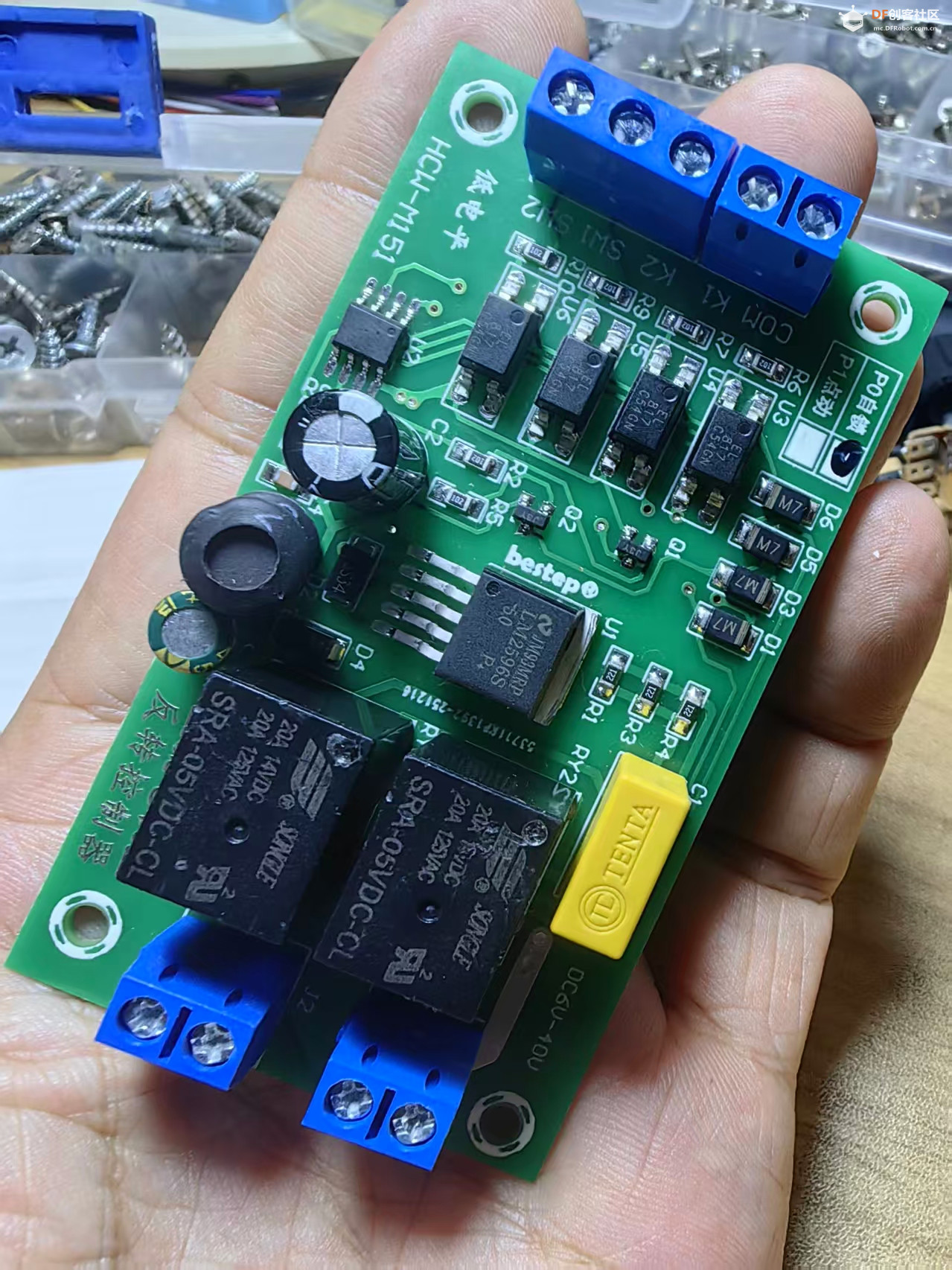

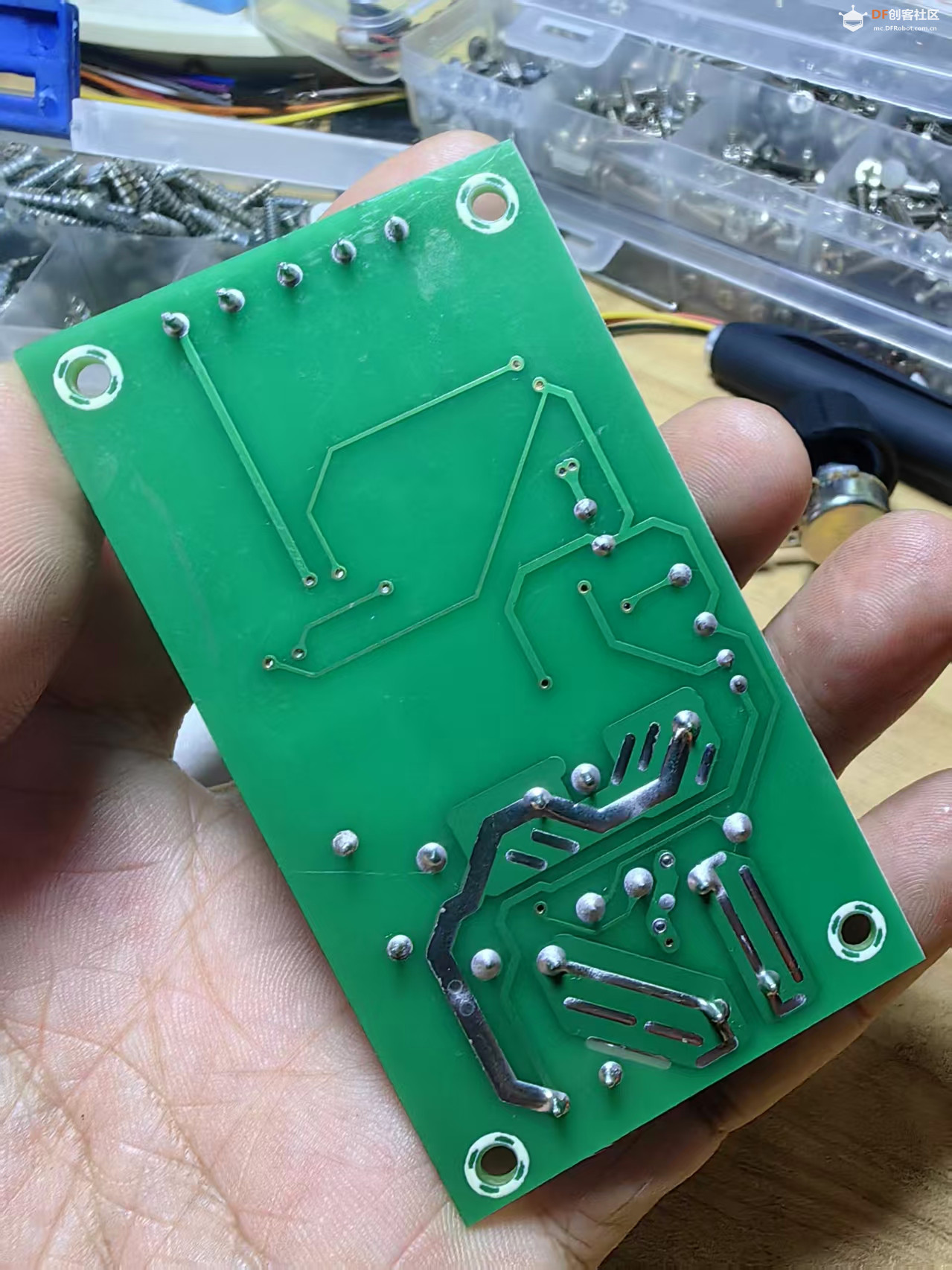

TKS‑M8 是一款继电器式**行程限位型直流有刷电机正反转控制板**，采用继电器硬件逻辑实现电机正转、反转运行，自带正 / 反转限位停机功能，无需编写程序，外接开关信号即可完成控制，非常适合 DIY 机构、往复运动装置、小车执行机构、升降模组等场景，也可搭配 Arduino、ESP32 IO 口做自动化控制。
> 注意：该板为继电器开关输出，**不支持调速，只控制电机启停与转向**。

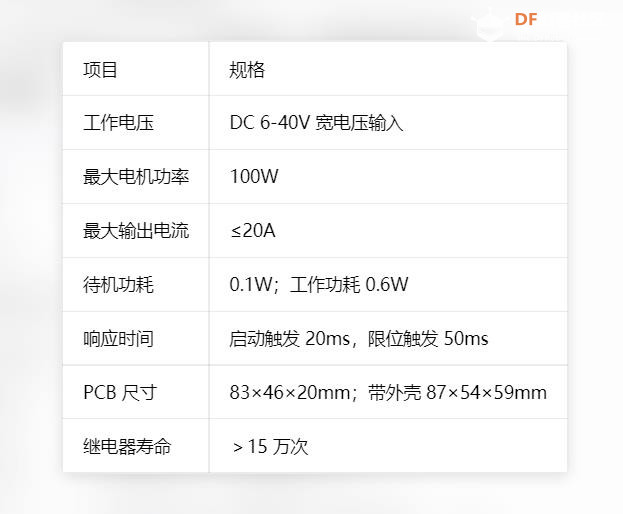

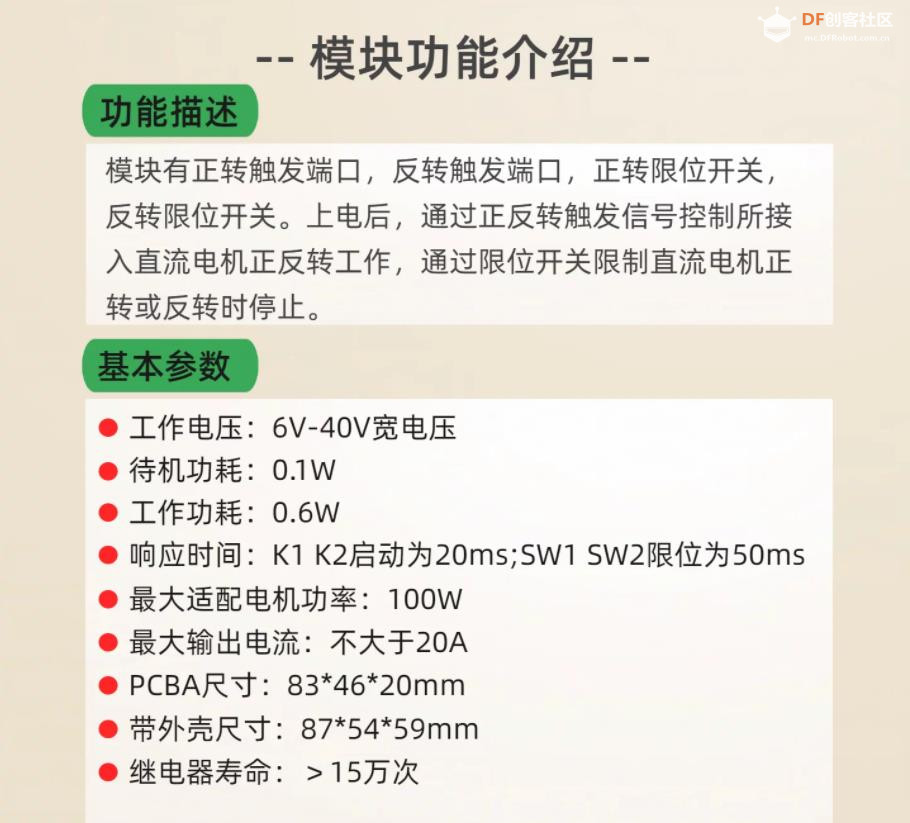

## 1、核心电气参数

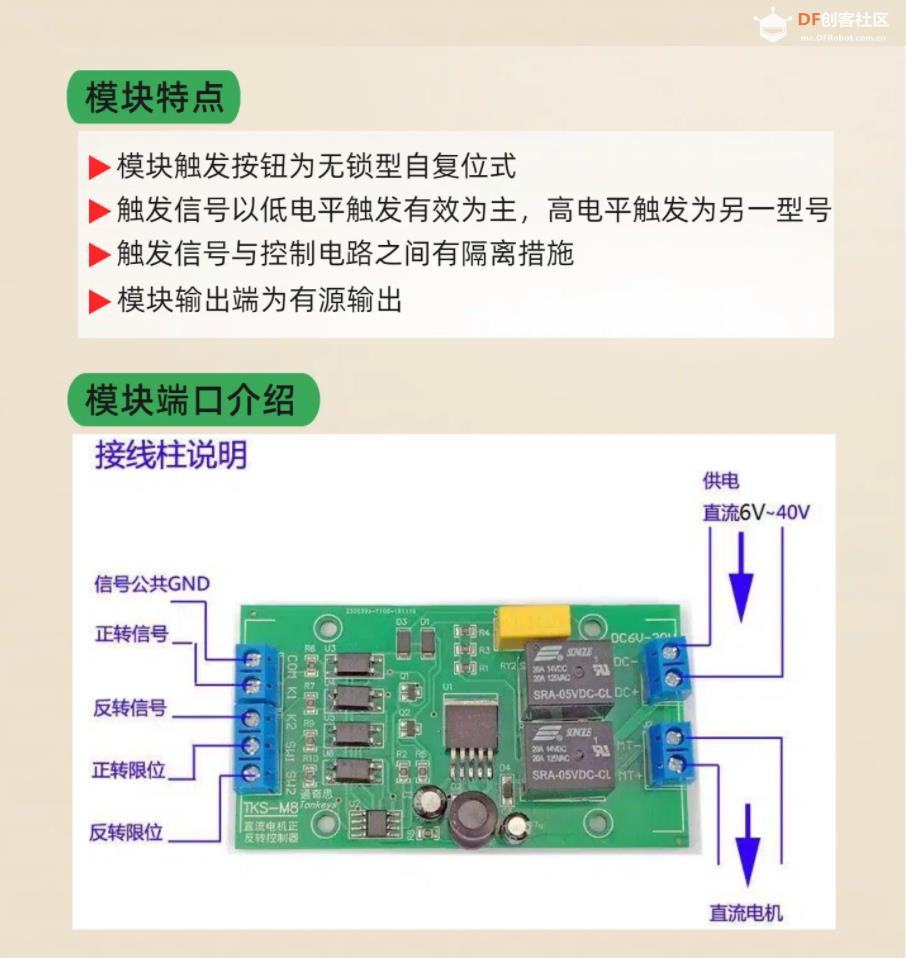

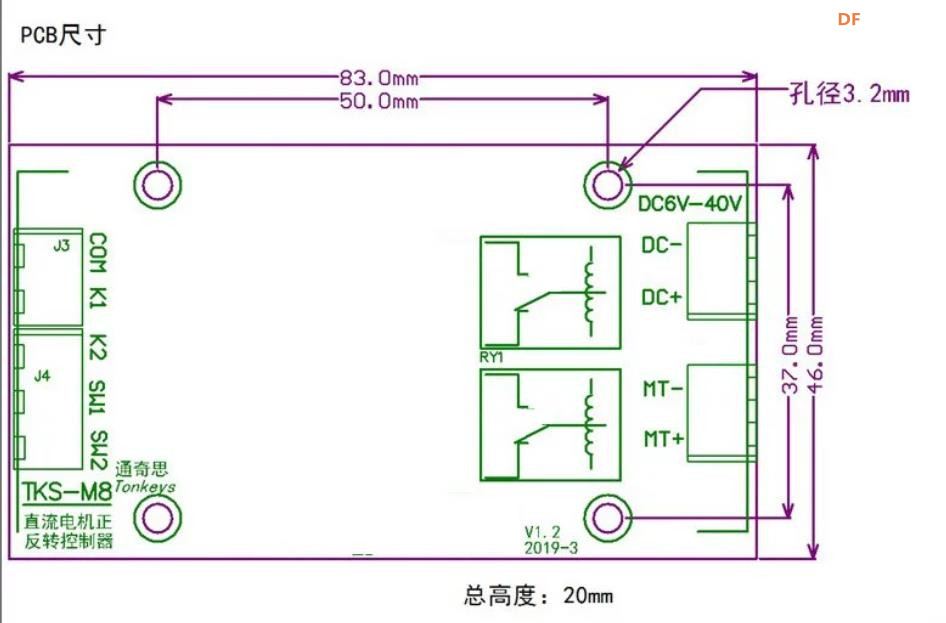

## 2、端口说明

1. **电源端子**：DC6‑40V 直流电源输入，给控制板与电机供电
2. **电机端子**：接直流有刷电机

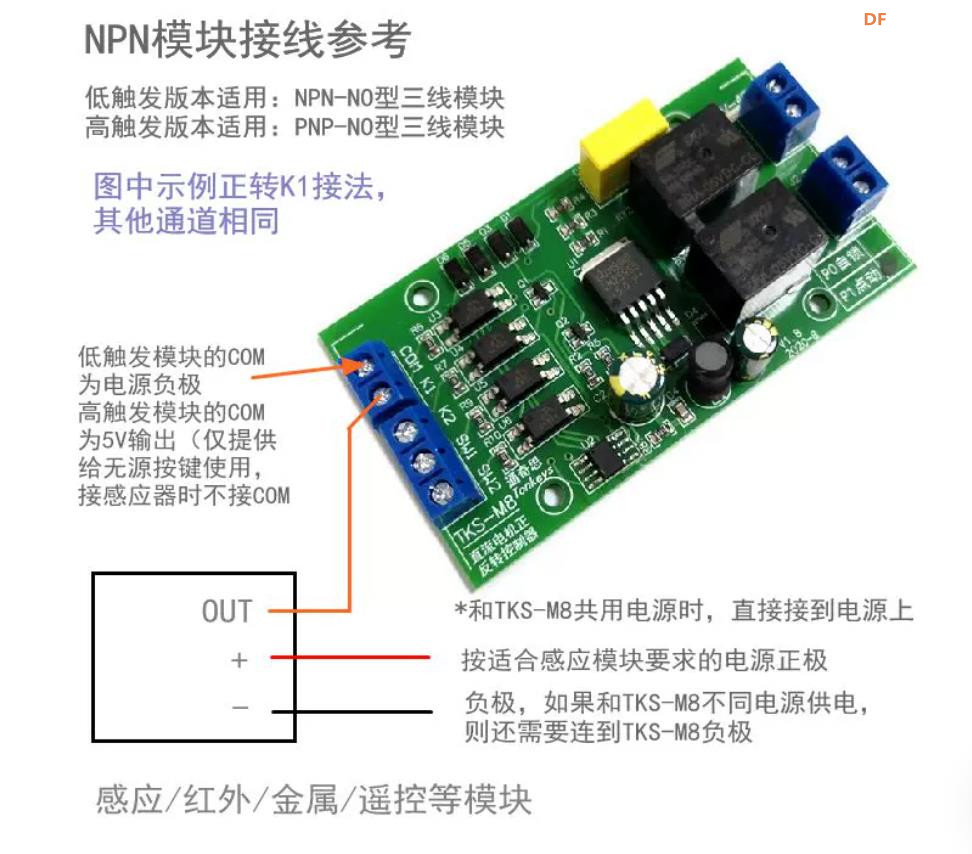

3. **信号端子（5 路）**

- 信号公共 GND：信号地，控制器 IO 地需要与此共地

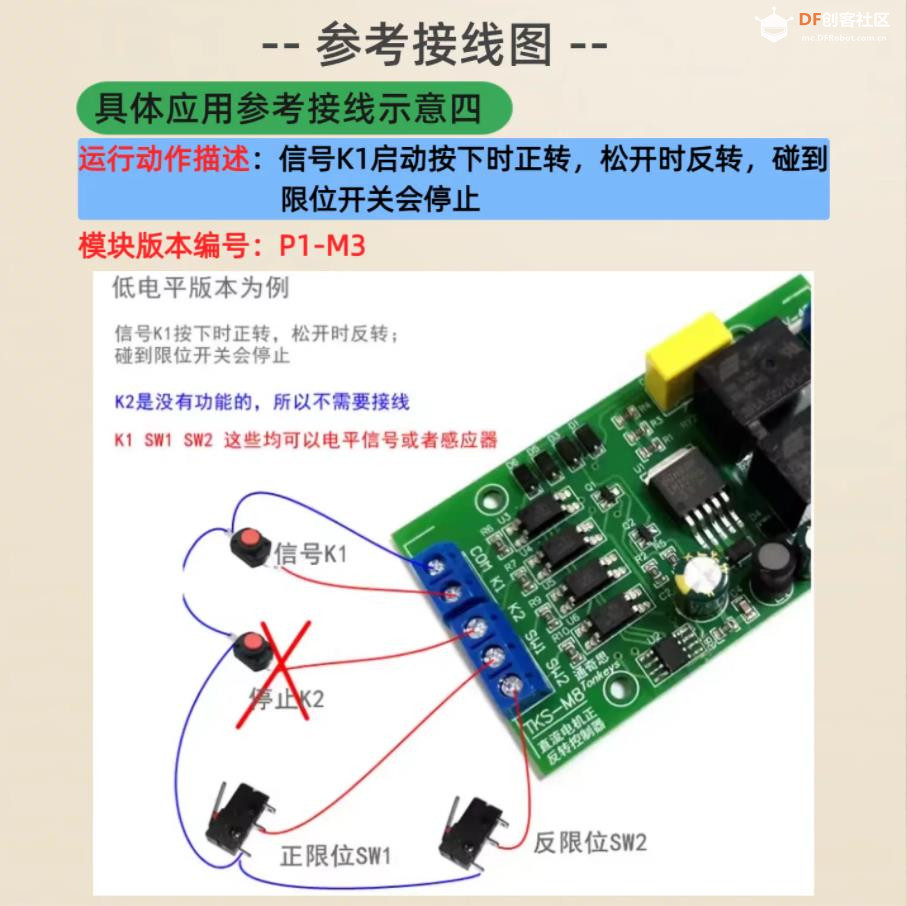

- 正转信号：低电平触发，触发后电机正转
- 反转信号：低电平触发，触发后电机反转
- 正转限位：接限位开关，触发后立刻停止正转方向运行
- 反转限位：接限位开关，触发后立刻停止反转方向运行

## 3、模块主要特点

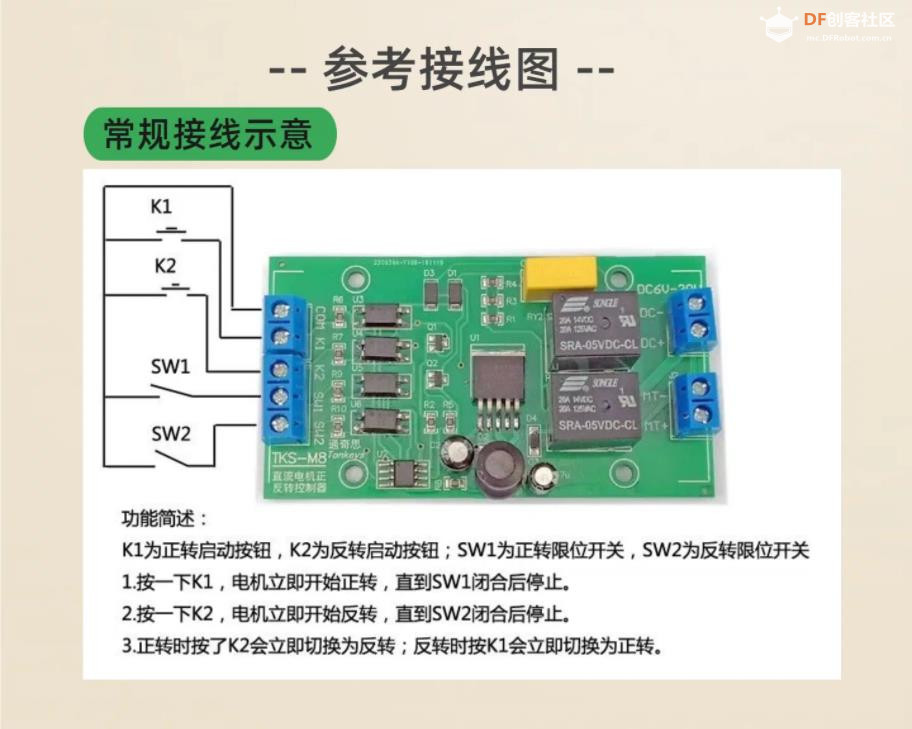

1. **硬件逻辑限位**：外接行程开关，到达位置自动切断对应方向输出，防止机构冲顶撞坏，是往复机构核心功能。限位只锁止对应方向，反向依旧可以正常运行。

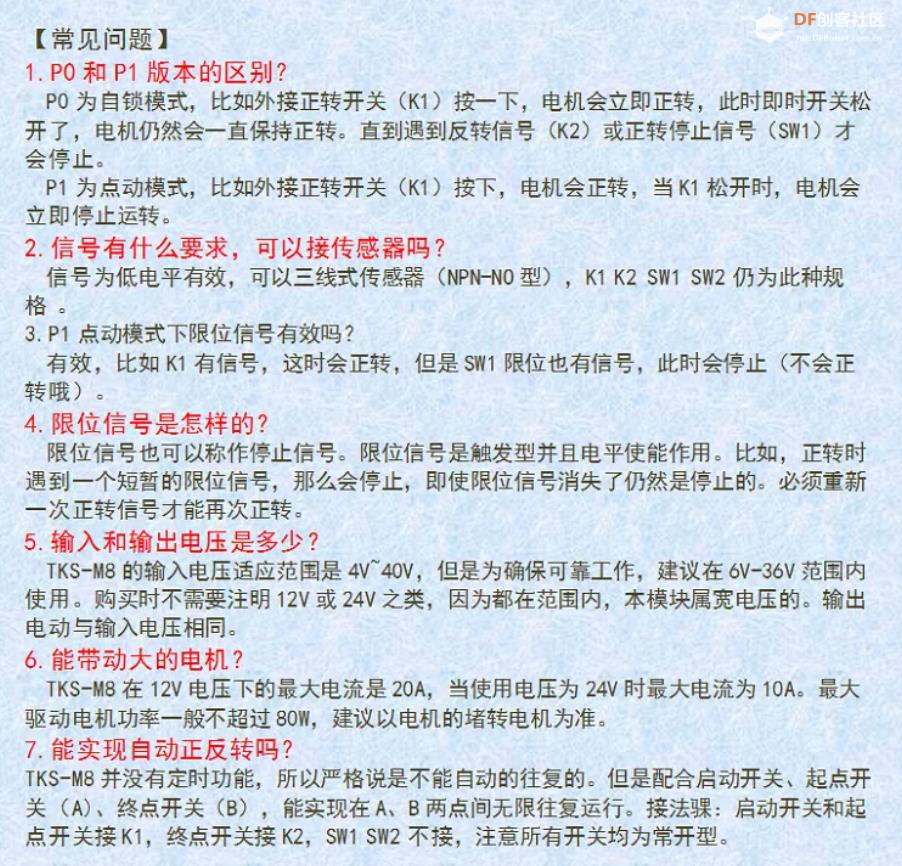

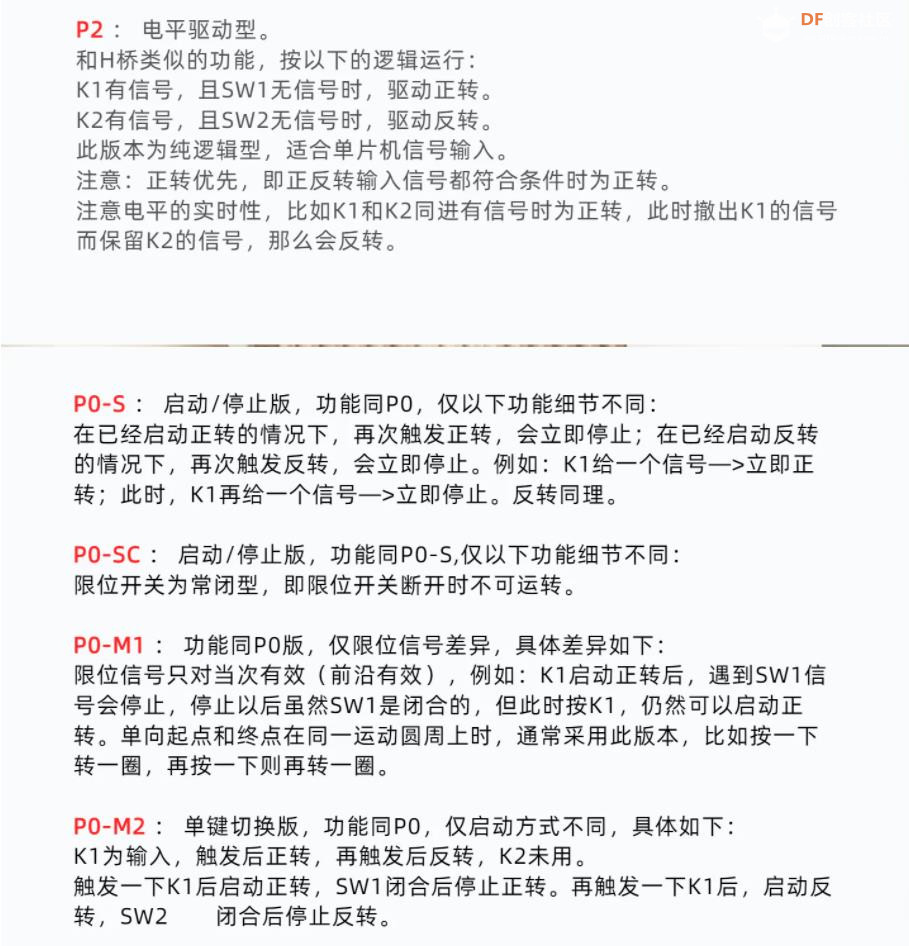

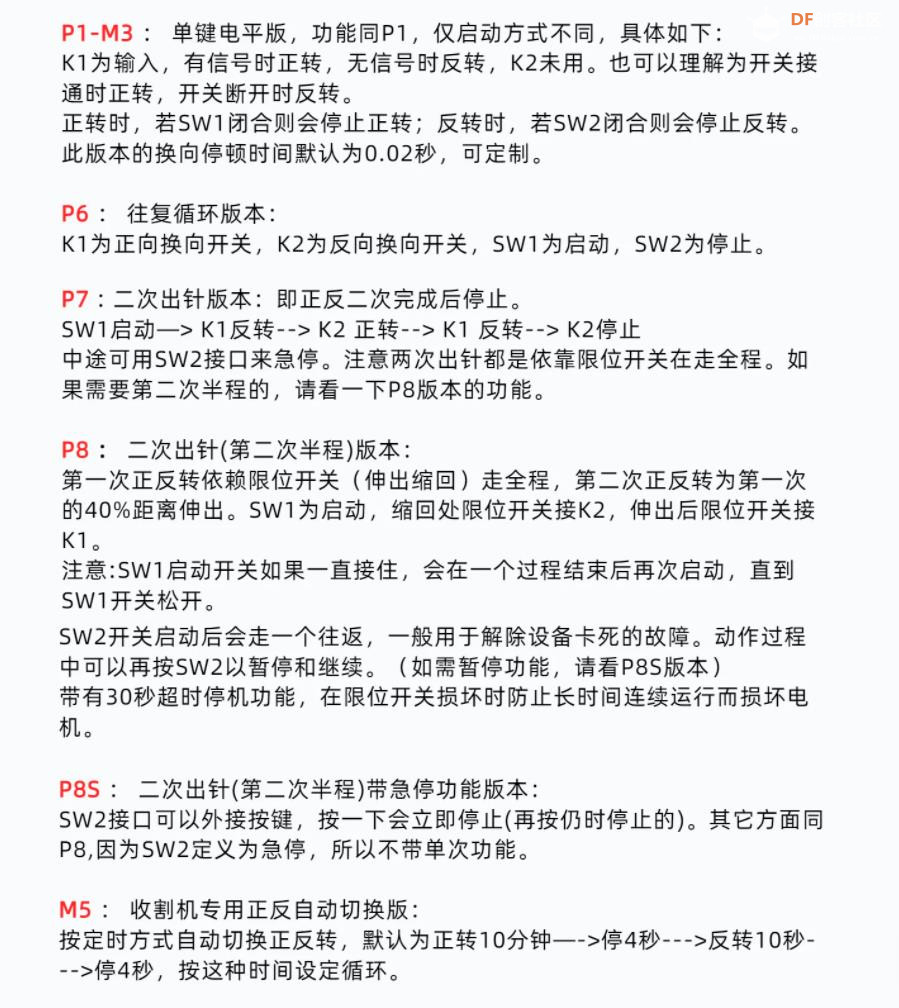

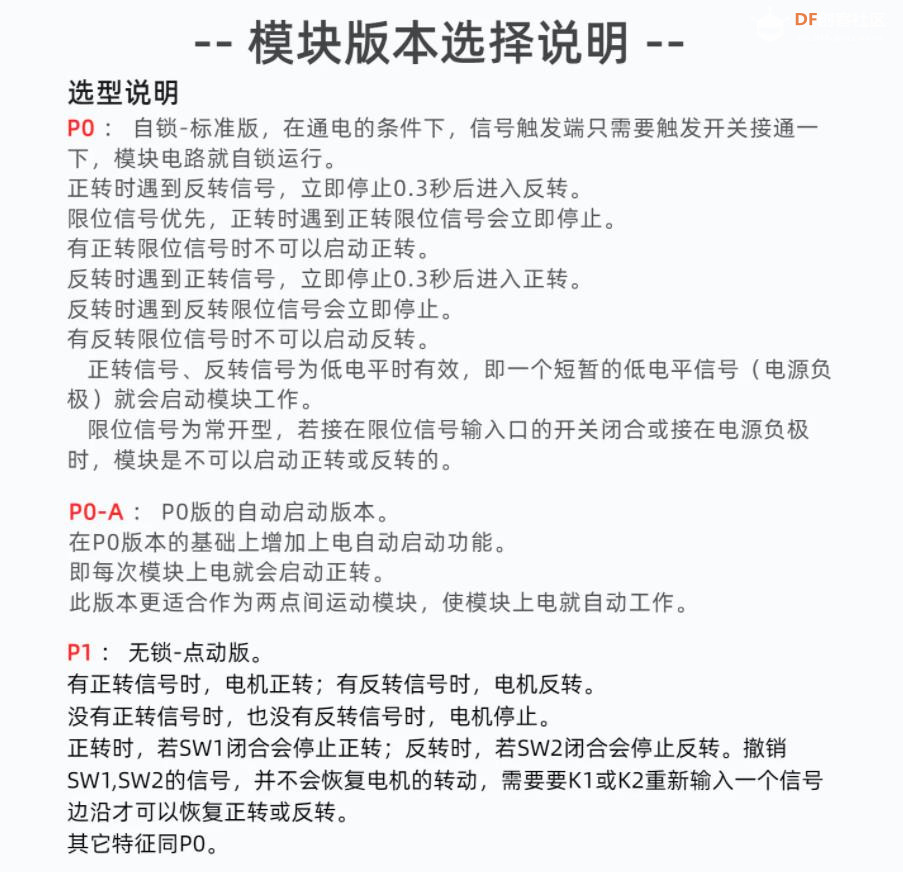

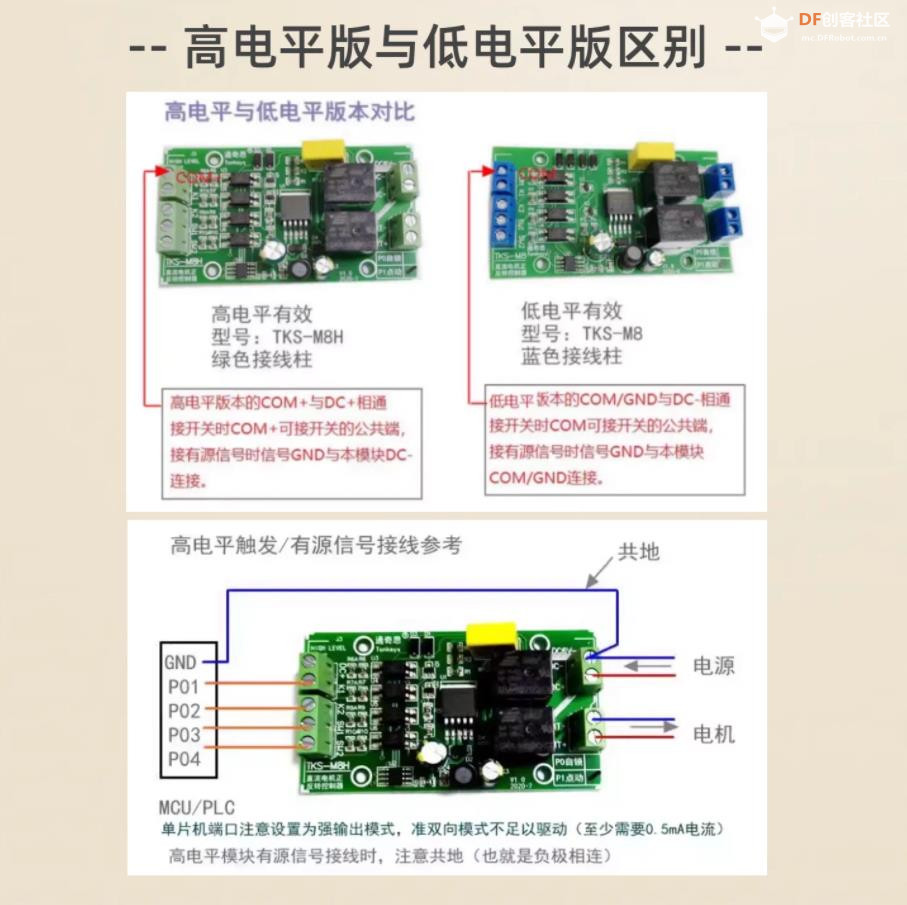

2. **触发方式**：默认**低电平有效触发**；可选购高电平版本。触发为自复位，短信号即可启动电机持续运转，不需要一直维持触发电平。

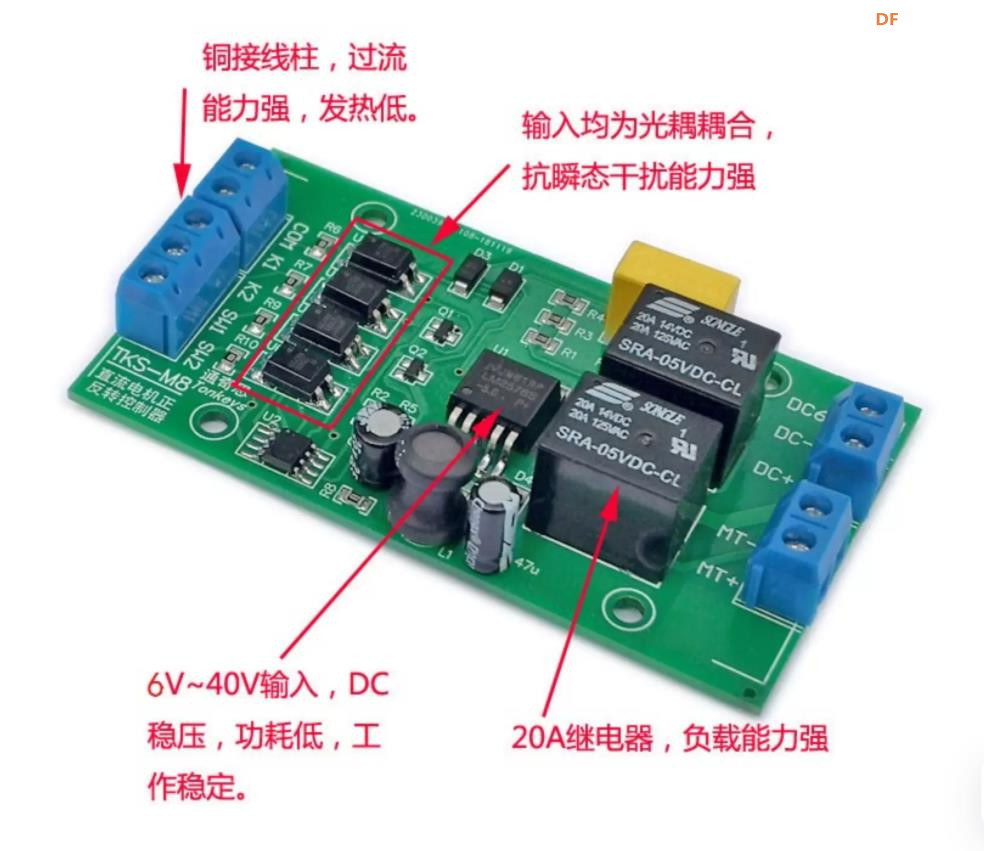

3. **光电隔离**：控制信号与功率回路隔离，单片机 IO 不容易被电机反电动势干扰损坏。
4. **有源继电器输出**：板上继电器直接输出电机功率，不需要额外功率驱动；继电器支持最大 20A 短时电流，适合大扭力直流有刷电机。
5. **使用两种模式**

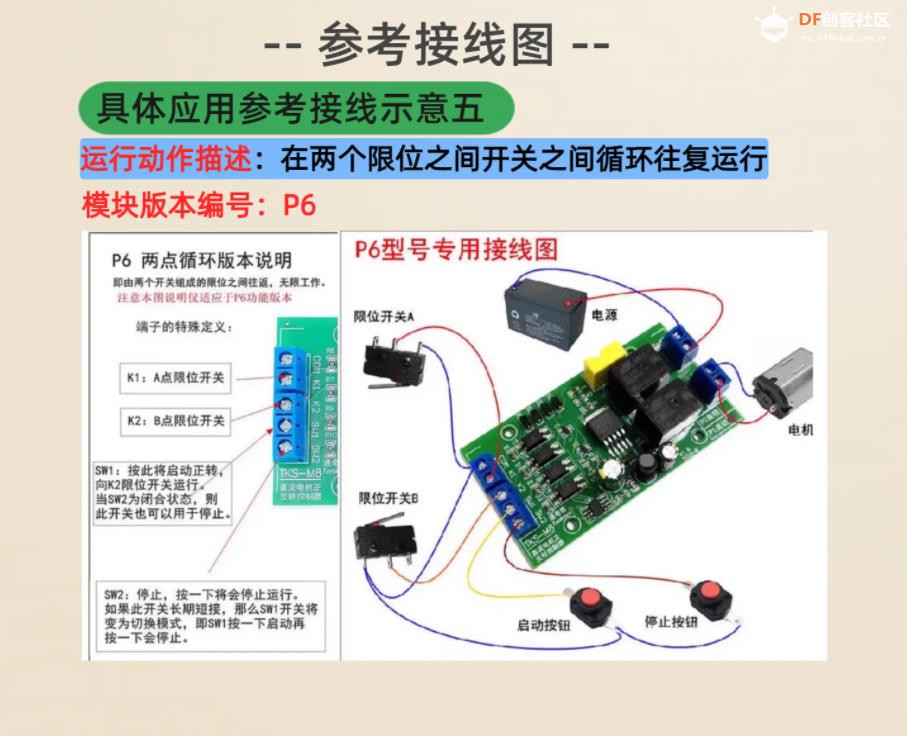

   - 手动模式：外接自复位按钮开关，实现人工按键控制正反转 + 限位停机。

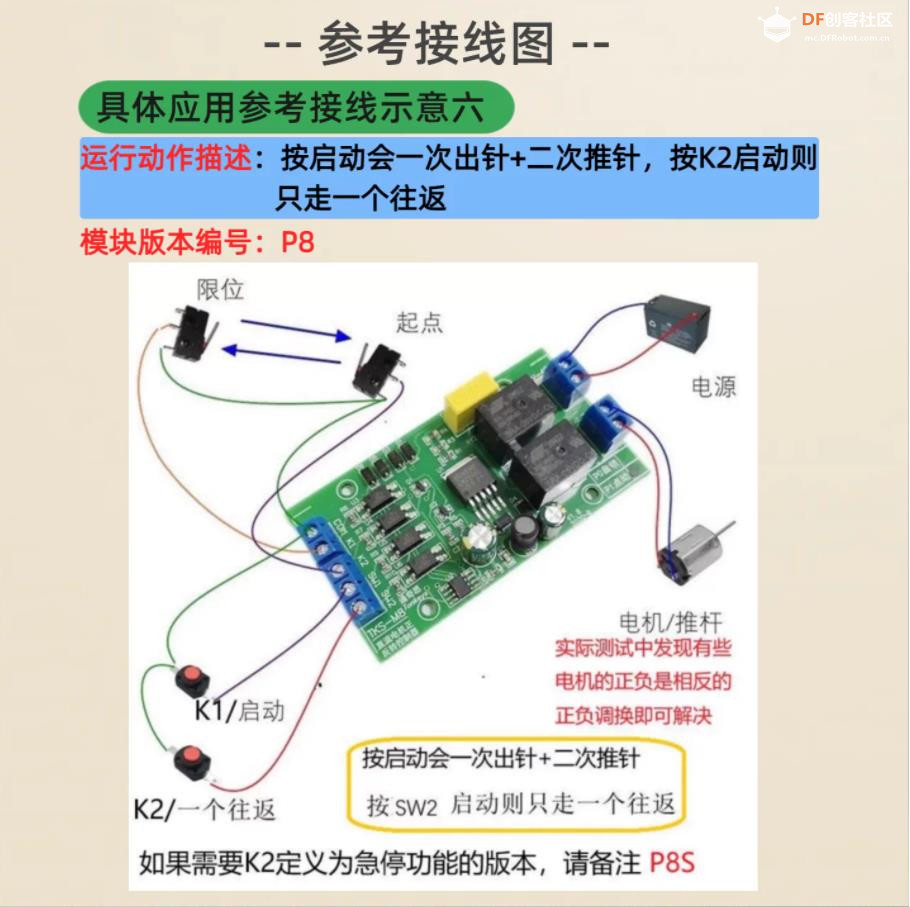

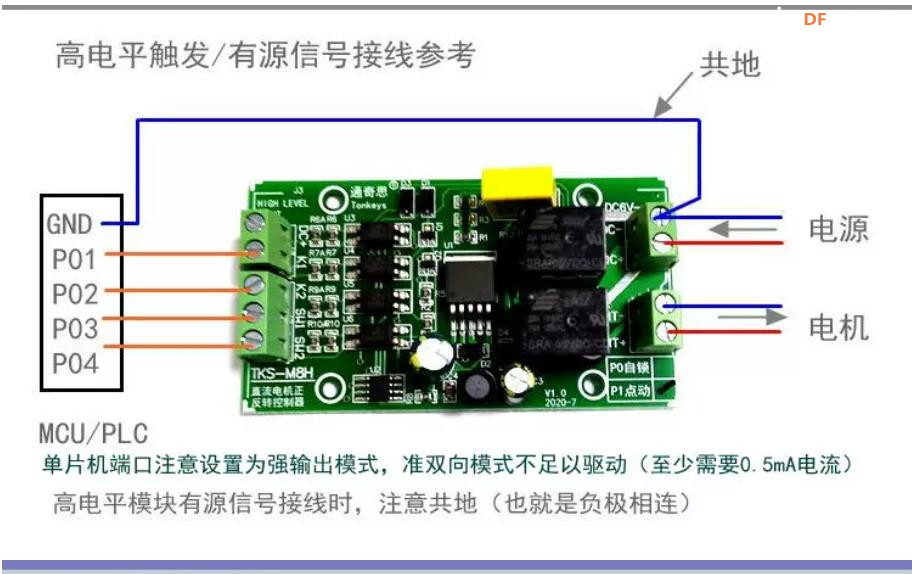

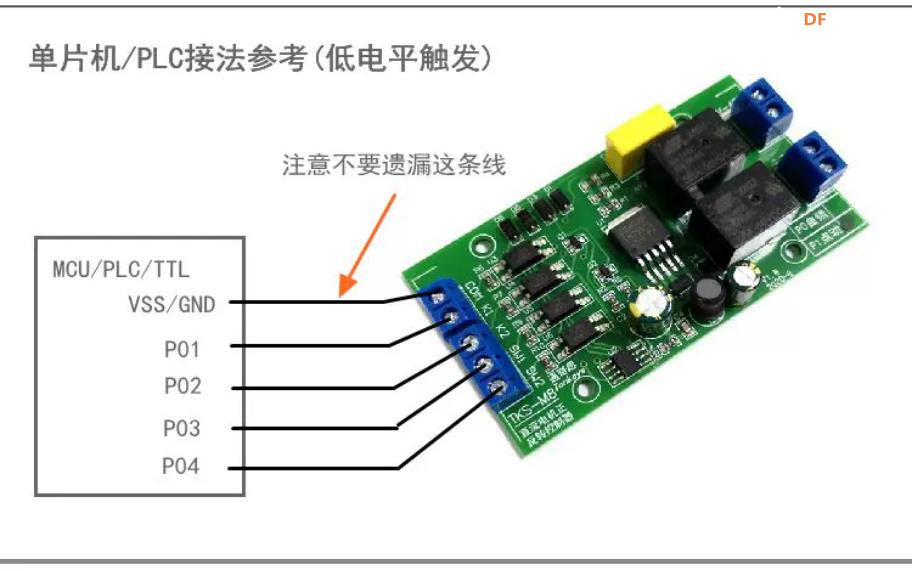

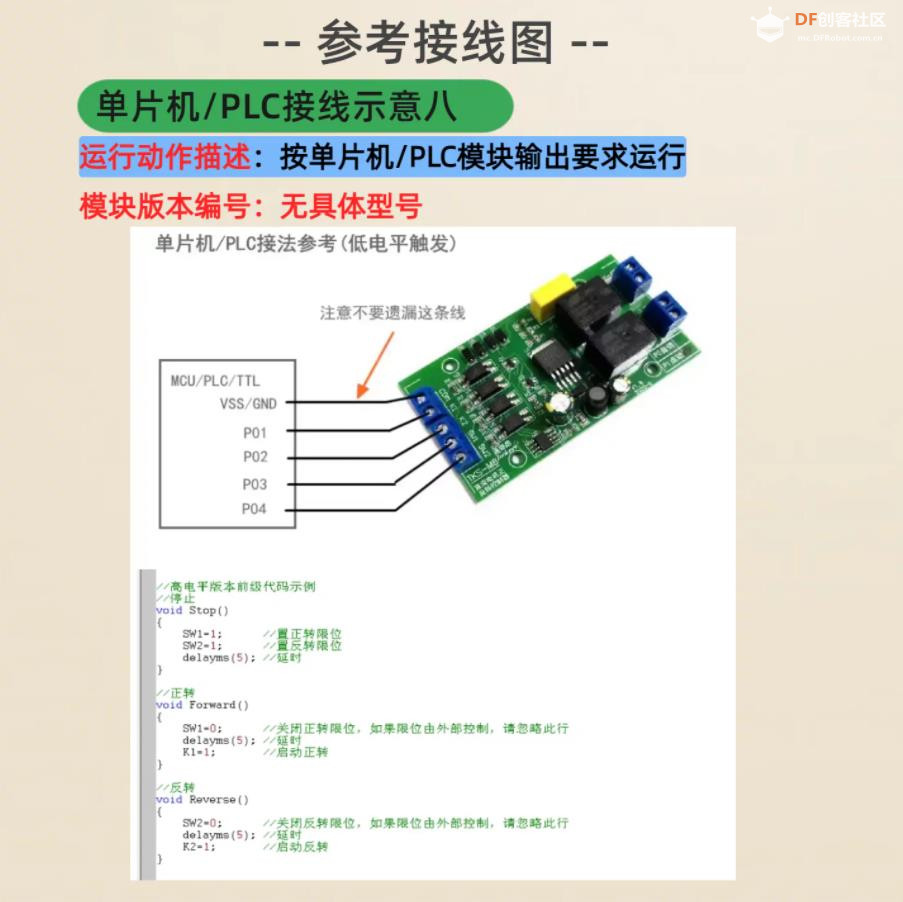

   - 单片机自动模式：Arduino/ESP32 IO 口输出低电平脉冲，来触发正反转，外接限位开关实现自动往复运动。

## 4、典型工作逻辑

1. 上电待机；

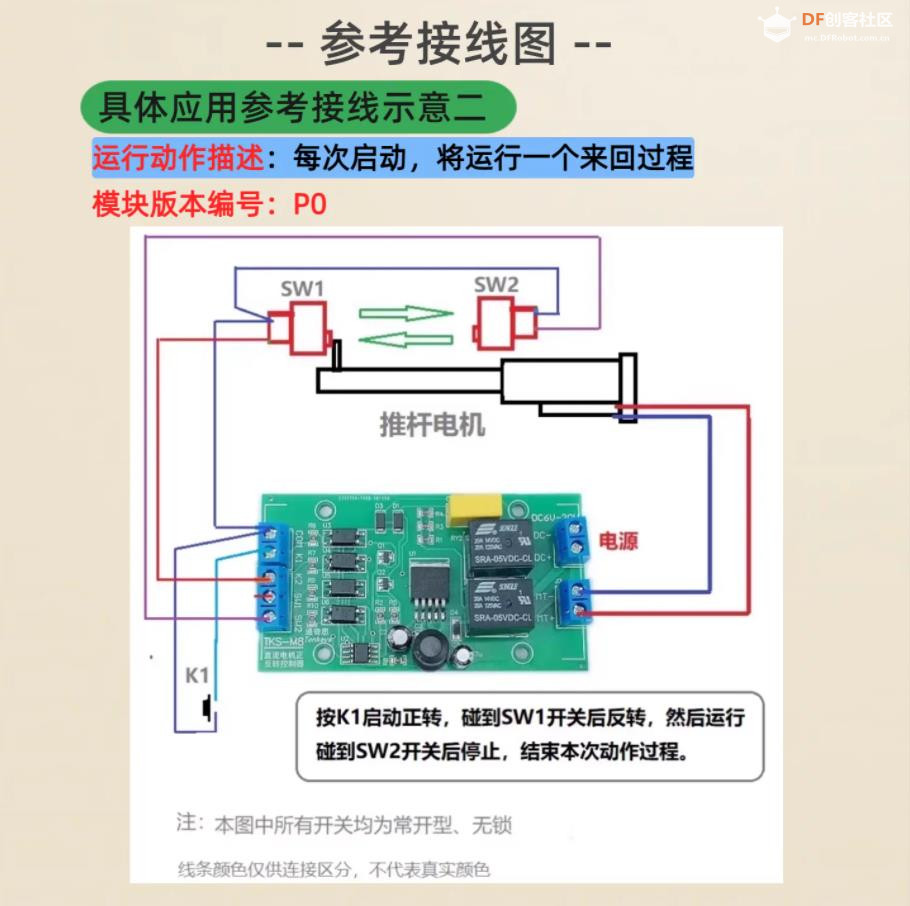

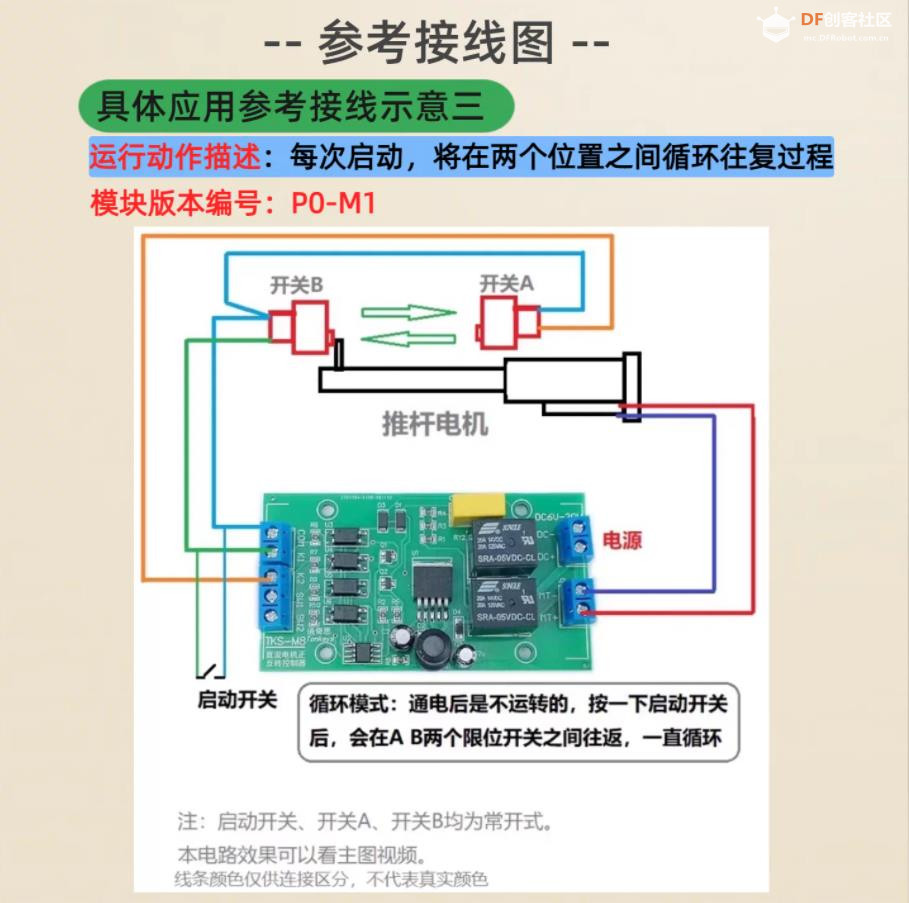

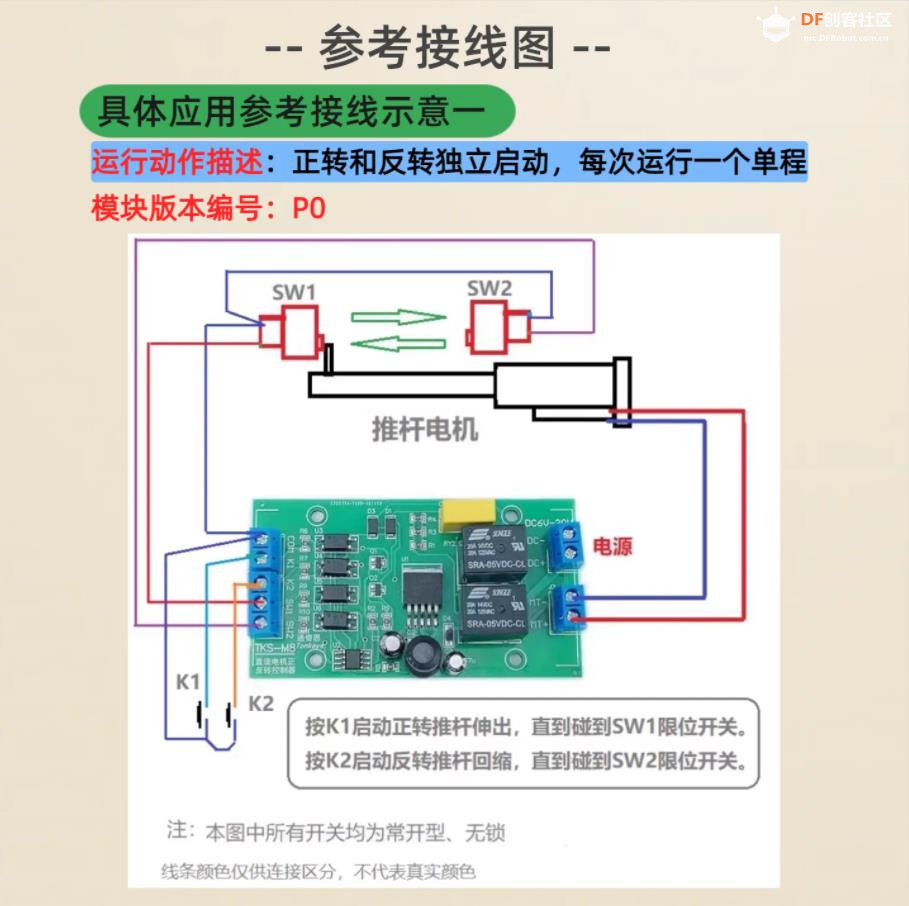

2. 给「正转信号」一个低电平脉冲 → 电机持续正转；碰到**正转限位开关**，电机立刻停止正转；此时发送反转信号依旧可以反向运行；
3. 给「反转信号」一个低电平脉冲 → 电机持续反转；碰到**反转限位开关**，电机立刻停止反转；
4. 限位开关只阻断本方向，不会锁死整个系统，机构可以反向退出限位位置。

## 5、适用场景

- DIY 往复运动机构、升降模组、推拉杆控制
- 机器人执行机构、闸门、小型传送装置
- 单片机项目做大功率直流电机转向控制（无需 H 桥模块）
- 设备改造，实现带硬限位保护的电机正反转

## 6、使用注意事项

1. *无调速功能**，只能控制转向与启停，不能调节电机转速。
2. 继电器属于开关器件，感性直流电机建议并联续流二极管在电机两端，吸收反向电动势，延长继电器寿命。
3. 信号控制端必须和单片机**共 GND**，否则触发信号无法识别。
4. 电流不要长期满 20A 运行，20A 为短时峰值，长期工作建议控制在 10A 以内。

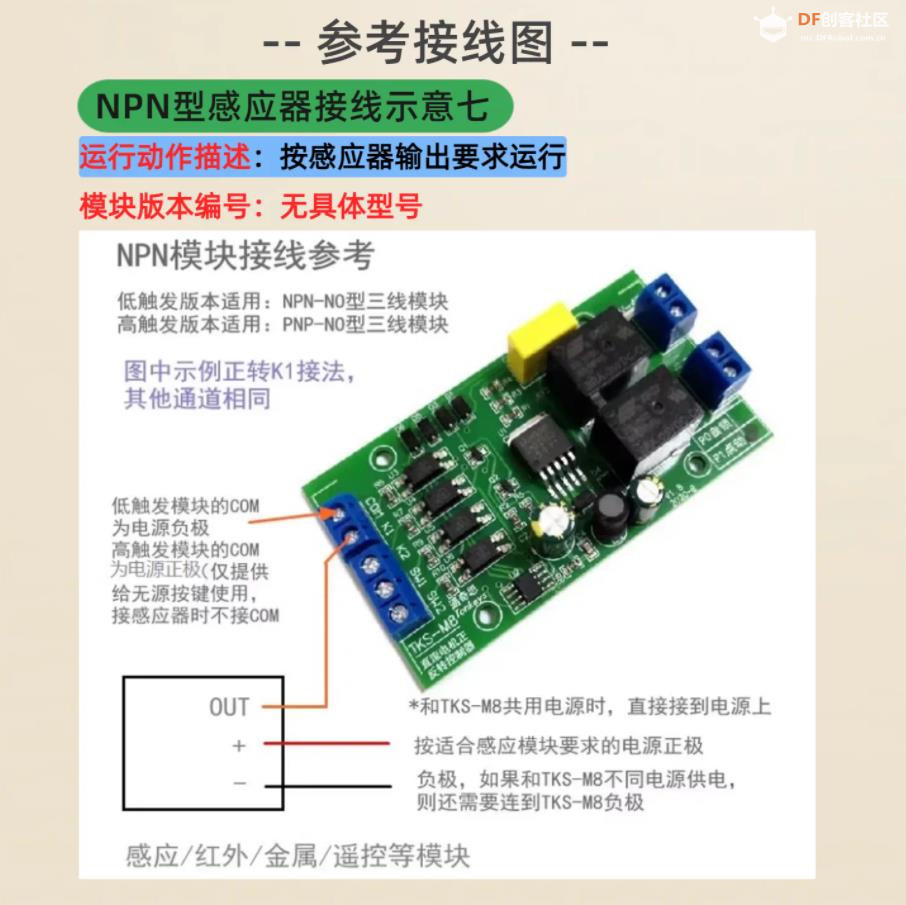

5. 限位开关接线为开关量，机械行程开关直接接对应引脚与 GND 即可。
6. 不可用于无刷 BLDC 电机，只适配**直流有刷电机**。
