[项目] 【花雕动手做】坦克/履带/机器人电机控制器信号转换器 |

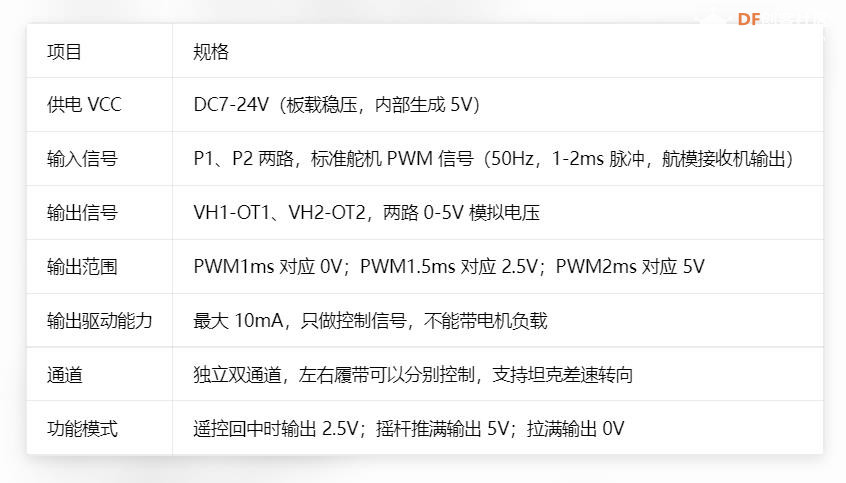

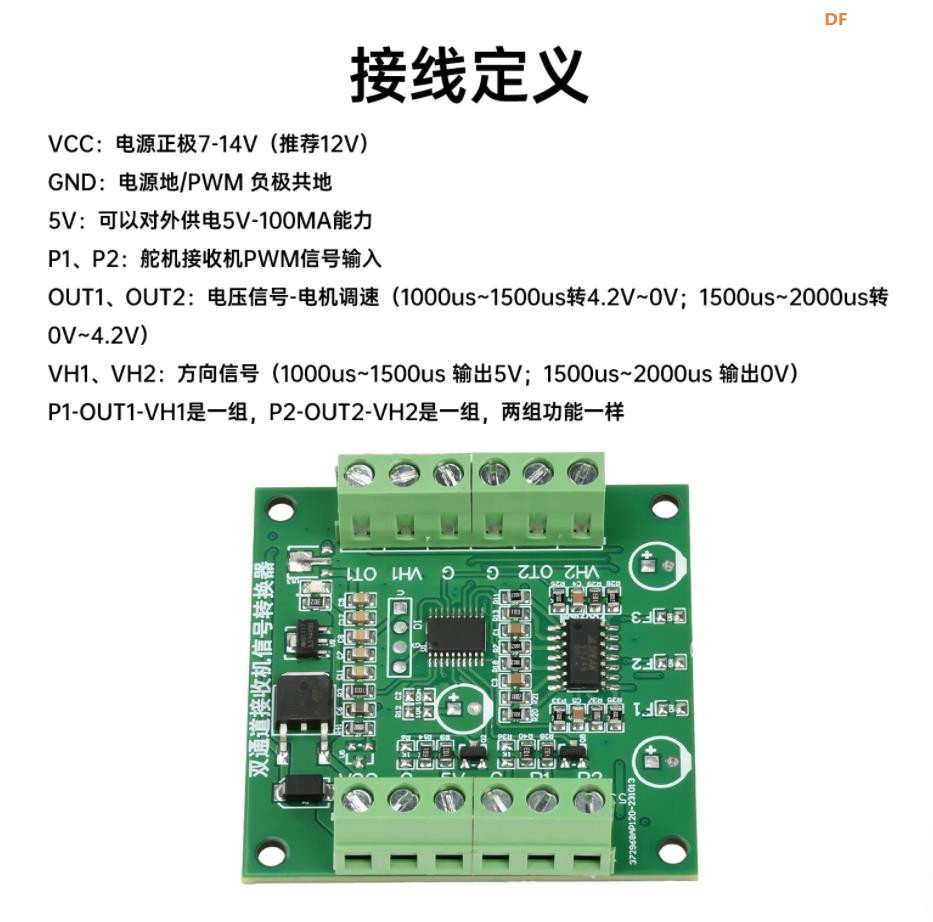

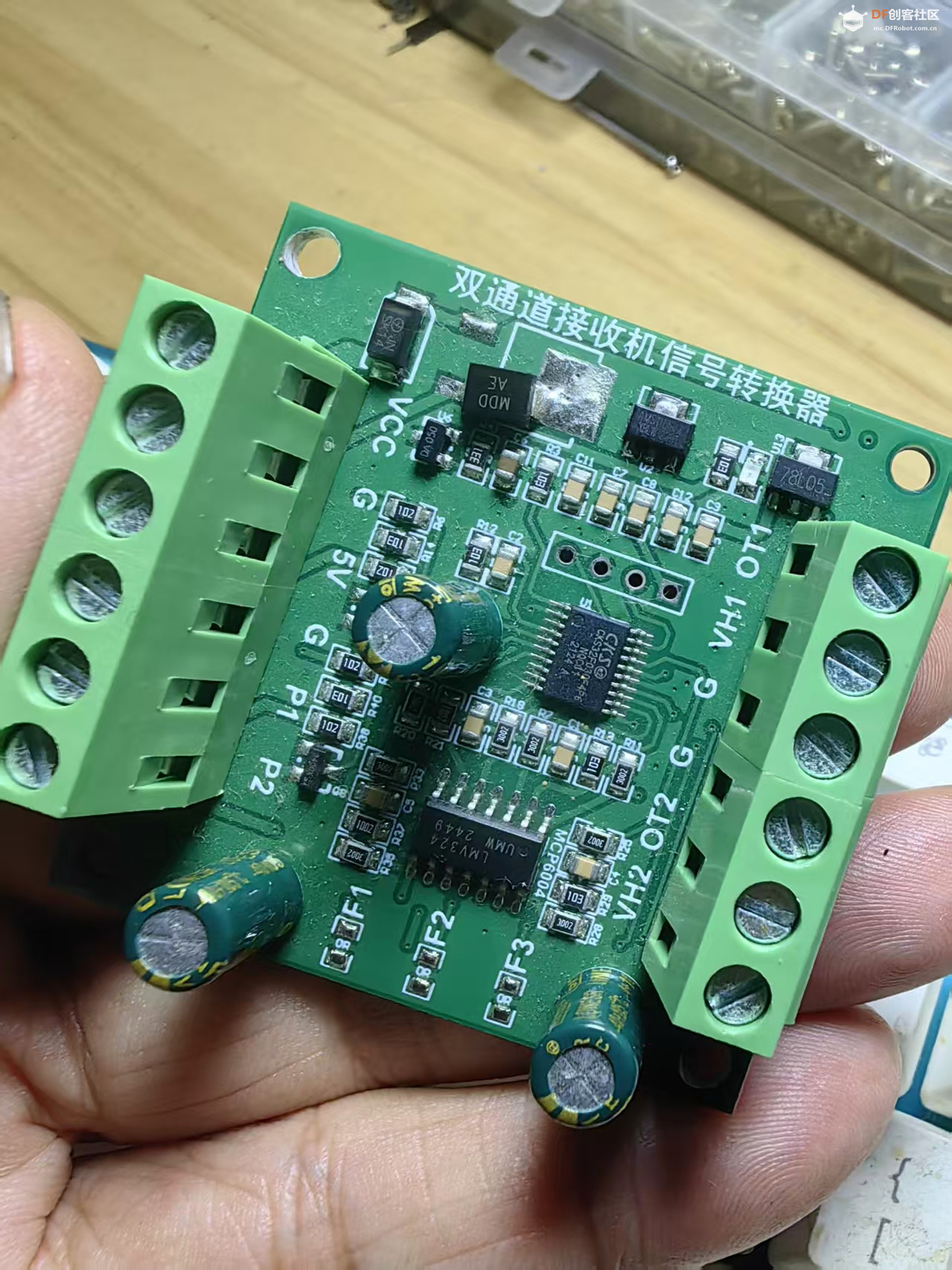

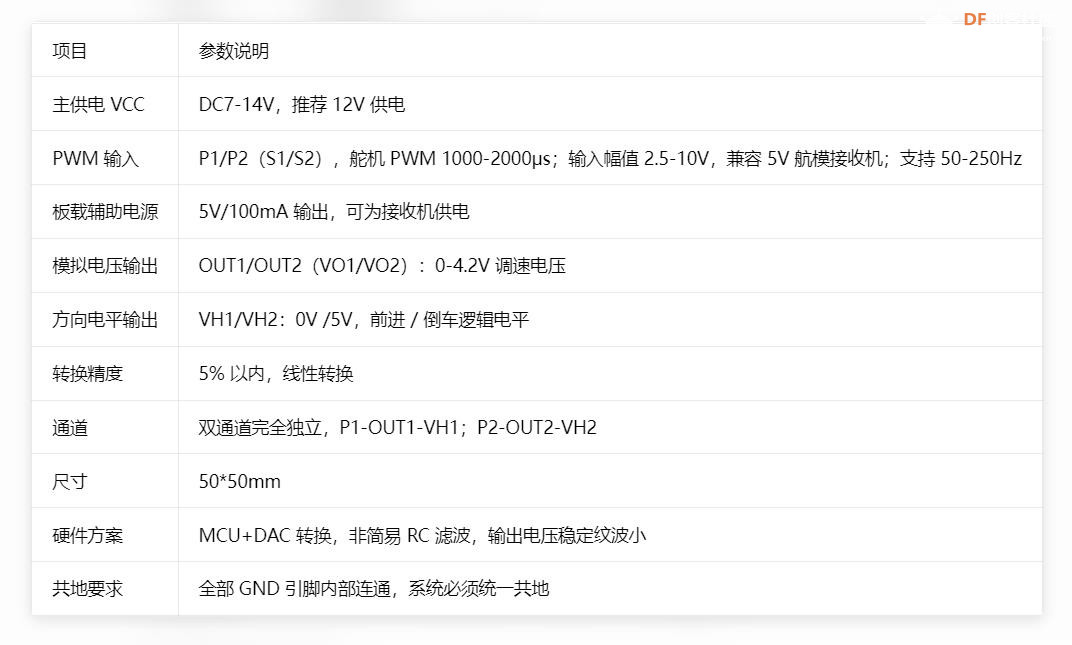

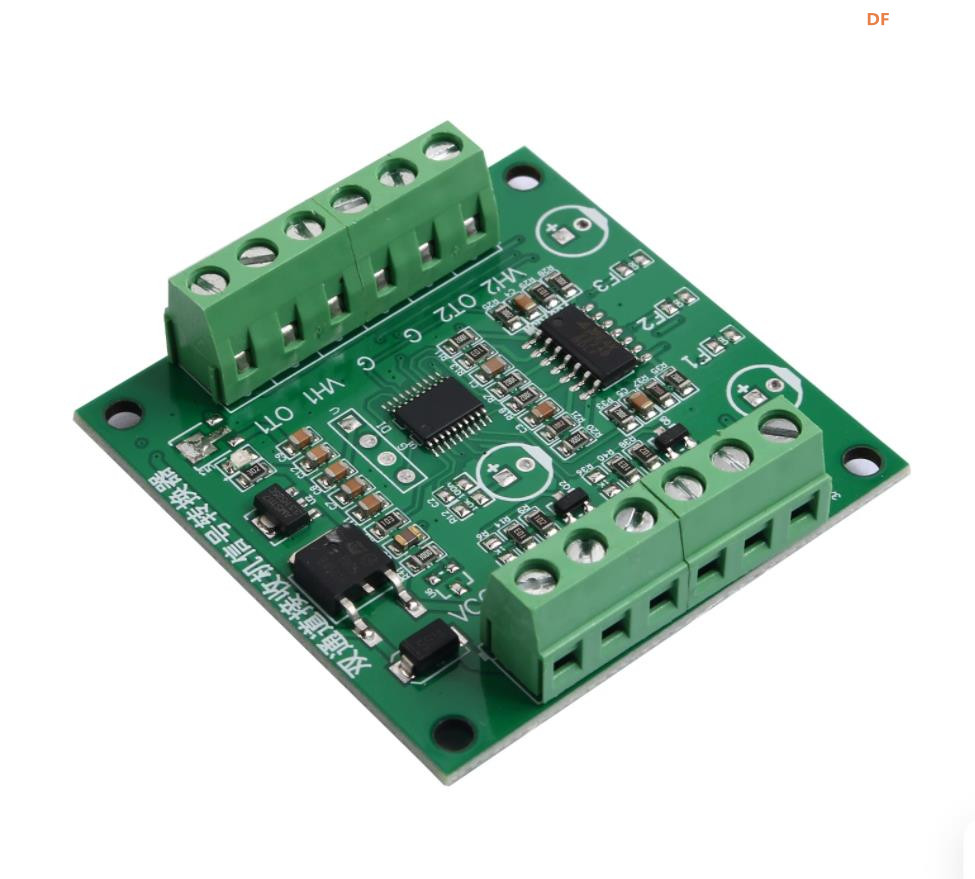

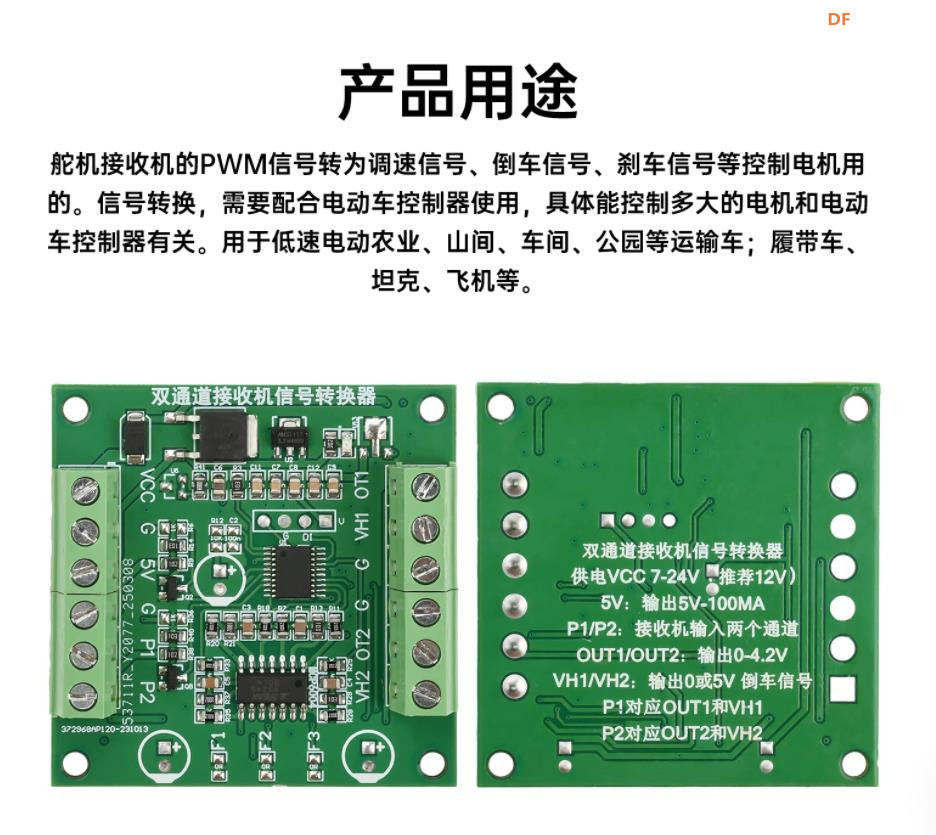

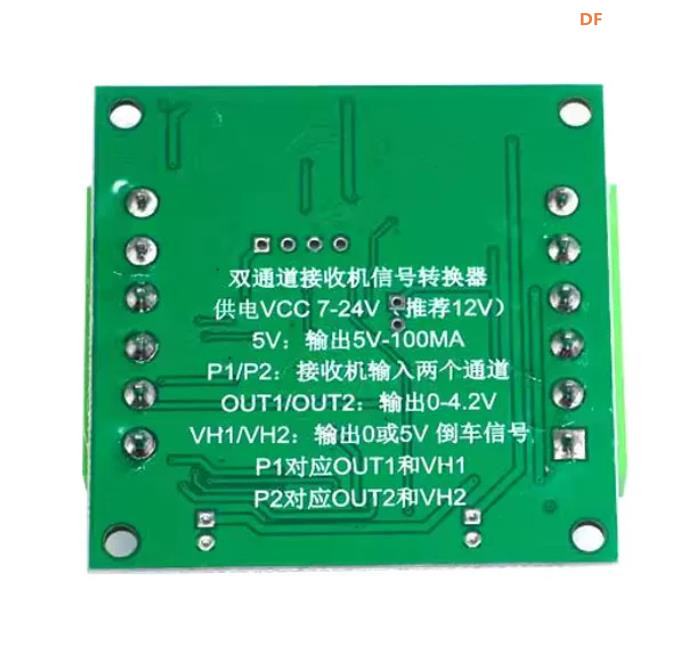

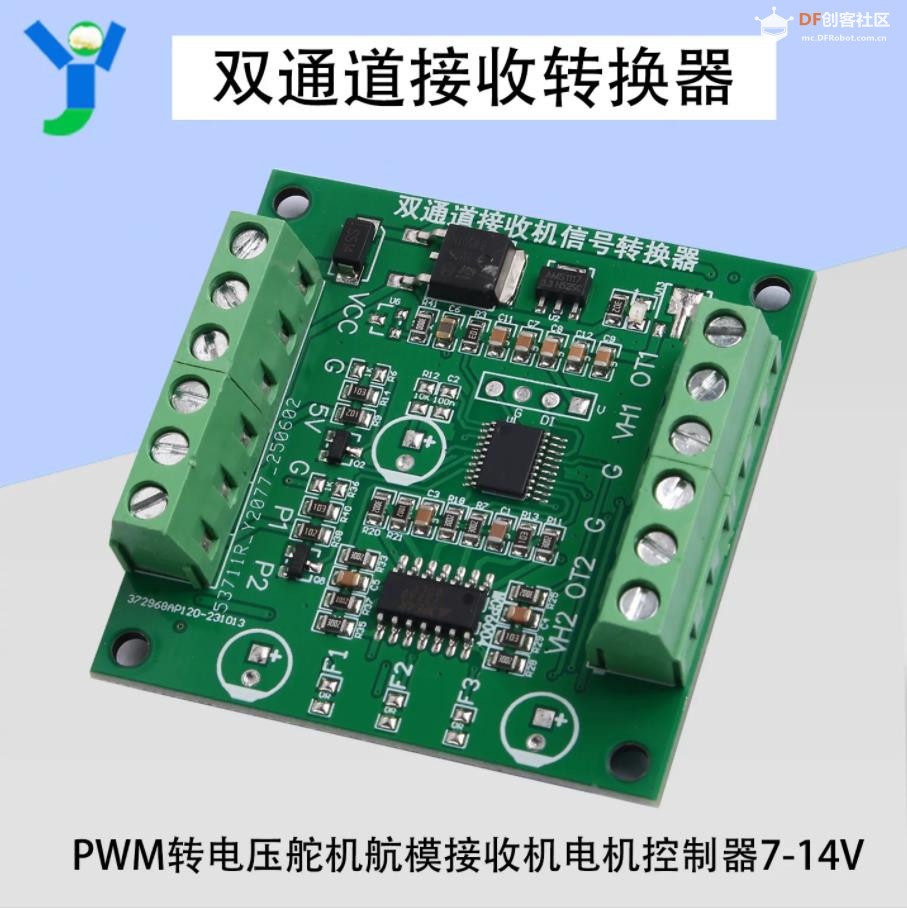

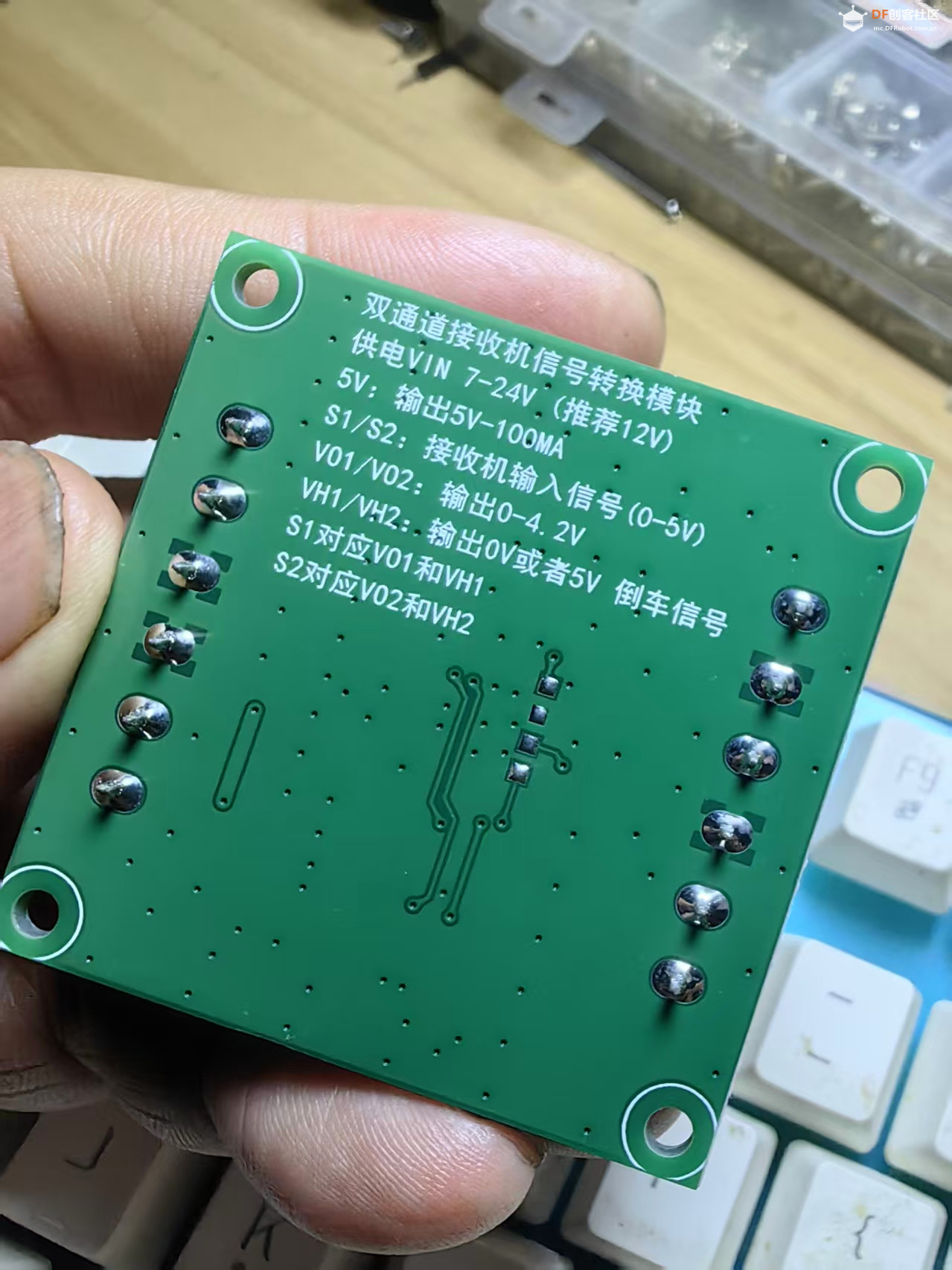

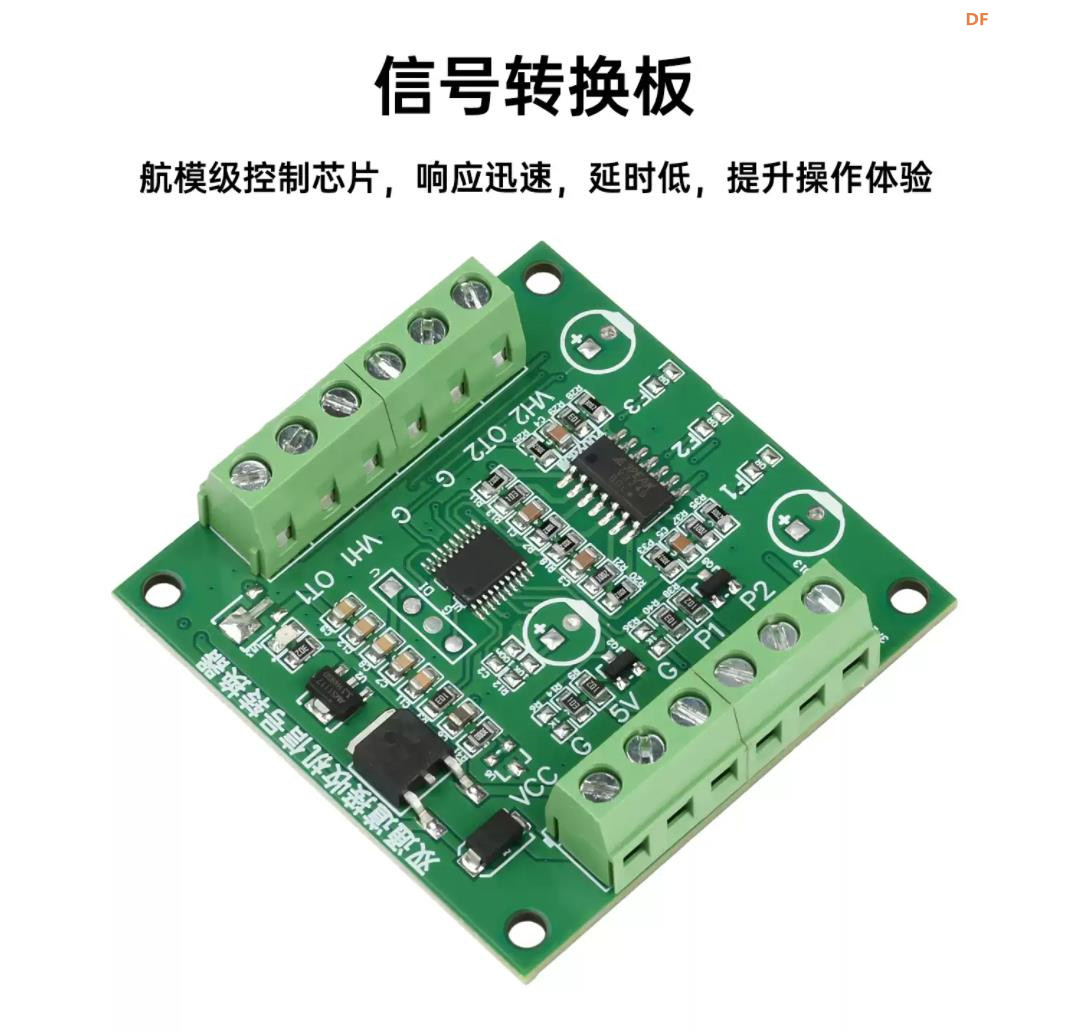

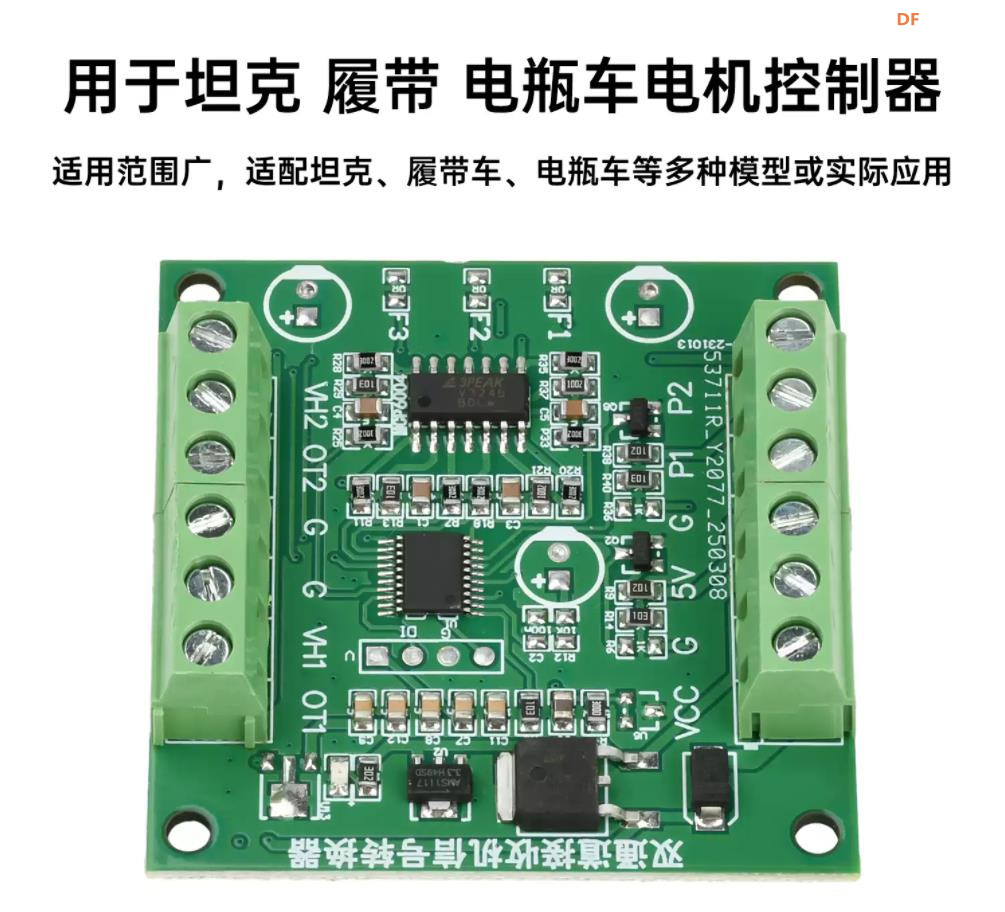

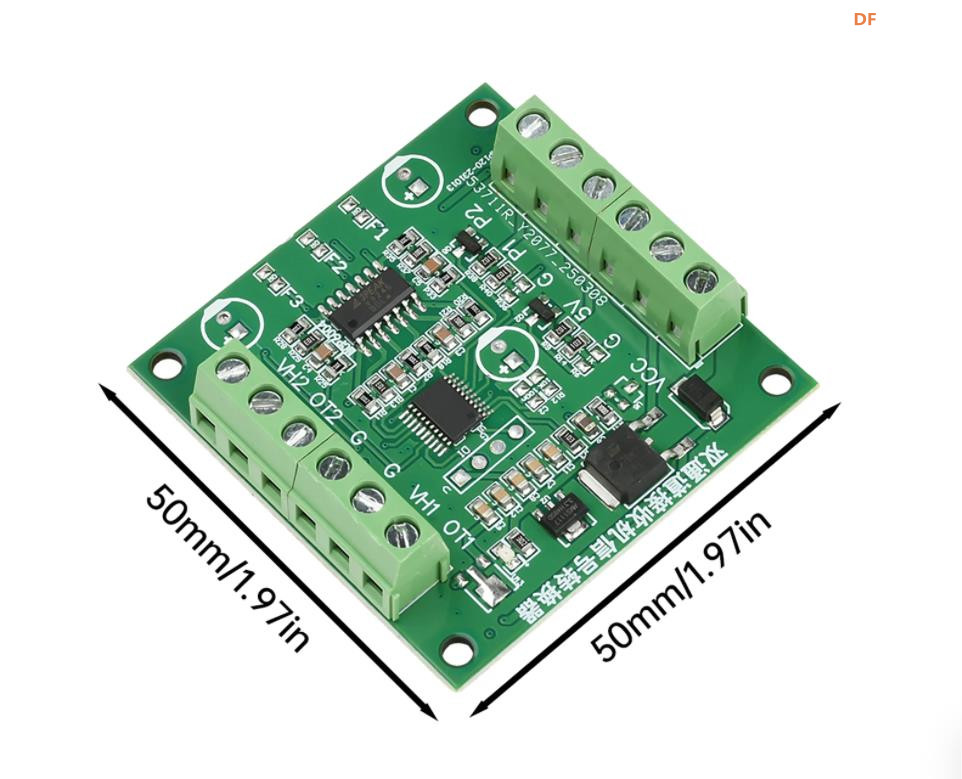

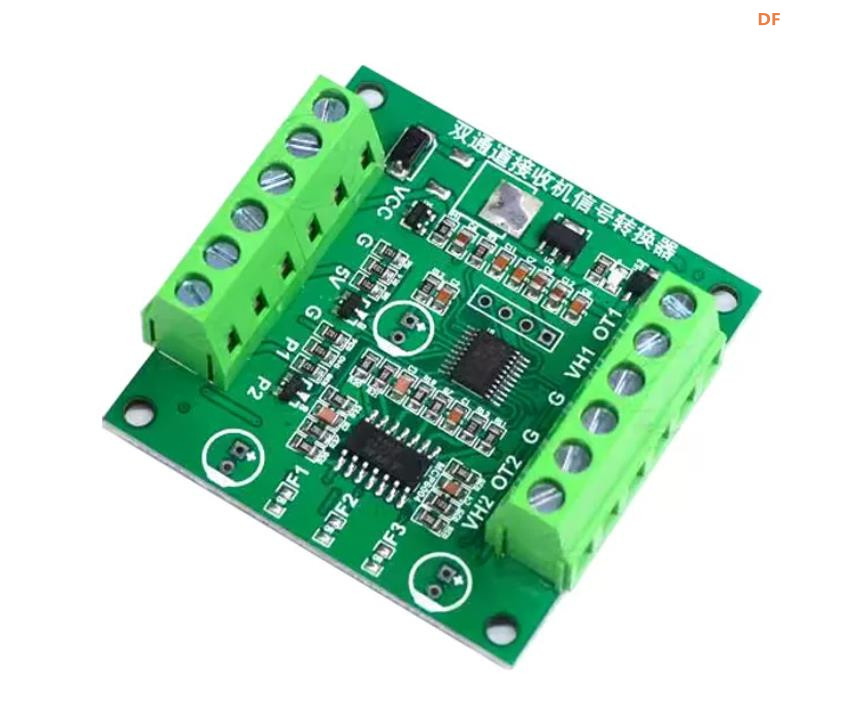

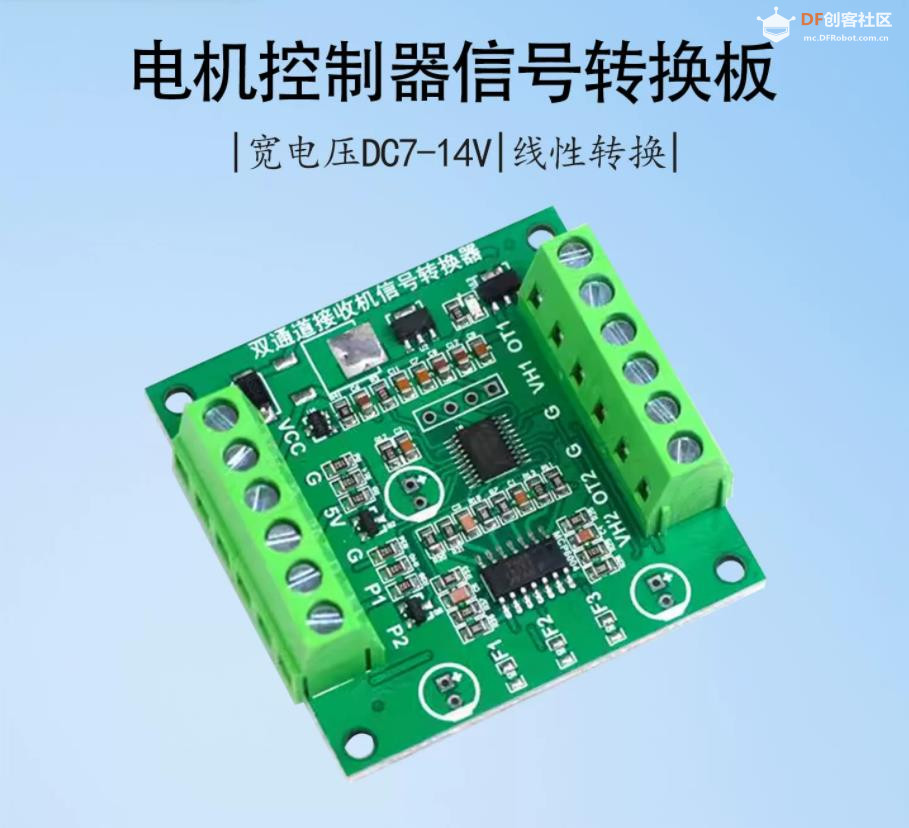

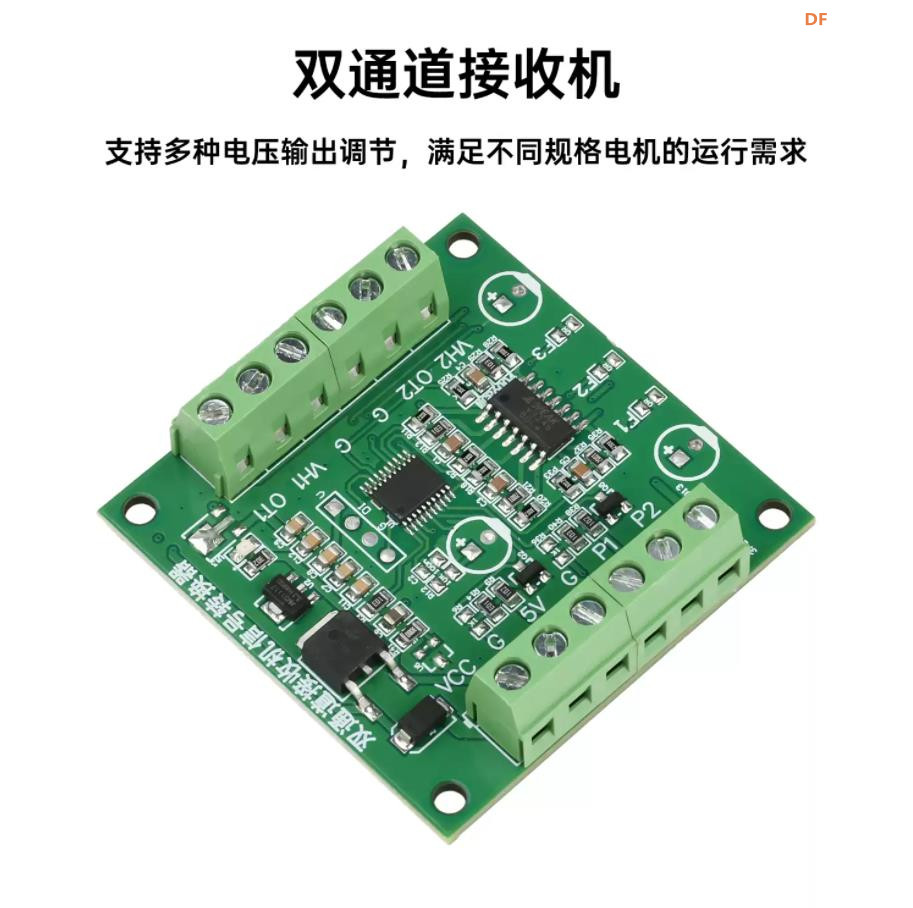

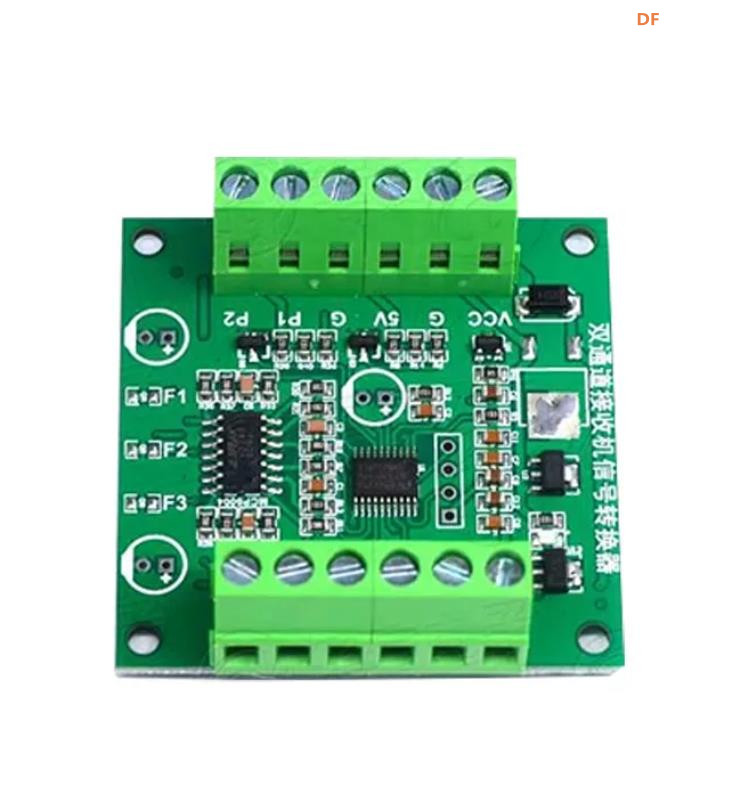

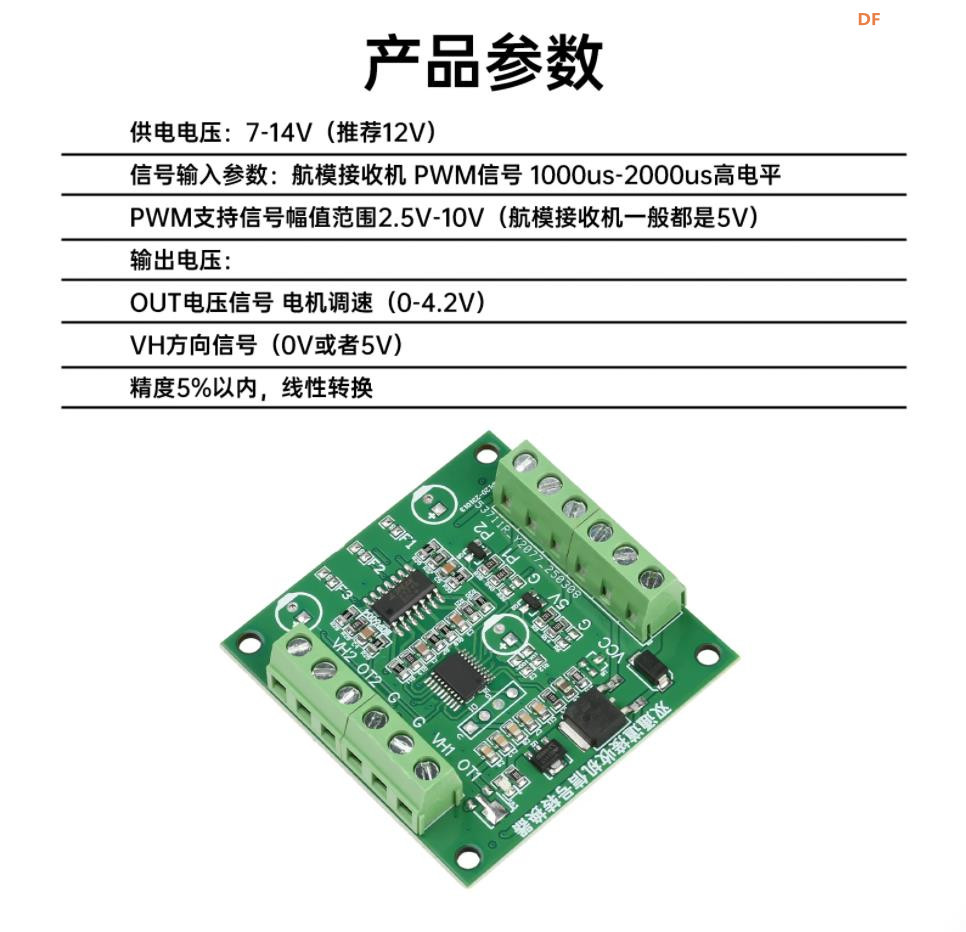

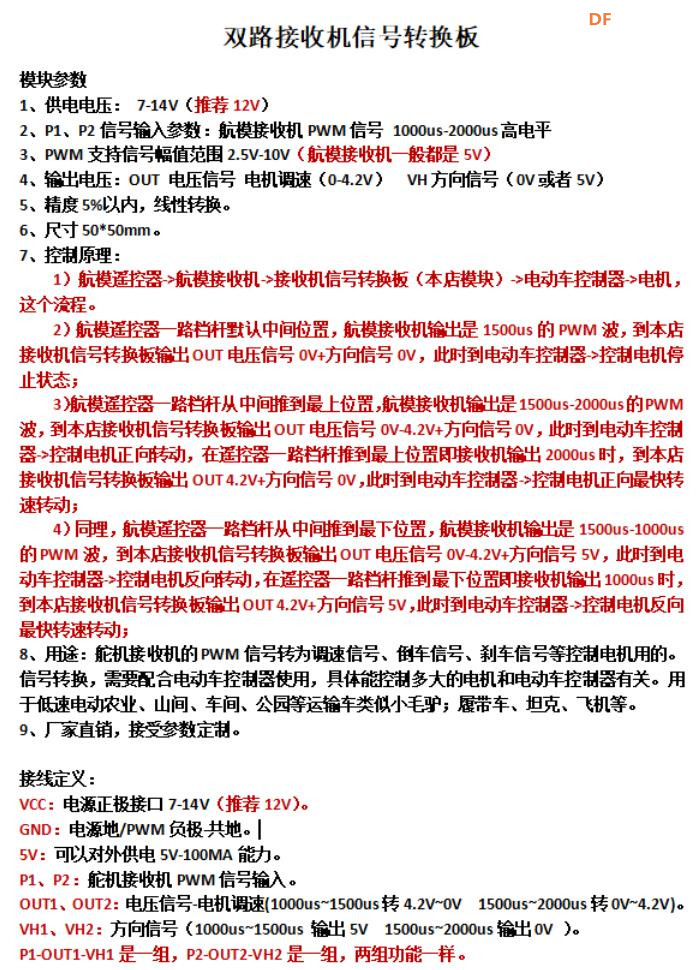

![]() ![]() ## 1、核心电气参数 ![]() ## 2、端子引脚定义 ### 右侧端子(信号输入侧:接航模接收机) - `VCC`:模块供电 DC7‑24V - `5V`:给航模接收机供电输出 5V - `G`:公共地 GND - `P1`:通道 1 PWM 输入(接接收机通道 1) - `P2`:通道 2 PWM 输入(接接收机通道 2) ### 左侧端子(模拟电压输出侧:接电机驱动板 0‑5V 调速端口) - `G`:信号地,接后级驱动板模拟地 - `VH1 OT1`:通道 1,0‑5V 模拟电压输出 - `VH2 OT2`:通道 2,0‑5V 模拟电压输出 ## 3、模块主要特点 1. **航模遥控转模拟量** 航模遥控器摇杆→接收机输出舵机 PWM 脉冲,本模块转换成 0‑5V 电压,可以直接给到支持 0‑5V 调速的 BLDC 驱动器、大功率直流电机调速器,实现遥控调速。非常适合履带坦克双电机差速控制,两路独立互不干扰。 2. **标准舵机信号兼容** 支持全部普通航模 2.4G 接收机,输入 1‑2ms 舵机脉冲,中位自动对应 2.5V,摇杆满行程对应 0‑5V。 3. **隔离供电** 板载稳压芯片,外部 7‑24V 供电,同时可以输出 5V 给接收机供电,减少外部电源。 4. **双通道独立工作** P1 控制 OT1,P2 控制 OT2,分别控制左、右行走电机,实现前进、后退、原地转向、差速转向,遥控坦克底盘必备信号中转板。 5. **体积小巧,直接接线柱,无需焊接**,DIY 改装非常方便。 ## 4、典型完整工作链路 > 遥控发射机 → 2.4G 航模接收机 → 本信号转换板(PWM 输入→0‑5V 电压输出) → 大功率电机驱动板(0‑5V 调速口) → 直流电机 / BLDC 无刷电机 ## 5、适用场景 1. DIY 遥控坦克、履带机器人,双电机差速行走 2. 模型电瓶车、童车改装航模遥控系统 3. 航模遥控控制支持 0‑5V 模拟调速的 BLDC 无刷驱动板 4. 把 Arduino 产生的舵机 PWM 信号转换成模拟电压输出 ## 6、使用注意事项 1. **仅信号转换板,没有功率输出,不能直接驱动电机**,必须搭配功率驱动。 2. 前后级必须**共 GND**:模块输出 GND,要和后端电机驱动板模拟地相连,否则电压输出会异常。 3. 接收机供电:模块 5V 引脚可以给接收机供电,不要外部再重复给接收机供电,防止冲突。 4. 输入供电不要超过 24V,避免烧毁板载稳压芯片。 5. 输出最大只有 10mA,只能接驱动板的信号引脚,不可接电机电源。 |
