【花雕动手做】PWM 直流电机 5V-16V 调速器10A开关功能模块

# 电位器 PWM 直流调速模块

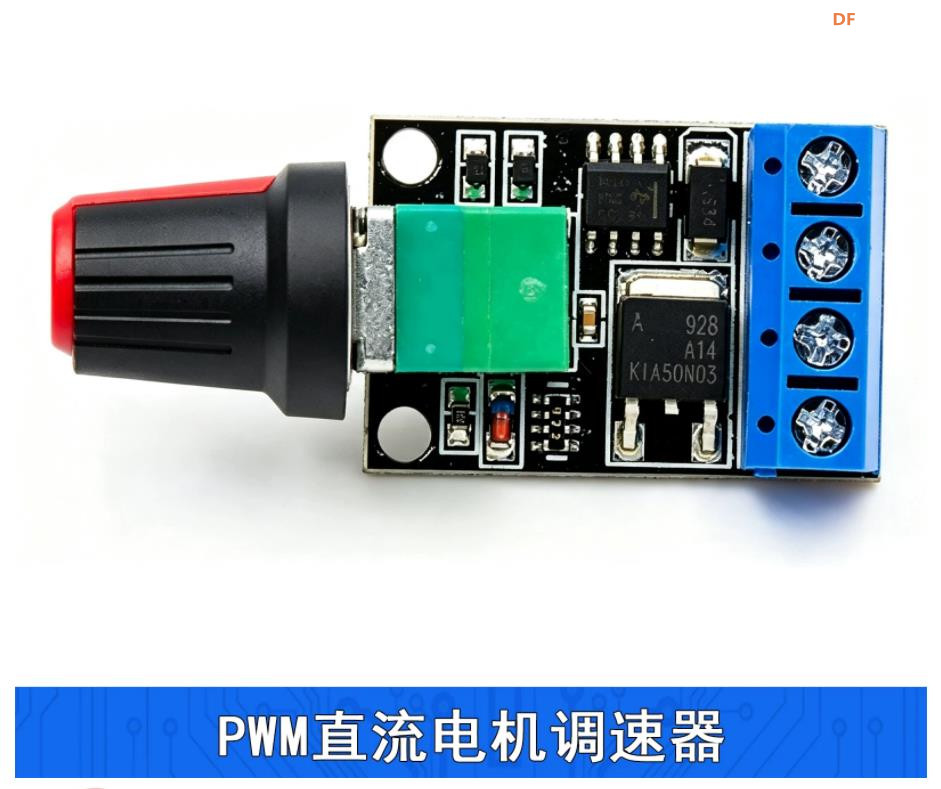

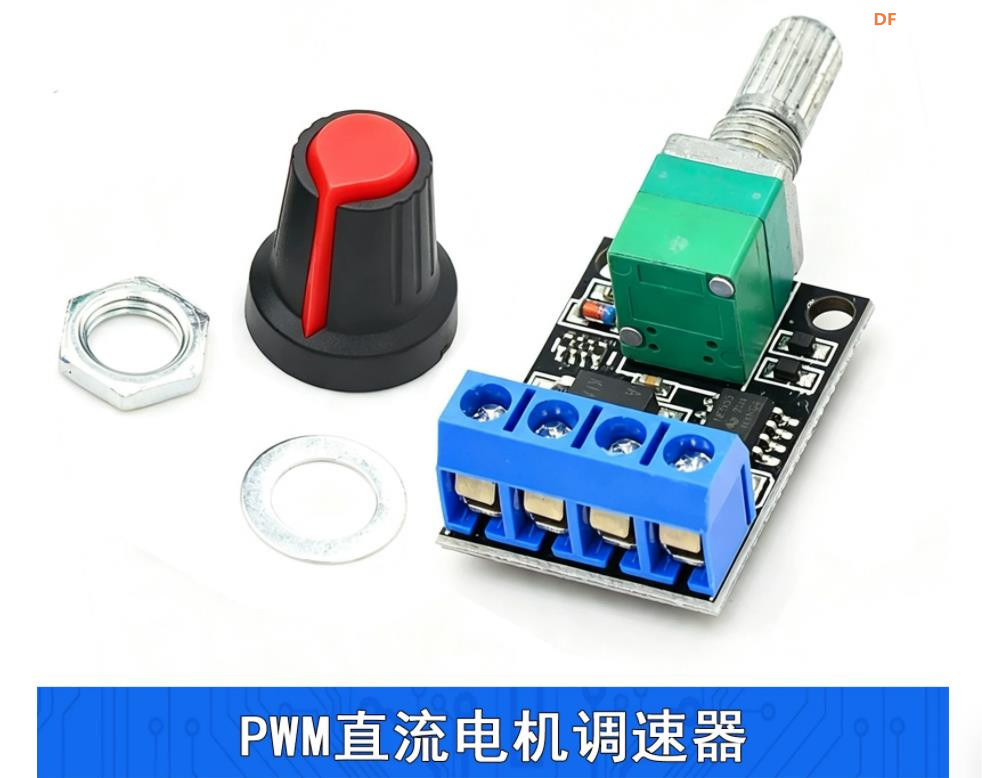

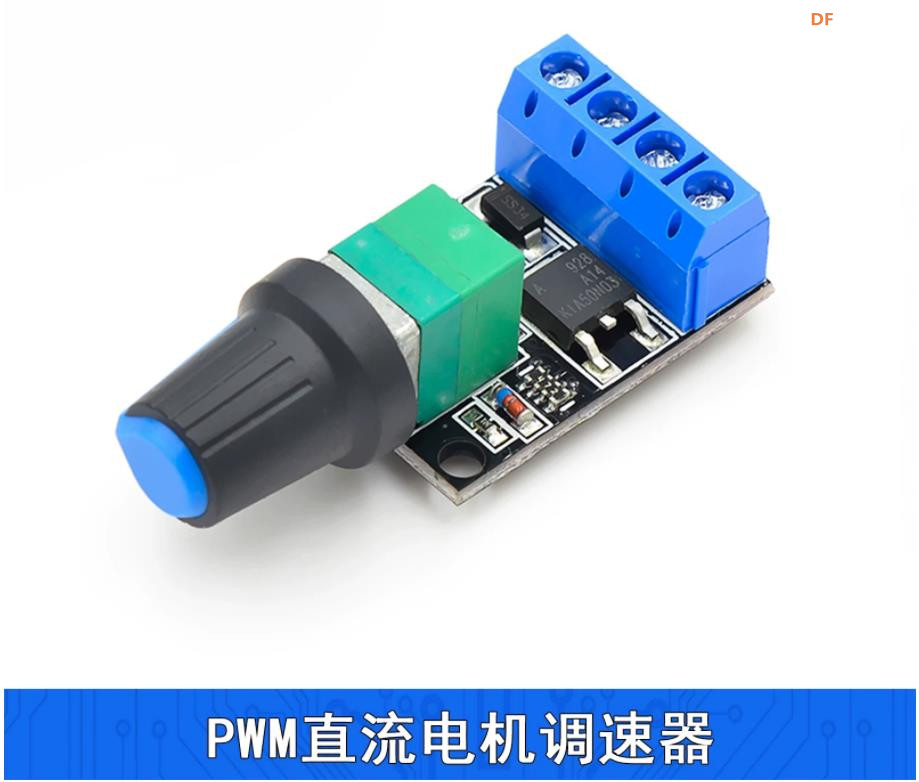

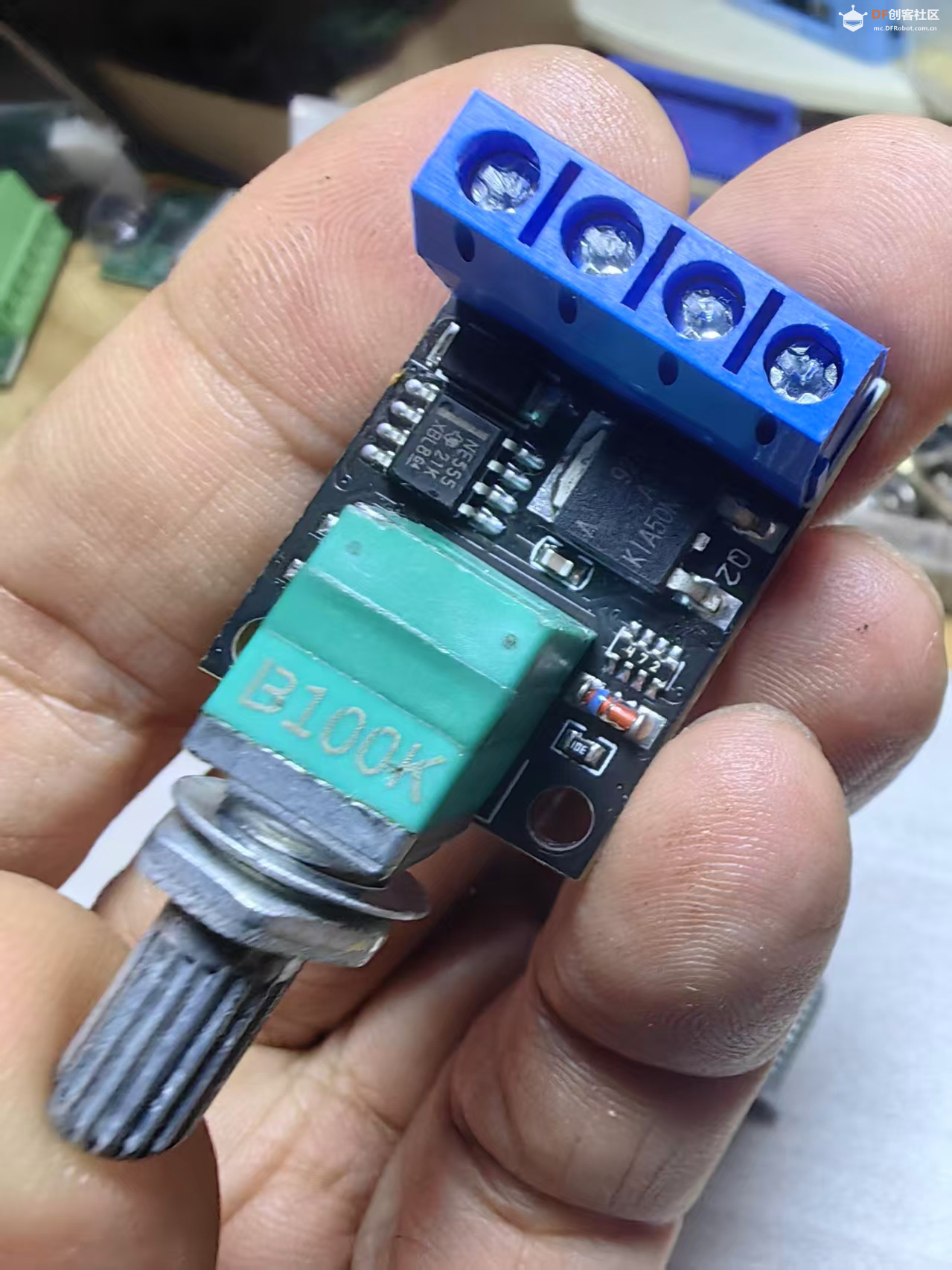

这是一款**电位器手动 PWM 直流有刷电机调速板**，基于 NE555 芯片产生 PWM 信号驱动 MOS 管实现无级调速，板载 B100K 旋转电位器，旋转旋钮即可调节电机占空比，自带开关功能；仅做速度调节，**不支持电机正反转**，适合 DIY 小车、风扇、小型直流机构做手动调速，体积小巧，是非常常用的 DIY 动力配件。

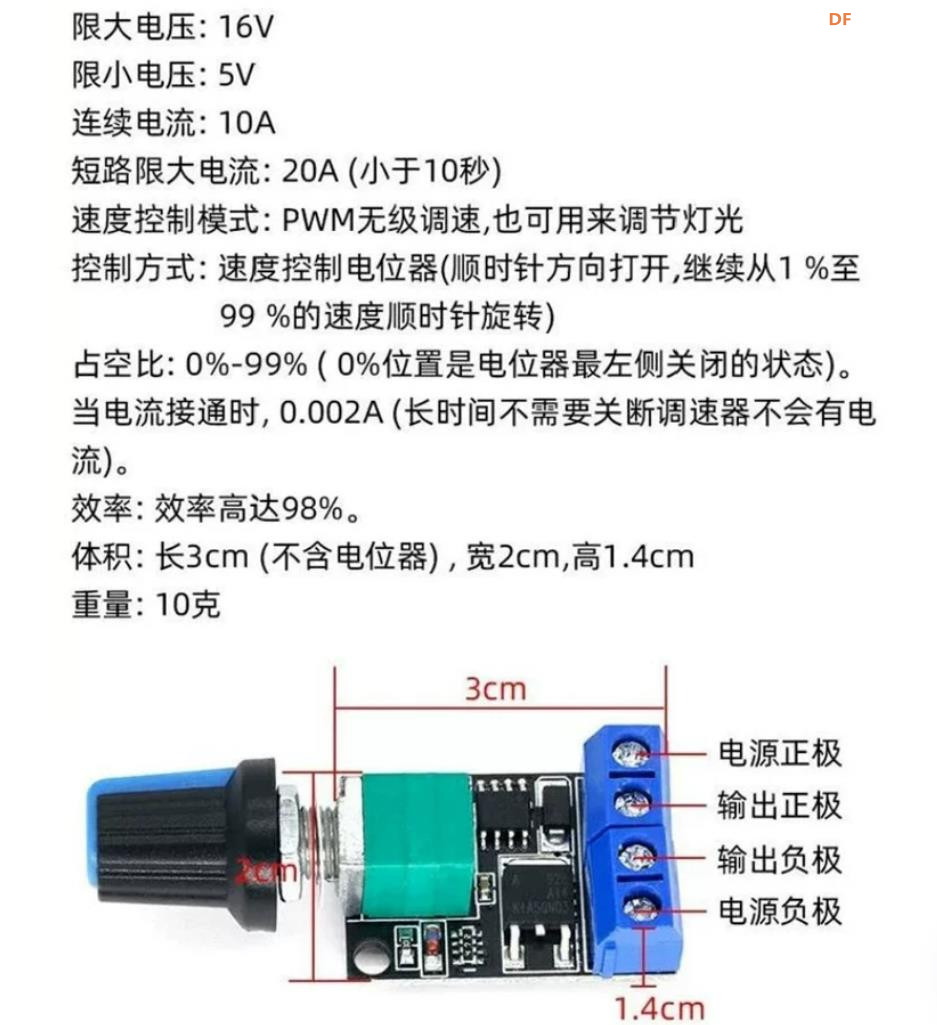

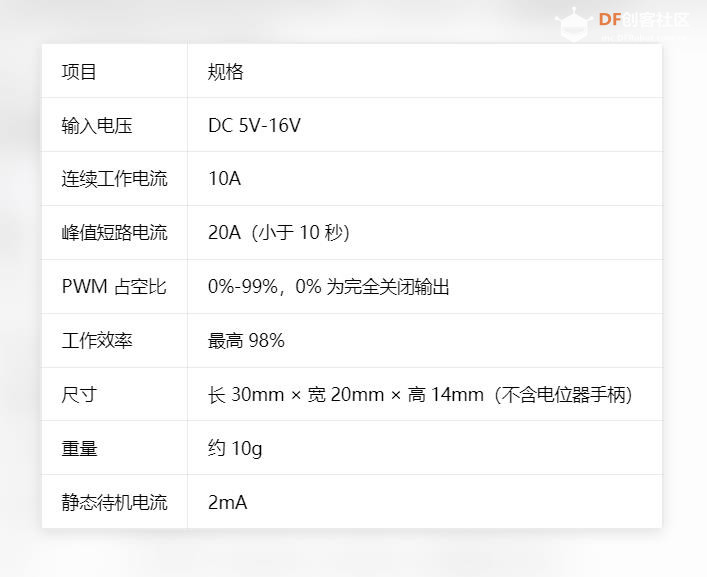

## 1、核心参数表

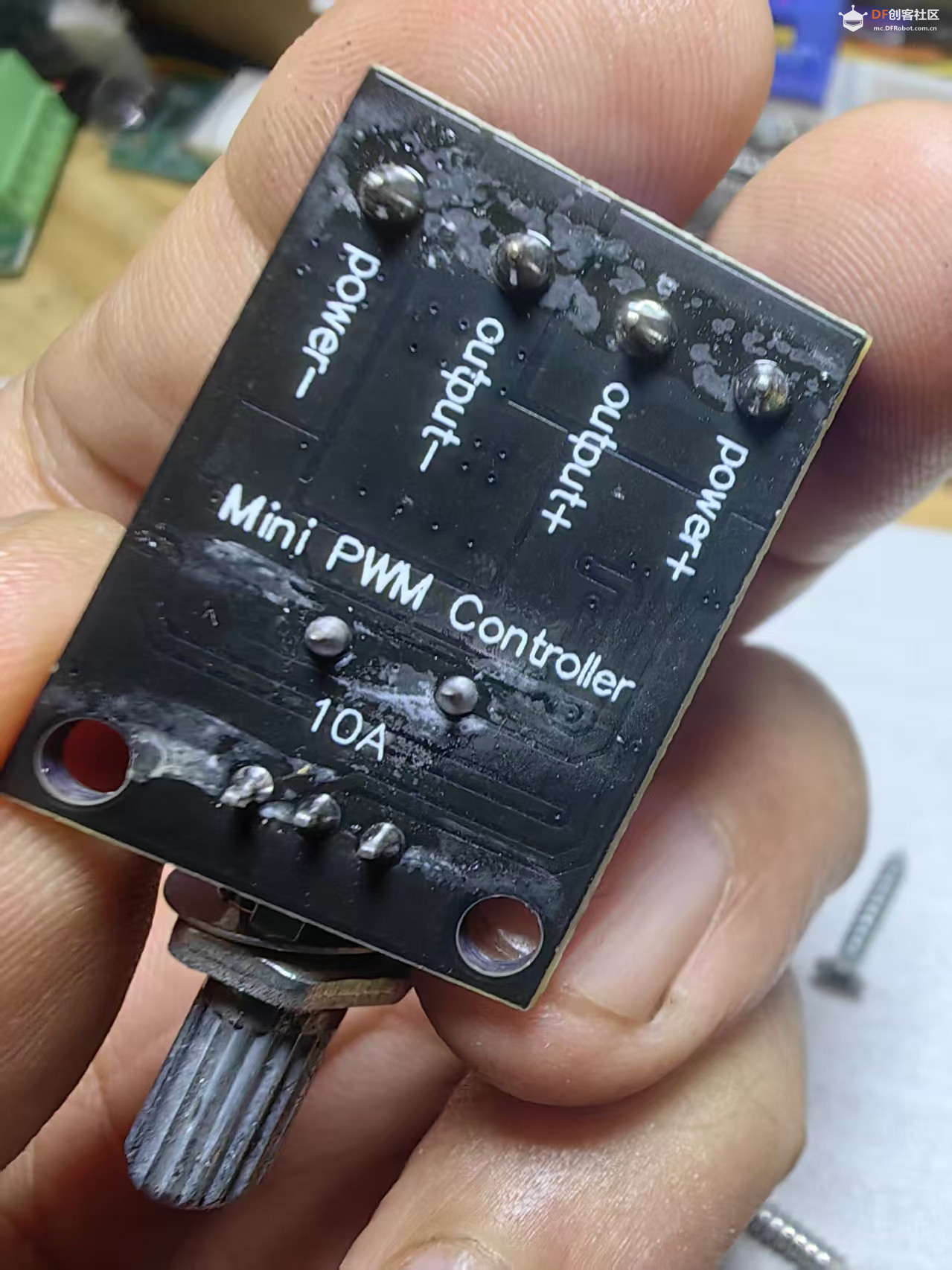

## 2、端子定义

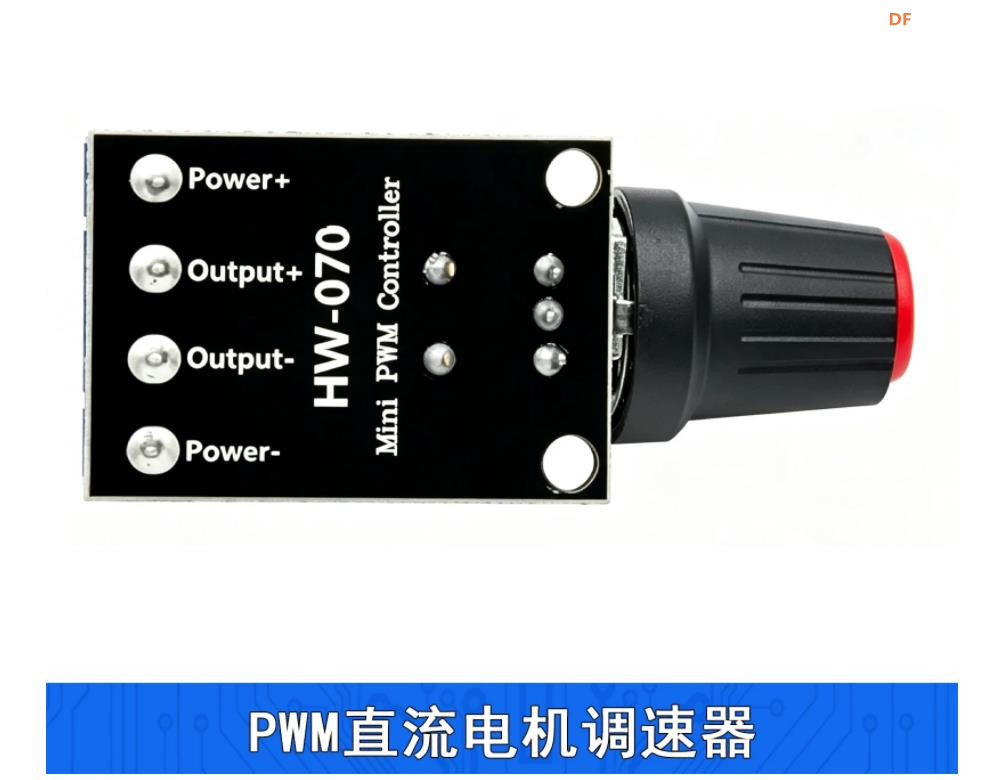

从上到下 4 个接线柱：

1. **电源正极**：接直流电源输入正极
2. **输出正极**：接电机正极
3. **输出负极**：接电机负极
4. **电源负极**：接直流电源输入负极

## 3、模块特点

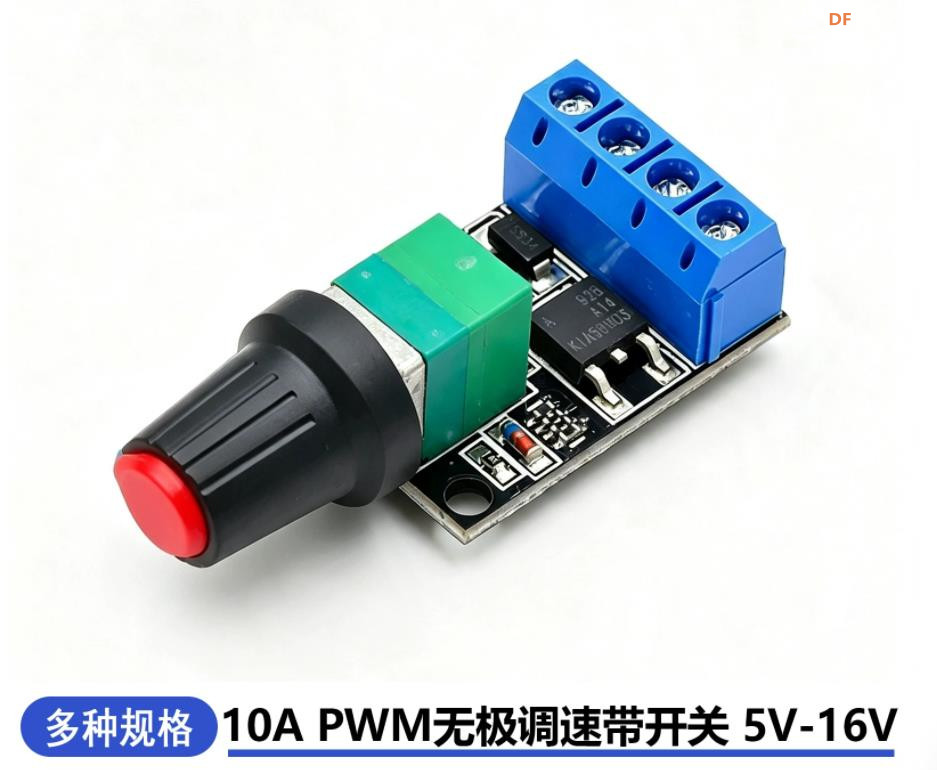

1. **旋钮一体化开关调速**
电位器最左侧位置为 0% 占空比，输出关闭；顺时针旋转打开输出，占空比从 1% 逐步上升至 99%，电机转速逐步加快；逆时针旋转转速降低，转到最左直接停机，调速和电源开关二合一。
2. **PWM 高速调压，效率高**
不是电阻分压降压，采用 PWM 脉冲宽度调制，发热很小，最高效率 98%，大电流下不会像可调电阻那样严重发热。
3. **大电流 MOS 管输出**
持续 10A 电流，短时峰值 20A，适配 5‑16V 的各类有刷减速电机、风扇、水泵。
4. **使用简单无需单片机**
不需要写程序，接上电源与电机，拧旋钮即可调速；也可以用于调光、调风扇转速。

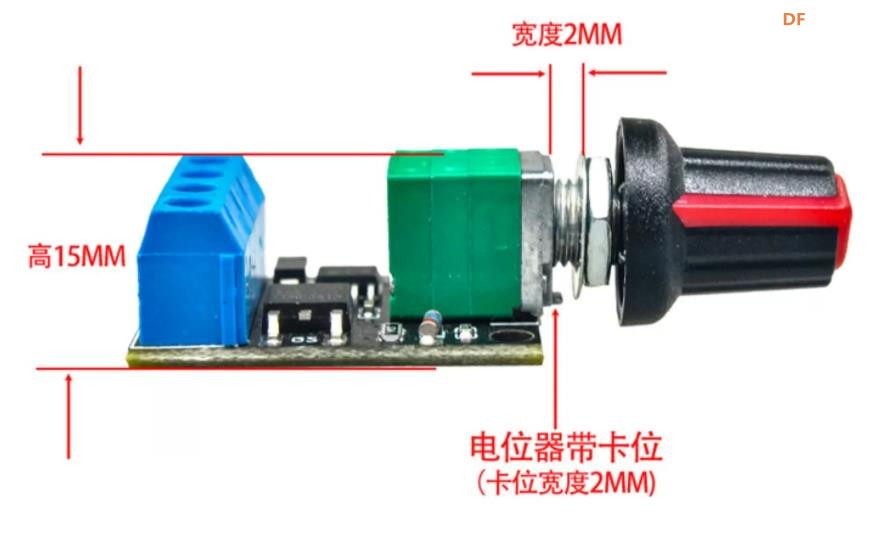

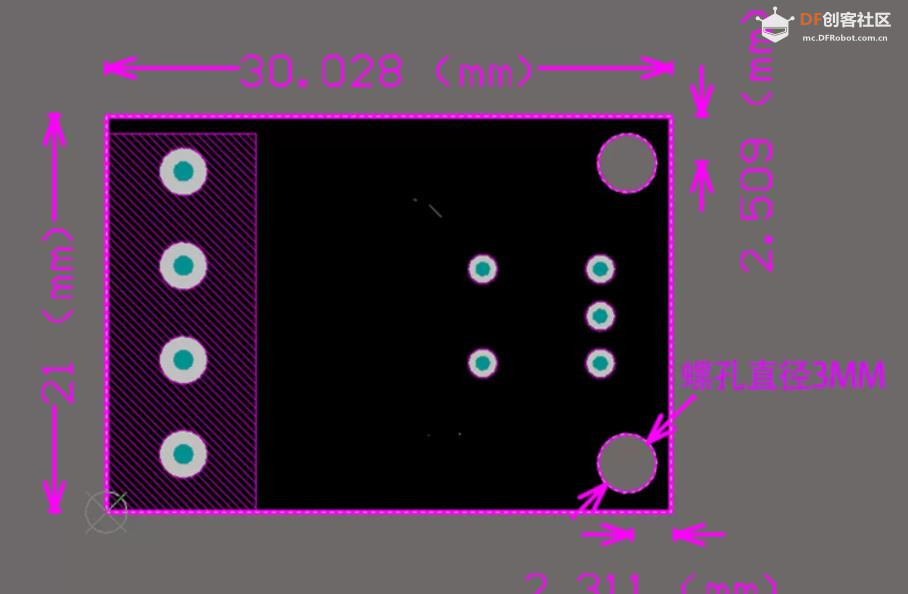

5. **体积紧凑**，适合狭小的机器人底盘内部安装。

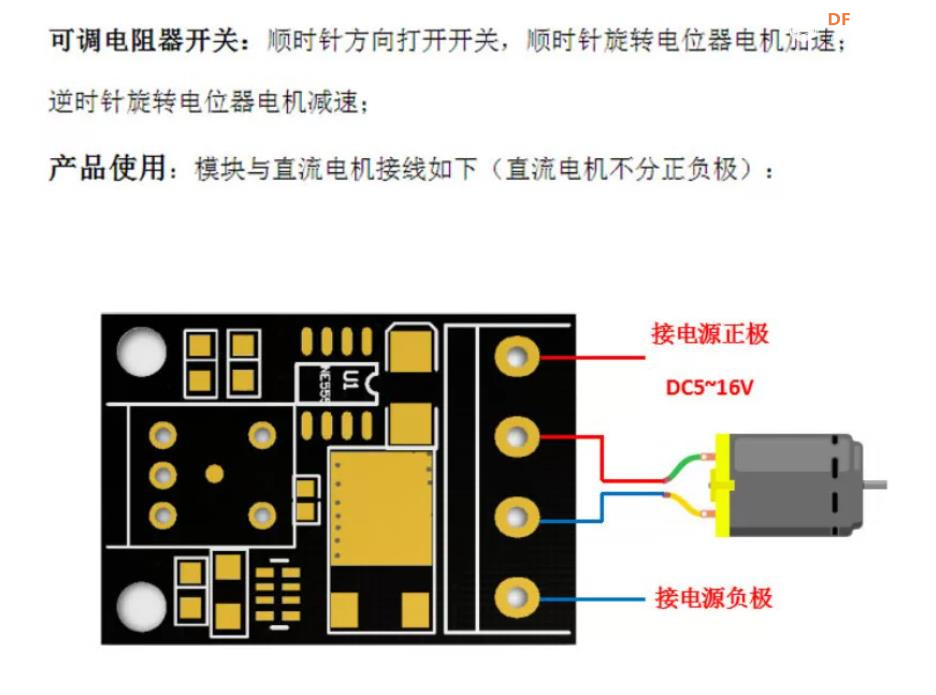

## 4、接线逻辑

- 电源：DC5‑16V 直流电源接【电源正、电源负】
- 电机：直接接【输出正、输出负】，电机两根线不分顺序，调换只会改变转向。

> 注意：本模块**不能改变电机转向**，调换电机接线才能改变转向。

## 5、操作逻辑

- 旋钮逆时针拧到底：输出关闭，电机停止。
- 顺时针旋转：电机启动，转速随旋转角度增大而升高。
- 顺时针转到底：电机接近满速运行。

## 6、典型应用场景

- DIY 机器人底盘、坦克小车手动调速
- 直流风扇、水泵转速调节
- 模型、小型实验装置动力控制
- 灯光 PWM 调光

## 7、使用注意事项

1. **无正反转功能**，仅调速启停，不能控制电机换向；如果需要正反转，需要搭配继电器 / H 桥模块（例如前面 TKS‑M8 正反转控制器）组合使用。
2. 20A 为短时短路峰值，**不可以长期 20A 工作**，长时间负载建议控制在 10A 以内。
3. 电机属于感性负载，大电机建议电机两端反向并联续流二极管，保护 MOS 管。
4. 输入电压严禁超过 16V，过高电压会直接烧毁模块。
5. 只适配直流有刷电机，**不可驱动三相无刷 BLDC 电机**。
6. 电位器机械寿命有限，不要暴力拧旋钮。

### 8、拓展搭配方案

如果想要同时实现「正反转 + 调速」：
电源 → TKS‑M8 正反转控制器 → 本 PWM 调速模块 → 直流电机，实现限位保护、换向、旋钮调速完整功能。
